MANUALE UTENTE Intimidator Spot 160 ILS Chauvet
Informazioni sulla Guida
La Guida Rapida Intimidator Spot 160 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetdj.com.
Esclusione di responsabilità
Le informazioni e le specifiche contente in questa guida possono essere modificate alla preavviso.
GARANZIA LIMITATA
PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETIS VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration
Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio site Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto quello forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia preveDE diritti legali specifici. É comunque possibile averere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.
Note di Sicurezza
Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
- Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
- NON guardare la sorgente luminosa quando l'unità è in funzione.
- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
Non scollegare mai esta appearechiatura dall'alimentazione elettrica tirando il cavo. - Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
NON collocare materiale inflammabile vicino all'unità volte è in funzione. - NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il Campo specificato sull'etichetta o sul pannello posteriore. - Questa apparecchiatura delve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie. - Assicurarsi che nessuna aperture di ventilazione dell'unità sua ostruita.
Non collegare mai ad un dimmer o ad un reostato. - Sostituire il fusibile con un'alto dello stesso tipo e classe.
- Prendere e trasportare l'unità SOLTANTO alla staffa per il montaggio sospeso o dalle maniglie.
Massima temperatura ambiente ammessa: 40^ (104 F). Nonutilizzare l'unità a temperature superiore. - In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
- NON apree l'unità. Non contiene parti riparabili dall'utente.
Per evitare un consumo inutile ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.
Che casa è incluso
-
Intimidator Spot 160 ILS
-
Staffa per montaggio
-
Cavo di alimentazione
Guida Rapida
Per iniziare
Disimballare Intimidator Spot 160 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appeare danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.
Alimentazione CA
Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.
Per evitarne l'ecccessiva usura e migliorarne la durata nel tempo, scollegare l'unità alla presa elettrica o disattivare l'alimentazione tramite l'apposto interrottore, se inutilizzata per lunghi periodi.
Collegamento
Per il numero massimo di unità collegabili in Cascata a 120 V oppure a 240 V,fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.
Sostituzione fusibile
- Scollegare l'alimentazione elettrica dall'unità.
- Utilizzando un giravite a testa piatta, allentare il portafusabile e tirarlo verso l'esterno.
- Rimuovere il fusibile bruciato e sostituirlo con uno identico.
- Reinserire il portafusabile e ricollegare l'alimentazione elettrica.
Collegamento DMX
Intimidator Spot 160 ILS cui funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenate nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiornente raccomandato è 502.
Collegamento Master/Slave
In modalità Master/Slave, Intimidator Spot 160 ILS utilizes il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di但这a unità per il funzionamento Master/Slave sono contenate nel Manuale Utente.
IRC-6 (Telecomando a infrarossi)
Intimidator Spot 160 ILS è totalmente compatible con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scarcarne le relative istruzioni, visitare il site Web www.chauvetdj.com.
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.

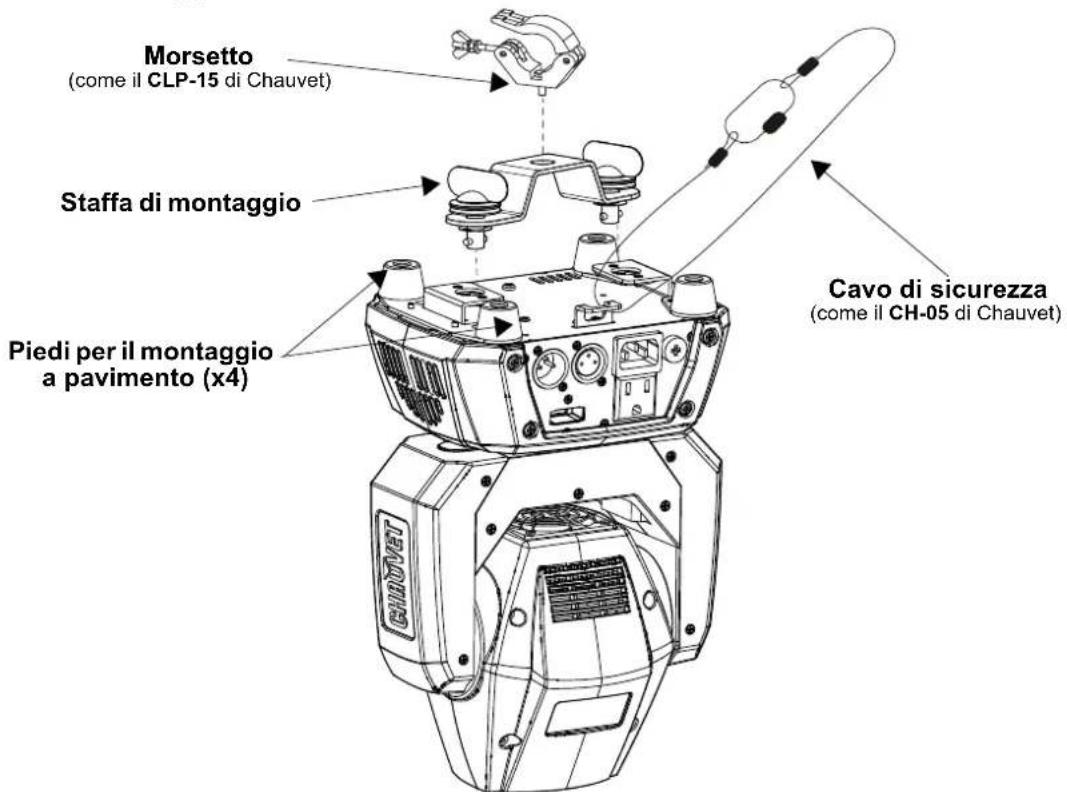

Schema di montaggio
Descrizione del pannello di controllo
| Pulsante Funzione | |
| <MENU> | Consente di uscire dal dato o alla funzione corrente |
| <UP> | Consente di spostarsi verso l'alto nell'élenco dato e di augmentare il valore numerico all'interno di una funzione |
| <DOWN> | Consente di spostarsi verso il basso nell'élenco dato e di diminuire il valore numerico all'interno di una funzione |
| <ENTER> | Consente di attivare il dato visualizzato o impostare il valore selezionato nella funzione selezionata |
Fare riferimento alla pagina del prodotto Intimidator Spot 160 ILS su www.chauvetdj.com per la mappa dei menu più recente.
Mappa menu
| Livello principale | Livelli di programmazione Descrizione | ||
| Address 001-512 Imposta l'indirizzo DMX iniziale | |||
| Run Mode | DMX | 11CH | Seleziona la modalità DMX |
| 05CH | |||
| Slave Slave1-4 Seleziona la modalità Slave 1, 2, 3 o 4 | |||
| Auto Seleziona la modalità Automatica | |||
| Sound Seleziona la modalità Attivazione sonora | |||
| IR Seleziona il controllo a infrarossi | |||
| Manual | Pan | Controllo manuale della rotazione | |
| Tilt Controllo manuale de'ella brandeggio | |||
| Color Controllo manuale della colore | |||
| Gobo Controllo manuale della gobo | |||
| Dimmer Controllo manuale della dimmer | |||
| Shutter Controllo manuale della otturatore | |||
| Setup | Pan Reverse | OFF | Funzionamento in rotazione normale |
| ON | Funzionamento in rotazione inversa | ||
| Tilt Reverse | OFF | Funzionamento in brandeggio normale | |
| ON | Funzionamento in brandeggio inverso | ||
| Screen Reverse | OFF | Visualizzazione normale | |
| ON | Visualizzazione inversa | ||
| Pan Angle | 540 | Seleziona l'angolo di rotazione di 540° | |
| 360 | Seleziona l'angolo di rotazione di 360° | ||
| 180 | Seleziona l'angolo di rotazione di 180° | ||
| Tilt Angle | 229 | Seleziona l'angolo di brandeggio di 229° | |
| 180 | Seleziona l'angolo di brandeggio di 180° | ||
| 90 | Seleziona l'angolo di brandeggio di 90° | ||
| Totem Mode | OFF | Non limita il movimento di rotazione e brandeggio | |
| UP | Limita il movimento di rotazione e brandeggio nel montaggio a soffitto | ||
| DOWN | Limita il movimento di rotazione e brandeggio nel montaggio su superficie/pavimento | ||
| Sensitivity | 001-100 | Controllo sensibilità sonora | |
| DMX Loss | Hold | Mantiene l'ultima impostazione quando si perde il segnale DMX | |
| Black | Spegne l'unità quando si perdite il segnale DMX | ||
| Auto | Imposta l'unità sulla modalità automatica in caso di perdita del segnale | ||
| Sound | Imposta l'unità sulla modalità audio quando il segnale viene perso | ||
| Indicator | ON | Abilita/disabilita l'indicatore LED | |
| OFF | |||
| Flash if DMX | ON | Abilita/disabilita lampeggia se DMX | |
| OFF | |||
| Reset | Reimposta l'unità | ||
| Factory Set | Carica le impostazioni standard | ||
| Sys Info | Ver: V_ Visualità la versione del firmware | ||
| Running Mode: | ______________ | Visualità la modalità di funzionamento corrente | |
| DMX Address: | ______________ | Visualità l'indirizzo DMX corrente | |
| Temperature: | ____ °C | Visualità la temperatura del prodotto in °C | |
| DFI: | ______________ | Visualità il D-Fi connesso (se disponibile) | |
Valori DMX
Gobos
| 11CH | 05CH | Funzione | Valore | Percentuale/Impostazione |
| 1 | 1 | Rotazione | 000 ⇌ 255 | Da 0 a 540° |
| 2 | Rotazione fine | 000 ⇌ 255 | Controllo fine della rotazione | |
| 3 | 2 | Brandeggio | 000 ⇌ 255 | Da 0 a 229° |
| 4 | Brandeggio fine | 000 ⇌ 255 | Controllo fine del brandeggio | |
| 5 | Velocità | 000 ⇌ 255 | Velocità rotazione/brandeggio (da rapida a lenta) | |
| 6 3 Ruota colore | 000 ⇌ 006 | Bianco freddo | ||
| 007 ⇌ 013 | Rosso | |||
| 014 ⇌ 020 | Arancione | |||
| 021 ⇌ 027 | Giallo | |||
| 028 ⇌ 034 | Verde | |||
| 035 ⇌ 041 | Blu | |||
| 042 ⇌ 048 | CTO | |||
| 049 ⇌ 055 | Ciano | |||
| 056 ⇌ 062 | Magenta | |||
| 063 ⇌ 064 | Verde lime | |||
| 065 ⇌ 189 | Indicizzazione colori | |||
| 190 ⇌ 221 | Arcobaleno ciclico (da veloce a lento) | |||
| 222 ⇌ 223 | Fermarsi | |||
| 224 ⇌ 255 | Arcobaleno ciclico inverso (da lento a veloce) | |||
| 7 | 4 | Ruota gobo (vedere Gobos) | 000 ⇌ 005 | Aperto |
| 006 ⇌ 011 | Gobo 1 | |||
| 012 ⇌ 017 | Gobo 2 | |||
| 018 ⇌ 023 | Gobo 3 | |||
| 024 ⇌ 029 | Gobo 4 | |||
| 030 ⇌ 035 | Gobo 5 | |||
| 036 ⇌ 041 | Gobo 6 | |||
| 042 ⇌ 047 | Gobo 7 | |||
| 048 ⇌ 053 | Gobo 8 | |||
| 054 ⇌ 063 | Gobo 9 | |||
| 064 ⇌ 069 | Oscillazione gobo 9 (da lenta a veloce) | |||
| 070 ⇌ 075 | Oscillazione gobo 8 (da lenta a veloce) | |||
| 076 ⇌ 081 | Oscillazione gobo 7 (da lenta a veloce) | |||
| 082 ⇌ 087 | Oscillazione gobo 6 (da lenta a veloce) | |||
| 088 ⇌ 093 | Oscillazione gobo 5 (da lenta a veloce) | |||
| 094 ⇌ 099 | Oscillazione gobo 4 (da lenta a veloce) | |||
| 100 ⇌ 105 | Oscillazione gobo 3 (da lenta a veloce) | |||
| 106 ⇌ 111 | Oscillazione gobo 2 (da lenta a veloce) | |||
| 112 ⇌ 117 | Oscillazione gobo 1 (da lenta a veloce) | |||
| 118 ⇌ 127 | Aperto | |||
| 128 ⇌ 189 | Effetto ciclico (da lenta a veloce) | |||
| 190 ⇌ 193 | Fermarsi | |||
| 194 ⇌ 255 | Effetto ciclico inverso (da lenta a veloce) | |||
| 8 | Dimmer | 000 ⇌ 255 | 0-100% | |
| 9 5 Otturatore | 000 ⇌ 003Spento004 ⇌ 007Acceso008 ⇌ 076Stroboscopio (da lento a veloce)077 ⇌ 145Stroboscopio a impulso (da lento a veloce)146 ⇌ 215Stroboscopio casuale (da lento a veloce)216 ⇌ 255Acceso | Stroboscopio (da lento a veloce)Stroboscopio a impulso (da lento a veloce)Stroboscopio casuale (da lento a veloce) | ||
| 10 Controllo | 000 ⇌ 007Nessuna funzione008 ⇌ 015Oscuramento su rotazione/brandeggio016 ⇌ 023Oscuramento su movimento ruota colore024 ⇌ 031Oscuramento su movimento ruote gobo032 ⇌ 039Oscuramento su rotazione/brandeggio/movimento ruota colore040 ⇌ 047Oscuramento su rotazione/brandeggio/movimento ruota colore/ruote gobo048 ⇌ 055Nessuna funzione056 ⇌ 095096 ⇌ 103Reimpostazione rotazione104 ⇌ 111Reimpostazione brandeggio112 ⇌ 119Reimpostazione ruota colore120 ⇌ 127Reimpostazione ruote gobo128 ⇌ 151152 ⇌ 159Reimpostazione di tutti160 ⇌ 255Nessuna funzione | Nessuna funzioneOscuramento su rotazione/brandeggioOscuramento su movimento ruota coloreOscuramento su rotazione/brandeggio/movimento ruota colore/ruote goboNessuna funzioneReimpostazione rotazioneReimpostazione brandeggioReimpostazione ruota coloreReimpostazione ruote goboNessuna funzioneReimpostazione di tuttiNessuna funzione | ||
| 11 Macro di movimento | 000 ⇌ 007Nessuna funzioneMacro di movimento 1024 ⇌ 039Macro di movimento 2040 ⇌ 055Macro di movimento 3056 ⇌ 071072 ⇌ 087Macro di movimento 5088 ⇌ 103Macro di movimento 6104 ⇌ 119Macro di movimento 7120 ⇌ 135Macro di movimento 8136 ⇌ 151152 ⇌ 167Macro movimento attivazione sonora 1168 ⇌ 183Macro movimento attivazione sonora 3184 ⇌ 199Macro movimento attivazione sonora 4200 ⇌ 215Macro movimento attivazione sonora 5Macro movimento attivazione sonora 6Macro movimento attivazione sonora 7Macro movimento attivazione sonora 8 | Nessuna funzioneMacro di movimento 1Macro di movimento 2Macro di movimento 3Macro di movimento 4Macro di movimento 5Macro di movimento 6Macro di movimento 7Macro di movimento 8Macro movimento attivazione sonora 1Macro movimento attivazione sonora 2Macro movimento attivazione sonora 3Macro movimento attivazione sonora 4Macro movimento attivazione sonora 5Macro movimento attivazione sonora 6Macro movimento attivazione sonora 7Macro movimento attivazione sonora 8 | ||
