Über diese Schnellanleitung

In der Schnellanleitung des Intimidator Spot 160 ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie fur weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genommen Dauer und unter Vorbehalt der darin genommen Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäfer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHEIGENDEN GARANTIEN. These Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. These Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

These Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

Schlieben Sie theseus Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NiEMALS in die Lichtquelle schauen, während das Gerä eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heißt wird.

Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtingen Bedienfeld des Geräts angegeben ist.
- Dieses Gerätarf nur im Innbereich verwendet werden. (IP20) Um das Risiko von Branden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüfung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie safer, dass die Luftungsöffnungen im Gehäuse des Gerats nicht verschlossen sind.
Schlieben Sie these Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Höhe-/Befestigungsbügeln oder Griffen/TRagen.
Die maximal zulässige Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei higher Temperatures in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerat NICTTÖffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende theses QRG.

Packungsinhalt

• Intimidator Spot 160 ILS

Hangebugel

-Netzkabel

• Schnellanleitung

Start

Packen Sie ihren Intimidator Spot 160 ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Umunnotigen Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie wahrend langerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der Intimidator Spot 160 ILS-Geräte, die bei 120 V oder 240 V in Serie geschalte werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Ausweiseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade hers.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schlieben Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage desses Geräts in jedem Fall die Sicherheitshinweise.

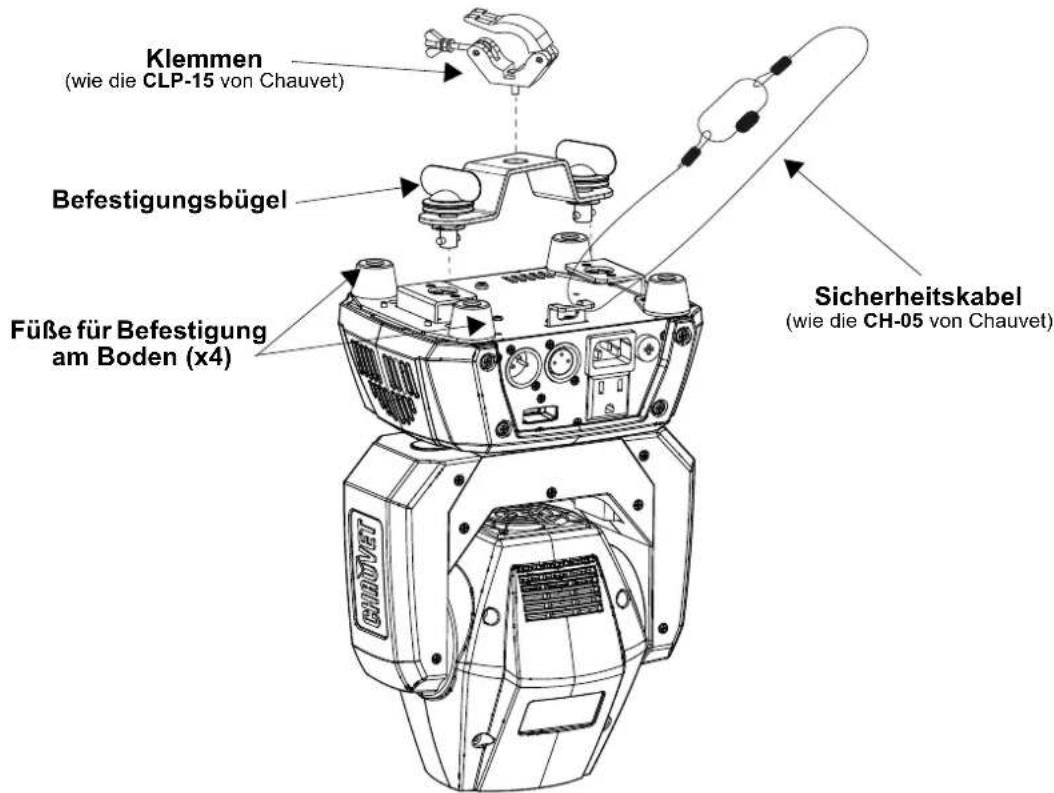

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
<MENU> Wählten einen Betriebsmodus oder verlässt die aktuelle Menüoption
<UP>	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>	Damit navigieren Sie durch die Menüpunkte nach unten und verringn den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Die neues te Menukarte finden Sie auf der Intimidator Spot 160 ILS-produktseite unter www.chauvetdj.com.

Menükarte

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die DMX-Startadresse ein
Run Mode	DMX	11CH	Wählt den DMX-Modus aus
		05CH
	Slave Slave1-4 Wählt den Slave-Modus 1, 2, 3 oder 4 aus
	Auto Wählt den Auto-Modus aus
	Sound Wählt den Musiksteuerungs-Modus aus
	IR Wählt eine Infrarot-Steuerung
	Manual	Pan	Manuelle Schwenksteuerung
		Tilt Manuelle Neigungssteuerung
		Color Manuelle Farbstee	Steuerung
		Gobo Manuelle Gobo-Steuerung
		Dimmer Manuelle Dimme	Steuerung
		Shutter	Manuelle Shuttersteuerung
Setup	Pan Reverse	OFF	Normaler Schwenk-Modus
		ON	Umgekehrter Schwenk-Modus
	Tilt Reverse	OFF	Normaler Neigungs-Modus
		ON	Umgekehrter Neigungs-Modus
	Screen Reverse	OFF	Normale Anzeige
		ON	Umgekehrte Anzeige
	Pan Angle	540	Wählt den 540°-Schwenkwinkelbereich aus
		360	Wählt den 360°-Schwenkwinkelbereich aus
		180	Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle	229	Wählt den 229°-Neigungswinkelbereich aus
		180	Wählt den 180°-Neigungswinkelbereich aus
		90	Wählt den 90°-Neigungswinkelbereich aus
	Totem Mode	OFF	Schränkt die Schwenkungs- und Neigungsbewegung nicht ein
		UP	Schränkt die Schwenkungs- und Neigungsbewegung bei einer Montage über Kopf ein
		DOWN	Schränkt die Schwenkungs- und Neigungsbewegung bei einer Bodenmontage ein
	Sensitivity	001-100	Musikempfindlichkeitssteuerung
	DMX Loss	Hold	Schaltet das Gerät aus, wenn das DMX-Signal verloren goes
		Black	Hält die letzte Einstellung, wenn das DMX-Signal verloren Goes
		Auto	Schaltet das Gerät in den automatischen Modus, wenn das Signal verloren goes
		Sound	Schaltet das Gerät in den Soundmodus, wenn das Signal verloren Goes
	Indicator	ON	Aktiviert/deaktiviert die LED-Anzeige
		OFF
	Flash if DMX	ON	Aktiviert/deaktiviert Blink wenn DMX
		OFF
	Reset		Setzt das Gerät zurück
	Factory Set		Lädt Werkseinstellung
Sys Info	Ver:	V_	Zeigt die Firmware-Version an
	Running Mode:	--------	Zeigt den aktuellen Betriebsmodus an
	DMX Address:	--------	Zeigt die aktuellen DMX-Adresse an
	Temperature:	__ °C	Zeigt die Produkttemperatur in °C an
	DFI:	--------	Zeigt angeschlossenes D-Fi an (falls verfügbar)

DMX-Verbindung

Der Intimidator Spot 160 ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenhangs und der Konfiguration these Gerats für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 502.

Master/Slave-Schaltung

Der Intimidator Spot 160 ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenhangs und der Konfiguration dieser Gesamts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der Intimidator Spot 160 ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

DMX-Werte

Gobos

1

2

3

4

5

6

7

8

9

11CH	05CH	Funktion	Wert	Prozent/Einstellung
1	1	Schwenkung	000 ⇌ 255	0 bis 540°
2		Schwenkung fein	000 ⇌ 255	Feinkontrolle der Schwenkung
3	2	Neigung	000 ⇌ 255	0 bis 229°
4		Neigung fein	000 ⇌ 255	Feinkontrolle der Neigung
5 Geschwindigkeit			000 ⇌ 255	Geschwindigkeit der Schwenkungs- und Neigungsbewegung,chnell bis langsam
6 3 Farbrad			000 ⇌ 006007 ⇌ 013014 ⇌ 020021 ⇌ 027028 ⇌ 034035 ⇌ 041042 ⇌ 048049 ⇌ 055056 ⇌ 062063 ⇌ 064065 ⇌ 189190 ⇌ 221222 ⇌ 223224 ⇌ 255	Kaltes WeißRotOrangeGelbGrünBlauCTOCyanMagentaLimonengrünFarbindizierungRegenbogenfarben kreiseln (schnell bis langsam)AnhaltenRegenbogenfarben kreiseln umgekehrt (langsam bis Schnell)
7	4	Goborad (siehe Gobos)	000 ⇌ 005 Offen006 ⇌ 011 Gobo 1012 ⇌ 017 Gobo 2018 ⇌ 023 Gobo 3024 ⇌ 029 Gobo 4030 ⇌ 035 Gobo 5036 ⇌ 041 Gobo 6042 ⇌ 047 Gobo 7048 ⇌ 053 Gobo 8054 ⇌ 063 Gobo 9064 ⇌ 069 Gobo 9 Shake (langsam bis Schnell)070 ⇌ 075 Gobo 8 Shake (langsam bis Schnell)076 ⇌ 081 Gobo 7 Shake (langsam bis Schnell)082 ⇌ 087 Gobo 6 Shake (langsam bis Schnell)088 ⇌ 093 Gobo 5 Shake (langsam bis Schnell)094 ⇌ 099 Gobo 4 Shake (langsam bis Schnell)100 ⇌ 105 Gobo 3 Shake (langsam bis Schnell)106 ⇌ 111 Gobo 2 Shake (langsam bis Schnell)112 ⇌ 117 Gobo 1 Shake (langsam bis Schnell)118 ⇌ 127 Offen128 ⇌ 189 Kreiseleffekt (langsam bis Schnell)190 ⇌ 193 Anhalten194 ⇌ 255 Kreiseleffekt in umgekehrter Richtung (langsam bis Schnell)
8 Dimmer 000 ⇌ 255 0-100%
9-5 $hutter			000 ⇌ 003 Aus004 ⇌ 007 Ein008 ⇌ 076 Strobe-Effekt (von langsam nach Schnell)077 ⇌ 145 Pulse-Strobe (langsam nach Schnell)146 ⇌ 215 Zufalls-Strobe (langsam nach Schnell)216 ⇌ 255 Ein
10 Steuerung			000 ⇌ 007	Keine Funktion
			008 ⇌ 015	Verdunkelung bei Schwenkungs-/Neigungsbewegung
			016 ⇌ 023	Verdunkelung bei Farbradbewegung
			024 ⇌ 031	Verdunkelung bei Goborads-Bewegung
			032 ⇌ 039	Verdunkelung bei Schwenkungs-/Neigungs-/Farbradbewegung
			040 ⇌ 047	Verdunkelung bei Schwenkungs-/Neigungs-/Goborads-Bewegung
			048 ⇌ 055	Verdunkelung bei Schwenkungs-/Neigungs-/Farbrad-/Goborads-Bewegung
			056 ⇌ 095	Keine Funktion
			096 ⇌ 103	Schwenkung zusücksetzen
			104 ⇌ 111	Neigung zusücksetzen
			112 ⇌ 119	Farbrad zusücksetzen
			120 ⇌ 127	Goborads zusücksetzen
			128 ⇌ 151	Keine Funktion
			152 ⇌ 159	Alle zusücksetzen
			160 ⇌ 255	Keine Funktion
11 Bewegung-Makros			000 ⇌ 007	Keine Funktion
			008 ⇌ 023	Bewegung-Makro 1
			024 ⇌ 039	Bewegung-Makro 2
			040 ⇌ 055	Bewegung-Makro 3
			056 ⇌ 071	Bewegung-Makro 4
			072 ⇌ 087	Bewegung-Makro 5
			088 ⇌ 103	Bewegung-Makro 6
			104 ⇌ 119	Bewegung-Makro 7
			120 ⇌ 135	Bewegung-Makro 8
			136 ⇌ 151	Musikgesteuerte Bewegung-Makro 1
			152 ⇌ 167	Musikgesteuerte Bewegung-Makro 2
			168 ⇌ 183	Musikgesteuerte Bewegung-Makro 3
			184 ⇌ 199	Musikgesteuerte Bewegung-Makro 4
			200 ⇌ 215	Musikgesteuerte Bewegung-Makro 5
			216 ⇌ 231	Musikgesteuerte Bewegung-Makro 6
			232 ⇌ 247	Musikgesteuerte Bewegung-Makro 7
			248 ⇌ 255	Musikgesteuerte Bewegung-Makro 8
