Producttype	Lamp (mobiele projector met motorisch beweegbare kop)
Merk	Chauvet
Model	Intimidator Spot 160 ILS
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Stroomverbruik	Niet gespecificeerd
Zekering	Vervangbaar, gebruik een zekering van hetzelfde type en vermogen
Montage	Ophangbeugel inbegrepen, verplicht gebruik van een veiligheidskabel
Beschermingsgraad	IP20 (alleen voor gebruik binnenshuis)
Veiligheidsafstand	Minimaal 50 cm van aangrenzende oppervlakken
Bedieningsmodi	DMX (11CH en 5CH), master/slave, automatisch, geluidsactivering, infrarood (IRC-6)
DMX-adressering	Startadres van 001 tot 512 (max aanbevolen 502)
Pan-beweging	540°, 360° of 180° (selecteerbaar)
Tilt-beweging	229°, 180° of 90° (selecteerbaar)
Kleurenwiel	9 kleuren + wit, indexering, regenboog (normaal en omgekeerd)
Gobowiel	9 gobo's + open, trilling, cyclus-effecten
Dimmer	0-100% (speciaal kanaal)
Stroboscoop	Ja, met variabele snelheden en pulsaties
Maximale omgevingstemperatuur	40°C (104°F)
Onderhoud	Loskoppelen voor reiniging, niet blootstellen aan vocht
Garantie	Beperkte garantie, niet overdraagbaar, geldig in bepaalde landen (zie handleiding)

Veelgestelde vragen - Intimidator Spot 160 ILS Chauvet

Hoe stel ik het DMX-startadres in?

Druk op MENU totdat Address verschijnt, gebruik dan UP/DOWN om een adres tussen 001 en 512 te selecteren. Bevestig met ENTER.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, de Intimidator Spot 160 ILS is ontworpen voor alleen gebruik binnenshuis (IP20). Blootstelling aan regen of vocht kan elektrische schokken of brand veroorzaken.

Hoe schakel ik naar master/slave-modus?

Stel op het master-apparaat de modus in op DMX en sluit het aan op de controller. Stel op de slave-apparaten de modus in op Slave (Slave1 tot 4). Gebruik DMX-kabels om de apparaten te verbinden.

Wat te doen als het apparaat niet meer reageert?

Controleer de stroomvoorziening, de zekering en de DMX-verbindingen. Als het probleem aanhoudt, koppel het apparaat los en neem contact op met technische ondersteuning. Open het niet, het bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

Hoe gebruik ik de infraroodafstandsbediening?

Het apparaat is compatibel met de afstandsbediening IRC-6 van Chauvet. Activeer deze door de modus op IR in het menu te zetten. Richt de afstandsbediening op de sensor aan de voorkant van het apparaat.

Wat is de minimale montageafstand?

Installeer het apparaat op minimaal 50 cm van aangrenzende oppervlakken voor voldoende ventilatie. Blokkeer nooit de ventilatiesleuven.

Hoe vervang ik de zekering?

Koppel het apparaat los. Draai met een platte schroevendraaier de zekeringhouder los en verwijder deze. Vervang de doorgebrande zekering door een zekering van hetzelfde type en vermogen, plaats de zekeringhouder terug en sluit het apparaat weer aan.

Kan ik meerdere projectoren op één stopcontact aansluiten?

Ja, het maximale aantal apparaten in een keten hangt af van de spanning (120 V of 240 V). Raadpleeg het etiket op het apparaat of de gebruiksaanwijzing voor de exacte limiet.

Hoe reset ik het apparaat?

Selecteer in het menu Setup de optie Reset en daarna Factory Set om de fabrieksinstellingen te herstellen. U kunt ook afzonderlijk de pan, tilt, kleurenwiel of gobowiel resetten via het bedieningskanaal.

Kan het apparaat worden gebruikt met een dimmer?

Nee, sluit dit apparaat nooit aan op een dimmer of variërende weerstand. Dit kan de elektronica beschadigen. Gebruik een standaard stroombron.

GEBRUIKSAANWIJZING Intimidator Spot 160 ILS Chauvet

Over deze handleiding

De Intimidator Spot 160 ILS Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menuoptions en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatatie en specificaties in deze BH konnen zonder Voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normala gebruik vrij za blijven van defecten in materiaal en vakmanschap, voor de opgeveenperiode en onder Voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar {. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installment, het gebruik en het onderhoud.

Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het verwangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
Zorg ervoor dat het strooamsnoer Niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wonneer het product boven lichaamshooegt worden gemonteerd.
- GEEN brandbare materialen in de buurt van de unitijdens gebruik.
- RAAK het product NIET AAN wonneer het in werkig omdat het dan heetijken.
- De spanning van het stopcontact waarop u dit product aansluit要去 binnen het vermelde bereik op de sticker of onderkant van het product�n.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
- Monteer dit product alsijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en metdezelfde Waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit producte dragen.
- De maximale omgevingstemperatuur bedraagt 40°C . Gebruik dit product nicht bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product afluierten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico sunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformationatie.

Wat is inbegrepen

• Intimidator Spot 160 ILS
• Hangbeugel
  Stroomsnoer
  Beknopte handleiding

Om te beginnen

Pak uw Intimidator Spot 160 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, Niet Chauvet.

AC-stroom

Dit product heft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal Intimidator Spot 160 ILS-producten die via power link hunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraier met platte kop, kaak de zekeringshoulder los en trek hem errechtuit.
3. Verwijder de doorgebrande zekering uit de houder en verrang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouser terug en steek de stekker er wee in.

Montage

Lees alvorens dit producte monteren alle Veiligheidsinstructies.

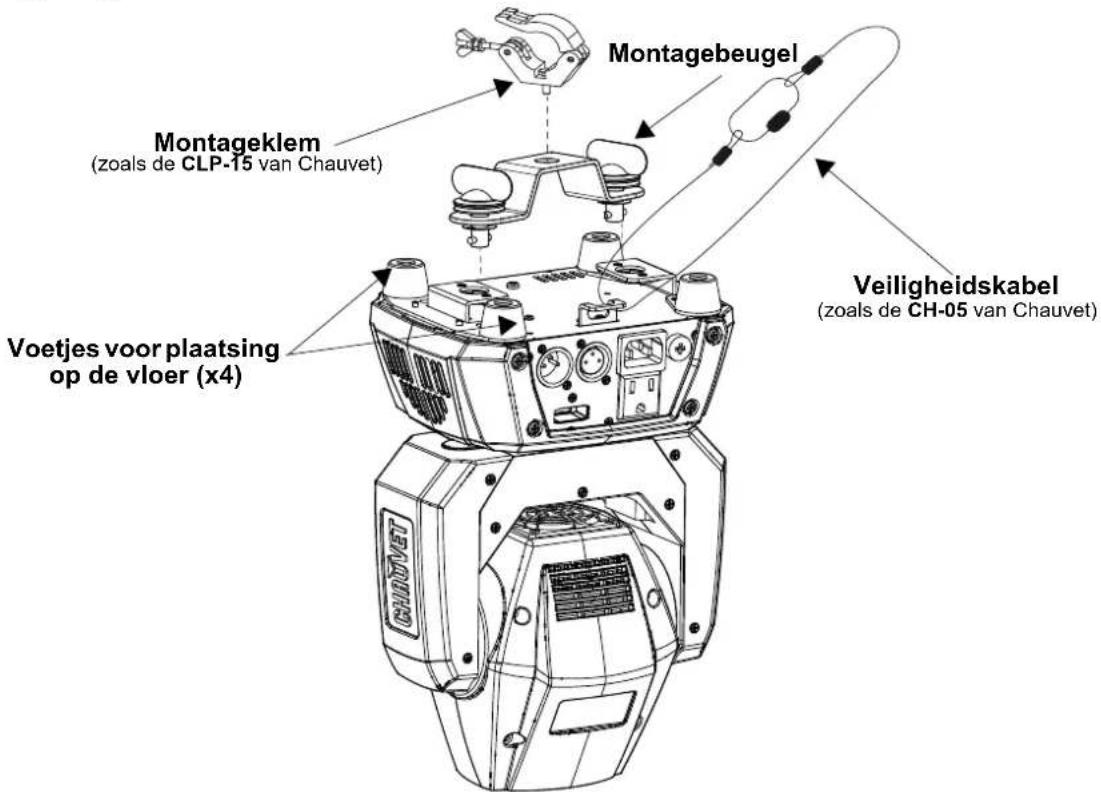

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
<MENU> Siuit het huidige menu of functie af
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie

Raadpleeg de productpagina van der Intimidator Spot 160 ILS op www.chauvetdj.com voor de niewste menukaart.

Menukaart

Hoofdniveau	Programmeerniveauaus Beschrijving
Address 001-512 Selecteert de DMX-startadres in
Run Mode	DMX	11CH	Selecteert de DMX-modus
		05CH
	Slave Slave1-4 Selecteert de Slave-modus 1, 2, 3 of 4
	Auto Selecteert de automatische modus
	Sound Selecteert geluidsactieve modus
	IR Selecteert infrarode bediening
	Manual	Pan	Handmatige zwenk-bediening
		Tilt Handmatige kantelbediening
		Color Handmatige kleur-bediening
		Gobo Handmatige gobo-bediening
		Dimmer Handmatige dimer-bediening
		Shutter Handmatige suiiter-bediening
Setup	Pan Reverse	OFF Normale	zwenkbediening
		ON	Omgekeerde zwenkbediening
	Tilt Reverse	OFF Normale	kantelbediening
		ON	Omgekeerde kantelbediening
	Screen Reverse	OFF Normale	weergave
		ON	Omgekeerde weergave
	Pan Angle	540	Selecteert het 540° zwenkhoekbereik
		360	Selecteert het 360° zwenkhoekbereik
		180	Selecteert het 180° zwenkhoekbereik
	Tilt Angle	229	Selecteert het 229° kantelhoekbereik
		180	Selecteert het 180° kantelhoekbereik
		90	Selecteert het 90° kantelhoekbereik
	Totem Mode	OFF	Beperkt de zwenk- en kantelbeweging nicht
		UP	Beperkt de zwenk- en kantelbeweging voor montage boven het hoofd
		DOWN	Beperkt de zwenk- en kantelbeweging voor montage op een oppervlak/de vloer
	Sensitivity	001-100	Bediening van de geluidsgevoeligheid
	DMX Loss	Hold	Behoudt de LASTe instelling wanner het DMX-signal wegvalt
		Black	Schakelt het apparaat uit als het DMX-signal wegvalt
		Auto	Zet het apparaat in de automatische modus wanner het signalwegvalt
		Sound	Zet het apparaat in de geluidsmodus wanner het signalwegvalt
	Indicator	ON	Schakelt de LED-indicator in/uit
		OFF
	Flash if DMX	ON	Schakelt "knippert wanner DMX" in/uit
		OFF
	Reset Herstelt het product
	Factory Set		Laadt de fabrieksinstellungen
Sys Info	Ver:	V_	Toont de firmwareversie
	Running Mode:	_ _ _	Toont de huidige bedrijfsmodus
	DMX Address:	_ _ _	Toont het huidige DMX-adres
	Temperature:	_ °C	Toont de producttemperatuur waar in °C
	DFI:	_ _ _	Toont de aangesloten D-Fi werk (indien beschikbaar)

DMX-koppeling

De Intimidator Spot 160 ILS kan met een DMX-regelaar werkken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u Nietbekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 502.

Master/slave-verbinding

De Intimidator Spot 160 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De Intimidator Spot 160 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructions maar www.chauvetdj.com.

DMX-waarden

Gobos

1

2

3

4

5

6

7

8

9

11CH	05CH	Functie	Waarde	Percentage/Instelling
1	1	Zwenken	000 ⇌ 255	0 tot 540°
2		Fijn zwenken	000 ⇌ 255	Fijne bediening van zwenken
3	2	Kantelen	000 ⇌ 255	0 tot 229°
4		Fijn kantelen	000 ⇌ 255	Fijne bediening van kantelen
5		Snelheid	000 ⇌ 255	Zwenk-/kantelsnelheid (snel tot langzaam)
6	3	Kleurenwiel	000 ⇌ 006	Koel wit
			007 ⇌ 013	Rood
			014 ⇌ 020	Oranje
			021 ⇌ 027	Geel
			028 ⇌ 034	Groen
			035 ⇌ 041	Blauw
			042 ⇌ 048	CTO
			049 ⇌ 055	Cyaan
			056 ⇌ 062	Magenta
			063 ⇌ 064	Limoengroen
			065 ⇌ 189	Kleur indexeren
			190 ⇌ 221	Kleur-cyclus regenboog (snel়langzaam)
			222 ⇌ 223	top
			224 ⇌ 255	Kleur-cyclus regenboog omkeren (langzaam়nol)
			000 ⇌ 005	Open
			006 ⇌ 011	Gobo 1
			012 ⇌ 017	Gobo 2
			018 ⇌ 023	Gobo 3
			024 ⇌ 029	Gobo 4
			030 ⇌ 035	Gobo 5
			036 ⇌ 041	Gobo 6
			042 ⇌ 047	Gobo 7
			048 ⇌ 053	Gobo 8
			054 ⇌ 063	Gobo 9
			064 ⇌ 069	Gobo 9 schudden (langzaam tot snel)
			070 ⇌ 075	Gobo 8 schudden (langzaam tot snel)
			076 ⇌ 081	Gobo 7 schudden (langzaam tot snel)
			082 ⇌ 087	Gobo 6 schudden (langzaam tot snel)
			088 ⇌ 093	Gobo 5 schudden (langzaam tot snel)
			094 ⇌ 099	Gobo 4 schudden (langzaam tot snel)
			100 ⇌ 105	Gobo 3 schudden (langzaam tot snel)
			106 ⇌ 111	Gobo 2 schudden (langzaam tot snel)
			112 ⇌ 117	Gobo 1 schudden (langzaam tot snel)
			118 ⇌ 127	Open
			128 ⇌ 189	Cyclus-effect (langzaam tot snel)
			190 ⇌ 193	top
			194 ⇌ 255	Cyclus-effect omkeren (langzaam tot snel)
8		Dimmer	000 ⇌ 255	0-100%
9	5	S I u	000 ⇌ 003	Uit
			004 ⇌ 007	Aan
			008 ⇌ 076	Flitsen (langzaam় snel)
			077 ⇌ 145	Impulse flitsen (langzaam় snel)
			146 ⇌ 215	Willekeurig flitsen (langzaam় snel)
			216 ⇌ 255	Aan
10 Controle			000 ⇌ 007	Geen functie
			008 ⇌ 015	Verduistering bij zwenk-/kantelbeweging
			016 ⇌ 023	Verduistering bij kleurenwielbeweging
			024 ⇌ 031	Verduistering bij gobowiei's-beweging
			032 ⇌ 039	Verduistering bij zwenk-/kantel-/kleurenwielbeweging
			040 ⇌ 047	Verduistering bij zwenk-/kantel-/gobowiei's-beweging
			048 ⇌ 055	Verduistering bij zwenk-/kantel-/kleurenwiel-/gobowiei's-beweging
			056 ⇌ 095	Geen functie
			096 ⇌ 103	Zwenken herstellen
			104 ⇌ 111	Kantelen herstellen
			112 ⇌ 119	Kleurenwiel herstellen
			120 ⇌ 127	Gobowiei's herstellen
			128 ⇌ 151	Geen functie
			152 ⇌ 159	Alle herstellen
			160 ⇌ 255	Geen functie
11 Bediening			000 ⇌ 007	Geen functie
			008 ⇌ 023	Bewegingsmacro 1
			024 ⇌ 039	Bewegingsmacro 2
			040 ⇌ 055	Bewegingsmacro 3
			056 ⇌ 071	Bewegingsmacro 4
			072 ⇌ 087	Bewegingsmacro 5
			088 ⇌ 103	Bewegingsmacro 6
			104 ⇌ 119	Bewegingsmacro 7
			120 ⇌ 135	Bewegingsmacro 8
			136 ⇌ 151	Geluidsactieve bewegingsmacro 1
			152 ⇌ 167	Geluidsactieve bewegingsmacro 2
			168 ⇌ 183	Geluidsactieve bewegingsmacro 3
			184 ⇌ 199	Geluidsactieve bewegingsmacro 4
			200 ⇌ 215	Geluidsactieve bewegingsmacro 5
			216 ⇌ 231	Geluidsactieve bewegingsmacro 6
			232 ⇌ 247	Geluidsactieve bewegingsmacro 7
			248 ⇌ 255	Geluidsactieve bewegingsmacro 8
