MANUAL DE USUARIO Intimidator Spot 160 ILS Chauvet

La Guía de referencia<rapida (GRR) del Intimidator Spot 160 ILS contiene información báscica sobre el producto, como montaje,.optiones de menu y价值观 DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exencion de responsabilidad

La informacion y specifications containidas en esta GRR estan susjetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTIA Y LOS TERMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clients en los Estados Unidos y Mexico: www.chauvetlighting.com/warranty-registration.

Para clients en Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto está libre de defectos de material y mano de obr en conditiones de uso normales, durante el periodo spécifique, sujejo siempre a las excluiones y limitaciones existentes en la garantía limitada completa de nuestro situ web.Esta garantía se concede unicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga this garantia, usted debe proportionsaruna prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizzato,onde figure el nombre del producto y la fecha de compra.NO EXISTEN OTRAS GARANTIAS EXPRESAS NI IMPLICITAS. esta garantia le otorgaarethecos legalesspecificos. Es possible que a usted le asistanothers droits,que variaran dependiendo del estado o del pais.Esta garantia solamente es valida en los Estados Unidos, Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia, Alemania y Mexico. Para concer los terminos de garantia enotros paises, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen informacion importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegürese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentacion tirando del cable.
• Cuando monte este producto en alto, use un cable de seguidad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funciona.

• NO toque este producto cuando esté en funciona, puisouldra estar caliente.

• La tension del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• Este produit es para uso en interiores solamente! (IP20) Para evaporar riesgos de incendio o descarga, no exponga este produit a la lluvia o la humedad.
  Monte sempre este producto en una ubicacion con ventilacion adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegürese de que ninguna ranura de ventilación en la carcaja de la unidad que da bloqueada.
• Nunca conecte este produit a un atenuador o reostato.
• Sustituya el fusible con uno del tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente maxima es de 104^ ( 40^ ). No hagaFuncionareste producto a temperatas mas altas.
• En caso de un problema grave de funcionaiento,cede de uso inmediamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecasar y alargar su vida uyil, desconnecte complemente el producto mediente el interruptor o desenchufandolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o Mexicopongase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para informacion de contacto.

Que va incluido

• Intimidator Spot 160 ILS

• Cable de alimentación

• Soporte para colgar

• Guía de referencia

Para empezar

Desembale su Intimidator Spot 160 ILS y asegüre de que ha recibo todas las partes en buen estado. Si la caja o los componentes parecen dañados, notificueselo inmediamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentacion con detectacion automatica que pueda functionar con un rango de tension de entrada de 100-240 VCA, 50 / 60Hz

Para evaporar un desgaste innecasar y alargar su vida uyil, desconnecte complemente el producto mediate el interruptor o desenchufandolo durante periodos en que no se use.

Alimentación en capena

Para ver el máximo número de Intimidator Spot 160 ILS que se pueda alimentar en capena a 120V o a 240V , consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentacion.
2. Con7a de un destornllador de cabeza plana, desatornille el portafusibles y extragalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con除外 del mesmo tipo y categoria.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentacion.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

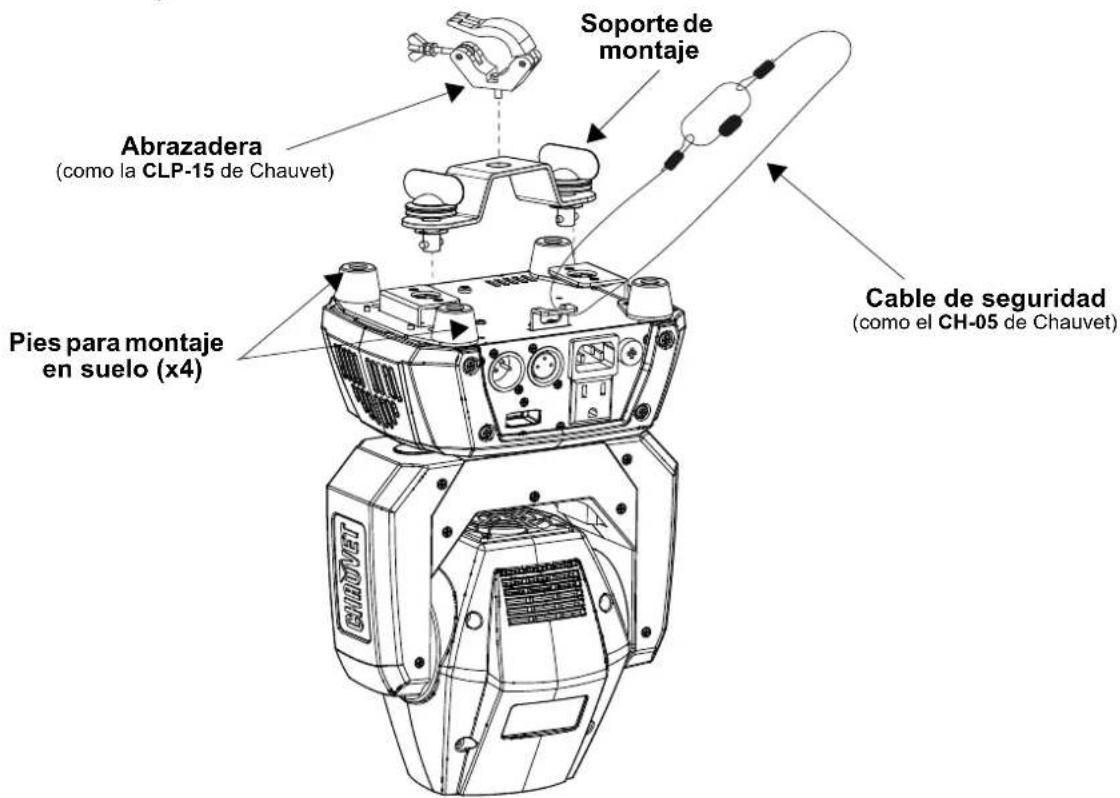

Diagrama de montaje

Descripción del panel de control

Botón Función
<MONTH> Sale del筷 o funciona actual
<UP>	Navega hace arriba por la lista de筷 y aumento el valor numérico cuando está en una funciona
<DOWN>	Navega hace abajo por la lista de筷 y disminuya el valor numérico cuando está en una funciona
<ENTER>	Habilita el筷actualmente en pantalla o configura el valor selecciónadoactualmente dentro de la funciona selecciónada

Consulte la pagina del producto Intimidator Spot 160 ILS en www.chauvetdj.com para ver elultimate mapa de menu.

Mapa de menu

Nivel principal	Niveles de programación Descripción
Address 001-512 Señecióna la direccion inicial DMX
Run Mode	DMX	11CH
		05CH
	Slave Slave1-4 Señecióna el modo Esclavo 1, 2, 3 o 4
	Auto Señecióna el modo Automático
	Sound Señecióna el modo Activo por sonido
	IR Señecióna el control por infrarrojos
	Manual	Pan	Control manual de panoramaémico
		Tilt Control manual de 000-255	inclinación
		Color Control manual de color	Invierte elCONTROL manual de gobo
		Gobo Control manual de gobo	de atenuador
		Dimmer Control manual	de atenuador
		Shutter	Control manual de obturador
Setup	Pan Reverse	OFF	Funcionamente de panoramaémico normal
		ON	Inviente el functionamento del panoramaémico
	Tilt Reverse	OFF	Funcionamente inclínación normal
		ON	Invierte el functionamento de la inclínación
	Screen Reverse	OFF	Pantalla normal
		ON	Invierte la pantalla
	Pan Angle	540	Selección el rango de panoramaémico de 540°
		360	Selección el rango de panoramaémico de 360°
		180	Selección el rango de panoramaémico de 180°
	Tilt Angle	229	Selección el rango de inclínación de 229°
		180	Selección el rango de inclínación de 180°
		90	Selección el rango de inclínación de 90°
	Totem Mode	OFF	No restringe el movimiento panoramaémico y de inclínación
		UP	Restringe el movimiento panoramaémico y de inclínación para el montaje en alta
		DOWN	Restringe el movimiento panoramaémico y de inclínación para el montaje en suelo/superficie
	Sensitivity	001-100	Control de sensibilitidad al sonido
	DMX Loss	Hold	Mantiene elultimate ajuste cuando se pierde la senal DMX
		Black	Apara la unidata cuando se pierde la senal DMX
		Auto	Configura la unidad en modo automático cuando se pierde la senal
		Sound	Establishe la unidad en el mode de sonido cuando se pierde la senal
	Indicator	ON	Activa/desactiva el indicator LED
		OFF
	Flash if DMX	ON	Activa/desactiva destello si DMX
		OFF
	Reset		Reinicia el producto
	Factory Set		Carga los values por defecto de fábrica
Sys Info	Ver:		Muestra en pantalla la version de firmware
	Running Mode:		Muestra el modo deexecution actual
	DMX Address:		Muestra la direccion DMX actual
	Temperature:		Muestra la temperatura del producto en °C
	DFI:		Muestra D-Fi connectado (si está disponible)

Enlace DMX

El Intimidator Spot 160 ILS pueda configurar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para configuracionmento DMX estan en el Manual de usuario. Si no está familiarizzato con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicia

Para asegurar acceso total a todos los canales en cada modo DMX, la direccion DMX más recommendable es 502.

Conexión Maestro/Esclavo

El Intimidator Spot 160 ILS usa la connexion de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funciona el manual de usuario.

IRC-6 (control remoto por infrarrojos)

El Intimidator Spot 160 ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para informacion adiconal sobre el IRC-6 o paradescending las instrucciones, consulte www.chauvetdj.com.

Valores DMX

Gobos

11CH	05CH	Función	Valor	Porcentaje/Configuración
1	1	Panorálico	000 ⇌ 255	0-540°
2		Panorálico fino	000 ⇌ 255	Control fino del panorálico
3	2	Inclínacion	000 ⇌ 255	0-229°
4		Inclínacion fina	000 ⇌ 255	Control fino de la inclínación
5 Velocidad		000 ⇌ 255		Velocidad de panorálico/inclínacion (rápido a lento)
6 3 Rueda de color			000 ⇌ 006 Blanco frío 007 ⇌ 013 Rojo 014 ⇌ 020 Naranja 021 ⇌ 027 Amarillo 028 ⇌ 034 Verde 035 ⇌ 041 Azul 042 ⇌ 048 CTO 049 ⇌ 055 Cian 056 ⇌ 062 Magenta 063 ⇌ 064 Verde lima 065 ⇌ 189 Indexación de color 190 ⇌ 221 Ciclo de color arco iris (rápido a lento) 222 ⇌ 223 Parada 224 ⇌ 255 Ciclo de color arco iris inverso (lento a rápido)
7	4	Rueda de gobo (véase Gobos)	000 ⇌ 005 Abierto
			006 ⇌ 011 Gobo 1
			012 ⇌ 017 Gobo 2
			018 ⇌ 023 Gobo 3
			024 ⇌ 029 Gobo 4
			030 ⇌ 035 Gobo 5
			036 ⇌ 041 Gobo 6
			042 ⇌ 047 Gobo 7
			048 ⇌ 053 Gobo 8
			054 ⇌ 063 Gobo 9
			064 ⇌ 069 Vibración gobo 9 (lento a rápido)
			070 ⇌ 075 Vibración gobo 8 (lento a rápido)
			076 ⇌ 081 Vibración gobo 7 (lento a rápido)
			082 ⇌ 087 Vibración gobo 6 (lento a rápido)
			088 ⇌ 093 Vibración gobo 5 (lento a rápido)
			094 ⇌ 099 Vibración gobo 4 (lento a rápido)
			100 ⇌ 105 Vibración gobo 3 (lento a rápido)
			106 ⇌ 111 Vibración gobo 2 (lento a rápido)
			112 ⇌ 117 Vibración gobo 1 (lento a rápido)
			118 ⇌ 127 Abierto
			128 ⇌ 189 Efcto tíclico (lento a rápido)
			190 ⇌ 193 Parada
			194 ⇌ 255 Efcto tíclico inverso (lento a rápido)
8 Ateñuador 000 ⇌ 255				0-100%
9 5 O obturador			000 ⇌ 003 Apagado
			004 ⇌ 007 Encendido
			008 ⇌ 076 Estroboscopio (lento a rápido)
			077 ⇌ 145 Estroboscopio de pulso (lento a rápido)
			146 ⇌ 215 Estroboscopio aleatorio (lento a rápido)
			216 ⇌ 255 Encendido
10 Control			000 ⇌ 007 Sin funciona	Oscuro en Movement panorámicof/inclínacion
			008 ⇌ 015	Oscuro en Movement de rueda de color
			016 ⇌ 023	Oscuro en Movement de rueda de gobo
			024 ⇌ 031	Oscuro en Movement de rueda de gobo
			032 ⇌ 039	Oscuro en Movement panorámicof/inclínacion/rueda de color
			040 ⇌ 047	Oscuro en Movement panorámicof/inclínacion/rueda de gobo
			048 ⇌ 055	Oscuro en Movement panorámicof/inclínacion/rueda de color/ rueda de gobo
			056 ⇌ 095 Sin funciona	Reiniciarpanicó
			096 ⇌ 103	Reiniciarincinfinación
			104 ⇌ 111	Reiniciarincinfinación
			112 ⇌ 119	Reiniciar rueda de color
			120 ⇌ 127	Reiniciar ruedas de gobo
			128 ⇌ 151 Sin funciona	Reiniciar todos
			152 ⇌ 159	Reiniciar todos
			160 ⇌ 255 Sin funciona	Reiniciar todos
11		Macros de movimiento	000 ⇌ 007 Sin funciona	Macro de Movement 1
			008 ⇌ 023	Macro de Movement 2
			024 ⇌ 039	Macro de Movement 3
			040 ⇌ 055	Macro de Movement 4
			056 ⇌ 071	Macro de Movement 5
			072 ⇌ 087	Macro de Movement 6
			088 ⇌ 103	Macro de Movement 7
			120 ⇌ 135	Macro de Movement 8
			136 ⇌ 151	Macro de Movement activo por sonido 1
			152 ⇌ 167	Macro de Movement activo por sonido 2
			168 ⇌ 183	Macro de Movement activo por sonido 3
			184 ⇌ 199	Macro de Movement activo por sonido 4
			200 ⇌ 215	Macro de Movement activo por sonido 5
			216 ⇌ 231	Macro de Movement activo por sonido 6
			232 ⇌ 247	Macro de Movement activo por sonido 7
			248 ⇌ 255	Macro de Movement activo por sonido 8
