Marca	Chauvet
Modello	EVE F-50Z
Tipo di prodotto	Proiettore Fresnel LED
Utilizzo	Solo per interni (IP20)
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Sorgente luminosa	LED bianco caldo
Controllo DMX	Sì, modalità 1 canale e 3 canali
Indirizzo DMX	1-512 per modalità 1 canale, max raccomandato 510 per 3 canali
Funzioni	Dimmer, strobo, velocità di dissolvenza
Connettività wireless	D-Fi USB (ricevitore/trasmettitore)
Modalità master/slave	Sì, tramite connessione DMX
Display	LED integrato
Ventilazione	Ventilatore regolabile (auto o piena potenza)
Temperatura ambiente max	40 °C (104 °F)
Distanza di sicurezza	Almeno 50 cm dalle superfici adiacenti
Montaggio	Staffa di fissaggio con morsetto e cavo di sicurezza
Regolazioni meccaniche	Maniglia di regolazione del fuoco e dei supporti di fissaggio
Accessori inclusi	Schemi per proiettore, portagelatina, cavo di alimentazione Seetronic Powerkon, scheda di garanzia, manuale di riferimento
Sostituzione del fusibile	Sì, fusibile dello stesso tipo e amperaggio
Manutenzione	Scollegare prima della pulizia, non ostruire le fessure di ventilazione
Sicurezza	Messa a terra obbligatoria, non esporre gli occhi alla sorgente luminosa
Riparabilità	Non contiene parti riparabili dall'utente

Domande frequenti - EVE F-50Z Chauvet

Come configurare la modalità DMX sul EVE F-50Z ?

Per configurare la modalità DMX, accedere al menu e selezionare DMX Mode. Scegliere la personalità (1-CH o 3-CH) e impostare l'indirizzo DMX di partenza (d--1-512). Confermare con il pulsante ENTER.

Come utilizzare la modalità master/slave ?

Il EVE F-50Z utilizza una connessione DMX per la modalità master/slave. Collegare gli apparecchi in cascata tramite DMX, quindi impostarne uno come master e gli altri come slave tramite il menu. Consultare il manuale per i dettagli.

Come sostituire il fusibile ?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per allentare il portafusibile ed estrarlo. Sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio. Reinserire il portafusibile e ricollegare.

Qual è la tensione di alimentazione richiesta ?

L'apparecchio funziona con alimentazione universale da 100 a 240 VAC, 50/60 Hz. Può essere collegato a qualsiasi presa standard in questo intervallo.

Come collegare il modulo D-Fi USB ?

Per utilizzare il controllo wireless, collegare il modulo D-Fi USB alla porta USB dedicata. Impostare l'interruttore DIP sul canale desiderato, quindi configurare la personalità e l'indirizzo DMX. Attenzione: collegare solo moduli D-Fi USB a questa porta.

Quali sono le modalità DMX disponibili ?

Il EVE F-50Z offre due modalità DMX: 1 canale (solo dimmer) e 3 canali (dimmer, strobo, velocità di dissolvenza). Selezionare tramite il menu.

Come regolare la velocità di dissolvenza ?

Nel menu, accedere a Dimmer Speed Mode (dIM). È possibile scegliere OFF (spento), dIM1 (veloce), dIM2 (medio) o dIM3 (lento). In modalità 3 canali DMX, la velocità è anche controllabile tramite il canale 3.

Quali precauzioni di sicurezza devo rispettare ?

Utilizzare sempre la messa a terra, non guardare direttamente la sorgente luminosa, lasciare uno spazio di 50 cm attorno all'apparecchio, non utilizzarlo all'esterno (IP20) e non superare 40 °C di temperatura ambiente.

Come manutenere il proiettore ?

Scollegare sempre l'apparecchio prima della pulizia. Non ostruire le fessure di ventilazione. Utilizzare un panno morbido e asciutto per l'esterno. Evitare umidità e prodotti infiammabili nelle vicinanze.

Cosa fare se l'apparecchio non funziona correttamente ?

In caso di problema grave, spegnere immediatamente l'apparecchio. Verificare alimentazione, fusibile e connessioni. Se il problema persiste, contattare il fornitore o Chauvet. Non aprire mai l'apparecchio poiché non contiene parti riparabili dall'utente.

MANUALE UTENTE EVE F-50Z Chauvet

Informazioni sulla Guida

La Guida Rapida di EVE F-50Z contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature su periori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Per iniziare

Disimballare EVE F-50Z ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Che cosaè incluso

• EVE F-50Z • Alette taglia-luce
- Seetronic Powerkon Cavo di alimentazione • Scheda di garanzia
- Porta-gelatina • Guida Rapida

Descrizione del prodotto

EVE F-50Z è un Fresnel a LED che emette una luce bianca calda e soffice. È compatibile con D-Fi USB per wireless, Master/Slave o controllo DMX. È possibile azionare EVE F-50Z in modalità indipendente, eliminando la necessità del controllo DMX, e risparmiare tempo nella stesura dei cavi e delle prolunghe per il collegamento di più unità.

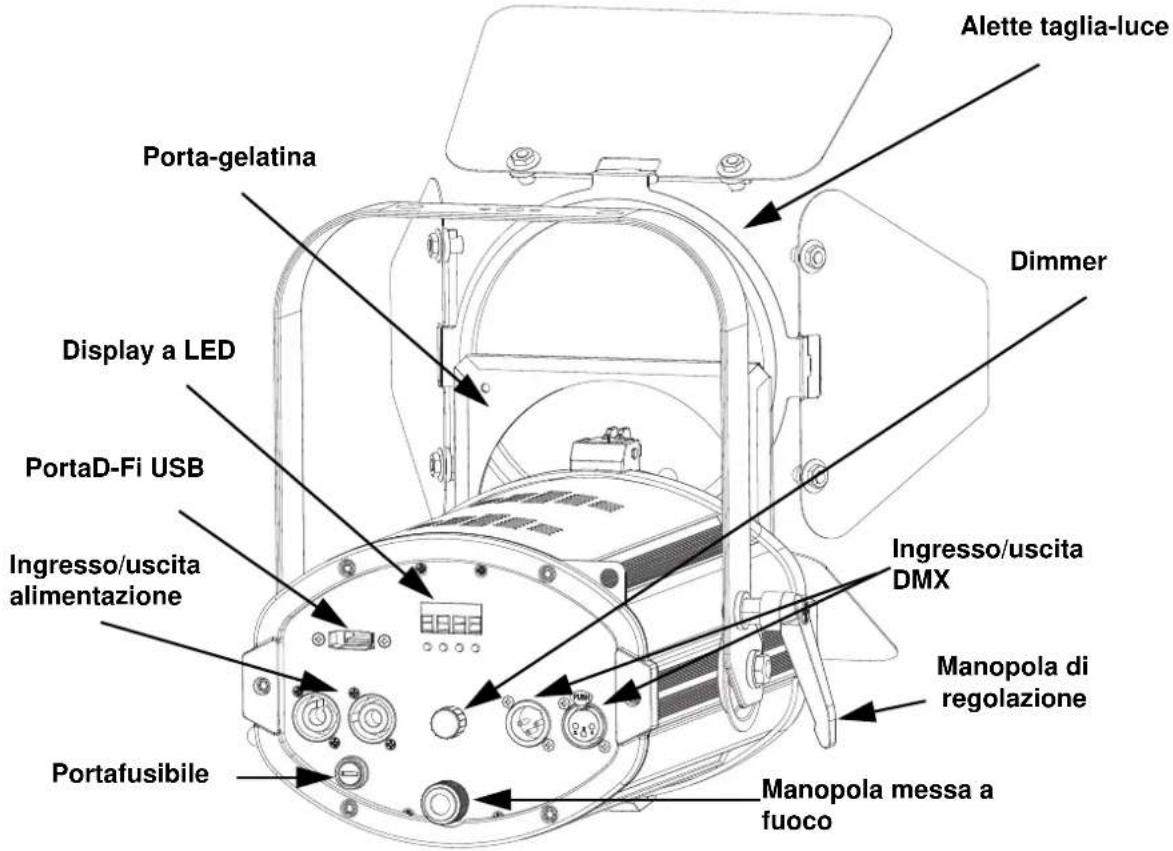

Informazioni generali

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Alimentazione CA

Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100\~240 V CC - 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 230 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza

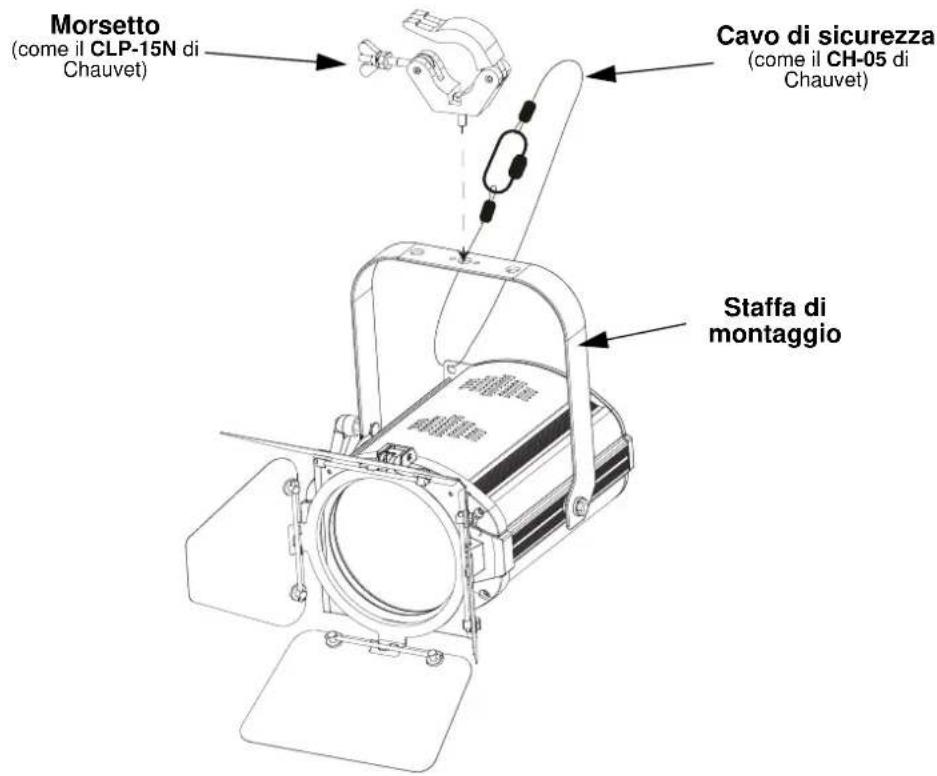

Schema di montaggio

Descrizione del pannello di controllo

PULSANTE FUNZIONE
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Opzioni del Menú

MODALITÀ LIVELLI DI PROGRAMMAZIONE DESCRIZIONE
DMX Mode	1-CH	d--1-512	Seleziona la funzione e il valore iniziale DMX
	3-CH
Dimmer U-- d000—255 Controllo d	immer
Dimmer Speed Mode	dIM	OFF	Impostazioni velocità dimmer disattivata, veloce, media e lenta
		dIM1
		dIM2
		dIM3
Fan FAN		AUTO	Imposta la velocità della ventola: automatica o massima
		ON

Collegamento DMX

EVE F-50Z può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, o con la configurazione DIP-switch, scaricare DMX Primer dal sito www.chauvetdj.com

Indirizzo iniziale

Per assicurare il completo accesso ai due canali disponibili in modalità DMX, l'indirizzo maggiormente raccomandato è 510.

Collegamento Master/Slave

In modalità Master/Slave, Festoon utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Connettività D-Fi USB

EVE F-50Z può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Una volta collegato, il D-Fi USB rileverà l'unità. DMX via cavo, controllo display manuale/pulsanti menù e IRC-6 non saranno disponibili fino a quando non verrà scollegato il D-Fi USB. I livelli di priorità sono:

1. D-Fi USB
2. DMX con cavo
3. Display digitale manuale / Pulsanti menù

Valori DMX

3-CH

CANALE FUNZIONE VALORE PERCENTUALE/IMPOSTAZIONE

1 Dimmer 000 ⇔ 255 0-100%
2 Strobo		000 ⇔ 010 Nessuna funzione
		011 ⇔ 255 Stroboscopio, da lento a veloce
3 Velocità dimmer		000 ⇔ 051 Velocità dimmer impostata da display
		052 ⇔ 101 Modalità dimmer disattivata
		102 ⇔ 152 Modalità velocità dimmer 1: veloce
		153 ⇔ 203 Modalità velocità dimmer 2: media
		204 ⇔ 255 Modalità velocità dimmer 3: lenta

1-CH

CANALE FUNZIONE VALORE PERCENTUALE/IMPOSTAZIONE

1 Dimmer 000 ⇔ 255 0-100%
