GEBRUIKSAANWIJZING EVE F-50Z Chauvet

Over Deze Handleiding

De EVE F-50Z Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menuopties en DMX-waarden. Download de Gebruikershandleiding op www.chauvetdj.com voor details.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat de stroomkabel niet gesmolten of beschadigd is.
• Maak het product nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 104 °F (40 °C). Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

• EVE F-50Z • Schuurdeuren
- Stroomsnoer Seetronic Powerkon • Garantiekaart
• Gel Frame • Beknopte handleiding

Om te beginnen

Pak uw EVE F-50Z uit en verzeker dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Product Beschrijving

EVE F-50Z is een LED-fresnel die een warm, zachtwit washlicht schijnt. Het beschikt over D-Fi USB-compatibiliteit voor draadloze, master/slave of DMX-regeling. U kunt de EVE F-50Z gebruiken in zelfstandige modus, waarmee u de behoefte elimineert voor DMX-regeling en u tijd bespaart met het leggen van verlengsnoeren door power linking van meerdere eenheden

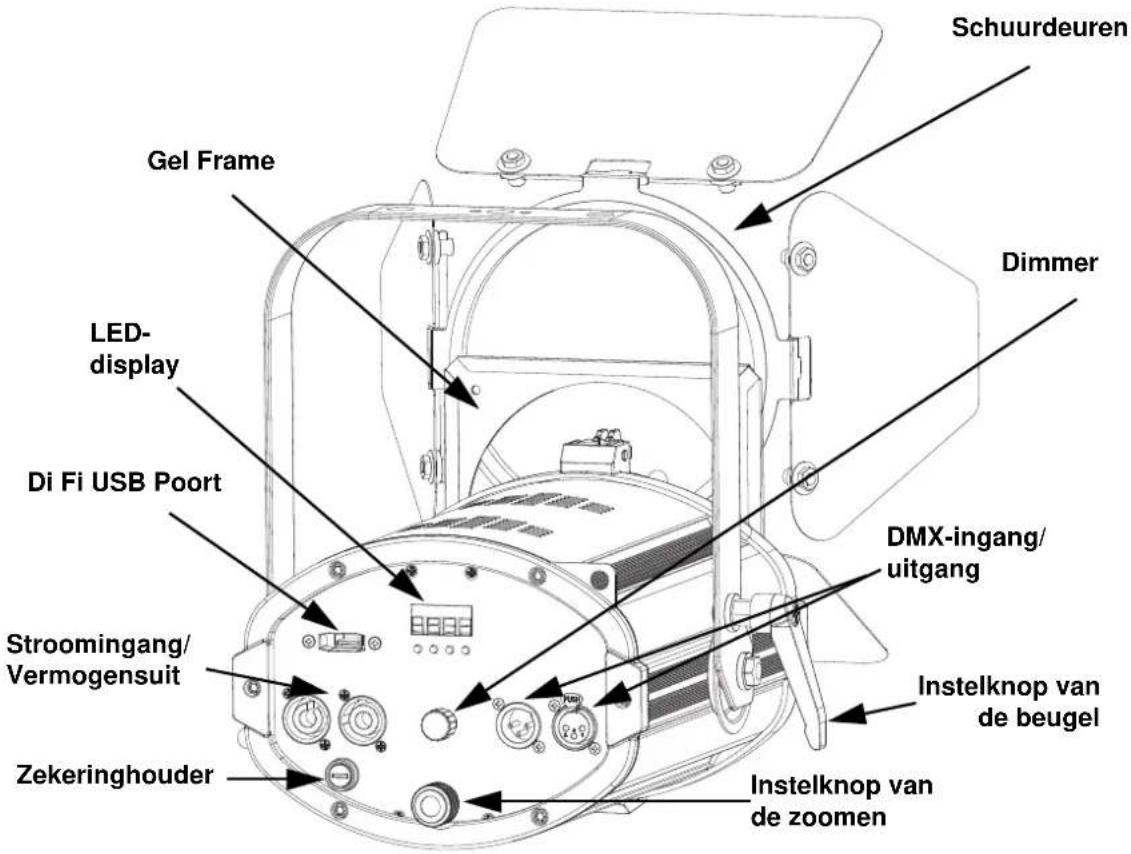

ProductOverzicht

Schuurdeuren Gel Frame Dimmer LED- display Di Fi USB Poort DMX-ingang/ uitgang Stroomingang/ Vermogensuit Instelknop van de beugel Zekeringhouder Instelknop van de zoomen

WAARSCHUWING! NIETS anders dan een D-Fi USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

AC-stroom

Dit product heeft een voeding met autobereik die werkt met een ingangsspanning van 100 \~ 240 VAC, 50/60 Hz.

Om slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Zie de gebruikershandleiding of het etiket op het product voor het maximum aantal te koppelen Festoon - eenheden (power linking) bij 120 V of 230 V.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

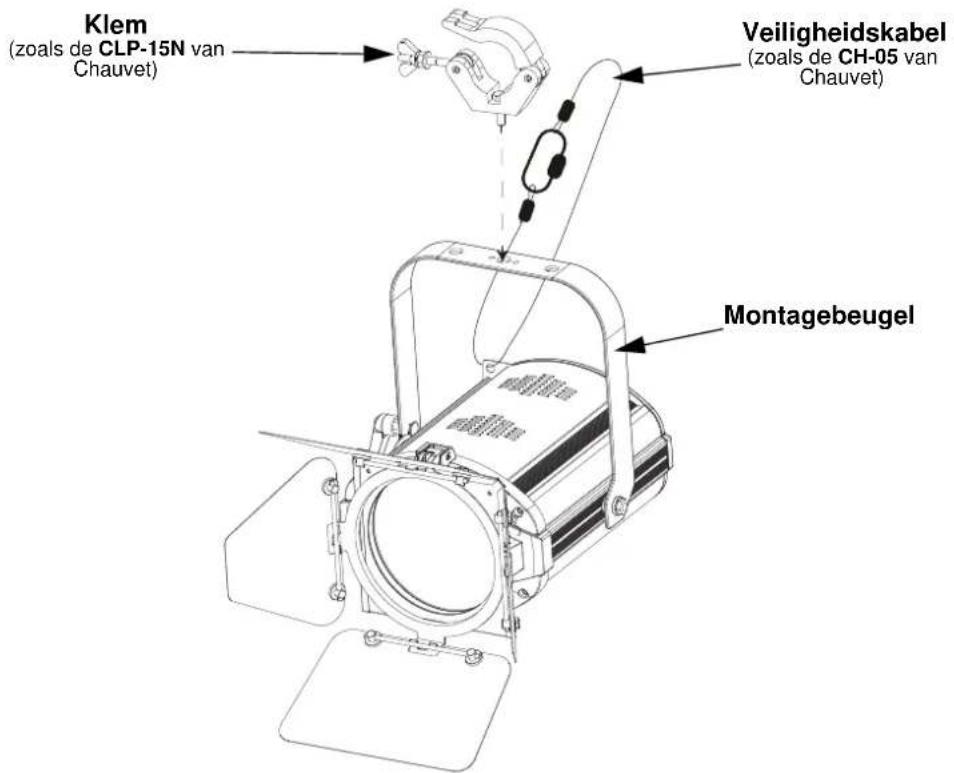

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Klem (zoals de CLP-15N van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Montagebeugel

Beschrijving bedieningspaneel

TOETS FUNCTIE
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menu opties

MODUS PROGRAMMEERNIVEAUS BESCHRIJVING
DMX Mode	1-CH	d--1-512	Selecteert DMX Individueel en DMX startwaarde
	3-CH
Dimmer U-- d000—255 Dimmerregeling
Dimmer Speed Mode	dIM	OFF	Instellingen dimmersnelheid uit, snel, middelhoog, en langzaam
		dIM1
		dIM2
		dIM3
Fan FAN		AUTO	Stelt de ventilatorsnelheid in op automatisch of volledig aan
		ON

DMX-koppeling

De EVE F-50Z kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX of DIP-schakelaarconfiguratie, download dan de DMX-handleiding op www.chauvetdj.com.

Startadres

Om volledige toegang tot de twee kanalen in DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 510.

Master/slave-verbinding

De EVE F-50Z maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

D-Fi USB-connectiviteit

De EVE F-50Z kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatigeDMX-bediening/menuknoppen en IRC zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. Handmatige digitale display/menuknoppen DMX-waarden

DMX-waarden

3-CH

KANAAL FUNCTIE WAARDE PERCENTAGE/INSTELLING
1 Dimmer 000 ⇌ 255 0-100%
2 Stroboscoop	000 ⇌ 010 Geen functie
	011 ⇌ 255 Langzaam tot snel-stroboscoop
3 Dimmersnelheid	000 ⇌ 051		Dimmersnelheid ingesteld vanaf het display
	052 ⇌ 101 Dimmer		snelheidsmodus uit
	102 ⇌ 152 Dimmer		snelheidsmodus 1 snel
	153 ⇌ 203		Dimmer snelheidsmodus 2 middelhoog
	204 ⇌ 255 Dimmer		snelheidsmodus 3 langzaam

1-CH

KANAAL FUNCTIE WAARDE PERCENTAGE/INSTELLING
1 Dimmer 000 ⇌ 255 0-100%
