Marque	Chauvet
Modèle	EVE F-50Z
Type de produit	Projecteur Fresnel LED
Utilisation	Intérieur uniquement (IP20)
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Source lumineuse	LED blanc chaud
Contrôle DMX	Oui, modes 1 canal et 3 canaux
Adresse DMX	1-512 pour mode 1 canal, max recommandée 510 pour 3 canaux
Fonctions	Gradateur, stroboscope, vitesse de gradation
Connectivité sans fil	D-Fi USB (récepteur/émetteur)
Mode maître/esclave	Oui, via connexion DMX
Affichage	LED intégré
Ventilation	Ventilateur réglable (auto ou plein régime)
Température ambiante max	40 °C (104 °F)
Distance de sécurité	Au moins 50 cm des surfaces adjacentes
Montage	Support de fixation avec pince et câble de sécurité
Réglages mécaniques	Poignée de réglage du focus et des supports de fixation
Accessoires inclus	Volets de projecteur, porte-gélatine, cordon d'alimentation Seetronic Powerkon, fiche de garantie, manuel de référence
Remplacement du fusible	Oui, fusible de même type et ampérage
Entretien	Débrancher avant nettoyage, ne pas obstruer les fentes de ventilation
Sécurité	Mise à la terre obligatoire, ne pas exposer les yeux à la source lumineuse
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - EVE F-50Z Chauvet

Comment configurer le mode DMX sur le EVE F-50Z ?

Pour configurer le mode DMX, accédez au menu et sélectionnez DMX Mode. Choisissez la personnalité (1-CH ou 3-CH) et réglez l'adresse DMX de départ (d--1-512). Confirmez avec le bouton ENTER.

Comment utiliser le mode maître/esclave ?

Le EVE F-50Z utilise une connexion DMX pour le mode maître/esclave. Connectez les appareils en chaîne via DMX, puis réglez l'un en maître et les autres en esclave via le menu. Consultez le manuel pour les détails.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour desserrer le porte-fusible et retirez-le. Remplacez le fusible grillé par un fusible de même type et ampérage. Remettez le porte-fusible en place et rebranchez.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne avec une alimentation universelle de 100 à 240 VAC, 50/60 Hz. Il peut être branché sur n'importe quelle prise secteur standard dans cette plage.

Comment connecter le module D-Fi USB ?

Pour utiliser le contrôle sans fil, branchez le module D-Fi USB sur le port USB dédié. Réglez l'interrupteur DIP sur le canal souhaité, puis paramétrez la personnalité et l'adresse DMX. Attention : ne branchez que des modules D-Fi USB sur ce port.

Quels sont les modes DMX disponibles ?

Le EVE F-50Z propose deux modes DMX : 1 canal (gradateur uniquement) et 3 canaux (gradateur, stroboscope, vitesse de gradation). Sélectionnez via le menu.

Comment régler la vitesse de gradation ?

Dans le menu, accédez à Dimmer Speed Mode (dIM). Vous pouvez choisir OFF (arrêt), dIM1 (rapide), dIM2 (moyen), ou dIM3 (lent). En mode 3 canaux DMX, la vitesse est également contrôlable via le canal 3.

Quelles précautions de sécurité dois-je respecter ?

Utilisez toujours une mise à la terre, ne regardez pas directement la source lumineuse, laissez un espace de 50 cm autour de l'appareil, ne l'utilisez pas à l'extérieur (IP20), et ne dépassez pas 40 °C de température ambiante.

Comment entretenir le projecteur ?

Débranchez toujours l'appareil avant le nettoyage. N'obstruez pas les fentes de ventilation. Utilisez un chiffon doux et sec pour l'extérieur. Évitez l'humidité et les produits inflammables à proximité.

Que faire si l'appareil ne fonctionne pas correctement ?

En cas de problème sérieux, arrêtez immédiatement l'appareil. Vérifiez l'alimentation, le fusible, et les connexions. Si le problème persiste, contactez votre fournisseur ou Chauvet. N'ouvrez jamais l'appareil car il ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI EVE F-50Z Chauvet

A Propos de ce Manuel

Le Manuel de Référence du EVE F-50Z reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetdj.com pour de plus amples informations.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

Ces consignes concernant la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm
  • (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et de Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetdj.com pour trouver nos coordonnées.

Préalable

Déballez votre EVE F-50Z et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Contenu

• EVE F-50Z • Volets de projecteur
- Seetronic Powerkon Cordon d'alimentation • Fiche de garantie
- Porte-gélatine • Manuel de référence

Description de l'appareil

Le EVE F-50Z est un projecteur Fresnel LED brillant d'un blanc chaud diffus et doux. Il est compatible avec le D-FI USB pour un contrôle sans fil, en maître/esclave ou par DMX. Vous pouvez utiliser le EVE F-50Z en mode autonome sans avoir besoin d'effectuer un contrôle par DMX et vous évitez les pertes de temps avec les raccordements en chaînant électriquement plusieurs unités.

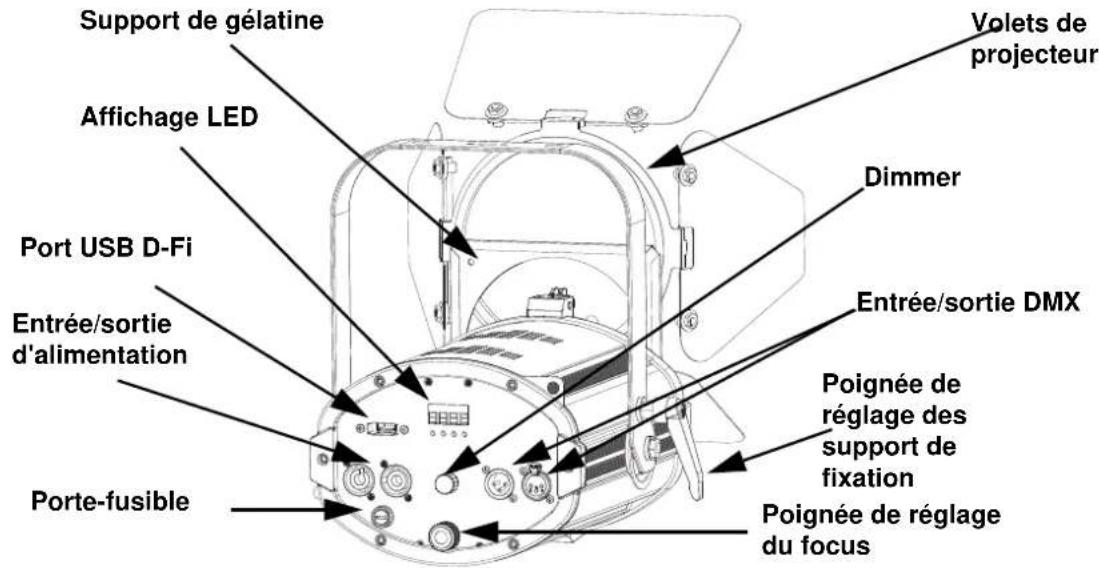

Vue d'enseble De L'Appareil

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien de projecteurs EVE F-50Z peuvent être chaînés entre eux au maximum sur du 120 V ou du 230 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement du fusible

1. Débranchez l'appareil.

2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.

3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.

4. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.

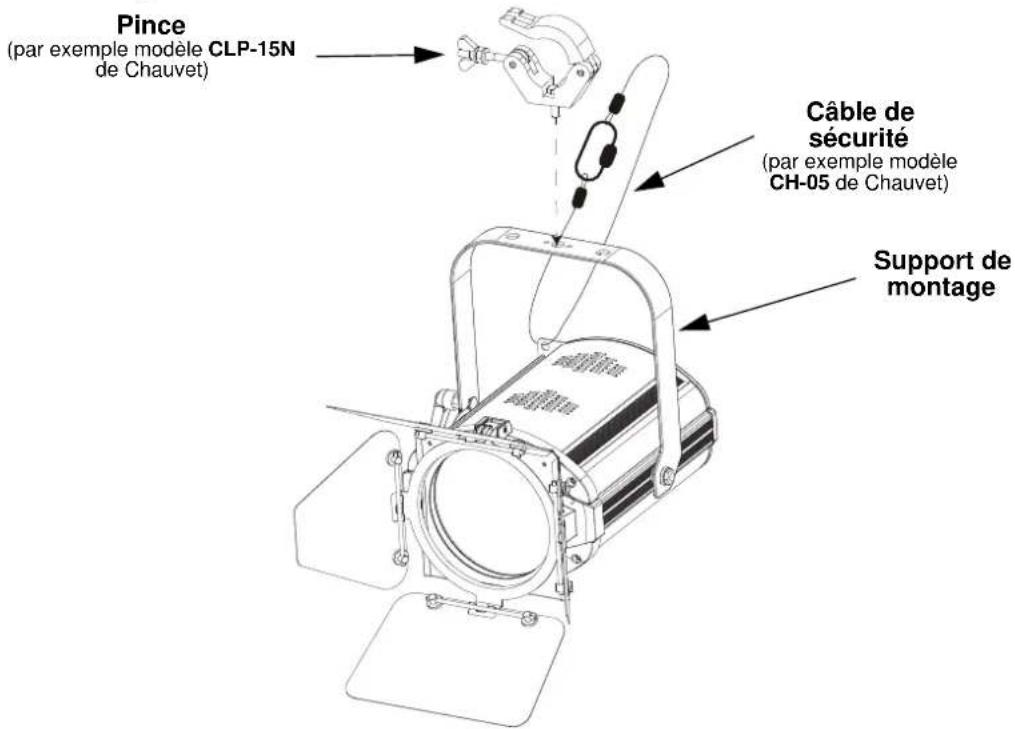

Schéma de Montage.

Description du panneau de command

BOUTON FONCTION
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Plan du menu

DMX Mode	1-CH	d--1-512	Permet de sélectionner la personnalité DMX et l'adresse DMX de départ
	3-CH
Dimmer U-- d000—255 Contrôle de gradation
Dimmer Speed Mode	dIM	OFF	Paramètres de vitesse de gradation arrêt, rapide, moyen et lent
		dIM1
		dIM2
		dIM3
Fan FAN		AUTO Permet	de définir la vitesse du ventilateur, en automatique ou à plein régime
		ON

Chainage DMX

Le EVE F-50Z peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX ou la configuration d'interrupteur DIP, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès total aux deux canaux du mode DMX, l'adresse DMX maximale recommandée est 510.

Connexion maître/esclave

Le EVE F-50Z utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connectivité D-Fi USB

Le EVE F-50Z peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien de projecteurs EVE F-50Z peuvent être chaînés entre eux au maximum sur du 120 V ou du 230 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement du fusible

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi USB
2. DMX filaire
3. Affichage digitale manuel / boutons du menu

Valeurs DMX

3-CH

CANAL FONCTION VALEUR POURCENTAGE/PARAMÉTRAGE

1 Gradateur 000 ⇔ 255 0-100%
2 Stroboscope		000 ⇔ 010 Pas de fonction
		011 ⇔ 255 Vitesse de stroboscope lente à rapide
3	Vitesse de gradation	000 ⇔ 051	Vitesse de gradation réglée depuis l'affichage
		052 ⇔ 101 Arrêt du mode de vitesse de gradation
		102 ⇔ 152	Mode 1 de vitesse de gradation (rapide)
		153 ⇔ 203	Mode 2 de vitesse de gradation (moyen)
		204 ⇔ 255 Mode 3 de vitesse de gradation (lent)

1-CH

CANAL FONCTION VALEUR POURCENTAGE/PARAMÉTRAGE

1 Gradateur 000 ⇔ 255 0-100%
