MANUALE UTENTE CMT7E CMT Orange Tools

Grazie per aver acquistato l'elettrofresatrice CMT da 2400W / AC220\~240 / 50\~60Hz.

IMPORTANTE: Questa fresatrice ha una serie di funzionalità uniche. Anche se avete familiarità con altre fresatrici, leggete attentamente il manuale per essere certi di aver ben compreso tutti i vantaggi del design unico. Conservare il manuale a portata di mano e controllare che tutti gli utilizzatori della fresatrice lo abbiano letto e compreso.

DE

AVVERTENZA! Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni elencate nel seguito potrebbe provocare folgorazione, incendi e/o lesioni personali gravi.

CONSERVARE LE ISTRUZIONI

AREA DI LAVORO:

• Tenere l'area di lavoro pulita e ben illuminata. I banchi di lavoro troppo disordinati e le zone buie aumentano il rischio di incidenti.
• Non utilizzare la fresatrice in un ambiente in cui potrebbero essere presenti gas esplosivi o corrosivi. Gli utensili elettrici creano scintille che potrebbero incendiare i fumi. Evitare aree con eccessiva umidità.
• Tenere lontano osservatori, bambini e visitatori durante l'utilizzo della fresatrice. Le distrazioni possono causare perdita di controllo.

SICUREZZA ELETTRICA:

• Se la spina non si inserisce bene nella presa, girarla. Se ancora non si inserisce, contattare un elettricista per installare una presa adeguata. Non cambiare assolutamente la spina. Il doppio isolamento elimina la necessità di un cavo di alimentazione a tre conduttori con messa a terra e di un sistema di alimentazione con messa a terra.
• Evitare il contatto fisico con superfici collegate a terra quali condutture, radiatori, stufe e frigoriferi. Il rischio di folgorazione aumenta se il corpo è collegato a massa.
• Non esporre la fresatrice a umidità. L'acqua che entra nella fresatrice aumenta il rischio di folgorazione se il corpo è collegato a terra.
• Non utilizzare il cavo di alimentazione in modo improprio. Non usare mai il cavo di alimentazione per trasportare la fresatrice né per togliere la spina dalla presa. Tenere il cavo lontano da calore, olio, bordi taglienti o parti in movimento. Sostituire i cavi danneggiati immediatamente. I cavi danneggiati aumentano il rischio di folgorazione.
• Quando si utilizza un utensile elettrico all'aperto, utilizzare una prolunga omologata per uso all'esterno. Ciò riduce il rischio di folgorazione.

SICUREZZA PERSONALE:

• Restare vigili; è importante concentrarsi su ciò che si sta facendo e usare il buon senso quando si utilizza la fresatrice. Non usare la fresatrice se si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un momento di disattenzione durante l'utilizzo della fresatrice può avere come conseguenza lesioni personali serie.
• Vestire in modo adeguato. Non indossare abiti larghi o gioielli. Legare i capelli lunghi. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Abiti ampi, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.
• Evitare l'accensione accidentale. Controllare che l'interruttore sia in posizione OFF prima di inserire la spina. Collegare la fresatrice quando l'interruttore è su ON facilita il verificarsi di incidenti.
• Togliere la chiave inglese prima di accendere la fresatrice. Una chiave lasciata collegata ad una parte rotante potrebbe provocare lesioni personali serie.
• Non sporgersi troppo. Restare sempre ben bilanciati e in equilibrio. Il corretto bilanciamento ed equilibrio consentono un migliore controllo della fresatrice in caso di situazioni inaspettate.
• Usare dispositivi di sicurezza. Indossare sempre occhiali protettivi. Mascherina antipolvere, scarpe di sicurezza antiscivolo, casco o protezioni acustiche devono essere usate in condizioni che lo richiedano.

UTILIZZO E CURA DELL'UTENSILE:

- Utilizzare morse o altri modi pratici per bloccare e sostenere il pezzo da lavorare su una piattaforma stabile. Tenere il pezzo in mano o contro il corpo non è sicuro e può far perdere il controllo.

- Non forzare la fresatrice. Utilizzare l'utensile giusto per l'applicazione. L'utensile giusto fa il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato.

- Non usare la fresatrice se l'interruttore non funziona. Qualsiasi utensile che non possa essere controllato con un interruttore è pericoloso e deve essere riparato. Se sembra che ci sia un problema vedere "Ricerca guasti" e se necessario contattare un centro riparazioni.

- Staccare la spina dalla presa di corrente prima di effettuare qualsiasi regolazione, cambio di accessori o prima di riporre la fresatrice. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'utensile.

- Riporre la fresatrice in un luogo asciutto, fuori dalla portata dei bambini e da altre persone non esperte. Questo utensile è pericoloso nelle mani di utenti non esperti.

- Effettuare accuratamente la manutenzione degli utensili. Tenere gli utensili da taglio affilati e puliti. Gli utensili mantenuti correttamente, con bordi taglienti affilati sono più facilmente controllabili ed è meno probabile che si blocchino.

- Controllare il disallineamento (ad es. eccessiva vibrazione), l'inceppamento delle parti in movimento o eventuali danni che potrebbero impedire il funzionamento della fresatrice. Se è danneggiato far riparare l'utensile prima dell'uso. Molti incidenti sono causati da utensili non sottoposti a corretta manutenzione.

- Non superare il numero di giri indicati nelle specifiche del costruttore.

• Non avviare mai la fresatrice quando la fresa tocca il pezzo da lavorare.

- Controllare che la fresa sia completamente ferma prima di portarla in posizione di blocco della boccola.

- Non prendere in mano le frese immediatamente dopo l'uso - diventano molto calde.

- Controllare che la molla di affondo rimovibile sia sempre montata quando si utilizza in versione portatile.

- Utilizzare solo frese e accessori specificati adatti alla fresatrice.

- Utilizzare solo frese con codolo adatto per la boccola in dotazione.

RIPARAZIONE:

- Ogni danno alla fresatrice deve essere riparato e verificato attentamente prima dell'uso da personale qualificato. Manutenzione e riparazioni eseguite da personale non qualificato potrebbero provocare rischi di lesioni.

- La riparazione deve essere eseguita solo da centri riparazione autorizzati CMT che utilizzino parti di ricambio originali CMT. Seguire le istruzioni e vedere la sezione “Ricerca guasti” per l’identificazione dei problemi e per consigli. L’uso di componenti non autorizzati o difettosi può creare un rischio di folgorazione o lesioni.

NORME DI SICUREZZA SPECIFICHE E/O SIMBOLI:

Tenere in mano la fresatrice afferrando le superfici isolate predisposte quando si esegue un'operazione, quando gli utensili di taglio potrebbero toccare cavi nascosti o lo stesso cavo di alimentazione. Il contatto con un cavo sotto tensione trasforma le parti metalliche esposte dell'utensile in parti sotto tensione e trasmette una scossa elettrica all'utilizzatore.

RICERCA GUASTI

Questo diagramma contiene informazioni che possono aiutare a risolvere i problemi della fresatrice. Se un problema non si risolve grazie a tali consigli, non tentare di riparare la fresatrice – contattare la filiale CMT di zona per avere indicazioni sul centro riparazioni più vicino.

SINTOMO CAUSA POSSIBILE RIMEDIO
La fresatrice non funziona	Manca l'alimentazioneSpazzole usurate o aderentiL'interruttore è guastoComponenti del motore in circuito aperto o cortocircuito	Controllare che vi sia corrente alla presaStaccare dalla presa di corrente, aprire i cappucci delle spazzole e controllare che le spazzole si muovano liberamente nei portaspazzole. Controllare se le spazzole devono essere sostituite, come indicato a pagina 10.Contattare il centro riparazioniContattare il centro riparazioni
La fresatrice gira lentamente	Fresa danneggiata o da affilareVelocità variabile impostata su un valore bassoIl motore è sovraccarico	Riaffilare o sostituire la fresaAumentare l'impostazione della velocità variabile.Ridurre la spinta sulla fresatrice
Fa un rumore insolito	Ostruzione meccanicaL'indotto ha sezioni in cortocircuito	Contattare il centro riparazioniContattare il centro riparazioni
Vibrazione eccessiva	La boccola è allentata.Codolo della fresa piegato	Serrare la boccola e controllare che l'adattatore alla boccola (se inserito) sia montato correttamente.Sostituire la fresa
Si formano molte scintille all'interno della carcassa del motore	Le spazzole non si muovono liberamenteIndotto in cortocircuito o in circuito apertoCollettore sporco	Scollegare dalla presa, togliere le spazzole, pulire o sostituireContattare il centro riparazioniContattare il centro riparazioni
Micro regolatore duro o che non gira	Blocco affondo inseritoSelettore di affondi in posizione “Bloccato”	Sganciare la leva di blocco affondoSpostare il selettore della modalità di affondo su “Sblocca” Vedere “Affondo con impugnatura girevole”
La leva di blocco affondo non si blocca	Leva di blocco affondo non in posizione corretta	Riposizionare la leva di blocco affondo come descritto in “Affondo libero”
La protezione sull'interruttore di accensione non si sgancia	La fresatrice affonda alla profondità massima - posizione di boccola bloccata	Ridurre la profondità di affondo
Non affonda in posizione di blocco boccola	Interruttore su “On” • Interruttore su “Off”.

COLLARE DI FISSAGGIO

Viene fornita una seconda boccola da utilizzare con le frese con codolo piccolo.

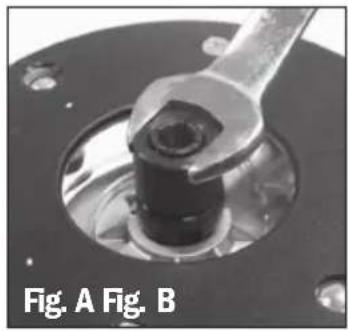

Con la fresatrice in posizione di blocco boccola usare la chiave per svitare la boccola standard, girare in senso antiorario e toglierla dalla fresatrice.

Serrare la boccola di riduzione al suo posto.

Quando la fresatrice è collegata alla presa di corrente, l'interruttore (b) si illumina (sia in posizione "on" che "off").

La protezione sull'interruttore trasparente (a) impe- disce l'accensione accidentale della fresatrice Fig. 1. Deve essere spostata prima che la fresatrice possa essere accesa. La protezione rimane aperta fino a quando la fresatrice viene spenta. Fig. 2.

La velocità della fresatrice deve essere regolata secondo la dimensione della fresa. L'impostazione più alta è adatta a frese di dimensione normale, mentre per le frese grandi occorre un'impostazione più bassa. La velocità deve essere ridotta anche se compaiono segni di bruciatura sul pezzo da lavorare.

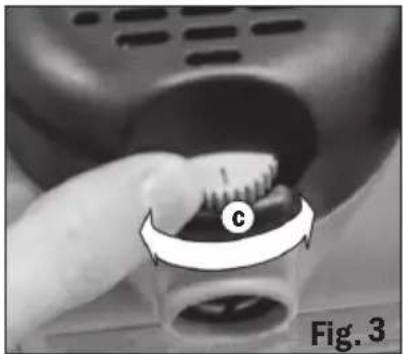

Il Controllo Velocità (c) indica da 1 a 5, che corrispondono approssimativamente alle velocità indicate qui di seguito.

Impostazione giri/min

1	8.000
2	10.000
3	14.000
4	18.000
5	20.000

Girare il selettore per selezionare la velocità desiderata. Fig. 3

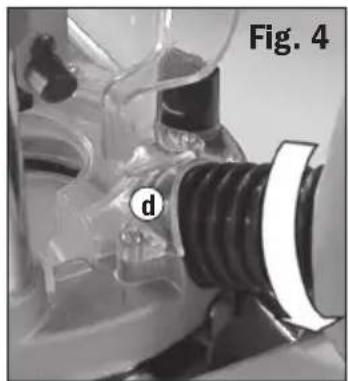

La Fresatrice CMT è dotata di un bocchettone polvere (d) per l'aspirazione efficace dei trucioli. Si possono utilizzare tubi da 38mm (1-1/2") dia. Il tubo si avvita in posizione con filetto sinistrorso (antiorario). Fig. 4

REGOLAZIONE DELLA PROFONDITÀ DI TAGLIO

Esistono tre metodi per la regolazione della profondità di taglio, secondo l'accuratezza e il controllo richiesti: Affondo libero, per impostazioni convenzionali & profondità rapida; Affondo con impugnatura girevole, per una regolazione rapida & controllata; e Micro Regolazione, per una impostazione di profondità precisa su tutta la gamma di affondi.

AFFONDO LIBERO

1. Le regolazioni di profondità con affondo libero si possono eseguire premendo il pulsante di selezione della modalità di affondo. Premerlo dentro la maniglia fino a quando si blocca all'interno Fig. 6.
2. Rilasciare la leva di blocco affondo (g). Spingere il corpo della fresatrice fino a quando si raggiunge la profondità desiderata. Bloccare nuovamente la leva di blocco affondo.

Nota: La posizione della leva di blocco affondo può essere modificata togliendo la vite e riposizionando la leva sul bullone. Serrare di nuovo strettamente.

1. Le regolazioni di profondità con affondo con impugnatura girevole possono essere effettuate quando il pulsante di selezione della modalità di affondo è a filo con l'impugnatura. Se è bloccato, premere il pulsante di selezione della modalità di affondo all'interno per farlo uscire a filo dell'impugnatura. Controllare che la leva di blocco affondo sia sbloccata Fig. 8.
2. Schiacciare l'anello sull'impugnatura girevole e ruotare l'impugnatura per alzare o abbassare la fresa. Rilasciare l'anello alla profondità desiderata, facendolo uscire (pop out), bloccando la fresatrice nella collocazione desiderata. Fig. 9
3. Bloccare la leva di blocco affondo, in particolare per tagli pesanti.

MICRO REGOLAZIONE

- Da usare solo in modalità Affondo con impugnatura girevole.

1. Sbloccare il selettore di modalità di affondo e controllare che la leva di blocco affondo sia sbloccata Fig. 10a.
   Nota: Se si gira la manopola di micro regolazione con la leva di blocco affondo inserita, la manopola di micro regolazione inizia a fare click ma la profondità di taglio rimane invariata
2. Girare la manopola di micro regolazione in senso orario per aumentare la profondità di taglio e in senso antiorario per ridurre la profondità. Fig 10b.
   Nota: Quando si raggiunge la fine della gamma di regolazione della profondità di taglio la manopola di micro regolazione offre una maggiore resistenza e inizia a fare “click”.
3. Bloccare la leva di blocco affondo, in particolare per tagli pesanti.

1. Girare l'interruttore di accensione (b) su "off", facendo chiudere la protezione (a) (Fig. 1). (La protezione si chiude e si blocca quando il blocco boccola è inserito.)
2. Aspettare che la fresa sia completamente ferma poi mettere la fresatrice alla profondità massima o in modalità affondo con impugnatura girevole. Fig. 11. Nota: controllare che il blocco profondità (k) sia sbloccato (vedere Fig. 13 di seguito). La boccola ora deve sporgere dalla base (e dal banco di fresatura CMT se montato), consentendo facile accesso.
3. Usare la chiave inglese (j) in dotazione per girare leggermente la boccola, per far scattare il blocco boccola. Una volta bloccata, girare la chiave in senso antiorario per sganciare o in senso orario per serrare la fresa. Fig. 12.

Nota: Quando si montano le frese, controllare che il codolo sia inserito completamente nella boccola.

1. Riportare la fresatrice ad una profondità di taglio normale. In questo modo si sblocca il blocco boccola e si sgancia la protezione dell'interruttore, consentendo l'accesso all'interruttore di accensione.

La profondità di taglio può essere preimpostata accuratamente utilizzando il blocco profondità (k) e la torretta (l) in modalità affondo libero.

1. Allentare il blocco della profondità di taglio (m) e ritrarre completamente il blocco profondità, poi serrare nuovamente. Fig. 13.
2. Impostare la/e rotella/e zigrinata/e (n) alla profondità desiderata utilizzando le scale sul montante della torretta. Fig. 14.

3. Montare la fresa e regolare la profondità di affondo fino a quando la punta della fresa è a livello con lo "zero dato" (ad es. la base della fresatrice o la superficie del banco di fresatura). Fig. 15.

4. Ruotare la torretta fino a quando il montante fissato della torretta è in linea con il blocco della profondità. Rilasciare il blocco, consentendogli di muoversi sul montante, poi serrare nuovamente. Fig. 16.

5. Ruotare nuovamente la torretta fino a quando il bullone della rotella zigrinata desiderata è in linea con il blocco. Fig. 17. Affondare fino a quando il blocco profondità vuoto si posiziona sul bullone e colpisce la rotella. Bloccare la leva di blocco affondo (g).

Nota: la profondità di affondo deve essere ridotta prima che la torretta possa essere ruotata in un'altra posizione di blocco.

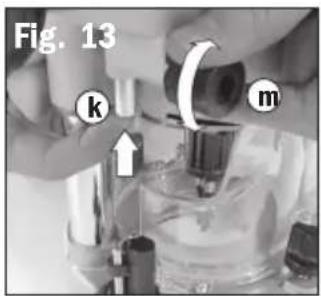

Fig. 13 k m

Fig. 14 n l

• Utilizzare sempre entrambe le mani per controllare la fresatrice e controllare che il pezzo da lavorare sia bloccato saldamente per impedire eventuali movimenti durante la lavorazione. Fig. 18.
• Non utilizzare mai la fresatrice a mano libera senza una qualche forma di guida. La guida può essere data da una fresa a cuscinetto, dalla guida diritta in dotazione o da un bordo diritto (ad es. un listello stretto con un morsetto al pezzo da lavorare come illustrato in Fig. 18).
• Muovere sempre in direzione contraria alla direzione di rotazione della fresa (in senso orario, come indicato dalle frecce sulla base della fresatrice). Fig. 19.
• Non utilizzare la fresatrice capovolta se non è montata saldamente su un banco di fresatura ben protetto (ad es. di marca CMT).

GRUPPO DELLA BASE

La Base (o) fornita con la fresatrice CMT può essere utilizzata come base allargata, come guida diritta o come guida per il taglio circolare.

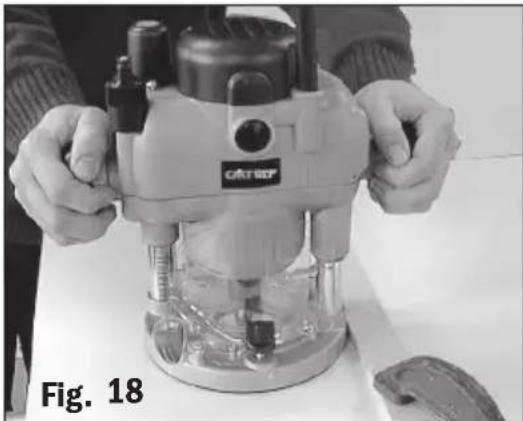

MONTAGGIO DELLA GUIDA DIRITTA

1. Allentare le manopole di montaggio (p) fino a quando sono a circa 10 mm (3/8") sopra la base della fresatrice.
2. Posizionare la fresatrice all'interno delle tacche sulla base (o), con le manopole sopra le due scanalature per chiavetta. Nota: la fresatrice può essere montata con la parte allungata a destra o a sinistra, dipende da quale lato è necessario il supporto. Per lavorazioni sui bordi, posizionare l'interruttore sulla parte corta della base, come illustrato in Fig. 23.
3. Spingere le manopole di montaggio fino a quando le teste dei bulloni si posizionato all'interno dei fori, quindi infilare la fresatrice fino a quando si inserisce nelle tacche di posizionamento. Fig. 21. Serrare strettamente le manopole.
4. Allentare le manopole della guida diritta (q) di alcuni giri e far scorrere la guida (r) sulla base dal lato scelto. Fig. 22. Bloccare all'impostazione desiderata serrando entrambe le manopole della guida.

La base della guida (o) fornisce maggiore stabilità quando si utilizzando frese a cuscinetto lungo un bordo. Per questo tipo di tagli non viene utilizzata la guida diritta (r).

Posizionare una mano sulla parte lunga della base, premendola sul pezzo da lavorare e afferrare l'impugnatura della fresatrice, nel punto più lontano possibile, con l'altra mano. Fig. 23.

Nota: posizionare la fresatrice con l'interruttore il più vicino possibile alla mano destra.

Guida diritta

Montare la guida diritta (r) sull'estremità corta della base (o) per utilizzarla quando si eseguono lavorazioni sui bordi con frese non a cuscinetto. Utilizzare le posizioni delle mani illustrate in Fig. 23.

Quando la fresatura deve avvenire ad una certa distanza dai bordi, montare la guida diritta all'estremità lunga della base. Fig. 24.

Se si utilizza una fresa di diametro molto grande può essere necessario fissare blocchi di legno alle facce della guida con i fori per le viti, per essere certi che la fresa non tocchi la guida.

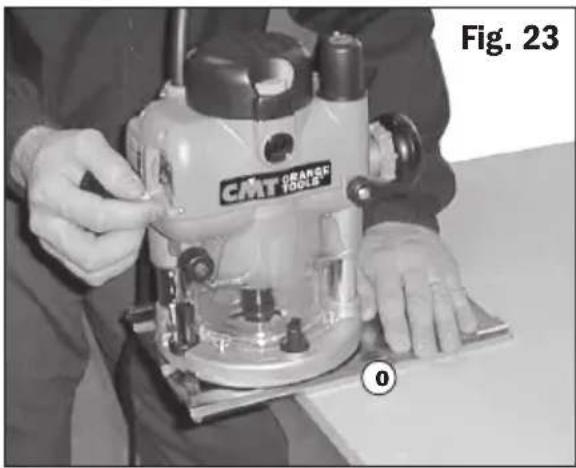

Guida per taglio circolare

1. Montare la base (o) (senza la guida diritta) alla fresatrice.
2. Togliere l'attacco dell'asse di rotazione (s) dalla base e fissarlo al centro del lavoro usando un chiodino o una vite attraverso uno dei piccoli fori esistenti. Fig. 25. Lasciare montato il bullone dell'attacco dell'asse di rotazione.
3. Posizionare la fresatrice e la base sull'attacco dell'asse di rotazione e riposizionare rondella e galletto.

Con l'interruttore in posizione "Off", ruotare la fresatrice lungo il percorso previsto per controllare il cerchio e fare eventuali regolazioni.

1. Tagliare il cerchio con passate successive, abbassando la profondità di taglio di circa 2 mm (1/16") ad ogni passata. Non tentare un taglio profondo con una sola passata.

Tagli passanti: Se si taglia completamente il materiale, montare un asse di scarto sotto il pezzo da lavorare. Fig. 26. Tagliare un cerchio di dimensioni maggiori, quindi quando il taglio è completo, ridurre il diametro e lavorarlo alla dimensione desiderata, usando passate leggere, alla profondità totale.

- Il montaggio e l'utilizzo della fresatrice su un banco di fresatura CMT devono avvenire secondo quanto indicato nella documentazione fornita con il banco di fresatura.

Benché la fresatrice CMT sia progettata per un utilizzo comodo ed efficiente sulla maggior parte dei banchi di fresatura, è particolarmente adatta ai banchi a marchio CMT.

Le regolazioni della fresatrice sono estremamente semplici da eseguire usando le funzionalità uniche descritte in precedenza nel manuale. Vedere “Montare e cambiare le frese” e “Regolazione profondità di taglio”.

MONTAGGIO DELLA MOLLA DI AFFONDO

La molla di affondo è fornita come accessorio della fresatrice. È progettata per essere impiegata quando si utilizza la funzionalità di affondo della fresatrice.

1. Impostare la fresatrice al massimo della gamma di affondo e bloccare la leva di blocco affondo.
2. Allentare la vite piccola (in senso antiorario) accanto al cappuccio della molla di affondo (t) con alcuni giri. Ruotare leggermente il cappuccio in senso antiorario per toglierlo.
3. Far scivolare la molla attraverso il codolo sul cappuccio della molla di affondo e posizionarla al punto di ingresso per la molla.
4. Applicare forza sufficiente e tenere saldamente il cappuccio della molla per spingere la molla verso il basso e bloccare il cappuccio della molla di affondo sotto la vite.
5. Serrare nuovamente la vite in senso orario quando è in posizione.

TOGLIERE LA MOLLA DI AFFONDO

1. Impostare la fresatrice al massimo della gamma di affondo e bloccare la leva di blocco affondo.

2. Allentare la vite piccola accanto al cappuccio della molla di affondo (t) con alcuni giri. Ruotare leggermente il cappuccio in senso antiorario per toglierlo. Fig. 27.

Nota: tenere saldamente il cappuccio quando si rilascia tensione dalla molla.

1. Togliere la molla e riporla in un luogo sicuro.

2. Riposizionare il cappuccio della molla di affondo e serrare nuovamente la vite.

AVVERTENZA: Togliere la molla di affondo solo quando la fresatrice è montata sotto un banco di fresatura. Controllare che sia sempre montata nel caso di utilizzo manuale.

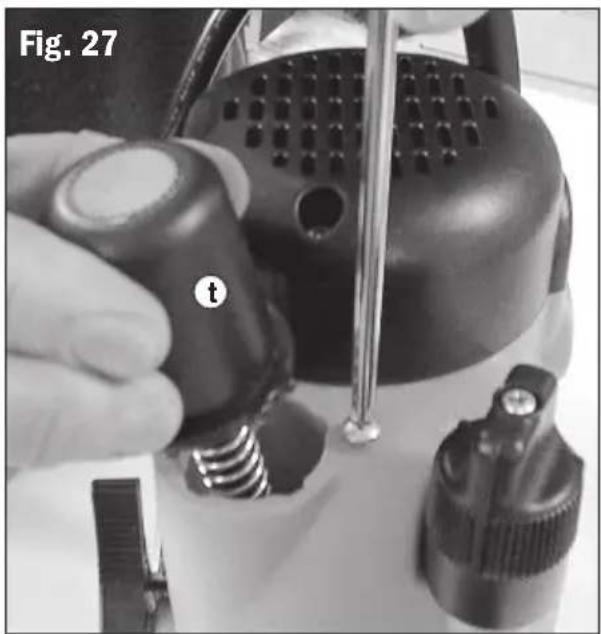

Fig. 27 t

ROTAZIONE BANCO

1. Montare correttamente e saldamente la fresatrice sul banco di fresatura come illustrato nelle istruzioni del banco di fresatura. Capovolgere il banco (con la fresatrice montata).

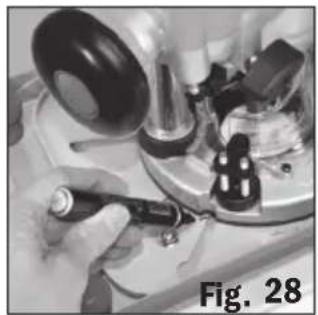

2. Con un pennarello tracciare il contorno nella base della fresatrice sulla parte inferiore del banco di fresatura. Completare la marcatura per formare un cerchio di circa 1,3 cm (1/2") di diametro.
3. Togliere la fresatrice ed eseguire un foro pilota attraverso il centro del cerchio. Con una punta da 1,3 cm (1/2") eseguire il foro di accesso definitivo.

AVVERTENZA: Togliere eventuali sbavature con una lima rotonda.

1. Rimontare la fresatrice e girare il banco di fresatura dal lato giusto.
2. Montare l'impugnatura di rotazione del banco (N) attraverso il foro nel banco e spingerla sul meccanismo di rotazione della fresatrice.

AVVERTENZA: Se necessario allargare il foro con una lima tonda.
6. Rilasciare la leva di blocco affondo e usare l'impugnatura girevole per impostare la profondità di taglio.

SEGNI DI CALIBRAZIONE:

Ogni linea sulla rotella girevole rappresenta incrementi di profondità di taglio di 0,2 mm (1/128"). Un giro completo di 360 gradi equivale a una regolazione di profondità di 2 mm (3/32").

1. Bloccare nuovamente la leva di blocco affondo e iniziare il lavoro.

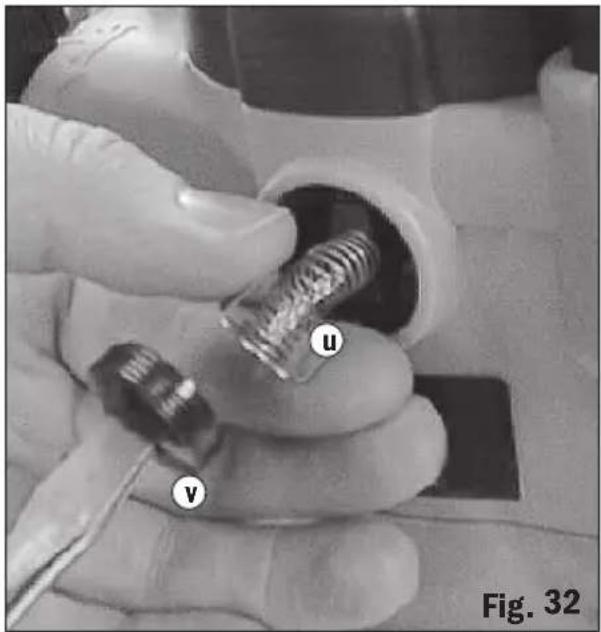

SOSTITUZIONE SPAZZOLE

Le spazzole (u) sono una parte soggetta ad usura, devono essere controllate regolarmente e sostituite quando sono consumate.

1. Con la fresatrice staccata dalla presa di corrente, svitare i cappucci delle spazzole (v) posizionati sulla parte anteriore e posteriore del motore.
2. Togliere le spazzole tirando con attenzione le molle sporgenti. Fig. 32.
3. Se una delle spazzole (u) è consumata a meno di 6 mm (1/4"), devono essere entrambe sostituite con spazzole di ricambio originali CMT - disponibili presso i centri riparazione autorizzati CMT.

CMT non è responsabile di eventuali danni o lesioni causati da riparazioni non autorizzate della fresatrice o dall'utilizzo non corretto dell'utensile.

Fig. 32

GARANZIA CMT CMT garantisce all'acquirente del prodotto che se eventuali componenti dovessero dimostrarsi difettosi a causa di difetti di materiale o di manodopera entro 1 ANNI dalla data di acquisto originale, CMT provvederà alla riparazione o a propria discrezione alla sostituzione della parte difettosa gratuitamente.

La garanzia non si applica all'utilizzo commerciale né si estende alla normale usura o a danni conseguenti ad incidenti, errato utilizzo o utilizzo improprio.

Se il prodotto è difettoso o richiede una riparazione chiamare il avere indicazioni sul centro riparazioni autorizzato CMT più vicino. La garanzia non comprende eventuali spese da e verso l'utente. Se fuori Australia, contattare l'ufficio CMT più vicino (dettagli nel seguito) per accordi per la riparazione o la sostituzione del prodotto.

Data di acquisto: ____/____/____

Modello: CMT7E

Numero di serie:

(sull'etichetta del motore)

Conservare la ricevuta come prova d'acquisto

Kaufdatum: ____/____/____

Modell: CMT7E

Seriennummer: ____

Dichiarazione di conformità C€

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745-1, EN 60745-2-17, EN 61000-4-4, EN 61000-4-5, 61000-6-3 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE, 2006/95/CE.

C.M.T. UTENSILI S.p.A.

Via della Meccanica, sn

61122 Pesaro

Fraz. Chiusa di Ginestreto - Italy
