MANUALE UTENTE PE 150 18.0-EC Flex

Simboli utilizzati 38

Simboli sull'apparecchio. 38

Per la vostra sicurezza 38

Rumore e vibrazione 41

Dati tecnici 42

Guida rapida 43

Istruzioni per l'uso 44

Manutenzione e cura ..... 48

Istruzioni per la rottamazione e lo smaltimento 48

Conformità C € 49

Esclusione della responsabilità ..... 49

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 49)!

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile ed agire conformemente:

• queste istruzioni per l'uso,
  – le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti-N°: 315.915),
  – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usare la lucidatrice solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.
  Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La lucidatrice è prevista

• per l'impiego professionale nell'industria e nell'artigianato,
• per lavori di lucidatura di qualsiasi specie con spugne per lucidare, pelli di agnello e di lana, dischi di feltro, disco per pulitura,
• per l'impiego con utensili per lucidatura, che sono autorizzati per una velocità minima di 1500 rpm.

Avvertenze di sicurezza per la lucidatura

PERICOLO!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie.

Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

■ Usare questo elettroutensile come lucidatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
- Questo elettroutensile non è idoneo per la levigatura, smerigliatura a carta abrasiva, per lavori con spazzole metalliche e per troncare. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile. L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Le flange o altri accessori devono essere precisamente adatti al mandrino di questo elettroutensile. Gli utensili non esattamente adatti al mandrino dell'elettrotensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
■ Non impiegare utensili danneggiati. Prima di ogni impiego, controllare se gli utensili montati presentano scheggiature ed incrinature. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'uten- sile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione

dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione acustica, guanti protettivi o il grembiule speciale, che protegge da piccole particelle di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro.

Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.

- Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.

■ Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.

■ Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.
■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.
- Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi.

Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo.
Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.
Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'uten- sile impiegato può raggiungere la mano.
- Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della lucidatrice nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.

Avvertenze di sicurezza speciali per la lucidatura:

■ Evitare la presenza di parti sciolte delle cuffie per lucidare, specialmente i lacci di fissaggio. Sistemare nell'interno o tagliare i lacci di fissaggio.

I lacci di fissaggio sciolti durante la rotazione del disco possono colpire le dita o impigliarsi nel pezzo.

Ulteriori avvertenze di sicurezza

■ Premere l'arresto dell'alberino solo quando l'utensile è fermo.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745-2-3.
Il livello di rumore stimato A dell'apparecchio è tipicamente:
– Livello di pressione acustica L_pA : 69,8 dB(A);
– Livello di potenza acustica LWA: 80,8 dB(A);
- Insicurezza: K = 2,5 dB.
Valore totale di vibrazione (nella lucidatura di superfici verniciate): - Valore di emissione a _h : <3,4 m/s ^2 - Insicurezza: K = 0,5 m/s

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745-2-3 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

		PE 150 18.0-EC
Tipo di apparecchio Lucidatrice
Tensione nominale V 18
Batteria		AP 18.0/2,5AP 18.0/5,0
Attacco utensile M14
∅ max. utensile mm 160
Numero giri a vuoto g/min (150)* 900-1.450
Peso secondo la «EPTA-procedure 1/2003» (senza batteria)	kg 1,9
Peso batteria- AP 18.0/2,5- AP 18.0/5,0	kgkg	0,420,72
Durata media della batteria (a seconda del numero di giri, del diametro dell'utensile, del carico di lavoro ecc...) - AP 18.0/2,5- AP 18.0/5,0	minmin	1530
Livello rumore stimato A conforme alla norma EN 60745-2-3 (vedi «Rumore e vibrazione»):
Livello di pressione acustica L_pA	dB(A)	69,8
Livello di potenza acustica L_WA	dB(A)	80,8
Insicurezza K db 2,5
Valore totale di vibrazione conforme alla norma EN 60745-2-3 (vedi «Rumore e vibra-zione»):
Valore di emissione a_h	m/s ^2	<3,4
Insicurezza K	m/s ^2	0,5

* Numero di giri all'avviamento, funzione acceleratore

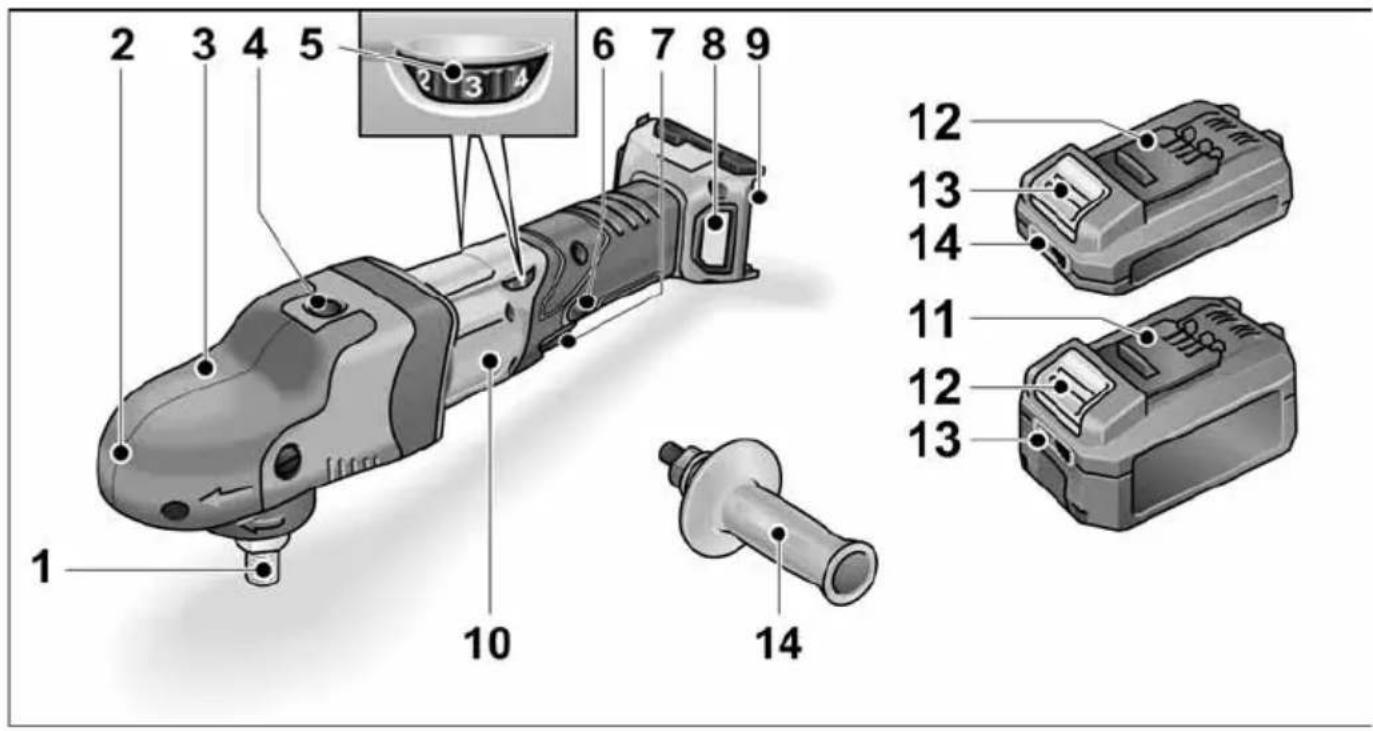

Guida rapida

1 2 3 4 5 6 7 8 9 10 12 13 14 11 12 13 14

1 A l b e r i n o

2 Testa ingranaggi nella copertura di presa

Con uscita aria e freccia per il senso di rotazione.

3 Vite di fissaggio per copertura di presa

4 Arresto alberino

Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.

5 Rotella di regolazione per preselezione velocità

Blocca l'interruttore (7) in funzionamento continuo.

7 Interruttore

Per accendere e spegnere, nonché per accelerare fino alla velocità preselezionata.

8 Copertura filtro

9 Vano d'inserimento batteria

10 Targhetta d'identificazione

11 Batteria al litio (2,5 Ah o 5,0 Ah)

12 Tasto di sbloccaggio per la batteria

13 Indicatore della condizione della batteria

14 Maniglia

Istruzioni per l'uso

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Prima della messa in funzione

Disimballare la lucidatrice e controllare se la fornitura è completa ed esente da danni di trasporto.

AVVISO

Alla consegna le batterie non sono completamente cariche. Prima del primo impiego, caricare le batterie completamente. Osservare le istruzioni per l'uso del caricabatterie.

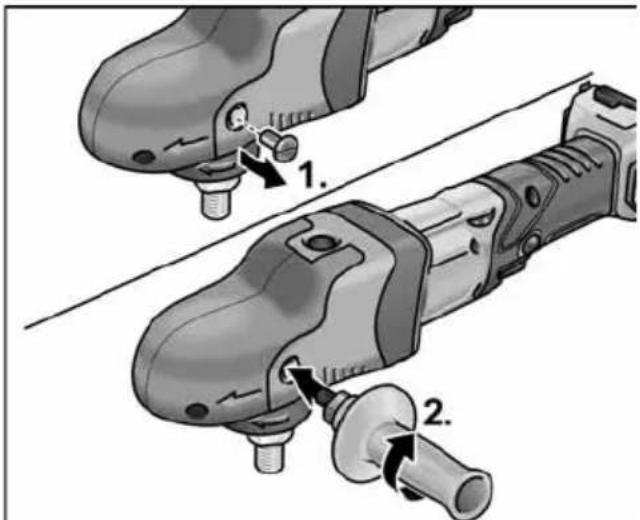

Montare l'impugnatura supplementare

Per maneggiare meglio la lucidatrice si può montare l'impugnatura supplementare.

A tal fine rimuovere la vite di fissaggio sul lato della cuffia sul quale si vuole montare l'impugnatura.

Quando si smonta l'impugnatura, rimontare la vite che è stata rimossa.

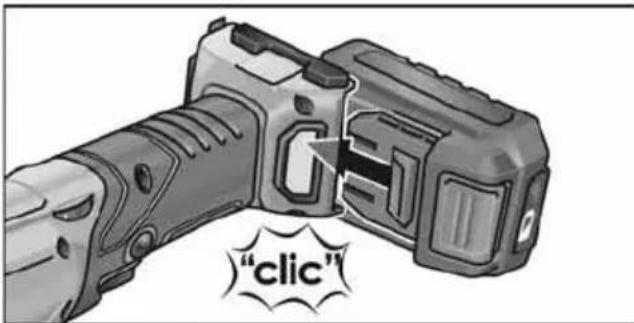

Inserimento / sostituzione della batteria

■ Spingere la batteria carica fino a farla scattare completamente nell'elettroutensile.

"clic"

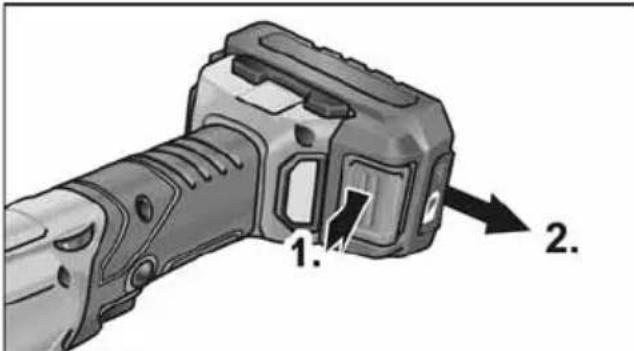

■ Per la rimozione premere i pulsanti di sblocco (1.) ed estrarre la batteria (2.).

1. 2.

PRUDENZA!

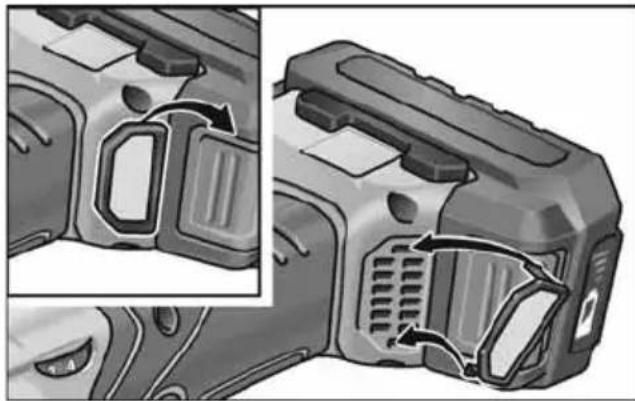

Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa può mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

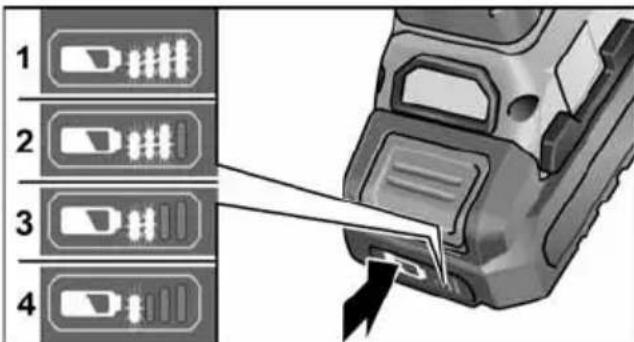

Condizioni di carica della batteria

■ Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.

1 2 3 4

Se uno dei LED lampeggia, la batteria deve essere ricaricata. Se, dopo aver premuto il tasto, non si accende alcun LED, la batteria è guasta e deve essere sostituita.

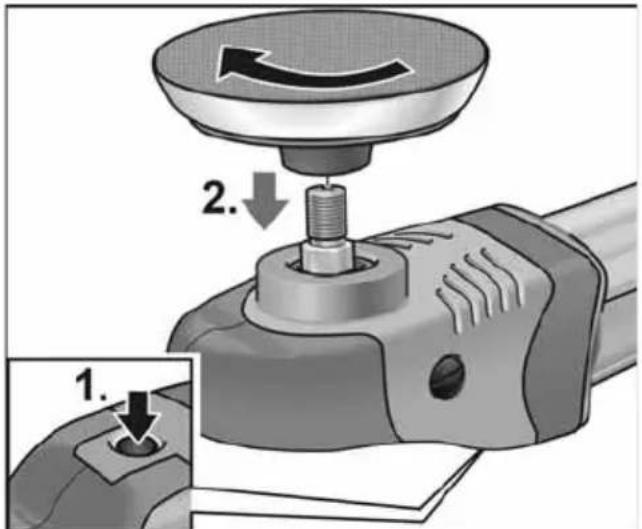

Fissaggio del supporto utensile

■ Rimuovere la batteria.
■ Premere l'arresto dell'alberino e manti- nerlo premuto (1.).

1. 2.

■ Avvitare il supporto utensile (platorello a strappo) in senso orario sul mandrino e serrare bene a mano (2.).
■ Fissare l'utensile sul supporto utensile.
■ Inserire la batteria.
■ Accendere la lucidatrice (arresto disinserito) e lasciarla funzionare per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
■ Spegnere la lucidatrice.

Sostituzione del supporto utensile

■ Rimuovere la batteria.
■ Premere l'arresto dell'alberino e manti- nerlo premuto.
■ Ruotare il supporto utensile in senso antiorario e svitarlo dal mandrino.
■ Fissare un supporto utensile nuovo (vedi sopra).
■ Inserire la batteria.

Avvertenze per il fissaggio degliutensili

PRUDENZA!

Fissare l'utensile sul supporto utensile in modo che risulti correttamente centrato. Gli squilibri possono causare danni all'apparecchio. Il risultato di lavoro può peggiorare.

i AVVISO

Per questo modello impiegare sempre accessori originali FLEX. In caso d'impiego di accessori non originali FLEX, possono verificarsi risultati di lucidatura non ottimali, maggiori vibrazioni, maggiore usura nonché danni all'apparecchiatura.

Avvertenze sull'usura della spugna

i AVVISO

In generale con la lucidatura con movimento eccentrico libero, l'usura della spugna è enormemente superiore rispetto alla lucidatura rotativa o alla lucidatura con movimento eccentrico ad azionamento forzato. A causa del tipo d'azionamento questa forma d'usura non si verifica all'esterno della spugna, ma al suo interno. Tanto maggiore o più duratura è la sollecitazione subita dalla struttura delle celle, tanto maggiore è il loro danneggiamento e tanto più rapido è lo sviluppo di calore d'attrito, con inevitabili danni conseguenti. Una tale usura della spugna non è osservabile dall'esterno. In questo caso, per evitare danni da surriscaldamento dell'apparecchiatura, l'unica soluzione è rappresentata da una puntuale sostituzione e dal relativo smaltimento.

Accendere e spegnere

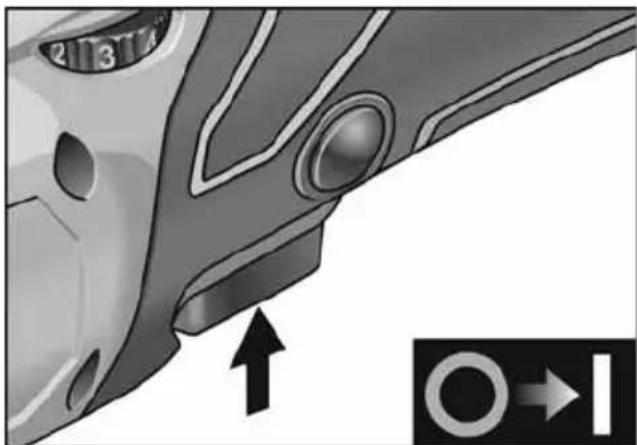

Servizio discontinuo senza arresto del bilico

■ Premere e mantenere premuto l'inter-ruttore (1.).
■ Per spegnere rilasciare l'interruttore.

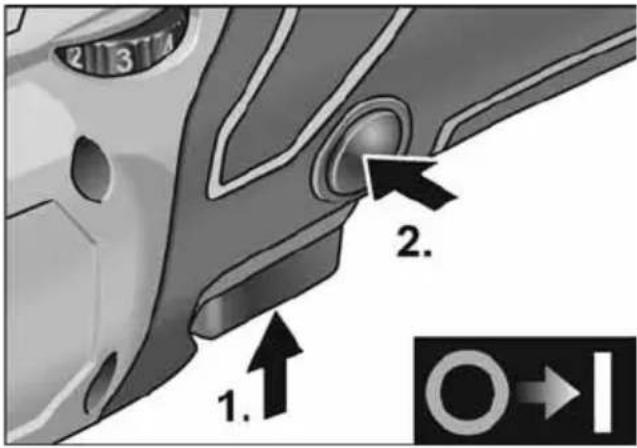

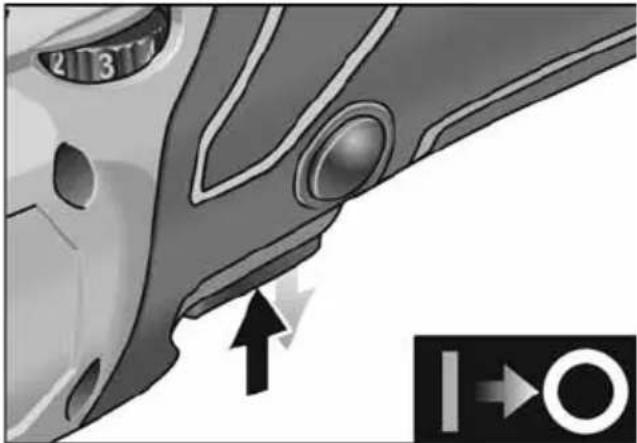

Servizio continuo con arresto del bilico

1. 2. 2.

■ Premere l'interruttore e mantenerlo premuto (1.).
■ Per l'arresto mantenere premuto il pulsante di arresto e rilasciare l'interruttore (2.).

■ Per spegnere premere brevemente e rilasciare l'interruttore.

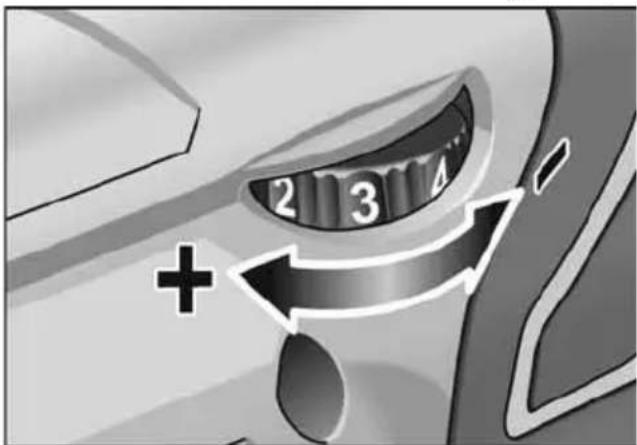

Preselezione del numero di giri

2 3 Δ +

■ Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.

■ Azionando delicatamente l'interruttore si accelera l'apparecchio fino al numero di giri preselezionato.

PRUDENZA!

Pericolo di ferite a causa di distruzione dell'utensile. Utilizzare utensili adeguati al compito di lavoro.

i AVVISO

In caso di sovraccarico o surriscaldamento dovuto a esercizio prolungato, l'apparecchiatura si disattiva. Per proseguire il lavoro, disattivare e riattivare l'apparecchiatura.

Istruzioni per il lavoro

i AVVISO

Dopo avere spento l'apparecchio, l'utensile continua ancora brevemente a girare. Se s'impiega pasta per lucidare, usare per ogni tipo pasta un diverso utensile.

La spugne possono essere lavate a macchina. Altre informazioni sui prodotti del produttore www.flex-tools.com.

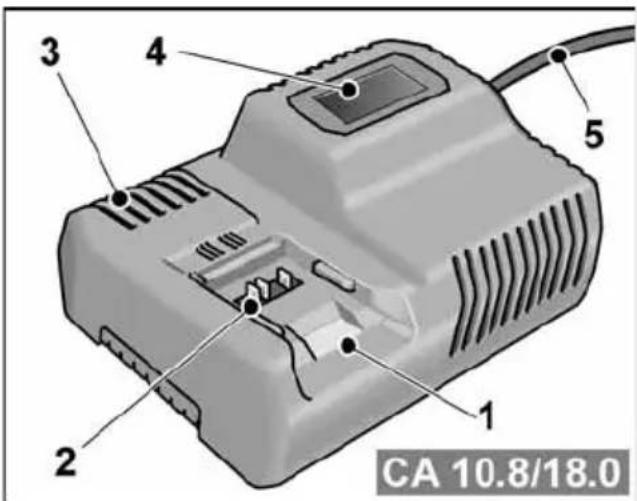

Caricabatteria

1 Vano inserimento batteria
2 Contatti
3 Fessure di ventilazione
4 Display per l'indicazione della condizione di esercizio
5 Cavo di rete con spina di rete

Il caricabatteria CA 10.8/18.0 è concepito per il caricamento di batterie FLEX dei tipi

Avvertenze per una lunga durata della batteria

PRUDENZA!

• Non caricare mai le batterie a temperature inferiori a 0 °C o superiori a 55 °C.
• Non caricare mai le batterie in ambienti con elevata umidità dell'aria o elevata temperatura ambiente.
• Durante il processo di carica non coprire le batterie o il caricabatteria.
• Una volta concluso il processo di carica estrarre la spina di rete del caricabatteria.

Durante il processo di carica la batteria e il caricabatteria si scaldano.

È un fenomeno normale!

Le batterie agli ioni di litio non soffrono del noto «effetto memoria». Tuttavia la batteria dovrebbe essere ricaricata solo quando è completamente scarica e il processo di ricarica dovrebbe essere concluso solo quando la batteria è completamente ricaricata.

Se le batterie restano inutilizzate per un lungo periodo, caricarle parzialmente e conservarle in un luogo freddo.

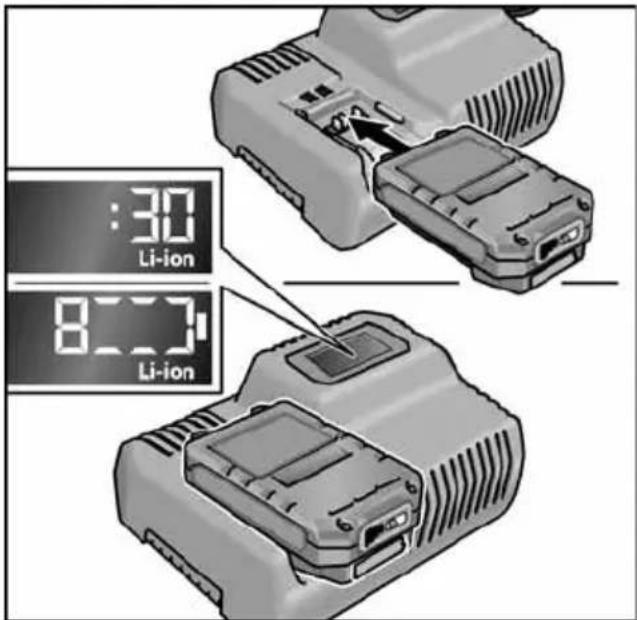

Processo di carica

PRUDENZA!

Inserire nel caricabatteria in dotazione solo batterie originali.

■ Inserire la spina di rete del caricabatteria. La retroilluminazione del display si accende per 2 secondi a luce verde, quindi si spegne. In questo modo il display segnala OK.

:30 Li-ion 8:30 Li-ion

■ Inserire la batteria completamente nel caricabatteria fino allo scatto.

• Sul display vengono visualizzate alternativamente la durata residua del processo di carica (tempo mancante al caricamento completo della batteria) e l'illustrazione grafica dello stato di carica.
• La retroilluminazione del display è accesa a luce arancione se la batteria è carica in misura inferiore all'80%.
• A partire da una carica della batteria dell'80%, il display è illuminato a luce verde e viene indicato OK.

■ La batteria è completamente carica quando compare l'indicazione

La retroilluminazione verde si spegne dopo alcuni istanti.

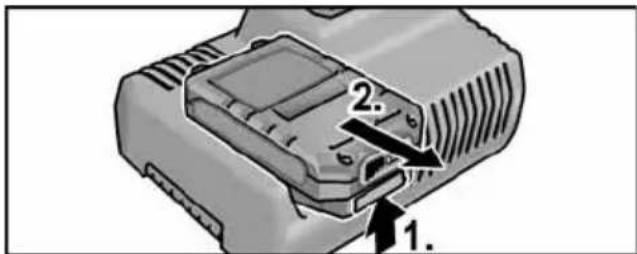

■ Rimuovere la batteria dal caricabatteria.

1. 2.

■ Estrarre la spina d'alimentazione.

AVVERTENZA

Se, dopo l'inserimento della batteria nel caricabatteria, il display lampeggia, è presente un guasto della batteria o del caricabatteria.

Il display lampeggia lentamente. Retroilluminazione arancione.

La batteria è troppo calda o troppo fredda. Il processo di carica inizia quando la batteria ha raggiunto la temperatura di ricarica (0°C...55°C).

Il display lampeggia velocemente. Retroilluminazione rossa.

Estrarre la batteria dal caricabatteria e reinserirla. Se l'indicazione permane identica, la batteria è guasta. Sostituire la batteria o farla controllare in un'officina specializzata.

Se questa segnalazione di guasto si ripete con un'altra batteria, è presente un difetto del caricabatteria. Far controllare il caricabatteria in un'officina specializzata.

Manutenzione e cura

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Pulizia

PERICOLO!

■ Pulire regolarmente l'apparecchiatura e le griglie davanti alle fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

■ Pulire periodicamente il filtro antipolvere.

Estrarre il filtro antipolvere e pulirlo con un soffio di aria compressa asciutta.

Meccanismo

AVVISO

Nel periodo di garanzia non rimuovere completamente la copertura di presa. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, in particolare utensili e mezzi ausiliari di lucidatura, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Prima dello smaltimento rendere inutilizzabili gli elettroutensili dismessi:

• in caso di elettroutensili alimentati mediante cavo elettrico, rimuovendo il cavo di rete,
• in caso di elettroutensili alimentati a batteria, rimuovendo la batteria.

Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Recupero di materie prime anziché smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

ATTENZIONE!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie fuori uso.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C €

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745-2-3 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contenido

- Incertitudine: K = 2,5 dB.

– Incertitudine: K = 0,5 m/s ^2

ATENTIE!
