BRUKSANVISNING PE 150 18.0-EC Flex

* Gasgivningsfunktionens startomdrejningstal

Oversigt

1 2 3 4 5 6 7 8 9 10 12 13 14 11 12 13 14

Utelukkelse av ansvar....106

Symboler som brukes

ADVARSEL!

Henvisninger om avskaffing av gammelt apparat (se side 106)!

■ Spindelstopperen må kun trykkes när verktøyet står stille.

Støy og vibrasjon

Henvisninger om feste av verktøy

FORSIKTIG!

Teckenförklaring 107

Tecken på maskinen 107

För din säkerhet 107

Buller och vibration ..... 109

Tekniska data 110

Översikt 111

Bruksanvisning 112

Underhåll 115

Skrotning och avfallshantering ..... 116

(€-Försäkran om överensstämmelse. 116

Ansvar 116

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs noggrant igenom bruksanvisningen för att minska risken för skador!

Använd skyddsglasögon!

Avfallshantering (skrotning) (se sida 116)!

För din säkerhet

WARNING!

Läs igenom och beakta:

• föreliggande bruksanvisning,
• "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
• regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Denna vinkelslipmaskin är konstruerad enligt modern teknik och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål.

Vinkelslipmaskinen får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ.
  Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Polermaskinen är avsedd

– för användning inom industri och hantverk,
– för all sorts polering med polersvampar, lammullshätta, filtpolerskiva, lumpskiva
– användning med polerverktyg som är godkända för varvtal på minst 1500 r/min.

Säkerhetsanvisningar för polering

WARNING!

Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget.

Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå.

Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.

- Detta elverktyg är avsett för användning som polermaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

• Detta elverktyg är ej lämpligt för slipning, slipning med sandpapper, arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.
  ■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
• Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
  Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
  ■ Flänsar eller andra tillbehör måste passa exakt på elverktygets spindel. Verktyg som inte passar exakt på elverktygets spindel roterar ojämnt, vibrerar starkt och kan leda till att man förlorar kontrollen över verktyget.
  ■ Använd aldrig defekta verktyg. Kontrollera alltid kapskivornas tillstånd (splitter, sprickor) före varje användning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.
  ■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskyddsmask, hörselskydd, skyddshandskar eller specialförkläde för att skydda dig mot små materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde.
Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.
Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.
■ Håll alltid nätsladden på avständ från roterande verktyg.
Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.
■ Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla.
Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.
■ Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material.
Gnistor kan tända dessa material.
■ Använd aldrig verktyg som kräver kylvätska. Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Kast och motsvarande säkerhetsanvisningar

Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt.

Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår.

Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning

vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett kast är följden av missbruk eller felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

• Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.
  Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
  ■ Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
  ■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Backslag stöter elverktyget i motsatt riktning till polerverktygets rotation vid blockeringsstället.
• Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

Särskilda säkerhetsanvisningar för polering

■ Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena.
Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.

Vidare säkerhetsanvisningar

■ Tryck endast på spindelarreteringen när maskinen står stilla.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745-2-3.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå L pA : 69,8 dB(A);
– Ljudeffektsnivå L WA : 80,8 dB(A);
- Osäkerhet: K = 2,5 dB.

Sammanlagt svängningsvärde (vid polering av lackerade ytor):

– Emissionsvärde a h: <3,4 m/s

– Osäkerhet: K = 0,5 m/s

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745-2-3 standardserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

		PE 150 18.0-EC
Typ Polermaskin
Merkespenning V 18
Akku		AP 18.0/2,5AP 18.0/5,0
Verktygshållare M14
Verktygsdiameter max. mm 160
Tomgångsvarvtal rpm (150)* 900-1.450
Vekt i henhold til «EPTA-prosedyre 01/2003» (uten batteri)	kg 1,9
Vekt batteri- AP 18.0/2,5- AP 18.0/5,0	kgkg	0,420,72
Genomsnittlig batteritid (beroende på varvtal, verktygsdiameter, belastning ...) - AP 18.0/2,5- AP 18.0/5,0	minmin	1530
A-uppmätt bullernivå enligt EN 60745-2-3 (se "Buller och vibration"):
Ljudtrycksnivå L_pA	dB(A)	69,8
Ljudeffektsnivå L_WA	dB(A)	80,8
Osäkerhet K db 2,5
Sammanlagt svängningsvärde enligt EN 60745-2-3 (se "Buller och vibration"):
Emissionsvärde a_h	m/s ^2	<3,4
Osäkerhet K	m/s ^2	0,5

* Gasgivningsfunktionens startvarvtal

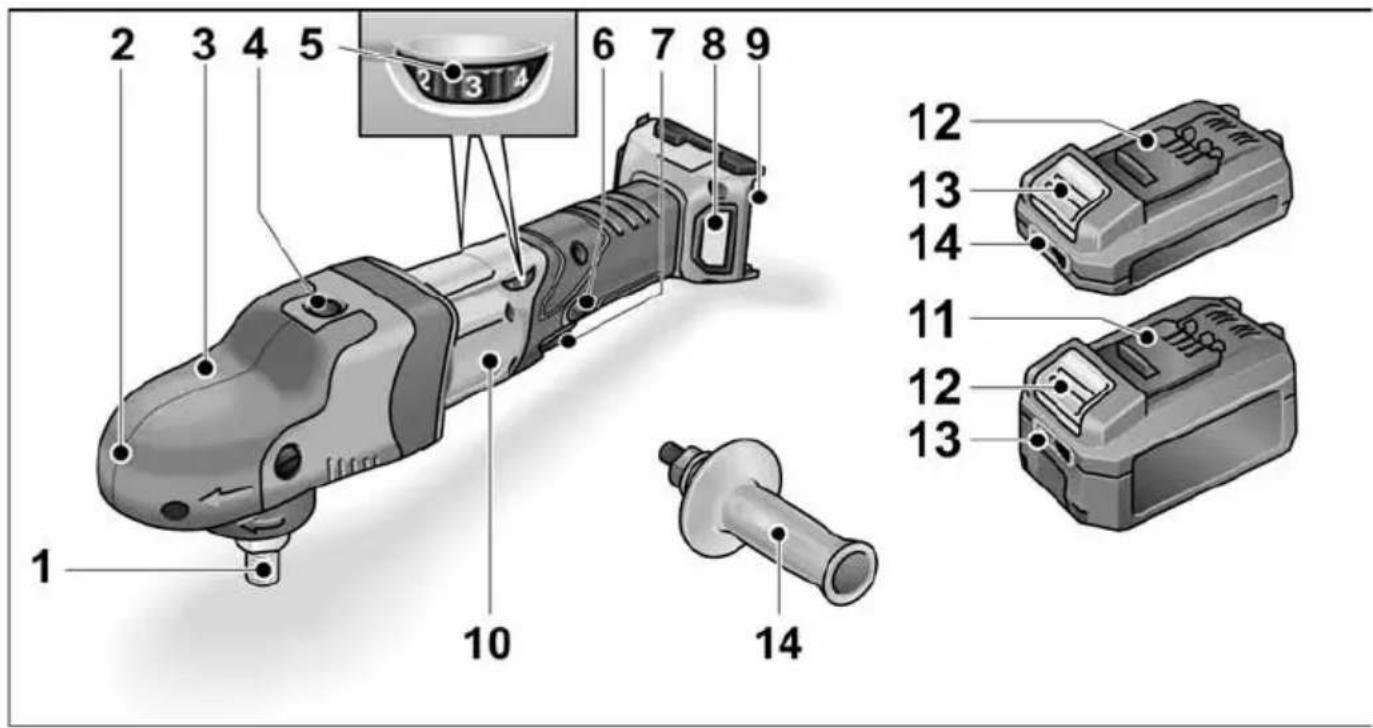

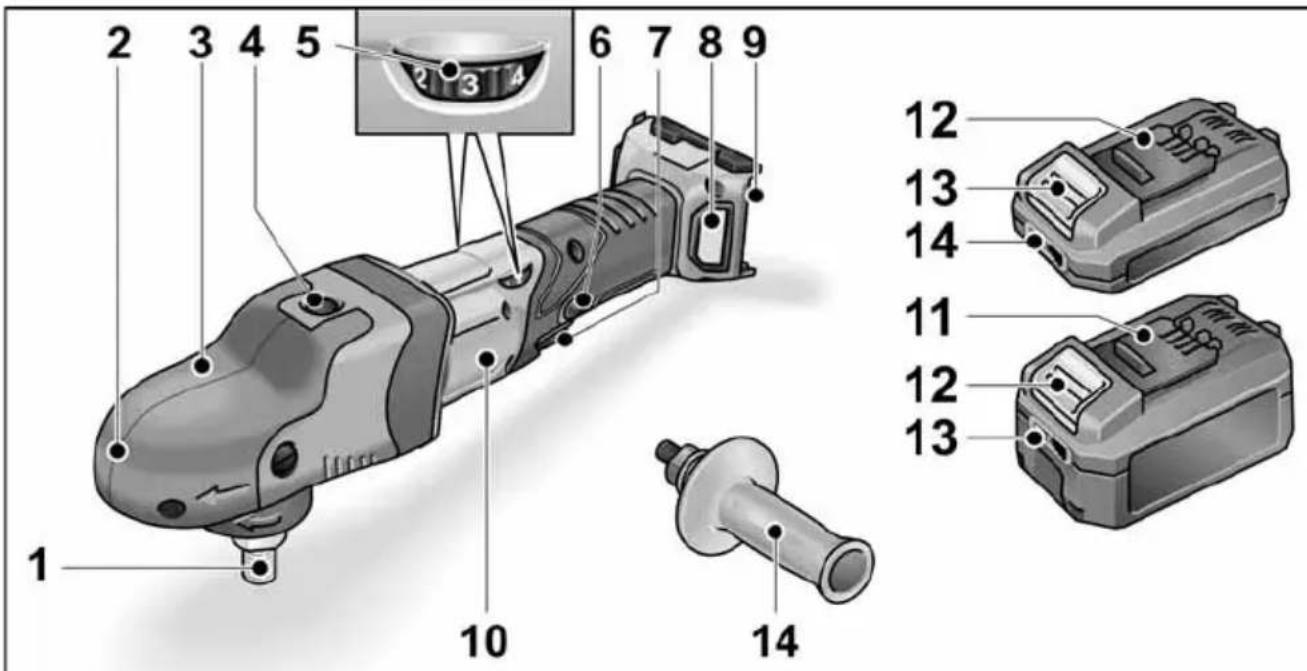

Översikt

1 2 3 4 5 6 7 8 9 10 12 13 14 11 12 13 14

1 Spindel
2 Växelhus med grepphuv
Med luftöppning och rotationsrikt- ningspil.
3 Fästskruv för grepphuv
4 Spindellås
För att läsa spindeln vid verktygsbyte.
5 Hastighetsinställning
6 Spärrknapp
Låser omkopplaren (7) vid kontinuerlig drift.

7 Strömställare

För till- och frånslagning liksom för uppstart till inställt varvtal.

8 Filterövertäckning

9 B a t t e r i f a c k

10 Typskylt

11 Litiumjonbatteri (2,5 Ah eller 5,0 Ah)

12 Frigöringsknapp för batteri

13 Batteriets laddningsindikering

14 Handtag

11 Litiumjonbatteri (2,5 Ah eller 5,0 Ah) 12 Frigöringsknapp för batteri 13 Batteriets laddningsindikering 14 Handtag

Bruksanvisning

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

Före start

Packa upp polermaskinen och kontrollera att leveransen är fullständig och utan transportskador.

OBS

Vid leveransen är batterierna inte helt laddade. Ladda batterierna helt innan maskinen används första gången. Se bruksanvisningen till laddaren.

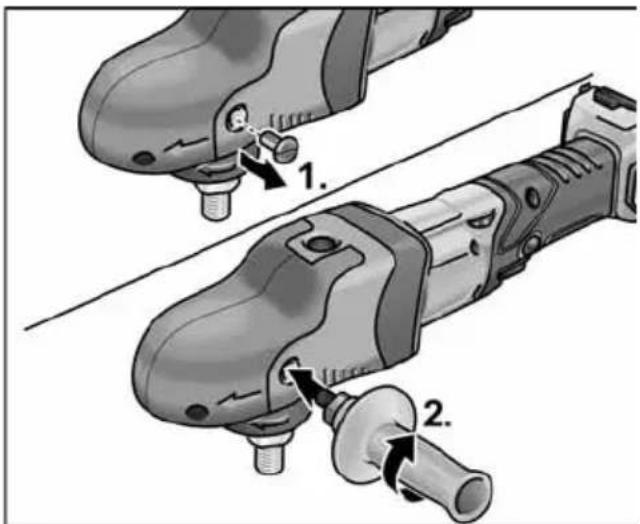

Montering av extrahandtag

Extrahandtaget underlättar hanteringen av maskinen.

Lossa grepphuvens fästskruv på den sida som handtaget ska monteras.

Skruva i den förut lossade skruven igen när handtaget demonterats.

Sätta i/byta batteri

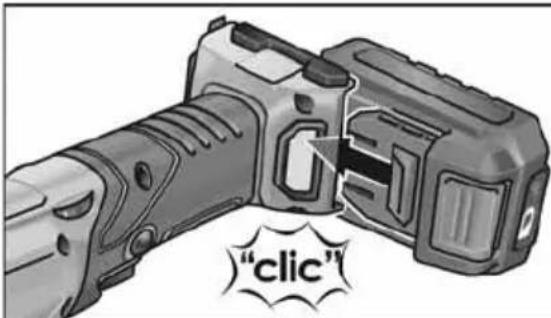

■ Tryck in det laddade batteriet i elverktyget tills batteriet snäpper fast helt.

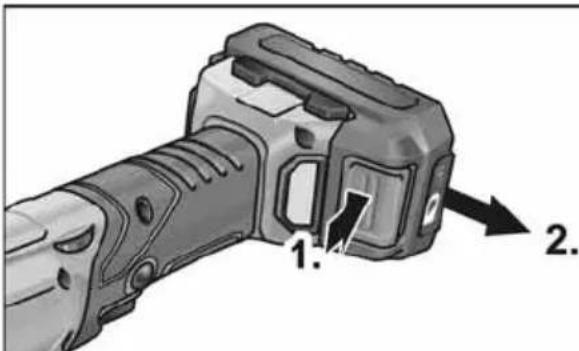

■ För att ta ur batteriet, tryck på frigöringsknapparna (1.) och dra ur batteriet (2.).

1. 2.

VAR FÖRSIKTIG!

Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakten, vilket innebär explosions- och brandfara!

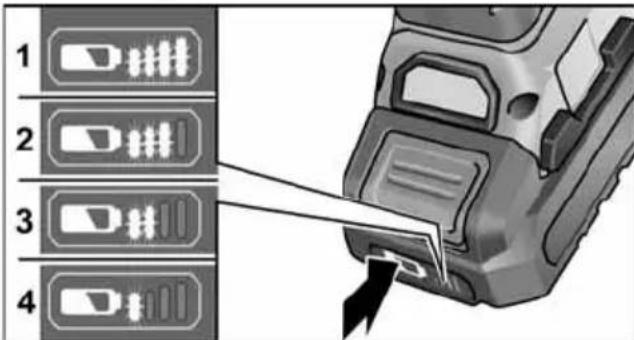

Batteriets laddningsnivå

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

1 2 3 4

Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut.

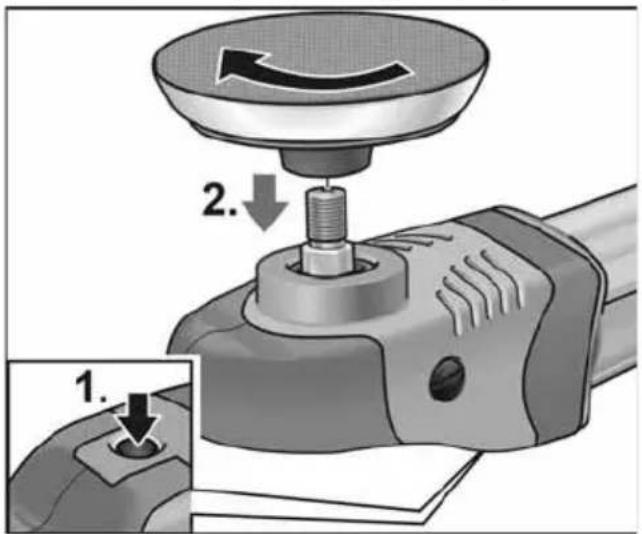

Fästa verktygshållare

■ Ta ut batteriet.
■ Håll spindelspärren intryckt (1.).

■ Verktygshållare (karborretallrik) skruvas på medurs på spindeln och dras åt med handkraft (2.).
■ Fäst verktyget på verktygshållaren.
■ Sett inn batteriet.
- Starta polermaskinen (utan att arretera omkopplaren) och låt den gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Stäng av polermaskinen.

Byta verktygshållare

■ Ta ut batteriet.
■ Håll spindellåsningen intryckt.
■ Vrid verktygshållaren moturs och skruva av den från spindeln.
■ Fäst nya verktygshållare (se ovan).
■ Sett inn batteriet.

Anvisningar för montering av verktygen

VAR FÖRSIKTIG!

Fäst verktygen centrerat på verktygshållaren. Maskinen kan ta skada vid obalans och arbetsresultatet bli sämre.

OBS

Använd vid denna modell FLEX originaltillbehör. Om FLEX originaltillbehör inte används så kan det leda till ett sämre poleringsresultat, ökade vibrationer och ökat slitage eller till och med skador på apparaten.

Anvisningar till svampens slitage

OBS

Generellt är svampens slitage flera gånger större vid fritt löpande excenterpolerare än vid rotativa polerare eller tvångsdrivna excenterpolerare.

Beroende på drivningen äger detta slitage inte rum på svampens periferi utan i svampkärnan. Ju kraftigare/längre cellstrukturen utsätts och därmed förstörs, desto snabbare uppstår friktionsvärme och följdskador är förprogrammerade.

Ett sådant slitage syns inte på svampens utsida. Här hjälper bara byte i rätt tid och avfallshantering för att undvika värmeskador på apparaten.

Till- och frånkoppling

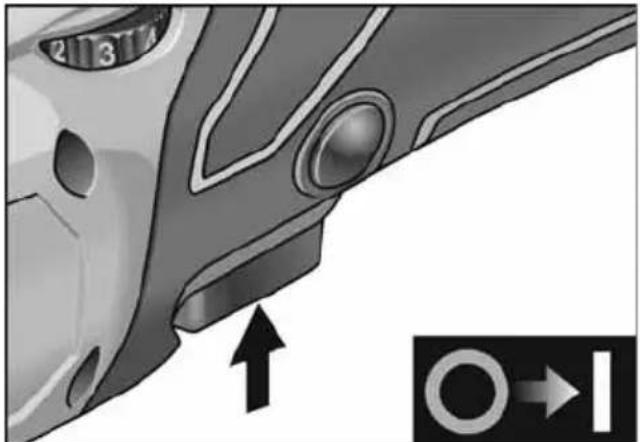

Kort drift utan spärr

■ Håll strömställaren intryckt (1.).

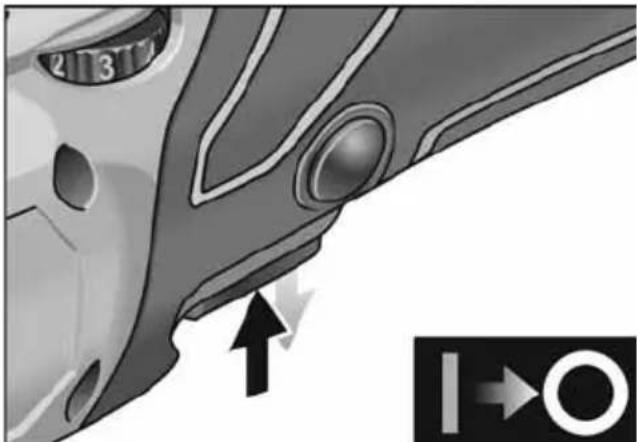

■ Släpp strömställaren för att koppla från maskinen.

■ Håll strömställaren intryckt (1.).
■ För arretering: Håll spärrknappen intryckt och släpp strömställaren (2.).

■ För frånkoppling: Tryck kort på strömställaren och släpp den.

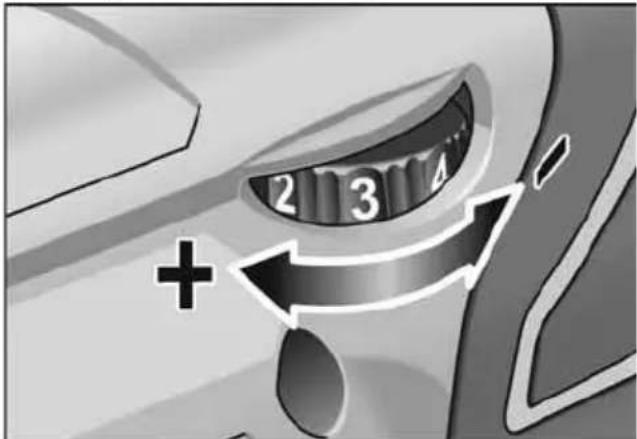

Hastighetsinställning

2 3 Δ +

■ Ställ ratten på önskat arbetsvarvtal.

■ Genom försiktig användning av omkopp- laren körs maskinen upp till det förinställda varvtalet.

VAR FÖRSIKTIG!

Risk för personskada om tillbehör brister. Använd alltid till arbetsuppgiften passande tillbehör.

i OBS

Vid överbelastning eller överhettning vid kontinuerlig drift stängs apparaten av. För att fortsätta att arbeta stänger du av apparaten och sätter på den igen.

Arbetsanvisningar

i OBS

När maskinen slagits från fortsätter frässkivan att rotera under kort tid.

Om polerpasta används: Använd ett verktyg för varje pasta.

Polersvampar kan rengöras maskinellt.

Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Laddare

4 Display för indikering av drifttillständ

Laddare CA 10.8/18.0 är avsedd för laddning av FLEX-batterier av typerna

- AP 10.8 (2,5 Ah),

- AP 18.0 (2,5 Ah),

- AP 10.8 (5,0 Ah),

- AP 18.0 (5,0 Ah).

Anvisningar för en lång batterilivslängd

VAR FÖRSIKTIG!

- Ladda aldrig batterier vid temperaturer under 0 °C eller över 55 °C.

- Ladda inte batterier i omgivningar med hög luftfuktighet eller temperatur.

- Täck inte över batterier eller laddare medan laddning pågår.

- Dra ur laddarens nätkontakt efter avslutad laddning.

Under laddningen blir batteri och laddare varma. Det är normalt!

Litiumjonbatterier har inte den kända "minneseffekten". Trots det bör ett batteri laddas ur helt före laddning och själva laddningen alltid fullföljas helt.

Batterier som inte används under längre tid ska förvaras svalt med viss laddning.

Laddning

VAR FÖRSIKTIG!

Sätt endast i originalbatterier i laddaren som medföljer.

■ Sätt i laddarens nätkontakt.

Displayens bakgrundsbelysning lyser grönt i två sekunder och slocknar sedan igen. OK visas.

:30 Li-ion 8:30 Li-ion

■ Sätt i batteriet helt i laddaren så att det hakar fast.

- På displayen varvas visning av återstående laddningstid (tills batteriet är fulladdat) och en grafisk visning av laddningsnivån.

- Displayens bakgrundsbelysning lyser orange när batteriet är mindre än 80 % laddat.

- Från och med 80 % batteriladdning lyser displayen grönt och OK visas.

■ Batteriet är fulladdat när indikeringen

visas.

Den gröna bakgrundsbelysningen slocknar efter kort tid.

■ Ta ut batteriet ur laddaren.

1. 2.

Öm displayen blinkar när batteriet har satts i laddaren, är det något som är fel med batteriet eller laddaren.

Displayen blinkar längsamt. Bakgrundsbelysningen är orange.

Batteriet är för varmt eller för kallt. När batteriet har uppnått laddningstemperatur (0 °C...55 °C) påbörjas laddningen.

Displayen blinkar snabbt. Bakgrundsbelysningen är röd.

Ta ut batteriet ur laddaren och sätt i det igen. Om samma indikering återkommer är batteriet defekt. Byt ut batteriet eller låt en fackverkstad kontrollera det.

Om detta felmeddelande visas även för ett annat batteri är laddaren defekt. Låt en fackverkstad kontrollera laddaren.

Underhåll

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

Rengöring

■ Rengör apparaten och gallret framför ventilationsöppningarna regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden
■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

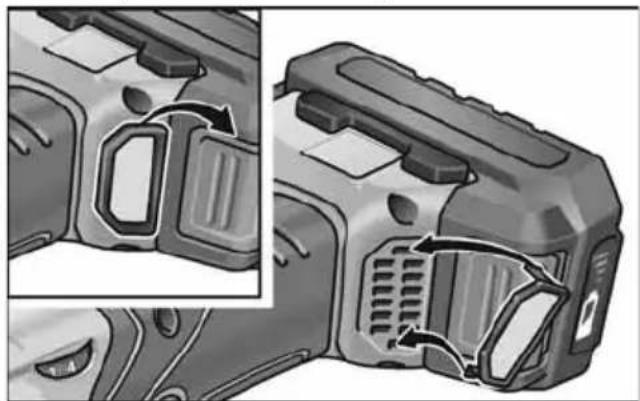

■ Rengör dammfiltret regelbundet.

Tag av dammfiltret och blås ut det med torr tryckluft.

Drev

i OBS

Avlägsna inte grepphuven fullständigt under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För vidare tillbehör – särskilt verktyg och poleringshjälpmedel – se tillverkarens kataloger. Explosionsritningar och reservdelslistor återfinns på vår hemsida:www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade elverktyg obrukbara innan de avfallshanteras:

• Ta bort nätkabeln på nätdrivna elverktyg
• och ta bort batteriet på batteridrivna elverktyg.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

Materialåtervinning istället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

WARNING!

Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Öppna inte förbrukade ackumulatorer.

Endast för EU-stater:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

i OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

C €-Försäkran om överens- stämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 60745-2-3 enligt bestämmelser i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
