Tipo di prodotto	Caminetto a focolare chiuso
Marca	Edilkamin
Modello	FIREBOX (gamma DECO, RIGA, LUCE, LUCE PLUS)
Potenza nominale	9 a 12 kW a seconda del modello
Combustibile	Tronchetti di legno (umidità < 20%)
Consumo orario ottimale	2,5 a 3,6 kg/h a seconda del modello
Peso con imballaggio	111 a 144 kg a seconda del modello
Diametro canale da fumo	160 o 200 mm (a seconda dell'altezza)
Sezione presa d'aria esterna	80 cm²
Uscite aria calda	2 x Ø 140 mm
Ventilazione	Naturale o forzata (2 ventilatori 160 m³/h ciascuno)
Volume riscaldabile	235 a 315 m³ a seconda dell'isolamento
Alimentazione elettrica	230 V (per versione ventilata)
Materiale del focolare	Ghisa e vermiculite
Struttura	Acciaio 30/10
Vetro	Ceramica resistente a 800 °C
Porta	Chiusura automatica (tranne modelli con lato vetrato)
Sistema di post-combustione	Sì (tranne modelli con lato vetrato)
Sicurezza	Termostato di sovratemperatura, distanza di sicurezza 80 cm, guanti di protezione
Manutenzione	Spazzacamino annuale, pulizia vetro con prodotto specifico (Glasskamin)
Ricambi	Disponibili presso il rivenditore autorizzato
Accessori	Kit di canalizzazione aria calda (1, 2 o 3 pezzi)

Domande frequenti - FIREBOX EDILKAMIN

Che tipo di legno devo usare nel mio Edilkamin Firebox?

Utilizzare esclusivamente legna secca (meno del 20% di umidità), come quercia, faggio o betulla. Evitare legna umida che produce meno calore e sporca il camino.

Come pulire il vetro del mio Firebox?

Pulire il vetro a freddo con lo spray Glasskamin di Edilkamin. Evitare prodotti abrasivi. Il sistema di lavaggio ad aria riduce i depositi.

Quale distanza di sicurezza devo rispettare intorno al focolare?

Non posizionare oggetti infiammabili (mobili, tappeti) a meno di 80 cm davanti e sui lati. Le strutture infiammabili (mensole) devono essere a più di 5 cm.

Posso lasciare la porta aperta durante il funzionamento?

Sì, se l'apparecchio è installato con una presa d'aria esterna di almeno 200 cm². In questo caso, sorvegliare costantemente per evitare scintille. In funzionamento normale, tenere la porta chiusa.

Come regolare il tiraggio se il fumo esce male?

Agire sulla vite situata nell'asta di comando della valvola dei fumi. Ruotando in senso orario, la valvola rimane leggermente inclinata per migliorare lo scarico.

Con quale frequenza devo far spazzare il camino?

Far pulire la canna fumaria e il camino da un professionista almeno una volta all'anno, o più spesso se necessario.

Cosa fare in caso di odori o fumo al primo utilizzo?

Durante i primi avviamenti, la vernice e gli oli di fabbricazione possono emanare odori. Aerare bene la stanza fino a scomparsa.

Come svuotare la cenere in sicurezza?

Svuotare regolarmente il cassetto cenere assicurandosi che la cenere sia completamente fredda. Non utilizzare mai l'aspirapolvere per cenere calda.

Qual è il consumo orario massimo di legna?

Non superare il consumo indicato nella scheda tecnica (ad esempio 2,5 a 3,6 kg/h a seconda del modello). Un sovraccarico può danneggiare l'apparecchio.

Posso utilizzare liquidi infiammabili per accendere il fuoco?

No, non utilizzare mai benzina, alcol o altri liquidi infiammabili. Utilizzare carta e rametti.

MANUALE UTENTE FIREBOX EDILKAMIN

I Installazione, uso e manutenzione

congratulazioni per aver acquistato un Firebox® Edilkamin.

I Firebox® Edilkamin sono apparecchiature realizzate con i migliori materiali e secondo le più moderne tecnologie.

Per un utilizzo ottimale e per ottenere il massimo dei vantaggi e del comfort, La invitiamo a leggere con attenzione le presenti istruzioni d'uso.

Mentre Le auguriamo tante ore liete e piacevoli accanto al Suo nuovo Firebox ^® , La informiamo che per ogni ulteriore necessità, potrà rivolgersi al nostro rivenditore specializzato presso cui ha acquistato Firebox ^® , indicando tagliando di controllo e tipo di apparecchio.

Nota generale Protezioni

Firebox® può funzionare con anta aperta quando è installato con una presa d'aria esterna di almeno 200 cm².

Se la presa d'aria esterna è di sezione inferiore l'anta deve essere sempre tenuta in posizione di totale chiusura.

Con il funzionamento ad anta aperta, Firebox ^® deve essere costantemente vigilato per evitare pericoli di incendio, dovuti alla fuga di scintille ed alla fuoriuscita di braci.

Durante la combustione, non tenere mai anta e/o cassetto cenere socchiusi in quanto si otterrebbe una fi amma violenta con conseguente danneggiamento di Firebox ^® e del rivestimento.

Edilkamin risponde del corretto funzionamento di Firebox® solo nel caso di conduzione nel rispetto di quanto indicato nel presente documento e nella scheda allegata al prodotto.

Edilkamin non risponde del prodotto in caso di modifi che o manomissione allo stesso da parte di terzi.

ombustibile

Protezione antincendio al di fuori della zona di irraggiamento

Non devono essere avvicinate al Firebox® strutture infi ammabili (es. scaffali in legno) ad una distanza inferiore ai 5 cm.

Protezione antincendio all'interno della zona di irraggiamento

Davanti ed ai lati di Firebox ^® , nell'ambito di un raggio di 80 cm, non devono essere ubicati oggetti infi ammabili (es. mobili, tappeti, fi ori, ecc.).

Protezione dalle ustioni

Firebox ^® , durante il funzionamento, presenta superfi ci ed impugnature calde.

Per ogni operazione usare sempre i guanti protettivi forniti in dotazione.

Nel raggio di 80 cm sostare solo per il carico del combustibile; in caso di permanenza pro-lungata si potrebbero subire ustioni.

Tenere i bambini lontani da Firebox ^® .

Firebox® è costruito per bruciare legna in ciocchi.

Il rendimento massimo si ottiene con la bocca del focolare chiusa.

La legna deve bruciare sempre in presenza di fi amma, evitare quindi una combustione senza fi amma.

Non superare i consumi orari di legna indicati nella tabella della scheda tecnica, in dotazione. L'impiego con quantità di legna superiori potrebbe causare danni a Firebox ^® .

Preferibilmente, non bruciare il quantitativo di legna orario in una sola carica.

Bruciare solo legna secca (20% di umidità max), priva di impregnanti o rivestimenti plastici.

Rami secchi, carta e trucioli di legna possono essere utilizzati solo per l'accensione.

Essenze di legno consigliate

(in ordine decrescente)

quercia • frassino • betulla • olmo

- faggio - abete

1 kg di legna umida sviluppa 2000/2500 kcal/h

1 kg di legna secca (20% di umidità pari a circa due anni di stagionatura) sviluppa 3500/3700 kcal/h

bruciare legna umida vuol dire quindi ottenere meno calore

La legna umida inoltre causa una combustione senza fi amma con maggiore formazione di catrame e condensa, con conseguenti danni al comignolo.

In ogni caso si verifi ca un maggiore imbrattamento del camino.

La combustione di rifi uti, in particolare materie plastiche, imballaggi, legno verniciato o trattato, danneggia il camino e provoca emissioni nocive.

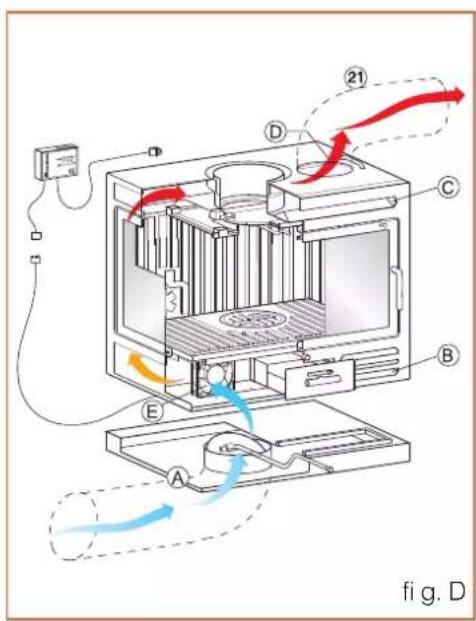

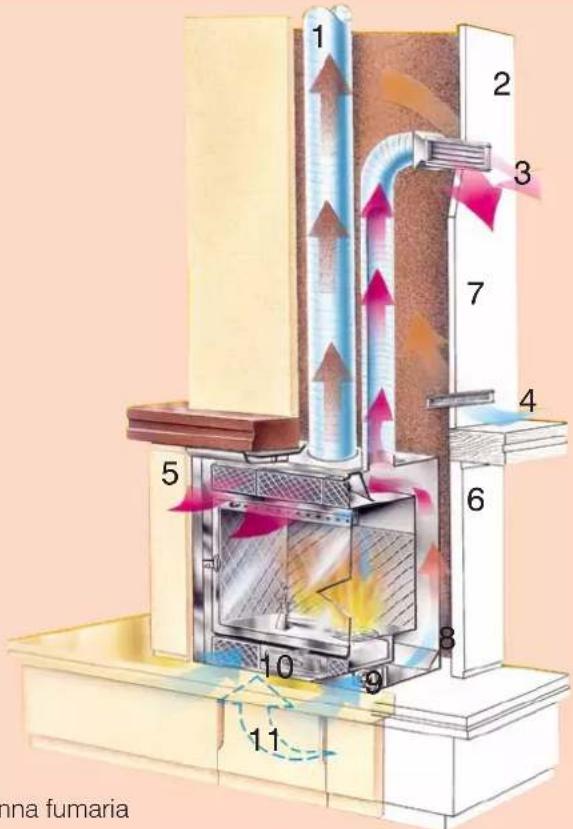

1 2 3 7 4 5 6 10 9 8 11 Anna fumaria

1 canna fumaria
2 controcappa
3 bocchetta uscita aria calda
4 feritoria di ripresa aria per aerazione controcappa
5 trave in legno da proteggere con schermo protettivo
6 rivestimento
7 isolamento muro
8 Firebox®
9 ventilatori
10 cassetto cenere e scuotigriglia
11 immissione aria esterna

FIREBOX®

Focolari monoblocco di rapida installazione:

■ compatti
■ dalla forma squadrata
■ molto facili da rivestire
■ particolarmente adatti per essere inseriti in vecchi caminetti malfunzionanti da ristrutturare

Disponibili 5 serie e 17 versioni: con frontale in ghisa

■ serie DECO a decoro rustico:

1 modello, 1 versione

con frontale in acciaio

■ serie RIGA 49 estremamente essenziale:

2 modelli, 3 versioni

■ serie RIGA 54 estremamente essenziale:

1 modelli, 1 versione

■ serie LUCE dal design innovativo:

1 modello, 4 versioni

con frontale in vetro

■ serie LUCE PLUS con vetro a sviluppo totale:

1 modello, 8 versioni

Caratteristiche tecniche:

Monoblocco premontato: costituito da una doppia struttura in accia- io 30/10 che, assicura una perfetta tenuta contro i trafi lamenti di fumo tra la camera di combustione e l'intercapedine dove circola l'aria calda.

Focolare in ghisa/vermiculite: garantisce una lunga durata nel tempo.

Post-combustione*: sistema che consente di reincendiare i residui della combustione ottenendo di conseguenza una riduzione delle emissioni ed un aumento del rendimento termico.

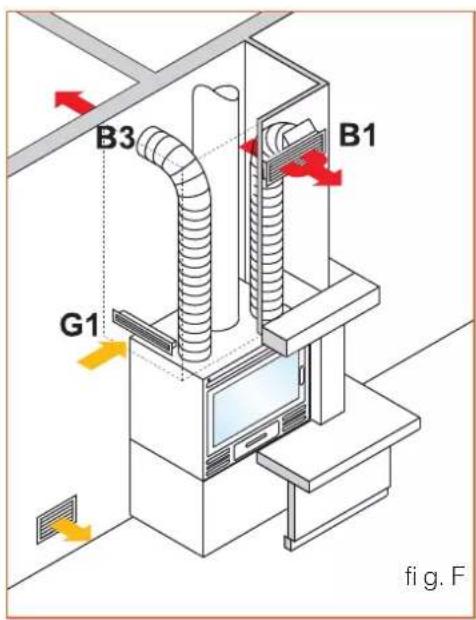

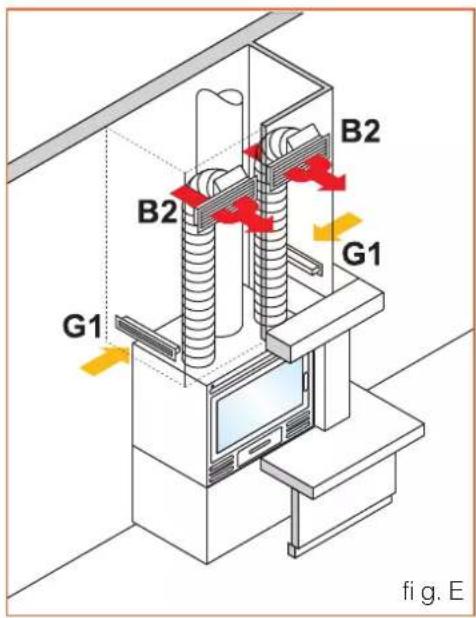

Canalizzazione dell'aria calda: mediante tubi fl essibili in alluminio è possibile canalizzare l'aria calda prodotta, per riscaldare anche altri locali della casa.

Meccanismo presa aria esterna: consente il collegamento con il condotto aria esterna come previsto dalle norme tecniche UNI. È dotato di serranda e raccordo.

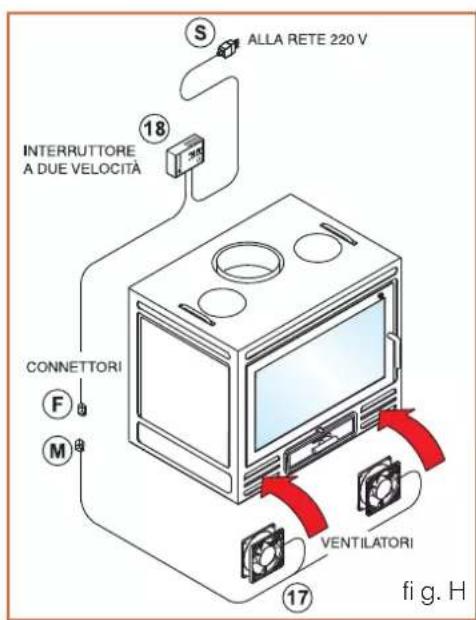

Ventilazione forzata:

consente una diffusione dell'aria più rapida ed omogenea. È composta da:

- un interruttore a due velocità;

- un termostato a protezione dei ventilatori per sovratemperature;

- due ventilatori alloggiati dietro la griglia inferiore.

Altissime rese e bassi consumi:

il consumo ottimale di legna indicato per ogni modello è suffi ciente per ottenere il massimo rendimento e quindi un notevole risparmio di costi, una riduzione del numero delle cariche e dello spazio per lo stoccaggio della legna.

Antina autochiudente*:

consente una chiusura ermetica del focolare ed è corredata da una serrandina per

l'immissione dell'aria di combustione; Permette di ottenere altissimi rendimenti e di dimezzare i consumi.

Consente inoltre di ridurre la necessità di immissione dell'aria dall'esterno con conseguente diminuzione della sezione del condotto presa aria (80 cm² anziché 200 cm²).

L'antina costituisce una sicura protezione in caso di funzionamento senza sorveglianza.

Lato vetrato:

disponibile sul modello Riga 49, in versione destra o sinistra, per offrire una maggiore vista del fuoco.

Vetri:

sono utilizzati esclusivamente vetri ceramici, resistenti a shock termico di 800°C.

Un particolare sistema di distribuzione dell'aria riduce notevolmente il deposito di fuliggi ne sui vetri.

* non applicata sulle versioni un lato vetrato, modello Riga 49

frontale in ghisa

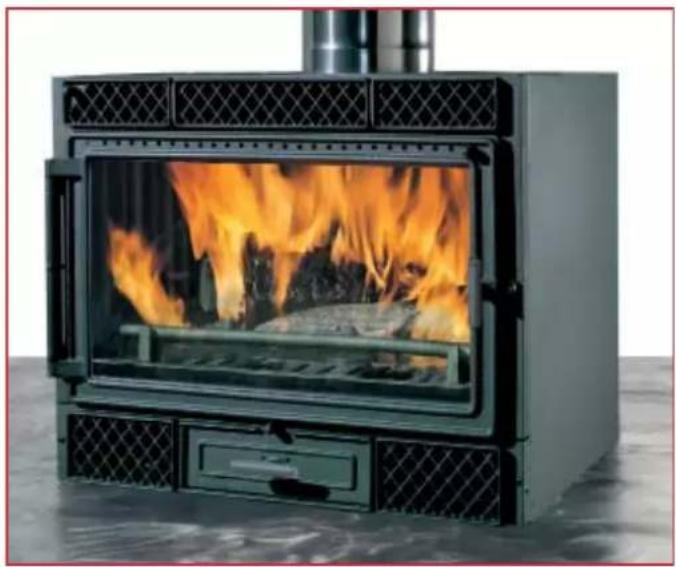

DECO

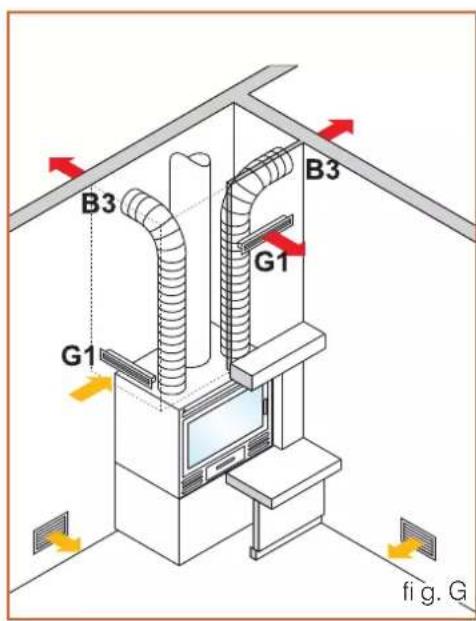

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto

kit due: locale caminetto e uno attiguo

kit tre: locale caminetto e due attigui

Caratteristiche tecniche:
Potenza resa kW 9
Consumo ottimale legna kg/h 2,5
Peso compreso imballo kg 124
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 160 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91)	m^3	235

frontale in vetro

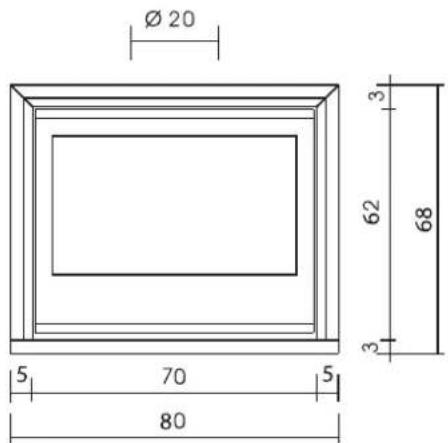

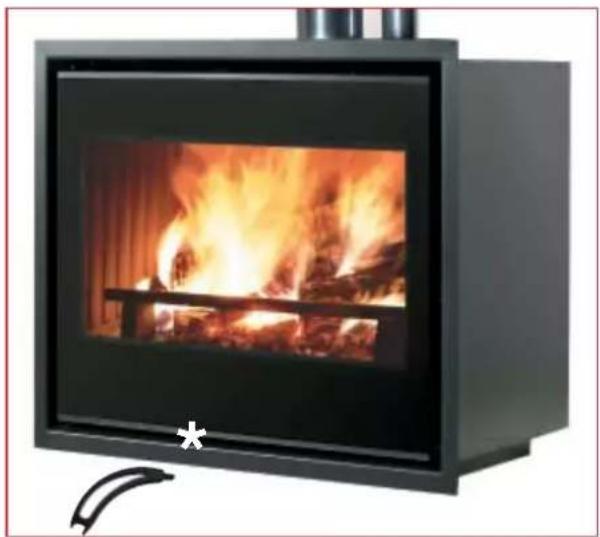

LUCE PLUS/S 62

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto

kit due: locale caminetto e uno attiguo

kit tre: locale caminetto e due attigui

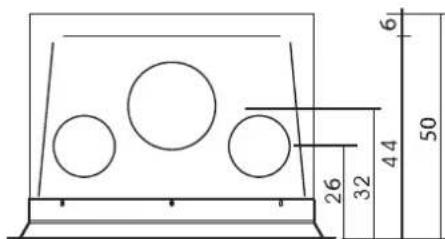

Ø 20 3 62 68 3 5 70 5 80

26 32 44 50 6

Caratteristiche tecniche:
Potenza resa kW 11
Consumo ottimale legna kg/h 3
Peso compreso imballo kg 137
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 160 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91) m	^3	285

Valvola regolazione aria di combustione, manovrabile ad antina chiusa tramite mano fredda

frontale in vetro

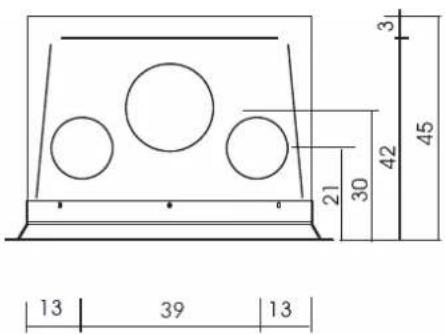

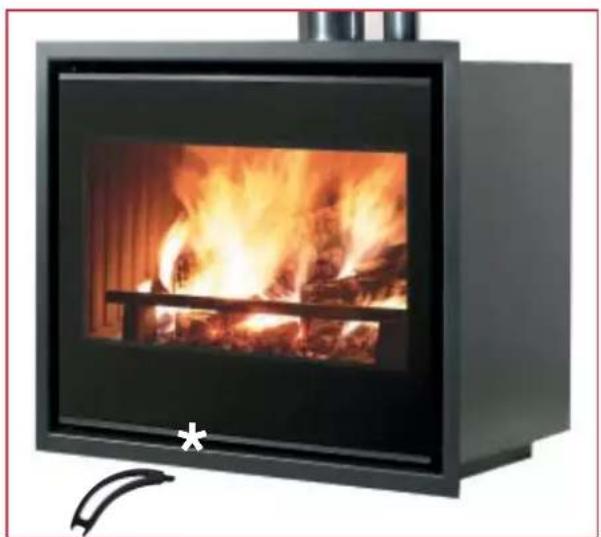

LUCE PLUS/S 54

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto

kit due: locale caminetto e uno attiguo

kit tre: locale caminetto e due attigui

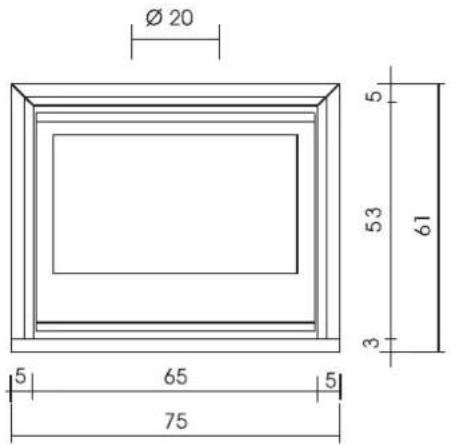

Ø 20 5 53 61 3 5 65 5 75

13 39 13 21 30 42 45 3

Caratteristiche tecniche:
Potenza resa kW 9
Consumo ottimale legna kg/h 2,5
Peso compreso imballo kg 120
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 16	0 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91)	m^3	235

Valvola regolazione aria di combustione, manovrabile ad antina chiusa tramite mano fredda

frontale in acciaio

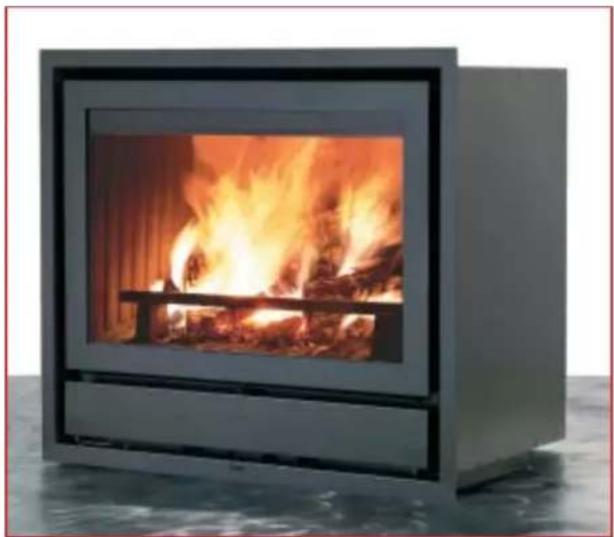

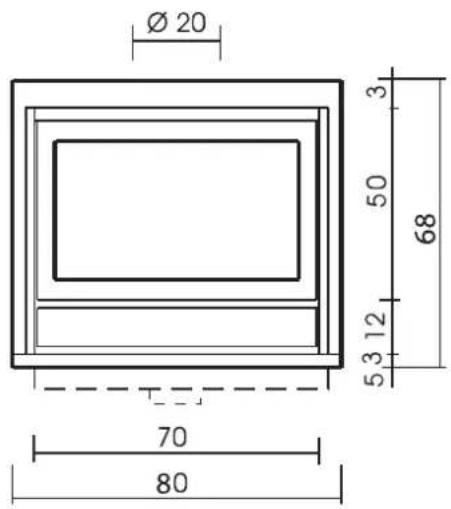

LUCE 62

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto

kit due: locale caminetto e uno attiguo

kit tre: locale caminetto e due attigui

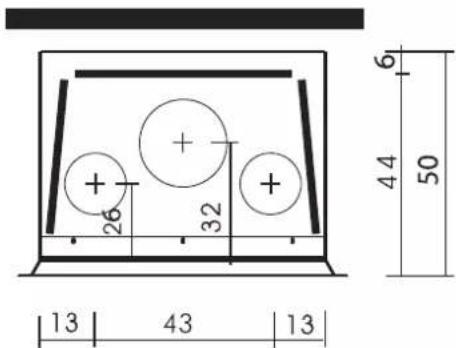

Ø 20 3 50 68 53 12 70 80

26 32 13 43 13 6 44 50

Caratteristiche tecniche:
Potenza resa kW 11
Consumo ottimale legna kg/h 3
Peso compreso imballo kg 144
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 16	0 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91) m	^3	285

frontale in acciaio

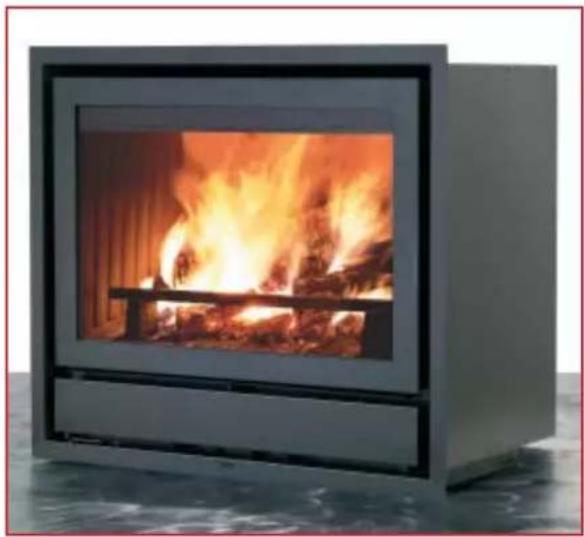

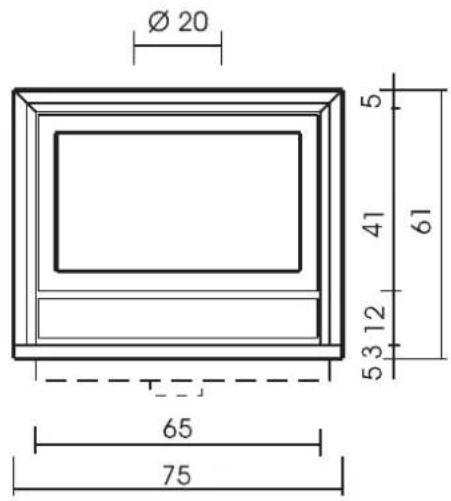

LUCE 54

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto

kit due: locale caminetto e uno attiguo

kit tre: locale caminetto e due attigui

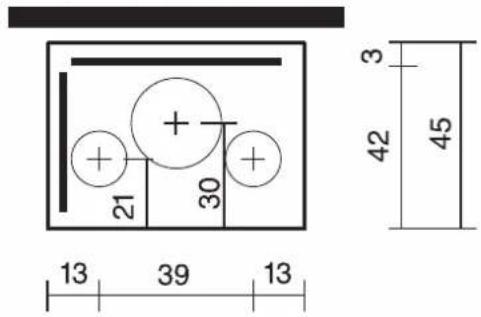

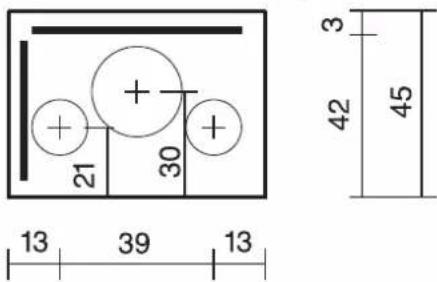

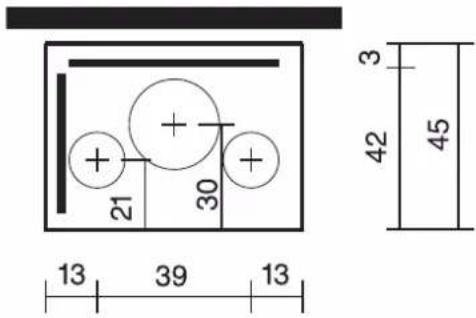

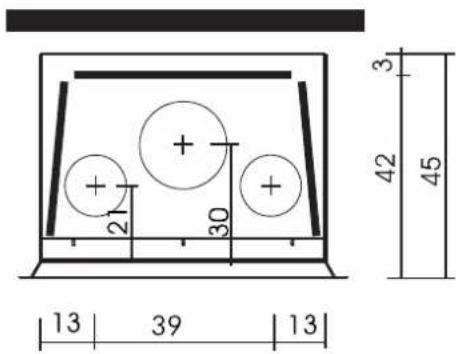

Ø 20 5 41 61 53 12 65 75

13 39 13 21 30 + + + + + 3 42 45

Caratteristiche tecniche:
Potenza resa kW 9
Consumo ottimale legna kg/h 2,5
Peso compreso imballo kg 126
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 160 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91)	m^3	235

frontale in acciaio

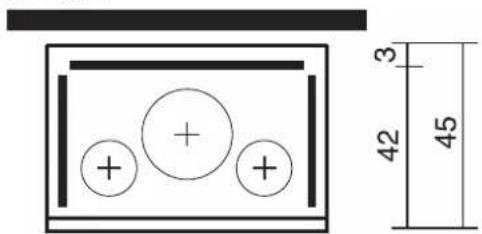

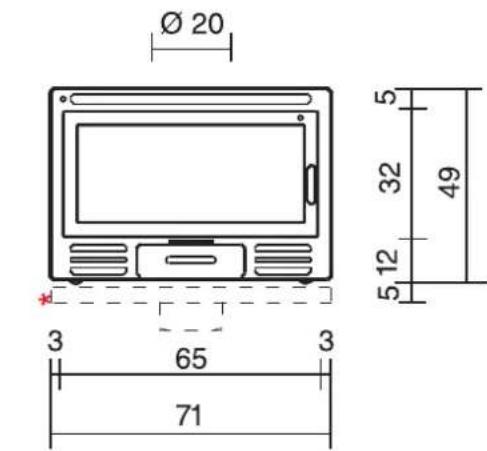

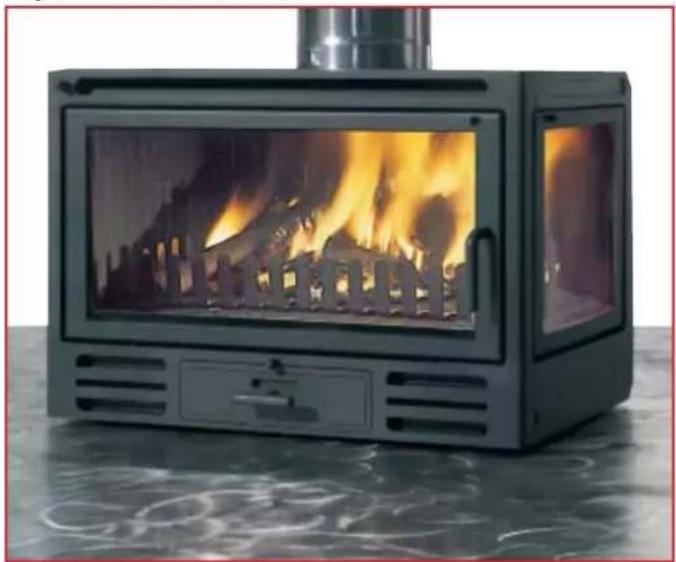

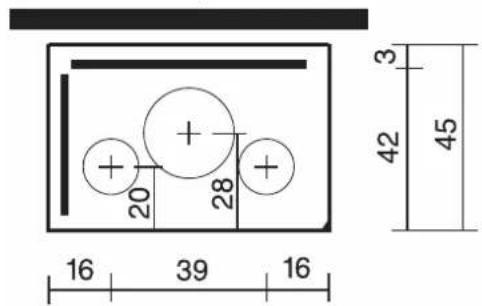

RIGA 49 - RIGA 49/1L

Riga 49 un lato vetrato

Caratteristiche tecniche:
Potenza resa kW 12
Consumo ottimale legna kg/h 3,6
Peso compreso imballo (RIGA 49 1 L) kg		122-(119)
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 160 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91)	m^3	315

Ø 20 3 65 71 3 5 49 32 12 5 *

frontale

3 42 45

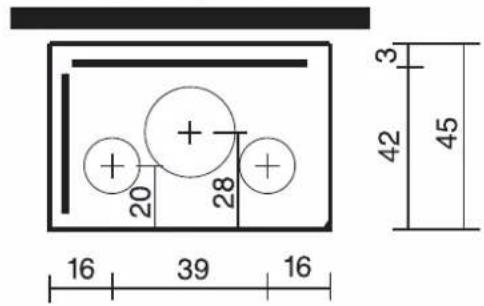

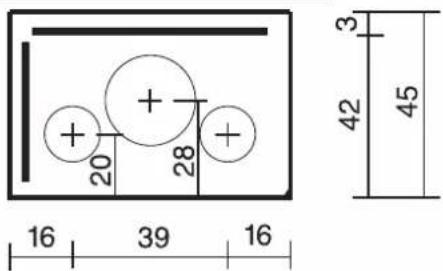

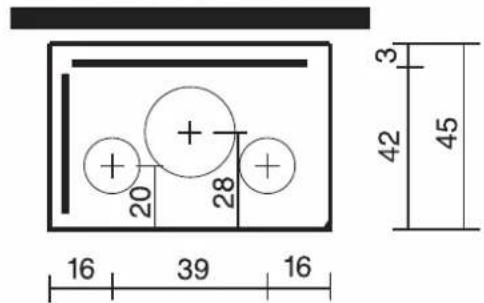

un lato vetrato, sinistra

16 39 16 20 28 + + + + 3 42 45

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto kit due: locale caminetto e uno attiguo kit tre: locale caminetto e due attigui

un lato vetrato, sinistra

21 30 13 39 13 3 42 45

Caratteristiche tecniche:
Potenza resa kW 9
Consumo ottimale legna kg/h 2,5
Peso compreso imballo kg 111
∅ canna fumaria inox (per altezza minima 2 m) cm 20
∅ canna fumaria inox (per altezza minima 4 m) cm 16
∅ uscite aria calda cm 14 x 2
Sezione presa aria esterna cm	^2	80
Portata ventilatori (a bocca libera) m	^3/h 160 x 2
Portata assorbita dai ventilatori W 20 x 2
Volume riscaldabile (isolato secondo Legge 10/91)	m^3	235

Sono disponibili tre kit completi di tutto il necessario per canalizzare l'aria calda (pag. 13):

kit uno: solo locale caminetto kit due: locale caminetto e uno attiguo kit tre: locale caminetto e due attigui

istruzione di installazione FIREBOX®

AVVERTENZE

Per l'installazione di Firebox®

Oltre a quanto indicato nel presente documento, tenere in considerazione le norme UNI:

- n. 10683 - generatori di calore a legno: requisiti di installazione.

- n. 9615/90 - calcolo delle dimensioni interne dei camini.

In particolare:

- prima di iniziare qualsiasi operazione di montaggio è importante verifi care la compatibilità dell'impianto come stabilito dalla norma UNI 10683.

- a montaggio ultimato, l'installatore dovrà provvedere alle operazioni di "messa in esercizio" ed a rilasciare documentazione come richiesto dalla norma UNI 10683.

Per l'uso di Firebox®

Regolazione serranda fumi: nel caso di una diffi coltosa evacuazione dei fumi (basso tiraggio) è possibile migliorare tale evacuazione agendo sulla vite posta nell'asta comando serranda.

Agendo sulla vite (girando in senso orario) e chiudendo l'antina la serranda rimane leggermente inclinata favorendo così il defl usso dei fumi.

Cassetto: durante il funzionamento, deve essere sempre tenuto in posizione di totale chiusura; in caso contrario si verifi cherebbe un "effetto forgia" con conseguenti danni alla struttura di Firebox® ed ai componenti del rivestimento.

Rendimenti e consumi: per ottenere i rendimenti dichiarati è necessario bruciare 3,5 - 4 kg/h di legna (secondo il modello come indicato nella tabella tecnica); un impiego con quantità eccessive può causare danni.

Firebox® quando funziona a pieno regime, sviluppa una notevole quantità di calore. In fase di installazione quindi, si dovrà accuratamente controllare che non esistano zone di contatto con legno o con altri materiali infi ammabili e che gli stessi risultino al di fuori della zona di irraggiamento del focolare. In particolare tra Firebox® e detti materiali, dovrà essere previsto un isolamento oppure un interspazio di almeno 3 cm con libero fi usso d'aria, in modo da impedire eccessivo accumulo di calore. A richiesta sono disponibili appositi frontalini di protezione delle travi.

Collegamenti elettrici

(per versioni a ventilazione forzata)

- Dovranno rispondere alle norme di installazione e costruzione a regola d'arte.

- I componenti elettrici sono sempre sotto tensione; prima di qualsiasi intervento, staccare la spina e disattivare il quadro elettrico generale dell'alloggio.

- Evitare che i fi li elettrici abbiano zone di contatto con il Firebox® e la canna fumaria.

- Le apparecchiature elettriche fornite in dotazione al Firebox® non possono essere manomesse in alcuna parte.

Per maggiori dettagli consultare il documento: "istruzioni d'uso per Firebox® allegato al prodotto.

PRESA ARIA ESTERNA (fi gg. A-B)

Il collegamento con l'esterno, con una sezione passante di almeno 80/200 cm² (a seconda dei modelli) è assolutamente necessario in quanto prescritto dalle norme sui requisiti di installazione (UNI 10683) e deve quindi essere inderogabilmente realizzato.

Si realizza mediante un canale che deve far pervenire direttamente l'aria esterna al meccanismo di regolazione (fi g. B) da applicare sul fondo di Firebox®.

Durante l'installazione curare bene la sigillatura dei punti nei quali potrebbe verifi carsi dispersione dell'aria proveniente dall'esterno.

Il canale dell'aria esterna può provenire dal retro, dal basso, dal fianco (fig. A) oppure può essere sostituito da un tubo flessibile che collega direttamente l'esterno con il bocchettone del meccanismo (fi g. B).

E' consigliabile applicare all'esterno del condotto presa aria, una griglia di protezione che comunque non riduca la sezione utile passante.

L'aria esterna deve essere captata a livello pavimento.

In caso di impossibilità di realizzare quanto sopra prevedere comunque un foro presa aria esterna nella zona più prossima a Firebox®.

meccanismo regolazione aria foro passaggio aria filo soglia serranda regolabile fi g. B

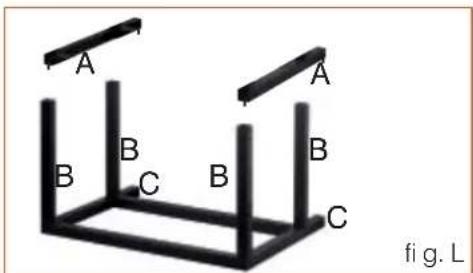

CAVALLETTO DI SUPPORTO UNIVERSALE OPTIONAL (fi g. L)

Avvitare al fondo della struttura del Firebox® le 2 staffe (A) di fi ssaggio telaio in corrispondenza dei fori ∅ 3,6 utilizzando le 6 viti 4,8x13 in dotazione.

Tagliare i tubolari verticali del telaio di supporto (B), in corrispodenza dei pre-tagli, all'altezza desiderata per posizionare Firebox®.

Calzare il telaio (B) tramite gli appositi perni alle staffe (A) fi ssate alla Firebox ^® precedentemente.

Porre attenzione che le sporgenze orizzontali (C) del telaio risultino sul lato posteriore verso il muro.

Bloccare il cavalletto di supporto mediante le 4 viti 8x40 in dotazione.

Posizionare l'insieme Firebox ^3 + cavalletto e fi ssare al pavimento mediante i tasselli e le viti 8x70 in dotazione.

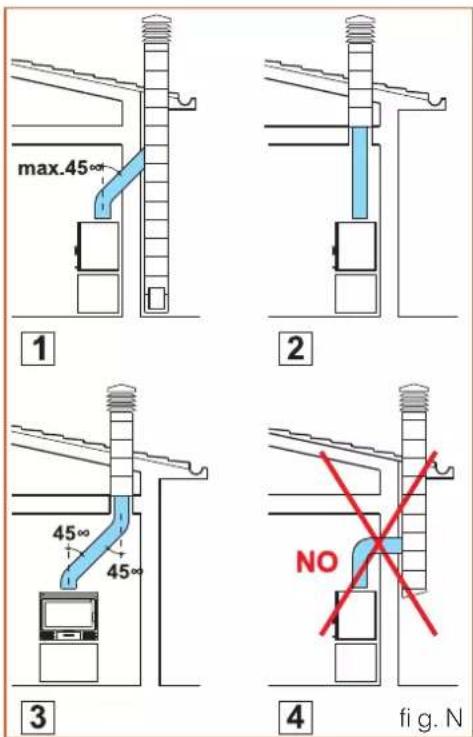

CANNE FUMARIE (fi g. N)

L'uscita dei fumi di Firebox® è a sezione circolare. Essa è prevista per consentire l'utilizzo dei tubi in acciaio inox della gamma Edilkamin (monoparete rigido, doppia parete rigido coibentato) che permettono un collegamento rapido e sicuro alla canna fumaria.

Se l'imbocco della canna fumaria non si trova sulla verticale del caminetto, è necessario che il raccordo tra caminetto e la canna non presenti strozzature o inclinazioni superiori a 45° (1-3).

Per canne fumarie non di nuova realizzazione o troppo grandi, si consiglia l'intubaggio mediante tubi in acciaio inox di opportuno diametro e idonea coibentazione. Per canne fumarie poste all'esterno si consiglia l'utilizzo di quelle in acciaio inox a parete doppia coibentate.

Le caratteristiche costruttive, in particolare per quanto riguarda resistenza meccanica, isolamento e tenuta ai gas devono essere idonee a sopportare una temperatura fumi di almeno 450°C.

Eseguire sigillatura con mastice ad alta temperatura, in corrispondenza del punto di imbocco della canna in acciaio sul bocchettone uscita fumi del Firebox ^® .

Per utilizzare la canna rigida in acciaio inox, è necessario porre sull'uscita fumi del caminetto un raccordo femmina/femmina.

Il comignolo deve essere posto in pieno vento.

max.45° 1 2 3 4 NO fig. N

(quando non specifi cato per le numerazioni dei particolari fare riferimento alle schede specifi che delle pagine precedenti)

N.B.: nel caso non si voglia intervenire sulla cappa esistente l'installazione dovrà essere effettuata senza canalizzazioni aria calda (lasciando chiuse le uscite superiori).

In questo caso l'aria calda entrerà in ambiente solo attraverso le feritoie poste sul frontale sopra l'antina

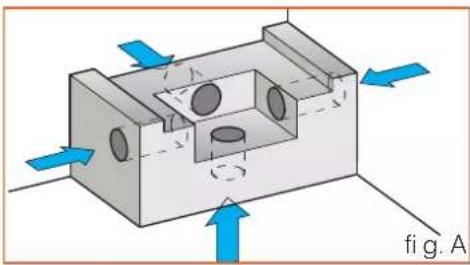

a) realizzare un pozzetto (fig. A), nel basamento del caminetto esistente, di dimensioni idonee a ricevere il meccanismo presa aria esterna (fig. B)

b) detto pozzetto dovrà essere comunicante con il condotto di ingresso dell'aria esterna con una sezione passante di almeno 80/200 cm2 (a seconda dei modelli)

c) posizionare il meccanismo (fig. B) incassato a fi lo superiore della soglia, avendo cura di sigillare le parti dalle quali l'aria esterna potrebbe disperdersi

d) verifi care il corretto movimento della serranda (fi g. B)

e) montare con fascetta stringitubo di ∅ 16/20 cm uno spezzone di almeno 2 metri di canna in acciaio inox, con il raccordo in caso di canna ∅ 16 cm, con il raccordo in caso di canna ∅ 20 cm (fi g. C)

f) avvolgere lo spezzone di canna in acciaio con un materassino in più strati di fi bra ceramica o materiale equivalente (fi g. C)

g) infi lare lo spezzone nella canna fumaria del caminetto esistente e verifi care che lo spessore dell'avvolgimento in fi bra ceramica sia tale da intasare completamente gli spazi risultanti tra la nuova canna in acciaio e quella esistente (fi g. C)

h) posizionare Firebox® sul meccanismo (fi g. B) verifi cando che:

- sia stata asportata la fl angia inferiore per consentire il passaggio dell'aria esterna;

- il defl ettore sia aperto agendo sul pomello, posto in alto a sinistra sul frontale di Firebox®; - sia stato inserito un cordone di mastice per caldaie nella sede per la canna fumaria sul collare uscila fumi;

i) far scendere lo spezzone di canna in acciaio inox precedentemente inserita facendolo calzare nella sede sul collare uscita fumi di Firebox®.

Per eseguire questa operazione agire con le mani attraverso lo spazio che rimane tra Firebox® e la sommità della bocca del camino esistente

I) nel caso di Firebox® ventilato prevedere un passaggio per il cavo di alimentazione dei ventilatori avendo cura che non esistano contatti con punti caldi

m) chiudere accuratamente lo spazio rimasto tra Firebox® ed i contorni della bocca del camino esistenti.

La chiusura può essere realizzata mediante cornice metallica, tamponamento in mattoni o in cartongesso ignifugo.

Lasciare un leggero interspazio tra il tamponamento e Firebox® per consentire le dilatazioni.

INSTALLAZIONE IN CAMINETTO ESISTENTE SPROVISTO DI PRESA ARIA ESTERNA

Verificare la possibilità direalizzare, asportando il piano fuoco, un pozzetto all'interno del caminetto esistente (fi g. A).

Detto pozzetto dovrà essere di dimensioni tali da poter ricevere il meccanismo presa aria esterna (fi g. A) e dovrà poter essere collegato all'esterno mediante canalizzazione con sezione utile pari a ∅ 80/200 cm² (secondo i modelli) (fi g. B) (a seconda dei modelli).

Se quanto sopra non risulterà possibile, realizzare in alternativa una presa di aria esterna non inferiore a 80/200 cm², nella zona più prossima a Firebox®.

In questo caso, il meccanismo non verrà utilizzato e la fl angia inferiore di Firebox non dovrà essere asportata.

Procedere quindi nell'installazione come illustrato al capitolo precedente dal punto "e" in poi.

INSTALLAZIONE CON NUOVO RIVESTIMENTO APPOSITAMENTE REALIZZATO

Posizionare Firebox ^® in base alle caratteristiche del nuovo rivestimento con cui verrà completato.

Nell'imballo dei rivestimenti prodotti da Edilkamin sono indicati gli estremi per il corretto posizionamento di Firebox®.

Collocare il meccanismo presa aria esterna e collegare il bocchettone inferiore direttamente con l'esterno mediante un tubo di alluminio fi essibile o con un canale appositamente realizzato; entrambi aventi sezione minima di 80/200 cm² (fi g. B) (a seconda dei modelli).

Posizionare Firebox® sul meccanismo verificando che sia stata asportata la flangia inferiore per consentire il passaggio dell'aria esterna (fi g. B).

Collegare Firebox® alla canna fumaria con tubo ∅ 16 o ∅ 20 cm.

Completare con il rivestimento prescelto avendo cura di installare i kit per circolazione aria calda (vedere istruzioni qui di seguito).

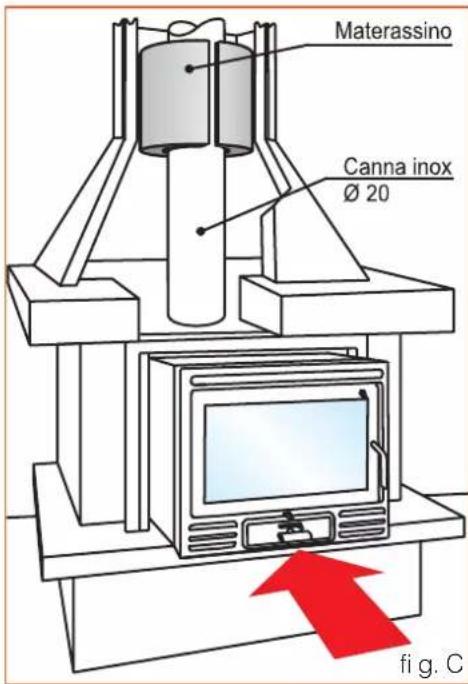

Materassino Canna inox Ø 20 fig. C

CIRCOLAZIONE E CANALIZZAZIONE ARIA CALDA (fi g. D pag.13)

L'aria prelevata dall'esterno attraverso l'apposito meccanismo (A) si miscela con quella proveniente dall'ambiente attraverso le griglie inferiori (B), siriscaldanell'intercapedine posteriore ed è immessa nell'ambiente tramite la griglia del frontalino superiore (C).

Ciò per garantire la compensazione dell'aria espulsa da Firebox ^® , durante il suo funzionamento, attraverso la canna fumaria e contemporaneamente ottenere la funzione di riscaldamento.

Alternativamente l'aria calda può essere immessa nell'ambiente interno tramite bocchette di mandata, collegate ai fori (D) nella parte superiore di Firebox®, con tubi di alluminio ∅ 14 cm.

La circolazione dell'aria sopra descritta può avvenire naturalmente per convezione o con l'aiuto di due ventilatori (E) alloggiati nel basamento.

In caso di convogliamento dell'aria calda in locali diversi da quello dove è installato Firebox®, è indispensabile garitarne il ritorno al locale stesso tramite griglie alla base delle pareti o tramite fessure sotto le porte.

Il diametro dei tubi non deve essere inferiore a 14 cm affi nché l'aria non superi la velocità di 5 m/sec evitando così rumori fastidiosi ed eccessive perdite di carico per attrito.

E' importante che il percorso dei tubi risulti il più rettilineo possibile.

I tubi in alluminio possono essere mascherati con cassettoni, fi nte travi od incassati nelle murature; in ogni caso è indispensabile che vengano isolati molto bene.

Lecanalizzazionipossonoavereunalunghezza massima di 4÷5 m cad. per i Firebox® a convezione naturale e di 6÷7 m cad. per i Firebox® a ventilazione forzata.

Detta lunghezza va diminuita di 1,2 m per ogni curva e per ogni bocchetta in conseguenza delle perdite di carico.

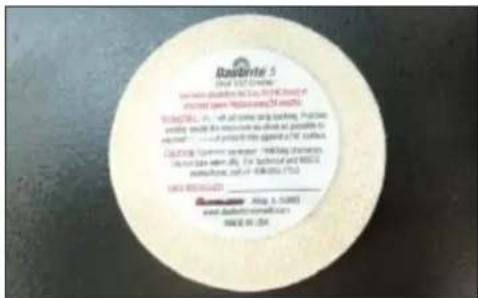

Sul prodotto sono presenti due pastiglie antiossidanti (una all'esterno e una all'interno nella camera di combustione). Nella fase di disimballo devono essere rimosse e smaltite come rifi uto domestico.

INSTALLAZIONE KIT CIRCOLAZIONE ARIA CALDA

Per la canalizzazione dell'aria calda sono disponibili tre kit completi di tutto il necessario, per i seguenti tre casi:

Kit uno (fi g. D - E) solo locale caminetto

- rimuovere dal coperchio di Firebox® i due tappi preincisi, premendo verso l'interno:

- fi ssare i due raccordi sui fori del mantello; - inserire i due tubi e fi ssarli con le apposite fascette;

- applicare i telai con raccordo delle due bocchette "B2" sulla parte alta della controcappa:

- applicare le due feritoie "G1" nella parte bassa della controcappa;

- collegare i due tubi di alluminio ai raccordi, bloccandoli con le fascette; applicare a scatto le griglie frontali.

Kit due (fi g. F) locale caminetto, più uno attiguo

Procedere come per kit uno, montando in sostituzione delle due bocchette "B2", una bocchetta "B1" completa nella parte alta della controcappa ed una "B3" sul muro del locale da riscaldare.

Alla base della controcappa è prevista una sola feritoia "G1".

Kit tre (fi g. G) locale caminetto, più due attigui

Procedere come per kit uno, montando in sostituzione delle due bocchette "B2", le due bocchette "B3" sui muri dei locali da riscaldare.

Questo kit prevede l'utilizzo di una delle feritoie "G1" nella parte alta della controcappa, per consentire l'aerazione dell'interno della controcappa stessa.

CONVEZIONE NATURALE

Si ottiene quando l'aria circola naturalmente nell'intercapedine e nelle canalizzazioni sfruttando il moto convettivo (principio fi sico per cui l'aria calda sale).

VENTILAZIONE FORZATA (fi g. H)

E' ottenuta con l'impiego di due ventilatori (17) inseriti nella parte inferiore del Firebox®, un termostato di rilevamento temperatura alloggiato a fi anco di uno dei due ventilatori ed un interruttore a due velocità (18) da posizionare in prossimità del caminetto.

Allacciamento della apparecchiatura a ventilazione forzata:

-collegare l'interruttore aiventilatoriinnestando il connettore (M) al connettore (F).

- collegare l'interruttore alla rete 230 Vac attraverso la spina (S).

Funzionamento dell'interruttore a due velocità:

- per far partire i ventilatori posizionare l'interruttore su "manuale" (prima o seconda velocità a scelta).

- per fermare i ventilatori posizionare l'interrut- tore su "automatico"

N.B.: nella posizione "automatico" i ventilatori funzionano automaticamente quando la temperatura dell'aria è superiore a 50 °C, per evitare danni da eccessivo calore e quindi restano spenti con temperature inferiori.

21 D C B E A fig. D

B3 B3 G1 G1 fig. G

B2 B2 G1 G1 fi g. E

ALLA RETE 220 V INTERRUTTORE A DUE VELOCITA CONNETTORI F M VENTILATORI 17 fig. H

B3 B1 G1 fig. F

Messa in funzione

Durante la prima messa in funzione, dopo periodi di inattività. Firebox ^® deve funzionare a potenza moderata; questo al fi ne di evitare danni dovuti ad un aumento troppo rapido della temperatura.

Durante le prime accensioni, la vernice ed eventuali oli di lavorazione possono causare la formazione di odore e fumo; in questo caso ventilare bene l'ambiente sino a che odore e fumo non si esauriranno.

Circolazione aria calda (aria di convezione)

Le griglie di accesso e di emissione dell'aria di convezione, durante il funzionamento, devono restare sempre aperte, per evitare accumuli di calore nelle parti interne.

Accensione

1) per l'accensione non utilizzare liquidi infi ammabili come benzina o alcool. Tenere questi liquidi sempre lontani dal corpo di Firebox®.
2) prima dell'accensione verifi care che:

▶ la serranda di entrata dell'aria esterna di compensazione sia completamente aperta
▶ la serranda dell'uscita fumi sia completamente aperta
la griglia di immissione in ambiente dell'aria esterna, installata generalmente sulla controcappa, sia completamente aperta
▶ l'interruttore dell'apparechiatura elettronica per i modelli a ventilazione forzata sia attivato

Disporre sul piano fuoco della carta accartocciata.

Sovrapporre un primo strato di legna fine ed un ulteriore strato di media pezzatura (tronchetti ∅ 8 ÷ 10 cm x 30 ÷ 40 cm).

Accenderelacartaesorvegliarelacombustione fi no a che la fi amma sara ben sviluppata.

Chiudere, serrando la maniglia, la porta del focolare; attendere che si sia formato il letto di brace e procedere quindi a caricare il quantitativo orario di legna richiesto in due cicli.

Regolare la combustione attraverso le apposite serrandine dell'aria primaria e secondaria quando prevista.

Se dovesse venire a mancare un idoneo letto di braci, questo deve essere ricostituito bruciando legna di pezzatura piccola/media e tenendo il portello completamente aperto per il tempo necessario.

Ventilazione forzata (ove prevista)

Prima di accendere Firebox® attivare l'interruttore "ON".

I componenti elettrici sono sempre sotto tensione, per cui prima di qualsiasi intervento, staccare la spina e disattivare il quadro elettrico generale dell'alloggio.

Pulizia del Firebox® e della canna fumaria

Far provvedere da personale specializzato alla pulizia di Firebox ^® , del canale da fumo e della canna fumaria almeno una volta all'anno e, se necessario, anche con maggiore frequenza.

Pulizia del vetro

Firebox® è dotato di un sistema di lavaggio ad aria dei vetri in modo da evitare un imbrattamento precoce.

Per evitare un eccessivo sporcamento dei vetri:

▶ non utilizzare mai legna umida in quanto il vapore acqueo andrebbe a depositarsi sui vetri, trattenendo anche le particelle di fuliggine
▶ bruciare la legna distante dai vetri per evitare il contatto con la fi amma
▶ pulire i vetri a freddo, utilizzando l'apposito detergente spray Glasskamin, commercializzato da Edilkamin
▶ evitare detergenti abrasivi

Alimentazione aria di combustione dall'esterno

Durante il funzionamento di Firebox ^® , verifi care che l'ambiente riceva con continuità una suffi ciente quantità di aria dall'esterno.

Sia con funzionamento a bocca aperta che chiusa, Firebox® ha infatti un elevato fabbisogno di aria.

Non modifi care i meccanismi predisposti per la presa dell'aria esterna di combustione.

Deve essere verifi cato e garantito che durante il funzionamento di Firebox ^® , la serranda del meccanismo di presa dell'aria esterna sia in posizione di totale apertura.

Svuotamento della cenere

Svuotare la vaschetta cenere regolarmente. Evitare che il cono della cenere raggiunga la griglia; in questo caso si verificherebbe un probabile danneggiamento dellagrigliastessa, causa il mancato raffreddamento tramite aria. Non rimuovere mai la cenere calda, utilizzando l'aspirapolvere e non gettarla mai nell'immondizia senza averla fatta completa-mente raffreddare.

Dear customer,

un lato vetrato, sinistra

16 39 16 20 28 + + + + 3 42 45

un lato vetrato, sinistra

13 39 13 21 30 + + + + 3 42 45 3 45

meccanismo regolazione aria foro passaggio aria filo soglia serranda regolabile Fig. B

SUPPORT STAND UNIVERSAL OPTION (Fig. L)

un lato vetrato, sinistra

16 39 16 20 28 + + + 3 42 45

meccanismo regolazione aria foro passaggio aria filo soglia serranda regolabile fig. B

CHEVALET DE SUPPORT UNIVERSEL, OPTION (fi g. L)

un lato vetrato, sinistra

16 39 16 20 28 + + + + 3 42 45

un lato vetrato, sinistra

21 30 13 39 13 3 42 45

meccanismo regolazione aria foro passaggio aria filo soglia serranda regolabile fig. B

CABALLETE DE SOPORTE UNIVERSAL OPCIONAL (fig. L)

un lato vetrato, sinistra

21 30 13 39 13 3 42 45

meccanismo regolazione aria foro passaggio aria filo soglia serranda regolabile fig. B

CAVALETE DE SUPORTE UNIVERSAL OPCIONAL (fig. L)
