MANUALE UTENTE CG40EAF HiKOKI

(Traduzione delle istruzioni originali)

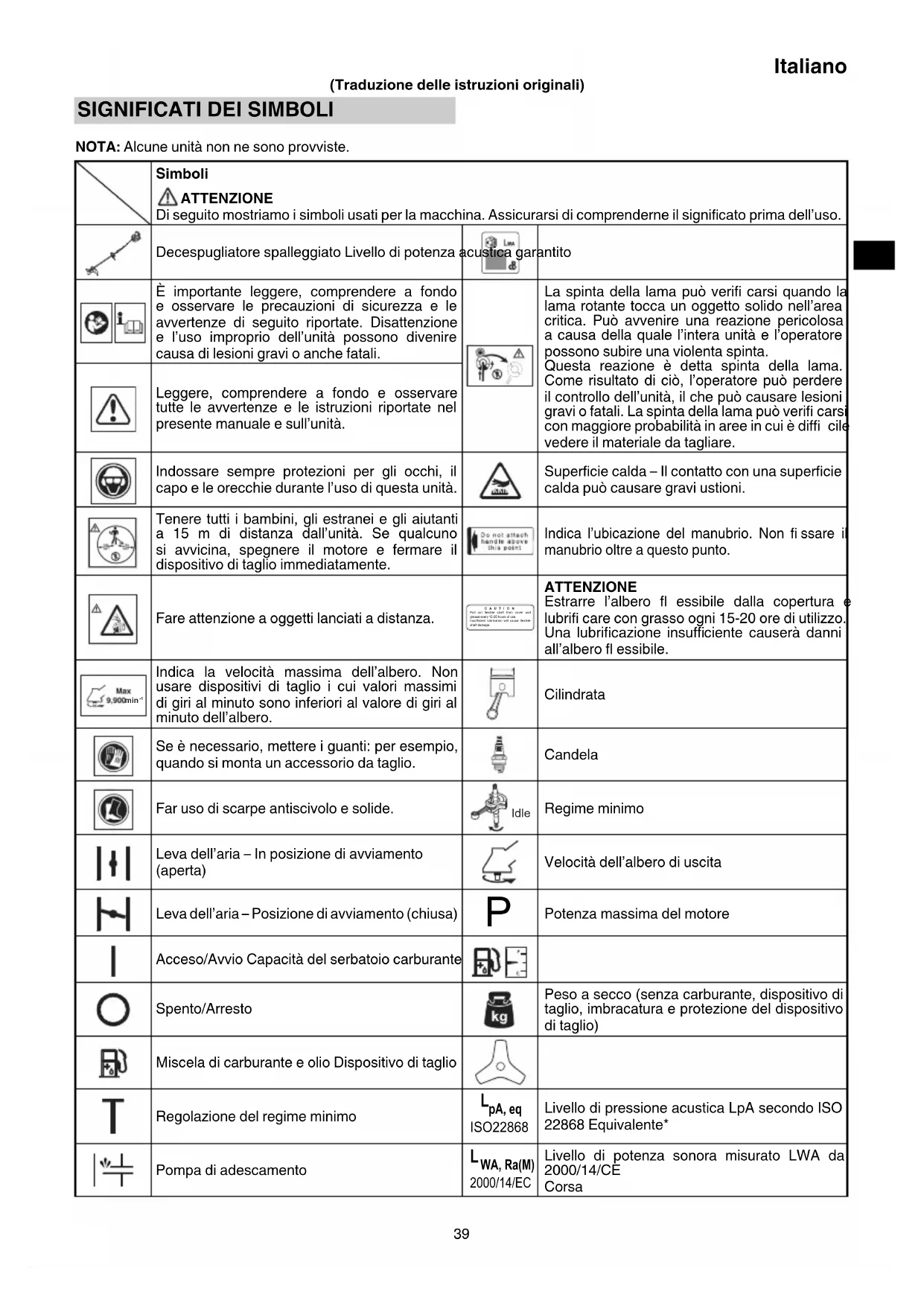

SIGNIFICATI DEI SIMBOLI

NOTA: Alcune unità non ne sono provviste. Simboli ATTENZIONE Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. Decespugliatore spalleggiato Livello di potenza acustica garantito È importante leggere, comprendere a fondo e osservare le precauzioni di sicurezza e le avvertenze di seguito riportate. Disattenzione e l’uso improprio dell’unità possono divenire causa di lesioni gravi o anche fatali. La spinta della lama può verifi carsi quando la lama rotante tocca un oggetto solido nell’area critica. Può avvenire una reazione pericolosa a causa della quale l’intera unità e l’operatore possono subire una violenta spinta. Questa reazione è detta spinta della lama. Come risultato di ciò, l’operatore può perdere il controllo dell’unità, il che può causare lesioni gravi o fatali. La spinta della lama può verifi carsi con maggiore probabilità in aree in cui è diffi cile vedere il materiale da tagliare. Leggere, comprendere a fondo e osservare tutte le avvertenze e le istruzioni riportate nel presente manuale e sull’unità. Indossare sempre protezioni per gli occhi, il capo e le orecchie durante l’uso di questa unità. Superfi cie calda – Il contatto con una superfi cie calda può causare gravi ustioni. Tenere tutti i bambini, gli estranei e gli aiutanti a 15 m di distanza dall’unità. Se qualcuno si avvicina, spegnere il motore e fermare il dispositivo di taglio immediatamente. Indica l’ubicazione del manubrio. Non fi ssare il manubrio oltre a questo punto. Fare attenzione a oggetti lanciati a distanza. Pull out flexible shaft from cover and grease every 15-20 hours of use.Insufficient lubrication will cause flexible shaft damage.CAUTION ATTENZIONE Estrarre l’albero fl essibile dalla copertura e lubrifi care con grasso ogni 15-20 ore di utilizzo. Una lubrifi cazione insuffi ciente causerà danni all’albero fl essibile. min

Indica la velocità massima dell’albero. Non usare dispositivi di taglio i cui valori massimi di giri al minuto sono inferiori al valore di giri al minuto dell’albero. Cilindrata Se è necessario, mettere i guanti: per esempio, quando si monta un accessorio da taglio. Candela Far uso di scarpe antiscivolo e solide. Idle Regime minimo Leva dell’aria – In posizione di avviamento (aperta) Velocità dell’albero di uscita Leva dell’aria – Posizione di avviamento (chiusa)

Potenza massima del motore Acceso/Avvio Capacità del serbatoio carburante Spento/Arresto Peso a secco (senza carburante, dispositivo di taglio, imbracatura e protezione del dispositivo di taglio) Miscela di carburante e olio Dispositivo di taglio Regolazione del regime minimo

pA, eq ISO22868 Livello di pressione acustica LpA secondo ISO 22868 Equivalente* Pompa di adescamento

WA, Ra(G) 2000/14/EC Livello di potenza sonora garantito LwA da 2000/14/CE Corsa

hv, eq(R) Livello di vibrazione secondo le norme ISO

hv, eq(F) Livello di vibrazione secondo le norme ISO

Incertezza Prima di usare la macchina

• Leggere attentamente il manuale.

• Controllare che l’attrezzatura per il taglio sia montata e regolata correttamente.

• Mettere in moto l’unità e controllare la regolazione del carburatore. Vedere “MANUTENZIONE”. NOTA: I livelli equivalenti di rumore e vibrazione sono stati calcolati come la media ponderata nel tempo per i livelli di rumore / vibrazione prodotti in varie condizioni di lavoro con la seguente distribuzione temporale:

• 1/2 minimo, 1/2 velocità di lavoro.

DESCRIZIONE DELLE VARIE PARTI

(Fig. 1) Poiché il presente manuale si riferisce a svariati modelli, potrebbero esserci alcune diff erenze tra le immagini e la propria unità. Usare le istruzioni che si riferiscono alla propria unità. A: Tappo del serbatoio carburante B: Leva acceleratore C: Maniglia di avviamento D: Protezione del dispositivo di taglio E: Dispositivo di taglio F: Tubolare dell’albero di trasmissione G: Impugnatura H: Interruttore di accensione I: Imbracatura J: Comando dell’aria K: Motore L: Scatola degli ingranaggi M: Chiave a tubo combinata N: Istruzioni per l’uso O: Occhiali P: Chiave a barra esagonale Q: Coprilama (se in dotazione) R: Chiave inglese

AVVERTENZE E ISTRUZIONI PER LA

SICUREZZA Si deve inoltre prestare particolare attenzione alle parti del manuale precedute dai seguenti richiami: ATTENZIONE Indica la forte possibilità di lesioni fi siche gravi o anche fatali in caso di mancata osservanza delle istruzioni fornite. ATTENZIONE Indica la forte possibilità di lesioni fi siche gravi o danneggiamento della macchina in caso di mancata osservanza delle istruzioni fornite. NOTA Fornisce informazioni utili all’uso corretto della macchina. Sicurezza dell’operatore ○ Indossare protezione per il capo (1). (Fig. 2) ○ Indossare sempre una visiera o occhiali di sicurezza (2). (Fig. 2) ○ Indossare protezione auricolare approvata (3). (Fig. 2) L’esposizione prolungata al rumore può causare danni permanenti dell’udito. Prestare attenzione all’ambiente circostante. In particolare occorre fare attenzione ad eventuali persone nelle vicinanze che potrebbero segnalare un problema. Dopo lo spegnimento della motosega rimuovere immediatamente i dispositivi di sicurezza. ○ Indossare sempre camicie pesanti a maniche lunghe (4), pantaloni lunghi (5), stivali antiscivolo (6) e guanti (7). (Fig. 2) Non indossare abbigliamento eccessivamente largo né gioielli, pantaloni corti, sandali o andare a piedi nudi. I capelli devono essere raccolti affi nché rimangano sopra le spalle. ○ Non azionare questo strumento quando si è stanchi, malati o sotto l’eff etto di alcol, droghe o medicinali. ○ Non azionare l’utensile di notte o in condizioni di maltempo quando la visibilità è scarsa. E non utilizzare l’utensile quando piove o subito dopo che è piovuto. Lavorare su terreno scivoloso potrebbe causare un incidente se si perde l’equilibrio. ○ Mai permettere che un bambino o una persona inesperta azioni la macchina. ○ Non avviare il motore se ci sono cose infiammabili come foglie secche, rifi uti di carta o carburante nelle vicinanze. ○ Mai avviare o tenere il motore acceso all’interno di una stanza chiusa o di un edifi cio. La respirazione dei gas di scarico può causare la morte. ○ Mantenere le impugnature sempre prive di olio e carburante. ○ Tenere le mani lontane dall’apparecchiatura per il taglio. ○ Non aff errare né tenere l’unità tramite l’apparecchiatura per il taglio. ○ I guanti dovrebbero essere indossati quando si monta o si smonta un dispositivo di taglio. La mancata osservanza di questa precauzione può provocare lesioni. ○ Quando l’unità viene spenta, assicurarsi che il dispositivo di taglio si sia fermato prima di posare a terra l’unità. ○ Durante le lunghe sessioni d’uso dell'apparecchio, si suggerisce di fare una pausa di tanto in tanto per evitare l’insorgere della sindrome da vibrazioni mano-braccio (HAVS) causata dalla vibrazione. ATTENZIONE ○ Azionare sempre l'utensile con l’equipaggiamento protettivo e gli indumenti appropriati. La mancata osservanza potrebbe causare incidenti, quali ad esempio ustioni o lesioni. (Fig. 2) ○ Non toccare la zona della candela o l’alta tensione durante il funzionamento. Fare ciò può provocare scosse elettriche. ○ Non consentire ai bambini di avvicinarsi all’utensile durante il funzionamento. ○ Non toccare il motore, il coperchio della marmitta o la ventola di scarico durante o subito dopo il funzionamento. Fare ciò può provocare ustioni o lesioni. ○ I sistemi antivibrazione non garantiscono la protezione dalla sindrome da vibrazioni mano-braccio o dalla sindrome del tunnel carpale. Di conseguenza, le persone che usano in continuazione e regolarmente l’apparecchio dovrebbero mantenere sotto stretto 000BookCG40EAF(LP)WE.indb40000BookCG40EAF(LP)WE.indb40 2019/01/1811:28:452019/01/1811:28:45Italiano

controllo la condizione delle mani e delle dita. All’eventuale comparsa dei sintomi di cui sopra, rivolgersi immediatamente a un medico. ○ I portatori di dispositivi elettrici o elettronici medicali, quali ad esempio gli stimolatori cardiaci, devono consultare sia un medico sia il produttore di tali dispositivi prima di usare qualsiasi apparecchiatura elettrica. Sicurezza dell’unità/della macchina ○ Controllare l’intera unità/macchina prima di ogni uso. Sostituire le parti danneggiate. In particolare occorre verifi care che non vi siano perdite di carburante e che tutti i dispositivi di bloccaggio siano in posizione e saldamente serrati. ○ Prima di usare l’unità/la macchina, sostituire tutte le parti eventualmente rotte, scheggiate o comunque danneggiate. I pezzi difettosi potrebbero aumentare il rischio di incidenti e potrebbero causare una lesione. ○ Accertarsi che la protezione del dispositivo di taglio e l’imbracatura siano collegate correttamente. Non azionare se la protezione del dispositivo di taglio e l’imbracatura non sono collegati correttamente. ○ Durante le regolazioni del carburatore tenere lontane le altre persone. ○ Utilizzare esclusivamente gli accessori come consigliato dal costruttore per questa unità/macchina. ○ Prima dell’uso, assicurarsi che non vi siano utensili come la chiave di regolazione o la chiave inglese ancora fi ssati all’unità. ATTENZIONE ○ Non modifi care mai in nessun modo l’unità/la macchina. Non deve inoltre essere usata per scopi diversi da quelli cui è destinata. ○ La manomissione del motore annulla l’omologazione UE di questo motore. ○ Modifi che e/o accessori non autorizzati possono provocare gravi lesioni personali o morte dell’operatore o di altre persone. Uso in sicurezza del carburante ○ Miscelare e versare il carburante all’aperto e lontano da scintille e fi amme. ○ Usare un contenitore omologato per il carburante. ○ Spostarsi di almeno 3 m lontano dal luogo di rifornimento del carburante prima di avviare il motore. ○ Arrestare il motore prima di rimuovere il tappo del serbatoio del carburante. Non rimuovere il tappo del serbatoio carburante durante il funzionamento. ○ Prima di conservare l’unità/la macchina, svuotare completamente il serbatoio del carburante. Questa precauzione deve essere adottata dopo ogni uso. Qualora s’intenda conservare la motosega con del carburante nel serbatoio si raccomanda almeno di verifi care che non vi siano perdite. ATTENZIONE ○ Il carburante s’incendia o esplode facilmente, e altrettanto facilmente lo si può inalare, perciò occorre prestare la massima attenzione mentre si maneggia o si rifornisce il carburante. ○ Non fumare né lasciare fumare gli altri nei pressi del carburante e dell’unità/della macchina o mentre la si usa. ○ Prima di avviare il motore, rimuovere qualsiasi traccia di carburante fuoriuscito. ○ Sia l’unità/la macchina che il carburante devono essere conservati in un luogo in cui i vapori non raggiungano scintille o fi amme libere di caldaie di riscaldamento dell’acqua, motori o interruttori elettrici, fornaci, ecc. ○ Quando si usa l’unità in un luoghi asciutti, assicurarsi che il dispositivo antincendio sia prontamente disponibile. ○ Se si spegne il motore per il rifornimento di carburante, assicurarsi che l’unità si sia raff reddata prima di aggiungere carburante. Taglio di sicurezza ○ Non tagliare materiali diversi da erba e cespugli. ○ Non eseguire alcuna operazione che possa esercitare un enorme shock sui dispositivi di taglio. In caso contrario, l’albero fl essibile potrebbe danneggiarsi. ○ Controllare la zona da tagliare prima di ogni utilizzo. Rimuovere eventuali oggetti che possono essere lanciati a distanza o rimanere impigliati. Non azionare in zone dove ci sono radici di alberi o rocce. ○ Per la protezione delle vie respiratorie, indossare una maschera di protezione per aerosol durante il taglio dell’erba dopo l’irrorazione di insetticida. ○ Tenere le altre persone, inclusi bambini, animali, estranei e aiutanti distanti almeno 15 m dalla zona di pericolo. Spegnere immediatamente il motore se qualcuno si avvicina. ○ Prestare attenzione in quanto l’avvio del motore potrebbe essere ritardato dopo aver tirato la maniglia del dispositivo di avviamento. ○ Tenere sempre il motore sul lato destro del corpo. ○ Aff errare l’unità/la macchina saldamente con entrambe le mani. ○ Mantenere sempre una posizione stabile e di equilibrio. Non sbilanciarsi. Perdere l’equilibrio durante le operazioni può causare lesioni. ○ Tenere tutte le parti del corpo lontane dalla marmitta e dal dispositivo di taglio quando il motore è in funzione. ○ Tenere il dispositivo di taglio al di sotto del ginocchio. ○ Prestare attenzione quando si opera in zone in cui sono presenti cavi elettrici o del gas. ○ Non azionare il dispositivo di taglio per scopi diversi dal taglio di erba o cespugli. Evitare le operazioni in cui il dispositivo di taglio potrebbe venire a contatto con acqua, come ad esempio pozzanghere o scavare nello sporco. La mancata osservanza di questa precauzione può causare lesioni personali o danni all’unità. ○ Evitare l’uso prolungato a bassa velocità in cui la vibrazione è alta. Fare ciò può provocare danni al motore.

Quando si sposta in una nuova area di lavoro o durante l’ispezione, la regolazione o la sostituzione dei dispositivi di taglio dell’unità, ecc., assicurarsi di spegnere la macchina e accertarsi che tutti i dispositivi di taglio siano spenti. ○ Non posizionare mai la macchina sul terreno mentre è in funzione. ○ Mai toccare il dispositivo di taglio mentre sta ruotando. ○ Prima di rimuovere detriti o erba dal dispositivo di taglio, assicurarsi sempre che il motore sia spento e che ogni dispositivo di taglio si sia completamente arrestato.

Durante l’uso di qualsiasi apparecchiatura elettrica, tenere sempre a portata di mano un kit di pronto soccorso.

Spegnere il motore e assicurarsi che il dispositivo di taglio si sia arrestato completamente prima di rimuovere l’unità dal proprio corpo o prima di lasciare l’unità incustodita. ○ Se inavvertitamente si urta o si fa cadere l’unità, controllare immediatamente per accertarsi che non ci siano danni, crepe o deformazioni. ○ Se l’utensile sta funzionando male e produce strani rumori o vibrazioni, spegnere immediatamente il motore e rivolgersi al proprio rivenditore per farlo ispezionare e riparare. L’uso continuato in queste condizioni potrebbe causare lesioni o danni all’utensile. ○ Utilizzare in conformità con le leggi e i regolamenti locali. ATTENZIONE PERICOLO DI CONTRACCOLPI (Fig. 3) Quando si utilizzano dispositivi di taglio di metalli come ad esempio lame, il contatto con gli ostacoli come alberi o altre superfi ci dure con la parte anteriore o destra del dispositivo girevole potrebbe forzare l’unità ad attaccare un ostacolo, causando così una reazione di contraccolpo verso il lato destro dell’operatore. 000BookCG40EAF(LP)WE.indb41000BookCG40EAF(LP)WE.indb41 2019/01/1811:28:452019/01/1811:28:45Italiano

Il contraccolpo si può verifi care quando il dispositivo di taglio entra in contatto con ceppi o rocce nascoste sotto le erbacce. Assicurarsi sempre che non ci siano ostacoli nascosti dalle erbacce prima di iniziare il lavoro. Per ridurre al minimo il rischio di contraccolpi quando essi si presentano, posizionare sempre l’unità sul lato destro del corpo durante il funzionamento. Se l’operatore è posizionato correttamente mentre il dispositivo di taglio ruota, si riduce il rischio che l’unità entri in contatto diretto con il corpo. Manutenzione in sicurezza ○ Mantenere l’unità/la macchina secondo le procedure raccomandate. ○ Rimuovere la candela prima di eseguire la manutenzione, ad eccezione delle regolazioni del carburatore. ○ Durante le regolazioni del carburatore, tenere lontane le altre persone. ○ Utilizzare esclusivamente i ricambi originali HiKOKI come raccomandato dal costruttore. CAUTELA Non smontare l'avviatore a strappo sull'attrezzo. Ci si potrebbe ferire a causa della molla di richiamo. ATTENZIONE Se non eseguita correttamente la manutenzione potrebbe comportare un grave danneggiamento del motore o a lesioni fi siche. Trasporto e conservazione ○ Trasportare l’unità/la macchina a mano con il motore spento e la marmitta tenuta ben lontana dal corpo.

Prima di conservare o trasportare l’unità/la macchina, lasciar raff reddare il motore, svuotare il serbatoio del carburante e fi ssarla saldamente. La mancata osservanza di questa precauzione può causare incendi o incidenti.

Prima di conservare l’unità/la macchina, svuotare completamente il serbatoio del carburante. Si raccomanda di vuotare il carburante dopo ogni uso. Qualora s’intenda conservare la motosega con del carburante nel serbatoio si raccomanda almeno di verifi care che non vi siano perdite. ○ Conservare l’unità/la macchina fuori dalla portata dei bambini. ○ Pulire ed eseguire la manutenzione dell’unità accuratamente e riporla in un luogo asciutto. ○ Durante il trasporto e la conservazione ci si deve accertare che l’interruttore del motore sia spento. ○ Durante il trasporto e la conservazione, rimuovere il dispositivo di taglio o posizionare il coprilama sopra la lama. ○ È necessario fi ssare la macchina durante il trasporto per evitare la perdita di carburante, danni o lesioni. ○ Se un’etichetta di avvertimento è illeggibile, si stacca o diventa poco chiara, sostituirla con una nuova. Per l’acquisto di nuove etichette, contattare i centri di assistenza autorizzati HiKOKI. In altre circostanze non riportate in questo manuale, adottare la massima cautela e usare il buonsenso. In caso di necessità ci si può rivolgere ad un Centro di Assistenza Autorizzato HiKOKI. SPECIFICHE TECNICHE Le SPECIFICHE TECNICHE di questa macchina sono elencate nella tabella a pagina 83. NOTA Tutti i dati contenuti nel manuale sono soggetti a modifi ca senza preavviso.

PROCEDURE DI MONTAGGIO

Albero motore ad albero fl essibile (Fig. 4) Rimuovere il bullone di bloccaggio del tubo (8). Inserire I’estremità senza foro dell’albero fl essibile (9) nel tubo di giunzione dell'albero motore (10) fi no in fondo e serrare il bullone di bloccaggio del tubo innestando il bullone nella fessura dell’albero fl essibile. NOTA Accertarsi di allineare I’estremita quadrata dell’albero interno fl essibile con il foro quadrato dell’albero motore routando leggermente I’albero motore in modo che essi siano connessi saldamente. Albero fl essibile a motore (Fig. 5) Tirare verso I’alto il perno di bloccaggio (11). Inserire I’estremità con il foro dell’albero fl essibile nella scatola della frizione fi no in fondo ruotandolo leggermente. Rilasciare il perno di bloccaggio in modo che si blocchi nel foro di riferimento (12). Montaggio dell’impugnatura (Fig. 6) Montare l'impugnatura sul tubolare dell'albero di trasmissione con l’angolo verso il motore. Regolare nella posizione più comoda prima dell’uso. Assicurarsi di fi ssare saldamente l’impugnatura con i 4 bulloni. NOTA Se l’unità è munita di un’etichetta indicante la posizione dell’impugnatura (13) sul tubolare dell’albero di trasmissione, seguire la fi gura. Filo dell’acceleratore / cavo di arresto Rimuovere il coperchio del fi ltro dell’aria. (Fig. 7) Collegare i cavi di arresto. (Fig. 8) Inserire il tirante (14) sotto il dado (15) avvitato sull’estremità esterna del fi lo dell’acceleratore (16) e collegare l’estremità del fi lo dell’acceleratore (17) al carburatore (18). Quindi serrare il dado (15) per fi ssare il fi lo dell’acceleratore al tirante (14). (Fig. 9) NOTA Verifi care che l’acceleratore del carburatore torni alla posizione di riposo e che si possa aprire ampiamente azionando la leva dell’acceleratore. Coprire il fi lo dell’acceleratore e fermare i cavi insieme con la guaina di protezione in dotazione fi no al coperchio del fi ltro dell’aria. (Fig. 10) Alcuni modelli possono essere forniti con il fi lo dell’acceleratore e i cavi di arresto già installati. Installazione del coperchio della scatola ingranaggi (Fig. 11) Fissare il coperchio della scatola ingranaggi (19) con le tre viti, assicurandosi di allineare la tacca (20) del coperchio della scatola ingranaggi con il foro (21) del coperchio stesso. Montaggio della protezione del dispositivo di taglio ATTENZIONE Se viene installata una protezione errata o difettosa, ciò potrebbe causare gravi lesioni personali. CAUTELA Alcune protezioni per dispositivi di taglio sono dotate di tagliafi lo affi lati. Fare attenzione nel maneggiarle. NOTA La staff a di protezione potrebbe arrivare già montata alla scatola degli ingranaggi su alcuni modelli. Allineare la protezione del dispositivo di taglio con la staff a di protezione e fi ssarla sul tubolare dell’albero di trasmissione, utilizzando il bullone e la staff a del coperchio. Serrare bene il morsetto del coprilama in modo che la protezione del 000BookCG40EAF(LP)WE.indb42000BookCG40EAF(LP)WE.indb42 2019/01/1811:28:452019/01/1811:28:45Italiano

dispositivo di taglio non oscilli e non si muova durante il lavoro. (Fig. 12) Montaggio del dispositivo di taglio ATTENZIONE ○ Installare il dispositivo di taglio in modo appropriato e sicuro come indicato nelle istruzioni per l’uso. Se non è fi ssato correttamente o in sicurezza, potrebbe staccarsi e provocare lesioni gravi e/o letali. ○ Non installare o rimuovere dispositivi di taglio mentre il motore è acceso. ○ Usare sempre dispositivi di taglio e raccordi metallici originali HiKOKI. Montaggio della lama (Fig. 13) Quando si monta una lama, assicurarsi che la lama non sia incrinata o danneggiata e che i denti siano orientati nella giusta direzione. Allineare il foro della tacca del fermadisco al foro sul coperchio della scatola ingranaggi e inserire la chiave Allen per fermare la rotazione. Girare il dado di fi ssaggio in senso orario e rimuovere il dado di fi ssaggio, la copertura di protezione, la piastrina fermadisco e le rondelle di blocco dentate. L’installazione della lama è come illustrato di seguito: inserire la chiave Allen nel foro della tacca del fermadisco e nel foro sulla scatola ingranaggi. Quindi, installare la lama (controllare la direzione di installazione, come indicato nella Fig. 14), la piastrina fermadisco, la copertura di protezione e le rondelle di blocco dentate sul fermadisco in questo ordine. Serrare infi ne il dado di fi ssaggio con la chiave tubolare con una coppia di serraggio di 22 ± 2 N

• m. Notare che il dado di fi ssaggio è a fi lettatura sinistrorsa, (in senso orario si allenta/ in senso antiorario si stringe). (Fig. 13) ATTENZIONE ○ Durante l’installazione della lama di taglio, posizionare il foro centrale sulla parte convessa del fermadisco e tenerlo con la superfi cie concava della piastrina fermadisco. Quindi, serrare il dado di fi ssaggio per impedire l’eccentricità della lama di taglio. (Fig. 13) Dopo aver installato la lama di taglio, assicurarsi di rimuovere la chiave Allen e la chiave tubolare combinata. ○ Prima del lavoro, controllare la lama per verifi care che sia stata montata correttamente. (Fig. 15) ○ Prima dell’uso, controllare la piastrina fermadisco per l’eventuale presenza di usura o spaccature sotto la lama di taglio. Se si trova usura o guasti, sostituire la protezione come articolo di consumo. NOTA ○ La lama deve essere fi ssata con una nuova copiglia ogni volta che viene installata. (Fig. 13) ○ Quando si installa o si rimuove una lama, assicurarsi di indossare guanti e di posizionare il coprilama sopra la lama. CAUTELA Controllare che la calotta di protezione del dado non sia usurata o abbia crepe prima dell’uso. Se si riscontrano danni o usura, sostituirla, poiché è un articolo di consumo. ATTENZIONE ○ Quando si monta una lama da taglio, assicurarsi che la lama non sia incrinata o danneggiata e che i denti siano orientati nella giusta direzione. ○ Rimuovere qualsiasi granello superfi ciale dai raccordi di installazione della lama. La mancata osservanza di questa precauzione può provocare l’allentamento dei dadi. ○ La sporgenza della piastrina fermadisco potrebbe risultare disallineata con la lama mentre si serra il dado. Prima dell’azionamento, assicurarsi che la lama sia stata montata correttamente. (Fig. 15) ○ Ruotare la lama a mano e assicurarsi che non ci sia alcuna oscillazione o rumori anomali. Le oscillazioni potrebbero causare vibrazioni anomale o provocare l’allentamento dei dadi. ATTENZIONE ○ Prima del lavoro, controllare la lama per verifi care che sia stata montata correttamente. ○ Se la macchina è stat dotata di una calotta di protezione sotto la lama tagliente, assicurarsi prima del funzionamento che ci sia usura eccessiva o non ci siano fessure. Se si trova usura o guasti, sostituire la protezione come articolo di consumo. ○ Indossare sempre guanti nel maneggiare la lama di taglio. Installazione della testa di nylon (Fig. 16) Se l’unità dispone di una testa di nylon, seguire l’installazione. Fissare il fermadisco (22) alla scatola ingranaggi. Inserire una chiave Allen nel foro nella scatola ingranaggi per fi ssare il protettore di avvolgimento (23) e fi ssare la testa di nylon (24) girandola in senso orario. NOTA Siccome qui non viene usata la piastrina fermadisco, conservarla per il successivo uso della lama metallica. ATTENZIONE Per le testine HiKOKI, utilizzare solamente fi li fl essibili, non metallici consigliati dal produttore. Non usare mai fi li o funi metalliche. Potrebbero spezzarsi e trasformarsi in proiettili pericolosi. FUNZIONAMENTO Carburante (Fig. 17) ATTENZIONE ○ Il motore del decespugliature a zaino è a due tempi. È pertanto necessario usarlo con miscela di benzina ed olio. Sia durante il rifornimento di carburante sia durante l’uso si deve garantire all’unità la necessaria ventilazione. ○ Il carburante è altamente infi ammabile e può causare gravi lesioni in caso di inalazione o contatto con la pelle. Durante il rifornimento è pertanto necessario prestare la massima attenzione. Anche all’interno degli edifi ci il carburante deve essere maneggiato solo se suffi cientemente ventilati. Carburante ○ Utilizzare sempre benzina di marca senza piombo a 89 ottani. ○ Utilizzare olio puro per motori a due tempi oppure una miscela da 25:1 a 50:1; per istruzioni sul corretto rapporto di miscelazione rivolgersi ai centri di assistenza autorizzati HiKOKI. ○ In caso di indisponibilità di olio originale, si raccomanda di usarne uno antiossidante di alta qualità espressamente dedicato ai motori a due tempi raff reddati ad aria (JASO FC GRADE OIL o ISO EGC GRADE). Non si deve usare olio miscelato con BIA o TCW (per motori a due tempi raff reddati ad acqua). ○ Mai usare olio di tipo multigrado (10 W/30) o di scarto.

Olio e carburante non devono mai essere miscelati nel serbatoio del carburante della macchina. Olio e carburante devono essere miscelati a parte in un recipiente pulito. Si suggerisce di versare dapprima la metà della benzina da usare. Successivamente, versare l’intera quantità di olio. Agitare bene la miscela così composta. Versare quindi la quantità rimanente di benzina. Prima di rifornire l'unità si suggerisce di agitare bene l’intera miscela ottenuta. 000BookCG40EAF(LP)WE.indb43000BookCG40EAF(LP)WE.indb43 2019/01/1811:28:452019/01/1811:28:45Italiano

Quantità di benzina e olio per la miscela Benzina (litri) Olio per motori a due tempi (ml) Rapporto 50:1 Rapporto 25:1 0,5 10 ——— 20

Rifornimento ATTENZIONE ○ Prima del rifornimento, spegnere sempre il motore e lasciarlo raff reddare per alcuni minuti. Non fumare né avvicinare fi amme o scintille al luogo in cui viene eff ettuato il rifornimento. ○ Aprire lentamente il serbatoio del carburante durante il rifornimento, in modo da far sparire l’eventuale pressione eccessiva. ○ Dopo il rifornimento, chiudere bene il tappo del serbatoio. ○ Spostare sempre l’unità ad almeno 3 m dall’area di servizio prima di avviare. ○ Qualora il carburante si riversi sull’abbigliamento, rimuoverlo immediatamente con del sapone. ○ Assicurarsi di controllare eventuali perdite di carburante dopo il rifornimento. ○ Prima di eff ettuare il rifornimento, al fi ne di rimuovere l’elettricità statica dal corpo principale, dal contenitore del carburante e dall’operatore, toccare il suolo leggermente umido. Prima di procedere con il rifornimento di carburante è opportuno pulire bene l’area del tappo del serbatoio per impedire che vi penetri sporcizia. Occorre altresì agitarne bene il recipiente per assicurare la corretta miscelazione. Avvio ATTENZIONE ○ Prima di avviare l’utensile, assicurarsi che il dispositivo di taglio non tocchi alcun oggetto o il terreno. In caso contrario, il dispositivo di taglio potrebbe ruotare in modo imprevisto e causare lesioni. ○ Assicurarsi che il dispositivo di taglio non ruoti quando il motore è al minimo. Se ruota, regolare il regime del minimo secondo le istruzioni contenute in “Regolazione del minimo” nella sezione “MANUTENZIONE”. Se il dispositivo di taglio continua a muoversi anche dopo questa regolazione, arrestare immediatamente il motore e interromperne l’uso, portare l’utensile al più vicino centro di assistenza autorizzato HiKOKI. (1) Avviamento del motore freddo

1. Portare l’interruttore di accensione (25) nella posizione

2. Premere la pompa di innesco (26) per circa 10 volte per

far affl uire il carburante nel carburatore. (Fig. 19)

3. Impostare la leva della valvola dell’aria (27) alla posizione

START (chiusa) (A). (Fig. 20)

4. Aff errando bene la maniglia dell’unità affi nché non

sfugga, tirare con forza l’avviatore autoavvolgente. (Fig. 21)

5. Ai primi scoppi del motore, riaprire l’aria riportando la

leva in posizione RUN (aperta) (B). (Fig. 20)

6. Tirare di nuovo con forza l’avviatore autoavvolgente.

(Fig. 21) NOTA Se il motore non si accende, ripetere le procedure da 2 a 5.

7. Quindi, lasciar scaldare il motore per circa 2–3 minuti

prima di sottoporlo a qualsiasi carico.

8. Controllare che il dispositivo di taglio non ruoti quando il

motore è al minimo. (2) Avviamento del motore caldo Eseguire solamente i punti 1, 2, 6 e 8 della procedura di avviamento per un motore freddo. Se il motore non si avvia, usare la stessa procedura di avviamento usata per un motore freddo. Taglio ATTENZIONE ○ Indossare sempre abbigliamento e attrezzatura di protezione appropriati quando si utilizza l’unità. (Fig. 22) ○ Tenere le altre persone, inclusi bambini, animali, estranei e aiutanti distanti almeno 15 m dalla zona di pericolo. Spegnere immediatamente il motore se qualcuno si avvicina. (Fig. 23) ○ Se erba o rampicanti si avvolgessero attorno al dispositivo, spegnere il motore e il dispositivo e rimuoverli. Continuare a far funzionare lo strumento con erba o rampicanti avvolti intorno all’attrezzo potrebbe provocare danni quali la precoce abrasione della frizione. CAUTELA L’utilizzo e i punti di cautela variano a seconda del tipo di dispositivo di taglio. Per un uso sicuro, accertarsi di seguire le istruzioni e le linee guida in dotazione con ciascun tipo. NOTA ○ Premere il pulsante di sgancio rapido nell’eventualità di una situazione pericolosa. (Fig. 24) ○ Utilizzare in conformità con le leggi e i regolamenti locali. (1) Utilizzo di una lama ○ Regolare la velocità del motore in base alla resistenza dell’erba. Per erba morbida, utilizzare basse velocità; per ciuffi d’erba diffi cili, utilizzare alte velocità. ○ Tagliare l’erba da destra a sinistra, utilizzando il lato sinistro della lama per tagliare. (Fig. 25) ○ Una leggera inclinazione della lama a sinistra durante il taglio impilerà l’erba tagliata sulla sinistra, rendendo facile la raccolta. NOTA L’aumento eccessivo della velocità di rotazione può causare un aumento di usura della lama, delle vibrazioni e della rumorosità. Causerà anche un aumento del consumo di carburante. ATTENZIONE ○ La spinta della lama può verifi carsi quando la lama rotante tocca un oggetto solido nell’area critica. Può avvenire una reazione pericolosa a causa della quale l’intera unità e l’operatore possono subire una violenta spinta. Questa reazione è detta spinta della lama. Come risultato di ciò, l’operatore può perdere il controllo dell’unità, il che può causare lesioni gravi o fatali. La spinta della lama può verifi carsi con maggiore probabilità in aree in cui è diffi cile vedere il materiale da tagliare. ○ Se durante il lavoro il dispositivo di taglio dovesse colpire pietre o altri detriti, spegnere immediatamente il motore e verifi care che il dispositivo e le relative parti siano integri. (2) Utilizzo di una testa in nylon ○ Impostare il motore ad alta velocità quando si utilizza questo attrezzo. ○ Tagliare l’erba da sinistra a destra. L’erba tagliata si scaricherà lontano dal corpo, minimizzando il trasferimento sui vestiti. (Fig. 26) ○ Con fi lo di nylon, utilizzare circa 2 cm dell’estremità del fi lo per tagliare l’erba. L’utilizzo dell’intera lunghezza del fi lo ridurrà la velocità di rotazione e renderà diffi cile il taglio. 000BookCG40EAF(LP)WE.indb44000BookCG40EAF(LP)WE.indb44 2019/01/1811:28:452019/01/1811:28:45Italiano

ATTENZIONE ○ Questo prodotto è dotato di un tagliafi lo che taglia automaticamente eventuali eccessi di fi lo. Quando si aziona l’unità, non rimuovere la protezione o il tagliafi lo. Poiché la resistenza è maggiore nei fi li di nylon rispetto alle lame, un uso scorretto potrebbe aumentare il carico del motore e provocare danni. ○ Non utilizzare con il motore impostato a basse velocità. Se la velocità del motore è bassa, l’erba potrebbe avvolgersi intorno al dispositivo, facendo slittare la frizione, cosa che potrebbe causare l’abrasione della frizione. ○ Con lame di fi lo di nylon, utilizzare sempre più di 15 cm di fi lo. Se la lunghezza del fi lo è troppo limitata, la velocità di rotazione aumenta e può causare danni alla lama di fi lo di nylon. Poiché il modello di tubolare dell’albero di trasmissione curvo in particolare non è dotato di un meccanismo di decelerazione, c’è un’alta possibilità di un aumento della velocità di rotazione per il dispositivo di taglio. Arresto (Fig. 27) Diminuire la velocità del motore e farlo girare al minimo per alcuni minuti, quindi spegnere l’interruttore di accensione (25). ATTENZIONE Un dispositivo di taglio può ferire mentre continua a girare dopo che il motore è stato fermato o dopo che il controllo dell’alimentazione è stato rilasciato. Non appena si spegne l’unità, prima di deporla ci si deve accertare che il dispositivo di taglio si sia eff ettivamente arrestato. MANUTENZIONE

RIPARATORE DI MOTORI NON STRADALI. Regolazione del carburatore (Fig. 28) Il carburatore è un componente di precisione che miscela aria e combustibile, ed è progettato per garantire elevate prestazioni dal motore. Prima che l’utensile viene spedito dalla fabbrica, il suo carburatore viene regolato durante un test. Eff ettuare le regolazioni solo se è necessario a causa delle condizioni ambientali (il clima o la pressione atmosferica), del tipo di combustibile, del tipo di olio a due cicli, ecc. ATTENZIONE ○ Poiché il carburatore è prodotto con un elevato grado di precisione, non smontarlo. ○ Per questo prodotto, l’unica impostazione del carburatore che può essere regolata è il minimo (T). ○ Non avviare mai il motore se il carter della frizione e il tubo non sono montati! In caso contrario, la frizione potrebbe staccarsi e causare lesioni. T = Vite di regolazione del minimo. Regolazione del minimo (T) ATTENZIONE ○ Quando si arresta il motore, non ruotare eccessivamente la vite di regolazione del minimo (T) in direzione oraria. In caso contrario, quando il motore si avvia, il dispositivo di taglio potrebbe ruotare in modo imprevisto e causare lesioni. ○ Non regolare la vite di regolazione del minimo (T) per qualsiasi ragione diversa dalla regolazione del minimo. Far girare il motore durante la regolazione del minimo. (1) Se il motore si spegne quando è al minimo Avviare il motore e girare lentamente la vite di regolazione del minimo (T) in senso orario fi no a quando non si trova in una posizione in cui il motore ruota in modo regolare. A questo punto, assicurarsi che il dispositivo di taglio non giri. (2) Se il dispositivo di taglio ruota quando il motore è al minimo Ruotare lentamente la vite di regolazione del minimo (T) in senso antiorario fi nché non si trova in una posizione in cui il dispositivo di taglio non ruota. A questo punto, verifi care che la rotazione del motore non presenti problemi. ATTENZIONE Se il dispositivo di taglio continua a ruotare dopo la regolazione della vite di regolazione del minimo (T), arrestare immediatamente il motore e interromperne l’uso, quindi contattare il più vicino centro di assistenza autorizzato HiKOKI. Filtro dell’aria (Fig. 29) Il fi ltro dell’aria (26) deve essere tenuto pulito dalla polvere e dalla sporcizia per evitare: ○ Guasti del carburatore. ○ Problemi di avviamento. ○ Riduzione potenza del motore. ○ Inutile usura delle parti del motore. ○ Anomalo consumo di carburante. Se si lavora in zone molto polverose si deve pulire il fi ltro dell’aria una volta al giorno o anche con maggior frequenza. Allentare la vite (27), quindi aprire il coperchio del fi ltro dell’aria e rimuovere il fi ltro dell’aria (26). Lavarlo con acqua tiepida e sapone. Prima di riassemblare il fi ltro, verifi care che sia ben asciutto. Un fi ltro che è stato usato per un lungo periodo non potrà mai essere pulito completamente. Pertanto, deve essere sostituito con regolarità con un altro nuovo. Se il fi ltro si danneggia lo si deve sostituire immediatamente. Filtro del carburante (Fig. 30) Rimuovere il fi ltro del carburante dal serbatoio carburante, quindi sostituirlo se è sporco. NOTA Un fi ltro carburante bloccato può impedire l’alimentazione del carburante e causare un malfunzionamento della rotazione del motore. Candela (Fig. 31) Lo stato della candela dipende: ○ Un’errata impostazione del carburatore. ○ Errata miscela di carburante (troppo olio nella benzina) ○ Un fi ltro dell’aria sporco. ○ Condizioni di funzionamento diffi cili (come durante la stagione fredda). Questi fattori possono causare la formazione di depositi sugli elettrodi e, di conseguenza, il malfunzionamento del motore e diffi coltà di avviamento. La condizione della candela va controllata particolarmente quando il motore perde di potenza, si avvia con diffi coltà o non gira con regolarità al minimo. Se la candela è sporca la si deve pulire e se ne deve controllare la distanza tra gli elettrodi, eventualmente regolandola. Regolare nuovamente se necessario. La distanza corretta è di 0,6 mm. La candela dovrebbe in ogni caso essere sostituita ogni circa 100 ore d’uso della macchina o anche prima se gli elettrodi appaiono molto corrosi. 000BookCG40EAF(LP)WE.indb45000BookCG40EAF(LP)WE.indb45 2019/01/1811:28:452019/01/1811:28:45Italiano

NOTA In alcune zone, le norme locali richiedono l’impiego di una candela a resistore per sopprimere i segnali di accensione. Se questa macchina era originariamente dotata di una candela a resistore, in caso di sostituzione se ne deve usare una di tipo analogo. Scatola degli ingranaggi (Fig. 32) Controllare il livello di lubrifi cante della scatola degli ingranaggi o l’angolo dell’ingranaggio ogni 50 ore di impiego circa rimuovendo il tappo del serbatoio del lubrifi cante sul lato della scatola degli ingranaggi. Se non si vedono tracce di lubrifi cante sui fi anchi degli ingranaggi, riempire la scatola degli ingranaggi con del lubrifi cante multiuso a base di litio di qualità fi no a 3/4. Non riempire completamente la scatola degli ingranaggi. CAUTELA ○ Assicurarsi di rimuovere lo sporco o il pietrisco quando si collega la spina nella sua posizione originale. ○ Prima di iniziare l’ispezione o la manutenzione della scatola degli ingranaggi, assicurarsi che la scatola si sia raff reddata. Lama (Fig. 33) ATTENZIONE Indossare guanti di protezione durante la manutenzione della lama. ○ Usare una lama affi lata. Una lama smussata è più incline a impigliarsi e a causare la reazione di spinta. Sostituire il dado di fi ssaggio se danneggiato o se risulta diffi cile da serrare. ○ Durante la sostituzione della lama, acquistarne una raccomandata da HiKOKI, con foro d’attacco da 25,4 mm. ○ Nel caso di lama a 3 denti (28), è possibile utilizzarle da ambo le parti. ○ Usare la lama adatta al tipo di lavoro. ○ Durante la sostituzione delle lame, usare attrezzi appropriati. ○ Quando i bordi taglienti perdono il fi lo, riaffi larli o limarli come illustrato in fi gura. Un’affi latura non corretta può causare eccessive vibrazioni. ○ Scartare lame eventualmente piegate, deformate, incrinate, rotte o comunque danneggiate. NOTA Durante l’affi latura della lama, è importante mantenere una forma originale del raggio alla base del dente per evitare la rottura. Testa di nylon Sostituzione del fi lo di nylon ○ Rimuovere il tappo del corpo di taglio spingendo verso l’interno le linguette di blocco sul lato della testa di nylon (Fig. 34). Estrarre il rocchetto (Fig. 35), agganciare il nuovo fi lo di nylon nel foro del rocchetto, quindi avvolgerlo attorno al rocchetto (Fig. 36). Quando il fi lo di nylon è stato avvolto attorno al rocchetto, fi ssarlo temporaneamente nell’apertura del rocchetto a circa 10 cm dall’estremità. (Fig. 37) Quindi far passare il fi lo di nylon attraverso il foro sul lato della testa di nylon e posizionare il tappo del corpo di taglio in ordine inverso rispetto alla rimozione del tappo. (Fig. 38) Tirare i fi li di nylon a destra e sinistra fi nché non sono fi ssati a circa

15 - 16 cm dall’estremità. (Fig. 39)

NOTA Assicurarsi che i fi li di nylon destro e sinistro siano di pari lunghezza, altrimenti aumenteranno le vibrazioni. Albero fl essibile Lubrifi care I’albero fl essibile dal lato della scatola della frizione rimuovendolo ogni 20 ore di impiego. Per una conservazione a lungo termine Svuotare completamente il serbatoio del carburante. Accendere quindi il motore sino a quando si arresta per esaurimento del carburante. Riparare quindi eventuali danni subiti dalla motosega durante l’uso. Pulirla infi ne con uno straccio pulito o con aria compressa. Versare infi ne nel cilindro attraverso il foro della candela alcune gocce di olio per motori a due tempi, facendo ruotare alcune volte il motore affi nché si distribuisca uniformemente sulla superfi cie del cilindro. La motosega dovrà quindi essere coperta e conservata in un luogo fresco. Programma di manutenzione Di seguito si riportano alcune istruzioni generali di manutenzione. Per ulteriori informazioni al riguardo si prega di rivolgersi ad un Centro di Assistenza Autorizzato HiKOKI. Manutenzione giornaliera ○ Pulire le superfi ci esterne dell’unità. ○ Controllare l’integrità della cinghia e delle bretelle. ○ Controllare la protezione del dispositivo di taglio per la presenza di danni o crepe. Cambiare la protezione in caso di urti o crepe. ○ Controllare che il dispositivo di taglio sia centrato correttamente, affi lato e senza crepe. Se il dispositivo di taglio è fuori centro, produrrà forti vibrazioni che possono danneggiare l’unità. ○ Controllare che il dado del dispositivo di taglio sia serrato a suffi cienza. ○ Accertarsi che il coprilama non sia danneggiato e che possa essere fi ssato saldamente. ○ Verifi care che i dadi e le viti siano suffi cientemente serrati. ○ Controllare che l’unità sia intatta e priva di difetti. Manutenzione settimanale ○ Controllare il motorino di avviamento, in particolare il fi lo. ○ Pulire esternamente la candela. ○ Rimuovere la candela e controllare la distanza tra gli elettrodi. Regolarla a 0,6 mm oppure sostituire la candela. ○ Controllare che l’angolo dell’ingranaggio sia pieno di grasso fi no a 3/4. ○ Pulire il fi ltro dell’aria. Manutenzione mensile ○ Lavare con benzina il serbatoio del carburante. ○ Pulire la parte esterna del carburatore e la zona ad esso adiacente. ○ Pulire la ventola e la zona ad essa adiacente. 000BookCG40EAF(LP)WE.indb46000BookCG40EAF(LP)WE.indb46 2019/01/1811:28:452019/01/1811:28:45Italiano

SELEZIONE DEI DISPOSITIVI DI TAGLIO

Gli accessori consigliati per ogni modello sono presentati nella tabella sottostante. Per gli acquisti, contattare i centri di assistenza autorizzati HiKOKI. Controllare con cura in quanto gli accessori non marcati con “ ●” non possono essere installati. Elenco di accessori raccomandati Tipo Nome Specifi che tecniche CG40EAF (LP) Diametro Adattatore del sistema di alimentazione o N. di denti (lama) Spessore lama (mm)

Se l’utensile non funziona normalmente, eseguire le ispezioni descritte nella tabella seguente. Se gli interventi suggeriti non risolvono il problema, rivolgersi al proprio rivenditore o a un centro di assistenza HiKOKI autorizzato. Condizione Causa Soluzione Il motore non si avvia Impianto di alimentazione Il serbatoio del carburante è vuoto o il livello di carburante è basso Riempire il serbatoio del carburante con la corretta miscela di carburante (25:1-50:1) Il serbatoio del carburante contiene vecchio carburante (odore sgradevole) Sostituirlo con carburante nuovo Viene assorbita una quantità eccessiva di carburante e la candela è bagnata

Scollegare la candela e lasciarla asciugare

2. Tirare la maniglia del dispositivo di

avviamento 5 o 6 volte per rimuovere il carburante in eccesso

3. Attaccare la candela

4. Posizionare la leva dell’aria nella

posizione RUN e tirare la maniglia del dispositivo di avviamento Il fi ltro del carburante è intasato di sporco Pulire il fi ltro del carburante Il tubo del carburante è piegato o scollegato Assicurarsi che il carburante fl uisca facilmente Malfunzionamento del carburatore Contattare i centri di assistenza autorizzati HiKOKI Impianto elettrico Il cavo dell’interruttore di arresto è andato in corto circuito Contattare i centri di assistenza autorizzati HiKOKI La candela è sporca Sostituire o pulire la candela La distanza tra gli elettrodi è troppo grande Regolare la distanza fi no a 0,6 mm Connessione lenta tra il cavo dell’alta tensione e la candela Ricollegare Malfunzionamento dell’impianto elettrico Contattare i centri di assistenza autorizzati HiKOKI Altro Il tubo di scarico della marmitta è intasato di carbone Contattare i centri di assistenza autorizzati HiKOKI per la riparazione Il motore si avvia ma si interrompe immediatamente Il motore tende a interrompersi Impianto di alimentazione Il serbatoio del carburante è vuoto o il livello di carburante è basso Riempire il serbatoio del carburante con la corretta miscela di carburante (25:1-50:1) Il serbatoio del carburante contiene vecchio carburante (odore sgradevole) Sostituirlo con carburante nuovo L’olio per motore a due tempi non è stato aggiunto Contattare i centri di assistenza autorizzati HiKOKI La leva dell’aria è in posizione START Portare la leva dell’aria nella posizione RUN È penetrata dell’aria nell’impianto di alimentazione carburante Ricollegare il tubo del carburante o il giunto Malfunzionamento del carburatore Contattare i centri di assistenza autorizzati HiKOKI Impianto elettrico Guasto all’accensione Guasto alla candela Sostituire con una nuova candela Guasto all’impianto elettrico Contattare i centri di assistenza autorizzati HiKOKI Altro Surriscaldamento del motore Errato modello di candela Sostituire con il pezzo specifi cato Vedere “SPECIFICHE TECNICHE” Filtro dell’aria sporco Pulire Intasamento di carbone (tubo di scarico della marmitta) Pulire Compressione insuffi ciente (pistone, anello del pistone, cilindro) Contattare i centri di assistenza autorizzati HiKOKI 000BookCG40EAF(LP)WE.indb48000BookCG40EAF(LP)WE.indb48 2019/01/1811:28:452019/01/1811:28:45Italiano

Condizione Causa Soluzione Vibrazione anomala Il dispositivo di taglio non è installato correttamente Vedere “Montaggio del dispositivo di taglio” L’impugnatura, la staffa dell’impugnatura o qualche altro elemento di fi ssaggio è allentato Controllare e serrare La lama è piegata o danneggiata Sostituirla con una lama nuova Intorno alla scatola degli ingranaggi è avvolta dell’erba Rimuovere l’erba Il motore è acceso ma la lama non si muove Il movimento è scarso Intorno alla scatola degli ingranaggi è avvolta dell’erba Rimuovere erba e sporcizia Il motore non si arresta Guasto all’interruttore di arresto Posizionare la leva dell’aria nella posizione START per arrestare il motore Interrompere immediatamente l’utilizzo e contattare i centri di assistenza autorizzati HiKOKI Il motore si arresta quando l’acceleratore viene chiuso Il regime minimo è troppo basso Contattare i centri di assistenza autorizzati HiKOKI La lama continua a ruotare quando l’acceleratore viene chiuso Il regime minimo è troppo alto Il cavo dell’acceleratore è troppo teso Contattare i centri di assistenza autorizzati HiKOKI 000BookCG40EAF(LP)WE.indb49000BookCG40EAF(LP)WE.indb49 2019/01/1811:28:452019/01/1811:28:45Nederlands
