Producttype	Grasmaaier
Merk	HiKOKI
Model	CG40EAF
Motortype	2-takt motor, luchtgekoeld
Cilinderinhoud	40 cm³ (geschat op basis van referentie)
Brandstoftoevoer	Benzine/olie mengsel (verhouding 25:1 tot 50:1)
Brandstoftankinhoud	Ongeveer 1 L (schatting)
Droog gewicht	Ongeveer 8 kg (schatting)
Type snijgereedschap	Metaal mes of nylon draadkop
Aanbevolen mesdiameter	10" (254 mm) of 12" (305 mm)
Diameter nylon draad	2,2 tot 2,7 mm
Snijlengte draad	Ongeveer 15-16 cm na installatie
Starttype	Handstart met choke en primerbol
Werkpositie	Rugmaaiër (veiligheidsharnas)
Veiligheidsafstand	15 m rondom de gebruiker
Gegarandeerd geluidsniveau (LwA)	Niet gespecificeerd, typische waarde ~115 dB(A)
Trillingen bij handgrepen	Niet gespecificeerd, typische waarde ~5-10 m/s²
Bougie-elektrodenafstand	0,6 mm
Olie voor versnellingsbak	Multifunctioneel lithiumvet
Luchtfilteronderhoud	Dagelijkse reiniging met zeepwater, vervangen indien nodig
Bougieonderhoud	Reinigen elke 100 uur, vervangen indien versleten
Inbegrepen accessoires	Harnas, bescherming, montagegereedschap (sleutels), bril, handleiding
Reserveonderdelen	Messen, nylonkoppen, filters, bougies verkrijgbaar bij HiKOKI
Repareerbaarheid	Eenvoudig onderhoud door gebruiker, complexe reparaties door erkende service

Veelgestelde vragen - CG40EAF HiKOKI

Hoe start ik de motor van de grasmaaier CG40EAF?

Zorg ervoor dat het snijgereedschap geen object raakt. Zet de schakelaar op ON. Druk 10 keer op de primerbol. Zet de choke in de gesloten stand. Trek stevig aan het startkoord. Zodra de motor aanslaat, open de choke en trek opnieuw. Laat de motor 2-3 minuten warmdraaien voor gebruik.

Welk brandstofmengsel moet ik gebruiken?

Gebruik een mengsel van loodvrije benzine (octaangetal 89) en 2-takt olie in een verhouding van 25:1 tot 50:1. Voor een verhouding van 50:1 meng je 20 ml olie per liter benzine. Volg de aanbevelingen van de fabrikant of neem contact op met de HiKOKI service.

Hoe vervang ik de nylon draad van de snijkop?

Druk op de borgklemmen aan de zijkant van de kop om de afdekking te verwijderen. Verwijder de spoel. Haak de nieuwe draad in het gat van de spoel en wikkel deze op. Laat ongeveer 10 cm draad vrij. Steek de uiteinden door de gaten van de kop, plaats de afdekking terug. Trek om 15-16 cm aan elke kant te krijgen.

Hoe installeer ik een metalen mes op de CG40EAF?

Lijn de inkeping van de mesdrager uit met het gat van het tandwielhuis en steek een inbussleutel om te blokkeren. Draai de bevestigingsmoer los (linkse schroefdraad). Plaats het mes (snijranden correct georiënteerd), de dop van de mesdrager, de afdekking en de ringen. Draai de moer vast met een aanhaalmoment van 22 ± 2 Nm tegen de klok in.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd bescherming: veiligheidsbril, gehoorbescherming, handschoenen, lange kleding en antislip schoenen. Houd een veiligheidsafstand van 15 m rondom u. Raak het draaiende snijgereedschap niet aan. Stop de motor voor onderhoud of reiniging. Rook niet tijdens het bijvullen van brandstof.

Hoe stel ik het stationair toerental van de motor af?

Het stationair toerental wordt afgesteld met de T-schroef. Als de motor stationair afslaat, draai de T-schroef met de klok mee tot een stabiel toerental zonder dat het snijgereedschap draait. Als het gereedschap stationair draait, draai de T-schroef tegen de klok in totdat het stopt. Als het probleem aanhoudt, neem contact op met de service.

Hoe reinig ik het luchtfilter?

Draai de schroef van het luchtfilterdeksel los, open het en verwijder het filter. Was het met warm zeepwater, spoel en droog het volledig voordat u het terugplaatst. Vervang het filter als het beschadigd of erg vuil is. Dagelijkse reiniging wordt aanbevolen in stoffige omgevingen.

Wat te doen als het mes niet draait terwijl de motor loopt?

Controleer of er gras of vuil rond het tandwielhuis is gewikkeld. Stop de motor, verwijder het gras en vuil. Als het probleem aanhoudt, controleer de installatie van het snijgereedschap of de koppeling. Neem contact op met een erkend HiKOKI servicecentrum.

Hoe berg ik de grasmaaier op voor langere tijd?

Leeg de brandstoftank. Start de motor en laat deze draaien tot deze stopt om de carburateur leeg te maken. Reinig de machine. Giet een paar druppels 2-takt olie in de cilinder via het bougiegat en beweeg de motor. Bedek en berg op een droge, vochtvrije plaats.

Waar vind ik reserveonderdelen voor de CG40EAF?

Reserveonderdelen (messen, nylonkoppen, filters, bougies, enz.) zijn verkrijgbaar bij erkende HiKOKI servicecentra. Gebruik uitsluitend accessoires aanbevolen door de fabrikant om de veiligheid en prestaties van het apparaat te garanderen.

GEBRUIKSAANWIJZING CG40EAF HiKOKI

OPMERKING: Sommige machines zijn hier niet van voorzien.

OPMERKING: Gelijkwaardige geluidsniveaus / trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids- / trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: *1/2 Stationair, 1/2 max. toerental.

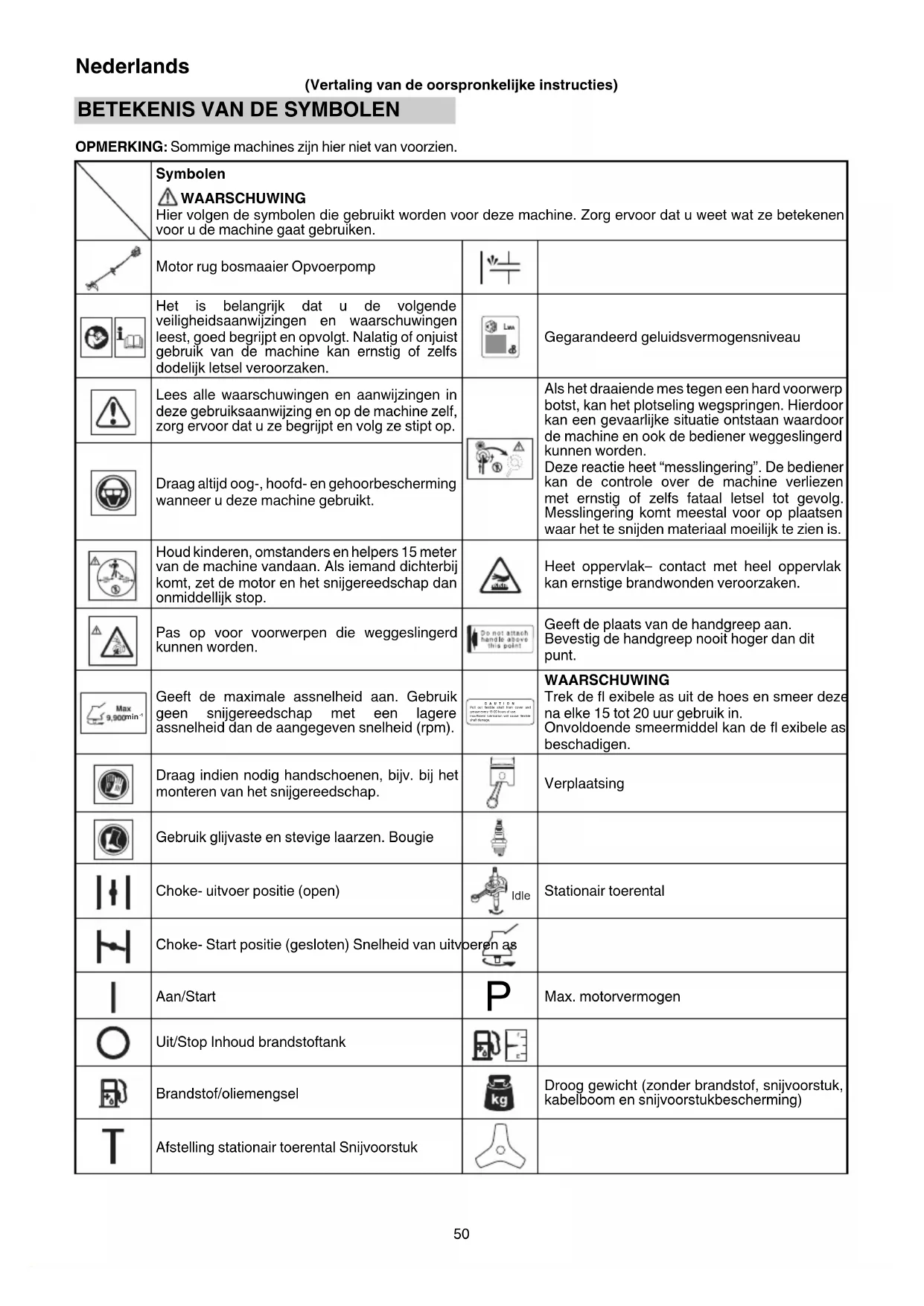

	Symbolen⚠ WAARSCHUWINGHier volgen de symbolen die gebruikt worden voor deze machine. Zorg ervoor dat u weet wat ze betekenen voor u de machine gaat gebruiken.
	Motor rug bosmaaier Opvoerpomp
	Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken.		Gegarandeerd geluidsvermogensniveau
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.		Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden.Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.
	Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt.
	Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichterbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop.		Heet oppervlak- contact met heel oppervlak kan ernstige brandwonden veroorzaken.
	Pas op voor voorwerpen die weggeslingerd kunnen worden.		Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt.
	Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm).		WAARSCHUWINGTrek de fl exibele as uit de hoes en smeer deze na elke 15 tot 20 uur gebruik in.Onvoldoende smeermiddel kan de fl exibele as beschadigen.
	Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap.	[KDZS]	Verplaatsing
	Gebruik glijvaste en stevige laarzen. Bougie	[Drasart]
[764V]	Choke- uitvoer positie (open)		Stationair toerental
[620M]	Choke- Start positie (gesloten) Snelheid van uitvoer
[621M]	Aan/Start	[1987E]	Max. motorvermogen
[622A]	Uit/Stop Inhoud brandstoftank	[Sueport]
[623E]	Brandstof/oliemengsel	[2004]	Droog gewicht (zonder brandstof, snijvoorstuk, kabelboom en snijvoorstukbescherming)
[624T]	Afstelling stationair toerental Snijvoorstuk
Lpa, eqISO22868	Geluidsdrukniveau LpA volgens ISO 22868 Equivqlent*	ahv, eq(F)	Trillingsniveau volgens ISO 22867Voor- of linker hendel/equivalent*
LWA, Ra(M)2000/14/EC	Gemeten geluidsvermogenniveau LwA door 2000/14/ECOnbelast met een hoog toerental draaien	ahv, eq(R)	Trillingsniveau volgens ISO 22867Achterzijde of rechtse hendel/equivalent*
LWA, Ra(G)2000/14/EC	Gegarandeerd geluidsvermogenniveau LwA door 2000/14/ECOnbelast met een hoog toerental draaien	K	Onzekerheid
Voordat u de machine gebruiktLees de gebruiksaanwijzing zorgvuldig door.Controler of het snijgereedschap juist gemonteerd en afgesteld is.Start de machine en controleer of de carburateur juist is afgesteld. Zie “ONDERHOUD”.

WAT IS WAT (Afb. 1)

Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.

A: Tankdop
B: Gashendel
C: Startkoord
D: Snijvoorstukbescherming
E: Snijvoorstuk
F: Aandrijfasbehuizing
G: Handgreep
H: Contactschakelaar:
I: Kabelboom
J: Chokehendel
K: Motor
L: Tandwielkast
M: Combinatiesleutel
N: Gebruiksaanwijzing
O: Veiligheidsbril
P: Zeskantige steeksleutel
Q: Mes kap (indien aanwezig)
R: Moersleutel

Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden:

⚠ WAARSCHUWING

Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd.

LET OP

Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd.

OPMERKING

Nuttige informatie voor correct functioneren en gebruik van de machine.

Veiligheid van de gebruiker

○ Draag hoofdbescherming (1). (Afb. 2)
○ Draag altijd een vizier of veiligheidsbril (2). (Afb. 2)
○ Draag goedgekeurde gehoorbescherming (3). (Afb. 2)
Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
Let op uw omgeving. Let op omstanders die eventueel problemen aangeven.
Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is.

○ Draag altijd, lange mouwen shirts (4) en lange broek (5) en antisliplaarzen (6) en handschoenen (7). (Afb. 2)
Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets.
Draag lang haar samengebonden zodat het maximaal schouderlang is.
○ Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen.
○ Bedien het gereedschap niet bij nacht of onder slechte weersomstandigheden wanneer het zicht slecht is. En bedien het gereedschap niet bij regen of direct daarna.
Werken op een glad wegdek kan leiden tot een ongeval wanneer u uw evenwicht verliest.
○ Laat in geen geval kinderen of onervaren personen de machine bedienen.
○ Start de motor niet wanneer er sprake is van brandbare stoff en, zoals droge bladeren, oud papier of brandstof in de omgeving.
○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn.
○ Houd de handgrepen vrij van olie en brandstof.
○ Houd uw handen weg van de snijdende onderdelen.
○ Houd of pak de machine niet vast aan de zagende onderdelen.
○ Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap. Wanneer dit niet wordt gedaan, kan een zeer gevaarlijke situatie ontstaan.
○ Wanneer de machine uit wordt gezet, moet u controlleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.
○ Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/“dode” vingers) te voorkomen.
○ Bedien het gereedschap altijd met de juiste beschermende uitrusting en kleding. Gebrek aan naleving hiervan kan leiden tot ongevallen zoals verbranding of lichamelijk letsel. (Afb. 2)
○ Raak de vonk club gebied of hoge spanning niet aan tijdens bedrijf. Dit kan leiden tot elektrische schok.
○ Hou kinderen uit de buurt van de gereedschap tijdens bedrijf.
○ Raak de motor, demperbescherming of uitlaat niet tijdens of kort na gebruik. Dit kan leiden tot brandwonden of letsel.
Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpaletunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen.

⚠ WAARSCHUWING

Nederlands

Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voor u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken.

Veiligheid/beveiliging van de machine

○ Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstoflekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten.
○ Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken. Defecte onderdelen kan een verhoogd risico op ongevallen en letsel leiden.
○ Voordat u de motor start, moet u controleren of het snoeigedeelte en de kabelboom niets aanraken. Gebruik de projector niet indien beschermkap voor snijuitrusting en kabelboom niet goed is aangesloten.
○ Houd anderen uit de buurt wanneer u de carburateur afstelt.
○ Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant.
○ Voordat u de machine bedient, moet u controleren of er geen gereedschappen zoals de afstelling of steeksleutel nog is aangesloten op het apparaat.

⚠ WAARSCHUWING

○ Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is.
○ Het knoeien met de motor maakt de EU-typegoedkeuring van deze motor ongeldig.
- Niet goedgekeurde wijzigingen en / of accessoires kan leiden tot ernstig lichamelijk letsel of de dood van de operator of anderen.

Veiligheid en brandstof

• Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen.
  ○ Gebruik een voor brandstof goedgekeurde tank of jerrycan.
  ○ Ga minstens 3 meter van de plaats waar u getankt heeft vandaan voor u de motor start.
• Stop de motor voor u de brandstofdop verwijdert. Verwijder de dop niet tijdens bedrijf.
  Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.

⚠ WAARSCHUWING

○ Brandstof is licht ontvlambaar, kan ontploffen en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt.
○ Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine gebruikt wordt.
○ Neem alle gemorste brandstof op voor u de motor start.
○ Bewaar de machine en de brandstof op een plek waar de brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz.
○ Wanneer u het apparaat in droge gebieden gebruikt, zorg ervoor dat brandblusmiddelen direct beschikbaar zijn.
- Als u de motor uitschakeld bij het tanken, zorg ervoor dat het apparaat is afgekoeld voordat u brandstof toevoegt.

Veilig zagen

○ Snoei geen ander materiaal dan gras of bosjes.
○ Voer geen handelingen uit die het snijmechanisme een zware schok kunnen geven.
Dat kan de fl exibele as beschadigen.
○ Controleer het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden.

Gebruik niet in gebieden waar boomwortels of stenen voorkomen.

○ Draag een goed masker om uw luchtwegen te beschermen wanneer u gras maait dat met een insecticide is behandeld.
○ Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt.

○ Wees voorzichtig omdat motor opstarten kan vertraagd zijn na het trekken van de starthandgreep.

O Houd de motor altijd rechts van uw lichaam.

○ Houd de machine met beide handen stevig vast.

○ Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver.

Verlies van uw evenwicht tijdens het werk kan leiden tot letsel.

○ Houd uw lichaamsdelen uit de buurt van de uitlaat en de zagende onderdelen wanneer de motor loopt.

O Houd het snijgereedschap altijd lager dan uw knie.

○ Wees voorzichtig in gebieden waar elektrische kables of gas leidingen aanwezig zijn.

- Gebruik de snijuitrusting voor niets anders dan gras of struiken maaien. Vermijd operaties waarbij de snijuitrusting water kan raken zoals plassen of graven in het vuil. Niet aan deze voorschriften voldoen kan leiden tot letself of beschadiging van de apparatuur.

○ Vermijd langdurig gebruik bij lage toerentallen waarbij trillingen hoog zijn. Dit kan leiden tot motor beschadiging.

○ Bij de verhuizing naar een nieuw werkgebied, of bij het inspecteren, het aanpassen of het uitwisselen van snijuitrustingen van de machine, accessoires, enz., wees er zeker van dat de machine uitgeschakeld is en zorg er voor dat alle snijuitrustingen zijn gestopt.

○ Zet de machine in geen geval op de grond terwijl deze nog loopt.

○ Raak de snijuitrusting nooit aan wanneer deze draait.

○ Controleer altijd eerst of de motor uit is en of de snijdende onderdelen volledig gestopt zijn voor u vuil of zaagsel uit het gereedschap gaat verwijderen.

○ Neem altijd een EHBO-doos mee wanneer u met gemotoriseerd gereedschap werkt.

○ Zet de motor af en zorg ervoor dat de snijuitrusting tot stilstand is gekomen voordat u het apparaat van uw lichaam of voordat u het apparaat onbeheerd achterlaat.

○ Als u het machine per ongeluk stoot of laat vallen, inspecteren onmiddellijk om ervoor te zorgen dat er geen schade, scheuren of vervormingen zijn.

- Als de gereedschap slecht werkt en vreemde geluiden of trillingen produceert, zet de motor onmiddellijk uit en vraag uw dealer om het te laten controleren en repareren. Voortdurend gebruik onder deze omstandigheden kunnen leiden tot letsel of gereedschap schade.

○ Gebruik in overeenstemming met de lokale wet-en regelgeving.

WAARSCHUWING

GEVAAR VOOR TERUGSLAG (Afb. 3)

Bij het gebruik van snijuitrusting zoals maaimessen, kan contact met obstakels zoals bomen of andere harde oppervlakken met de voor-of rechterdeel van de draaiende bevestiging van het apparaat dwingen aan een obstakel te blijven haken, waardoor een terugslag reactie naar de rechterkant van de operator kan leiden. Terugslag kan optreden wanneer de snijuitrusting in contact komt met boomstronken of stenen verborgen achter onkruid. Controleer altijd of er geen obstakels zijn verborgen door onkruid vóór aanvang van de werkzaamheden. Om het gevaar van terugslag te minimaliseren wanneer deze optreden, houd het apparaat altijd naar de rechterkant van het lichaam tijdens gebruik. Met de operator in de juiste positie wanneer het snijuitrusting roteert, zal dit het gevaar verminderen van direct contact van het apparaat met het lichaam.

Veilig onderhoud

○ Voer onderhoud aan de machine uit volgens de aanbevolen procedures.

○ Haal de kap van de bougie voor u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
○ Houd anderen uit de buurt wanneer u de carburateur afstelt.
○ Gebruik uitsluitend originele HiKOKI vervangende onderdelen, zoals aanbevolen door de fabrikant.

LET OP

Probeer de trekstarter niet te demonteren. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet.

WAARSCHUWING

Onjuist onderhoud kan leiden tot ernstige schade aan de motor of ernstig persoonlijk letsel.

Vervoer en opslag

○ Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam.
○ Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voor u de machine opbergt of gaat vervoeren. Wanneer dit niet wordt gedaan, kunnen brand en ongevallen ontstaan.
Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.
○ Bewaar de machine buiten bereik van kinderen.
○ Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek.
○ Controleer of het contact inderdaad uit staat voor u de machine vervoert of opbergt.
○ Bij het vervoeren en opslag, verwijdert de snijuitrusting of plaats het mes deksel over de kling.
○ U moet de machine tijdens het vervoeren beveiligen om het verlies van brandstof, schade of letsel te voorkomen
○ Als een waarschuwing etiket niet kan worden gelezen, loslaat of onduidelijk is, vervang deze door een nieuwe. Voor aankoop nieuwe labels, neem contact op met een HiKOKI erkend servicecentrum.

Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met een door HiKOKI erkend servicecentrum als u hulp nodig heeft.

SPECIFICATIES

De SPECIFICATIES van deze machine staan vermeld in de tabel op bladzijde 83.

OPMERKING

Alle gegevens kunnen zonder kennisgeving gewijzigd worden.

MONTAGEPROCEDURES

Aandrijfas aan fl exibele as (Fig. 4)

Verwijder de vergrendelschroef van de behuizing (8). Schuif het dichte einde van de fl exibele as (9) helemaal in de behuizing van de aandrijfas (10) en draai de vergrendelschroef via de gleuf van de fl exibele as vast.

OPMERKING

Zorg ervoor dat de vierkante uiteinden van de flexibele as op één lijn staan met de vierkante opening van de aandrijfas; draai de aandrijfas hiervoor licht heen en weer, zodat de uiteinden stevig aansluiten.

Flexibele as aan de motor (Fig. 5)

Trek de vergrendelpin (11) omhoog. Schuif het uiteinde van de fl exibele as helemaal in de koppelingsbehuizing door de as licht heen en weer te draaien.

Laat de vergrendelpin weer los, zodat hij in de bijpassende opening vastzit (12).

Montage van het handvat (Afb. 6)

Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor. Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken.

Zorg ervoor dat u het handvat stevig bevestigt met 4 bouten.

OPMERKING

Als er een handvatlabel (13) op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.

Gaskabel/stopsnoer

Verwijder de luchtfilterkap. (Afb. 7)

Verbind de stopsnoeren. (Afb. 8)

Steek de steun (14) onder de moer (15) die op het buiteneind van de gaskabel (16) is geschroefd en verbind het uiteinde van de gaskabel (17) met de carburateur (18). Draai de moer (15) vast om de gaskabel aan de steun (14) te bevestigen. (Afb. 9)

OPMERKING

Controleer of de carburateurgasklep naar de stationairstand terugkeert en ook helemaal kan worden geopend via de bediening van de gashendel.

Bedek de gaskabel en de stopsnoeren tot aan de luchtfilterkap met de beschermhuls. (Afb. 10)

Bij sommige modellen zijn de gaskabel en de stopsnoeren reeds gemonteerd.

Montage van de kap van de drijfwerkkast (Afb. 11).

Zet de kap van de drijfwerkkast (19) met de drie bouten vast; zorg er daarbij voor om de keep (20) in de drijfwerkkast uit te lijnen met het gat (21) in de kap van de drijfwerkkast.

Montage van het snijuitrusting bescherming

WAARSCHUWING

Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

LET OP

Sommige snijuitrusting is voorzien van scherpe kantlijnbegrenzingen. Ga hier voorzichtig mee om.

OPMERKING

Bij sommige modellen is de beschermingsklem al aan de drijfwerkkast gemonteerd.

Breng de beschermkap voor snijuitrusting met afscherm beugel en bevestig deze aan de aandrijfas buis, met behulp van de bout en afdekbeugel. Maak de bevestigingsklem stevig vast, zodat de bescherming van het snijhulpstuk tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen. (Afb. 12)

Montage van de snijuitrusting

WAARSCHUWING

○ Installeer de snijuitrusting goed en veilig volgens de instructies in de handleiding.
Als deze niet juist en stevig worden bevestigd, kunnen ze loskomen en letsel veroorzaken.
○ Installeer of verwijder snijuitrustingen niet terwijl de motor draait.
○ Gebruik altijd originele HiKOKI snijuitrustingen en metalen fi ttingen.

Montage van het mesblad (Afb. 13)

Voordat u een mesblad monteert, moet u controleren of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

Lijn het inkepingsgat van de mesbladhouder uit met het gat in de kap van de drijfwerkkast en steek de inbussleutel naar binnen om draaien tegen te gaan. Draai de bevestigingsmoer naar rechts en verwijder de bevestigingsmoer, de afdekkap de mesbladhouderkap en de getande borgringen.

Nederlands

De montage van het mesblad is als volgt: Steek de inbussleutel in het inkepingsgat van de mesbladhouder en het gat in de drijfwerkkast. Monteer vervolgens het mesblad (controleer de montagerichting zoals aangegeven in Afb. 14), de mesbladhouderkap, de afdekkap en dan de getande borgringen op de mesbladhouder. Draai tenslotte de vaststellingsmoer met de naafbussleutel vast met een aandraaimoment van 22 ± 2 Nm. Houd er rekening mee dat de vaststellingsmoer linkshandige schroefdraad heeft (met de wijzers van de klok mee om los te draaien/tegen de wijzers van de klok in om vast te draaien). (Afb. 13)

LET OP

○ Bij de montage van het mesblad plaatst u het middengat tegen het bolle gedeelte van de mesbladhouder en houdt u het mesblad met het holle vlak van de mesbladhouderkap vast. Draai vervolgens de bevestigingsmoer vast om te voorkomen dat het mesblad eccentriche gemonteerd wordt. (Afb. 13) Verwijder na de montage van het mesblad de inbussleutel en de combinatiesleutel.
○ Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat. (Afb. 15)
○ Controleer de mesbladhouderkap onder het mesblad op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging wordt vastgesteld, moet het onderdeel worden vervangen omdat dit een slijtage-onderdeel is.

OPMERKING

○ Telkens wanneer het mesblad wordt gemonteerd, moet dit met een nieuwe splitpen worden vastgezet. (Afb. 13)
○ Bij het installeren of verwijderen van een mes, zorg ervoor om handschoenen te dragen en zet het mes deksel over het blad.

LET OP

Check een moer deksel op slijtage of barsten vóór het gebruik. Als er slijtage of beschadiging wordt vastgesteld, moet het onderdeel worden vervangen omdat dit een slijtage-onderdeel is.

WAARSCHUWING

○ Voordat u een mesblad monteert, moet u controleren of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.
○ Verwijder elk oppervlak gruis uit bladinstallatie hulpstukken. Wanneer dit niet wordt gedaan, kan dit leiden tot het losraken van moeren.
○ Het uitsteeksel van het frees houder kan verkeerd uitgelijnd worden met het rotor tijdens het aandraaien van de moer. Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat. (Afb. 15)
○ Draai het blad met de hand en zorg ervoor dat er is geen schommelende of abnormaal geluid is. Het schommelen kan abnormale trillingen veroorzaken of leiden tot het losraken van moeren.

LET OP

○ Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat.
- Als uw machine is voorzien van een beschermkap onder het mesblad, controleer deze dan op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging wordt vastgesteld, moet de beschermkap worden vervangen omdat dit een slijtage-onderdeel is.
○ Draag handschoenen bij het omgaan met het mesblad.

Montage van de nylondraadkop (Afb. 16)

Als de eenheid over een nylondraadkop beschikt, volg dan de installatieaanwijzingen.

Bevestig de mesbladhouder (22) aan de drijfwerkkast. Steek een inbussleutel in het gat van de drijfwerkkast om de haspelbescherming (23) te bevestigen en bevestig dan de nylondraadkop (24) door deze rechtsom te draaien.

OPMERKING

Aangezien de mesbladhouderkap niet wordt gebruikt, moet u deze bewaren voor de volgende keer wanneer een metalen mesblad wordt gebruikt.

WAARSCHUWING

Voor HiKOKI koppen mogen uitsluitend fl exibele, niet-metalen koorden worden gebruikt die door de fabrikant worden aanbevolen. Gebruik nooit snoeren of draden. Deze kunnen breken en zo een gevaarlijk projectiel worden.

BEDIENING

Brandstof (Afb. 17)

WAARSCHUWING

Deze bosmaaier voor vervoer op de rug heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie.
Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof.
Brandstoff en zijn uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op lichaamsdelen te morsen. Wees altijd voorzichtig en blijf goed opletten bij de omgang met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt.

Brandstof

O Gebruik altijd 89 octaan loodvrije merkbenzine.
○ Gebruik échte tweetaktbrandstof of een benzineoliemengsel van 25:1 tot 50:1; raadpleeg voor de juiste verhouding alstublieft uw door HiKOKI erkende servicecentrum.
- Als er geen echte tweetaktbrandstof beschikbaar is, gebruik dan een kwaliteitsolie die uitdrukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie.
○ Gebruik geen multigrade olie (10 W/30) of afgewerkte olie.
○ Meng de brandstof en de olie niet in de brandstoftank van de machine. Meng de benzine en de olie in een aparte, schone jerrycan.

Vul de jerrycan met de helft van de hoeveelheid benzine die u gaat gebruiken.

Voeg de volledige hoeveelheid olie toe. Meng het benzine-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe.

Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet.

Menghoeveelheden tweetaktolie en benzine

Benzine (Liter)	Tweetaktolie (ml)
	Verhouding 50:1	Verhouding 25:1
0,5	10 ——	20
1	20 ——	40
2	40 ——	80
4	80 ——	160

Tanken

WAARSCHUWING

○ Schakel altijd eerst de motor uit en laat deze eerst een paar minuten afkoelen voor u gaat tanken.
Rook niet en zorg ervoor dat er geen vlammen of vonken in de buurt zijn van de plek waar u gaat tanken.
○ Maak de tank voorzichtig open om eventueel onder druk staande gassen te laten ontsnappen.

O Draai na het tanken de dop weer goed op de tank.
○ Ga minstens 3 m van de plek waar u getankt heeft vandaan voor u de motor probeert te starten.
○ Was eventueel op uw kleding gemorste brandstof er onmiddellijk uit met zeep of een wasmiddel.
○ Controleer of er ergens brandstof lekt na het tanken.
○ Raak voor het tanken even een stukje vochtige aarde of iets dergelijks aan om eventueel opgebouwde statische elektriciteit te laten wegvloeien van de machine, de tank en de gebruiker.

Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodat er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan goed te schudden.

Starten

⚠ WAARSCHUWING

○ Voordat u het gereedschap start, zorg ervoor dat de snijduitrusting niet in aanraking komt met objecten of de grond. Anders kan de snijduitrusting onverwacht draaien en letsel veroorzaken.
○ Zorg ervoor dat de snijduitrusting niet roteert terwijl de motor stationair draait. Als deze draait, past u de stationaire snelheid aan volgens de instructies in „Stationaire snelheid aanpassen” in de „ONDERHOUD” sectie. Als de snijduitrusting nog draait na deze aanpassing, stop dan onmiddellijk de motor en staak het gebruik, breng dan het gereedschap naar het dichtstbijzijnde geverifi eerste HiKOKI Servicecentrum.

(1) Het starten van de koude motor

1. Zet de contactschakelaar (25) in de stand AAN. (Afb. 18)
2. Druk ongeveer tien keer op de primingslamp (26) zodat brandstof in de carburateur stroomt. (Afb. 19)
3. Stel chokehendel (27) in STARTpositie (gesloten) (A). (Afb. 20)
4. Trek stevig aan de trekstarter en let erop dat u de handgreep goed vast blijft houden en de trekstarter niet laat terugschieten. (Afb. 21)
5. Als u hoort dat de motor gaat aanslaan, zet u de chokehendel terug in de stand START (open) (B). (Afb. 20)
6. Trek nog eens stevig aan de trekstarter. (Afb. 21)

OPMERKING

Herhaal de stappen 2 t/m 5 als de motor niet start.

1. Laat de motor daarna 2-3 minuten opwarmen voor u met de werkzaamheden begint.
2. Controleer of de snijuitrusting niet ronddraait terwijl de motor stationair draait.

(2) Warme start

Gebruik alleen de stappen 1, 2, 6 en 8 van startprocedure voor een koude motor.

Als de motor niet start, moet u dezelfde procedure gebruiken als voor een koude start.

Snijden

⚠ WAARSCHUWING

○ Draag altijd de juiste kleding en beschermende uitrusting wanneer u het apparaat gebruikt. (Afb. 22)
○ Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt. (Afb. 23)
○ Als er gras of twijgjes in het snijgereedschap vastzitten, zet u de motor stop en verwijdert dan het gras of de twijgjes. Voortzetten van bedrijf met gras of wijnstokken rond de bevestiging kan leiden tot schade, zoals vroegtijdige slijtage van de koppeling.

LET OP

Gebruik en waarschuwingen is afhankelijk van het type snijuitrusting. Voor veilig gebruik, zorg ervoor dat de instructies en richtlijnen te volgen dat meegeleverd is bij elke type.

OPMERKING

○ Druk op de snelontgrendelingsknop in geval van nood. (Afb. 24)
○ Gebruik in overeenstemming met de lokale wet-en regelgeving.

(1) Met gebruik van een mes

○ Pas motortoerental aan afhankelijk van de weerstand van het gras. Voor zacht gras, gebruik lage snelheden, Voor hardnekkige graspollen, gebruik hoge snelheden.
○ Gras maaien van rechts naar links, met de linker zijde van het blad te snijden. (Afb. 25)
○ Enigszins kantelen van het blad naar links tijdens het maaien zorgt ervoor dat het gemaaide gras naar links wordt gestapeld, waardoor verzameling makkelijker is.

OPMERKING

Overmatig toenemende rotatiesnelheid kan verhoogde messlijtage, trillingen en lawaai veroorzaken. Het zal ook leiden tot een hoger brandstofverbruik.

⚠ WAARSCHUWING

○ Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen.
Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet "messlingering". De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.
- Als het snijgereedschap tegen stenen of ander afval stoot, moet u de motor stopzetten en controleren of het snijgereedschap en de bijbehorende onderdelen niet beschadigd zijn.
(2) Met een nylonkop
Stel de motor op hoge snelheid bij het gebruik van deze uitrusting.
○ Gras maaien van links naar rechts. Het gemaaide gras wordt afgevoerd van het lichaam, om overdracht naar uw kleding te minimaliseren. (Afb. 26)
○ Met nylon snoer, gebruik ongeveer 2 cm van de uiteinde van het snoer om gras te maaien. Met behulp van de volledige lengte van het snoer zal rotatiesnelheid verminderen en moeilijk snijden.

WAARSCHUWING

- Dit product is uitgerust met een lijn begrenzer die automatisch overtollige snoer snijdt. Verwijder bij het bedienen van het apparaat de beschermer van de lijnbegrenzerblad niet.

Als de weerstand groter is voor de nylon kables in tegenstelling tot de messen, kan onjuist gebruik motorbelasting verhogen en schade veroorzaken.

○ Gebruik niet als de motor is ingesteld op lage snelheden. Indien het motortoerental laag is kan het gras wikkelen rond de bevestiging, waardoor de koppeling glijd, wat kan resulteren in koppelingslijtage.
○ Met nylon snoer snijders, altijd gebruik maken van meer dan 15 cm koord. Als de lengte van het snoer te kort is zal de rotatiesnelheid verhogen en dit kan schade aan de nylon draadsnijder veroorzaken. De gebogen aandrijfas model is in het bijzonder niet uitgerust met een vertraging mechanisme, de mogelijkheid van verhoogde draaisnelheid voor de snijuitrusting is hoog.

Stoppen (Afb. 27)

Verlaag het motortoerental, laat de motor enkele minuten onbelast draaien en schakel dan de contactschakelaar (25) uit.

⚠ WAARSCHUWING

Snijgereedschap kan verwondingen veroorzaken omdat het nog draait nadat de motor is gestopt of de vermogensregeling uit is. Wanneer de machine uit

Nederlands

wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.

ONDERHOUD

ONDERHOUD, VERVANGING OF REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET DE UITLAAT TE MAKEN HEBBEN MAG WORDEN UITGEVOERD DOOR DAARTOE BEVOEGDE BEDRIJVEN OF PERSONEN.

Afstellen van de carburateur (Afb. 28)

De carburateur is een precisiedeel dat lucht en brandstof mengt, en is ontworpen om hoge prestaties van de motor te waarborgen. Voordat het gereedschap de fabriek verlaat, wordt de carburateur aangepast gedurende een test. Maakt u alleen aanpassingen als dit nodig is vanwege omstandigheden in de omgeving (het klimaat of atmosferische druk), het type brandstof, het type van de twee-cyclus olie, etc.

WAARSCHUWING

O Omdat de carburateur is vervaardigd met een hoge precisiegraad, moet u deze niet demonteren.
○ Voor dit product is de enige instelling van de carburateur die kan worden aangepast de stationaire snelheid (T).
○ Start de motor nooit zonder dat de volledige koppelingsafdekking en behuizing gemonteerd zijn! Hierdoor zou de koppeling los kunnen komen, wat kan leiden tot persoonlijk letsel.

T = stelschroef stationair toerental.

Afstelling stationair toerental (T)

WAARSCHUWING

○ Wanneer de motor is gestopt, draait u dan niet overmatig aan de stationaire snelheld stelschroef (T) met de kok mee. Anders kan de snijduitrusting onverwacht draaien en letsel veroorzaken als de motor start.
○ Pas de stationaire snelheid stelschroef (T) niet aan vanwege een andere reden dan dat het stationair draaien aangepast moet worden.

Laat de motor draaien terwijl u het stationair draaien aanpast.

(1) Als de motor stopt tijdens het stationair draaien Start de motor en draai langzaam aan de stationaire snelheid stelschroef (T) met de klok mee tot deze in een positie staat waarin de motor soepel draait. Zorg er op dat moment voor dat de snijduitrusting niet draait.
(2) Als de snijduitrusting roteert bij stationair draaien Draai de stationaire snelheid stelschroef (T) langzaam tegen de klok in totdat deze in een positie staat waarin de snijduitrusting niet draait. Zorg er op dat moment voor dat de rotatie van de motor soepel verloopt.

WAARSCHUWING

Als de snijduitrusting nog steeds draait na het aanpassen van de stationaire snelheid stelschroef (T), stopt u de motor direct en staakt u het gebruik en neem dan contact op met het dichtstbijzijnde geverifi eerste HiKOKI Servicecentrum.

Luchtfi Iter (Afb. 29)

Het luchtfilter (26) moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat:

○ Storingen aan de carburateur.
○ Startproblemen.
○ Afname motorvermogen.
○ Onnodige slijtage van de motoronderdelen.
○ Abnormaal brandstofverbruik.

Maak het luchtfilter elke dag of nog vaker schoon als u in een stoffi ge omgeving werkt.

Draai de schroef (27) los en open daarna de luchtfilterklep om de luchtfilter uit te nemen (26). Was het filter in warm sop.

Controleer of het fi Iter goed droog is voor u het terugzet.

Een luchtfilter dat geruime tijd gebruikt is, kan meestal niet meer helemaal schoongemaakt worden. Het luchtfi Iter moet daarom regelmatig vervangen worden door een nieuw. Een beschadigd of kapot fi Iter moet onmiddellijk vervangen worden.

Brandstoffi Iter (Afb. 30)

Verwijder het brandstoffi Iter van de brandstoftank en vervang het als het smerig is.

OPMERKING

Een geblokkeerd brandstofffilter kan de toevoer van brandstof hinderen en een rotatiestoring in de motor veroorzaken.

Bougie (Afb. 31)

De toestand van de bougie wordt negatief beïnvloed door:

O Een verkeerde afstelling van de carburateur.

O Een verkeerde mengsmering (te veel olie in de benzine)

O Een vuile luchtfi Iter.

○ Zware werkomstandigheden (bijv. kou).

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controleer dan eerst de bougie.

Als de bougie vuil is, maak hem dan schoon en controleer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie moet elke 100 bedrijfsuren vervangen worden, of eerder, als de elektroden weggevreten zijn.

OPMERKING

In sommige gebieden is een bougie met een weerstand vereist om de machine te ontstoren. Als deze machine oorspronkelijk voorzien was van een bougie met een ingebouwde ontstoringsweerstand, dient u ter vervanging gebruik te maken van hetzelfde type bougie.

Drijfwerkkast (Afb. 32)

Controleer om de 50 bedrijfsuren of de drijfwerkkast of de hoekkoppeling genoeg ingevet zijn door de dop van het vetfilter aan de zijkant van de hoekkoppeling te verwijderen. Als er geen vet aan de fl anken van de tandwielen te zien is, vul de drijfwerkkast dan voor 3/4 met universeel vet op basis van lithium van goede kwaliteit. Vul de drijfwerkkast nooit helemaal.

LET OP

○ Zorg ervoor om vuil en gruis te verwijderen bij het aansluiten van de stekker naar zijn oorspronkelijke positie.
○ Alvorens inspectie of onderhoud van de drijfwerkkast uit te voeren, zorg ervoor dat het geval afgekoeld is.

Mesblad (Afb. 33)

⚠ WAARSCHUWING

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

○ Gebruik een scherp mesblad. Een bot mesblad gaat eerder vast of klem zitten.
Vervang de bevestigingsmoer als deze beschadigd is en moelijk vastgedraaid kan worden.

- Als u het mesblad vervangt, koop dan een door HiKOKI aanbevolen mesblad met een pasgat van 25,4 mm (één inch).

○ Als u een mesblad met 3 tanden (28) monteert, kan dit aan elke kant gebruikt worden.

○ Gebruik het juiste mesblad voor elk soort werk.

○ Gebruik het juiste gereedschap wanneer u het mesblad vervangt.

• Als de snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken.
  ○ Gooi mesbladen weg die verbogen, gebarsten, gebroken of anderszins beschadigd zijn.

OPMERKING

Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden blijven om barsten te voorkomen.

Nylondraadkop

Vervangen van de nylondraad

○ Verwijder de kap van het snijgereedschap door de vergrendellipjes aan de zijkant van de nylondraadkop naar binnen te drukken (Afb. 34). Pak de spoel naar buiten (Afb. 35), haak de nieuwe nylondraad aan het gat van de spoel en wikkel de draad dan om de spoel (Afb. 36).
Wanneer de nylondraad om de spoel is gewikkeld, maakt u deze tijdelijk vast aan de opening van de spoel op ongeveer 10 cm afstand vanaf het uiteinde. (Afb. 37) Steek de draad dan door het gat aan de zijkant van de nylondraadkop en monteer de kap van het snijgereedschap in de omgekeerde volgorde van het verwijderen. (Afb. 38) Trek aan de rechter en linker nylondraden totdat deze op ongeveer 15 - 16 cm vanaf het uiteinde vastzitten. (Afb. 39)

OPMERKING

Zorg dat de rechter en linker nylondraad even lang zijn anders zullen er meer trillingen zijn.

Flexibele as

De fl exibele as moet na elke 20 bedrijfsuren verwijderd en vanaf de kant van de koppelingsbehuizing ingevet worden.

Voor langdurige opslag

Tap alle brandstof uit de tank af. Start de motor en laat deze lopen tot hij vanzelf stopt. Repareer eventuele beschadigingen. Maak de machine schoon met een schone doek, of met perslucht. Doe een paar druppels tweetaktolie in de cilinder via het bougiegat en laat de zuiger een paar keer op en neer gaan om de olie goed te verdelen.

Dek de machine af en bewaar hem op een droge plek.

Onderhoudsschema

Hieronder treft u nog enkele algemene onderhoudsinstructies aan. Neem voor meer informatie contact op met een door HiKOKI erkend servicecentrum.

Dagelijks onderhoud

○ Maak de buitenkant van de machine schoon.
○ Controleer of de draaggordel niet beschadigd is.
○ Controleer de snijuitrustingbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont.
○ Controleer of het snijgereedschap correct gecentreerd en scherp is en geen scheuren vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die de machine kunnen beschadigen.
○ Controleer of de moer van het snijgereedschap goed vastgedraaid is.
○ Controleer of de meskap onbeschadigd is en goed blijft zitten.
○ Controleer of alle bouten en moeren goed vast zitten.
○ Controleer of het apparaat onbeschadigd is en vrij van gebreken.

Wekelijks onderhoud

○ Controleer de trekstarter, vooral het koord.

○ Maak de buitenkant van de bougie schoon.

○ Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie.

○ Controleer of de hoekoverbrenging voor 3/4 met vet gevuld is.

O Maak het luchtfi Iter schoon.

Maandelijks onderhoud

○ Spoel de brandstoftank met benzine.
○ Maak de buitenkant en de omgeving van de carburateur schoon.
○ Maak de ventilator en de omgeving ervan schoon.

SELECTIE VAN SNIJUITRUSTINGEN

Aanbevolen toebehoren voor elk model zijn weergegeven in de onderstaande tabel.

Voor aankopen, neem contact op met een door HiKOKI erkend servicecentrum.

Controleer zorgvuldig aangezien toebehoren die niet gemerkt zijn met "●" niet kunnen worden bevestigd.

Lijst met aanbevolen toebehoren

Type Naam			Specifi catie			CG40EAF (LP)
			Diameter	Invoer systeem adapter of aantal tanden (rotor)	Bladdikte (mm) of Trimmerdraad Diameter (mm)
ALUMINIUM KOPPEN	Nylondraadkop CH-300 (W/FREES HOUDER VULDOP)		5"	Handmatige lijn-invoer	2,2 - 2,7	●
	Nylondraadkop CH-300					●
MESSEN	MES B3/10/2,01		10" 3 2,0			●
	MES B3/12/3,0		12" 3 3,0			●

PROBLEMEN OPLOSSEN

Gebruik de inspecties in de onderstaande tabel als het gereedschap niet normaal functioneert. Als dit het probleem niet verhelpt, raadpleeg dan uw dealer of het erkende HiKOKI Service Center.

Toestand Oorzaak Oplossing
Motor start niet	Brandstofsysteem	Benzinetank is leeg of het brandstofpeil is laag	Vul de brandstoftank met de juiste brandstofmix (25:1-50:1)
		Brandstoftank bevat oude brandstof (vieze geur)	Vervangen met nieuwe brandstof
		Teveel brandstof wordt opgenomen en de bougie is nat	1.Ontkoppel de bougie en laat drogen2. Trek de startgreep 5 of 6 keer om de overtollige brandstof te verwijderen3. Bevestig de bougie4. Stel de chokehendel op START en trek aan het handvat
		Brandstofffilter is verstopt met vuil	Reinig de brandstofffilter
		Brandstofl eiding is gebogen of losgekoppeld	Zorg ervoor dat de brandstof goed afgevoerd wordt
		Carburateur defect	Neem contact op met een erkend HiKOKI servicecentrum
	Elektrisch systeem	Stopschakelaar leiding is kortgesloten	Neem contact op met een erkend HiKOKI servicecentrum
		Bougie is vuil Vervang of reinig de bougie
		Elektrodeafstand is te groot Corrigeer de	afstand naar 0,6 mm
		Slechte verbinding tussen de hoogspanningskabel en de bougie	Opnieuw aansluiten
		Elektrische systeemstoring	Neem contact op met een erkend HiKOKI servicecentrum
	Andere	Muffl er uitlaat poort is verstopt met koolstof	Neem contact op met een erkend HiKOKI servicecentrum voor reparatie
Motor start maar slaat direct afMotor slaat in onderbrekingsconnector	Brandstofsysteem	Benzinetank is leeg of het brandstofpeil is laag	Vul de brandstoftank met de juiste brandstofmix (25:1-50:1)
		Brandstoftank bevat oude brandstof (vieze geur)	Vervangen met nieuwe brandstof
		Tweetaktolie is niet toegevoegd	Neem contact op met een erkend HiKOKI servicecentrum
		Chokehendel is in STARTpositie Zet de	chokehendel in de START positie
		Lucht is in brandstofsysteem terecht gekomen	Sluit de brandtofl eiding of verbinding weer aan
		Carburateur defect	Neem contact op met een erkend HiKOKI servicecentrum
	Elektrisch systeem	Ontsteking storing
		Storing van de bougie Vervangen met een nieuwe bougie
		Elektrische systeemfout	Neem contact op met een erkend HiKOKI servicecentrum
	Andere	Overhitting van de motor
		Verkeerde bougie model	Vervang met aangegeven onderdelen Zie “SPECIFICATIES”
		Vuile luchtfi Iter Reinig
		Koolstof verstopping (uitlaatdemperpoort)	Reinig
		Onvoldoende compressie (zuiger, zuigerring, cilinder)	Neem contact op met een erkend HiKOKI servicecentrum

Nederlands

Toestand Oorzaak Oplossing
Abnormale trilling	Snijvoorstuk is niet goed geïnstalleerd	Zie “Installatie van het snijuitrustingbescherming”
	Handvat, handvat beugel of andere bevestiging onderdeel zit los	Controleer en draai vast
	Blad is gebogen of beschadigd Vervangen met nieuwe blad
	Gras is gewikkeld rond de drijfwerkkast Verwijder gras
Motor loopt maar blad beweegt nietWeinig beweging	Gras is gewikkeld rond de drijfwerkkast Verwijder gras en vuil
Motor stopt niet Stopschakelaar storing		Stel de chokehendel in STARTpositie om de motor te stoppenStop onmiddellijk en neem contact op met een erkend HiKOKI servicecentrum
Motor stopt zodra gas wordt afgesloten	Stationair toerental te laag	Neem contact op met een erkend HiKOKI servicecentrum
Blad blijft draaien wanneer de gashendel is afgesloten	Stationair toerental te hoogGaskabel is te strak	Neem contact op met een erkend HiKOKI servicecentrum
