MANUALE UTENTE Kamvas Pro 16 Plus Huion

Leggere il manuale prima dell'uso, e conservarlo per future consultazioni.

-- Prima di pulire il display, scollegare il cavo USB e pulire con un panno morbido inumidito, senza utilizzare alcun tipo di detergente. --Si prega di non posizionare il display vicino a fonti d'acqua come vasca da bagno, lavandino, lavandini, lavatrice, cantina umida, piscina, ecc. -- Non posizionare il display su punti instabili o troppo alti, per consentire ai bambini di raggiungerlo facilmente ed evitare pericoli. -- Non posizionare il display e la penna digitale vicino a campo magnetico. -- Le scanalature e i fori sulla custodia posteriore sono progettati per la ventilazione per evitare il surriscaldamento del monitor. Si prega di non posizionare il display su letti, divani, tappeti o incorporato in un dispositivo. -- Il display può utilizzare solo gli alimentatori indicati sulla targhetta. In caso di dubbi sull'alimentatore in uso, consultare il distributore del display. -- Per proteggere il display, si prega di spegnere l'alimentazione quando non è in uso. In caso di blackout o mancato utilizzo per un lungo periodo, scollegare il display dalla presa. -- Accertarsi che nessun corpo estraneo penetri all'interno del monitor attraverso le scanalature e che non venga schizzato del liquido sul display per evitare cortocircuiti o incendi. -- Se il display presenta un guasto, non aprire la custodia principale per provare a ripararlo da soli. Richiedere un servizio di riparazione e manutenzione adeguato. -- Quando si verificano le seguenti situazioni, scollegare l'alimentatore e ricorrere, se necessario, a un servizio di riparazione e manutenzione completa: A. Il cavo di alimentazione o la spina sono danneggiati o usurati; B. Ci sono schizzi di liquido all'interno del display; C. Il dispositivo è caduto o il display LCD è rotto; D. Si verificano anomalie evidenti sul display. -- Durante la sostituzione dei componenti, è necessario garantire che il riparatore stia utilizzando i componenti sostitutivi specificati dal produttore. Una sostituzione non autorizzata dei componenti può causare incendi, scosse elettriche o altri pericoli.GT1562

/ Panoramica del Prodotto

2.1 Introduzione del Display

Grazie per aver scelto il Display creativo HUION

Pro 16 Plus (4K). Questa è una nuova generazione Display per il disegno di livello professionale, che può migliorare notevolmente l'efficienza del lavoro di pittura e creazione in modo divertente. Puoi dipingere e scrivere liberamente, tracciando linee di colori diversi, proprio come la penna scrive sul foglio, per un'esperienza davvero sconvolgente. Per una migliore comprensione e utilizzo del Display, leggere attentamente questo manuale d'uso. Il manuale d'uso riporta le informazioni per Windows e, se non diversamente specificato, queste informazioni si applicano sia ai sistemi Windows che a quelli Macintosh.

Penna a stilo Guida di Avvio rapido Cavo di prolungaCavo 3-in-1 Clip del pennino (dentro il porta penna)

Pennini sostitutivi (dentro il porta penna) Porta penna Panno pulente Scheda di garanzia Cavo USB-C Cavo di Alimentazione Adattatore di Alimentazione Piedistallo regolabile AstuccioGT1562

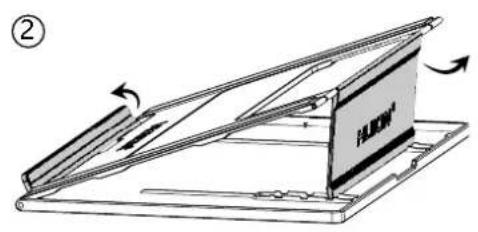

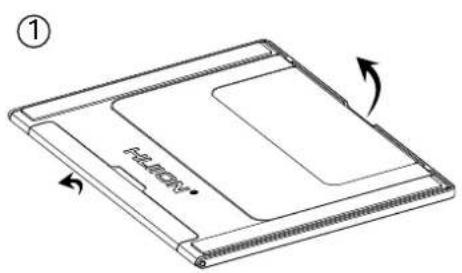

Abbiamo progettato questo supporto appositamente per il tuo display KAMVAS; permette di regolare l'angolazione del display in base alle tue abitudini di utilizzo per farti sentire più a tuo agio nel dipingere e creare.

2.3 Impostazione del Display

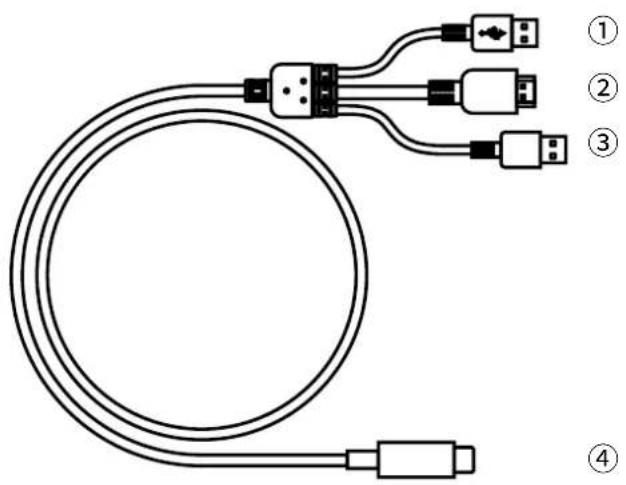

Collegare il display interattivo con la penna al computer con cavo 3-in-1 o cavo GEN1 USB 3.1 di tipo C. [1] Conecte la pantalla a su computadora mediante un cable 3-en-1; Conecte el adaptador de corriente con el cable de alimentación. Quando il cavo di alimentazione non è abbastanza lungo per essere collegato all'adattatore di alimentazione, è disponibile un cavo di prolunga per aiutare a raggiungere il punto desiderato. tutti gli adattatori di alimentazione USB sono applicabili purché il loro indicatore sia 5V e 3A.GT1562

[2] Collegare il display interattivo con il dispositivo PC / Android tramite cavo da USB-C a USB-C. Conecte el adaptador de corriente con el cable de alimentación. È normale che la macchina si scaldi quando si lavora. È possibile acquistare separatamente il cavo da USB-C a USB-C e il cavo di alimentazione. Si prega di notare che il cavo da USB-C a USB-C deve soddisfare i requisiti di USB3.1 GEN1 e DP1.2 o successivi e che il cavo di alimentazione deve essere almeno 5V, 3A.GT1562

2.4 Installazione del Driver

Windows 7 o successivo,mac OS 10.12 o successivo.

2.4.2 Install Driver

Si prega di scaricare il driver dal nostro sito Web: www.huion.com/it/download Al termine dell'installazione, è possibile trovare l'icona del driver " " nell'area grigia del sistema, il che significa che il driver è stato installato correttamente; quando si collega lo schermo al computer, l'icona diventa " ", il che significa che il driver ha riconosciuto il Display e ora si può iniziare a usarlo ora.

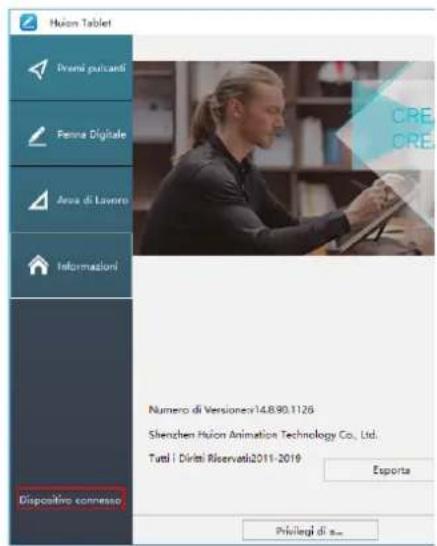

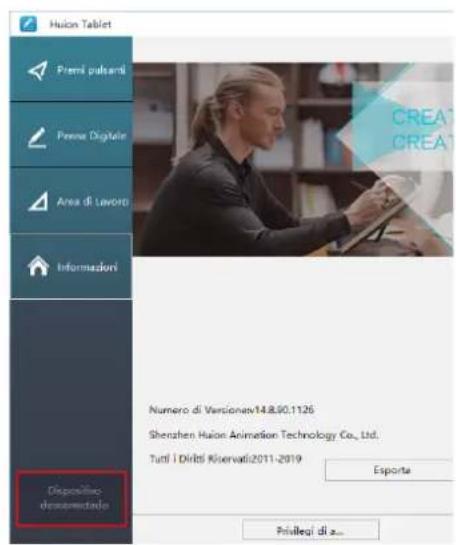

2.4.3 Pagina del Driver

Al termine del download, fare doppio clic per aprire il driver, collegare lo schermo al computer e tramite cavo. A connessione completata, cercare un messaggio in basso a sinistra nella pagina del driver che mostra due stati: "Dispositivo desconnesso" o "Dispositivo connesso". [1] Prima dell'installazione, è necessario disinstallare i driver di altri prodotti simili, incluso il vecchio driver di questo prodotto. [2] Prima dell'installazione, chiudere tutti i software di grafica e i software antivirus per evitare segnalazioni di errore. Note:GT1562

/ Funzionamento base della Penna

3.1 Come tenere la penna

Tenere la penna come si tiene una normale penna o matita. Regola la presa in modo da poter attivare facilmente l'interruttore laterale con il pollice o l'indice. Fare attenzione a non premere accidentalmente l'interruttore durante il disegno o il posizionamento con la penna. Avvertenza: Quando non la si usa, posizionare la penna nella custodia o sulla scrivania. Non posizionare la penna sulla superficie dello schermo, perché potrebbe interferire con il posizionamento del cursore dello schermo e, inoltre, il computer potrebbe non essere in modalità sospensione.

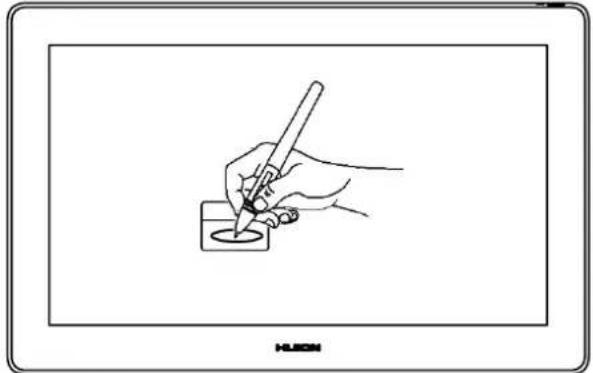

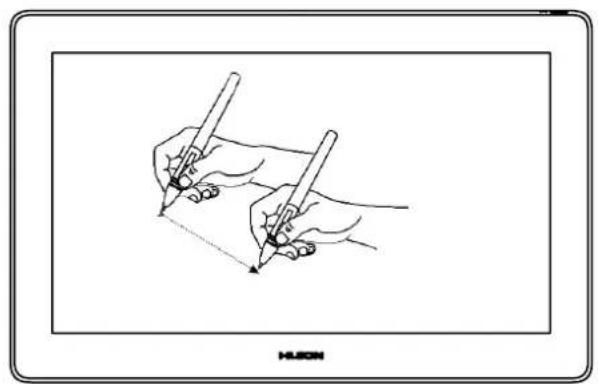

3.2 Posizionare il cursore

Spostare la penna leggermente sopra l'area attiva senza toccare la superficie dello schermo, il cursore si sposterà di conseguenza nella nuova posizione. Premere la punta della penna sullo schermo per effettuare una selezione. Toccare lo schermo una volta con la punta della penna o toccare sullo schermo con una pressione sufficiente per registrare un clic.GT1562

Utilizzare la punta della penna e toccare una volta lo schermo per registrare un clic. Toccare per evidenziare o selezionare un elemento sullo schermo e fare doppio clic per aprirlo.

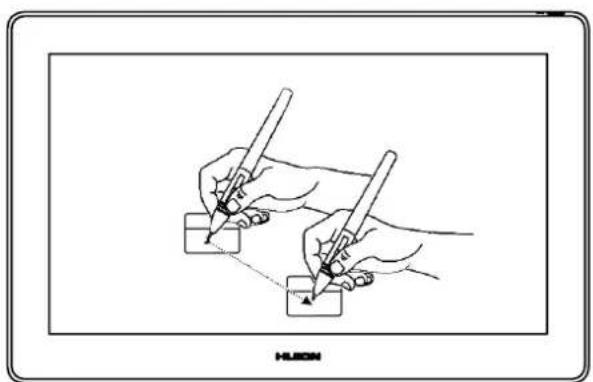

Selezionare l'oggetto, quindi fare scorrere la punta della penna sullo schermo per spostarlo.

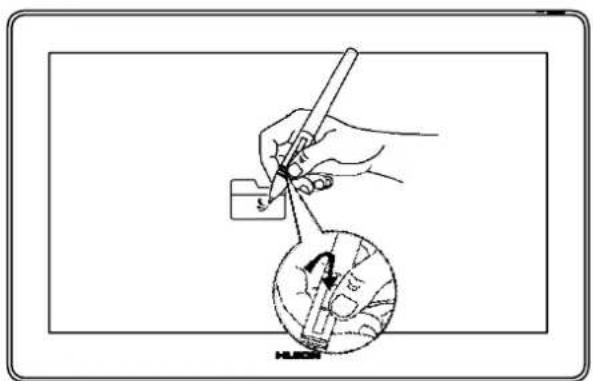

3.5 Utilizzare i pulsanti laterali

I pulsanti sulla penna possono essere impostati su due diverse funzioni personalizzabili. È possibile utilizzare i pulsanti ogni volta che la punta della penna si trova entro 10 mm dall'area attiva del Display. Non è necessario poggiare la punta della penna sul Display per utilizzare l'interruttore.GT1562

3.6 Sostituzione del pennino

Il pennino si consuma dopo un lungo utilizzo, quindi è necessario sostituire un nuovo pennino. [1] Ruotare in senso antiorario il portapenne per aprire il coperchio, estrarre un nuovo pennino. [2] Inserire il pennino nel foro nella parte inferiore del supporto e inclinare la penna per estrarre il pennino vecchio. [3] Inserire il nuovo pennino direttamente nella penna e spingere il pennino lentamente e con fermezza fino a quando si blocca. Pennini di ricambio Clip per penninoGT1562

/ Impostazione di Funzione

4.1 Impostazione Area di Lavoro

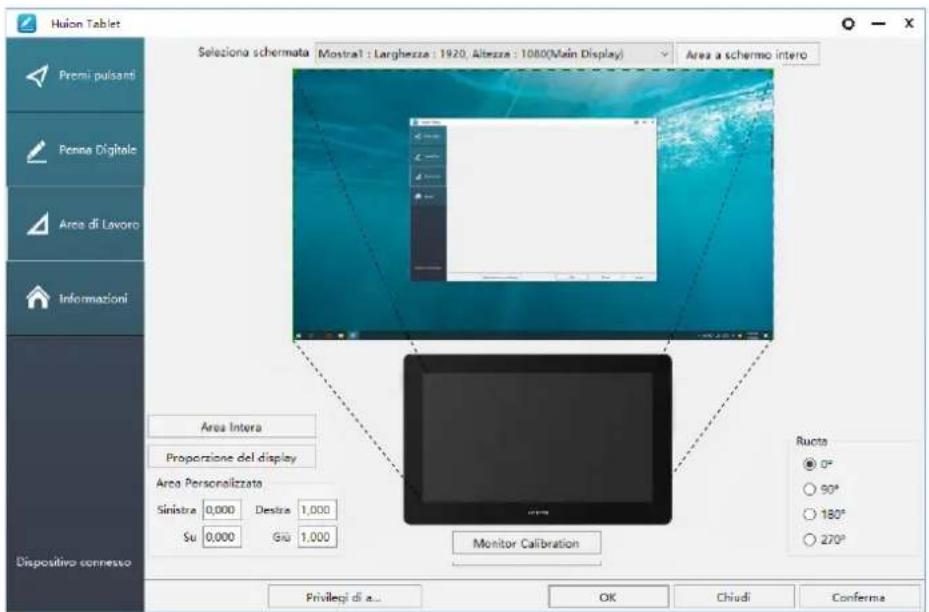

4.1.1 Utilizzo di Monitor multipli

Selezionare la scheda Area di lavoro per definire la relazione tra il movimento della penna sul Display e il movimento del cursore sullo schermo del monitor. Per impostazione predefinita, l'intera area attiva della visualizzazione viene mappata sull'intero monitor. Se si sta utilizzando più di un monitor e si è in modalità estesa, è necessario scegliere il relativo monitor sull'interfaccia del driver su cui si desidera mappare. Se i monitor sono in modalità mirror (tutti i monitor visualizzano lo stesso contenuto), la visualizzazione viene mappata nell'intero spazio di ciascun monitor e il cursore viene visualizzato contemporaneamente su ogni monitor.

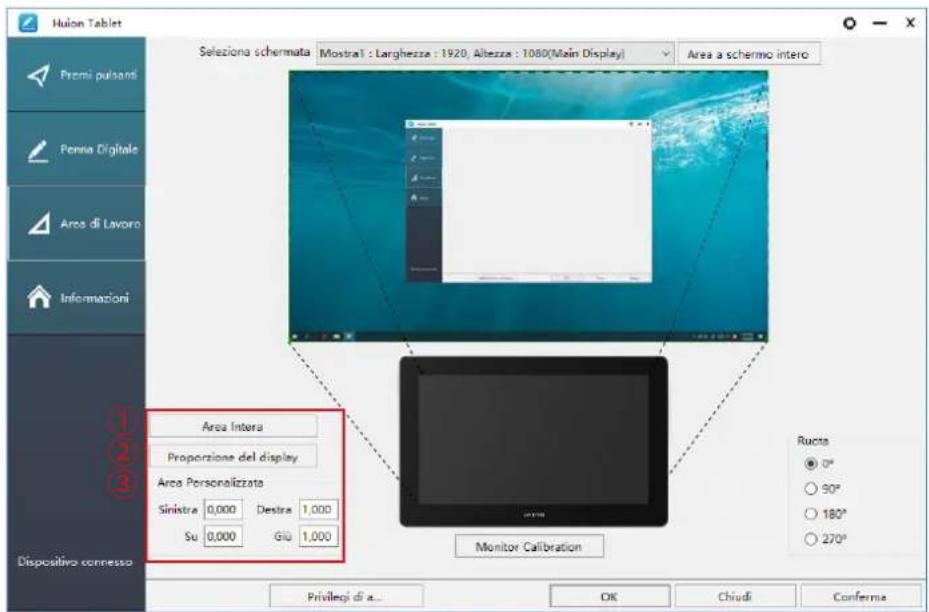

4.1.2 Impostazione dell'Area di Lavoro

Definire l'area di visualizzazione che verrà mappata sull'area dello schermo. [1] Area intera: l'intera area attiva del Display. Questa è l'impostazione predefinita. [2] Rapporto schermo: in genere, 16: 9. [3] Area personalizzata: 1> Immettere i valori delle coordinate. 2> Trascinare gli angoli del grafico in primo piano per selezionare l'area dello schermo.GT1562

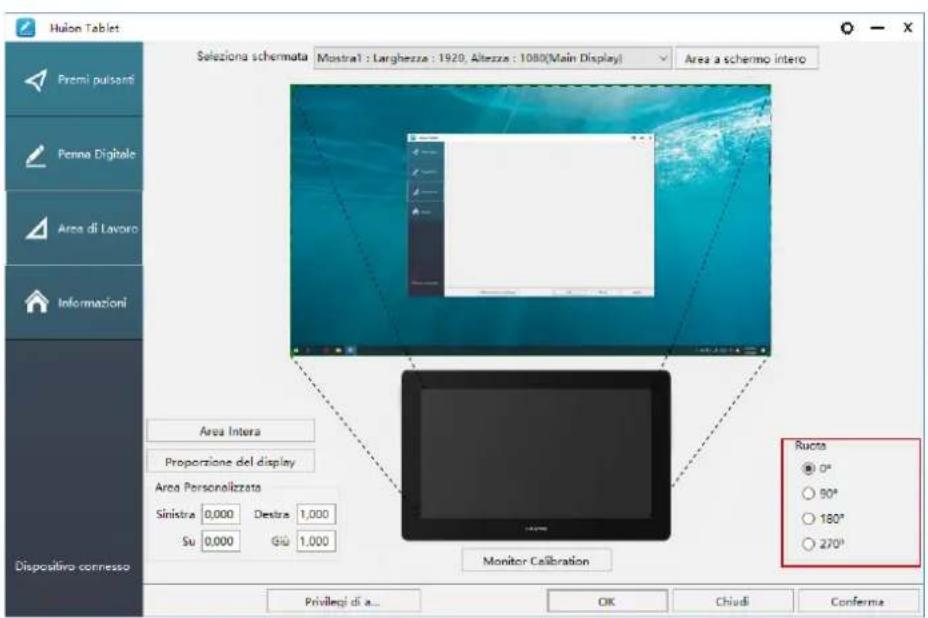

4.1.3 Ruotare l'Area di Lavoro

Modificando la direzione del Display per adattarsi all'operazione a sinistra e a destra. È possibile ruotare il Display di 0° ,90° ,180° o 270°

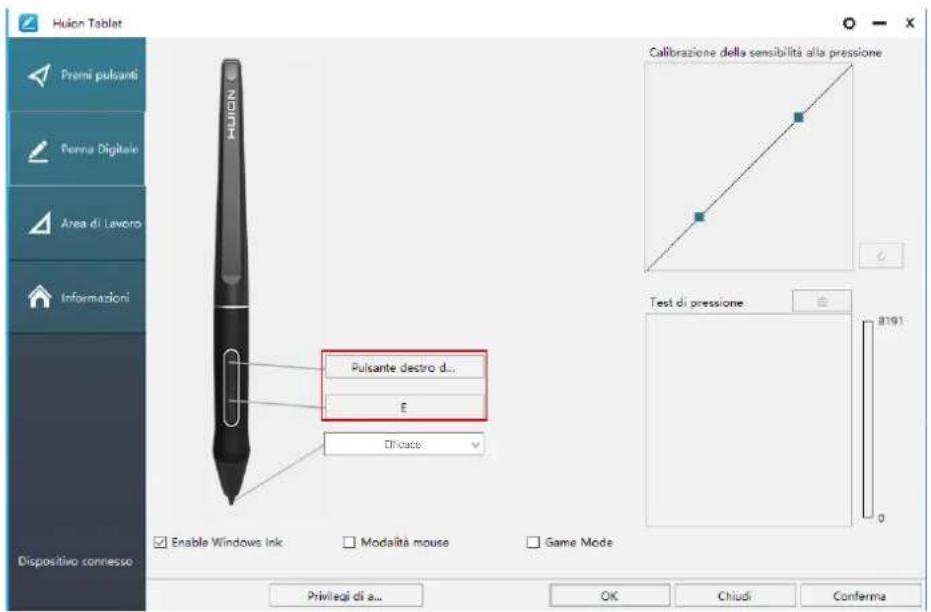

4.2 Impostazione funzioni tasti della penna

Selezionare la funzione da eseguire nella finestra di dialogo a comparsa, quindi fare clic su "Conferma" o "OK" per renderla effettiva.

4.3 Enable Windows Ink

Microsoft Windows offre un ampio supporto per l'input penna. Le funzionalità della penna sono supportate in Microsoft Office, Windows Journal, Adobe Photoshop CC, Sketch Book 6 e così via. Efficace EfficaceGT1562

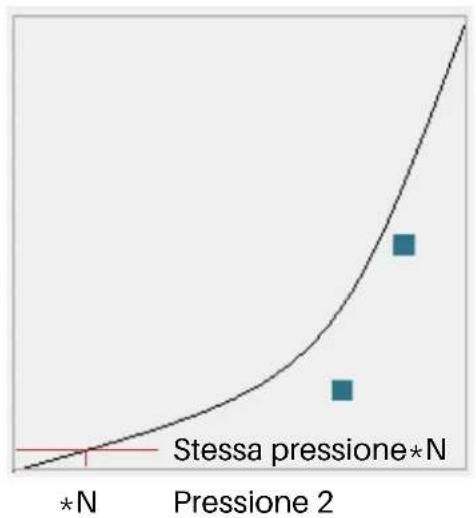

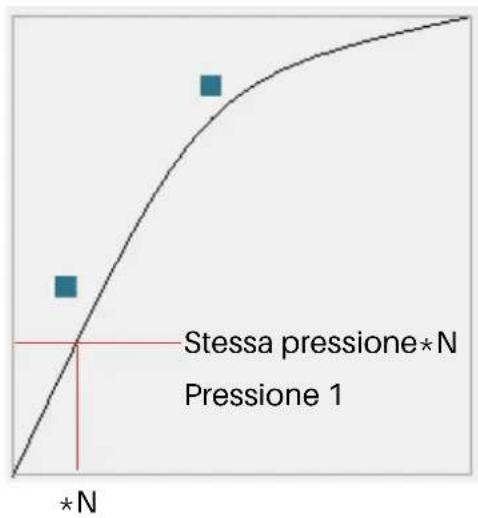

4.4 Impostazione Sensibilità di pressione

La sensibilità alla pressione può essere modificata trascinando il cursore su e giù: più piccolo è il valore, più sensibile alla pressione. Trascinare verso l'alto (a sinistra): il cambiamento di pressione è più evidente, una piccola pressione produce una grande pressione. Trascinare verso il basso (a destra): il cambiamento di pressione è debole, molta pressione produce meno pressione. Cliccare il pulsante in basso a destra nella casella delle impostazioni per ripristinare la sensibilità della pressione allo stato predefinito. Per esempio: applicare *N rispettivamente la stessa pressione, con un coefficiente di pressione diverso, produce un effetto di pressione diverso. In base alla propria abitudine di mantenere la posizione della penna e la dimensione della mano per la pressione appropriata. Stessa pressione*N Pressione 1

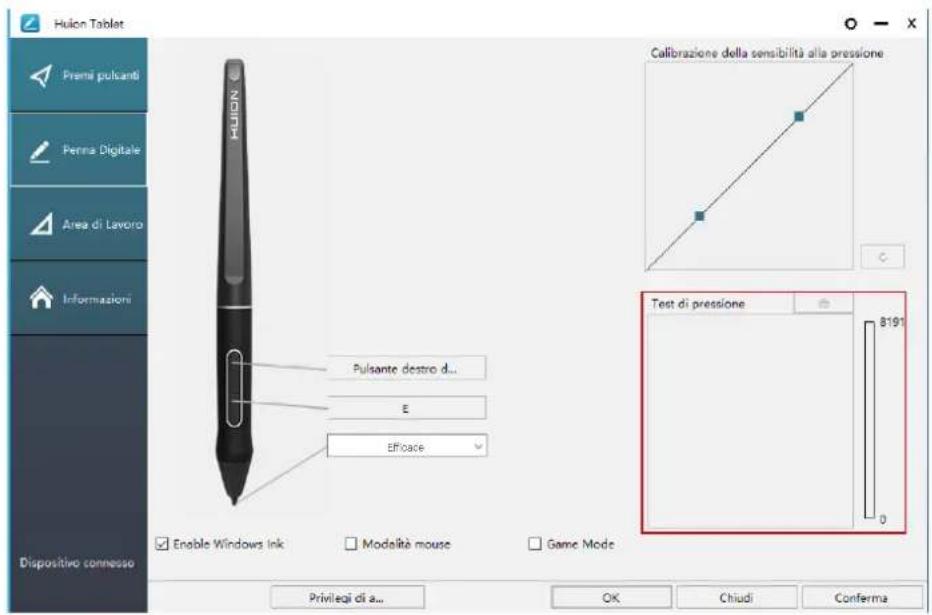

4.5 Test di pressione della penna

è possibile applicare gradualmente la pressione allo stilo sullo schermo per testare il livello di pressione. Fare clic sul pulsante " " per cancellare tutto l'inchiostro.

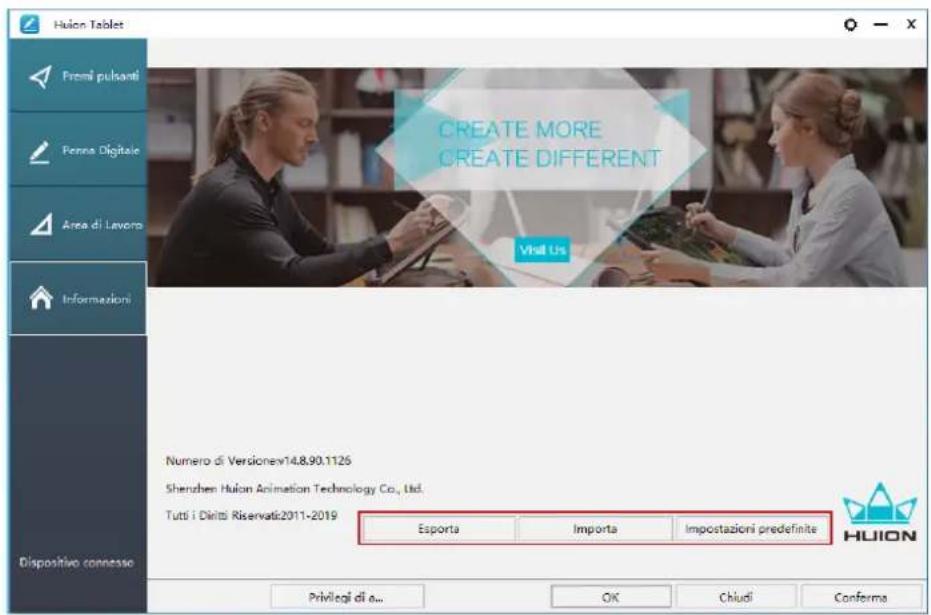

4.6 Esportazione e importazione dei dati

Il driver supporta la funzione di esportazione e importazione dei dati personalizzati di conf igurazione del prodotto, vantaggiosa per utilizzare software diversi evitando di dover ripet ere la configurazione delle impostazioni. EfficaceGT1562

Risoluzione 3840 x 2160

UHD Tipo LCD IPS Area attiva 345.6 x 194.4mm Proporzioni schermo 1200:1 Luminosità 200cd/m

Tempo di risposta 25ms Angolo di visuale 89°/89° (H) /89°/89° (V) (Typ.) (CR >10) Gamut 145% sRGB Colore Display 16.7M (8bit) Tocco Tipo di tocco Passive Electromagnetic Resonance Risoluzione 5080LPI Livello di pressione 8192 Accuratezza ±0.3 mm (Center), ±2 mm (angolo) Altezza di sensore 10mm Penna Modello PW517 Dimensioni 163.7 x

14.3mm Tasti Due tasti a pressione personalizzati Generale Voltaggio in uscita 5V 3A Interfaccia Video USB-C(Cavo 3-in-1) & USB-C (USB 3.1) Dimensioni 402.7 x 257.4 x 13mm Peso netto 1.27Kg Supporto OS Windows 7 o successivo, mac OS 10.12 o successivoGT1562

/ Risoluzione dei problem

Fenomeni anomali Possibili Soluzioni L'indicatore di alimentazione non lampeggia

1. Accertarsi che sia acceso

2. Controllare la presa e il cavo di alimentazione

Nessuna visualizzazione sullo schermo

1. Accertarsi che sia acceso.

2. Collegare correttamente il cavo.

3. Se si collega lo schermo a un laptop, assicurarsi che lo schermo

sia nella modalità di visualizzazione corretta: modalità estesa o duplicata.

4. Controllare che l'indicatore laterale sia verde, in caso contrario

significa che non è presente alcun segnale. Riavviare il computer o ricollegare il cavo.

5. Il filo del segnale è spezzato o danneggiato? In tal caso,

sostituire il cavo del segnale. Nessun segnale

1. Accertarsi che i cavi siano ben collegati.

2. Se si utilizza un desktop, assicurarsi che la porta HDMI sia

collegata alla scheda grafica sulla torre, ma non alla scheda madre.

3. Se si utilizza un computer con sistema operativo Windows,

assicurarsi di premere ''Windows + P'' sulla tastiera, quindi selezionare Duplica o Estendi. Non scegliere Solo computer o Solo proiettore.

4. Se sul computer non è presente una porta HDMI, è

necessario un adattatore HDMI aggiuntivo. NON si consiglia un adattatore da USB a HDMI. Inoltre, non si consiglia un hub USB. Raccomandiamo adattatori DVI / VGA / Display Port / Type-C / Thunderbolt, ecc. A HDMI. Immagini sfuocate Si prega di impostare la risoluzione del display con 3840 x 2160.

Fenomeni anomali Possibili Soluzioni Visualizza solo lo sfondo e la barra delle applicazioni del monitor del computer.

1. In modalità estesa, si tratta di una situazione normale.

2. Se non si ha familiarità con la modalità estesa, si consiglia

di utilizzare la modalità Duplica / Specchio. Sistema operativo Windows: premi la combinazione di tastiera --- Windows + P --- quindi scegli Duplica Mac OS: Preferenze di sistema --- Display --- Disposizione --- Controlla "Mirror Display".

3. Se si decide di utilizzare in modalità estesa, assicurarsi di

6.2 Possibili Guasti relativi alle funzioni

Situaciones anormales Posibles Soluciones Non c'è pressione nel software grafico ma il cursore si sposta È possibile che siano stati installati altri driver dello schermo o che sia stato aperto il software di disegno durante l'installazione del driver. Disinstallare tutti i driver e chiudere il software di disegno, quindi reinstallare il driver. È meglio riavviare il computer dopo aver terminato l'installazione. La penna non funziona

1. Assicurati di utilizzare la penna originariamente fornita con il

2. Assicurarsi di aver installato il driver correttamente.

I tasti a pressione non funzionano

Il computer non è in grado di accedere alla funzione di sospensione Quando non si utilizza il display, non posizionare la penna sulla superficie del display, in quanto ciò tiene il computer sveglio. Il pulsante laterale della penna non funziona Quando si preme il pulsante laterale, assicurarsi che il pennino non tocchi la superficie del display e che la distanza tra pennino e superficie sia di 10 mm. Il pulsante laterale della penna non funziona Assicurarsi che la porta USB sia funzionante, in caso contrario, passare a un'altra porta USB. Il computer non è in grado di riconoscere il display Verificare che la porta USB sia normale. In caso di problemi, utilizzare un'altra porta USBGT1562

/ Contatti di Servizio di Assistenza

SHENZHEN HUION ANIMATION TECHNOLOGY CO., LTD. Building 28, 4th Block, Huaide Cuigang Industrial Park, Fuyong, Bao'an District, Shenzhen Le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso. Per ulteriori informazioni, vi preghiamo di contattarci via e-mail: [e-mail], O visitare il nostro sito Web www.huion.com per ottenere il driver e il manuale dell'utente più recenti.GT1562
