BEDIENUNGSANLEITUNG Kamvas Pro 16 Plus Huion

/ Vorsichtsmaßnahmen

Bitte lesen Sie diese Anleitung vor der ersten Verwendung, und bewahren Sie es zur späteren Verwendung auf.

--Entfernen Sie das USB-Kabel, bevor Sie das Display mit einem weichen, feuchten Tuch reinigen. Verwenden Sie keine Reinigungsmittel. --Vermeiden Sie es, das Gerät in der Nähe von Wasserquellen wie Badewannen, Waschbecken, Spülbecken, Waschmaschinen, feuchten Kellern, Schwimmbecken usw. zu verwenden. --Achten Sie darauf, dass das Display einen stabilen Stand hat, und platzieren Sie es außerhalb der Reichweite von Kindern. --Platzieren Sie das Display und den digitalen Stift nicht in der Nähe von Feldern. --Die Rillen und Öffnungen auf der Hinterseite des Geräts dienen der Belüftung und verhindern das Überhitzen des Monitors. Stellen Sie das Gerät nicht auf Betten, Sofas oder Teppiche und verwenden Sie es nicht in geschlossenen Gehäusen. --Ausschließlich Stromnetzadapter, welche auf dem Namensschild erwähnt sind, dürfen für das Display verwendet werden. Wenn Sie Fragen über ihren Netzadapter haben, wenden Sie sich bitte an den Vertriebspartner des Geräts. --Schalten Sie das Display zum Schutz aus, wenn Sie es nicht verwenden. Ziehen Sie im Falle eines Stromausfalls oder einer längeren Nutzung den Netzstecker. --Stellen Sie sicher, dass keine Fremdkörper durch die Rillen in das Gerät eindringen und vermeiden Sie Wasserspritzer auf dem Display, um Kurzschlüssen und Bränden vorzubeugen. --Im Falle eines Schadens, versuchen Sie nicht, das Gerät zu öffnen und selbst zu reparieren. Wenden Sie sich an den Kundenservice für Reparatur und Wartung. --Wenn die folgenden Probleme auftreten, ziehen Sie den Netzstecker. Sie benötigen möglicherweise Reperaturen oder Wartung: A. Das Stromkabel oder der Netzstecker sind beschädigt oder abgenutzt; B. Wasser ist in das Display gelangt; C. Das Display ist zu Boden gefallen und das LCD ist beschädigt; D. Offensichtlich abnormale Darstellung auf dem Display. --Wenn Komponenten ersetzt werden, stellen Sie sicher, dass ihr Servicetechniker Ersatzteile des Herstellers verwendet. Nicht authorisierte Komponenten können zu Bränden, Elektroschocks und anderen Risiken führen.GT1562

/ ProduktübersichtProduct Overview

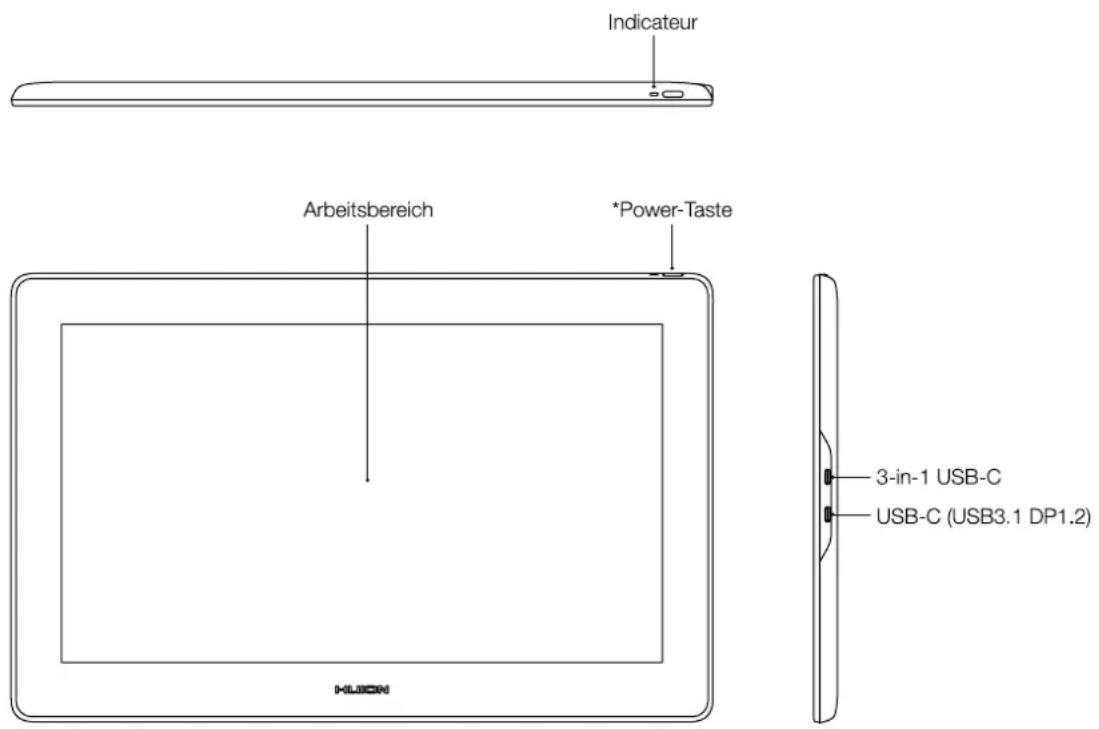

2.1 Einführung in das Display

Wir danken Ihnen, dass Sie sich für das kreative HUION

Pro 16 Plus (4K) Display entschieden haben. Es ist Teil einer neuen Generation professioneller Zeichnen-Display mit, welche ihre Arbeitseffizienz und künstlerische Kreativität deutlich erhöhen kann und dazu auch einfach Spaß macht. Sie können völlig frei zeichnen und schreiben, in verschiedenen Farben, wie mit einem Stift auf Papier. Es ist eine erfrischende Erfahrung. Bitte lesen Sie dieses Handbuch ausführlich, um Ihr Display besser zu verstehen und verwenden zu können. Diese Anleitung stellt die Anwendung unter Windows dar. Sofern Unterschiede nicht explizit erwähnt werden, gelten diese Informationen sowohl für Windows als auch Macintosh-Systeme.

2.2 Produkt und ZubehörGT1562

Digitaler Stift Schnellanleitung Garantiekarte Verlängerungskabel3-in-1-Kabel Reinigungstuch Spitzenclip (Innerhalb des Stifthalters) Stifthalter Stiftspitzen (Innerhalb des Stifthalters) StiftetuiStandfuß USB-C Kabel Netzkabel NetzadapterGT1562

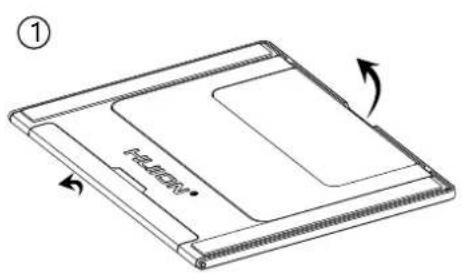

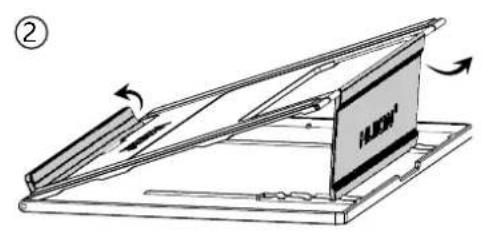

Dieser Ständer wurde speziell für das KAMVAS-Display entwickelt. Sie können den Winkel des Displays frei nach ihren Nutzungsgewohnheiten justieren um komfortabel Zeichnen und ihre Kreativität ausleben zu können.

2.3 Einrichtung des Geräts

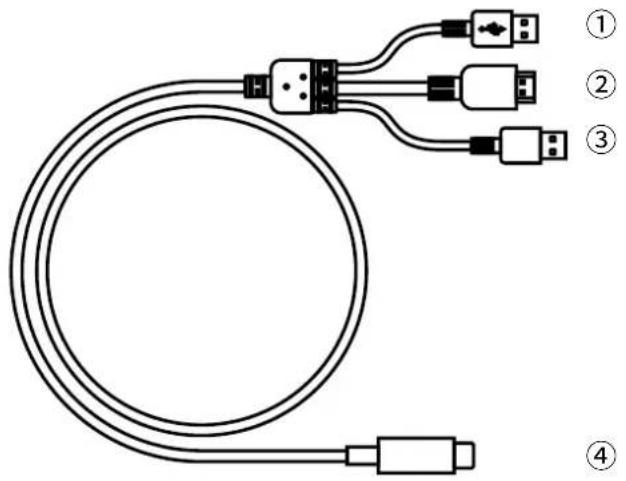

Schließen Sie den Stift- Monitor mit einem 3-in-1-Kabel oder einem USB 3.1 GEN1-Kabel(muss separat erworben werden) an Ihren Computer an. [1] Verbinden Sie das Display mit einem 3-in-1 Kabel mit dem Computer. Schließen Sie den Adapter an das Kabel an. Wenn das Netzkabel nicht lang genug ist, um an das Netzteil angeschlossen zu werden, können Sie ein Verlängerungskabel verwenden, um die Reichweite zu erhöhen. Alle USB-Netzteile sind anwendbar, solange die Stärke 5V und 3A beträgt. Verlängerungskabel Netzadapter Netzkabel HDMI USBGT1562

[2] Schließen Sie das Stift-Display an das PC / Android-Gerät über ein USB-C auf USB-C- Kabel. Schließen Sie den Adapter an das Kabel an. The USB-C to USB-C and power cable can be purchased separately. Please notice the USB-C to USB-C cable must meet the requirements of USB3.1 GEN1 and DP1.2 or above, and gauge of the power cable should be 5V, 3A at least. USB-C Kabel Netzkabel NetzadapterGT1562

2.4.1 OS Unterstützte Betriebssysteme

Windows 7 oder neuer, Mac OS 10.12 oder.

2.4.2 Installieren der Treiber

Laden Sie bitte die Treiber von unserer Webseite herunter: www.huion.com/de/download Nach der Installation finden sie das Treiber-Icon " " im grauen Systembereich. Das bedeutet, dass der Treiber erfolgreich installiert wurde. Wenn Sie das Display an den Computer anschließen, verändert sich die Farbe des icons " ". Das bedeutet, der Treiber hat das Display erkannt und Sie können es jetzt verwenden.

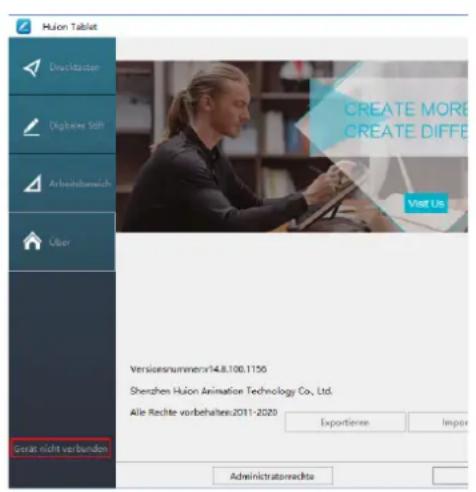

2.4.3 Treiberoberfläche

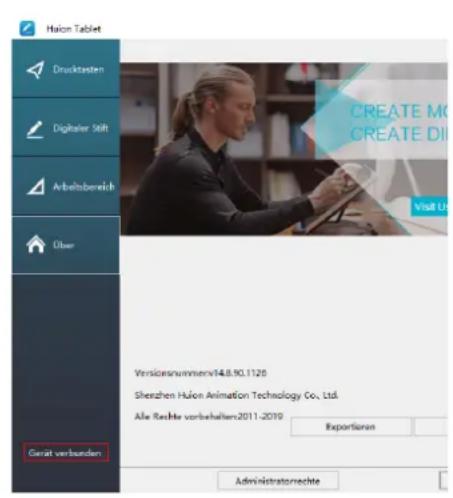

Machen Sie nach dem erfolgreichen Download einen Doppelklick um den Treiber zu öffnen. Verbinden Sie das Display mit Ihrem Computer durch ein USB-Kabels. Wenn die Geräte verbunden sind, achten Sie auf die Mitteilung unten Links auf der Treiberoberfläche. Hier werden zwei Meldungen angezeigt. "Gerät nicht verbunden" oder "Gerät verbunden". [1] Vor der Installation müssen Sie andere Treiber ähnlicher Produkte deinstallieren, das beinhaltet auch ältere Treiber dieses Produkts. [2] Schließen Sie vor der Installation sämtliche Grafikprogramme und Antivirenprogramme um Konflikte zu vermeiden. HinweiseGT1562

3.1 Den Stift halten

Halten Sie den Stift wie jeden anderen gewöhnlichen Stift. Halten Sie den Stift so, dass Sie den Schalter an der Seite mit Ihrem Daumen oder Zeigefinger erreichen können. Achten Sie darauf, dass Sie nicht unabsichtlich beim Zeichnen oder Ansetzen den Schalter betätigen. Hinweis: Wenn Sie den Stift nicht verwenden, verwahren Sie ihn im Etui oder auf dem Tisch. Legen Sie den Stift nicht auf dem Bildschirm ab, um Störungen mit dem Mauszeiger zu vermeiden. Der Stift auf dem Display könnte auch Ihren Computer daran hindern, den Schlafmodus zu aktivieren.

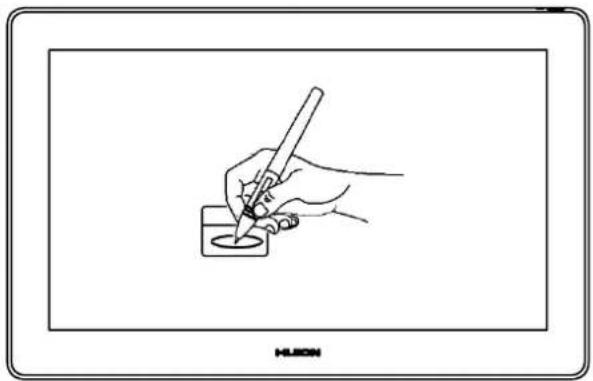

3.2 ZeigerpositionierungPosition the cursor

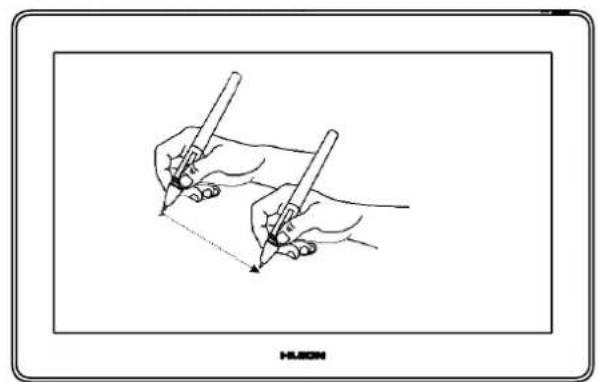

Bewegen Sie den Stift knapp über der Bildschirmoberfläche, ohne sie zu berühren. Der Mauszeiger folgt Ihren Bewegungen. Berühren Sie mit der Spitze des Stifts den Bildschirm, um eine Auswahl zu treffen. Tippen Sie den Bildschirm mit der Stiftspitze oder drücken Sie ihn auf das Display um einen Klick zu registrieren. / Grundlegende Verwendung desGT1562

Verwenden Sie die Spitze des Stifts um den Bildschirm anzutippen um einen Klick zu registrieren. Tippen Sie ein Mal um etwas anzuwählen oder Text zu markieren und zwei Mal um etwas zu öffnen.

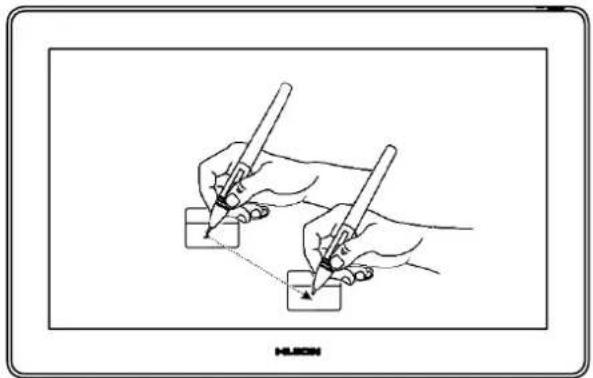

Wählen Sie ein Objekt aus und ziehen Sie die Stiftspitze über den Bildschirm um es zu bewegen.

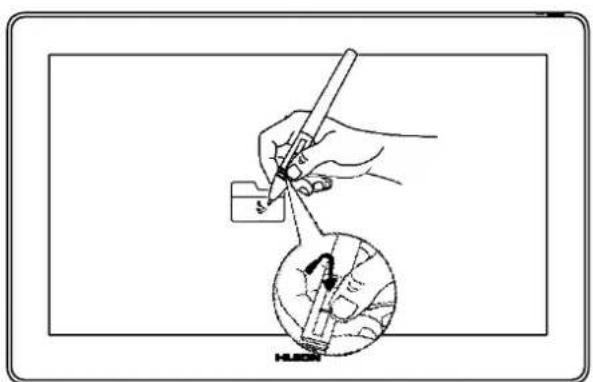

3.5 Verwendung der Seitenschalter

Die Schalter auf dem Stift können zwei verschiedene Funktionen ausführen. Sie können die Schaltflächen verwenden, wenn sich die Stiftspitze innerhalb von 10mm zum Display befindet. Sie müssen das Display nicht berühren, um die Schaltflächen zu verwenden.GT1562

3.6 Ersetzen von Stiftspiten

Die Stiftspitze nutzt sich über längere Zeit ab. Sie muss gelegentlich ersetzt werden. [1] Rotieren Sie den Stifthalter gegen den Uhrzeigersinn um ihn zu öffnen. Nehmen Sie eine neue Stiftspitze heraus. [2] Führen Sie die alte Stiftspitze in die Öffnung auf der Unterseite des Stifthalters ein und neigen Sie den Stift um die alte Spitze zu entfernen. [3] Führen Sie die neue Stiftspitze direkt in den Stift ein und drücken Sie langsam, bis sie sich nicht mehr bewegen lässt. Ersatzspitz SpitzenhaltGT1562

/ Funktionseinstellungen

4.1 Einstellungen zum Arbeitsbereich

4.1.1 Verwendung von mehreren Monitoren

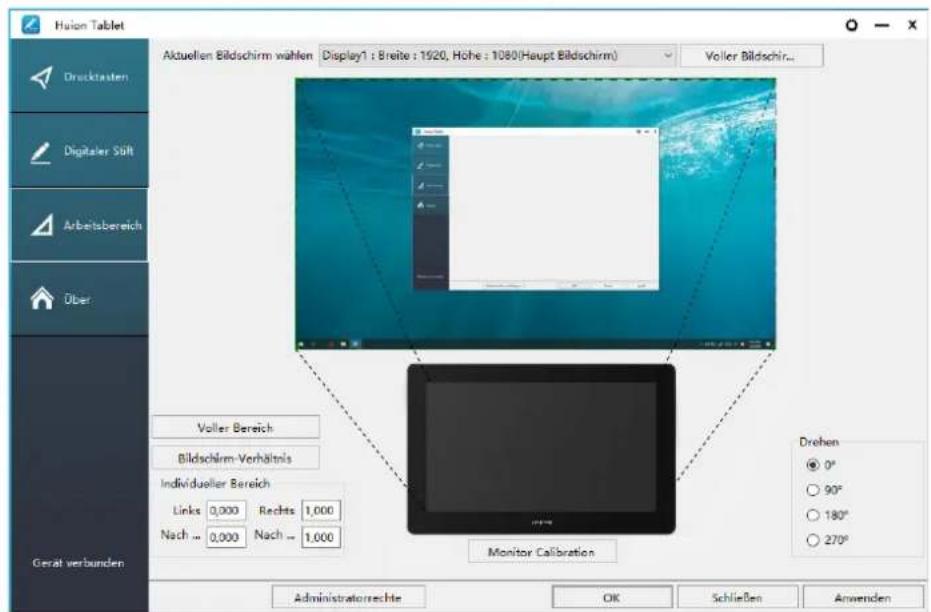

Öffnen Sie den Arbeitsbereich-Tab, um die Beziehung zwischen den Bewegungen des Stifts auf dem Display und den Zeigerbewegungen auf dem Monitor zu definieren. Als Standardeinstellung deckt die aktive Region des Display den gesamten Monitor ab. Falls Sie mehr als einen Monitor verwenden, und das Bild auf einen weiteren Monitor erweitern, müssen Sie in der Treiberoberfläche den Bildschirm auswählen, auf dem Sie Ihre Zeigerbewegungen registrieren möchten. Falls Sie Ihre Monitore spiegeln (alle Monitore zeigen dasselbe Bild), deckt das Display den gesamten Bereich auf jedem Monitor ab und der Mauszeiger wird auf jedem Monitor gleichzeitig angezeigt.

4.1.2 Arbeitsbereichseinstellungen

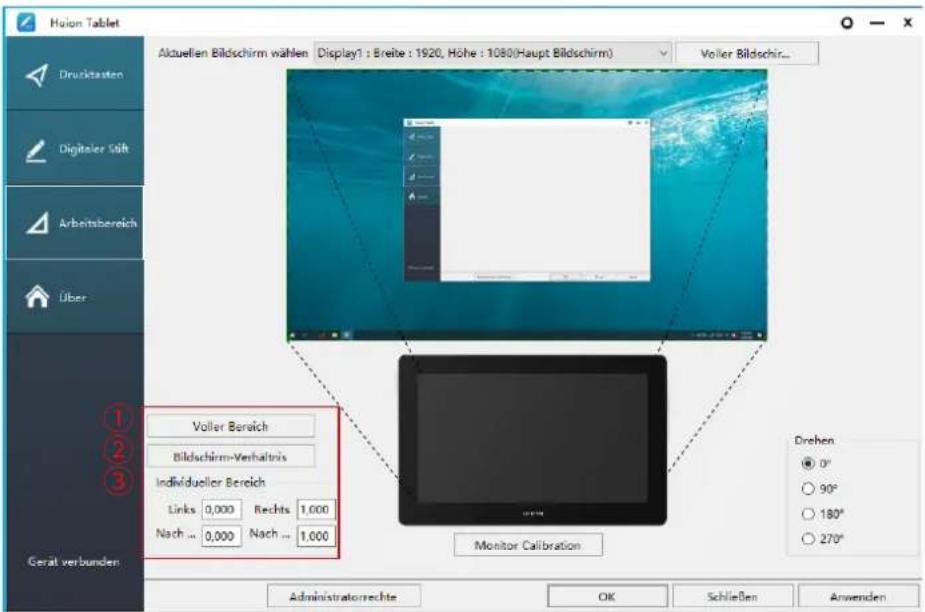

Definition der Displayfläche, die auf dem Bildschirm abgedeckt wird. [1] Volle Abdeckung: deckt die vollständige aktive Fläche des Display ab. Dies ist die Standardeinstellung. [2] Seitenverhältnis: Das Seitenverhältnis beträgt generell 16:9. [3] Benutzerdefinierte Fläche: 1> Koordinateneingabe. 2> Die Ecken der Vordergrundgrafik ziehen, um die Bildschirmfläche zu definieren.GT1562

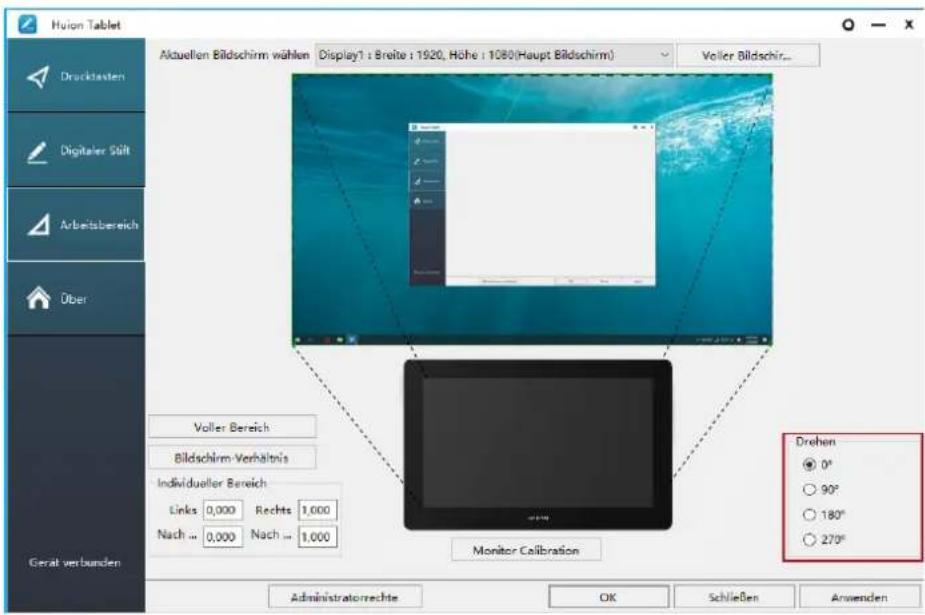

4.1.3 Rotation des Arbeitsbereichs

Die Ausrichtung des Display kann geändert werden, um es links- oder rechtshändig zu verwenden. Sie können das Display in den Schritten 0°, 90°, 180° oder 270° rotieren.GT1562

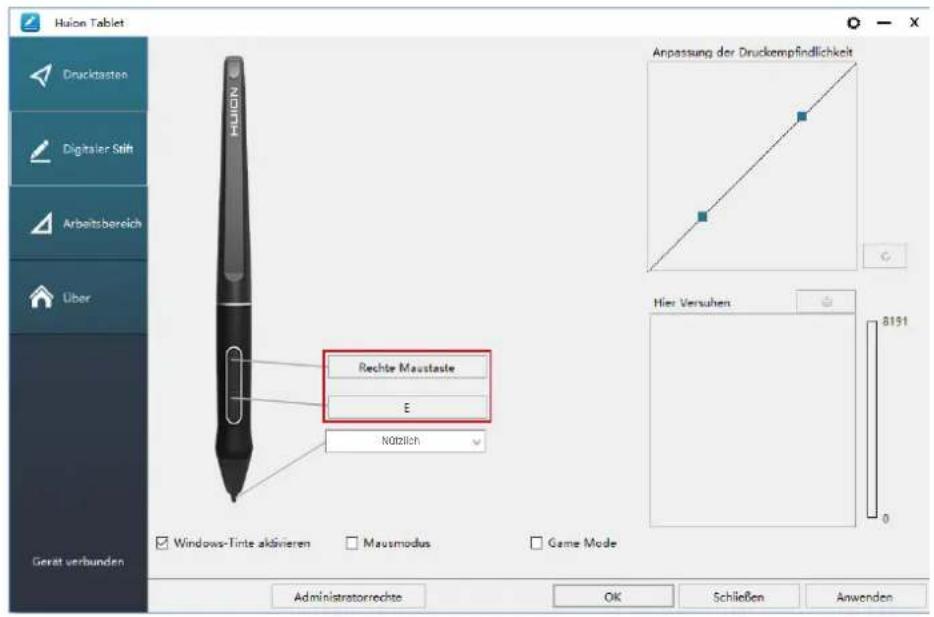

4.2 Einstellungen für die Funktionen der Stifttasten

Wählen Sie die gewünschte Funktion in der pop-up Dialogbox und klicken Sie auf "Anwenden" oder "OK" um sie zu übernehmen.

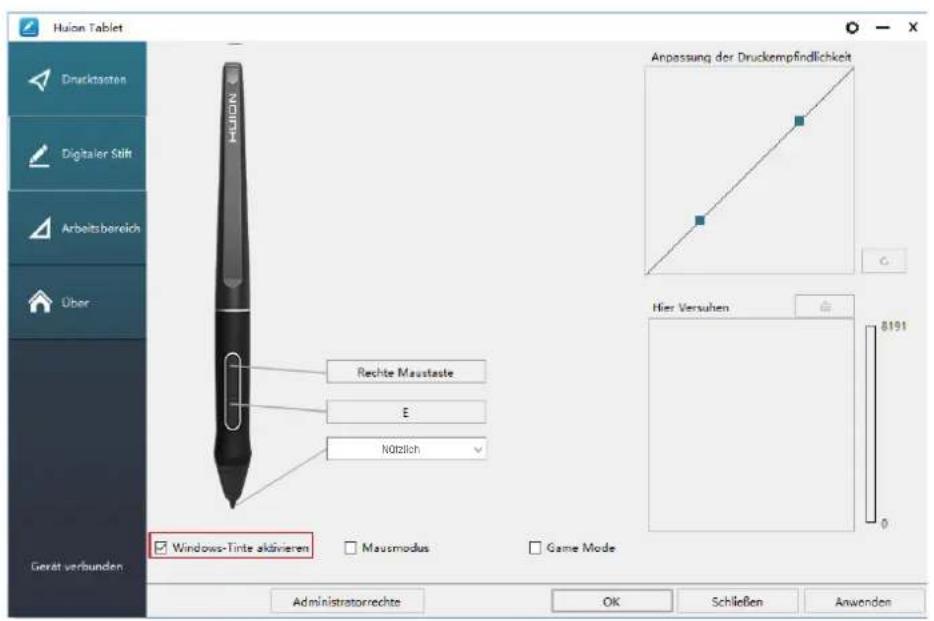

4.3 Windows Ink aktivieren

Microsoft Windows bietet erweiterte Unterstützung für Stift-Input. Ihr Stift wird in Programmen wie Microsoft Office, Windows Journal, Adobe Photoshop CC, Sketch Book 6 und so weiter unterstützt. Nützlich NützlichGT1562

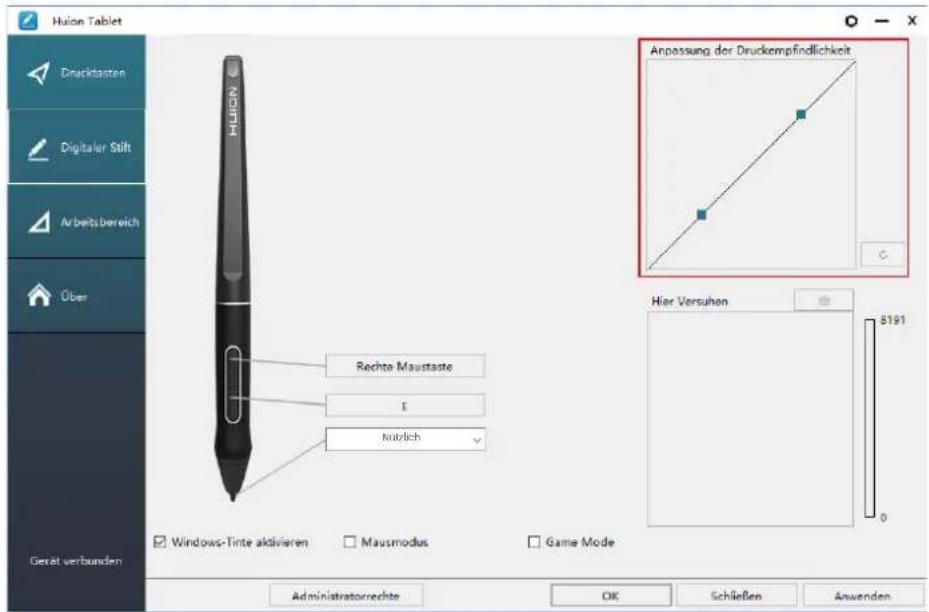

4.4 Einstellungen zur Drucksensitivität

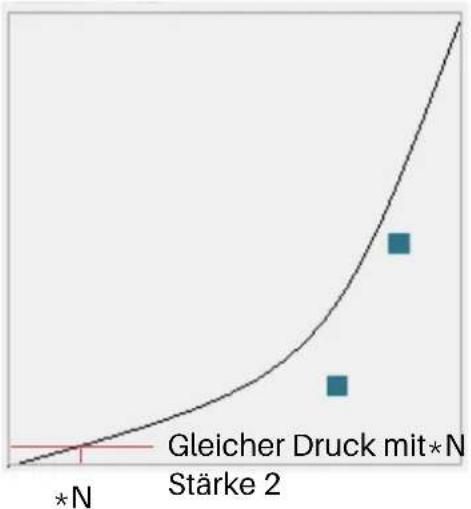

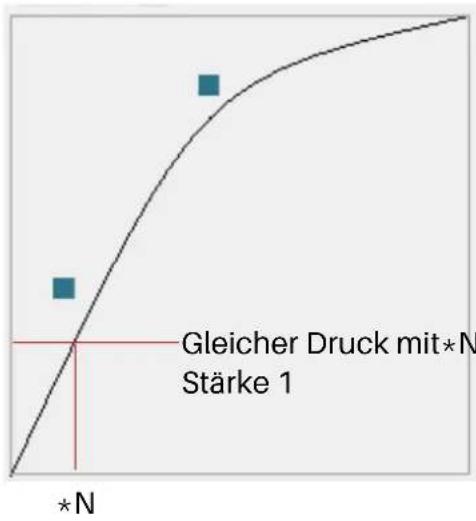

Die Drucksensitivität kann mit der Leiste geändert werden. Je kleiner der Wert, desto sensitiver der Stift. Nach oben ziehen (links): Druck wird offensichtlicher, geringer Druck wird zu großem Druck Nach unten ziehen (rechts): Druck wird abgeschwächt, auch großer Druck verursacht nur geringen Druck. Klicken Sie die Schaltfläche unten rechts in der Einstellungs-Box, um den Standardwert der Drucksensitivität wiederherzustellen. Zum Beispiel: Gleichbleibender physikalischer Druck mit dem Stift auf das Display wird je nach Einstellungen zu unterschiedlichen Druckintensitäten in der Software. Die Drucksensitivität sollte anhand Ihrer Fingerhaltung und Handgröße eingestellt werden. Gleicher Druck mit*N Stärke 1

Gleicher Druck mit*N Stärke 2 NützlichGT1562

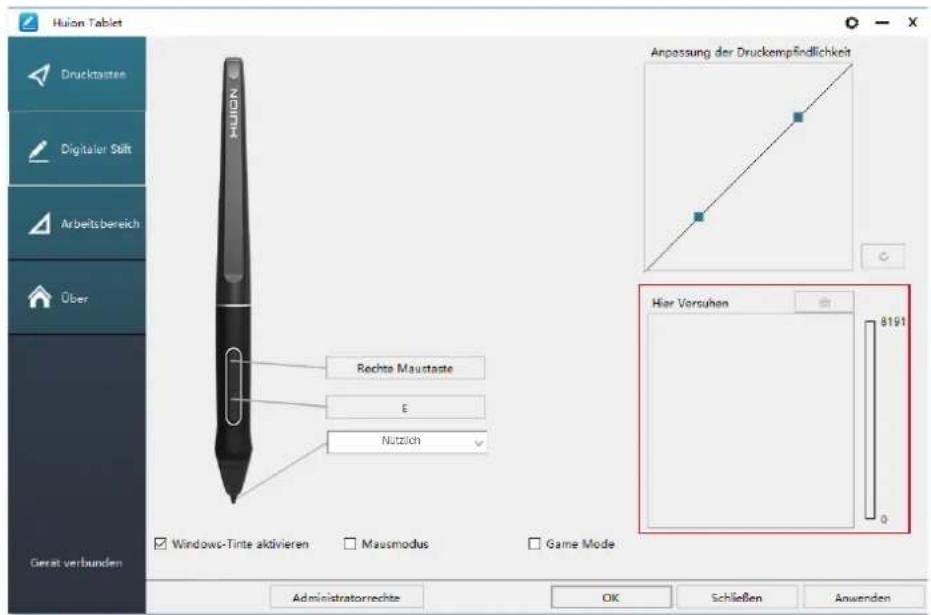

Sie können nach und nach den Druck Ihres Stifts auf den Bildschirm erhöhen um das Druckniveau zu testen. Klicken Sie auf die " " Schaltfläche um die Tinte zu entfernen.

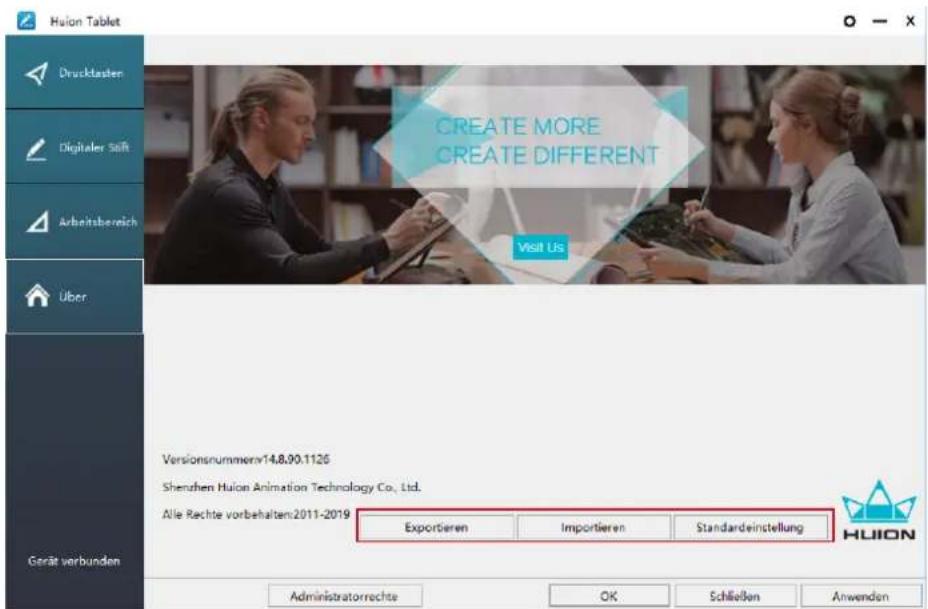

4.6 Exportieren und Importieren

Der Treiber unterstützt das Exportieren und Importieren Ihrer benutzerdefinierten Konfigurationsdaten des Produkts, was für Sie bequem ist, um verschiedene Software zu verwenden und die Probleme wiederholter Einstellungen zu vermeiden. NützlichGT1562

Modell GT1562 Bildschirm Panelgröße 15.6 Zoll Auflösung 3840 x 2160 (16:9) LCD-Typ IPS Aktive Fläche 345.6 x 194.4mm Kontrastverhälts 1200:1 Helligkeit 200cd/m

14.3mm Schalter 2 benutzerdefinierbare Schalter Übersicht Ausgabe-Stro pannung 5V 3A Video Interface USB-C (3-in-1-Kabel) & USB-C (USB 3.1) Dimensionen 402.7 x 257.4 x 13mm (ohne Ständer) Nettogewicht 1.27Kg OS Support Windows 7 or later, mac OS 10.12 or laterGT1562

Abnormale Phänomene Mögliche Lösungen Stromleuchte blinkt nicht

1. Stellen Sie sicher, dass das Gerät angeschaltet ist.

2. Überprüfen Sie den Anschluss und das Stromkabel

Keine Anzeige auf dem Bildschirm

1. Stellen Sie sicher, dass das Gerät angeschaltet ist.

2. Verbinden Sie das Kabels wie in der Beschreibung.

3. Wenn Sie das Display mit einem Laptop verbinden,

stellen Sie sicher, dass das Display im richtigen Modus ist: Erweiterungsmodus oder Verdoppelungsmodus.

4. Überprüfen Sie ob die Seitenleuchte grün ist. Falls nicht,

bedeutet das kein Signal. Starten Sie Ihren Computer neu oder verbinden Sie das Kabel erneut. Ist das Signalkabel beschädigt oder verbogen? rsetzen Sie in diesem Fall das Signalkabel. Kein Signal

1. Stellen Sie sicher, dass die Kabels korrekt verbunden sind.

2. Falls Sie einen Desktop-PC verwenden, stellen Sie sicher,

dass das HDMI-Kabel mit Ihrer Grafikkarte und nicht in Ihrem Motherboard verbunden ist.

3. Falls Sie ein Windows-Betriebssystem verwenden, drücken Sie

"Windows + P" auf der Tastatur und wählen Sie verdoppeln oder erweitern. Wählen Sie nicht "Nur Computer " oder "Nur Beamer".

4. Wenn sich an Ihrem Computer kein HDMI-Port befindet,

benötigen Sie einen zusätzlichen HDMI-Adapter. Wir empfehlen Ihnen KEINEN USB-zu-HDMI-Adapter zu verwenden. Wir raten Ihnen außerdem, keinen USB-Hub zu verwenden. Wir empfehlen DVI/VGA/Display Port/Typ-C/Thunderbolt/usw.-zu-HDMI- Adapter.. Undeutliches Bild Stellen Sie die Bildschirmauflösung auf 3840 x 2160 ein.

6.1 Mögliche Probleme mit dem DISPLAYGT1562

Abnormale Phänomene Mögliche Lösungen Hintergrundbild und Taskbar werden nur auf dem Computermonitor dargestellt.

1. Ihr Bildschirm befindet sich im Erweiterungsmodus. Das ist

2. Wenn Sie sich nicht mit dem Erweiterungsmodus auskennen,

empfehlen wir Ihnen, den Verdoppelungs-/Spiegelmodus zu verwenden. Windows: Drücken Sie die Tastenkombination "Windows + P" und wählen Sie verdoppeln. Mac OS: Systemeinstellungen---Displays--- Arrangement--- Check "Mirror Displays".

3. Wenn Sie den Erweiterungsmodus verwenden möchten, stellen

Sie sicher, dass das Pen Display als Arbeitsfläche im Treiber definiert ist. Sie wird üblicherweise als "Display 2" angezeigt. Fehlende Farben Überprüfen Sie ob die Pins des Signalsteckers verbogen oder beschädigt sind. Sichtbare chromatische Aberration ADa die regionalen Farbtemperaturen unterschiedlich sind, ist kleinere chromatische Aberration ein normales Phänomen. Das Bild vibriert oder verformt sich wellenartig Es ist wahrscheinlich, dass andere elektronische Geräte in der Nähe das Bildsignal stören.GT1562

6.2 Mögliche Probleme mit FUNKTIONEN

Abnormale Phänomene Mögliche Lösungen Es gibt keinen Druck in der Grafiksoftware, aber der Mauszeiger bewegt sich Sie haben möglicherweise andere Displaytreiber installiert oder während der Treiberinstallation ein Grafikprogramm geöffnet. Deinstallieren Sie die Treiber, schließen Sie ihr Grafikprogramm und installieren Sie die Treiber erneut. Es ist besser, wenn Sie den Computer nach der Installation neustarten. Der Stift funktioniert nicht

1. Stellen Sie sicher, dass Sie den Stift benutzen, der ursprünglich mit

dem Display geliefert wurde.

2. Stellen Sie sicher, dass die Treiber korrekt installiert sind.

Die Schalter funktionieren nicht

1. Stellen Sie sicher, dass die Druckschalter-Funktionen im Treiber

2. Stellen Sie sicher, dass Sie die korrekten Funktionen definiert

3. Stellen Sie sicher, dass der Sperrschalter auf der entsprerrten

Position steht. Der Computer kann nicht einschlafen When you are not using the display, please do not put the pen on the display surface, which will keep the computer awake. Der Seitenschalter des Stifts funktioniert nicht Wenn Sie den Seitenschalter betätigen, stellen Sie sicher, dass die Stiftspitze nicht das Display berührt und sich innerhalb von 10 mm zur Oberfläche befindet. Die Stiftspitze und der Mauszeiger bewegen sich nicht synchron. Versuchen Sie, den Stift zu kalibrieren. Der Computer erkennt das Display nicht Überprüfen Sie, ob Ihr USB-Anschluss funktioniert. Falls ein Problem besteht, verwenden Sie einen anderen USB-Port.GT1562

/ After-Service-Kontakt

SHENZHEN HUION ANIMATION TECHNOLOGY CO., LTD. Gebäude 28, 4. Block, Industriepark Huaide Cuigang, Fuyong, Bezirk Bao'an, Shenzhen Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden. Für weitere Informationen kontaktieren Sie uns bitte per E-Mail: [e-mail], oder besuchen Sie unsere Webseite www.huion.com, um das neueste Treiberprogramm und Benutzerhandbuch zu erhalten.GT1562
