BEDIENUNGSANLEITUNG Kamvas 22 Plus Huion

1/Vorsichtsmaßnahmen 27
2/Produktübersicht 28
2.1 Einführung in das Display 29
2.2 Produkt und Zubehör 29
2.3 Einstellen des Displays 30
2.4 Treiber installation 31

3/Grundlegende Verwendung des Stifts 32
3.1 Den Stift halten 32
3.2 ZeigerpositionierungPosition the cursor 33
3.3 Klicken 33
3.4 Bewegung 33
3.5 Verwendung der Seitenschalter 33
3.6 Ersetzen von Stiftspiten 34
4/Funktionseinstellungen 35
4.1 Einstellungen zum Arbeitsbereich 35
4.2 Druckschalter-Funktionseinstellungen 35
4.3 Einstellungen fur die Funktionen der Stifttasten 36
4.4 Windows Ink aktivieren 36
4.5 Einstellungen zur Drucksensitivität 37
4.6 Stiftdrucktest 39
4.7 Exportieren und Importieren 40
5 / Spezifikationen 41
6/Problemlösungen 42
7/After-Service-Kontakt 45

1 / vorsichtsmaßnahmen

[Bittelesen Sie diese Anleitung vor der ersten Verwendung, und bewahren Sie es zur späteren Verwendung auf.]

--Entfernen Sie das USB-Kabel, bevor Sie das Display mit einem weichen, feuchten Tuch reinigen.
Verwenden Sie keine Reinigungsmittel.

--Vermeiden Sie es, das Gerät in der Nähe von Wasserquellen wie Badewannen, Waschbecken, Spülbecken, Waschmaschinen, feuchten Kellern, Schwimmbecken usw. zu verwenden.

--Achten Sie darauf, dass das Display einen stabilen Stand hat, und platzieren Sie es außerhalb der Reichweite von Kindern.

--Platzieren Sie das Display und den digitalen Stift nicht in der Höhe von Feldern.

--Die Rillen und Öffnungen auf der Hinterseite des Geräts dieren der Belüftung und verhindern das Überhitzen des Monitors. Stellen Sie das Gerät nicht auf Betten, Sofas oder Teppiche und verwenden Sie es nicht in geschlossenen Gehäusen.

--Ausschließlich Stromnetzadapter, welche auf dem Namensschild erwähnt sind, * dürfen für das Display verwendet werden. Wenn Sie Fragen über ihren Netzadapter haben, wenden Sie sichitte an den Vertriebspartner des Gerats.

--Schalten Sie das Display zum Schutz aus, wenn Sie es nicht verwenden. Ziehen Sie im Falle eines Stromausfalls oder einer längeren Nutzung den Netzstecker.

--Stellen Sie sicher, dass keine Fremdkörper durch die Rillen in das Gerät eindringen und vermeiden Sie Wasserspritzer auf dem Display, um Kurzschlüssen und Bränden vorzubeugen.

--Im Falle eines Schadens, versuchen Sie nicht, das Gerät zu öffnen und selbst zu reparieren. Wenden Sie sich an den Kundenservice für Reparatur und Wartung.

--Wenn die folgenden Probleme auftreten,ziehen Sie den Netzstecker. Sie benotigen möglicherweise Reperaturen oder Wartung:

A. Das Stromkabel oder der Netzstecker sind beschädigt oder abgenutzt;
B. Wasser ist in das Display gelangt;
C. Das Display ist zu Boden gefallen und das LCD ist beschädigt;
D. Offensichtlich abnormale Darstellung auf dem Display.

--Wenn Komponenten ersetzt werden, stellen Sie sicher, dass ihr Servicetechniker Ersatzteile des Herstellers verwendet. Nicht authorisierte Komponenten können zu Bränden, Elektroschocks und anderen Risiken führen.

2 / ProduktübersichtProduct Overview

2.1 Einführung in das Display

Wir danken Ohnen, dass Sie sich für das kreative HUION® KAMVAS® 22 Plus Display entschieden haben. Es ist Teil einer neuen Generation professioneller Zeichnen-Display mit Desktop-Qualität, welche ihre Arbeitseffizienz und künstlerische Kreativität deutlich erhöhen kann und dazu auch einfach Spanmacht. Sie können vollig frei zeichnen und schreiben, in verschiedene Farben, wie mit einem Stift auf Papier. Es ist eine erfrischende Erfahrung.

Bittelesen Sie theses Handbuch ausfuhlich, um Ihr Display better zu verstehen und verwenden zu konnen. These Anleitung stellt die Anwendung unter Windows dar. Sofern Unterschiede nicht explizit erwähnt werden, gelten diese Informationen sowohl für Windows als auch Macintosh-Systeme.

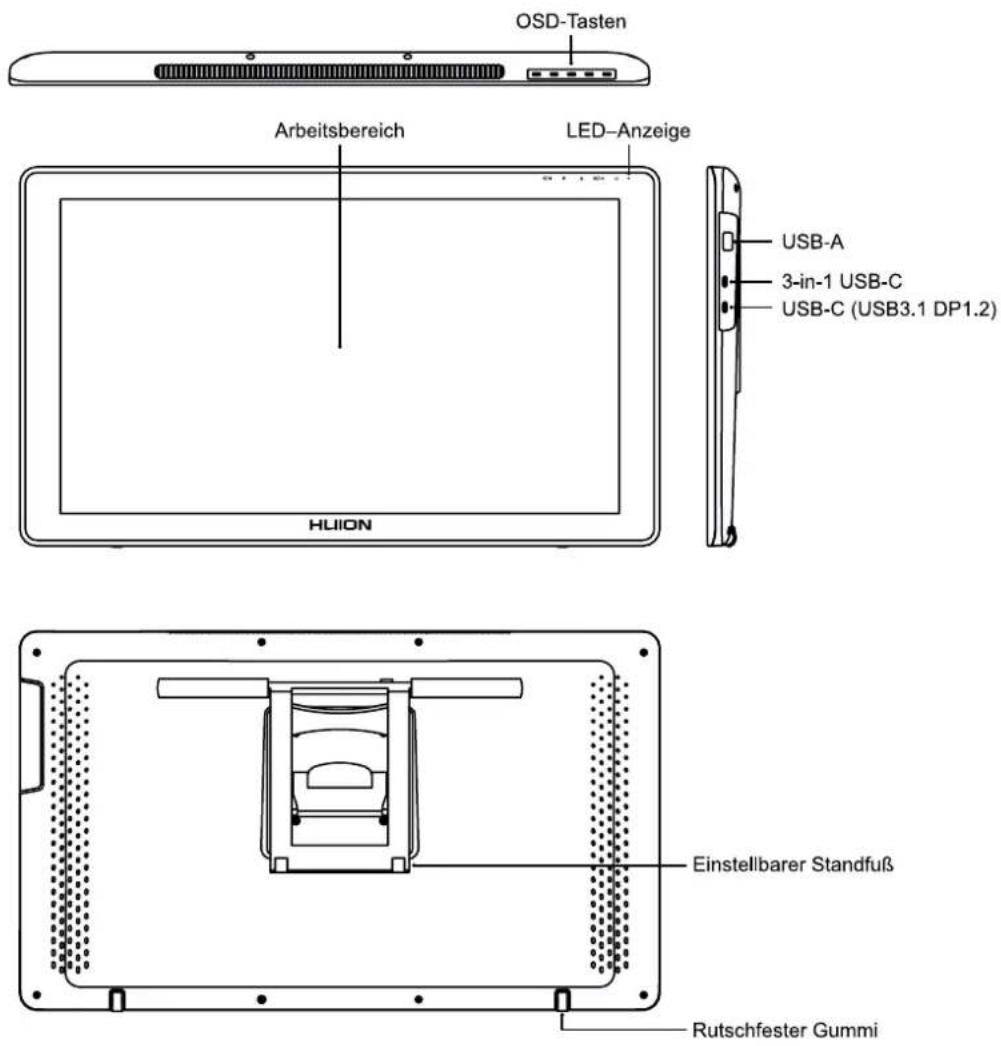

2.2 Produkt und Zubehör

2.2.1 Zubehör

Digitaler Stift

Stiftspitzen (Innerhalb des Stifthalters)

Stifthalter

Reinigungstuch

Netzadapter Nztkabel3-in-1-Kabel

USB-C Kabel

Schnellanleitung

Spitzenclip (Innerhalb des Stiftalters)

Garantiekarte

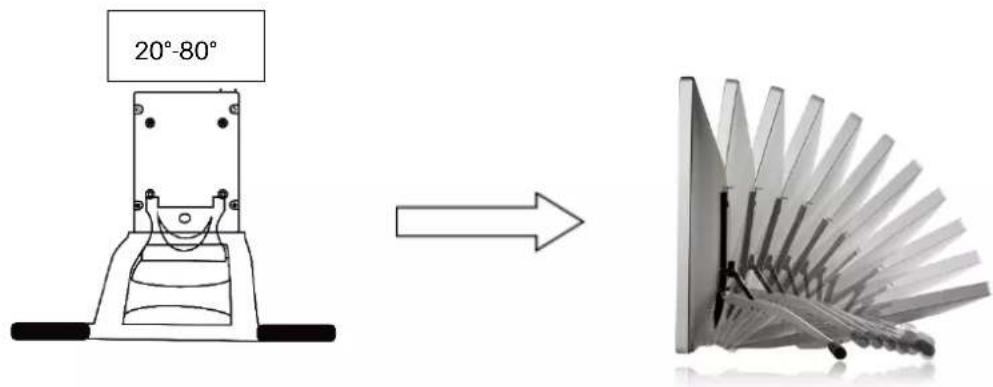

2.2.2 Display ständer

Dieser Ständer wurde speziell für das KAMVAS-Display entwickelt. Sie können den Winkel des Displays frei nach ihren Nutzungsgewohnheiten justieren um komfortabel Zeichnen und ihre Kreativität ausleben zu konnen.

2.3 Einstellen des Displays

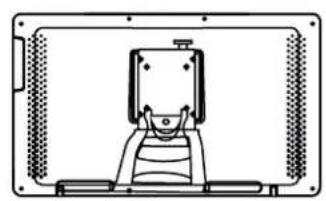

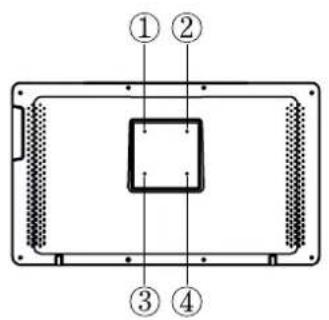

[1] Nehmen Sie den Stift-Display und den Ständer aus der Verpackung, und befestigen Sie den Ständer mit dem beigefugten Schraubendreher nach der folgenden Anleitung auf der.

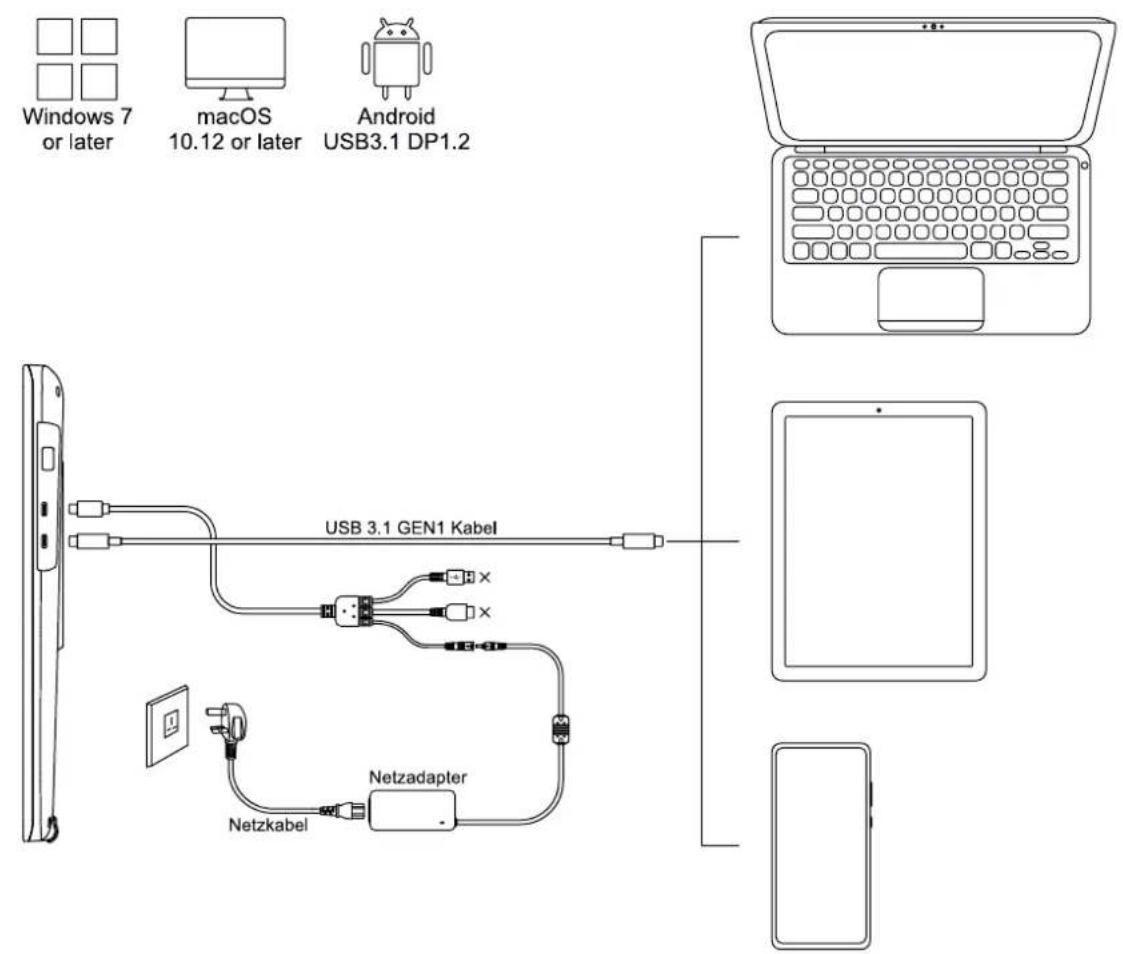

[2] Schließen Sie den Stift-Monitor mit einem 3-in-1-Kabel oder einem USB 3.1 GEN1-Kabel(muss separat erworben werden) an ihren Computer an.

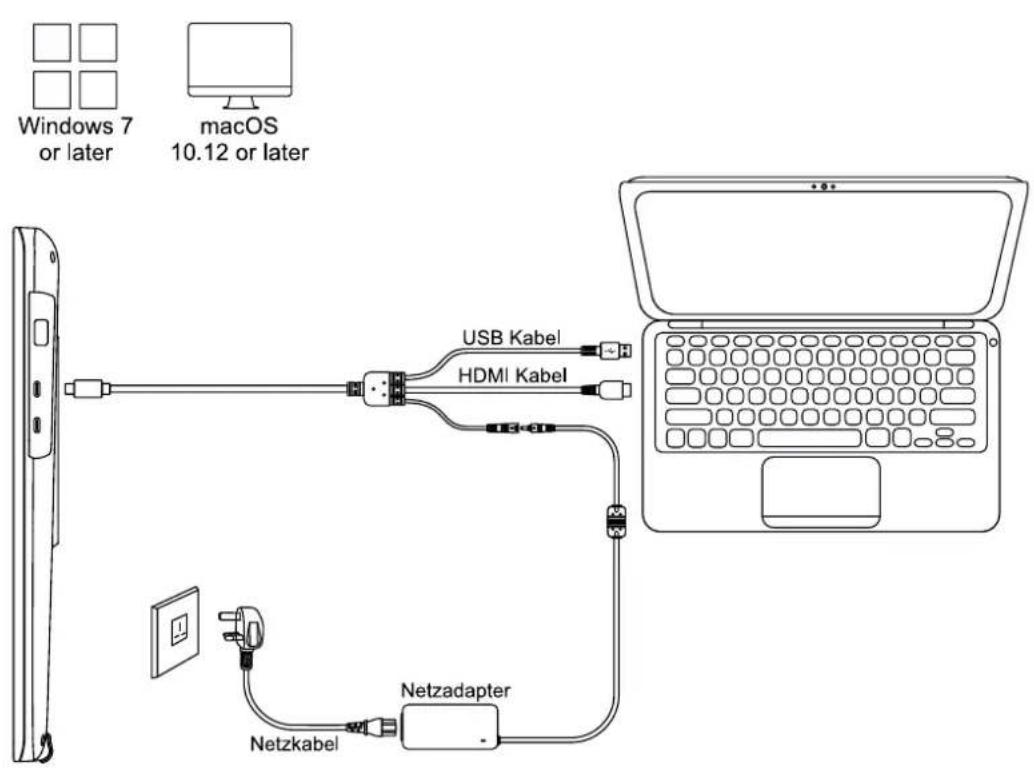

1) Verbinden Sie das Display mit einem 3-in-1 Kabel mit dem Computer; Schreiben Sie den Adapter an das Kabel an.

2) Verbinden Sie das Display mit einem USB 3.1 GEN1 Kabel mit dem Computer; Schließen Sie den Adapter an das Kabel an.

2.4 Treiberinstallation

2.4.1 OS Unterstützte Betriebssysteme

Windows 7 oder neuer, Mac OS 10.12 oder neuer.

2.4.2 Installieren der Treiber

Laden Sieitte die Treiber von unserer Webseite herunter: www.huion.com/de/download Nach der Installation finden sie das Treiber-Icon "D" im grauen Systembereich. Das bedeutet, dass der Treiber erfolgreich installiert wurde. Wenn Sie das Display an den Computer anschließen, verändert sich die Farbe des icons "D". Das bedeutet, der Treiber hat das Display erkannt und Sie konnen es jetzt verwenden.

Hinweise

[1] Vor der Installation mussen Sie andere Treiber ähnlicher Produkte deinstallieren, das beinhaltet auch ältere Treiber thesees Produkts.
[2] Schließen Sie vor der Installation samtliche Grafikprogramme und

Antivirenprogramme um Konflikte zu vermeiden.

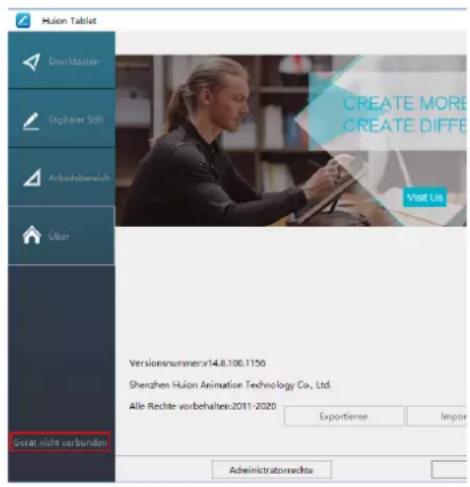

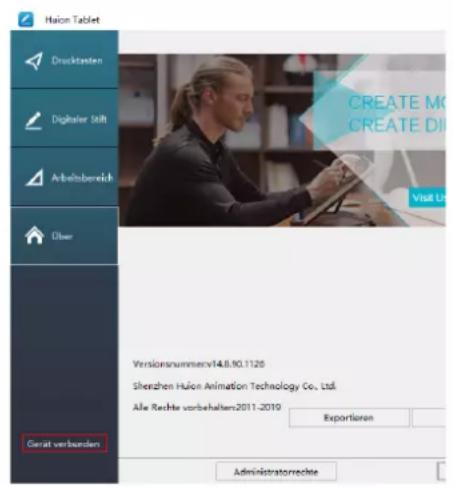

2.4.3 Treiberoberfläche

Machen Sie nach dem erfolglichen Download einen Doppelklick um den Treiber zu öffnen. Verbinden Sie das Display mit Ihr Computer durch ein USB-Kabels.

Wenn die Geräte verbunden sind, achten Sie auf die Mitteilung unter Links auf der Treiberoberfläche. Hier werden zwei Meldungen angezeigt. "Gerät nicht verbunden" oder "Gerät verbunden".

3/ Grundlegende Verwendung des

3.1 Den Stift halten

Halten Sie den Stift wie jeder anderen gewöhnlichen Stift. Halten Sie den Stift so, dass Sie den Schalter an der Seite mit ihrem Daumen oder Zeigefinger erreichen können. Achten Sie daraufuf, dass Sie nicht unabsichtlich beim Zeichnen oder Ansetzen den Schalter betätigten.

Hinweis:

Wenn Sie den Stift nicht verwenden, verwahren Sieihn im Etui oder auf dem Tisch. Legen Sie den Stift nicht auf dem Bildschirm ab, um Störungen mit dem Mauszeiger zu vermeiden. Der Stift auf dem Display konnte auch ihren Computer daran hindern, den Schlafmodus zu aktivieren.

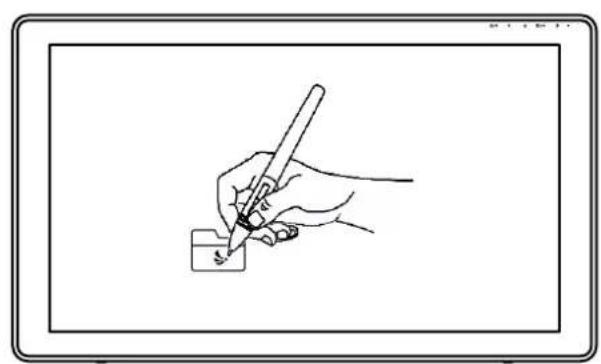

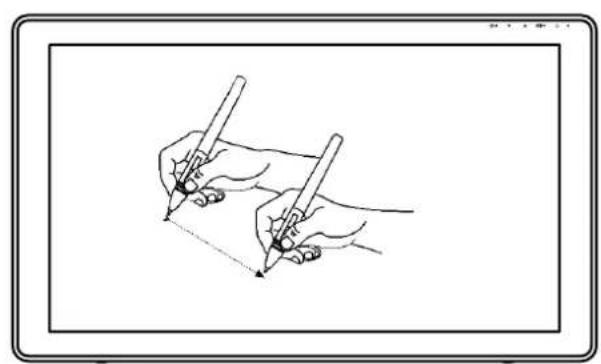

3.2 ZeigerpositionierungPosition the cursor

Bewegen Sie den Stift knapp über der Bildschirmoberfläche, ohne sie zu berühren. Der Mauszeiger folgt ihren Bewegungen.

Berühren Sie mit der Spitze des Stifts den Bildschirm, um eine Auswahl zu treffen. Tippen Sie den Bildschirm mit der Stiftspitze oder drücken Sieihn auf das Display um einen Klick zu registrieren.

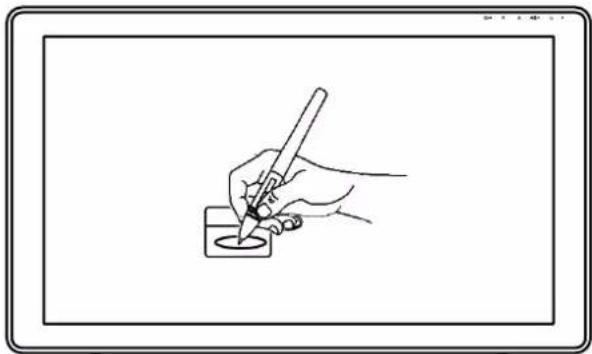

3.3 Klicken

Verwenden Sie die Spitze des Stifts um den Bildschirm anzutippen um einen Klick zu registrieren. Tippen Sie ein Mal um etwas anzuwahlen oder Text zu markieren und zwei Mal um etwas zu öffnen.

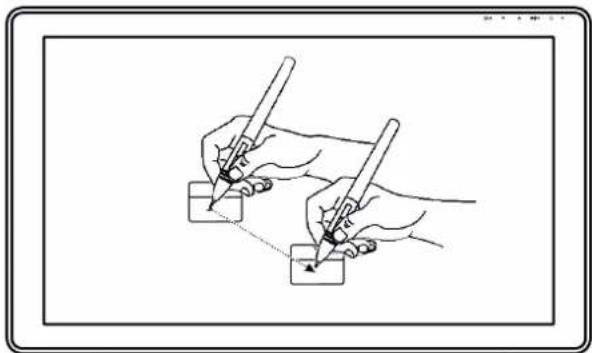

3.4 Bewegung

Wahlen Sie ein Objekt aus undziehen Sie die Stiftspitze über den Bildschirm um es zu bewegen.

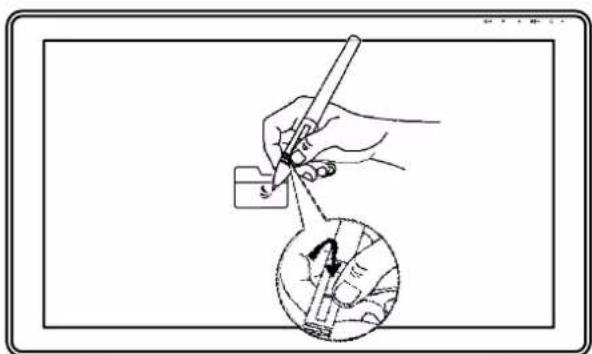

3.5 Verwendung der Seitenschalter

Die Schalter auf dem Stift konnen zwei verschiedene Funktionen ausführten. Sie konnen die Schaltflächen verwenden, wenn sich die Stiftspitze innerhalb von 10mm zum Display befindet. Sie müssen das Display nicht berühren, um die Schaltflächen zu verwenden.

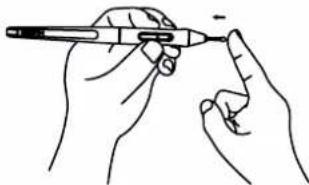

3.6 Ersetzen von Stiftspiten

Die Stiftspitze nutzt sich über langere Zeit ab. Sie muss gelegentlich ersetzt werden.

[1] Rotieren Sie den Stifthalter gegen den Uhrzeigersinn umihn zu öffnen. Nehmen Sie eine neue Stiftspitze hereaus.
[2] Führn Sie die alte Stiftspitze in die Öffnung auf der Unterseite des Stifthalters ein und neigen Sie den Stift um die alte Spitze zu entfernen.
[3] Fuhren Sie die neue Stiftspitze direkt in den Stift ein und drücken Sie langsam, bis sie sich nicht mehr bewegen lasst.

Ersatzspitz

Spitzenhalt

4 / Funktionseinstellungen

4.1 Einstellungen zum Arbeitsbereich

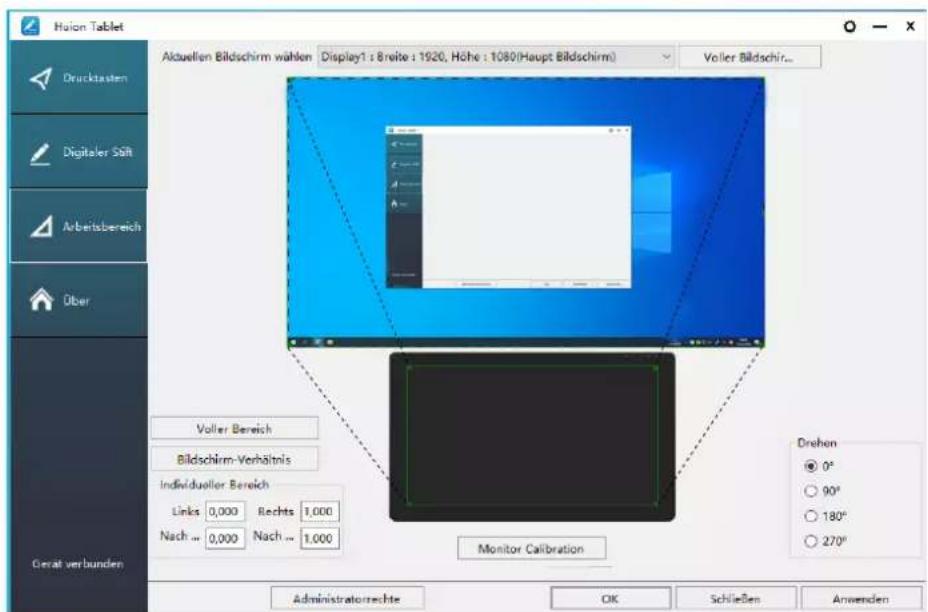

4.1.1 Verwendung von mehreren Monitoren

Öffnen Sie den Arbeitsbereich-Tab, um die Beziehung zwischen den Bewegungen des Stifts auf dem Display und den Zeigerbewegungen auf dem Monitor zu definieren.

Als Standardeinstellungdeckt die aktive Region des Display den gesamten Monitor ab. Falls Sie mehr als einen Monitor verwenden, und das Bild auf einen weiteren Monitor erweiterern, mussen Sie in der Treiberoberfläche den Bildschirm auswahlen, auf dem Sie ihre Zeigerbewegungen registrieren möchten.

Falls Sie ihre Monitore spiegeln (alle Monitore zeigen dasselbe Bild),deckt das Display den gesamten Bereich auf jedem Monitor ab und der Mauszeiger wird auf jedem Monitor gleichzeitig angezeigt.

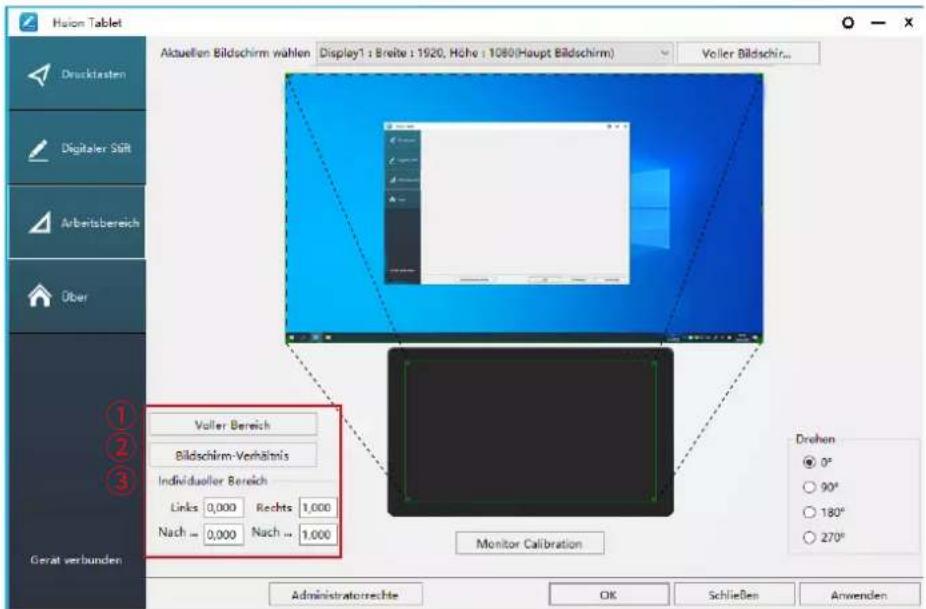

4.1.2 Arbeitsbereichseinstellungen

Definition der Displayfläche, die auf dem Bildschirm abgedeckt wird.

[1] Volle Abdeckung:deckt die vollständige aktive Fläch des Display ab. Dies ist die Standardeinstellung.
[2] Seitenverhältnis: Das Seitenverhältnis beträgt generell 16:9.
[3] Benutzerdefinierte Flache:

1> Koordinateneingabe.

2> Die Ecken der Vordergrundgrafikziehen, um die Bildschirmflache zu definierten.

4.1.3 Rotation des Arbeitsbereichs

Die Ausrichtung des Display kann geändert werden, um es links- oder rechtshändig zu verwenden. Sie können das Display in den Schritten 0^ , 90^ , 180^ oder 270^ rotieren.

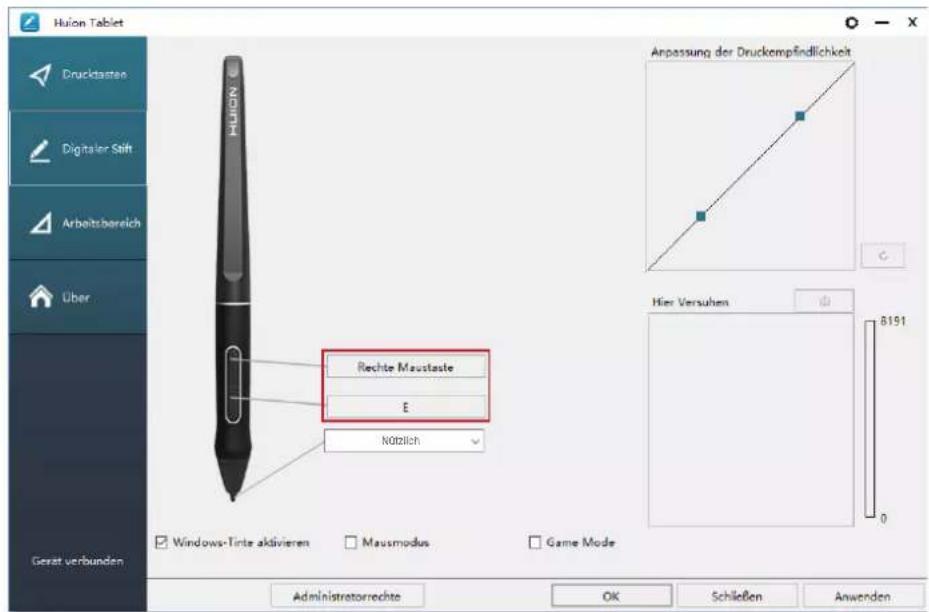

4.2 Einstellungen für die Funktionen der Stifttasten

Wahlen Sie die gewünschte Funktion in der pop-up Dialogbox und klichen Sie auf "Anwenden" oder "OK" um sie zu übernehmen.

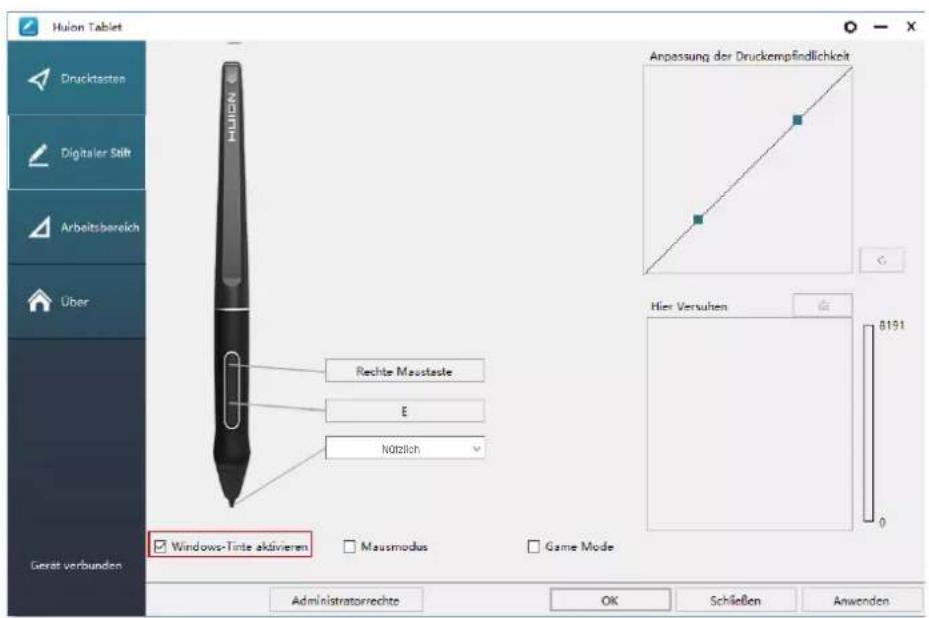

4.3 Windows Ink aktivieren

Microsoft Windows bietet erweiterte Unterstützung fur Stift-Input. Ihr Stift wird in Programmen wie Microsoft Office, Windows Journal, Adobe Photoshop CC, Sketch Book 6 und so weiter unterstützt.

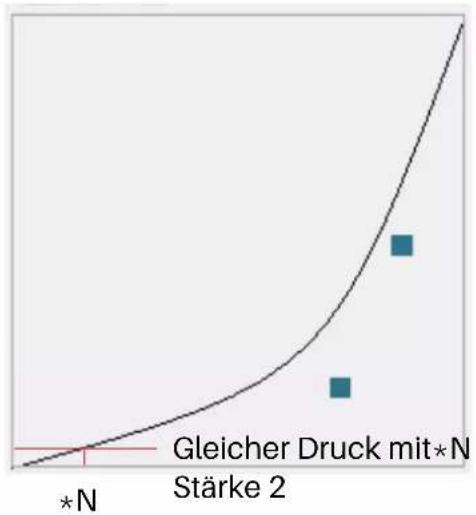

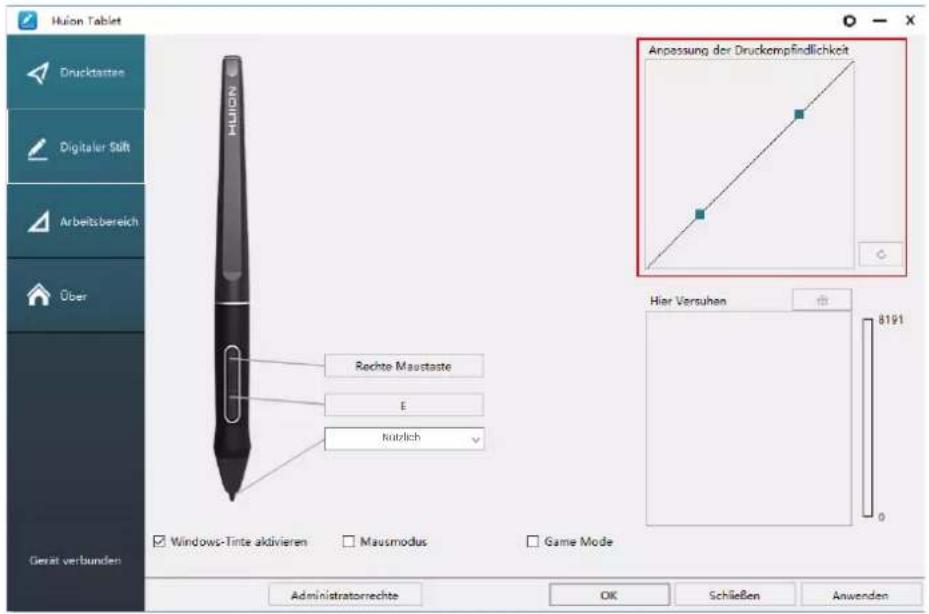

4.4 Einstellungen zur Drucksensitivität

Die Drucksensitivität kann mit der Leiste geändert werden. Je kleiner der Wert, desto sensitiver der Stift.

Nach obenziehen (links): Druck wird offensichtlicher, geringer Druck wird zu großem Druck

Nach untenziehen (rechts): Druck wird abgeschwacht, auch großer Druck verursacht nur geringen Druck.

Klichen Sie die Schaltfläche unten rechts in der Einstellungen-Box, um den Standardwert der Drucksensitivität wiederherzustellen.

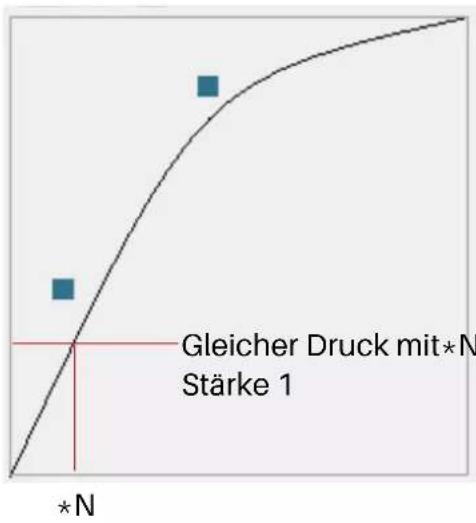

Zum Beispiel: Gleichbleibender physikalischer Druck mit dem Stift auf das Display wird je nach Einstellungen zu unterschiedlichen Druckintensitäten in der Software. Die Drucksensitivität solle anhand ihrer Fingerhaltung und Handgroße eingestellt werden.

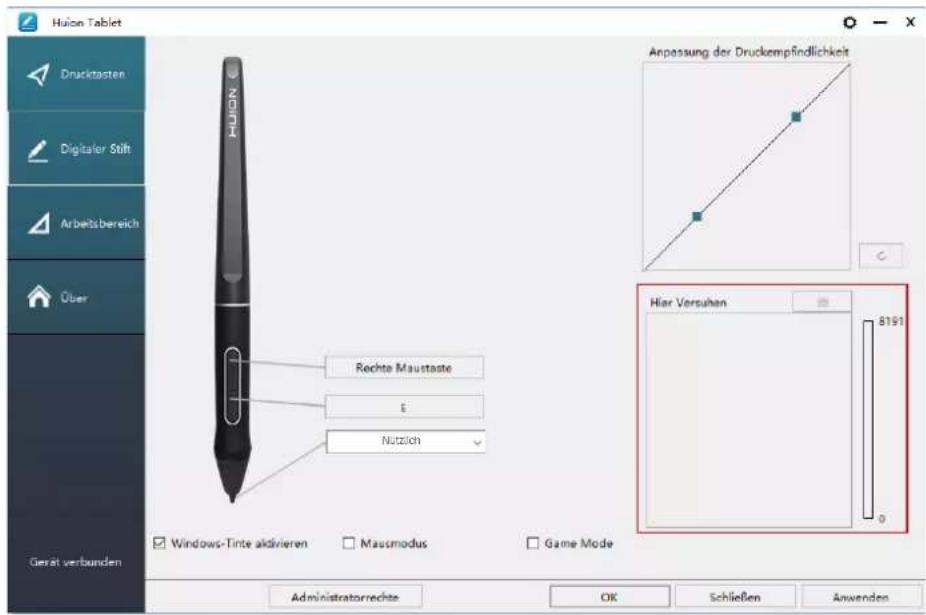

4.5 Stiftdrucktest

Sie konnen nach und nach den Druck Ihres Stifts auf den Bildschirm erhöhen um das Druckniveau zu testen. Klicken Sie auf die " Schaltfläche um die Tinte zu entfernen.

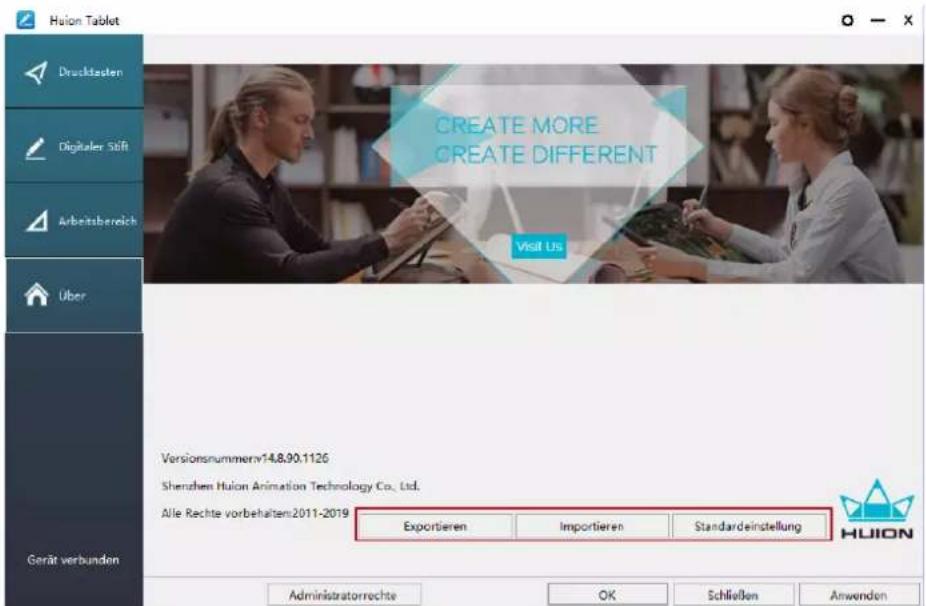

4.6 Exportieren und Importieren

Der Treiber unterstützt das Exportieren und Importieren ihrer benutzerdefinierten Konfigurationsdaten des Produkts, was für Sie bequem ist, um verschiedene Software zu verwenden und die Probleme wiederholter Einstellungen zu vermeiden.

5/ Spezifikationen

Model GS2202
Bildschirm	Panelgroße 21.5 Zoll
	Auflösung 1920 x 1080 (16:9)
	LCD-Typ IPS
	Aktive Flächle 476.64 x 268	11mm
	Kontrastverhälts 1200:1
	Helligkeit 220 cd/m2
	Reaktionszeit 14ms
	Blickwinkel 89°/89° (H) /89°/89° (V) (Typ.) (CR >10)
	Farbtiefe 140% sRGB
	Displayfarben 16.7M (8bit)
Touch	Touch Type Passive Electromagnetic Resonance
	Auflösung 5080LPI
	Drucklevel 8192
	Genauigkeit ±0,5 mm (Mitte), ±3 mm (Ecken)
	Erkennungshöhe 10mm
Stift	Modell	PW517
	Dimensionen	163.7 x Φ14.3mm
	Schalter	2 benutzerdefinierbare Schalter
Übersicht	Ausgabe-Stro pannung	12V 3A
	Video Interface	USB-C (3-in-1-Kabel) & USB-C (USB 3.1)
	Dimensionen	546.06 x 323.07 x 19.1~26.7mm (ohne Ständer)
	Nettogewicht 3.9kg
	OS Support	Windows 7 or later, mac OS 10.12 or later

6 / Problemlösungen

6.1 Mögliche Probleme mit dem DISPLAY

Abnormale Phänomene Mögliche Lösungen
Stromleuchte blinkt nicht	1. Stellen Sie sicher, dass das Gerät angeschaltet ist.2. Überprüfen Sie den Anschluss und das Stromkabel
Keine Anzeige auf dem Bildschirm	1. Stellen Sie sicher, dass das Gerät angeschaltet ist.2. Verbinden Sie das Kabels wie in der Beschreibung.3. Wenn Sie das Display mit einem Laptop verbinden, stellen Sie sicher, dass das Display im richtigen Modus ist:Erweiterungsmodus oder Verdoppelungsmodus.4. Überprüfen Sie ob die Seitenleuchte grün ist. Falls nicht,bedeutet das kein Signal. Starten Sie ihren Computer neu oderverbinden Sie das Kabel erneut.Ist das Signalkabel beschädigt oder verbogen? rsetzen Sie inthisem Fall das Signalkabel.
Kein Signal	1. Stellen Sie sicher, dass die Kabels korrekt verbunden sind.2. Falls Sie einen Desktop-PC verwenden, stellen Sie sicher,dass das HDMI-Kabel mit ihrer Grafikkarte und nicht in ihremMotherboard verbunden ist.3. Falls Sie ein Windows-Betriebssystem verwenden, drücken Sie"Windows + P" auf der Tastatur und wahren Sie verdoppeln odererweitern. Wahlen Sie nicht "Nur Computer " oder "Nur Beamer".4. Wenn sich an Ihr dem Computer kein HDMI-Port befindet,benötigen Sie einen zusätzlichen HDMI-Adapter. Wir empfehlenIhnen KEINEN USB-zu-HDMI-Adapter zu verwenden. Wir ratenIhnen außerdem, keinen USB-Hub zu verwenden. Wir empfehlenDVI/VGA/Display Port/Typ-C/Thunderbolt/usw.-zu-HDMI-Adapter..
Undeutliches Bild Stellen Sie die Bildschirmaufösung auf 1920 x 1080 ein.
Hintergrundbild und Taskbar werden nur auf dem Computermonitor dargestellt.	1. Ihr Bildschirm befindet sich im Erweiterungsmodus. Das ist normal.2. Wenn Sie sich nicht mit dem Erweiterungsmodus auskennen, empfehlen wir Ihnen, den Verdoppelungs-/Spiegelmodus zu verwenden. Windows: Drücken Sie die Tastenkombination "Windows + P" und wahren Sie verdoppeln. Mac OS: Systemeinstellungen---Displays--- Arrangement--- Check "Mirror Displays".3. Wenn Sie den Erweiterungsmodus verwenden möchten, stellen Sie sicher, dass das Pen Display als Arbeitsfläche im Treiber definiert ist. Sie wird üblicherweise als "Display 2" angezeigt.
Fehlende Farben	Überprüfen Sie ob die Pins des Signalsteckers verbogen oder beschädigt sind.
Sichtbare chromatische Aberration	ADa die regionalen Farbtemperaturen unterschiedlich sind, ist keinere chromatische Aberration ein normales Phänomen.
Das Bild vibriert oder verformt sich wellenartig	Es ist wahrscheinlich, dass andere elektronische Geräte in der Höhe das Bildsignal stären.

6.2 Mögliche Probleme mit FUNKTIONEN

Abnormale Phänomene	Mögliche Lösungen
Es gibt keinen Druck in der Grafiksoftware, aber der Mauszeiger bewegt sich	Sie haben möglichereweise andere Displaytreiber installiert oder während der Treiberinstallation ein Grafikprogramm geöffnet. Deinstallieren Sie die Treiber, schreiben Sie ihr Grafikprogramm und installmenten Sie die Treiber erneut. Es ist better, wenn Sie den Computer nach der Installation neustarten.
Der Stift faktioniert nicht	1. Stellen Sie safer, dass Sie den Stift benutzen, der ursprünglich mit dem Display gefleiert wurde.2. Stellen Sie safer, dass die Treiber korrekt installiert sind.
Die Schalter Funktionieren nicht	1. Stellen Sie safer, dass die Druckschalter-Funktionen im Treiber aktiviert wurden.2. Stellen Sie safer, dass Sie die korrekten Funktionen definiert haben.3. Stellen Sie safer, dass der Sperrschalter auf der entsprirrten Position steht.
Der Computer kann nicht einschlafen	When you are not using the display, please do not put the pen on the display surface, which will keep the computer awake.
Der Seitenchalter des Stifts faktioniert nicht	Wenn Sie den Seitenschalter betätigten, stellen Sie safer, dass die Stiftspitze nicht das Display berührt und sich innerhalb von 10 mm zur Oberfläche befindet.
Die Stiftspitze und der Mauszeiger bewegen sich nicht synchron.	Versuchen Sie, den Stift zu kalibrieren.
Der Computer erkennt das Display nicht	Überprüfen Sie, ob Ihr USB-Anschluss faktioniert. Falls ein Problem besteht, verwenden Sie einen anderen USB-Port.

7 / After-Service-Kontakt

SHENZHEN HUION ANIMATION TECHNOLOGY CO., LTD.

[phone]

www.huion.com

www.facebook.com/huion

[e-mail]

huion-skype

https://twitter.com/HuionTab
