BAS125C - Pompa Greencut - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa sommersa
Marca	Greencut
Modello	BAS125C
Potenza	1250 W (1,7 CV)
Tensione	240 V / 50 Hz
Tipo di motore	Monofase
Diametro di uscita	1,25" (3,175 cm)
Portata massima	5,5 m³/h
Altezza di pompaggio massima	101 m
Temperatura massima dell'acqua	35 °C
Profondità massima di immersione	30 m
Utilizzo	Acqua chiara da pozzo o perforazione
Dispositivo di sicurezza	Interruttore a galleggiante (secondo modello)
Manutenzione	Pulizia regolare, verifica dei cavi e dei tubi
Ricambi	Ricambi originali disponibili tramite servizio tecnico
Garanzia	3 anni (Europa)
Conformità	CE

Domande frequenti - BAS125C Greencut

Qual è la profondità massima di immersione della pompa BAS125C?

La profondità massima di immersione è di 30 metri. Assicurarsi che il diametro del foro sia superiore a quello della pompa e che il cavo sia adatto alla lunghezza.

Che tipo di liquido posso pompare con questa pompa?

Questa pompa è progettata per acqua chiara solo, proveniente da pozzi o perforazioni. Non pompare liquidi infiammabili, esplosivi, corrosivi o contenenti particelle abrasive.

Come installare correttamente la pompa in un pozzo?

Posizionare la pompa su una superficie solida e piana. Il diametro del foro deve essere sufficiente per ospitare la pompa, i cavi, i tubi e l'interruttore a galleggiante. Collegare i tubi con fascette stagne e verificare che l'interruttore a galleggiante possa muoversi liberamente.

Cosa fare se la pompa non si avvia?

Verificare che la pompa sia sufficientemente immersa, che l'ingresso e l'uscita non siano ostruiti, che la tensione di alimentazione sia corretta (240 V) e che il cavo non sia danneggiato. Consultare la sezione di risoluzione dei problemi del manuale o contattare il servizio tecnico.

Come funziona l'interruttore a galleggiante?

L'interruttore a galleggiante spegne automaticamente la pompa quando il livello dell'acqua è troppo basso per evitare il funzionamento a secco. In posizione verticale (galleggiante), la pompa funziona; se il livello scende, l'interruttore scatta e ferma la pompa. Verificare il corretto funzionamento ogni 3 mesi.

Qual è la temperatura massima dell'acqua?

La temperatura massima dell'acqua pompata è di 35 °C. Oltre, il motore rischia di surriscaldarsi e danneggiarsi.

Posso usare la pompa senz'acqua (funzionamento a secco)?

No, non far funzionare mai la pompa a secco. Ciò può danneggiare la girante e il motore. Utilizzare l'interruttore a galleggiante per una protezione automatica.

Come mantenere la pompa dopo l'uso?

Dopo ogni utilizzo, pulire la pompa e i tubi per rimuovere detriti e sostanze corrosive. Verificare lo stato dei cavi e dei raccordi. Conservare la pompa in un luogo asciutto, al riparo dal gelo e dal sole.

Quali sono gli accessori consigliati per prestazioni ottimali?

Utilizzare tubi di diametro adatto all'uscita (1,25"), fascette di serraggio stagne e un cavo di prolunga appropriato per evitare cadute di tensione. Il quadro di comando (se fornito) deve essere correttamente collegato.

Qual è la garanzia di questa pompa?

La garanzia è di 3 anni per l'Europa, a partire dalla data di acquisto presentando lo scontrino. Non copre l'usura normale, le parti consumabili né i danni dovuti a uso improprio. Utilizzare solo ricambi originali.

MANUALE UTENTE BAS125C Greencut

Manuale di istruzioni

EN

Instruction manual

DE

Betriebsanleitung

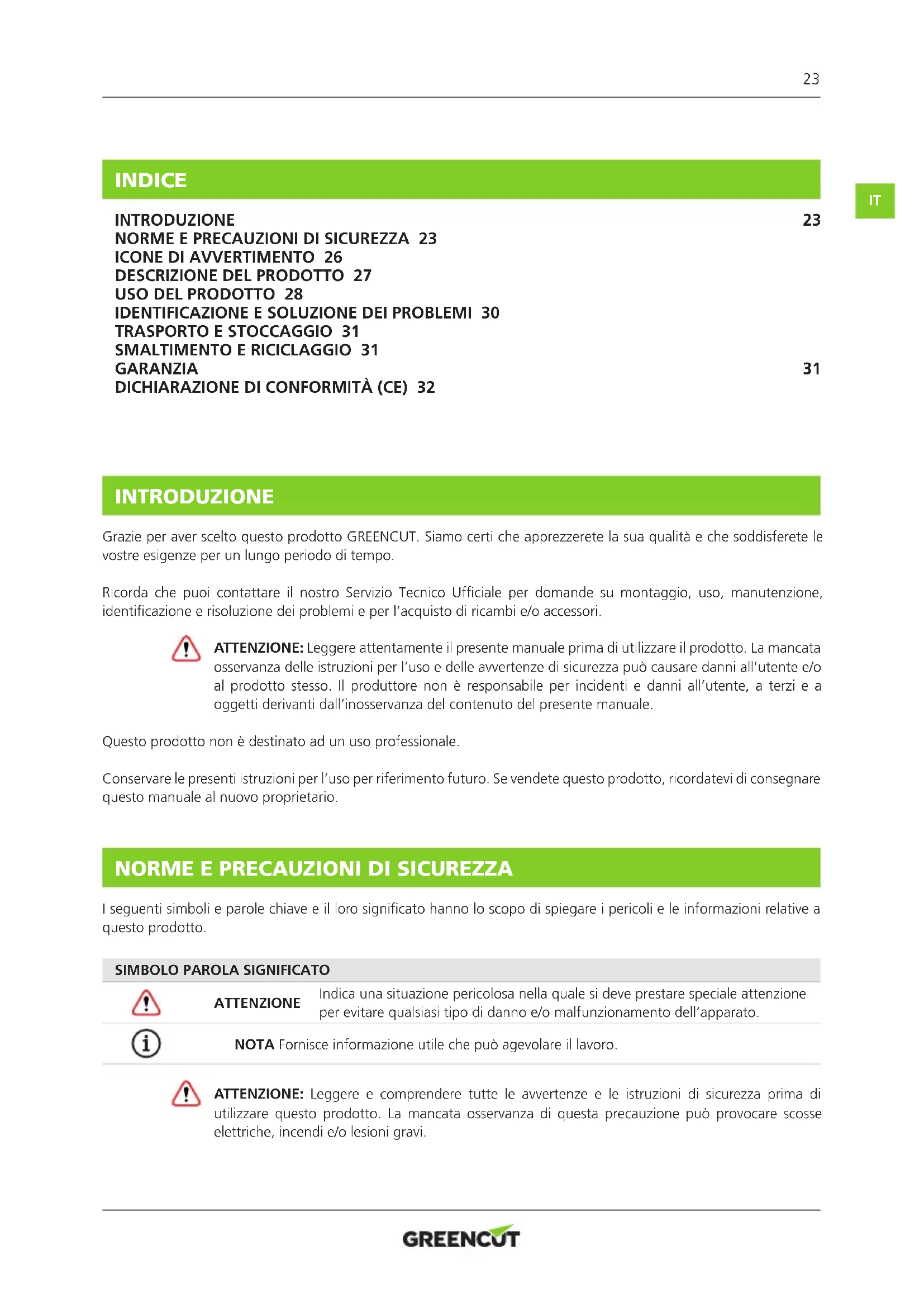

INDICE

INTRODUCCION 3

NORME E PRECAUZIONI DI SICUREZZA 23

ICONEDIAVERTIMENO26

DESCRIZIONE DEL PRODOTTO 27

USO DEL PRODOTTO 28

IDENTIFICAZIONE E SOLUZIONE DEI PROBLEMI 30

TRASPORTO E STOCCAGGIO 31

SMALTIMENTO E RICICLAGGIO 31

GARANZIA

DICHIARAZIONE DI CONFORMITA (CE) 32

INTRODUZIONE

Graie per aver scelto quello prodotto GREENCUT. Siamo certi che apprezzerete la sua qualità e che soddisferete le vosre esigenze per un lungo periodo di tempo.

Ricorda che puoi contattare il nostro Servizio Tecnico Ufficiale per domande su montaggio, uso, manutenzione, identificazione e risoluzione dei problemi e per l'acquire di ricambi e/o accessori.

ATTENZIONE: Leggere attendamente il presente manuale prima di utilizzato il prodotto. La mancata osservanza delle istruzioni per l'uso e delle avventenze di sicurezza può causare danni all'utente e/o al prodotto stesso. Il produttore non è responsabile per incidenti e danni all'utente, a terzi e a oggetti derivanti dall'inosservanza del contento del presente manuale.

Questo prodotto non è destinato ad un uso professionale.

Conservare le presenti istruzioni per l'uso per riferimento futuro. Se vendete questo prodotto, ricordatevi di consegnare quello manuale al nuovo proprietario.

NORME E PRECAUZIONI DI SICUREZZA

I seguito significato e parole chiave e il loro significato hanno lo scopo di spiegare i pericoli e le informazioni relative a quello prodotto.

SIMBOLO PAROLA SIGNIFICATO

ATTENZIONE

Indica una situazione pericolosa nella quale si deve prestare speciale attenzione per evitare qualiasi tipo di danno e/o malfunzionamento dell'apparato.

NOTA Fornisce informazione utile che può agevolare il lavoro.

ATTENZIONE: Leggere e comprendere tutte le awertenze e le istruzioni di sicurezza prima di utilizzato quello prodotto. La mancata osservanza di这一点a precauzione cui provocare scosse elettriche, incendi e/o lesioni gravi.

Tutte le informazioni contenate in quello manuale sono rilevanti per la vostra sicurezza e quella del vosto ambiente. In caso di dubbi sulle informazioni contenate in quello manuale, consultare un professionista o contattare il Servizio Tecnico Ufficiale.

Le seguenti informazioni di pericol o cautela includono le situazioni più probabili che possono verificarsi durante l'uso di esta macchina. Consultare tutte la documentazione, l'imballaggio e le etichette del prodotto prima dell'uso.

Se si verifica una situazione non descritta in quello manuale, usare il buon senso per utilizzato la macchina nel modo più sicuro possibile e, se si notation un pericolò, non utilizzato la macchina.

UTENTI

• Questo prodotto è stato progettato per essere maneggiato da utenti di età superiore ai 18 anni che hanno fatto e compreso questo istruzioni. Non consentire l'uso del prodotto a minori e a personne che non comprehende sono queste istruzioni.
  Familiarizzare con quello prodotto prima di utilizzato. Assicuratevi di sapere dove si trovano tutti i comandi, i dispositivi di sicurezza e come dovrebbero essere utilizzati.
  Se sei un utente inespero ti consigliamo di esercitarti in un lavoro semplice e, se possibile, in compagnia di una persona esperta.

SICUREZZA PERSONALE

Non forzare questa macchina. Utilizzare la macchina, gli accessori, gli utensili, gli utensili, ecc. secondo le presenti istruzioni, tenendo conto delle condizioni e del lavoro da eseguire. L'utilizzo involontario di esta macchina può causare situazioni di pericol.
Stai attento, attento a quello che stai facendo quando guidiquesta macchina.
Nonutilizzarequesta macchina quandosi estanchi o sotto l'influenza di droge,alcool o farmaci.
- Vestirsi in modo appropriato per maneggiare l'attrezzatura.
Verificare che tutte le funzioni di sicurezza siano installate e in buone condizioni. Non utilizzare la macchina se i loro componenti sono danneggiati.
- Utilizzato la macchina solo quando si trova su una superficie fissa, stabile e piana. Superfici scivolose o instabiliti sono causare una perdita di equilibrio o di controllo della macchina.
- Non tenero o suspendere la pompa con i loro cavi elettrici o altri mezzi instabili.
Non azionare la pompaswana una fonte di liquido di aspirazione.
- La pompa dell'acqua crea alte pressioni. Non scollegare la pompa o le tubazioni prima che la pressione interna sa stata rilasciata.
Non pompare liquidi infiammabili o esplosivi come carburanti, olio, cherosene, solventi o diluenti.
- Non lasciare la macchina in funzione incustodita.

SICUREZZA DELL'AREA DI LAVORO

• Mantenere l'area di lavoro pulita e ben illuminata. Aree scure e disordinate possono causare incidenti.
• Posizione are la pompa dell'acqua su una superficie piana e solida.
• Tenere lontani bambini, persono o animali durante l'uso di esta macchina.
• Ricordare che l'operaore della macchina è responsable dei pericoli e degli incidenti causati ad altre persono o cose. In nessun caso il produttore è responsable per danni causati da un uso improprio o scorretto di quella macchina.

SICUREZZA ELETTRICA

• Prima della messa in funzione dell'apparecchio, verificare che: la messa a terra, il collegamento del neutro e il disposativo di protezione differenziale siano conformi alle norme di sicurezza delle aziende fornitrici di energia e funzionino perfettamente.
• Se possibile,utilizzare,per quanto possibile,un interrottore differenziale (RCD).
• Tenere le prese elettriche lontano da umidità e acqua effecssive.
• In caso di rischio di allagamento, collegare i connettori in un luogo protetto contro l'allagamento.
• Nel caso in cui la pompa sia collegata all'esterno è importante che il cavo conduittore siaanche per uso esterno.
• Evitare l'avviamento involontario dell'apparecchio. Assicurarsi che gli interruttori siano in posizione OFF prima di collegare o spostare il prodotto.
  Nonutilizzareapparecchiatureconcavi esposti ointerrupttoridanneggiati.
  Nonutilizzare cavi elettrici per sollevare,spostare o trasportare I'attrezzatura.
• Assicurarsi che i cavi elettrici non presentino rischi di inciampare.

Non modificare i controli del prodotto.
Controllare regolarmente la presenza di parti rotte o altre condizioni che possono influire sul corretto funzionamento della macchina. Mantenere la pompa, i cavi elettrici e i tubi flessibili in buone condizioni di funzionamento.
Sostituire immediatamente le partu usurate o danneggiate solo con parti di ricambio originali.
- Eseguire una regolare manutenzione della macchina. Non tentare lavori di manutenzione o riparazione non descritti in quello manuale di istruzioni. Si raccomanda che la manutenzione e le riparazioni non descritte in quello manuale siano effettuate dal Servizio Tecnico Ufficiale.
- Alla fine del lavoro, pulire sempre la macchina.
Lapparechiatura non e resistente agli agenti atmosferici e non deve essere conservata alla luce diretta del sole, a temperature ambiente elevate o in luoghi umidi o bagnati.
- Conservare il prodotto fuori alla portata dei bambini.

SERVIZIO

Far controllare periodicamente il prodotto da un technician qualificato e utilizzato solo ricambi originali. In caso di domande, si prega di contattare il Servizio Tecnico Ufficiale.

ICONE DI AVVERTIMENTO

Le icone sulle etichette di avvertenza che appaiono su questa macchina e/o nel manuale forniscono le informazioni necessarie per l'utilizzo sicuro di esta macchina.

Attenzione pericolò!

Legga attentamente le istruzioni prima diMETTERE in marcia la macchina.

Usi protezioni per gli occhi.

Usi protezioni per le orecchie.

Usi una mascherina.

Usi guanti resistenti e antiscivolo.

Utilizzi protezioni per le gambe e scarpe di sicurezza anticivolo con protezioni in acciaio.

Pericolo di materiali scagliati. Faccia attenzione con gli oggetti che possano essere lanciati.

Le personne che non sono protette adeguatamente devono rinanere ad una distanza di sicurezza.

Mantenga i bambini lontani alla macchina.

Prima di realizzare lavori di manutenzione sulla macchina, la spenga e la scolleghi completeness.

Livello di potenza sonora garantito XX Lwa, dB (A).

Smaltisca il suo apparato in modo ecologico. Non lo getti nei contentitori della spazzatura domestica.

Soddisfa le normative CE.

DESCRIZIONE DEL PRODOTTO

CONDITIONI DI UTILIZZO

Questo prodotto è destinato solo all'estrazione di acqua limpida di pozzi profondi o perforazioni. Qualiasi utilizzato diverso da quello sopra descritto può causare situazioni di pericolò e solleva il costruttore da agli responsabilità.

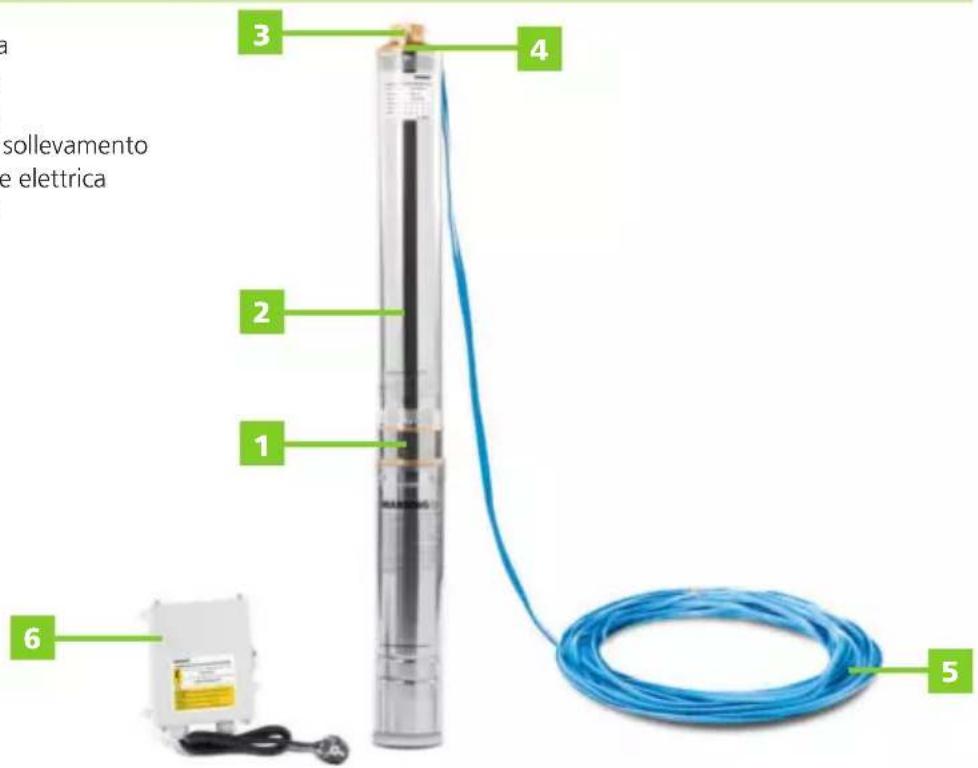

DESCRIZIONE DETTAGLIATA DEL PRODOTTO

1. Entrata della pompa
2. Corpo della pompa
3. Uscita della pompa
4. Maniglia / punto di sollevamento
5. Cavo di connessione elettrica
6. Scatola di controllo

NOTA: I prodotti inclusi in quello manuale possono variare nell'aspetto, inclusioni, descrizione e imballaggio da quelli mostrati o qui descritti.

CARATTERISTICTECNICHE

BAS125C

Potenza 1250W - 1,7cv

Voltaggio 240V / 50Hz

Motore Fase unica

Diametro di uscita 1,25" (3,175cm)

Portata massima 5,5m3/h

Altezza massima di pompaggio 101m

Temperatura massima dell'acqua 35^

Profondità massima 30m

NOTA: GREENCUT si riserva il diritto di modificare le specifiche dell'apparatoswana preavviso.

USO DEL PRODOTTO

PREPARAZIONE

Prenda in considerazione le informazioni seguenti quando prepari e utilizzi la pompa:

Il diametro del buco deve essere maggiore che il diametro della pompa. Per esempio, se la pompa è di 100 mm, il diametro del foro deve essere sufficientemente grande per introdurre la pompa, i cavi, i tubi, gli interrupttori del galleggiante, ecc.
Se la pompa si utilizes in profondità maggiori del cavo di connessione elettrica, il cavo intero deve essere sostituito da un'alto con una lunghezza adeguata. La sostuzione del cavo deve essere realizzata da un elettricista qualificato. Come la lunghezza del cavo aumenta,anche il calibro del cavo aumenta per evitare la perdita di energia (caduta di tensione) per la lunghezza del cavo che può influire sull'operazione/efficienza della pompa.

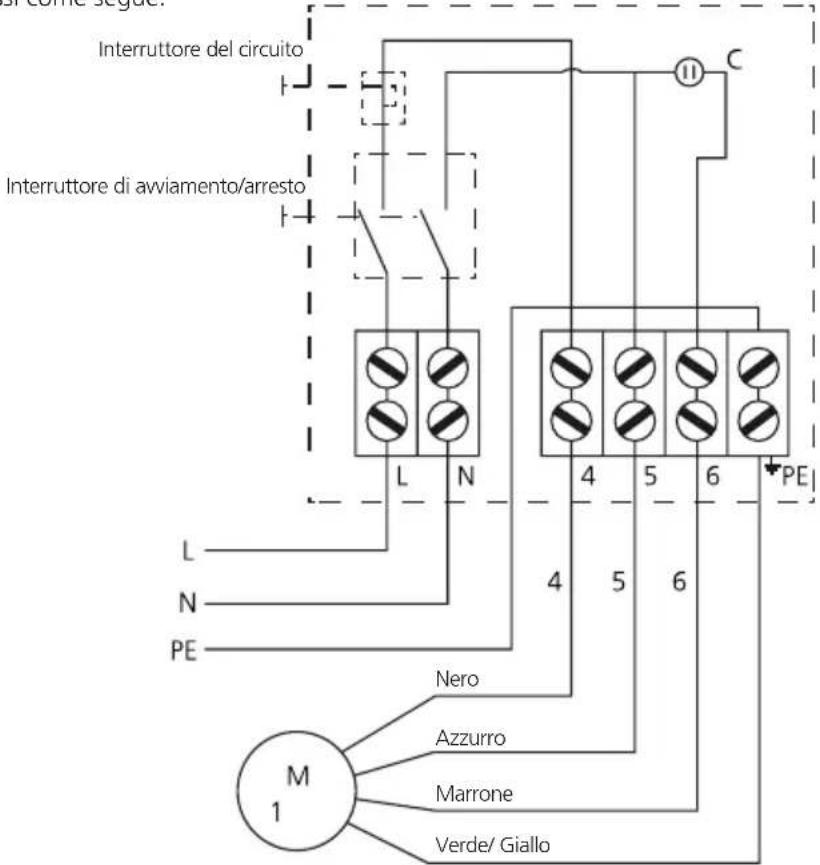

CONNECTIONI ELETTRICHE

Alcune pompè sono provviste di una scatola elettrica di controllo che ammette 240V AC monofase e la converte in un'uscita trifase. La scatola di controllo fornisce un interrottore per avviare/arrestare la pompa e può essere equipaggiata con un interrottore di circuito di sovraccarico. Il cavo della pompa deve essere collegato alla scatola di controllo, che a sua volta richiede un'alimentazione elettrica. I cavi della scatola di controllo e della pompa dovrebbero

essere connessi come segue:

INTERRUPTORI GALLEGGIANTI

Alcune pompe sono provviste di un interrottore galleggiante che si utilizza per cancellare automaticamente la pompa da ON a OFF in funzione del livello dell'acqua del buco/serbatoio. Ciò evita che la pompa funzioni "a secco". L'interruttore galleggiante, quando è in posizione verticale (galleggiando) permette alla pompa di funzionare - se il livello dell'acqua si riduce e l'interruttore non è più in posizione verticale, la pompa si arresta. Si assicuri che l'interruttore abbia lo spazio

per muoversi liberamente - se l'area attorno alla pompa è troppo piccola, l'interruttore può bloccarsi in verticale e non funzionera in modo adeguato.

Il funzionamento dell'interruttore galleggiante dovrebbe essere controllato anni 3 mesi. Per controllare, collochi la pompa in un recipientie pieno d'acqua e sollevi l'interruttore galleggiante fuori dall'acqua - la pompa dovrebbe spegneri, dopo lo positioni di nuovo nell'acqua - la pompa dovrebbe avviarsi.

COLLEGARE I TUBI

ATTENZIONE: Utilizzi sempre la macchina con il diametro corretto.

Regoli tutti i tubi. Le guarnizioni e i morsetti hanno una costruzione adeguata per maneggiare l'entrata dell'aspirazione e dell'uscita della pressione.

I tubi non dovrebbero essere danneggiati, attorcigliati o rigati.

Tutti i connettori e le connessioni del tubo dovrebbero essere assicurati e sigillati in modo adeguato per garantire un'operazione corretta e affidabile della pompa.

La pompa dovrebbe essere usata in modo conforme alle specifiche.

Per un miglior rendimento,utilzi sempre gli accessori della presa di corrente che sono destinati all'applicazione generale della pompa dell'acqua; per esempio,alta pressione, travasi d'acqua, ecc. Le dimensioni non sufficientemente compatibili del tubo possono influire sull'efficienza della pompa sua se si aumenta la resistenza del pompaggio (diametro del tubo eccessivamente piccolo) o riducendo la pressione di uscita (diametro del tubo eccessivamente grande).

FUNZIONE DI POMPAGGIO DELL'ACQUA

Prenda in considerazione che non appena il motore della pompa inizia a funzionare (alimentazione elettrica connessa e in posizione "ON"), l'azione di pompaggio della macchina si attiva. Osservi le seguenti raccomandazioni:

Non faccia entrare intenzionalmente i detriti all'interno della pompa.
Non permetta che la pompa funzioni a "secco"; owero, non disporre del fluido sufficiente o adeguato per estrarre.
- Dopo l'uso, pulisca la pompa e i tubi per rimuovere le sostanze corrosive, i detriti o altre impurità trasportate dal fluido pompato.

IDENTIFICAZIONE E SOLUZIONE DEI PROBLEMI

Una buona manutenzione allunghera la vita della macchina. L'uso prolongato o costante cui richiedere una manutenzione più intensiva per far si che la macchina continui a funzionare in modo adeguato. Lo schema include alcuni dei problemi più comuni, le cause e i rimedi.

	Carburante insufficiente.	Si assicuri che la pompa sia sufficientemente sommersa nell'acqua e che l'acqua possa essere pompata.
La pompa d'accua non si avvia o non pompà	Entrata o uscita del tubo ostruita o turbina bloccata.	Si assicuri che l'entrata della pompa sia sommersa e non sua bloccata. Si assicuri che l'entrata non sua sepolta nel fango, ecc. Si assicuri che l'uscita del tubo non sua attorcigliata o ostruita. Sostituisca i tubi danneggiati. Se la turbina è bloccata, faccia controllinge e riparare la pompà.
	Entrata del voltaggio non disponibile occessivamente Bassa o sta mancando una fase.	Si assicuri che il voltaggio disponibile per la pompà compia i requisiti. Per calibrare la pompà, il diametro del cavo metallico dovrebbe essere sufficiente per i requisiti della lunghezza del cavo e della potenza della pompà. Controlli le connessioni elettriche incorrente, cavi, interruttori e cortocircuito difettosi, e rettifichi.
	Motore della pompà danneggiato. Faccia ispezionare e riparare la pompà.
La pompa d'accua sta funzionando, ma la potenza in uscita è Bassa	Entrata o turbina o tubo parzialmente ostruito.	Si assicuri che l'entrata della pompà non sua bloccata - pulisca qualsiasi sporcizia e detriti evidenti dall'entrata. Si assicuri che l'uscita del tubo non sua attorcigliata o ostruita. Sostituisca i tubi danneggiati. Se la turbina è bloccata, faccia controllinge e riparare la pompà.
	Turbina usurata o il motore della pompà è danneggiato.	Faccia ispezionare e riparare la pompà.
Il motore si è surriscaldato	Elevatore troppo basso.	Si assicuri che l'élevatore della pompà (altezza di pompaggio) sia conforme alle specifiche.
	Entrata o turbina o tubo parzialmente ostruito.	Si assicuri che l'entrata della pompà non sua bloccata - pulisca qualsiasi sporcizia e detriti evidenti dall'entrata. Si assicuri che l'uscita del tubo non sua attorcigliata o ostruita. Sostituisca i tubi danneggiati. Se la turbina è bloccata, faccia controllinge e riparare la pompà.
	Voltaggio d'entrataccessivamente basso.	Si assicuri che il voltaggio disponibile per la pompà compia i requisiti. Per calibrare la pompà, il diametro del cavo metallico dovrebbe essere sufficiente per i requisiti della lunghezza del cavo e della potenza della pompà. Controlli le connessioni elettriche incorrente, cavi, interruttori e cortocircuito difettosi, e rettifichi.
	Motore della pompà danneggiato.	Faccia ispezionare e riparare la pompà.

NOTA: Se non si riesce a risolvere il problema, contattare il Servizio Tecnico Ufficiale.

TRASPORTO E STOCCAGGIO

• Lasci raffreddare l'impianto completeness prima di trasportarlo e immagazzinarlo.
• Conservi l'impianto fuori alla portata dei bambini o persone non addestrate.
  Non conservi I'implanto in luoghi in cui ci siano materiali inflammabili, gas combustibili, o liquidi combustibili, ecc.
  L'impiano non è resistente alle intemperie, e non deve essere immagazzinato tanto la luce del sole diretta, ad alte temperature o in luoghi umidi o molto umidi.

I prodotti usurati sono potenzialmente riciclabili e non devono essere gettati nella spazzatura abituale. Ci aiuti a proteggere l'ambiente e a preservare le risorse naturali.

Si sbarazzi dell'apparato in maniera ecologica. Non lo getti nei rifiuti domestici. I suoi componenti in plastica e di metallo possono essere separati e riciclati. Porti quello dispositivo in un centro di riciclaggio omologato (punto verde).

La benzina, oli utilizzati, misce di olio/benzina, cosi come gli oggetti macchiati di benzina (ex: stracci) non devono esseregettati nella spazzatura abituale, nelle tuberie, nella terra, nei fiumi, nei laghi o nel mare. Gli oggetti macchiati con olio devono essere eliminati in modo conforme alle norme locali: lo porti presso un centro di riciclaggio.

I materiali utilizzati per l'imballaggio della macchina sono riciclabili: per favore, li depositi nel contentitore adeguato.

GARANZIA

GREENCUT garantisce tutti i prodotti per un periodo di 3 anni (valido per l'Europa). La garanzia è subordinata alla data di acquirezione tenendo in conto l'intenzione di utilizzo del prodotto. Come condizione subordinata alla garanzia, deve essere presentata la ricevuta originaleindicando la data di acquireso e la sua descrizione,osi come lo strumento difettioso.

La garanzia non copre l'usura dovuta all'uso normale, specialmente per lame, elementi di fissaggio delle lame, turbine, fonti di illuminazione, cinghie delle ventole e di trasmissione, propulsori, filtri dell'aria, candele e danni causati per un uso improprio, specialmente per l'inosservanza delle istruzioni di utilizzo e di manutenzione.

Nel caso in cui siano state realizate riparazioni o modifiche da parte dell'utente o da un'altra persona, con ricambi non originali GREENCUT, la garanzia sera annullata.

Nel caso di un reclamo di garanzia giustificato, siamo autorizzati, secondo il nostro criterio, a riparare o cancellare lo strumento difettoso in modo Gratis. Altri reclami che eccedono la garanzia, non saranno validi.

Il guasto del prodotto causato dall'inosservanza del programma di manutenzione annullera la garanzia. Si assicuri di conservare le ricevute di tutti i lavori di manutenzione realizzati nel caso si verifiche una consulazione della garanzia.

DICHIARAZIONE DI CONFORMITA (CE)

Noi, PRAT INTERNATIONAL BRANDS S.L., proprietaria della marca GREENCUT, con sede presso Calle Migdia S/N. 43830 - Torredembarra, SPAIN, dichiariamo che le pompé d'acqua sommergibili BAS125C, a partire dal numero di seri eann 2017 in avanti, sono conformi ai requisiti delle Direttive del Parlamento Europeo e del Consiglio applicabili:

• Direttiva 2006/42/CE del Parlamento europeo e del Consiglio, del 17 maggio 2006, relativa alle macchine e che modifica la direttiva 95/16/CE.
• Direttiva 2006/95/CE del Parlamento europeo e del Consiglio, del 12 dicembre 2006, concennte il ravincamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione.
• Direttiva 2004/108/CE del Parlamento europeo e del Consiglio, del 15 dicembre 2004, concennte il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica e che abroga la direttiva 89/336/CEE.

Il prodotto consignato corrisponde al modello che fu sottomosto all'esame CE del tipo.

Valls, 2 maggio del 2023

Mireia Calvet, CEO (Rappresentante autorizzato e responsablee della documentazione tecnica).

GREENCUT

Beself Brands
