XR 8A01 - Altoparlante Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante portatile con microfono
Marca	Trevi
Modello	XR 8A01
Dimensioni	142 x 90 x 73 mm
Peso dell'unità	383 g
Peso del microfono	58 g
Alimentazione	5V — 1A tramite presa Type-C
Batteria dell'unità	Litio interno 3,7 V — 1200 mAh
Batteria del microfono	Litio interno 3,7 V — 500 mAh
Potenza audio	10 W
Potenza di trasmissione wireless max.	0,8 mW
Frequenza wireless	2,4 GHz
Connettività	Wireless, USB, scheda TF, AUX (Jack 3,5 mm)
Funzioni principali	Riproduzione musica, vivavoce, effetti luminosi LED, microfono con riverbero ed effetti vocali
Controlli	Pulsanti volume, traccia, play/pause, luce, modalità, microfono (volume, riverbero, voce magica)
Autonomia	Ricarica: circa 4 ore; utilizzo: variabile in base al volume
Manutenzione e pulizia	Usare un panno morbido leggermente umido, evitare solventi e abrasivi
Sicurezza	Non utilizzare con tensione superiore a 5 V; non ascoltare a volume elevato; evitare campi magnetici, calore, umidità, polvere, vibrazioni; lasciare 5 cm di spazio intorno per ventilazione
Ricambi e riparabilità	Batteria sostituibile da personale tecnico; centro assistenza autorizzato Trevi
Informazioni generali	Spegnimento automatico dopo 15 min in modalità wireless/AUX; smaltimento secondo normativa RAEE

Domande frequenti - XR 8A01 Trevi

Come accoppiare l'altoparlante con il mio smartphone?

Accendere l'apparecchio e selezionare la funzione Wireless con il pulsante M. Sul proprio smartphone, cercare i dispositivi Bluetooth e selezionare 'XR 8A01'. Un tono conferma l'accoppiamento.

Come ricaricare l'altoparlante e il microfono?

Utilizzare il cavo Type-C fornito. Collegarlo alla presa Type-C dell'altoparlante (riferimento 9) o del microfono (riferimento 16) e a un adattatore USB 5V 1A. La spia rossa si accende durante la carica e si spegne quando la batteria è piena.

Cosa fare se l'apparecchio non si accende?

Assicurarsi che la batteria sia carica. Tenere premuto il pulsante ⏻ ▶ II (3) per alcuni secondi. Se il problema persiste, effettuare un ripristino inserendo un oggetto appuntito nell'ingresso AUX (7) per raggiungere il pulsante RESET.

Come utilizzare il microfono con l'altoparlante?

Accendere il microfono tenendo premuto il tasto (11). Regolare il volume con i tasti + e - del microfono. Premere (11) per passare alla modalità riverbero, quindi tenere premuto + o - per attivarlo/disattivarlo. Utilizzare (14) per cambiare effetto vocale.

Come attivare gli effetti luminosi?

Premere più volte il pulsante di illuminazione (4) per scorrere le diverse modalità LED. Per spegnere completamente la luce, tenere premuto questo pulsante per alcuni secondi.

Posso riprodurre musica da una chiavetta USB o da una scheda SD?

Sì. Inserire una chiavetta USB nell'ingresso USB (6) o una scheda TF nello slot (8). La riproduzione inizia automaticamente. Utilizzare i pulsanti + e - per navigare tra le tracce.

Come collegare un dispositivo tramite cavo AUX?

Collegare un cavo Jack 3,5 mm dal proprio dispositivo (telefono, computer) all'ingresso AUX (7). L'altoparlante passa automaticamente a questa sorgente. Controllare la riproduzione dal dispositivo esterno.

Qual è la durata della batteria e come prolungarla?

La batteria al litio da 1200 mAh offre diverse ore di ascolto. Per prolungare la sua durata, ricaricarla completamente prima del primo utilizzo ed evitare di lasciarla scaricare completamente. La temperatura di carica ideale è compresa tra 5°C e 35°C. Non caricare per più di 4 ore.

Come pulire l'altoparlante?

Utilizzare un panno morbido leggermente umido senza solventi né prodotti abrasivi. Evitare che l'acqua penetri nelle aperture. Scollegare l'apparecchio prima della pulizia.

Cosa fare in caso di problemi di connessione Bluetooth?

Rimuovere il dispositivo 'XR 8A01' dall'elenco Bluetooth del telefono. Riavviare l'altoparlante e il telefono. Effettuare una nuova ricerca. Se il problema persiste, provare un ripristino tramite il foro RESET nell'ingresso AUX.

MANUALE UTENTE XR 8A01 Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto visita: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

NOTE D'USO

Non usare alimentatori con un voltaggio superiore a 5V, causa il danneggiamento del riproduttore.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Evitare di posizionare il riproduttore:

• Vicino a campi magnetici.

• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.

• In luoghi soggetti a forti vibrazioni.

• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

• Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.
• Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.
• Non ricaricare la batteria per un tempo superiore alle 4 ore.
• La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.
• La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.
• Per prolungare la durata della batteria, utilizzarla quando è completamente carica

fino al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettedo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

- Evitare di tenere la batteria sotto carica tutta la notte.

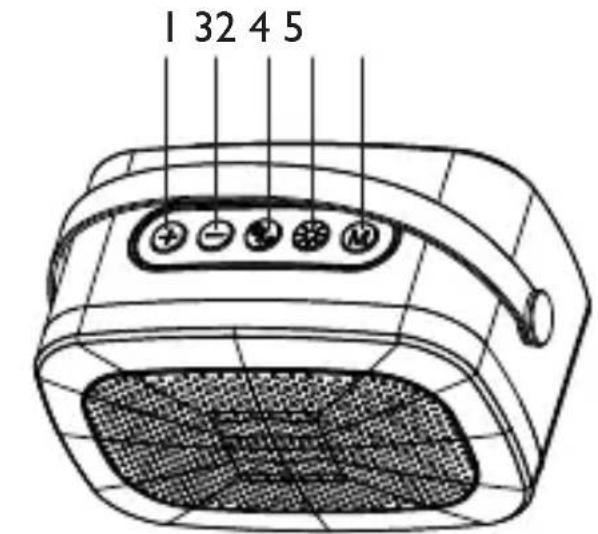

DESCRIZIONE COMANDI

1 32 4 5

6 7 8 9 10 USB AUX TP DV BV

11 12 13 14 15 16

I. Tasto +:

- Premere una volta: aumento Volume

- Tenere premuto: traccia successiva

1. Tasto -:

- Premere una volta: diminuzione Volume

- Tenere premuto: traccia precedente

1. Tasto

- Premere una volta: Play/Pausa

- Tenere premuto: Accensione/Spegnimento

1. Tasto illuminazione:

- Premere una volta: cambio effetti luminosi

- Tenere premuto: On/Off illuminazione

1. Tasto M:

- Premere una volta: selezione funzione

- Pressione lunga: in modalità Wireless abbassare la voce per cantarci sopra. In modalità disco USB/ Micro SD, ripetizione del brano/riproduzione sequenziale

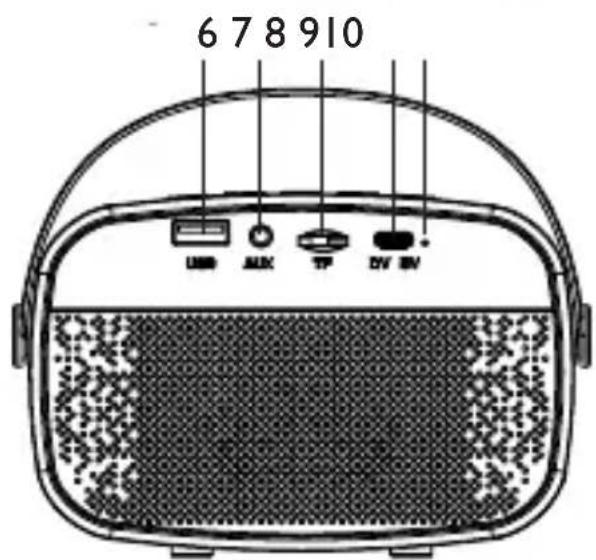

1. Ingresso memoria USB

2. Ingresso AUX IN, funzione RESET

3. Ingresso memoria Micro SD

4. Presa di ricarica C-Type

5. Led indicatore di ricarica

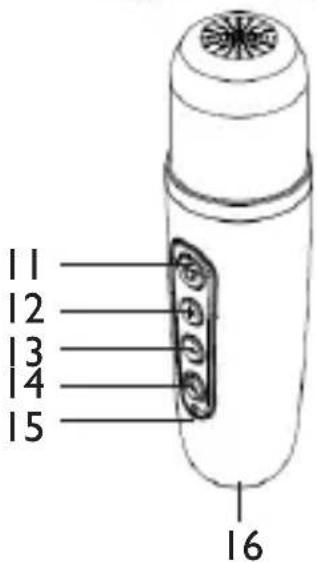

II. Tasto

- Tenere premuto: Accensione/Spegnimento

- Premere una volta: controllo Volume/Riverbero

1. Tasto +; aumento Volume/Riverbero

2. Tasto =; diminuzione Volume/Riverbero

3. Tasto microfono:

- Premere una volta: Effetto voce magica - Tenere premuto: elimina audio originale

1. Led indicatore di ricarica

2. Presa di ricarica C-Type

RICARICA DIFFUSORE E MICROFONO

DIFFUSORE

Il diffusore deve essere ricaricato da spento.

I. Tramite il cavo in dotazione, collegare il lato con la presa C-type alla presa (9) del diffusore e l'altra estremità alla porta USB di un alimentatore USB (5V IA non incluso);
2. L'indicatore Led (10) si accenderà (rosso) ad indicare la funzione di ricarica.

A carica ultimata si spegnerà.

Nota: quando la batteria è in fase di esaurimento l'apparecchio emetterà un avviso sonoro per alcune volte prima di spengnersi automaticamente.

MICROFONO

Il microfono deve essere ricaricato da spento.

I. Tramite il cavo in dotazione, collegare il lato con la presa C-type alla presa (16) del diffusore e l'altra estremità alla porta USB di un alimentatore USB (5V IA non incluso);
2. L'indicatore Led (15) si accenderà (rosso) ad indicare la funzione di ricarica. A carica ultimata si spegnerà.

FUNZIONAMENTO DI BASE

ACCENSIONE/SPEGNIMENTO

Per accendere o spegnere il diffusore, tenere premuto per qualche secondo il tasto ▶ II (3).

Per accendere o spegnere il microfono, tenere premuto per qualche secondo il tasto (II I).

Nota: In modalità Wireless e AUX IN, se entro 15 minuti non viene effettuta alcuna operazione, l'apparecchio si spegnerà automaticamente; per riattivarlo tenere premuto per qualche secondo il tasto ↩ II (3).

REGOLAZIONE VOLUME

Regolare il volume del diffusore tramite i tasti +(1) e -(2) sul dispositivo. Regolare il volume del microfono tramite i tasti +(12) e -(13) sul microfono.

Accoppiamento ai dispositivi

I. Posizionare lo speaker vicino al dispositivo Wireless da accoppiare;
2. Accendere l'apparecchio e selezionare la funzione Wireless tramite il tasto M(5);
3. Seguire le istruzioni del vostro dispositivo esterno per ricercare lo speaker;
4. Ricercare ed accoppiare lo speaker nominato "XR 8A01";
5. Ad accoppiamento avvenuto (si udirà un tono di conferma) sara' possibile riprodurre i brani musicali.

Nota: Quando l'accoppiamento Wireless con dispositivi esterni fallisce, eliminare un altro dispositivo Wireless nell'elenco delle connessioni; riavviare l'altoparlante e cercare nuovamente il segnale.

Gestione della riproduzione musicale

• Tenere premuto per qualche secondo il tasto +(1) sul diffusore per passare al brano successivo, tenere premuto per qualche secondo il tasto -(2) per passare al brano precedente.
• Premere il tasto ⏻▶ II (3). per mettere in pausa; premerlo nuovamente per riprendere la riproduzione musicale.
• Tenere prmuto per qualche secondo il tasto M(5) per abbassare la voce del brano riprodotto e cantarci sopra

I. Inserire una Micro SD o una memoria USB nelle prese (8) o (6) e accendere l'apparecchio;
2. La riproduzione partirà in automatico;
3. Tenere premuto per qualche secondo il tasto -(2) per passare al brano precedente, tenere premuto per qualche secondo il tasto +(1) per passare al brano successivo;
4. Premere il tasto ⏻▶ II (3) per mettere in pausa; premerlo nuovamente per riprendere la riproduzione musicale;
5. Tenere premuto per qualche secondo il tasto M(5) per attivare la funzione di ripetizione del brano/riproduzione sequenziale;

AUX

I. Ad apparecchio acceso, collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack da 3,5mm all'ingresso AUX(7);
2. L'apparecchio commuterà automaticamente su questo ingresso;
3. Avviare la riproduzione dal dispositivo esterno. Per tutte le funzioni di riproduzione fare riferimento al manuale del dispositivo esterno.

RESET

Inserire fino in fondo un oggetto appuntito nell'ingresso AUX(7) per raggiungere il tasto RESET.

EFFETTI LUMINOSI

I. Per visualizzare i vari effetti luminosi disponibili, premere ripetutamente il tasto (4);
2. Tenere premuto per qualche secondo il tasto (4) per disattivare/attivare completamente gli effetti luminosi.

FUNZIONI MICROFONO

I. Accendere il microfono tenendo premuto per qualche secondo il tasto (II);
2. Utilizzare i tasti +(12) e -(13) sul microfono per regolare il volume;
3. Premere una volta il tasto (11) per commutare alla funzione riverbero e tenere premuto il tasto +(12) o -(13) sul microfono per attivare o disattivare la funzione riverbero. Ripremere una volta il tasto (11) per commutare alla regolazione del volume.
4. Premere più volte il tasto (14) per variare l'effetto vocale.

CARATTERISTICHE TECNICHE

Batteria Ricaricabile Unità: ...... Interna al Lithio 3.7V - 1200mAh

Batteria Ricaricabile Microfono: ..... Interna al Lithio 3.7V - 500mAh

Alimentazione: 5V JA con presa C-Type

Potenza Audio:....10W

Potenza max tx Wireless:....0,8mW

Frequenza di tx Wireless:....2,4GHz

Dimensioni: 142 x 90 x 73 mm

Peso Unità: 383gr.

Peso Microfono: 58gr.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: l'operazione di rimozione e smaltimento è riservata esclusivamente al personale tecnico specializzato!

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

Per rimuovere la batteria:

I. Rimuovere la griglia che ricopre lo speaker tirandola verso l'esterno;
2. Svitare le 4 viti che fissano la cornice Led; scollegare ed estrarre la cornice Led;
3. Svitare le 4 viti più esterne ed estrarre il mobile nero interno;
4. Svitare le viti che fissano lo stampato e quelle rimanenti davanti allo speaker;
5. Separare le due parti plastiche e individuare la batteria, disconnetterla e rimuoverla.

USAGE NOTES

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure I a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura XR 8A01 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo:

https://www.trevi.it/dms/zidi/TREVI/DOCXR8A01.pdf

22 PAP RACCOLTA CARTA Verifica le disposizioni del l'ao Comune

CE

Made in CHINA
