MANUALE UTENTE XF 1400 KB Trevi

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Evitare di posizionare il riproduttore:

• Vicino a campi magnetici.
- Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.

- Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.

- Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.

- Prima di accendere/ricaricare l'apparecchio, controllare sempre che i cavi di alimentazione e di collegamento siano installati correttamente.

• L'adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.

- Se si nota un calore eccessivo sul dispositivo o sull'adattatore di corrente, scollegare immediatamente la spina dalla presa di corrente principale.

• Non tirare il cavo di alimentazione

- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.

- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

- Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

- Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati

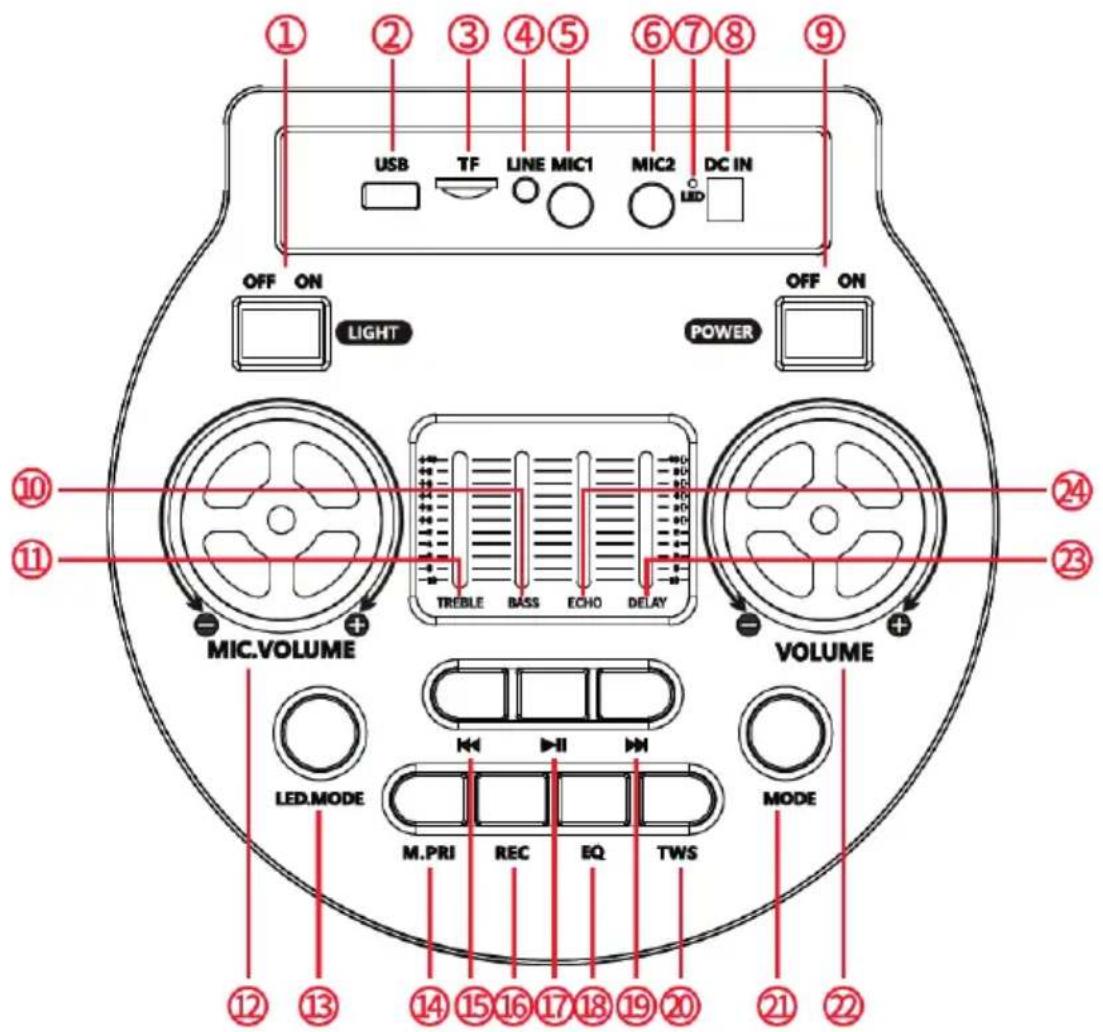

DESCRIZIONE COMANDI

I. Attivazione Disco Light led
2. Ingresso memoria USB
3. Ingresso MicroSD card
4. Ingresso LINE IN
5. Ingresso MICI, ingresso per microfono con cavo
6. Ingresso MIC2, ingresso per microfono con cavo
7. Indicatore led carica
8. Presa di ricarica
9. Interruttore POWER, accensione/spegnimento
10. BASS, regolazione toni bassi
II. TREBLE, regolazione toni alti
12. Volume microfono
13. Tasto effetti luminosi
14. Tasto M.PRI, attivazione funzione Mic priority
15. Tasto ◀◀, traccia precedente

1. Tasto REC, funzione registrazione
2. Tasto ▶ II, Play/Pausa
3. Tasto EQ, equalizzazioni audio
4. Tasto ▶, traccia successiva
5. Tasto TWS
6. Tasto MODE, selezione funzione
7. Controllo volume
8. Controllo effetto DELAY
9. Controllo effetto ECHO

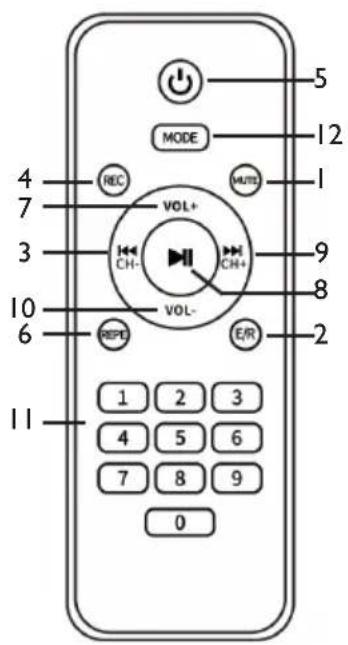

TELECOMANDO

MODE 5 12 4 REC VOL+ 7 MULTI 1 3 CH- 9 8 10 VOL- 6 REPB E/R 2 11 1 2 3 4 5 6 7 8 9 0

I. Tasto MUTE, per silenziare l'audio in riproduzione
2. Tasto E/R, selezione equalizzazione audio
3. Tasto ◀, selezione traccia precedente
4. Tasto REC, Registrazione
5. Tasto ⏻, Accensione/Stand-by
6. Tasto REP, ripetizione
7. VOL +, regolazione volume
8. Tasto ▶ II, Play/Pausa
9. Tasto ▶, selezione traccia successiva
10. VOL -, regolazione volume
II. Tastiera numerica per selezione diretta traccia
12. Tasto MODE, selezione funzione

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Prima di utilizzare il telecomando inserire le batterie come descritto di seguito:

I. Rimuovere il coperchio del vano batterie;
2. Inserire 2 batterie formato "AAA" facendo attenzione alle polarità indicate e richiudere il coperchio.

IMPORTANTE

• Smaltire le batterie usate nel rispetto delle normative sul riciclaggio nella propria zona.
• Pericolo di esplosione se la batteria viene sostituita in modo errato.
• Sostituire solo con lo stesso tipo o equivalente.
• Se il telecomando non viene utilizzato per lunghi periodi, la batteria può perdere liquido e danneggiare il telecomando, sostituirlo con uno nuovo se si dovesse verificare.
• Non cortocircuitare le batterie o gettarle nell'acqua, nella spazzatura generale o nel fuoco.

TRASPORTO CONTROLLEY

Premere il pulsante presente sulla maniglia del trolley, alzare il manico fino al blocco (si udira' uno scatto metallico). Per il trasporto, agendo sulla maniglia del trolley, piegare leggermente l'apparecchio e sfruttare le due ruote posteriori.

Per lo sblocco e chiusura del trolley, premere nuovamente il pulsante sulla maniglia ed abbassare completamente il manico.

Per il trasporto è possibile utilizzare, eventualmente, anche le due maniglie poste lateralmente all'apparecchio.

ALIMENTAZIONE/ RICARICA BATTERIA

Questa unità funziona con batteria interna ricaricabile 7.4V --- 4500mAh e caricabatterie 9V --- 2A.

Quando la batteria è in fase di esaurimento o l'apparecchio non si accende, portare l'interruttore principale POWER (9) in posizione "OFF", collegare l'alimentatore in dotazione alla presa (8) del dispositivo e la spina in una presa di corrente ed effettuare la ricarica della batteria interna, l'indicatore Led (7) diventerà Rosso.

Stati della spia Led di segnalazione con batteria in ricarica:

• Spia Led (7) ROSSA fissa: il dispositivo e' collegato correttamente con l'alimentatore e la batteria è in fase di ricarica.
• Spia Led (7) spenta: operazione di ricarica terminata, la batteria è carica.

Nota:

• Non collegare l'apparecchio ad alimentatori con tensione o polarità diverse da quelle indicate.
• Evitare di scaricare eccessivamente la batteria e ricaricarla appena possibile per non deteriorarla
• Se l'apparecchio rimane inutilizzato per diverso tempo, spegnerlo tramite l'interruttore Power

FUNZIONI DI BASE

ACCENSIONE/ SPEGNIMENTO

Premere l'interruttore principale POWER (9) per accendere e utilizzare l'apparecchio con la sua batteria interna.

Premere nuovamente l'interruttore principale POWER (9) per spegnere completamente l'apparecchio o per ricaricare la batteria.

STAND-BY

E' possibile portare l'apparecchio in modalità Stand-by utilizzando il tasto ⏻ (5) del telecomando.

Note:

• In modalità Stand-by l'illuminazione Led blu delle manopole rimane accesa per indicare l'attivazione della funzione Stand-by.
• Lasciando l'apparecchio in Stand-by la batteria tende a scaricarsi più velocemente che utilizzando l'interruttore principale POWER (9).

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE sull'unità o sul telecomando per selezionare: WIRELESS AUDIO (sul display compare "BLUE"), USB o Micro SD (solo se sulla presa USB (2) /Slot Micro SD (3) vi è inserita una memoria, sul display compare la scritta "USB" o "SD", LINE-IN (sul display compare "LINE").

REGOLAZIONE DEL VOLUME E FUNZIONE MUTE

I. Ruotare la manopola del VOLUME (22) per aumentare o diminuire il volume generale di riproduzione oppure utilizzare i tasti VOL + (7) e VOL - (10) del telecomando;
2. Ruotare la manopola MIC.VOL (12) per regolare il volume del segnale sugli ingressi MIC1 (5) e MIC2 (6).
3. Premere il tasto MUTE(I) sul telecomando per silenziare immediatamente l'apparecchio; ripremerlo per riattivare l'audio.

CONTROLLO TONI ED EQUALIZZATORE

E' possibile regolare il tono della riproduzione audio utilizzando i controlli TREBLE (11) e BASS (10).

Premere più volte il tasto EQ (18) sull'unità o il tasto E/R (2) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili.

EFFETTO ECHO (PER MICROFONO)

Utilizzare il controllo ECHO (24) per aumentare o diminuire l'effetto eco sugli ingressi MICI e 2.

EFFETTO DELAY (PER MICROFONO)

Utilizzare il controllo DELAY (23) per aumentare o diminuire l'effetto delay sugli ingressi MICI e 2.

EFFETTO DISCO-LIGHT

Per attivare l'effetto Disco-Light sull'altoparlante premere l'interruttore LIGHT (I).

Per disattivare l'effetto Disco-Light, premere nuovamente l'interruttore LIGHT (I).

E' possibile selezionare vari effetti uminosi premendo piu' volte il tasto LED MODE (13).

Nota: gli effetti luce Disco Light non sono disponibili in funzione radio FM (versione export), le luci rimangono spente.

I. Accendere l'apparecchio e selezionare la funzione Audio Wireless, sul display compare la scritta "BLUE";
2. La scritta "BLUE" sul display comincerà a lampeggiare e il sistema si porterà automaticamente in modalità ricerca;
3. Attivare la funzionalità Audio Wireless sul dispositivo esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 1400 KB";
5. Inserire la password "0000" se richiesto;
6. Avviare la riproduzione musicale dal proprio dispositivo.
7. Premere il tasto ▶ II (17) sull'unità oppure sul telecomando (8) per avviare la riproduzione o mettere in pausa, utilizzare i tasti ▶▶|(19) o ◀◀(15) sull'unità, oppure i tasti ▶▶|(9) e ◀◀(3) sul telecomando per la selezione dei brani.

COLLEGAMENTO TWS

Tecnologia True Wireless Stereo (TWS)

La tecnologia TWS consente all'utente di effettuare una connessione wireless tra due altoparlanti dello stesso modello e compatibili con la funzione TWS.

Con la connessione TWS, due altoparlanti verranno automaticamente collegati (senza fili) per essere un unico sistema stereo-altoparlante che emette il canale sinistro e destro.

COLLEGAMENTO

Avviso: I due altoparlanti devono essere dello stesso modello ed entrambi compatibili con la tecnologia TWS.

I. Disattivare la connessione Audio Wireless sul telefono o altro dispositivo;
2. Accendere entrambi i diffusori e selezionare su entrambi la modalità Audio Wireless;
3. Premere il tasto "TWS" (20) di uno dei diffusori (attivazione dell'accoppiamento TWS, si udirà un suono e sul display compare la scritta "btSt"), dopo pochi secondi i due altoparlanti saranno accoppiati;
4. Attivare l'AudioWireless sul telefono o altro dispositivo, ricercare ed accoppiare l'apparecchio esterno all'altoparlante. Dopo la connessione sarà possibile riprodurre musica con il sistema stereo-altoparlante TWS.

Le regolazioni sull'altoparlante principale verranno effettuate simultaneamente anche sull'altro altoparlante. Ad esempio, regolazione del volume, selezione del brano precedente e successivo, riproduzione e pausa, accensione e spegnimento.

Note:

• In caso di mancato accoppiamento tra i 2 altoparlanti, spegnere entrambi gli apparecchi e ripetere i passi 1, 2 e 3.
• La funzione TWS funziona solamente tra diffusori uguali o con altri diffusori che utilizzano lo stesso micro processore o soluzione.

RIPRODUZIONE SU INGRESSO USB/ MICRO SD

I. Accendere l'apparecchio;
2. Inserire una memoria USB o una scheda Micro SD nei corrispettivi ingressi (2/3). La riproduzione verrà avviata automaticamente;
3. Per mettere in pausa la riproduzione, premere il tasto ▶ II (17) sull'unità oppure il tasto ▶ II (8) del telecomando; sul display comparirà la scritta "PAUS";
4. Per riprendere la riproduzione, premere nuovamente il tasto ▶ II (17) sull'unità o sul telecomando (8);
5. Premere il tasto ▶(19) sull'unità o il tasto ▶(9) sul telecomando, durante l'ascolto per passare alla traccia successiva. Premere il tasto ◆(15) sull'unità, o il tasto ◆(3) sul telecomando per passare ai brani precedenti;
6. Utilizzando la tastiera numerica (11) del telecomando è possibile digitare direttamente il numero del brano musicale che si vuole riprodurre;
7. Premere una volta il tasto REP (6) del telecomando, sul display comparirà la scritta "ONE" (per riprodurre continuamente la stessa traccia); premerlo una seconda volta, sul display comparirà la scritta "ALL" (per riprodurre continuamente tutti brani contenuti nel dispositivo USB/Micro SD); premerlo di nuovo, comparirà la scritta "RND" (per riproduzione casuale delle tracce).

Note:

• Il lettore potrebbe non supportare alcuni dispositivi USB/microSD, questo è dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.
• Dal computer formattare le memorie USB/Micro SD in FAT (16 o 32).

LINE-IN

I. Accendere l'apparecchio e selezionare la funzione "LINE";
2. Collegare una qualsiasi unità provvista di uscita audio tramite cavo Jack da 3,5mm all'ingresso LINE (4);
3. Regolare il dispositivo esterno dai propri comandi.

MEMORIZZAZIONE AUTOMATICA DELLE STAZIONI

1. Accendere l'apparecchio e selezionare la funzione radio, sul display compare l'indicazione della frequenza;
2. Premere a lungo il tasto ▶ II (17) per effettuare una ricerca e memorizzazione automatica delle stazioni radio. La ricerca/memorizzazione si fermerà al completamento dell'intera scansione della banda radio. Al termine verrà riprodotta la prima stazione radio memorizzata.

RICHIAMO DELLA STAZIONE MEMORIZZATA

- Premere il tasto ▶l(19) per passare alla stazione successiva, premere il tasto ◀l(15) per passare alla stazione precedente.

Note:

• La ricezione in FM dipende molto dal luogo dove è posto l'apparecchio.
• La vicinanza ad apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione di programmi radio, in questo caso allontanare l'apparecchio.

MICROFONO

Inserire la presa del microfono in dotazione nell'ingresso MIC1(5) o MIC2(6), accendere il microfono tramite interruttore presente sul manico e regolare volume ed effetti tramite le regolazioni MIC VOLUME(12), ECHO(24) e DELAY(23).

FUNZIONE MIC PRIORITY

Premendo il tasto M.PRI(14) e' ossibile attivare o disattivare la funzione priorità al microfono, l'audio dello speaker viene abbassato automaticamente durante il parlato al microfono.

REGISTRAZIONE

REGISTRAZIONE SU MEMORIA USB DA LINE IN E RADIO

I. Accendere l'apparecchio;
2. Inserire una memoria USB nella presa (2);
3. Selezionare la sorgente da riprodurre (LINE IN O RADIO FM) e premere in tasto REC (16) sull'unità o (4) sul telecomando;
4. Premere nuovamente in tasto REC per terminare la registrazione; il file registrato verrà salvato all'interno della memoria USB.

RISOLUZIONE DEI PROBLEMI

Se si verifica un problema, attenersi alla procedura descritta nella seguente tabella.

Se il problema non può essere risolto, contattare il rivenditore o il centro assistenza.

Problema Possibili cause Soluzione
Nessun suono riprodotto quando l'apparecchio viene acceso	1. Nessuna sorgente sonora in ingresso2. Manopola Volume a livello 0 o regolazione volume dal teleconado a livello 03. Nessun dispositivo Micro SD/USB collegato	1. Collegare un dispositivo all'ingresso AUX-IN2. Regolare il volume3. Collegare USB/ Micro SD card, riprodurre MP34. Funzione MUTE attiva
Suono distorto I. Volume troppo alto2. Errore file Audio		1. Abbassare il volume2. Controllare e riprodurre un'altro file Audio
Nessun suono dal microfono I.	La presa del microfono può non essere collegata correttamente.2. L'interrutore di accensione sul microfono può essere in posizione "spento".3. Volume del microfono basso.	1. Assicurarsi che il microfono sia collegato correttamente alla presa.2. Accendere il microfono.3. Regolare correttamente il volume del microfono
Nessun suono quando si inserisce un dispositivo USB/ Micro SD Card	1. Formato file non supportato2. USB/ Micro SD card non collegate correttamente	1. Il formato dei file audio deve essere MP32. Collegare l'apparecchio USB/Micro SD card correttamente
Impossibile caricare la batteria o la batteria ha una durata breve	1. Il cavo di alimentazione non è inserito bene nella presa2. La batteria non è completamente carica3. La batteria potrebbe aver terminato il suo ciclo di vita	1. Controllare se l'alimentatore è collegato in modo corretto2. Normalmente ci vogliono 6-8 ore per ricarica-re completamente la batteria3. Sostituire la vecchia batteria con una nuova avente le stesse specifiche tecniche (rivolgersi ad un centro assistenza tecnica).
Dagli altoparlanti si sentono forti rumori	1. Microfono acceso ma troppo vicino all'altoparlante2. Microfono acceso ma non viene utilizzato3. Il Volume del microfono potrebbe essere troppo alto4. Un cellulare viene utilizzato troppo vicino all'altoparlante5. Apparecchi senza fili possono essere molto vicini a chi sta utilizzando il microfono	1. Tenere il microfono a distanza dal diffusore2. Spegnere il microfono se non utilizzato3. Abbassare il volume del microfono4. Tenere il cellulare lontano dall'altoparlante mentre si effettua una chiamata.5. Tenere il diffusore lontano da apparecchi wireless

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL'ALTOPARLANTE AMPLIFICATO

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

I. Rimuovere le viti che serrano il pannello di controllo superiore;
2. Rimuoverlo e individuare la batteria;
3. Scollegare la batteria e rimuoverla.

SMALTIMENTO DELLA BATTERIA

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri di raccolta dedicati.

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure I a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione:

Batteria interna al litio ricaricabile ....

Potenza massima Audio:

Potenza di trasmissione max: ____

Banda di trasmissione audio wireless:......

Banda frequenza radio FM (export version):......

Dimensioni:

Peso: 9 Kg

Caricabatterie esterno 9V --- 2A

7.4V ---, 4500mAh

100W

2,5mW

2,4GHz

87.5-108 MHz

420×360×670mm

NOTES ON USE

Dichiarazione di conformità UE semplificata

Il fabbricante TREVI S.p.a. dichiara che il tipo di apparecchiatura XF 1400 KB

é conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

22 PAP RACCOLTA CARTA Verifica le disposizioni del l'uso Comune

CE
