XR 8A 202 - Altoparlante Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante portatile con funzioni wireless, USB, Micro SD, AUX, radio FM e luce LED
Marca e modello	Trevi XR 8A 202
Alimentazione	Batteria agli ioni di litio ricaricabile integrata 7,4 V, 1800 mAh; ricarica tramite USB Type-C (5 V, 1 A)
Potenza audio	20 W
Versione Bluetooth	Non specificata; frequenza 2,4 GHz, potenza di trasmissione max 0,8 mW
Portata Bluetooth	Circa 10 m (stima)
Formati audio supportati	MP3 (tramite USB/Micro SD), audio wireless, AUX
Modalità di riproduzione	Bluetooth, USB, Micro SD, AUX, radio FM (solo versione export)
Funzione TWS	Sì, consente di accoppiare due altoparlanti per un suono stereo
Illuminazione LED	Diversi effetti luminosi, commutabili tramite pulsante M
Ingressi	AUX IN (jack 3,5 mm), porta USB (per chiavetta), lettore Micro SD
Pulsanti di controllo	Accensione/spegnimento, Volume+/Traccia successiva, Volume-/Traccia precedente, Riproduzione/Pausa, Selezione modalità/Luce disco
Indicatori luminosi	Spia di funzionamento e ricarica (rossa durante la ricarica, si spegne quando carico)
Manutenzione e pulizia	Utilizzare un panno morbido leggermente umido; evitare solventi o abrasivi
Sicurezza	Non esporre ad acqua, calore eccessivo, campi magnetici; tensione di alimentazione max 5 V
Temperatura di ricarica	Tra 5 °C e 35 °C
Durata massima di ricarica	8 ore (non superare)
Autonomia stimata	Variabile in base al volume e all'uso
Peso stimato	Circa 800 g
Dimensioni (circa)	25 x 10 x 10 cm (stima)
Contenuto della confezione	Altoparlante, cavo USB Type-C, manuale d'uso
Riparabilità	Rimozione della batteria riservata al personale tecnico; centro assistenza autorizzato Trevi
Smaltimento	Non gettare nei rifiuti domestici; riciclare la batteria separatamente

Domande frequenti - XR 8A 202 Trevi

Come accendere e spegnere l'altoparlante Trevi XR 8A 202?

Tenere premuto il pulsante Accensione/Spegnimento (1) per accendere o spegnere il dispositivo.

Come caricare l'altoparlante?

Utilizzare il cavo USB Type-C fornito. Collegare il lato Type-C alla porta (6) dell'altoparlante e l'altra estremità a un alimentatore 5V 1A (non incluso). La spia diventa rossa durante la ricarica e si spegne quando è completa. Non ricaricare per più di 8 ore.

Come collegare l'altoparlante in Bluetooth?

Accendere l'altoparlante. Se non è inserita una chiavetta USB o una scheda SD, passa automaticamente in modalità Bluetooth. Altrimenti, premere il pulsante M (5) fino a sentire una notifica e vedere la spia lampeggiare rapidamente. Sul proprio dispositivo, cercare 'XR 8A 202' e inserire il PIN '0000' se necessario. Un suono di conferma indica il successo.

Perché l'altoparlante non si collega al mio telefono?

Assicurarsi che l'altoparlante sia in modalità Bluetooth (spia lampeggiante rapida). Se l'accoppiamento fallisce, rimuovere il dispositivo dall'elenco Bluetooth del telefono, riavviare l'altoparlante e riprovare. L'altoparlante può essere collegato a un solo dispositivo alla volta.

Come utilizzare una chiavetta USB o una scheda Micro SD?

Accendere l'altoparlante. Inserire una chiavetta USB nella porta (9) o una scheda Micro SD nello slot (10) con i contatti verso il basso. La riproduzione inizia automaticamente. Utilizzare i pulsanti - (2) e + (4) per cambiare traccia e il pulsante (3) per pausa/ripresa.

Come attivare la modalità radio FM?

La modalità radio è disponibile solo sulla versione export. Inserire un cavo audio jack nell'ingresso AUX IN (8) come antenna. Accendere l'altoparlante, premere più volte a lungo M (5) per selezionare la radio. Premere (3) per avviare la ricerca automatica delle stazioni. Utilizzare - (2) e + (4) per navigare tra le stazioni.

Come utilizzare la funzione TWS (stereo wireless)?

Servono due altoparlanti XR 8A 202 (venduti separatamente). Accendere il primo e collegarlo al proprio dispositivo in Bluetooth. Accendere il secondo e tenere premuto il pulsante (3): i due altoparlanti si accoppieranno automaticamente. Se l'accoppiamento fallisce, spegnere entrambi e ripetere.

Come cambiare l'illuminazione LED?

Premere brevemente il pulsante M (5) per scorrere gli effetti luminosi. Premere due volte rapidamente per spegnere completamente l'illuminazione.

Cosa fare se l'altoparlante si spegne da solo?

Ciò indica generalmente una batteria scarica. Una notifica vocale suona più volte prima dello spegnimento automatico. Ricaricare completamente la batteria (circa 8 ore) prima di riutilizzare il dispositivo.

Come pulire l'altoparlante?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi o prodotti abrasivi. Evitare che liquidi penetrino all'interno.

MANUALE UTENTE XR 8A 202 Trevi

con collegamento Wireless/Lettore MP3-USB-micro SD/Disco Light

eng PORTABLE SPEAKER

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

NOTE D'USO

Non usare alimentatori con un voltaggio superiore a 5V, causa il danneggiamento del riproduttore.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.
• Evitare di posizionare il riproduttore:

- Vicino a campi magnetici.

• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.

- In luoghi soggetti a forti vibrazioni.

• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA

BATTERIA RICARICABILE

• Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.
• Non ricaricare la batteria per un tempo superiore alle 8 ore.
• Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.
• La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.
• La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.
• Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo esaurimento, quindi ricaricarla completamente di nuovo prima di riutilizzar-

la. Mettedo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

- Evitare di tenere la batteria sotto carica tutta la notte.

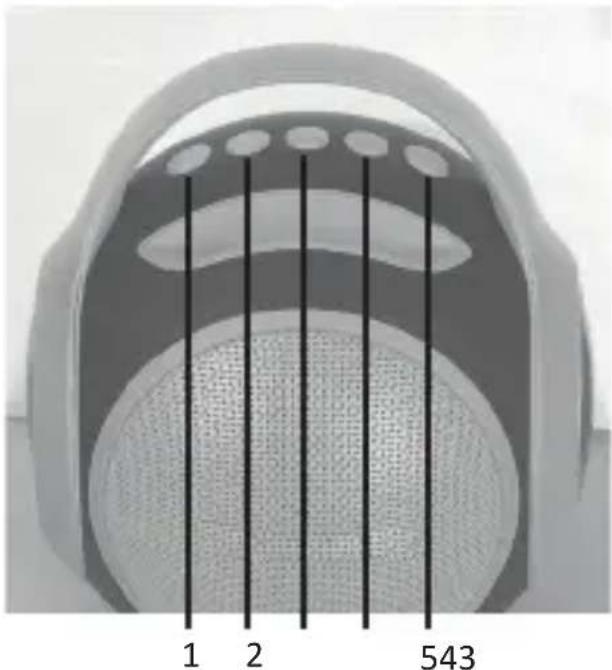

DESCRIZIONE COMANDI

1. Tasto Accensione/Spegnimento.

2. Tasto -, Volume-/Traccia precedente.

3. Tasto ▷, Play/Pausa.

4. Tasto +, Volume+/Traccia successiva.

5. Tasto M /*, selezione funzione / Disco Light.

1. Presa Type-C per ricarica.

2. Led indicatore funzione e ricarica.

3. Ingresso AUX IN.

4. Presa USB.

5. Ingresso micro SD Card.

RICARICA

Il diffusore deve essere ricaricato da spento.

1. Tramite il cavo USB/Type-C in dotazione, collegare il lato con la presa Type-C alla presa (6) del diffusore e l'altra estremità alla presa USB di un alimentatore (5V—1A non incluso);

2. L'indicatore luminoso (7) si illuminerà di rosso. A carica ultimata si spegnerà.

Nota:

• Quando la batteria è in fase di esaurimento, l'apparecchio emetterà, per alcune volte, una notifica vocale prima di spegnersi automaticamente.
• Per proteggere le prestazioni della batteria, evitare di utilizzare l'apparecchio durante la carica.
• L'apparecchio non ha la funzione di power bank; è vietato collegare altri dispositivi attraverso l'interfaccia USB.

FUNZIONAMENTO DI BASE

Per accendere il diffusore, tenere premuto a lungo il tasto di accensione/spegnimento (1). Premere il tasto M (5) per scegliere tra:

• Modalità Audio wireless.
• Modalità Radio (presente solo in versioni export).
• Modalità USB, se presente una memoria di tipo USB nella presa (9), l'apparecchio comincerà la riproduzione dei brani musicali automaticamente.
• Modalità micro SD, se presente una memoria di tipo micro SD nella slot (10) l'apparecchio comincerà la riproduzione dei brani musicali automaticamente.
• Modalità AUX, se collegato un apparecchio esterno tramite ingresso AUX IN (8). Per spegnere il diffusore, tenere premuto a lungo il tasto di accensione/spegnimento(1).

REGOLAZIONE VOLUME

Tenere premuto a lungo il tasto - (2) o il tasto + (4) per dimunuire o aumentare il volume.

1. Posizionare il diffusore vicino al dispositivo wireless da accoppiare;
2. Accendere il diffusore; in assenza di memorie esterne collegate, l'apparecchio si porterà subito in modalità wireless, altrimenti premere il tasto M (5) fino a quando non si udirà un suono di notifica e l'indicatore (7) comincerà a lampeggiare velocemente;
3. Seguire le istruzioni del vostro dispositivo per ricercare lo speaker;
4. Ricercare ed accoppiare lo speaker nominato "XR 8A 202" e inserire il PIN "0000" se richiesto;
5. Ad accoppiamento avvenuto, si udirà un suono di conferma e l'indicatore (7) lampeggerà lentamente. Da questo momento sarà possibile riprodurre i brani musicali.

Note:

• Il collegamento wireless funziona solamente con una connessione alla volta, la connessione non può essere interrotta durante il normale funzionamento.
• Quando l'accoppiamento wireless con dispositivi esterni fallisce, eliminare un altro dispositivo nell'elenco delle connessioni, riavviare l'altoparlante e cercare nuovamente il segnale.

COMANDI DISPONIBILI IN MODALITÀ WIRELESS IN RIPRODUZIONE MUSICALE

• Premere il tasto - (2) o il tasto + (4) per passare al brano precedente o successivo.
• Premere il tasto ▶ (3) per mettere in pausa, premerlo nuovamente per riprendere la riproduzione.

1. Accendere il diffusore;
2. Inserire una scheda micro SD nell'apposito ingresso (10) tenendo i contatti elettrici rivolti verso il basso, oppure inserire una memoria USB nella presa USB (9). La riproduzione partirà in automatico;
3. Premere il tasto- (2) o il tasto + (4) per passare al brano precedente o successivo;
4. Premere il tasto ▶ (3) per mettere in pausa, premerlo nuovamente per riprendere la riproduzione.

1. Accendere il diffusore;
2. Collegare il cavo audio Jack/Jack alla presa AUX IN (8), si udirà una notifica vocale, e l'altra estremità all'apparecchio esterno;
3. Avviare la riproduzione dall'apparecchio esterno.

FUNZIONAMENTO RADIO (solo per versioni export)

1. Inserire il cavo audio jack nella presa AUX IN (8) in funzione di antenna.
2. Accendere il diffusore;
3. Premere a lungo il tasto M (5) piu volte fino ad accedere alla modalità Radio;
4. Premere il tasto ▶ (3) per avviare la ricerca con salvataggio automatico delle stazioni radio.
5. Premere il tasto- (2) o il tasto + (4) per passare alla stazione radio precedente o successiva.

Tramite questa funzione è possibile accoppiare 2 altoparlanti (da acquistare separatamente) per una riproduzione musicale stereo; questa funzione è disponibile solo in modalità Audio wireless con dispositivi compatibili.

1. Accendere il primo altoparlante e selezionare la modalità audio wireless; connettere il proprio dispositivo e avviare la riproduzione audio (vedi capitolo Funzionamento Wireless).
2. Accendere il secondo altoparlante e premere a lungo il tasto ▶ (3), attendere qualche secondo per l'accoppiamento tra altoparlanti.

In caso di mancato accoppiamento tra i 2 diffusori, spegnere entrambi gli apparecchi e ripetere i passi 1 e 2.

ILLUMINAZIONE LED

Premere brevemente il tasto (5) per selezionare/cambiare l'effetto luminoso; premerlo due volte velocemente per spegnere l'illuminazione.

CARATTERISTICHE TECNICHE

Batteria Ricaricabile: ...... Interna al Lithio 7.4V, 1800mAh

Alimentazione: 5V --- 1A

Potenza audio: 20W

Potenza max di trasmissione Bluetooth: 0,8mW

Frequenza di trasmissione Bluetooth: 2,4GHz

Banda di frequenza FM (per versioni export) 87,5 - 108MHz

Dimensioni: 168 x 155 x 185mm

Peso: 975 gr

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: l'operazione di rimozione e smaltimento è riservata esclusivamente al personale tecnico specializzato!

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

Per rimuovere la batteria:

1. Rimuovere la griglia frontale, il diffusore di luce plastico, il pcb led e l'altoparlante;
2. Rimuovere i woofer laterali con relativi supporti e la maniglia;
3. Rimuovere la parte colorata posteriore circolare;
4. Svitare tutte le viti presenti e separare la parte frontale del mobile da quella posteriore facendo leva tra i due mobili;
5. Individuare la batteria, rimuovere i suoi serraggi e connettori, rimuovere la batteria.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

USAGE NOTES

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XR 8A 202 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.trevi.it/dms/zidi/TREVI/DOCXR8A202.pdf

Made in CHINA
