MANUALE UTENTE XF 650 KB Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it * For additional information and updates of this product: www.trevi.it

NOTE D'USO

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito. Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
  • In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.

- Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.

- Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.

- Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.

- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.

- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

- Prima di accendere l'apparecchio, verificare sempre che il cavo di alimentazione e il cavo di collegamento siano installati correttamente.

- L'adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.

- Se si nota un calore eccessivo sul dispositivo o sull'adattatore di corrente, scollegare immediatamente la spina dalla presa di corrente principale.

• Non tirare il cavo di alimentazione

- Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

AVVERTENZA PER UN CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

• Ricaricare la batteria a una temperatura ambiente compresa tra 5°C e 35°C.
• Non ricaricare più del periodo adeguato per prevenire il rischio di surriscaldamento e scoppio.
• La ricarica della batteria per un periodo non adeguato o un lungo periodo di inattività può ridurre la durata della batteria.

• La batteria ricaricabile è soggetta ad usura e le sue prestazioni si ridurranno gradualmente.

• Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino alla scarica completa, quindi ricaricarla completamente prima di riutilizzarla. Ricaricare una batteria non completamente consumata, si tradurrà in una durata ridotta. In questo caso, ripetere più volte l'intero ciclo di carica/ scarica.

• Evitare di ricaricare la batteria per tutta la notte.

IMPORTANTE

Questo dispositivo è progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

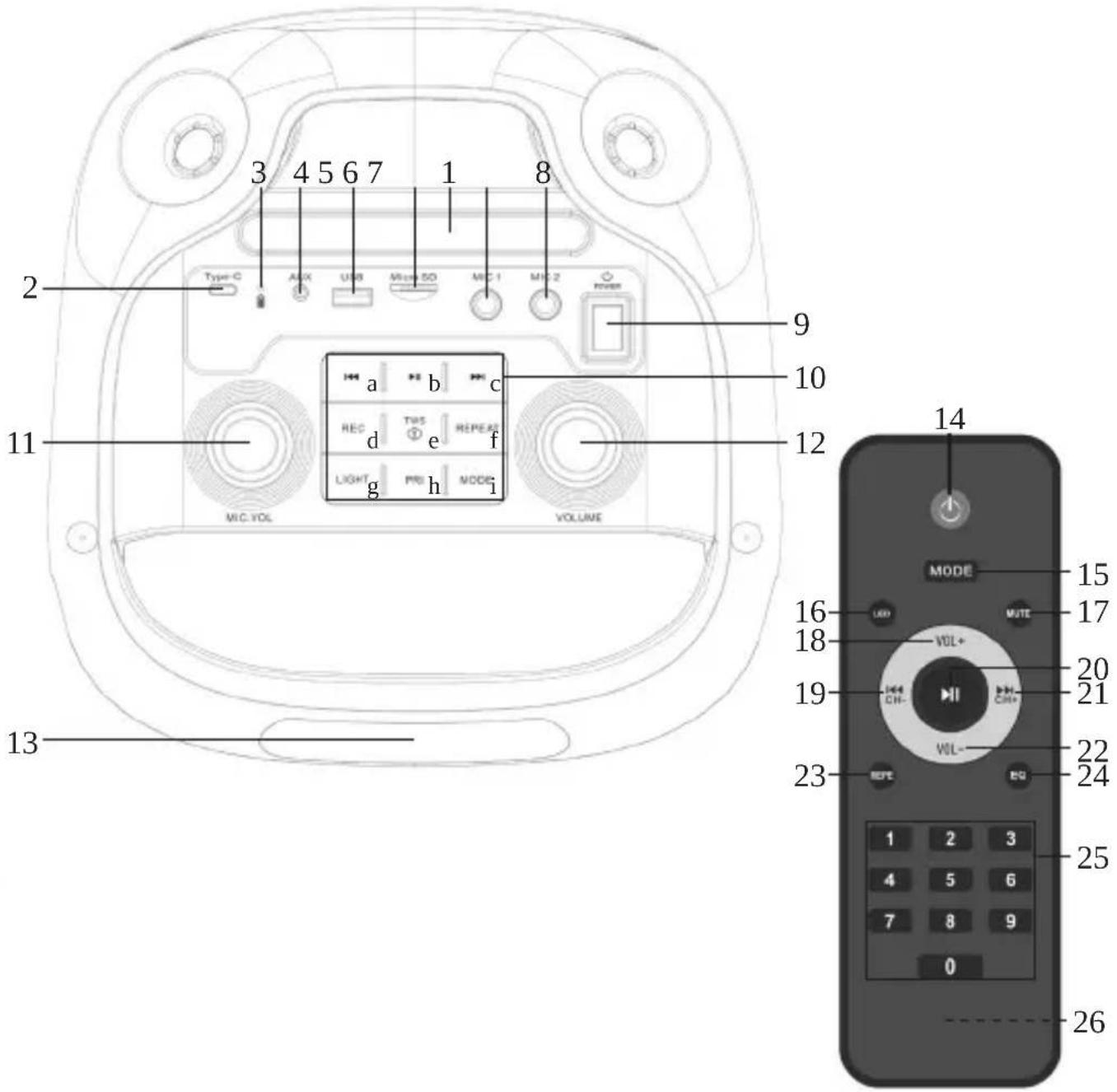

DESCRIZIONE COMANDI

2 3 4 5 6 7 1 8 Type-C AUX USB MicroSD MIC-1 MIC-2 POWER 9 10 11 a b c REC TWS REPEAS d e f LIGHT PRO MODE i MIC-VOL VOLUME 12 13 14 MODE 15 16 MUTE 17 18 VOL+ 20 19 CH+ CH+ 21 VOL- 22 23 EQ 24 25 1 2 3 4 5 6 7 8 9 0 26

COMANDI UNITÀ

1. Supporto smartphone/ Tablet
2. Presa Alimentazione 5V Type-C
3. Indicatore Led di carica
4. Ingresso AUX (3.5mm)
5. Ingresso USB
6. Slot memoria microSD
7. Ingresso Microfono1
8. Ingresso Microfono2
9. Interruttore ON/OFF
   10a. Tasto, traccia precedente
   10b. Tasto, Play/Pausa

10c. Tasto, traccia successiva
10d. Tasto REC, registrazione
10e. Tasto TWS, premere per 3 sec. per la funzione TWS
10f. Tasto REPAT, ripetizione
10g. Tasto LIGHT, premere per selezionare l'effetto disco light
10h. Tasto PRI, priorità microfono
10i. Tasto MODE, selezione modalità
11. Volume microfono/Echo
12. Volume master/Toni
13. Display

TELECOMANDO

1. Tasto ⏻, Stand-by/ accensione
2. Tasto MODE, selezione modalità
3. Tasto LED: Premere una volta per selezionare l'effetto disco light
4. Tast MUTE, disattivazione audio
5. Tasto VOL+, aumento volume

6. Tasto 📋CH-, traccia precedente

7. Tasto Play/Pausa

8. Tasto ▶/CH+, traccia successiva
9. Tasto VOL-, diminuzione volume
10. Tasto REPE, ripetizione
11. Tasto EQ, equalizzazioni predefinite
12. Tasti numerici, selezione diretta
13. Vano batterie

SOSTITUZIONE BATTERIA DEL TELECOMANDO

Attenzione: batterie non incluse

1. Aprire il vano batterie posto sul retro del telecomando(26).
2. Inserire 2 batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida all'interno del vano batterie.
3. Richiudere il vano batterie.

IMPORTANTE

• Smaltire le batterie usate nel rispetto delle normative sul riciclaggio nella propria zona.
• Pericolo di esplosione se la batteria viene sostituita in modo errato.
• Sostituire solo con lo stesso tipo o equivalente.
• Se il telecomando non viene utilizzato per lunghi periodi, la batteria può perdere liquido e danneggiare il telecomando, sostituirlo con uno nuovo se si dovesse verificare.
• NON cortocircuitare le batterie o gettarle nell'acqua, nella spazzatura generale o nel fuoco.

RICARICA DELLA BATTERIA

1. Ad apparecchio spento, collegare il cavo in dotazione alla presa Type-C(2) del dispositivo. Collegare il cavo ad un alimentatore (non in dotazione) da 5V-2A e quest'ultimo ad una presa di rete;
2. L'indicatore led rosso(3) si accenderà;
3. A carica ultimata l'indicatore led rosso(3) si spegnerà.

Con batteria in esaurimento, l'ultimo segmento dell'icona batteria presente sul display lampeggerà per un certo tempo, poi l'apparecchio si spegnerà automaticamente.

Nota: Per una buona durata della batteria è consigliato tenere l'apparecchio spento durante la fase di ricarica.

Se non diversamente specificato, i comandi descritti di seguito valgono sia per l'unità che per il telecomando.

ACCENSIONE/SPEGNIMENTO

• Agire sull'interruttore di accensione/spegnimento(9) per accendere e spegnere l'apparecchio (posizione "I" acceso, posizione "O" spento).
• Premere il tasto ⏻(14) sul telecomando per portare l'unità in modalità stand-by; premerlo nuovamente per riaccendere l'unità.

UTILIZZO DEL MICROFONO

1. Collegare il microfono fornito nella presa MIC1(7) o MIC2(8);
2. Accenderlo utilizzando l'interruttore posto sul suo corpo.

REGOLAZIONE VOLUME/ MUTE/ TONI/ VOLUME MIC/ ECHO/ EQ

1. Ruotare la manopola del Volume master(12) in senso orario/antiorario per aumentare/diminuire il volume dell'apparecchio. Premere il tasto MUTE(17) del telecomando per silenziare l'apparecchio, ripremerlo per tornare al normale ascolto;
2. Premere e ruotare la manopola del Volume master(12) per la regolazione dei toni alti e bassi;
3. Ruotare la manopola del Volume microfono(11) in senso orario/antiorario per aumentare/diminuire il volume del microfono;
4. Premere e ruotare la manopola del Volume microfono(11) per la regolazione dell'effetto echo;
5. Premere più volte il tasto EQ(24) del telecomando per variare la dinamica audio scegliendo tra quelle preimpostate: NOR, POP, ROCK, JAZZ, CLAS, CUT.

DISCO-LIGHT

Per variare gli effetti Disco-Light premere più volte il tasto LIGHT(10a), i vari effetti luminosi verranno distinti sul display con: Led1, Led2, Led3, Led4, Led5, Led6, OFF. Selezionare "OFF" per disattivare completamente l'illuminazione Led frontale.

MODALITÀ RADIO FM (PRESENTE SOLO PER VERSIONI EXPORT)

1. Accendere l'apparecchio e premere il tasto MODE(10i) sull'unità più volte fino a quando sul display comparirà l'indicazione della frequenza;
2. Premere il tasto (Ob) sull'unità per attivare la ricerca e memorizzazione automatica delle emittenti (la radio inizia una ricerca automatica delle stazioni radio e le salva automaticamente in memoria). Il numero delle stazioni memorizzate dipende dal segnale radio nella vostra zona;
3. Una volta completata la scansione, utilizzare i tasti (10a) e (10c) sull'unità, per muoversi tra i preset delle stazioni salvate.

Note:

• La ricezione in FM dipende molto dal luogo dove è posto l'apparecchio.
• La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione di programmi radio, in questo caso allontanate l'apparecchio.

1. Posizionare lo speaker vicino al dispositivo Wireless da accoppiare e accendere l'apparecchio;
2. Selezionare la funzione Wireless premendo più volte il tasto MODE(10i) sull'unità; sul display comparirà la scritta "BLUE" lampeggiante;
3. Seguire le istruzioni del vostro dispositivo Wireless per ricercare lo speaker;
4. Ricercare lo speaker nominato "XF 650 KB" e inserire il PIN "0000" se richiesto;
5. Ad accoppiamento avvenuto la scritta "BLUE" sul display rimarrà fissa.

Note:

• L'altoparlante Wireless funziona solamente con una connessione alla volta.
• La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione, in questo caso allontanate l'apparecchio.

COMANDI DISPONIBILI IN MODALITÀ WIRELESS

• Avviare la riproduzione sonora dal vostro dispositivo Wireless;
• Premere una volta il tasto (10a) per passare alla traccia precedente, premere una volta il tasto (10c) per passare alla traccia successiva.
• Premere il tasto (10b) per mettere in pausa; premerlo nuovamente per riprendere la riproduzione.

COLLEGAMENTO TWS

La tecnologia TWS consente all'utente di effettuare una connessione wireless tra due altoparlanti dello stesso modello e compatibili con la funzione TWS.

1. Disattivare la funzione Wireless sul telefono o altro dispositivo;
2. Accendere entrambi i diffusori e selezionare su entrambi la modalità "Wireless";
3. Premere per 3 secondi il tasto TWS(10e) in uno dei diffusori, sul display comparirà la scritta "BLUE" lampeggiante. Si sentirà quindi un segnale acustico diverso per indicare che i due altoparlanti si sono collegati tra loro;
4. Attivare il Wireless sul telefono o altro dispositivo, ricercare ed accoppiare l'appa-recchio esterno all'altoparlante "XF 650 KB". Dopo la connessione sarà possibile riprodurre musica con il sistema stereo-altoparlante TWS.

Le regolazioni sull'altoparlante principale verranno replicate simultaneamente anche sull'altro altoparlante. Ad esempio, selezione del brano precedente e successivo, riproduzione e pausa.

Note:

• In caso di mancato accoppiamento tra i 2 altoparlanti, spegnere entrambi gli apparecchi e ripetere i passi 1, 2 e 3.
• La funzione TWS funziona solamente tra diffusori uguali o con altri diffusori che utilizzano lo stesso micro processore o soluzione.

MICRO SD CARD/USB

1. Inserire una scheda Micro SD nello slot(6) o una chiavetta USB nella presa(5) e accendere l'apparecchio;
2. La riproduzione partirà in automatico. In caso contrario premere più volte il tasto MODE(10i) sull'unità fino a far comparire sul display USB o TF;
3. Premere una volta il tasto (10a) per passare al brano precedente, premere una volta il tasto (10c) per passare al brano successivo;
4. Premere il tasto (10b) per mettere in pausa, premerlo nuovamente per riprendere la riproduzione;
5. Premere e tenere premuto il tasto (10a) o il tasto (10c) per retrocedere o avanzare velocemente nell'ascolto del brano. Rilasciare il tasto per tornare all'ascolto normale;
6. Tramite il tasto REPAT(10f) o il tasto REPE(23) del telecomando, è possibile attivare la funzione di ripetizione del brano (ONE=ripete il singolo brano, ALL=ripete tutti i brani presenti);
7. Utilizzare i tasti numerici(25) del telecomando per la selezione diretta di un brano.

AUX

1. Collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack da 3,5mm all'ingresso AUX(4);
2. Premere il tasto MODE(10i) sull'unità più volte fino a quando sul display comparirà la scritta "AUX";
3. Regolare il dispositivo esterno dai propri comandi.

FUNZIONE REC

È possibile registrare il solo parlato del microfono su memoria microSD/USB:

1. Inserire una memoria micro SD o una memoria USB nei rispettivi ingressi;
2. Tenere premuto il tasto REC(10d) per avviare la registrazione; sul display compare la scritta CARD RECO o USB RECO seguita poi dal tempo di inizio registrazione;
3. Premere il tasto REC(10d) per interrompere la registrazione e avviare l'ascolto della registrazione appena effettuata;
4. Premere il tasto REC(10d) per avviare l'ascolto delle registrazioni presenti sulla memoria microSD/USB.

Nota: registrando dal microfono, è plausibile la presenza di un certo rumore di fondo sulla registrazione.

CARATTERISTICHE TECNICHE

Potenza Totale: 100W
Banda di frequenza FM: 87,5MHz - 108MHz
Risposta in frequenza: 60Hz - 18KHz
Rapporto segnale rumore: ....>70dB
Sensibilità di ingresso: 88±3dB
Impedenza: 4Ω
Potenza max di trasmis. Wireless:....0,8mW
Frequenza di trasmissione Wireless: ......2,4GHz
Alimentazione: ......Batteria al Lithio 7,4V --- 4000mA
Dimensioni: 250(L) x 262(P) x 565(A) mm
Peso: 6,6Kg

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE Attenzione: l'operazione di rimozione e smaltimento è riservata esclusivamente al personale tecnico specializzato!

1. Rimuovere le viti che fissano il pannello superiore dei comandi;
2. Sollevare il pannello superiore;
3. Individuare e rimuovere la batteria dal suo alloggiamento.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014.

USE NOTES

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura XF 650 KB è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet

22 PAP RACCOLTA CARTA Verdita lo disposizioni del suo Comune

CE
