Tipo di prodotto	Cassa attiva
Marca	Denon DJ
Modello	Axis 8
Alimentazione	Rete elettrica (cavo di alimentazione incluso)
Ingresso 1	XLR/TRS 6,35 mm con selettore Line/Mic
Ingresso 2	XLR/TRS 6,35 mm e RCA
Uscita Thru	XLR
Selettore Input 1/Mix	Determina il segnale di uscita Thru (Ingresso 1 o Mix)
Equalizzazione	Flat o Boost
Volume	Regolazione per canale
Indicatori	LED alimentazione e LED clipping
Montaggio	A piatto o su asta (base 36 mm per asta 35 mm)
Ventilazione	Foro e ventola interna
Fusibile	Sostituzione con calibro appropriato
Cavi inclusi	Cavo di alimentazione
Accessori venduti separatamente	Asta di supporto, cavi audio

Domande frequenti - Axis 8 Denon DJ

Come collegare un microfono all'Axis 8?

Collega un microfono dinamico all'ingresso 1 utilizzando un cavo XLR o TRS 6,35 mm. Assicurati che il selettore Line/Mic sia impostato su Mic.

Posso usare un microfono a condensatore?

No, utilizza solo microfoni dinamici a meno che non si utilizzi un'alimentazione phantom esterna.

Come collegare più casse in serie?

Collega l'uscita Thru di una cassa all'ingresso 1 della cassa successiva utilizzando un cavo XLR. Regola il selettore Input 1/Mix a seconda delle esigenze.

Come configurare la modalità Mix per l'uscita Thru?

Premi il selettore Input 1/Mix per attivarlo. L'uscita Thru trasmetterà quindi il segnale mono combinato dei due ingressi.

Cosa fare se l'indicatore di clipping diventa rosso?

Se l'indicatore rimane rosso, riduci il volume della sorgente audio per evitare distorsioni o la protezione della cassa.

Che tipo di cavo usare per l'ingresso 1?

Utilizza un cavo XLR o TRS 6,35 mm (non incluso) per collegare una sorgente audio all'ingresso 1.

Come montare la cassa su un'asta?

Solleva con cura la cassa e posiziona la base di 36 mm del pannello inferiore sopra un'asta da 35 mm o un supporto per cassa.

Posso impilare più casse Axis 8?

Sì, puoi impilare più casse Axis (8 o 12) in colonna, assicurandoti che i piedini delle casse superiori siano posizionati nei 4 incavi della cassa inferiore.

Cosa fare se il fusibile è danneggiato?

Solleva la linguetta del fusibile e sostituiscilo con un fusibile di calibro appropriato (stampato sotto l'ingresso di alimentazione). L'uso di un calibro inappropriato potrebbe danneggiare l'apparecchio.

Come pulire la cassa?

Utilizza un panno asciutto e non abrasivo. Non utilizzare prodotti chimici. Assicurati che la cassa sia spenta e scollegata prima della pulizia.

MANUALE UTENTE Axis 8 Denon DJ

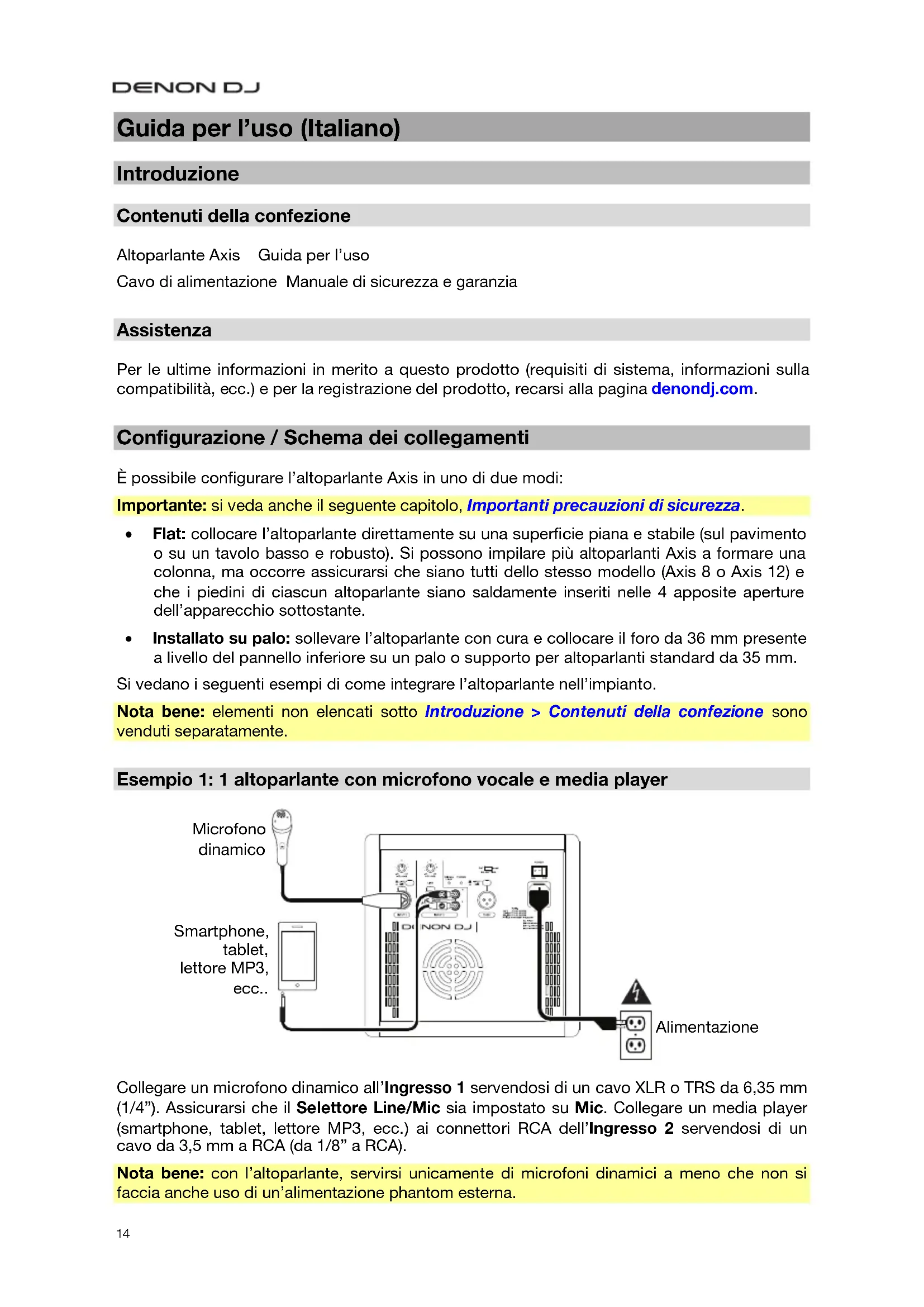

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Altoparlante Axis Guida per l'uso

Cavo di alimentazione Manuale di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina denondj.com.

Configurazione / Schema dei collegamenti

É possible configurare l'altoparlante Axis in uno di due modi:

Importante: si veda anche il seguente capitolo, Importanti precauzioni di sicurezza.

• Flat: collocare l'altoparlante direttamente su una superficie piana e stabile (sul pavimento o su un tavolo basso e robusto). Si sono impilare più altoparlanti Axis a formare una colonna, ma occorre assicurarsi che siano tutti dello stesso modello (Axis 8 o Axis 12) e che i piedini di ciascun altoparlante siano saldamente inseriti nelle 4 apposite aperture dell'apparecchio sottostante.
• Installato su palo: sollevare l'altoparlante con cura e collocare il foro da 36 mm presente a livello del pannello inferiore su un palo o supporto per altoparlanti standard da 35 mm.

Si vedano i seguenti esempi di come integrare l'altoparlante nell'impiano.

Nota bene: elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separamente.

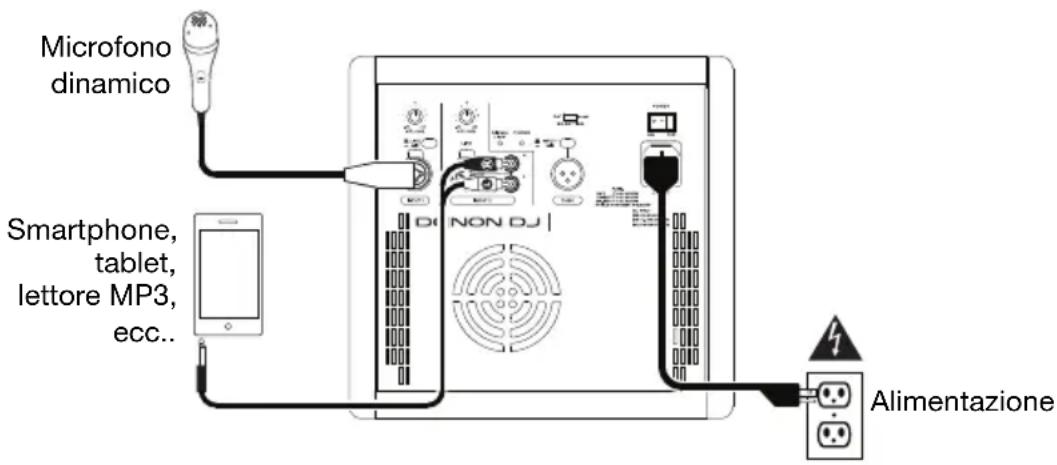

Esempio 1: 1 altoparlante con microfono vocale e media player

Collegare un microfono dinamico all'Ingresso 1 servendosi di un cavo XLR o TRS da 6,35 mm (1/4"). Assicurarsi che il Selettore Line/Mic sia impostato su Mic. Collegare un media player (smartphone, tablet,lettore MP3, ecc.) ai connettori RCA dell'Ingresso 2 servendosi di un cavo da 3,5 mm a RCA (da 1/8" a RCA).

Nota bene: con l'altoparlante, servirsi unicamente di microfoni dinamici a meno che non si faccia又能 uso di un'alimentazione phantom esterna.

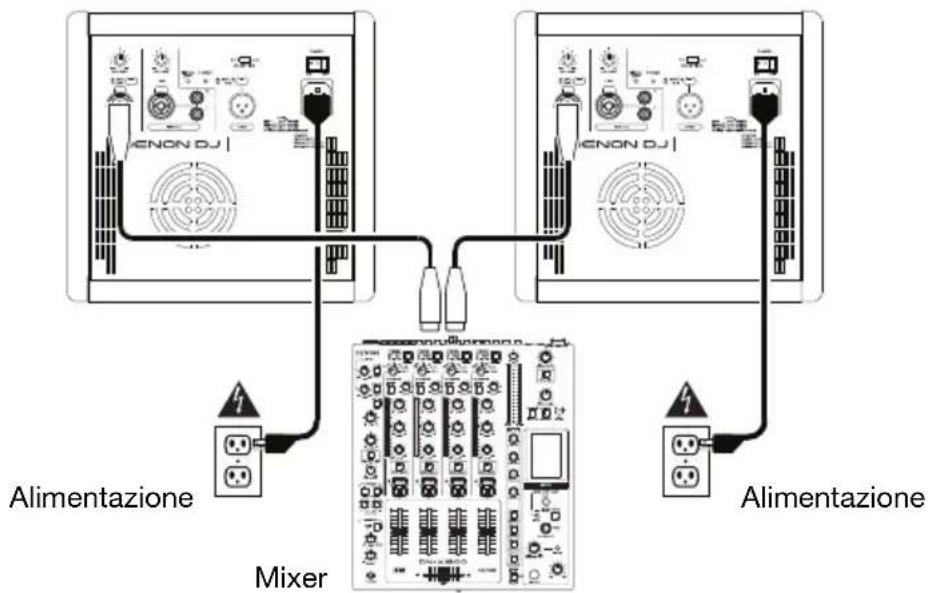

Esemblio 2: 2 altoparlanti con un mixer

Collegare le uscite sinistra e destra del proprio mixer all'Ingresso 1 di ciascun altoparlante servendosi di cavi XLR o TRS da 6,35 mm (1/4"). Assicurarsi che i Selettori Line/mic siano impostati su Line (linea).

Suggerimento: per inviare lo stesso mix a entrambi gli altoparlanti, collegare entrambi i canali del mixeragli Ingressi 1 e 2 di un altoparlante, impostarne il Selettore Input 1/Mix su Mix, quindi collegare l'uscita Thru di tale altoparlante all'Ingresso 1 dell'altro altoparlante. Entrambi gli altoparlanti suoneranno identici mix mono sommati.

Suggerimento: per aggiungere altoparlanti di estensione in una configurazione a margherita, collegare l'Uscita Thru all'ingresso dell'altoparlante aggiuntivo. Assicurarsi di posizionare il selettore Ingresso 1/Mix sull'impostazione desiderata.

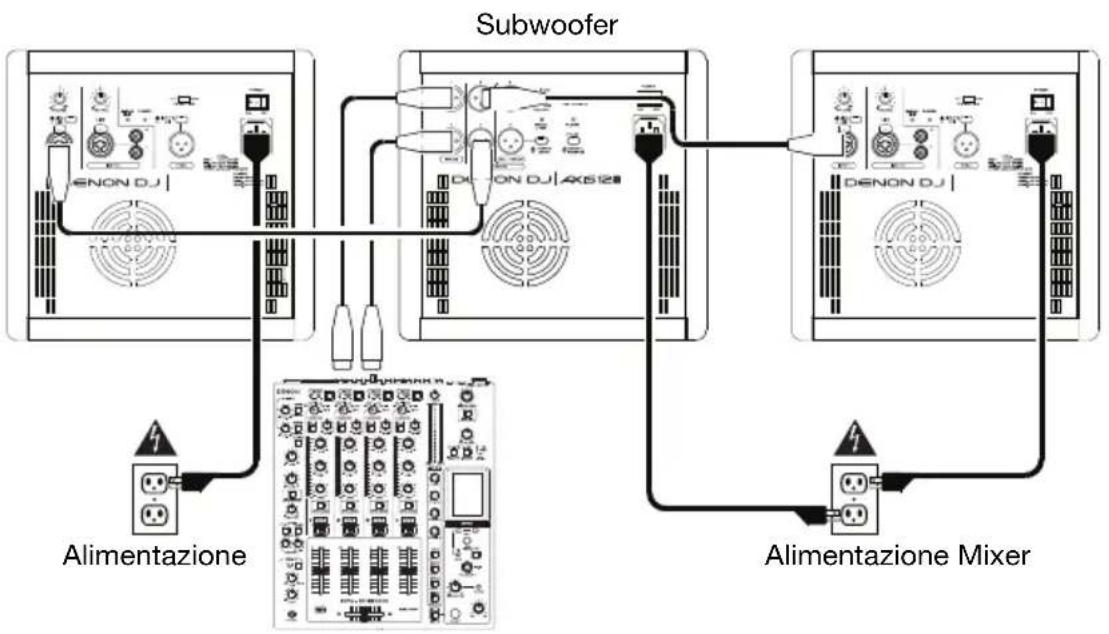

Esempio 3: 1 subwoofer e 2 altoparlanti con un mixer

Servendosi di cavi XLR o TRS da 6,35 mm (1/4"), collegare le uscite sinistra e destra del mixer agli ingressi del subwoofer, quindi collegare ciascuna uscita passa alto del subwoofer all'Ingresso 1 di ciasm un altoparlante. Assicurarsi che i Selettori Line/mic siano impostati su Line (linea).

Importanti precauzioni di sicurezza

Nota bene: Denon DJ e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Denon DJ e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato alla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Installazione su supporto

• A Installare sempre gli altoparanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostener il peso dell'altoparlante. Inoltre, rispetto delleindicazioni di sicurezza specificate dal produttore.
  Non montare più altoparlanti sullo stesso supporto o palo.
• Assicurarsi sempre che il supporto o il palo si trovi su una superficie pianà, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.
• Ispezionare il supporto (o il palo o la minuteria adesso associata) prima di ciascun utilizzato e non serviri dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario aggiuungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli similii a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati cui causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in excesso rispetto ai limiti indicate cui causare la perdita dell'udito. Quando si utilizzato attrezzature in grado di generate elevati SPL, serviri di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno SPL (dB) Esempio
8	90	Piccolo
6	92	Treno
4	95	Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5	102	Macchina
1	105	Fabbrica
0,50	110	Aeroporto
0,25 (15 minuti) o meno	115 Concerto Rock

conce

ribadi di

Caratteristiche

Pannello posteriore

1. Ventola di raffreddamento: Maintain e I'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento. Questa ventola opera come necessario per regolare la temperatura interna dell'amplificatore. Per via di minime differenze a livello delle tolleranzhe dei componenti elettrici, è normale che la velocità e il comportamento della ventola cambino da un appearechio all'alto. Tale varianza non influisce sulle prestazioni dell'apparechio.
2. Ingresso di alimentazione: collegare il cavo di alimentazione in dotazione a quello ingresso, quando collegare l'alto capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l'interrottore di alimentazione sia su "off" al momento di collegare e scollegare il cavo.

1. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostiturlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata在整个过程) o l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata più danneggiare l'apparecchio e/o il fusibile.
2. Interruttore di alimentazione: accende e spegne l'altoparlante. Assicurarsi che le manopole Volume di Ingresso siano impostate su "zero" prima di accenderlo.
3. LED di alimentazione: si illumina quando l'altoparlante è acceso.
4. Ingresso 1: servirsi di un cavo standard XLR o TRS da 6,35 mm (1/4") (non in dotazione) per collegare una fonte audio a quello ingresso, e impostare il Selettore Line/Mic in maniera adeguata.
5. Ingresso 2 (XLR o TRS da 6,35 mm): servirsi di un cavo standard XLR o TRS da 6,35 mm (1/4^) (non in dotazione) per collegare una fonte audio a quello ingresso. Il segnale inviato qui sare alla mixato con il segnale inviato ai connettori RCA di quello ingresso.
6. Ingrasso 2 (RCA): servirsi di un cavo standard RCA per collegare una fonte audio a questo ingressso. Il segnale inviato qui sare mixato con il segnale inviato ai connettori XLR+6,35 mm (1 / 4^ ) di quello ingressso.
7. Selettore Line/Mic: impostare quello interrottore su Linea quando si utilizesza una fonte audio a livello di linea collegata all'Ingresso 1. Impostare quello interrottore su Mic quando si utilizesza un microfono collegato all'Ingresso 1.
8. Volume di ingresso: girare esta manopola per regolare il volume di ingresso del canale.
9. LED Signal/Limit (segnale/limite): Anything that is visible to the user is considered to be a segment of the light. It is also possible to see things that are not visible to the user, such as the sun, moon, stars, and even the stars themselves. The light is considered to be a segment of the light when it is visible to the user.
10. Uscita Thru: servirsi di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un'alto altoparlante. Il segnale inviato da但这a uscita dipende dall'impostazione del Selettore Ingrasso 1/Mix.
11. Selettore Ingrasso 1/Mix: premere quello interrottore per determinare il segnale audio inviato dall'Uscita Thru:

Ingresso 1 (sollevato): il segnale Ingresso 1 viene inviato dall'Uscita Thru, post-Volume Ingresso.
- Mix (premuto): il mix mono sommato di entrambi gli Ingressi viene inviato dall'uscita Thru, post Volume Ingresso.

1. Impostazione EQ: configurare quello interrottore in modo da determinare l'equalizzazione dell'altoparlante:

2. Flat: i livelli delle frequenze del segnale di uscita saranno gli stessi del segnale di ingressso. Consiglio di utilizzato questo tipo di configurazione se si intendono apportare regulazioni EQ su un mixer esterno.

3. Boost: le frequenza basse e alte saranno incrementate leggermente, quando le frequenze intermedie saranno ridotte leggermente. Consigliamo quello tipo di configurazione per livelli di ascolto più bassi.
