Produkttyp	Aktivlautsprecher
Marke	Denon DJ
Modell	Axis 8
Stromversorgung	Netzbetrieb (Stromkabel enthalten)
Eingang 1	XLR/TRS 6,35 mm mit Line/Mic-Schalter
Eingang 2	XLR/TRS 6,35 mm und RCA
Thru-Ausgang	XLR
Input 1/Mix-Schalter	Bestimmt das Thru-Ausgangssignal (Eingang 1 oder Mix)
Entzerrung	Flat oder Boost
Lautstärke	Kanalregelung
Anzeigen	LED Betriebsanzeige und LED Clipping-Anzeige
Montage	Flach oder auf Ständer (36 mm Aufnahme für 35 mm Stange)
Belüftung	Öffnung und interner Lüfter
Sicherung	Ersatz durch Sicherung mit passender Nennstromstärke
Enthaltene Kabel	Stromkabel
separat erhältliches Zubehör	Ständer, Audiokabel

Häufig gestellte Fragen - Axis 8 Denon DJ

Wie schließe ich ein Mikrofon an den Axis 8 an?

Schließen Sie ein dynamisches Mikrofon an den Eingang 1 mit einem XLR- oder 6,35-mm-Klinkenkabel an. Stellen Sie sicher, dass der Line/Mic-Schalter auf Mic eingestellt ist.

Kann ich ein Kondensatormikrofon verwenden?

Nein, verwenden Sie nur dynamische Mikrofone, es sei denn, Sie verwenden eine externe Phantomspeisung.

Wie schließe ich mehrere Lautsprecher in Reihe an?

Verbinden Sie den Thru-Ausgang eines Lautsprechers mit dem Eingang 1 des nächsten Lautsprechers über ein XLR-Kabel. Stellen Sie den Input 1/Mix-Schalter nach Bedarf ein.

Wie konfiguriere ich den Mix-Modus für den Thru-Ausgang?

Drücken Sie den Input 1/Mix-Schalter, um ihn zu aktivieren. Der Thru-Ausgang überträgt dann das kombinierte Monosignal der beiden Eingänge.

Was tun, wenn die Clipping-LED rot wird?

Wenn die Anzeige rot bleibt, verringern Sie die Lautstärke der Audioquelle, um Verzerrungen oder das Einsetzen der Lautsprecherschutzschaltung zu vermeiden.

Welches Kabel soll ich für den Eingang 1 verwenden?

Verwenden Sie ein XLR- oder 6,35-mm-Klinkenkabel (nicht im Lieferumfang), um eine Audioquelle an den Eingang 1 anzuschließen.

Wie montiere ich den Lautsprecher auf einer Stange?

Heben Sie den Lautsprecher vorsichtig an und setzen Sie die 36-mm-Aufnahme auf der Unterseite auf eine 35-mm-Stange oder einen Lautsprecherständer.

Kann ich mehrere Axis 8 Lautsprecher stapeln?

Ja, Sie können mehrere Axis-Lautsprecher (8 oder 12) zu einer Säule stapeln, indem Sie sicherstellen, dass die Füße der oberen Lautsprecher in die 4 Aussparungen des unteren Lautsprechers gesetzt werden.

Was tun, wenn die Sicherung defekt ist?

Heben Sie die Sicherungslasche an und ersetzen Sie die Sicherung durch eine Sicherung mit der passenden Nennstromstärke (unter der Strombuchse aufgedruckt). Die Verwendung einer falschen Sicherung kann das Gerät beschädigen.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Keine chemischen Reinigungsmittel verwenden. Stellen Sie sicher, dass der Lautsprecher ausgeschaltet und vom Netz getrennt ist, bevor Sie ihn reinigen.

BEDIENUNGSANLEITUNG Axis 8 Denon DJ

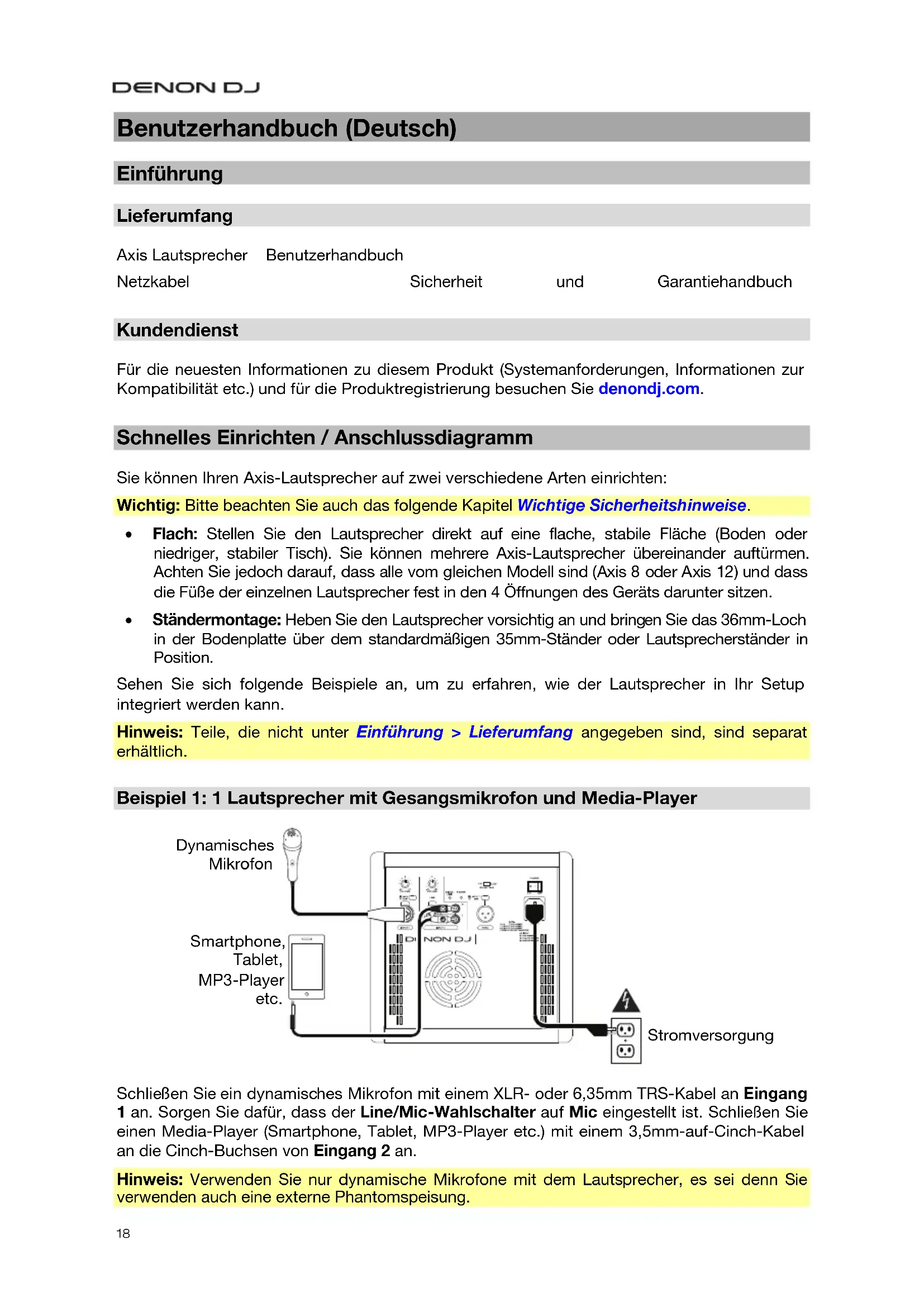

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Axis Laufsprecher Benutzerhandbuch

Netzkabel

Sicherheit

und

Garantiehandbuch

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie denondj.com.

Schnelles Einrichten / Anschlussdiagramm

Sie konnen ihren Axis-Lautsprecher auf zwei verschiedene Arten einrichten:

Wichtig:itte beachten Sie auch das folgende Kapitel Wichtige Sicherheitshinweise.

• Flach: Stellen Sie den Laufsprecher direkt auf eine flache, stabile Fläche (Boden oder niedriger, stabiler Tisch). Sie können mehrere Axis-Laufsprecher überinander auftürmen. Achten Sie jedoch darauf, dass alle vom gleichen Modell sind (Axis 8 oder Axis 12) und dass die Fuß der einzelnen Laufsprecher fest in den 4 Öffnungen des Geräts darunter sitzen.
• Ständermontage: Hebien Sie den Laufsprecher vorsichtig an und bringen Sie das 36mm-Loch in der Bodenplatte über dem standardmäßigen 35mm-Ständer oder Laufsprecherständer in Position.

Sehen Sie sich folgende Beispiele an, um zu erfahren, wie der Laufsprecher in Ihr Setup integriert werden kann.

Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

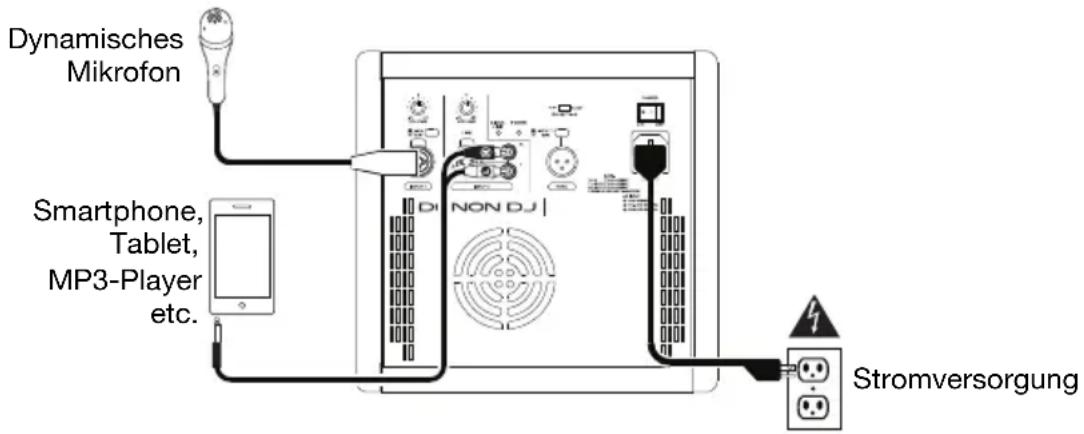

Beispiel 1: 1 Lautsprecher mit Gesangsmikrofon und Media-Player

SchlieBen Sie ein dynamisches Mikrofon mit einem XLR- oder 6,35mm TRS-Kabel an Eingang 1 an. Sorgen Sie damit, dass der Line/Mic-Wahlschalter auf Mic eingestellt ist. SchlieBen Sie einen Media-Player (Smartphone, Tablet, MP3-Player etc.) mit einem 3,5mm-auf-Cinch-Kabel an die Cinch-Buchsen von Eingang 2 an.

Hinweis: Verwenden Sie nur dynamische Mikrofone mit dem Lautsprecher, es sei dann Sie verwenden auch eine externe Phantomspeisung.

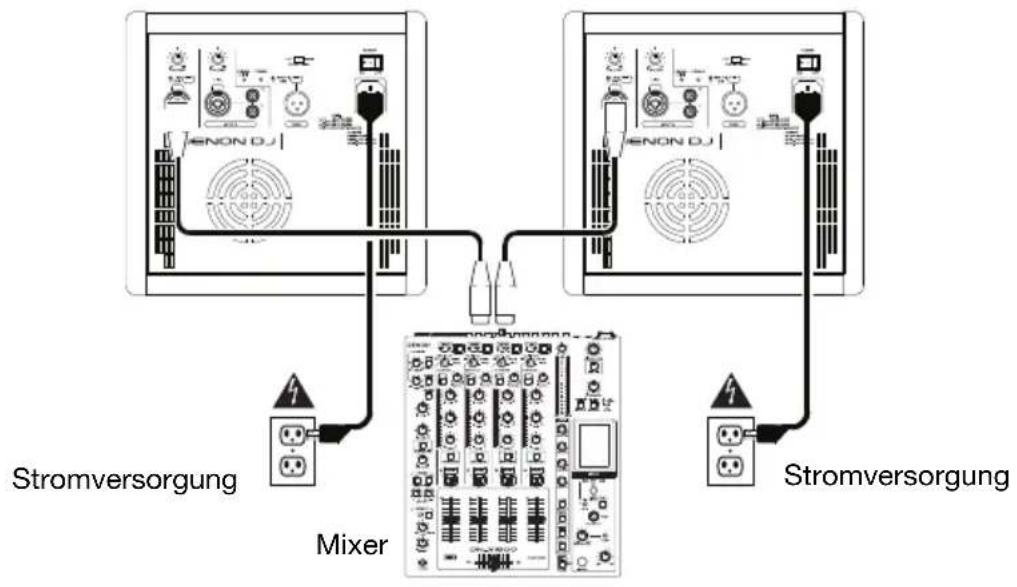

Beispiel 2: 2 Laufsprecher mit Mixer

Verbinden Sie den linken und rechten Ausgang Ihres Mixers mit Eingang 1 jeder Laufsprechers mit einem XLR- oder 6,35mm Klinkenkabel. Sorgen Sie dazu, dass die Line/Mic-Wahlschalter auf Line eingestellt sind.

Tipp: Um den gleichen Mix an beiden Laufsprecher zu senden, verbinden Sie beim Kanäle Ihr's Mixers mit den Eingängen 1 und 2 eines Laufsprechers, stellen seinen Eingang 1/Mix-Wahlschalter auf Mix und verbinden dann den Thru-Ausgang deses Laufsprechers mit dem Eingang 1 des anderen Laufsprechers. Beide Laufsprecher spielen dann identische, summierte Mono-Mixes.

Tipp: Um weitere Laufsprecher in einer "verketteten" Konfiguration hinzuzufügen, schreiben Sie den Thru-Ausgang an den Eingang ihrer Zusatzlautsprecher. Achten Sie darauf, dass der Eingang 1/Mix-Wahlschalter auf den gewündsten Wert eingestellt ist.

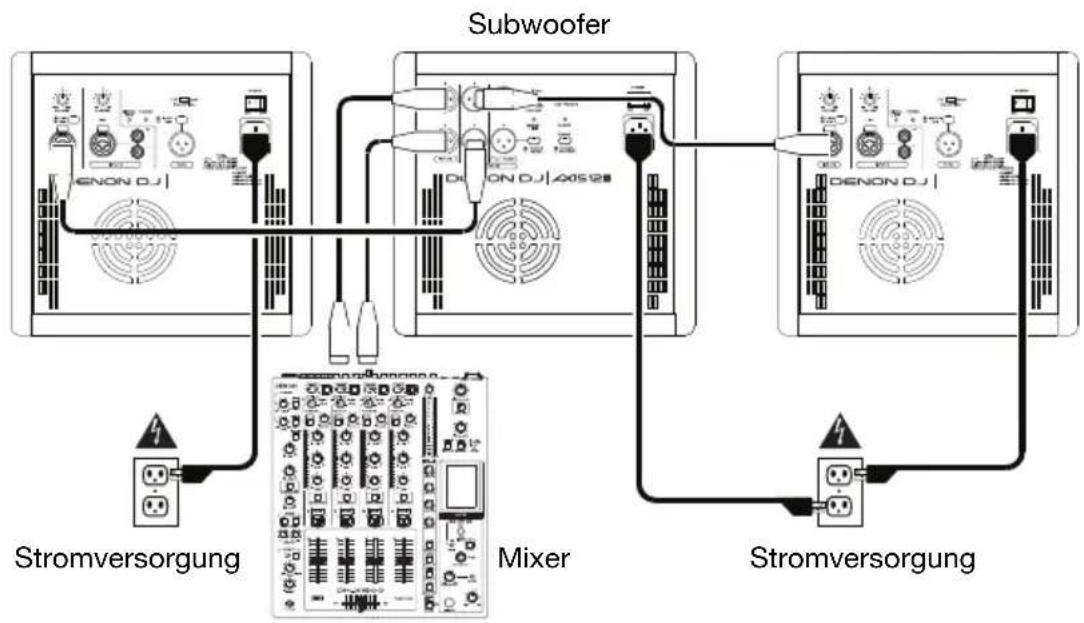

Beispiel 3: 1 Subwoofer und 2 Lautsprecher mit Mixer

Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel oder 6,35mm TRS-Kabel mit dem Eingang Ihres Subwoofoers und schlieben dann den Hochpassausgang des Subwoofoers an den Eingang 1 jeder Lautspechers an. Sorgen Sie dazu, dass die Line/Mic-Wahlschafter auf Line eingestellt sind.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Denon DJ und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Denon DJ und inMusic sind nicht für die missbrauchliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions- und Wartungsarbeiten verursacht wurde.itte beachten Sie auch das mitgelieferte Handbuch fur Sicherheitshinweise und Garantieinformationen.

Montage am Ständer

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Laufsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Laufsprechers halten kann. Beachten Sie außer dem alle Sicherheitshinweise des Herstellers.
Montieren Sie niemals mehrere Lautsprecher am selbst Stander oder Mast.
- Sorgen Sie stets davon, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig hereaus und sorgen Sie davon, dass die Beine keine Stolpergebnarf darstellen.
- Überprüfen Sie den Ständer (oder Mastamt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie die Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Laufsprechersystems an. Solche Konstruktionen können wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Laufsprecher alleine haben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie damit, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Laatsprecher vom Ständer oder Mast reiben kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA konnen Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen konnen, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines Konzert
6	92	Zug Desktop-Mo
4	95	U-Bahn
3	97	Leistungsstarke
2 100 Konzert mit klassischer Musik
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,50	110	Flughafen
0,25 oder weniger	115	Rock-Konzert

Funktionen

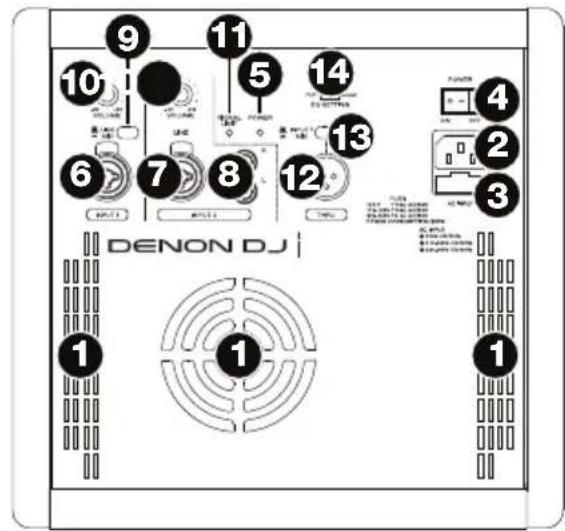

Rückseite

1. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnungarf Nie blockiert werden.Der Ventilator hinter der Lufungsöffnung kuhlt den Verstärker und verhindert, dass das Gerät überhitzt. Dieder Ventilator arbeitet nach Bedarf, um die Verstärkerinnentemperatur zu kontrollieren.Durch gingefugige Unterschiede bei den elektrischen Bauteiltoleranten ist es normal, dass die Lufterdrehzahl und das Verhalten von Gerät zu Gerät variieren. These Abweichung hat keinen Einfluss auf die Leistung des Geräts.
2. Stromversorgung: Verbinden Sie das mitgelieferte Netzkabel mit diesen Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter auf off steht, wenn Sie das Kabel anschließen oder abstecken.
3. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die

Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabbeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

1. Netzschalter: Schaltet den Laatsprecher ein/aus. Achten Sie darauf, dass der Eingangspegelregler auf "Null" stehen, bevor Sie den Laatsprecher einschalten.
2. Power-LED: Leuchtet, wenn der Lautsprecher eingeschaltet ist.
3. Eingang 1: Verwenden Sie ein Standard-XLR oder 6,35mm TRS-Kabel (nicht im Lieferumfang enthalten), um eine Tonquelle an diesen Eingang anzuschlieben und stellen Sie den Line/Mic-Wahlschalter entsprechend ein.
4. Eingang 2 (XLR oder 6,35mm TRS): Verwenden Sie ein handelsübliches 6,35mm Klinken- oder XLR-Kabel (nicht im Lieferumfang enthalten), um eine Tonquelle mit thisem Eingang zu verbinden. Das hier gesendete Signal wird mit dem Signal gemischt, das an die Cinch-Buchsen theses Eingangs gesendet wird.
5. Eingang 2 (Cinch): Verwenden Sie ein standardmäßiges Cinch-Kabel, um eine Tonquelle an diesen Eingang anzuschlieben. Das hier gesendete Signal wird mit dem Signal gemischt, das an die XLR+6,35mm Buchsen thesee Eingangs gesendet wird.
6. Line/Mic-Wahlschalter: Bringen Sie diesen Schalter in die Position Line, wenn Sie eine Line-Level-Audioquelle verwenden, die mit Eingang 1 verwendet wird. Bringen Sie diesen Schalter auf die Mic-Position, wenn Sie ein Mikrofon an Eingang 1 angeschlossen haben.
7. Eingangslautstärke: Drehen Sie diesen Regler, um die Eingangslautstärke des Kanals einzustellen.
8. Signal/Limit-LED: These LED leuchtet grün, wenn ein Audiosignal an den Laufsprecher gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei higherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.
9. Thru-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Laufsprechers zu verbinden. Das aus dieser Ausgang gesendete Signal hängt von der Einstellung des Eingang 1/Mix-Wahlschalters ab.

10. Eingang 1/Mix-Wahlschalter: Drucken Sie diesen Schalter, um das Audiosignal festzulegen, das aus dem Thru-Ausgang gesendet wird:

11. Eingang 1 (erhöht): Das Signal aus Eingang 1 wird aus dem Thru-Ausgang gesendet und ist dem Eingangspegel nachgeschaltet.

12. Mix (heruntergedrück): Der summierte Mono-Mix der beiden Eingänge wird aus dem Thru-Ausgang gesendet und ist dem Eingangspegelnachgeschäftet.

13. EQ-Einstellung: Verwenden Sie diesen Schalter, um die Lautsprecher-EQs festzulegen:

14. Flach: Die Frequenzpegel des Ausgangssignals und die des Eingangssignals bleiben identisch. Wir empfehlen diese Einstellung, wenn Sie beabsichtigen, EQ-Einstellungen auf einem externen Mixer vorzunehmen.

15. Boost: Die tiefen und hohen Frenzen werden etwas angehoben, während die mittleren Frenzen leicht abgesenkt werden. Wir empfehlen diese Einstellung bei niedriger Hörluststärke.
