BEDIENUNGSANLEITUNG Axis 12 Denon DJ

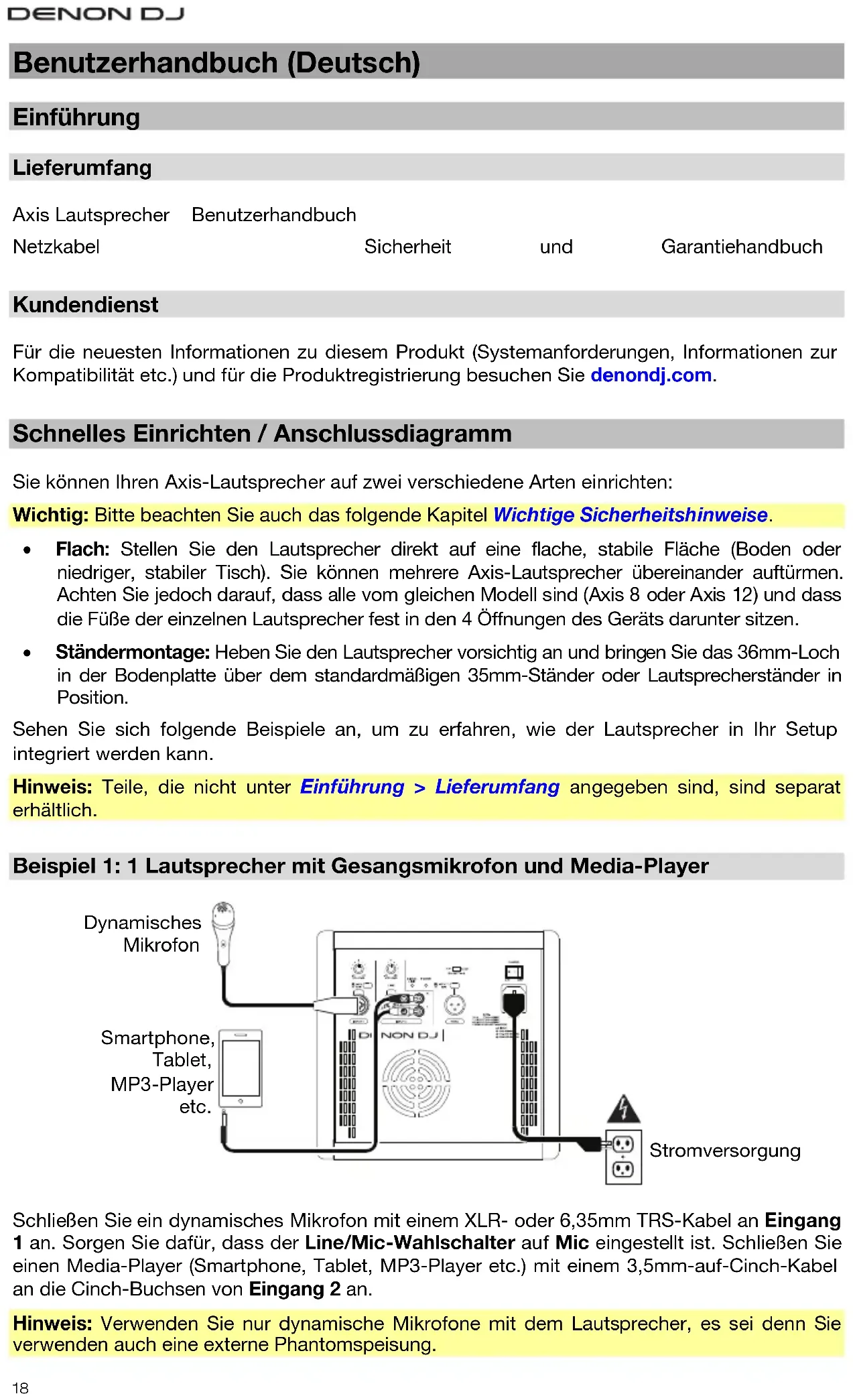

Benutzerhandbuch (Deutsch) Einführung Lieferumfang Axis Lautsprecher Benutzerhandbuch Netzkabel Sicherheit und Garantiehandbuch Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie denondj.com. Schnelles Einrichten / Anschlussdiagramm Sie können Ihren Axis-Lautsprecher auf zwei verschiedene Arten einrichten: Wichtig: Bitte beachten Sie auch das folgende Kapitel Wichtige Sicherheitshinweise.

• Flach: Stellen Sie den Lautsprecher direkt auf eine flache, stabile Fläche (Boden oder niedriger, stabiler Tisch). Sie können mehrere Axis-Lautsprecher übereinander auftürmen. Achten Sie jedoch darauf, dass alle vom gleichen Modell sind (Axis 8 oder Axis 12) und dass die Füße der einzelnen Lautsprecher fest in den 4 Öffnungen des Geräts darunter sitzen.

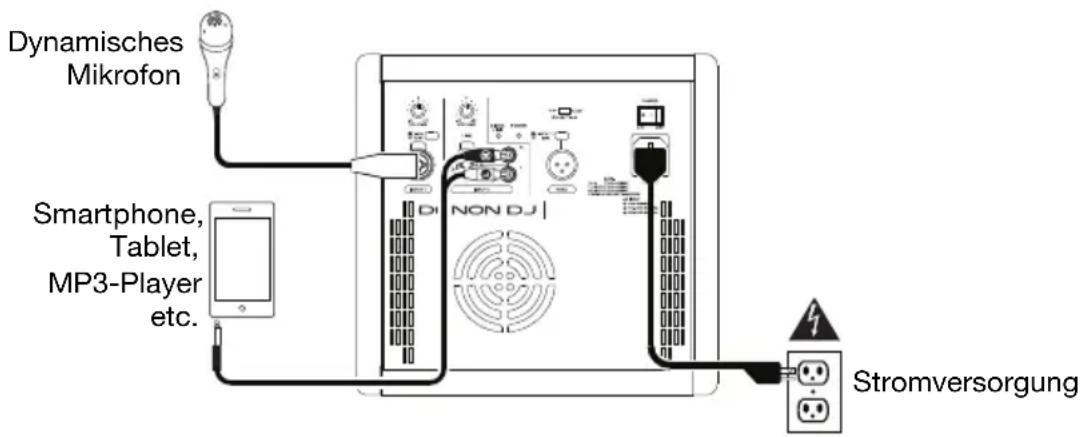

• Ständermontage: Heben Sie den Lautsprecher vorsichtig an und bringen Sie das 36mm-Loch in der Bodenplatte über dem standardmäßigen 35mm-Ständer oder Lautsprecherständer in Position. Sehen Sie sich folgende Beispiele an, um zu erfahren, wie der Lautsprecher in Ihr Setup integriert werden kann. Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Beispiel 1: 1 Lautsprecher mit Gesangsmikrofon und Media-Player

Schließen Sie ein dynamisches Mikrofon mit einem XLR- oder 6,35mm TRS-Kabel an Eingang 1 an. Sorgen Sie dafür, dass der Line/Mic-Wahlschalter auf Mic eingestellt ist. Schließen Sie einen Media-Player (Smartphone, Tablet, MP3-Player etc.) mit einem 3,5mm-auf-Cinch-Kabel an die Cinch-Buchsen von Eingang 2 an. Hinweis: Verwenden Sie nur dynamische Mikrofone mit dem Lautsprecher, es sei denn Sie verwenden auch eine externe Phantomspeisung. Dynamisches Mikrofon Smartphone, Tablet, MP3-Player etc. Stromversorgung19

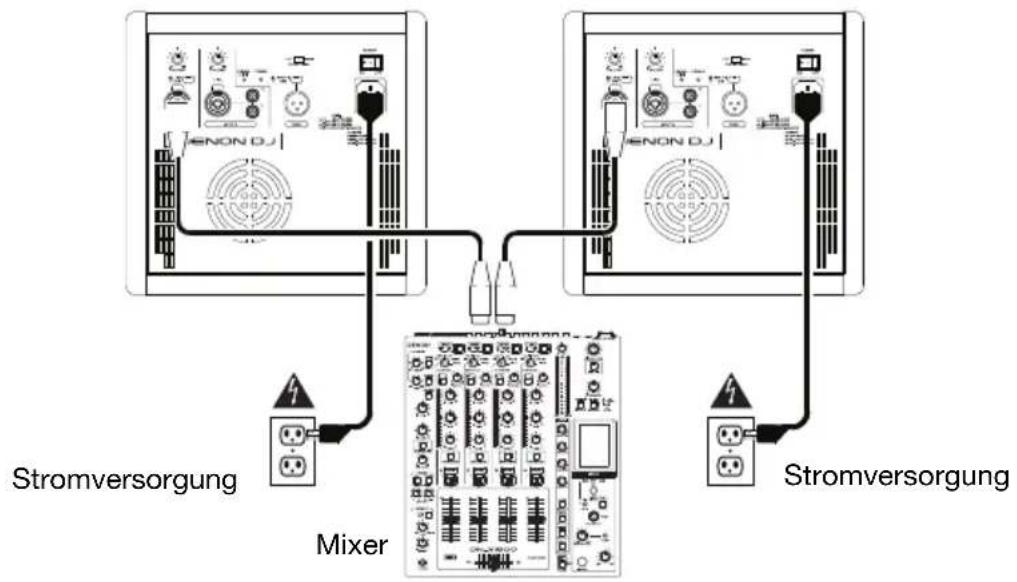

Beispiel 2: 2 Lautsprecher mit Mixer

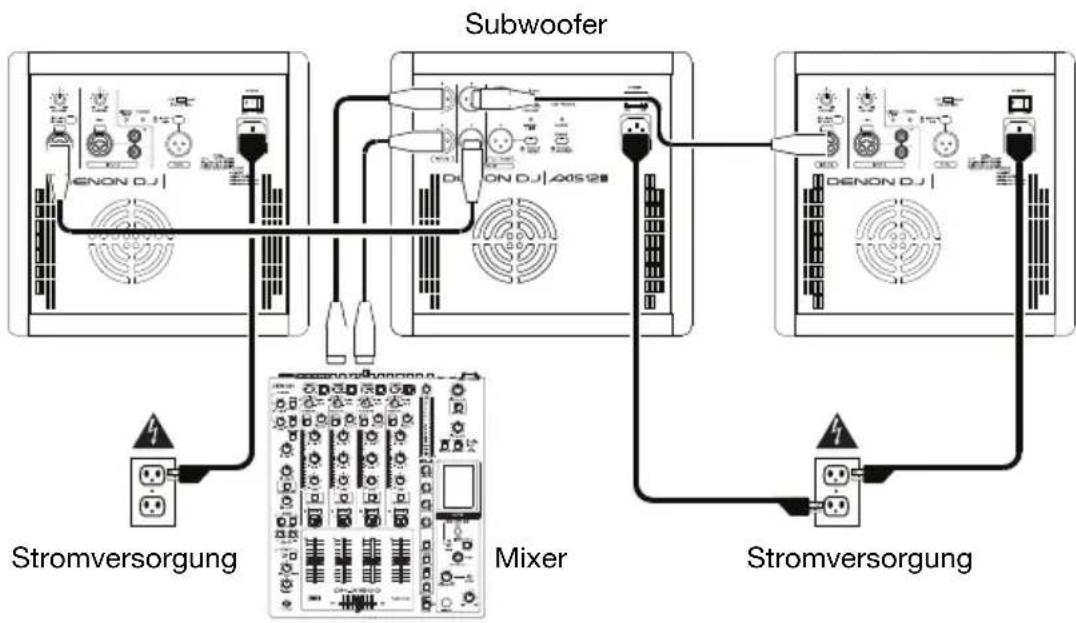

Verbinden Sie den linken und rechten Ausgang Ihres Mixers mit Eingang 1 jedes Lautsprechers mit einem XLR- oder 6,35mm Klinkenkabel. Sorgen Sie dafür, dass die Line/Mic-Wahlschalter auf Line eingestellt sind. Tipp: Um den gleichen Mix an beide Lautsprecher zu senden, verbinden Sie beide Kanäle Ihres Mixers mit den Eingängen 1 und 2 eines Lautsprechers, stellen seinen Eingang 1/Mix- Wahlschalter auf Mix und verbinden dann den Thru-Ausgang dieses Lautsprechers mit dem Eingang 1 des anderen Lautsprechers. Beide Lautsprecher spielen dann identische, summierte Mono-Mixes. Tipp: Um weitere Lautsprecher in einer “verketteten” Konfiguration hinzuzufügen, schließen Sie den Thru-Ausgang an den Eingang Ihrer Zusatzlautsprecher. Achten Sie darauf, dass der Eingang 1/Mix-Wahlschalter auf den gewünschten Wert eingestellt ist. Beispiel 3: 1 Subwoofer und 2 Lautsprecher mit Mixer

Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel oder 6,35mm TRS- Kabel mit dem Eingang Ihres Subwoofers und schließen dann den Hochpassausgang des Subwoofers an den Eingang 1 jedes Lautsprechers an. Sorgen Sie dafür, dass die Line/Mic- Wahlschalter auf Line eingestellt sind. Stromversorgung Stromversorgung Mixer Stromversorgung Mixer Subwoofer Stromversorgung20

Wichtige Sicherheitshinweise Bitte beachten Sie: Denon DJ und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Denon DJ und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Montage am Ständer

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.

• Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.

• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.

• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.

• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.

• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.

• Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.

• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann. Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,50 110 Flughafen 0,25 oder weniger 115 Rock-Konzert21

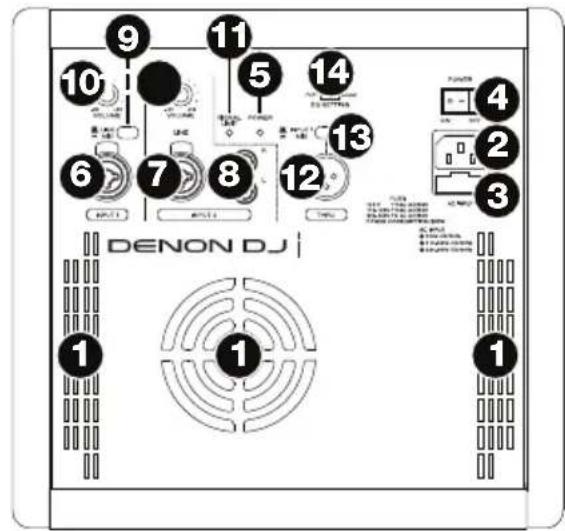

Funktionen Rückseite

1. Lüftungsöffnung: Der Bereich vor dieser

Lüftungsöffnung darf nie blockiert werden. Der Ventilator hinter der Lüftungsöffnung kühlt den Verstärker und verhindert, dass das Gerät überhitzt. Dieser Ventilator arbeitet nach Bedarf, um die Verstärkerinnentemperatur zu kontrollieren. Durch geringfügige Unterschiede bei den elektrischen Bauteiltoleranzen ist es normal, dass die Lüfterdrehzahl und das Verhalten von Gerät zu Gerät variieren. Diese Abweichung hat keinen Einfluss auf die Leistung des Geräts.

2. Stromversorgung: Verbinden Sie das mitgelieferte

Netzkabel mit diesem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter auf off steht, wenn Sie das Kabel anschließen oder abstecken.

3. Sicherung: Wenn die Sicherung des Geräts

beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

4. Netzschalter: Schaltet den Lautsprecher ein/aus. Achten Sie darauf, dass der Eingangspegelregler

auf “Null” steht, bevor Sie den Lautsprecher einschalten.

5. Power-LED: Leuchtet, wenn der Lautsprecher eingeschaltet ist.

6. Eingang 1: Verwenden Sie ein Standard-XLR oder 6,35mm TRS-Kabel (nicht im Lieferumfang enthalten),

um eine Tonquelle an diesen Eingang anzuschließen und stellen Sie den Line/Mic-Wahlschalter entsprechend ein.

7. Eingang 2 (XLR oder 6,35mm TRS): Verwenden Sie ein handelsübliches 6,35mm Klinken- oder XLR-Kabel

(nicht im Lieferumfang enthalten), um eine Tonquelle mit diesem Eingang zu verbinden. Das hier gesendete Signal wird mit dem Signal gemischt, das an die Cinch-Buchsen dieses Eingangs gesendet wird.

8. Eingang 2 (Cinch): Verwenden Sie ein standardmäßiges Cinch-Kabel, um eine Tonquelle an diesen

Eingang anzuschließen. Das hier gesendete Signal wird mit dem Signal gemischt, das an die XLR+6,35mm Buchsen dieses Eingangs gesendet wird.

9. Line/Mic-Wahlschalter: Bringen Sie diesen Schalter in die Position Line, wenn Sie eine Line-Level-

Audioquelle verwenden, die mit Eingang 1 verwendet wird. Bringen Sie diesen Schalter auf die Mic- Position, wenn Sie ein Mikrofon an Eingang 1 angeschlossen haben.

10. Eingangslautstärke: Drehen Sie diesen Regler, um die Eingangslautstärke des Kanals einzustellen.

11. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Lautsprecher gesendet wird -

sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

12. Thru-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um

diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden. Das aus diesem Ausgang gesendete Signal hängt von der Einstellung des Eingang 1/Mix-Wahlschalters ab. 13. Eingang 1/Mix-Wahlschalter: Drücken Sie diesen Schalter, um das Audiosignal festzulegen, das aus dem Thru-Ausgang gesendet wird:

• Eingang 1 (erhöht): Das Signal aus Eingang 1 wird aus dem Thru-Ausgang gesendet und ist dem Eingangspegel nachgeschaltet.
• Mix (heruntergedrückt): Der summierte Mono-Mix der beiden Eingänge wird aus dem Thru- Ausgang gesendet und ist dem Eingangspegelnachgeschaltet.

14. EQ-Einstellung: Verwenden Sie diesen Schalter, um die Lautsprecher-EQs festzulegen:

• Flach: Die Frequenzpegel des Ausgangssignals und die des Eingangssignals bleiben identisch. Wir empfehlen diese Einstellung, wenn Sie beabsichtigen, EQ-Einstellungen auf einem externen Mixer vorzunehmen.
• Boost: Die tiefen und hohen Frequenzen werden etwas angehoben, während die mittleren Frequenzen leicht abgesenkt werden. Wir empfehlen diese Einstellung bei niedriger Hörlautstärke.
