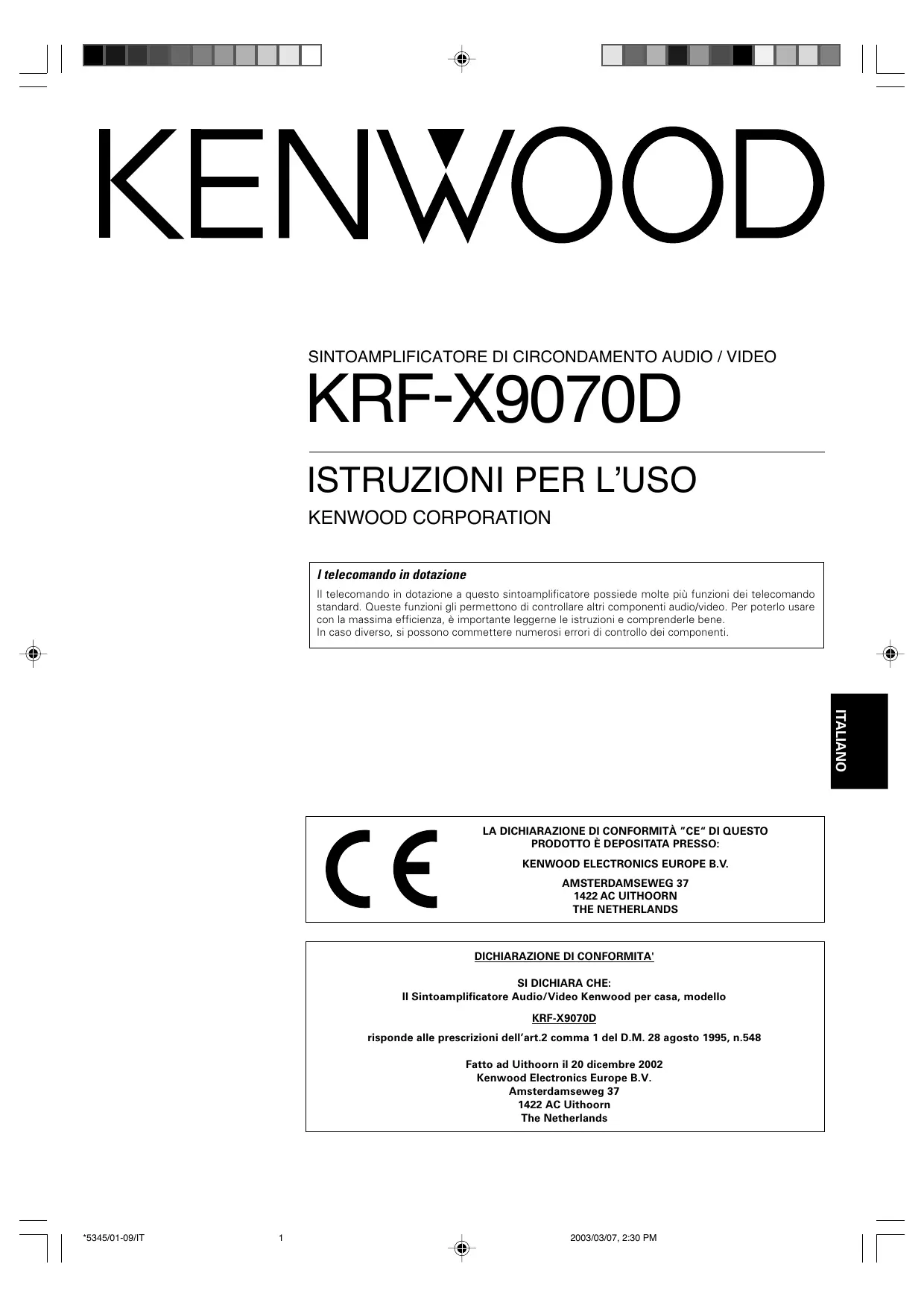

MANUALE UTENTE KRF-X9070D KENWOOD

I telecomando in dotazione

Il telecomando in dotazione a quello sinto amplificatore possiede molte più funzioni dei telecomando standard. Queste funzioni gli permettono di controllare altri componenti audio/video. Per poterlo usare con la massima efficienza, è importante leggerne le istruzioni e comprendierle bene. In caso diverso, si possono commettere numerousi erre di controlo dei componenti.

CE

LA DICHIARAZIONE DI CONFORMITA "CE" DI QUESTO PRODOTTO è DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

DICHIARAZIONE DI CONFORMITA

SI DICIHIARA CHE:

II Sintoamplificatore Audio/Video Kenwood per casa, modello

KRF-X9070D

risponde alle prescrizioni dell'art.2 comma 1 del D.M. 28 agosto 1995, n.548

Fatto ad Uithoorn il 20 dicembre 2002

Kenwood Electronics Europe B.V.

msterdamseweg 37

1422 AC Uithoorn

The Netherlands

Leunita sono disesignate per il funzionamento che segue.

La Gran Bretagna e l'Europa ....solo c.a. a 230 V

Utilizzo del manuale

Questo manuale è suddiviso in quattrosezioni: Preparativi, Operazioni, Telecomando e Informazioni aggintive.

Preparativi

Vengono illustrate the modalità di collegamento dei componenti audio e video al ricevitatore e di preparazione del processore surround.

Tuttavia, dato che il ricevitore viene utilizzato con tutti i componenti audio e video, è POSSIBLE che il collegamento del systema si riveli abbastanza complesso.

Operazioni

Viene illustrato il funzionamento di tutte le operazioni eseguibili con il ricevitore.

Telecomando

Vengono illustrati il funzionamento di altri componentiattraverso il telecomando e tutte le operazioni di controlo a distanza. Dopo aver registrato i componenti con i codici di impostazione appropriati, sare possibile utilizzare sia il ricevitore che gli altri componenti AV (televisore, videoregistratore, lettere DVD, lettere CD, ecc.)atraverso il telecomando in dotazione con il ricevitore stesso.

Informazioni aggintive

Vengono fornite informazioni supplementari, come "In caso di difficoltà" (risoluzione dei problemi) e "Caratteristiche tecniche".

Precazioni per la sicurezza

AVVERTENZA :

PER PREVENIRE FIAMME O RISCHI DI FOLGORAZIONE NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA.

CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSE ELETTRICHE NON RIMUOVERTE IL PANNELLO DI COPERTURA (O LA PARTE POSTERIORE). ALL'INTERNO NON VISONO PARTICHE POSSONO ESSERE UTILI ALL'UTENTE. AFFIDARE LA MANUTENZIONA A PERSONALE QUALIFICATO.

IL SIMBOLO DEL LAMPO CON LA FRECCIA ALL'INTERNO DI UN TRIANGOLO EQUILATERO SERVE PER AVVERTIRE L'UTENTE DELLA PRESENZA DI UN "VOLTAGGIO PERICOLOSO" NON ISOLATO ALL'INTERNO DEL PRODOTTO SUFFICIENTE ALTO DA COSTITUIRE UN RISCHIO DI FOLGORAZIONE PER LE PERSONE.

IL PUNTO ESCLAMATIVO ALL'INTERNO DI UNTIANGOLO EQUILATERO SERVE PER AVVERTIRE L'UTENTE DELLA PRESENZA DI IMPORTANTI ISTRUZIONI PER IL FUNKIONAMENTO E LAMANUTENZIONE NEL MATERIALE SCRITTO CHE ACCOMPAGNA L'APPARECCHIO.

Per quanto riguarda i preparati di pulizia per contatto

Non usare un agente detegente a contatto in quanto esse può causare delle disfunzioni. Fare particolare attenzione agli agenti detergenti contenti olio in quanto questi posso deformare le parti in plastica.

Manutenzione dell'unità

Se il pannello anterio l'involucro dell'unità si dovessero sporcare, pulirli con un panno soffice e pulito. Non usare diluente, benzina, alcohol, ecc., dato cheeci possono rovinarde le finiture.

Indice

Avvertenza: Per ragioni di sicurezza, leggete con praticolare attenzione le pagine contrassegnate con il simblo.

Prima di attivare l'alimentazione 2

Precauzioni per la sicurezza 2

Utilizzo del manuale 2
Disimballaggio 4
Preparazione del telecomando 4
Funzioni speciali 5

Nomi e funzioni delle parti 6

Unità principale 6
Telecomando 7

Installatione delsystema 8

Collegamento dei terminali 9

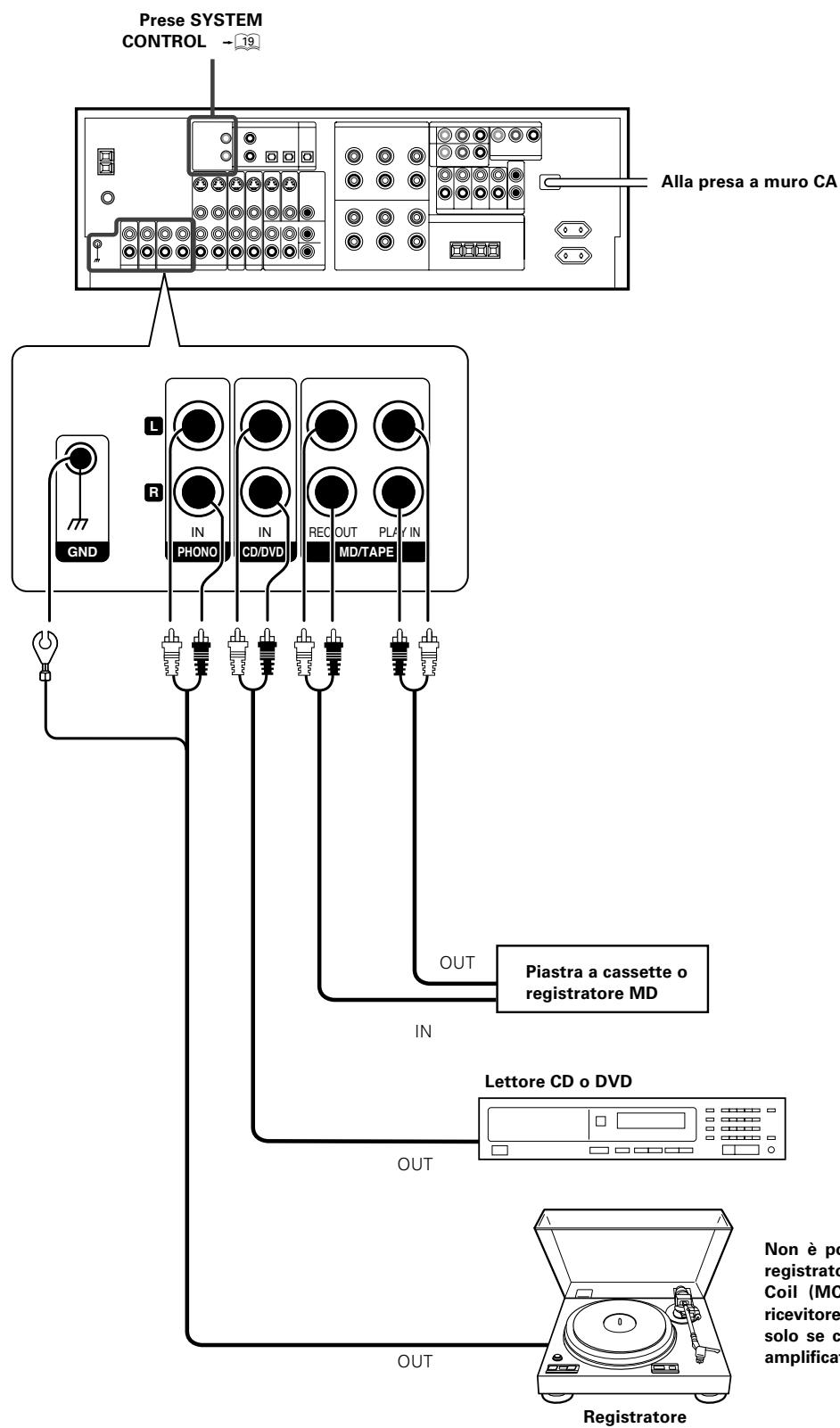

Collegamento dei componenti audio 10

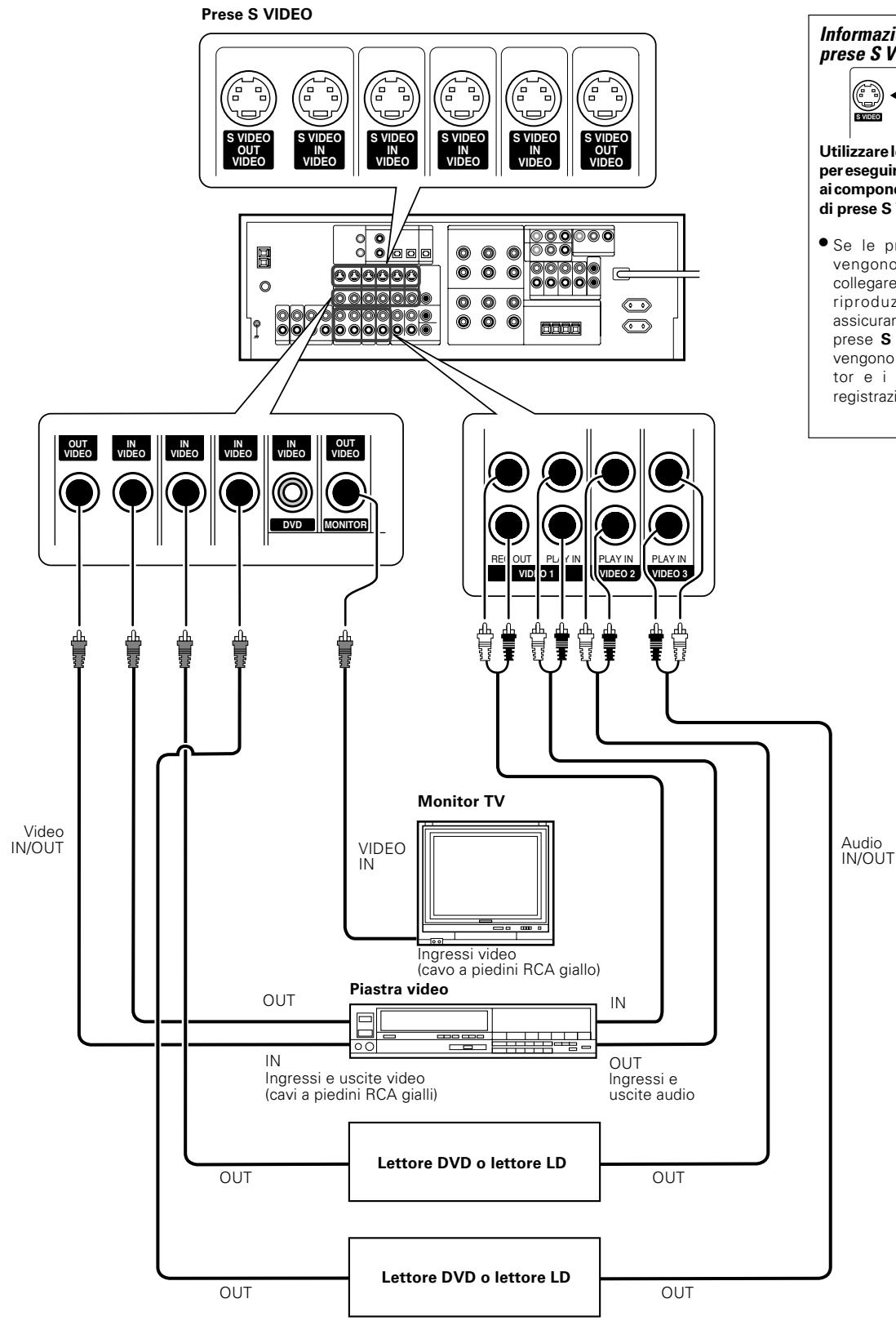

Collegamento dei componenti video 11

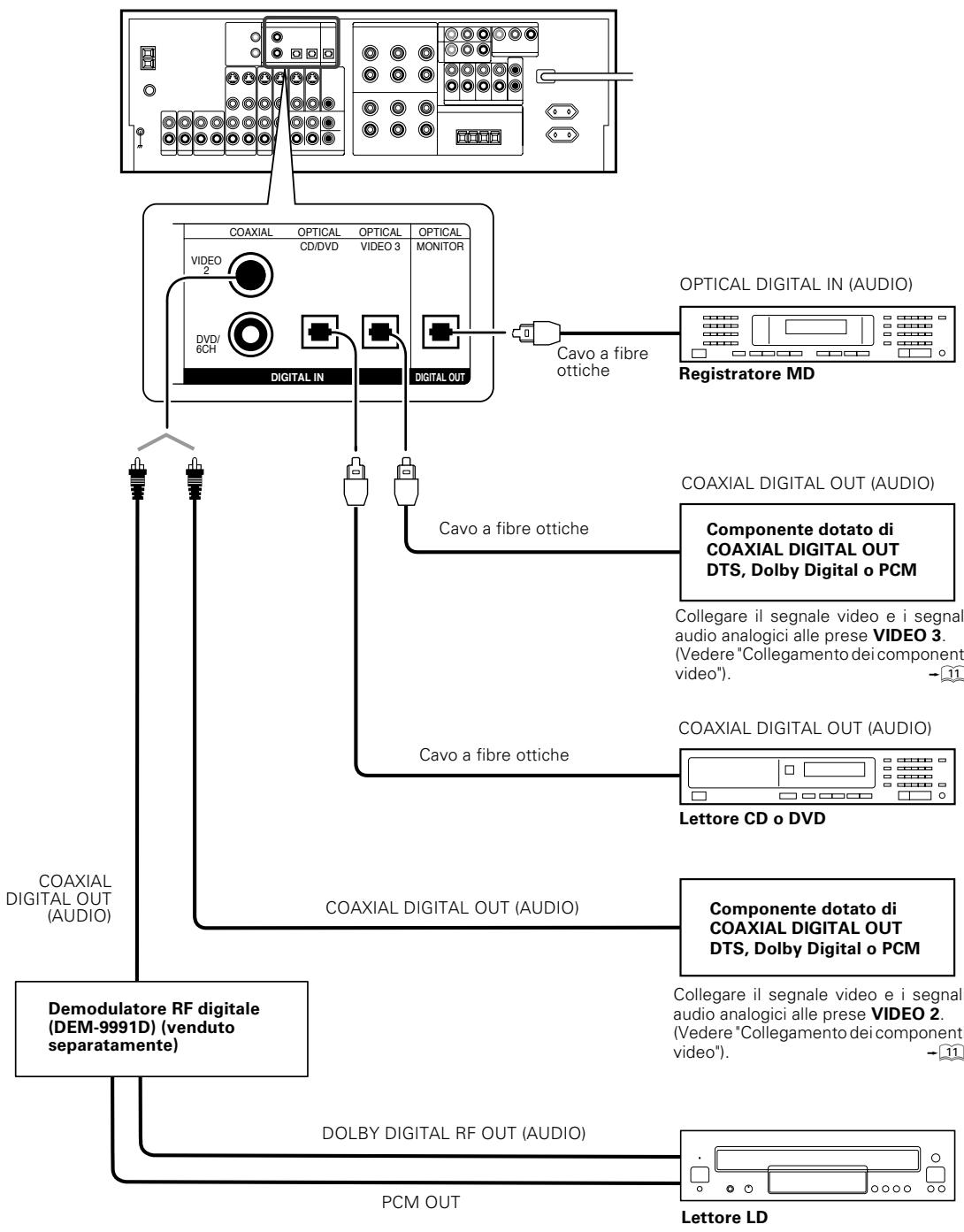

Collegamenti digitali 12

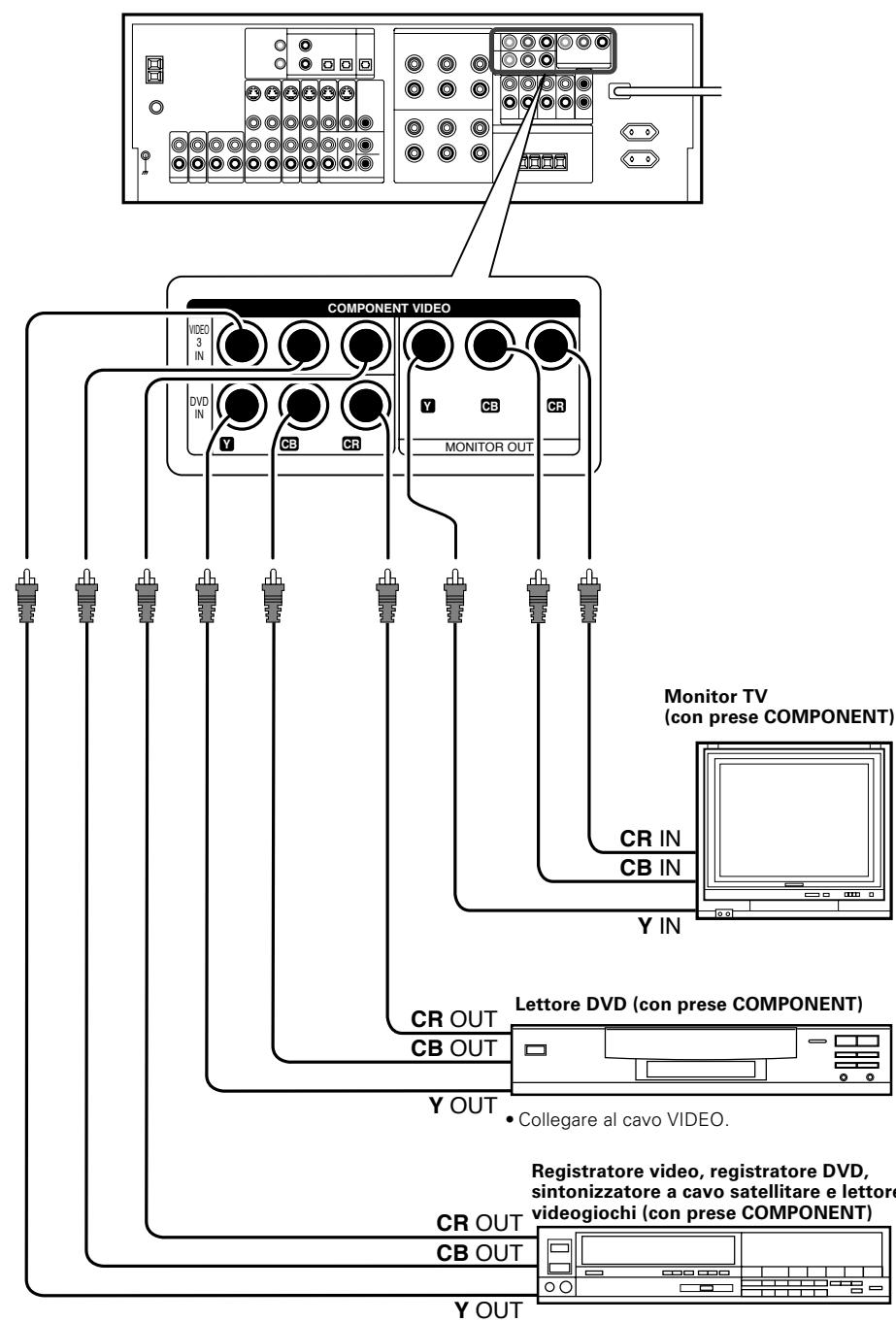

Collegamento dei componenti video (COMPONENTVIDEO) 13

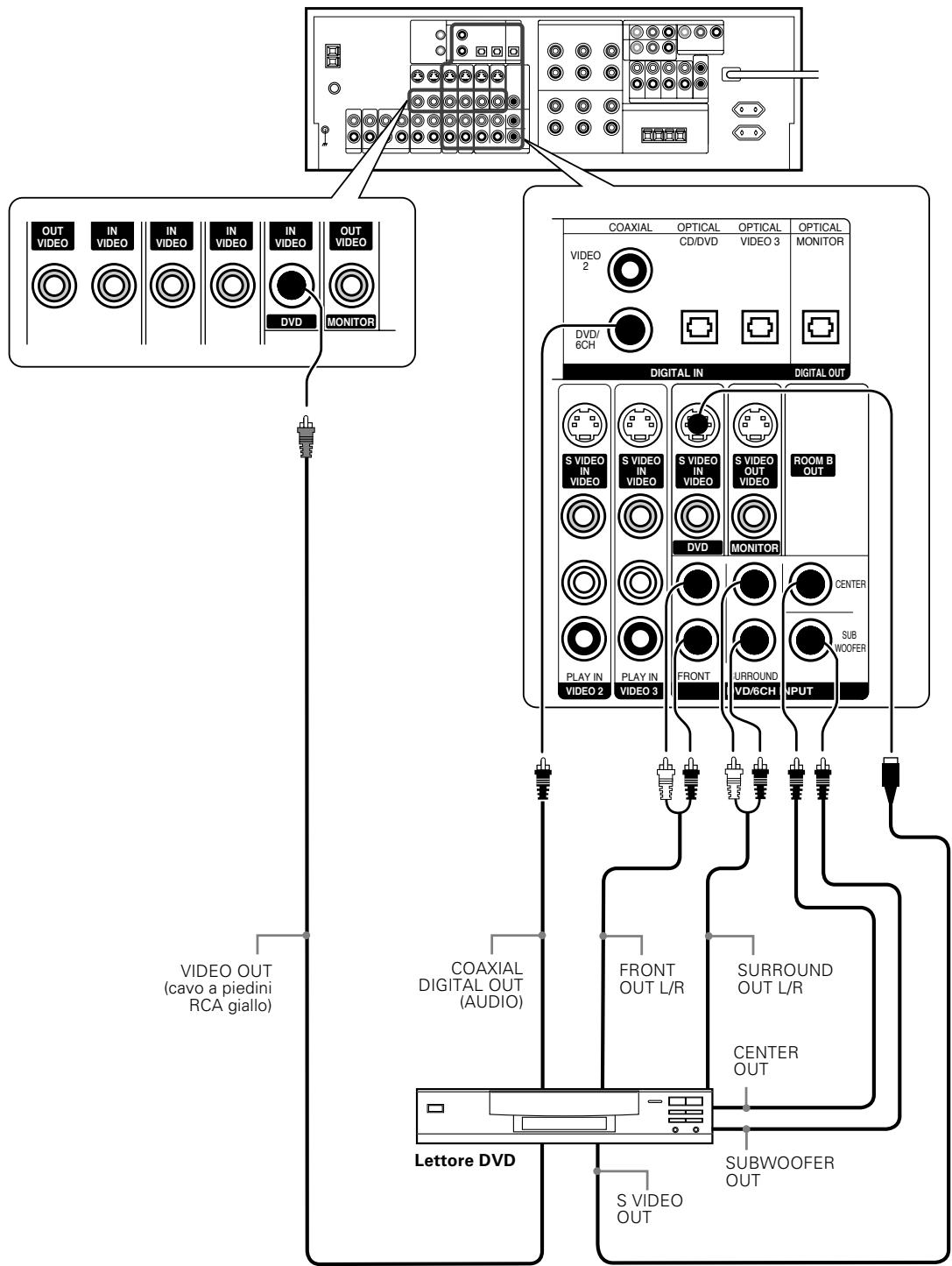

Collegamento di unlettore DVD (ingresso a 6 canali) 14

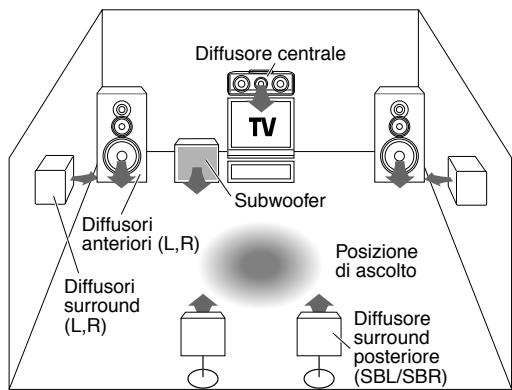

Collegamento dei diffusori 15

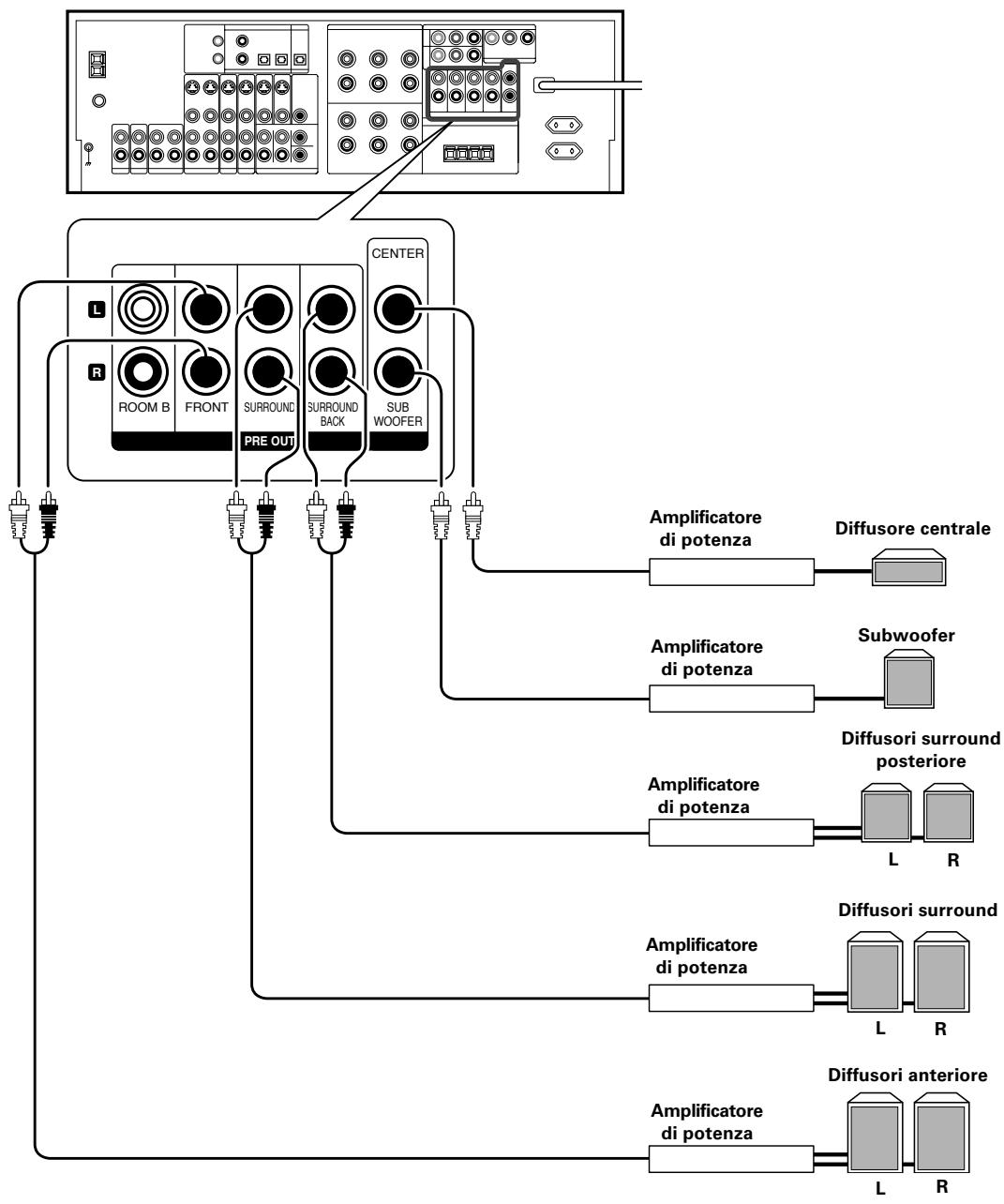

Collegamenti PRE OUT 16

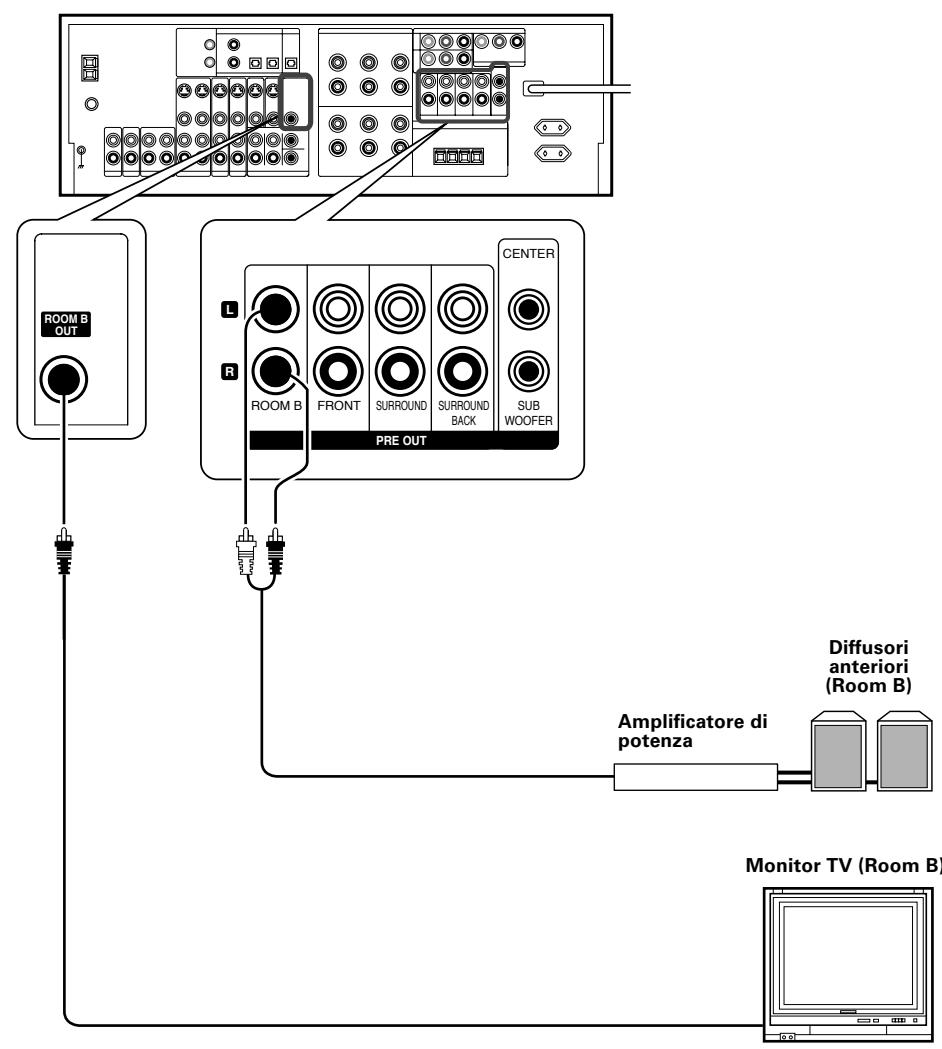

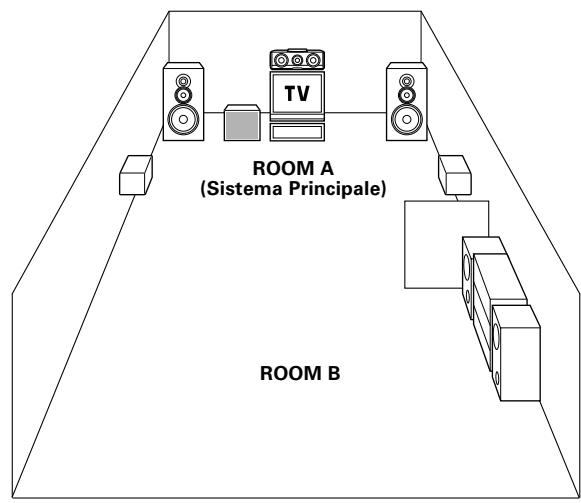

Collegamenti verso un'altra stanza o zona (ROOM B) 17

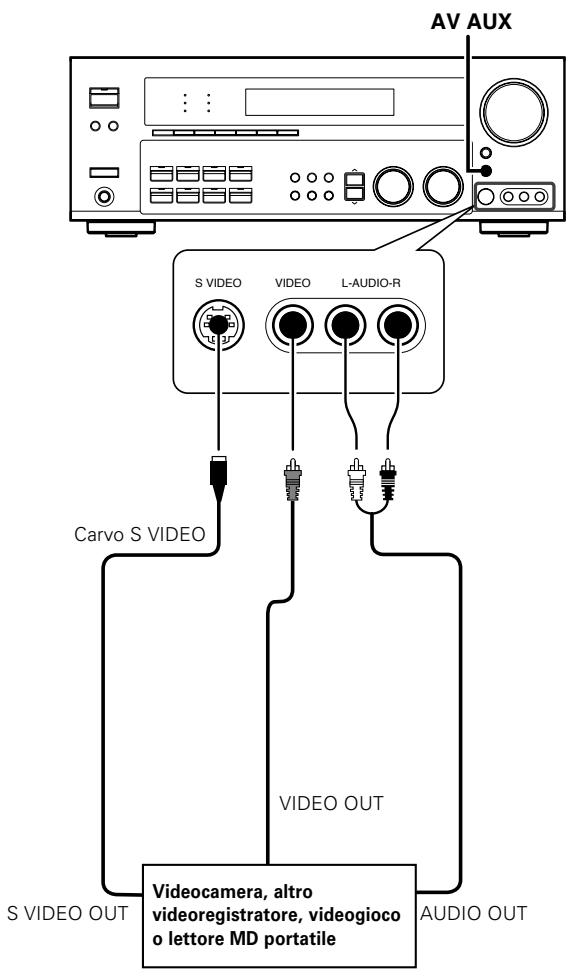

Collegamento alle prese AV AUX 18

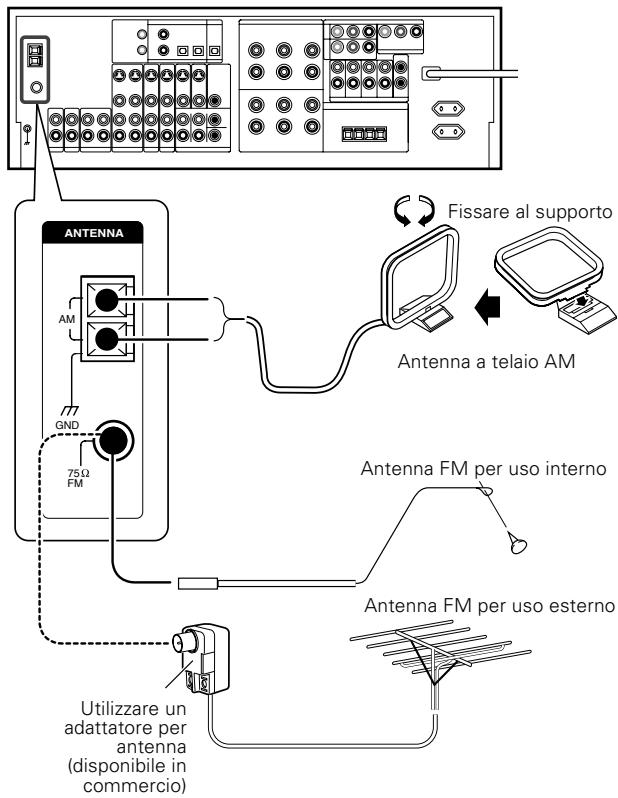

Collegamento delle antenne 18
Collegamento del controllo del sistema (SYSTEM CONTROL) 19

Preparazione all'audio surround 20

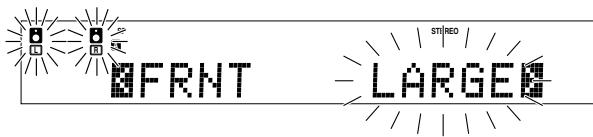

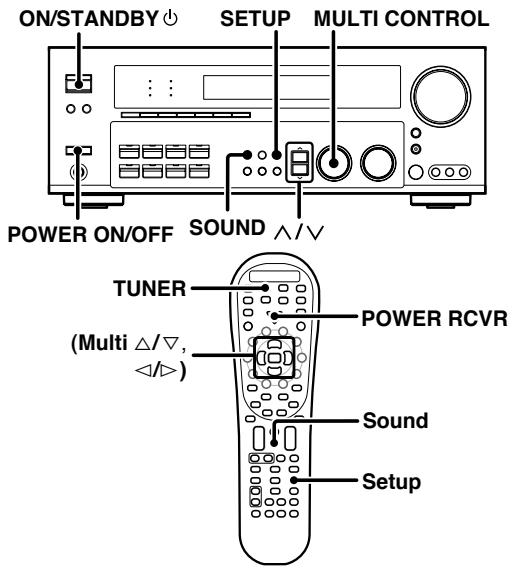

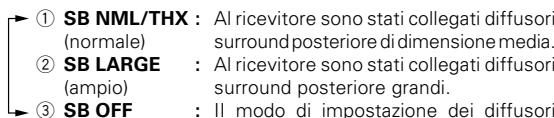

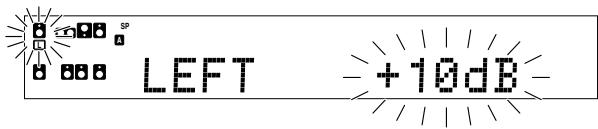

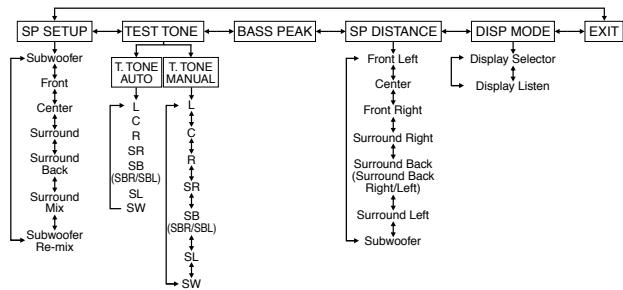

Impostazioni dei diffusori 20

Riproduzione normale 24

Preparazione alla riproduzione 24

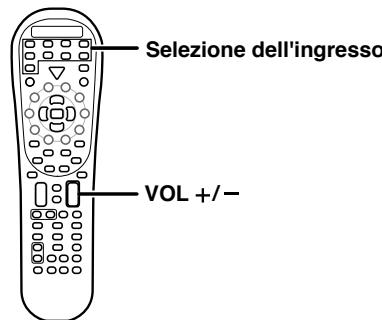

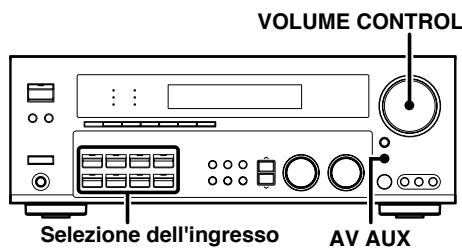

Ascolto mediate un componente sorgente... 24

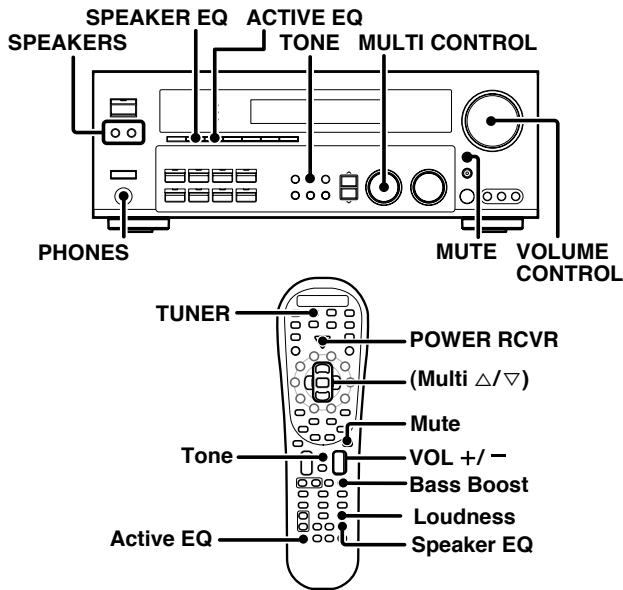

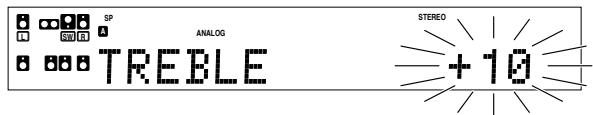

Regalazione del suono 25

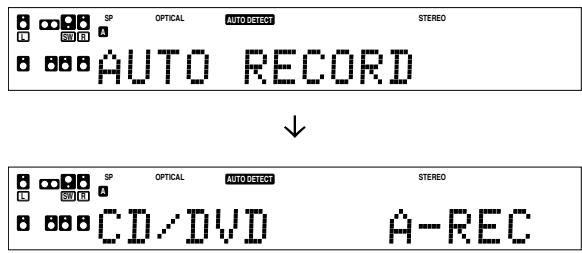

Registrazione 27

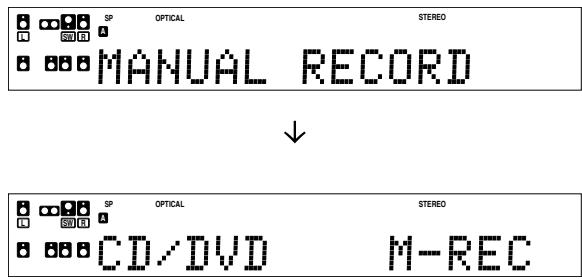

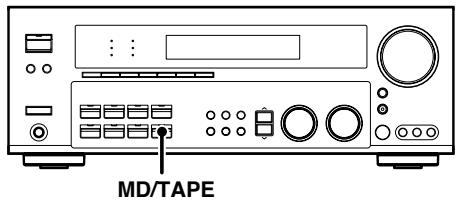

Registrazione audio (sorgenti analogiche) 27
Registrazione video 27

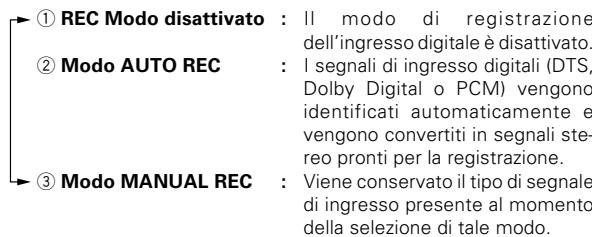

Registrazione audio (sorgenti digitali) 27

Ascolto di trasmissioni radiofoniche 28

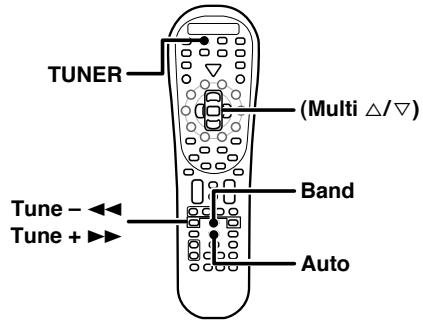

Sintonizzazione (non RDS) delle stazioni radio ... 28
Utilizzo del sistema RDS (Radio Data System) ..28

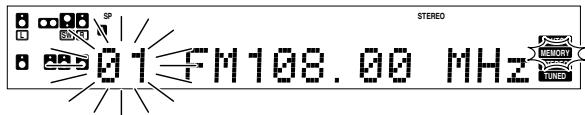

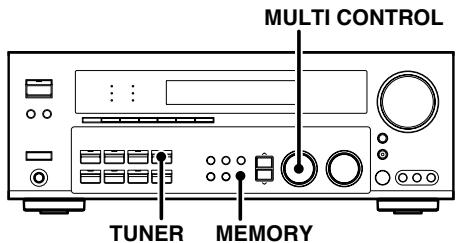

Preselezionemanuale stazioni radiofoniche 29

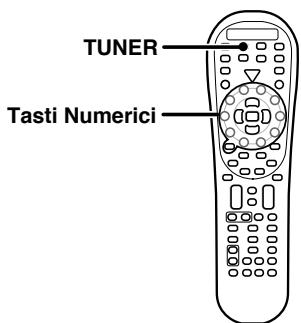

Ricezione delle stazioni preselezionate 29

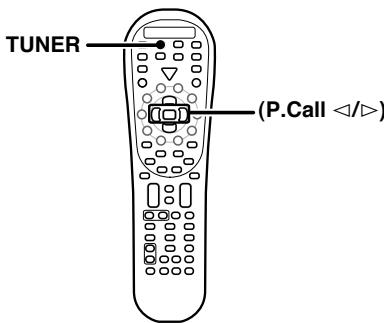

Ricezione delle stazioni preselezionate in ordine (P.CALL) 29

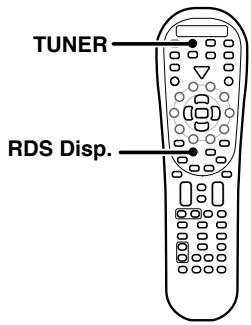

Utilizzo del tasting RDS DISP (Display) 30

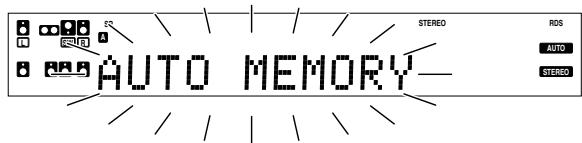

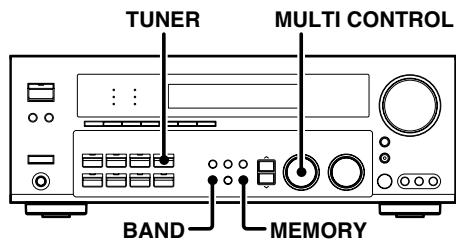

Preselezione delle stazioni RDS (RDS AUTO MEMORY) 30

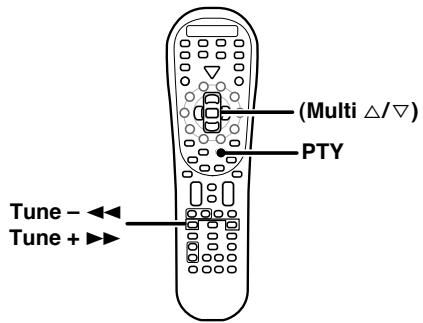

Sintonizzazione in base al tipo di programma (ricerca PTY) 31

Effetti sonori 32

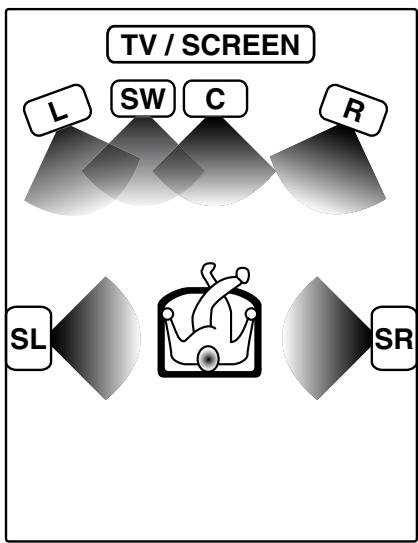

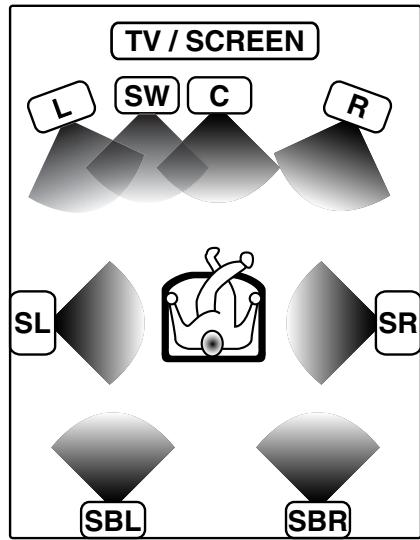

Modo surround 32

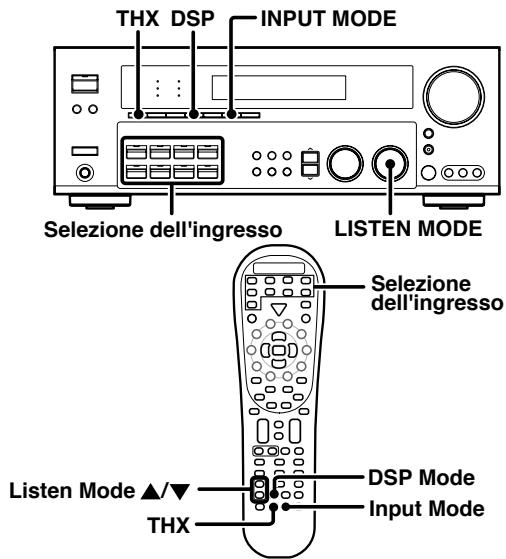

Riproduzione surround 35

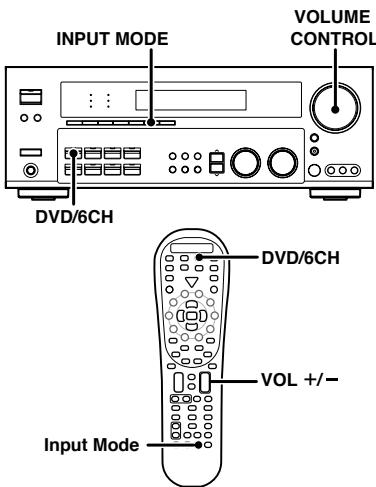

Riproduzione DVD a 6 canali 36

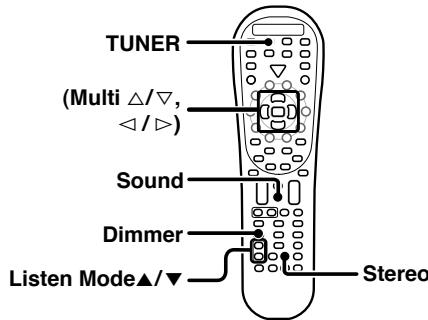

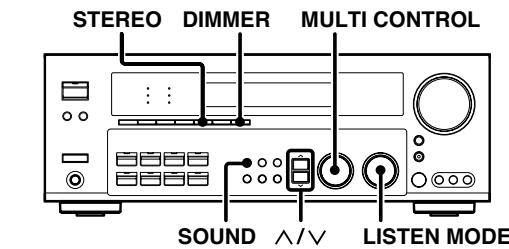

Funzioni utili 36

Telecomando

Funzioni di base del telecomando con altri componenti 39

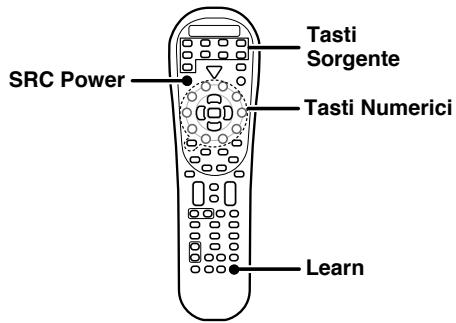

Registrazione dei codici di impostazione per altri componenti 39
Ricerca del codice in corso 39
Verifica dei codici 39
Riassegnazione dei tasti dell'apparecchio......40
Funzionamento di altri componenti 40
Memorizzazione del codice del telecomando par altri moduli 41
Tabella dei codici impostazione 42

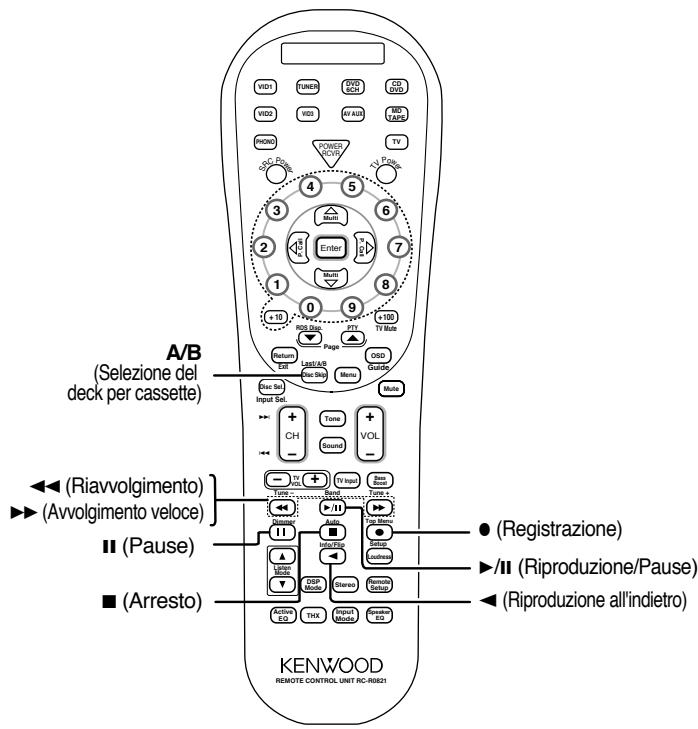

Funzionamento della piatra a cassette, dellettore CD e del registratore MD 47
Funzionamento degli altri componenti 48

Informazioni aggintive

In caso di difficultà 50

Caratteristiche tecniche 52

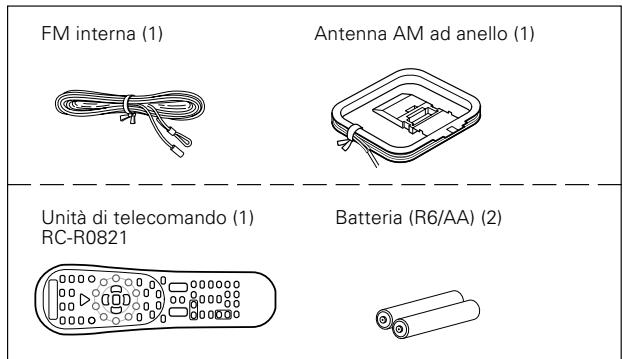

Disimballaggio

Disimballare con l'apparecchio e accertarsi che tutti gli accessori siano presenti.

Se uno degli accessori manca o se l'apparecchio è danneggiato o non funziona, rivolgersi immediamente al rivenditore. Se l'apparecchio vi è stato spedito, avervent immediamente il corriera. Kenwood raccomanda di conservare la scatola e il materialie d'imballaggio originali, nel caso di uno spostamento o spedizione futuri dello apparecchio.

Conservate questo manuale per poterlo consultare ancora in futuro.

Funzione di backup della memoria

Si noti che le seguenti voci verranno cancellate nella memoria dell'apparecchio se il cavo di alimentazione rimane scollegato alla presa CA per 1 giorni circa.

• Modo di alimentazione.
• Impostazioni del selettore d'ingresso.
• Uscita delle immagini.
• Attivazione/disattivazione dei diffusori.
• Livello del volume.
• Livello BASS, TREBLE, INPUT.
  TONE ON/OFF.
• LOUDNESS ON/OFF.

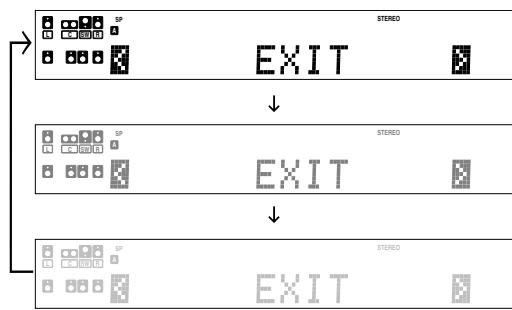

• Livello dell'attenuatore di luminosità.
• Impostazioni MD/TAPE.
• Impostazione del modo di ascolto.
• Impostazioni dei diffusori.

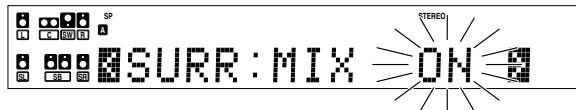

• SURR:MIX ON/OFF.
• SW RE-MIX ON/OFF.

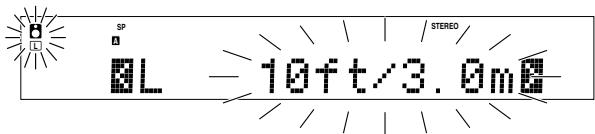

• Impostazione a distance.

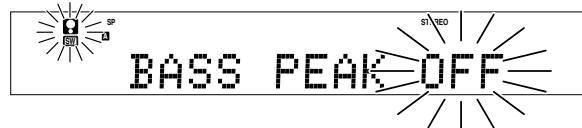

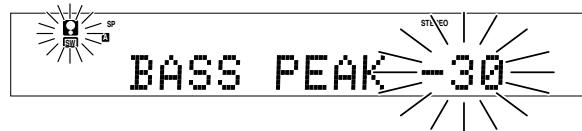

• Livello di punta bassi (Bass peak).

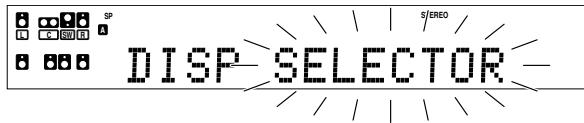

• Modo DISPLAY.
• Impostazione del modo di ingressso.
• Impostazione del modo notturno.
• Impostazione delle modalità PRO LOGIC II.
• Impostazione delle modalità CS II.
• Banda di trasmissione.
• Impostazione della frequenza.
• Stazioni memorizzate.
• Modo di sintonia.
• Modo THX.
• Modo DSP
• Modo ACTIVE EQ.
• Modo SPEAKER EQ.

Preparazione del telecomando

Rimuovere il coperchio.

Inserire le pile.

2 Chiudere il coperchio.

Caricamento delle pile

• Inserire due pile R6 (formato AA) rispetto di leindicazioni di polarità.

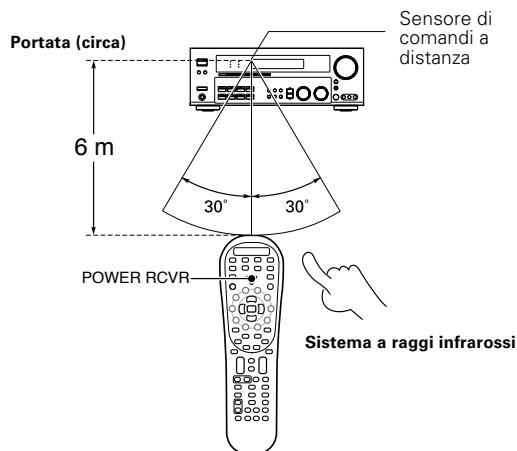

Funzionamento

Quando I'indicatore STANDBY è illuminato, l'alimentazione viene attivata quando si preme il tasto POWER RCVR sul telecommando. Una volta attenuata l'alimentazione, premere il tasto che si desidera utilizzato.

• Quando sul telecommando vengono premuti più tasti in succession, premere fermamente lasciando un intervallo di almeno 1 secondo tra i tasti.

Note

1. Le pile in dotazione potrebbero avera una durata inferiore rispetto a quella normale, a causa dell'utilizzo durante le prove di funzionamento.
2. Quando lo spazio di controllo a distance si riduce, sostuire entrambé lepile con pile nuove.
3. L'esposizione del sensore del telecommando alla luce solare diretta o alla luce diretta di una lampada a fluorescenza ad alta frequenza potrebbe provocare problemi di funzionamento. In tal caso, modificare la posizione di installatione del sistema per evitare problemi di funzionamento.

Funzioni speciali

Suono effetto cinema realistico

Il ricevitore dispone di una vasta gamma di modi surround per ottenere prestazioni di ascolto ottimali dal software video. Selezionale il modo surround in base all'apparecchiatura o al software in uso. Buon divertimento!

THX

La modalità THX serve ad attivare l'esclusive funzionalità THX che contribuiscono a riproduire l'atmosfera della sala cinematografica nell'ambiente di casa.

THX Surround EX

Nella modalità THX Surround EX, le colonne sonore codificate con la technologia Dolby Digital Surround EX riproduurranno un canale supplementare, aggiunto nel corso del mixing del programma. Questo canale è chiamato Surround Posteriori (Surround Back).

La modalità THX Surround EX serve ad attivare l'esclusive funzionalità THX che contribuiscono a riproduire l'atmosfera della salute cinematografica nell'ambiente di casa.

Dolby Digital e Dolby Digital EX

Il modo DOLBY DIGITAL consente di ottenere un surround digitale completo utilizing software elaborato formato Dolby Digital. Dolby Digital fornisce fino a 5,1 canali audio digitali indipendenti per una migliorie qualità del suono e una magiore potenza rispetto al Dolby Surround.

Come la funzione Dolby Digital EX, genera sei canali di uscita a piena larghezza di banda dal canale 5,1. Questa conversione utilizes un decodificatore a matrice che trasforma i due canali della registrazione originale in tre canali di surround. Per ottimizzare la coproduzione, si consiglia di usare la funzione Dolby Digital EX con colonne sonore registrar con ilsystema Dolby Digital Surround EX.

Dolby PRO LOGIC II

DOLBY PRO LOGIC II è totalmente compatible con il precedente modello PRO LOGIC e dispone di maggiori innovazioni per quanto riguarda l'audio surround. Consente all'utente di ottenere l'effetto stereo convenzionale o Dolby Surround presentato nell'avincente modo 5,1. PRO LOGIC II offre funzioni speciali per il controllo della spazialità complessiva, della dimensionalità e dell'elaborazione del Campo sonoro frontale. PRO LOGIC II riproduce un audio surround di grande effetto utilizzando il software video contrassegnato dal symbolo [DOLBY SURROUND] e uno spazio tridimensionale del CD musica. Durante l'ascolto, è possible ascoltare un audio surround STEREO più realistico.

DTS e DTS-ES

IlsystemaDTS(DigitalTheater System)èun formato audio digitalea 5,1canali che fornisce cinque canali a spettro intero e un canale abassa frequenza (subwoofer)per ottenere una nitidezza seganza precedenti,una separazione dei canali ottimaleeuna gamma dinamica amplia.

DTS-ES (Extended Surround) presenta unsystema surround a 6,1 canali con canale supplementare Surround posteriore, che rappresenta un'evoluzione rispetto al tradizionaleistema surround a 5,1 canali. Il formato DTS-ES registrato in DVD, CD o LD comprende due modalità. Il DTS-ES Discrete 6,1 produce il surround posteriore discreto totalmente independente, nella DTS-ES Matrix 6,1 produce il surround posteriore sintetizzato entro i canali surround sinistro e destro utilizzando la technologia a matrice. DTS-ES ha un'tottoma compatibilità con il systema surround a 5,1 canali tradizionale. Il surround a 6,1 canali con un surround posteriore supplementare è contraddistinto da una presenza e da effetti surround più naturali, che danno una maggiore impressione dell'imagine sonora avvolgente. Importante:

Quando un disco DTSiene riprodotto su unlettore CD, LD o DVD, è possible che l'uscita analogica emetta dei disturbi. Si consiglia di collegare l'uscita digitale dellettore all'ingresso digitale dell'apprecchio.

Neo:6

Neo:6 è una nuovo technologia sviluppata da DTS. É in grado di produire effetti surround a 6 canali di alto livello con una fedeltà sorpendente dal contento di 2 canali. Neo:6 è dotato di 2 modalità, la modalità "CINEMA" per la riproduzione di filmati e la modalità "MUSIC" per la riproduzione di musica.

SRS Circle Surround I^TM rappresenta un passo in avanti rispetto al predeecessore CS-5.1™ culminando nelsystema CS-6.1™, che consente di ascoltare un suono surround multicanale realistico da una sorgente stereo o da una sorgente video convenzionale codificata in surround. Se fino ad agli era possibile ascoltare il suono digitale Dolby/multicanale DTS, ora è possible ascoltareanche audio CD, MD, transmissions e Home Theater con sistemi a più altoparlanti. Con SRS Circle Surround II si scoprirà un nuovo tipo di suono.

Nuovi modi surround DSP

Il processore DSP (Digital Signal Processor) installato sul ricevitore incorpora una gamma di campi sonori regolabili di alta qualita, come "ARENA", "JAZZ CLUB", "THEATER", "STADIUM" e "DISCO" ed è compatible con quasi tutti i tipi di segnale di ingresso.

Ingresso DVD a 6 canali

Se si dispone di unlettore DVD dotato di un'uscita a 6 canali, il ricevitore consente di sfruttare completamente I'effetto surround del materiale sorgente DVD con codifica multicanale. Dato che i segnali sorgente sono digitali e che ciascun canale viene immesso independentemente, la sonorità risulta è decidamente superiore a quanto ottenibile con i sistemi sonori surround convenzionali.

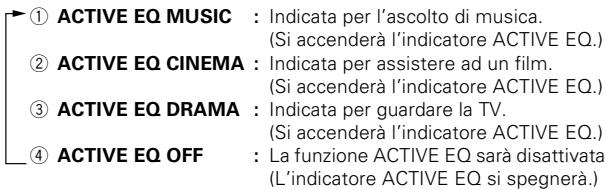

ACTIVE EQ

Il modo ACTIVE EQ consente di ottenere una qualità audio più dinamica in qualsiasi condizione. Se durante la riproduzione Dolby Digital e DTS si imposte ACTIVE EQ su ON, sare possibile ottenere un effetto sonoro più efficace.

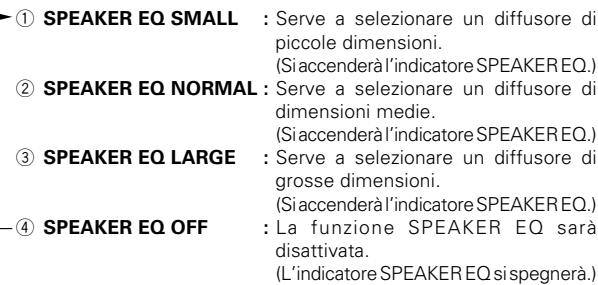

SPEAKER EQ

La funzione SPEAKER EQ si utilizza per regolare le caratteristiche dell'uscita audio del ricevitore in base alle caratteristiche degli diffusore che possono essere diverse, in funzione della loro dimensione. In particolare per quanto riguarda la riproduzione da una sorgente audio musicale, effettuando tali regolazioni, il suono prodotto risulterà più naturale. Attivando la funzione SPEAKER EQ, potrete benefici di un suono dinamico e naturaleanche qualora possiediate diffusore di dimensioni ridotte.

Telecomando IR (a raggi infrarossi) universale

Oltre che con il ricevitatore di base, è possibile utilizzato il telecomando in dotazione con quasi tutti i componenti audio e video predisistosti. Per registrarare i componenti collegati, è sufficiente eseguire la semplice procedura di impostazione.

Sintonizzatore RDS (Radio Data System)

Il ricevitore dispone di un sintonizzatore RDS dotato di sviate funzioni utili di sintonia: la memorizzazione automatica RDS (per preselezionale automaticamente fino a 40 stazioni RDS che trasmettono programmi diversi), la visualizzazione del nome delle stazioni (per indicare all'utente il nome della stazione di trasmissione corrente) e la ricerca PTY (per sintonizzato le stazioni in base al tipo di programmà).

Ricerca PTY (tipodi programma)

Consente di sintonizzato le stazioni specificando il tipo di programma che si desidera ascoltare.

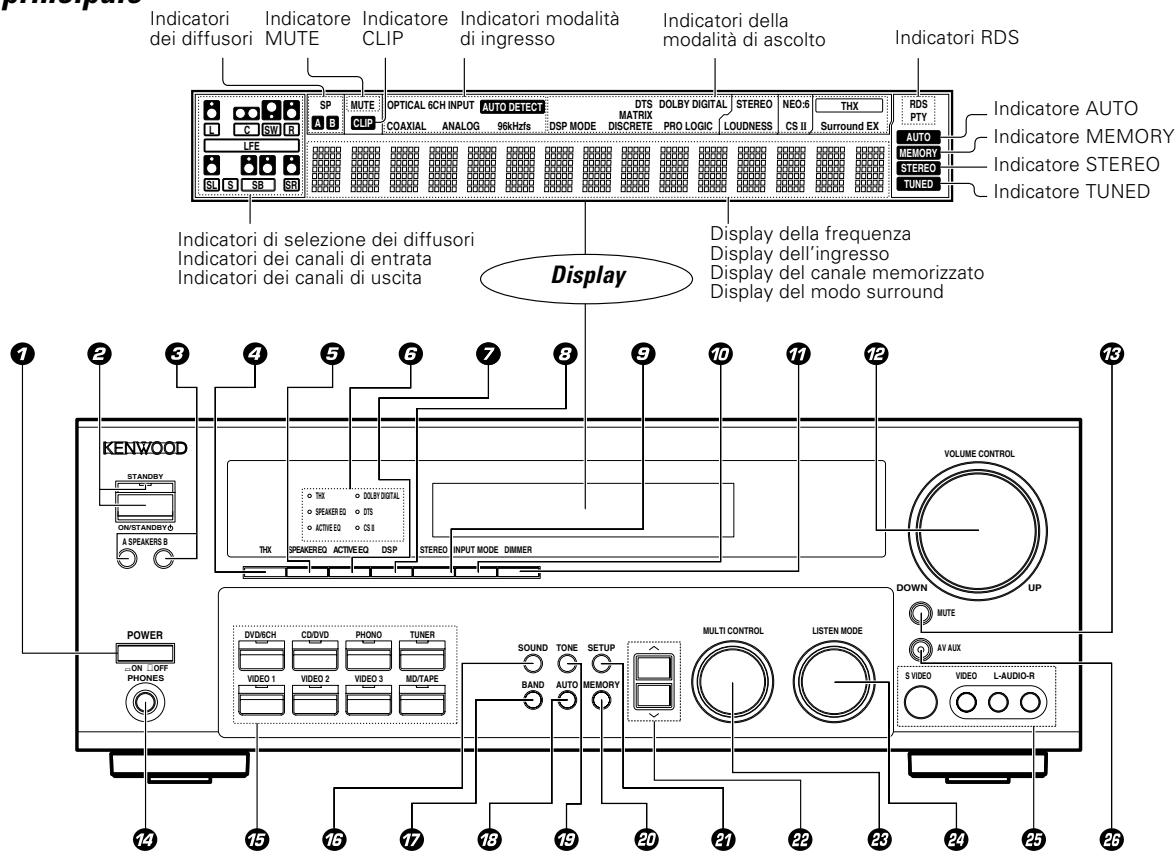

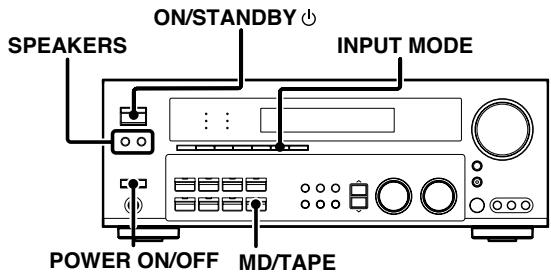

Unità principale

Taste POWER ON/OFF -20 Dautilizzare per attivare/disattivare l'alimentazione principale ON/OFF.
Tasto ON/STANDBY Da utilizzato per commutare tra ON e STANDBY quando l'alimentazione è attivata. Indicatore STANDBY
Tasti SPEAKERS Dautilizzare per attivare/disattivare i diffusori A/B.
Tasto THX Utilizzato per passare allo stato THX. 5 Tasto SPEAKER EQ Utilizzato per passare allo stato SPEAKER EQ.
Indicatori LED (diode emittitore di luce) Surround

Indicatore THX 36
Si illumina selezionando la modalità THX. La modalità THXcouldessereattivatoormeno,aseconda della modalità di playback inserita.
Indicatore SPEAKER EQ 26
Si illumina quando il ricevitore è nel modo SPEAKER EQ.
Indicatore ACTIVE EQ. Si illumina quando il ricevitatore è nel modo ACTIVE EQ.
Indicatore DOLBY DIGITAL 35 Si illumina quando il ricevitore si trova nel modo Dolby Digital.
Indicatore DTS -35 Si illumina quando il ricevitore si trova nel modo DTS.

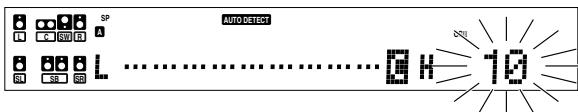

Indicatore CSII 35 Si illumina quando il ricevitore è nel modo CIRCLE SURROUND II.

Tasto ACTIVE EQ -25 Utilizzato per passare allo stato ACTIVE EQ.
TastodSP -[35] Utilizzare per selezionare la modalitàDSP desiderata.
Tasto STEREO -36 Impostare la modalità di ascolto su STEREO.

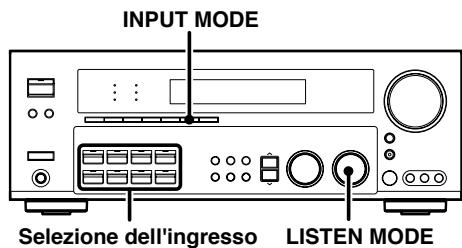

Tasto INPUT MODE Utilizzato per passare dal'ingresso totalmente automatico, all'ingresso digitale e all'ingresso analogico.

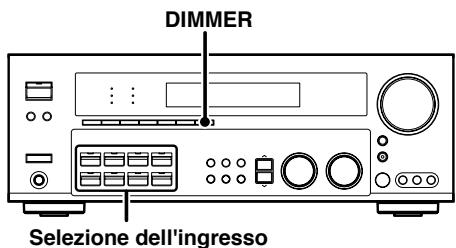

Tasto DIMMER Dautilizzare per selezionare REC MODE. 27 Dautilizzare per regolare la luminosità del display. 36
12 Manopola VOLUME CONTROL 24 Tasto MUTE 25

Dautilizzareperdisattiveretemporaneamente I'audio.

Presa PHONES Dautilzzare per l'ascolto con le cuffie.
Tasti per la selezione dell'ingresso (DVD/6CH, CD/DVD, PHONO, TUNER,VIDEO 1,VIDEO 2,VIDEO 3, MD/TAPE) Da utilizzare per selezionare le sorgenti di ingressro.
Tastosound Dazutillicepergolarela qualite del suono e gli effetti sonori.

Taste BAND Da utilizzare per selezionare la banda di trasmissione.
Tasto AUTO Dautilizzare per selezionare la sintonia automatica o manuale.
Tastotone 25 Utilizzare per impostare lo stato del controlo TONE.
Tasto MEMORY Da utilizzare per memorizzare le stazioni radiofoniche nella memoria preselectionata e per avviare la funzione Auto Memory.
Tasto SETUP -20 Utilizzato per selezione are le impostazioni dei diffusori earsi via.
2 Tasti / Utilizzare per regolare la selezione durante le funzioni le canale audio, configurate e reimpostate.
Manopola MULTI CONTROL Da utilizzare per controllare diverse impostazioni.
Manopola LISTEN MODE 35 Dautilzzare per selezionare il modo di ascolto.
2 Prese AV AUX (SVIDEO,VIDEO, L-AUDIO-R)
Taste AV AUX 18 Utilizzare per impostare l'ingresso su AV AUX.

Modo di attesa

Quando l'indicatore del modo di attesa è acceso, una piccola quantità di corrente scorre nell'unità per alimentarne la memoria. Questo modo di funzionamento viene chiamato appunto modo di attesa. Inello, l'interosystema può venire attivato e disattivato con il telecomando.

AVVERTENZA

L'alimentazione elettrica tra l'apparecchiatura e la presa di corrente CA a muro non viene Completely interrotta quando il pulsante principale viene posizionato su OFF.

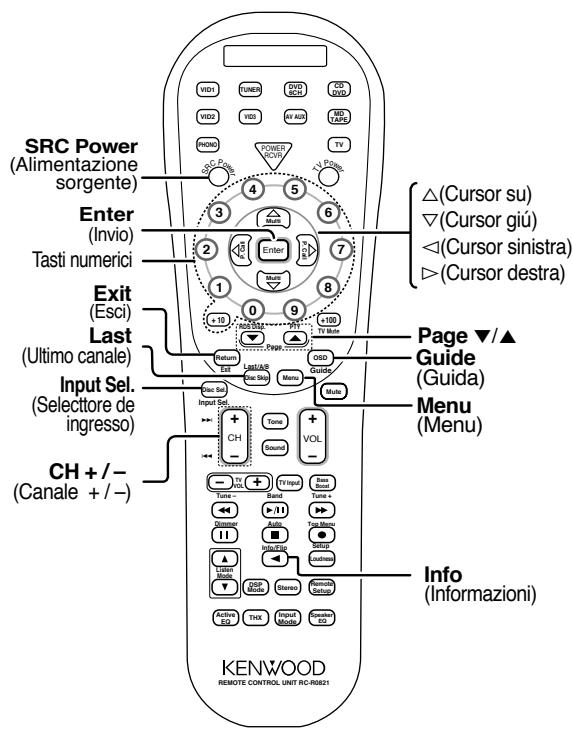

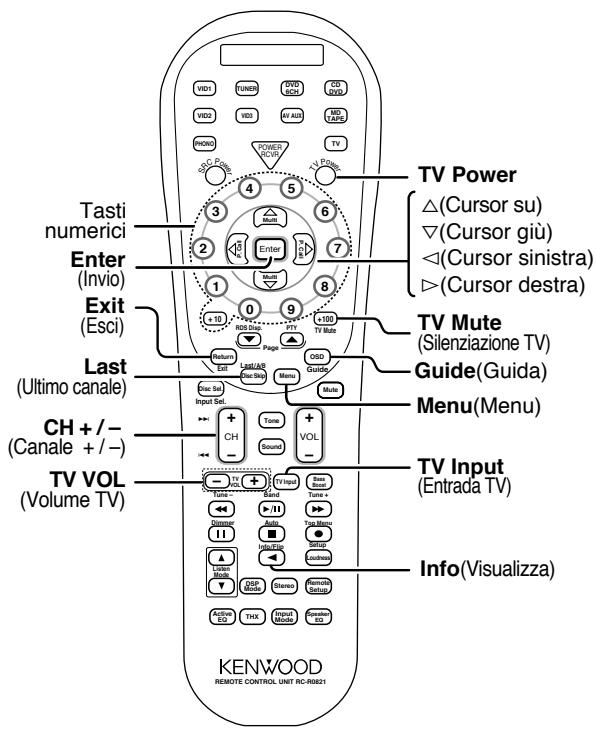

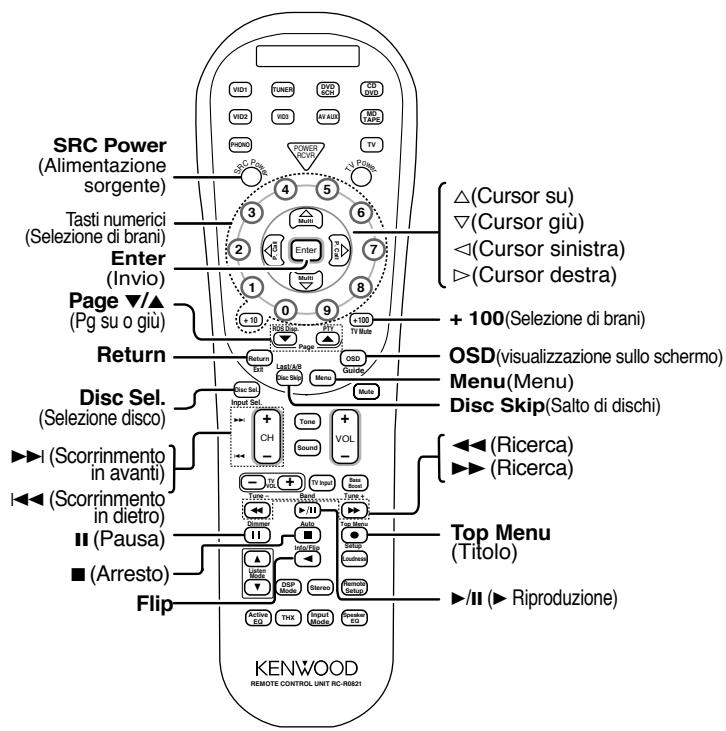

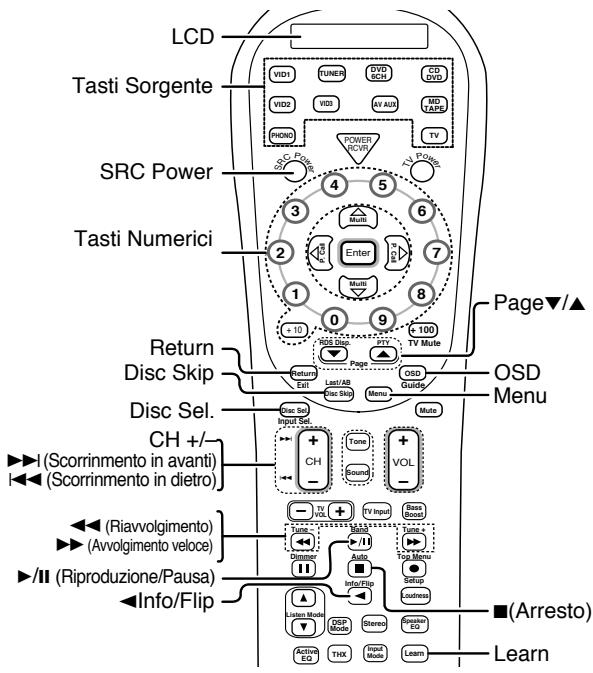

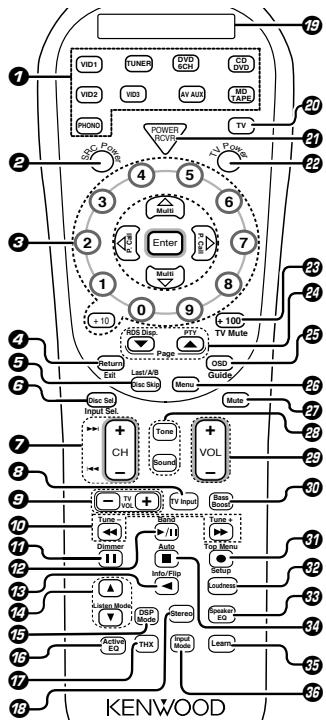

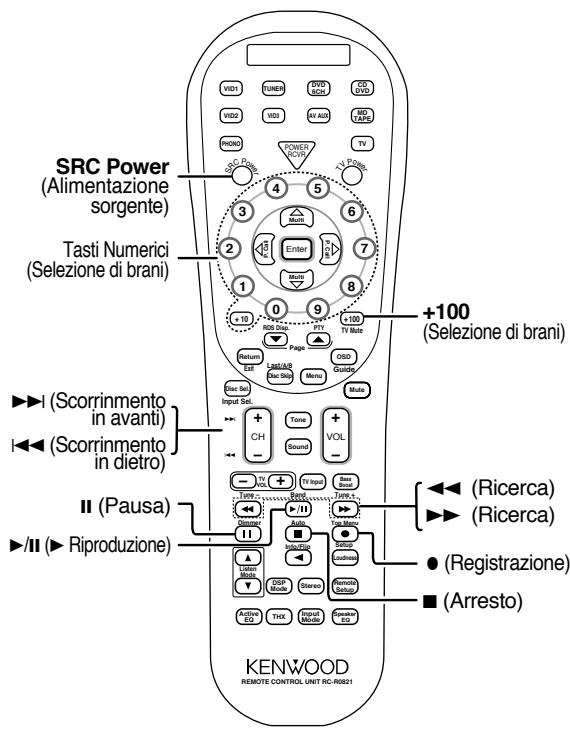

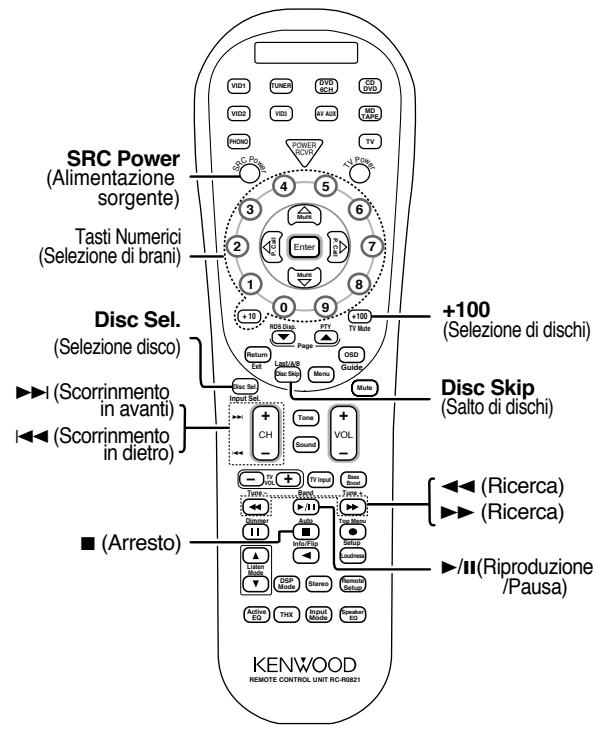

Telecomando

Questo telecomando po ssere utilizzato anche conprodotti diversi da quali Kenwood Impostando i codici della casa produttrice appropriati.

Tasti sorgente (MD/TAPE, CD/DVD, DVD/6CH, VID1, VID, VID3, AV AUX, PHONO)

Si premuti per piu di 3 secondi, vengono utilizzati per selezione i componenti registrati.

Tasti di selezione dell'ingresso (MD/TAPE, CD/DVD, DVD/6CH, TUNER, VID1, VID, VID3, AV AUX, PHONO) [24]

Si premuti per meno di 3 secondi, vengono utilizzati per selezione re sorgenti in ingresso.

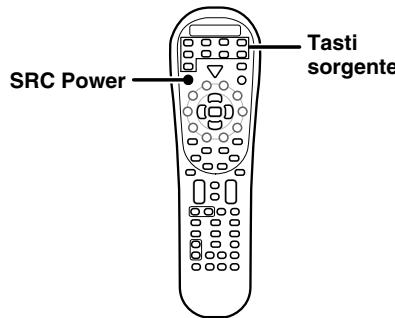

Taste SRC (sorgenti) Power

Dautilizzare per accendere e spegnere gli altri componenti sorgenti.

Tasti Numerici 29

Forniscono funzioni identiche a quale del telecomando originale indotazione conil componente che si considera controllare.

Tasti Multi (controllo multiplo) / 20

Utilizzati per effettuare il controllo di varie impostazioni.

Utilizzato per far funzione altri componenti.

Tasti P.Call / 29

Utilizzato per regolare la selezione durante le funzioni le canale audio, configurate e reimpostate.

Tasto Enter

Dautilizzareperilfunzionamento dialtricomponenti.

Tasto Return

Utilizzato per azionare il componente DVD.

Tasto Exit

Utilizzato per far funzione altri componenti.

Tasto Disc Skip

Se come sorgente di ingresso è selezione CD, tale tasto funzione come tasto di salute del cambia CD

Tasto Last/A/B

Se come sorgente di ingresso viene selezionato TAPE, tale tasto funzione comme i tasti di riproduzione A e B di una piasta a dopbia cassetta.

Utilizzato per far funzione altri componenti.

Tasto Disc Sel.

Utilizzato per far funzione altri componenti.

Tasto Input Sel.

Utilizzato per far funzione altri componenti.

Tasti CH+/-

Dautilizzare per selezionare il canale.

Tasti▶/

Si come sorcene di ingressore e selezione CD, MD oDVD, talisti funzioni come tasti di rescrimmente.

TastovTVInput

Utilizzare quando si è in modalità TV.

Tasti TV VOL +/-

Utilizzare per regolare il volume TV.

10 Tasti

Se CD, MD o TAPE viene selezionato come fonte da ingressro, quosti tasisti funzionio come tasti diricerca.

Tasti Tune +/-

Dautilizzareperavviarelambda modalita sintonizzatore.

Taste II

Utilizzato per far funzione altri componenti. Tasto Dimmer Da utilizzato per regolare la luminosità del display

Taste II

Se come sorgente di ingressso e selezionato CD, tale tasto funaziona come tasto di riproduzione/pausa. Se MDo TAPE viene selezionato come fontedingresso, quello tasto funaziona come tasto di riproduzione.

Taste Band Dautilzzare per selezionare la banda di trasmissione.

Taste

Se e selezionato nastro, Anything tasto funziona come tasti di coproduzione indietro.

Tasto Info/Flip

Utilizzato per far funzione altri componenti.

Tasti Listen Mode ▲/▼

Dautilizzareper selezionareimodo di ascolto.

Tasto DSP Mode

Utilizzare per selezionare la modalità DSP desiderata.

Tasto Active EQ

Utilizzato per passare allo stato ACTIVE EQ.

Taste THX

Dautilizzare per passareallo stato THX.

Tasto Stereo

Utilizzare per impostare la modalità di ascolto su STERO.

LCD (Schemo a cristall liquidi)

Tasto TV

Utilizzare per selezionare l'impianto TV.

Taste POWER RCVR

Utilizzare per accendere ospegnere il ricevitatore quando è in uso.

Taste TV Power

Utilizzare per accendere o spegnere il teilevisore.

Tasto +100

Utilizzare per selezionare il numero di dischi nel cambia CD.

Tasto TV Mute

Utilizzare per togliere temporaneamente il sonoro TV.

Tasti Page /

Utilizzato per far funzione altri componenti.

Se una funzione viene chiamata diversamente sul ricevitore e sul telecomando, il nome del tasting sul telecomando vienein dicato tra parentesi nel manuale.

Tasto RDS Disp.

30

Dautilizzare per ricevere trasmissioni RDS.

31

Tasto PTY

，

Utilizzare per la ricerca PTY.

Tasto OSD (visualizzazione sullo schermo)

Utilizzato per azionare il componente DVD.

Tasto Guide

Utilizzato per far funzione altri componenti.

TastiO Menu

Utilizzato per far funzione altri componenti.

Taste Mute

Dautilizzare per disattivare temporaneamente l'audio.

Taste Tone 25

Utilizzare per impostare lo stato del controllo TONE.

Tasto Sound 36

Dautilizzare per regolare la qualita del suono e gli

effetti sonori.

Tasti VOL +/− 24

Dautilizzare per regolare il volume del ricevitore.

Taste Bass Boost 25

Da utilizzare per selezionare l'impostazione di regolazione massima per la gamma a bassa frequenza.

Taste

Se esec选购acion MD o TAPE,esto tasto funzione
ceme tasto di registrazione.

Se è seleczionato VCR, quello tasto funziona come tasto di registrazione se premuto due volte progressivamente.

Tasto Top Menu

Utilizzato per azionare il componente DVD.

Tasto Setup 20

Utilizzato per selezione le impostazioni dei diffusori e sono via.

Taste Loudness

25

Utilizzare per passare allo stato LOUDNESS.

Tasto Speaker EQ.

26

Utilizzare per passare allo stato SPEAKER EQ.

Taste

Se CD, MD o TAPE viene selezionato come fonti di ingressro, quello tasto funziona come tasto di arresto.

Tasto Auto

28

Dautilizzare per selezionare la sintonia automatica o manuale.

Tasto Learn

Utilizzato per il registrar altri componenti.

Da utilizzare per memorizzare le operazioni di altri telecomandi.

Tasto Input Mode

8

Utilizzato per passare dall'ingresso整个人mente automatico, all'ingresso digitale e all'ingresso analogico.

Effettuare i collegamenti come molto nelle pagine seguenti.

Quando si collegano i componenti alsystema,fare inoltre riferimento alleistruzioni per l'uso in dotazione con i componenti in questione.

Non collegare il cavo di alimentazione a una presa a muro prima di aver completato tutti i collegamenti.

Note

1. Assicurarsi di insereire saldamente tutti i cavi di collegamento. Se i collegamenti non sono perfetti, è possible che il suono non venga prodotto o che si verificchio delle interferenze.
2. Assicurarsi di rimuovere il cavo di alimentazione alla presa CA prima di inseire o scollegare qualsiasi cavo. è possible che l'inserimento o lo scollegamento dei cavi sulla aver prima scollegato il cavo di alimentazione provochi problemi di funzionamento e danni all'apparecchio.
3. Non collegare cavi di alimentazione di componenti il cui consumo energetico e superiore all'indicazione riportata sulla presa CA nella parte posteriori dell'apparechio.

Collegamenti analogici

I collegamenti audio vengono eseguiti utilizzando cavi a piedini RCA. Tali cavi trasferiscono il segnale audio stereofonico in forma "analogica". Questo significa che il segnale audio corrisponde all'audio effettivo di due canali. Tali cavi sono in genere dotati di 2 spine a ciascuna estremità, una rossa per il canale destdro e una bianca per il canale sinistro e sono generalmente in dotazione con il relativo appearecchio o in vendita presso i rivenditori di componenti elettronici.

Disfunzioni microcomputer

Se il funzionamento fosse impossibile oppure se le visualizzazioni fosso scorrette,anche se tutti i collegamenti sono stati esguiti correttamente, inizializzare il computer facendo riferimento alla sezione "In caso di dificolta".

AVVERTENZA

Per evitare danni ed incendi, osservare le seguenti norme per garantire una corretta ventilazione dell'apparecchio.

• Non posare alcun oggetto davanti alle fissure di aerazione.
• Lasciare un spazio libero tutto attorno all'unità pari o maggiore a quelloindicato seguito (a partire delle dimensioni esterne massime, comprese protrusions).

Pannello superiore: 50~cm

Pannello posteriore: 10 cm

Pannello laterale: 10cm

Impostazioni del modo di ingresso

Ciacun ingresso CD/DVD,VIDEO 2,VIDEO 3 e DVD/6CH dispone di prese per gli ingressi audio digitale e audio analogico.

L'impostazione di fabbrica per la riproduzione del segnale audio CD/DVD, DVD/6CH,VIDEO 2 eVIDEO 3 è totalmente automatica.

Dopo aver completeness i collegamenti ed aver acceso il ricevitore, effettuare i seguenti puniti.

Utilizzato i tasti per la selezione dell'ingress per selezionare CD/DVD,VIDEO2,VIDEO3oDVD/6CH.
Premere il tasting INPUT MODE.

A ognipressione, l'impostazione viene modificata come segue:

modo di riproduzione DTS

① FULL AUTO (ingresso digitale, ingresso analogico)
② DIGITAL MANUAL (ingresso digitale)

Nel modo di riproduzione CD/DVD,VIDEO 2,VIDEO 3 o DVD/6CH

1 FULL AUTO (ingresso digitale, ingresso analogico)
② DIGITAL MANUAL (ingresso digitale)
③ 6CH INPUT (ingresso DVD/6CH)
L ④ ANALOG (ingresso analogico)

Ingresso digitale:

Selezionare esta impostazione per riproduire segnali digitali utilizzando unlettoreDVD,CDoLD.

Ingresso analogico:

Selezionare esta impostazione per riproduire segnali analogiciutilizzando una piatra a cassette, un videoregistratore o un giradischi.

Rilevamento automatico:

Nel modo di "FULL AUTO" (l'indicatore AUTO DETECT si illumina), il ricevitore selezione automaticamente il modo di ascolto nel corso della riproduzione, in modo da adattarsi al tipo di segnale di ingresso (Dolby Digital, PCM, DTS) e all'impostazione dei diffusori. L'indicatore OPTICAL e COAXIAL sul display si illuminerà quando viene individuato un segnale digitale. Se il segnale in ingresso è analogico, si accende l'indicatore ANALOG.

Per mantenere il ricevitore impostato sul modo di ascolto correntemente selezionato, utilizzare il tasto INPUT MODE per selezionare "DIGITAL MANUAL" (audio manuale). Tuttavia,anche quando è stata selezionataQLsta impostazione, è possibile che talvolta il modo di ascolto venga selezionato automaticamente per adattarsi a un segnale di ingresso Dolby Digital, a seconda della combinazione tra il modo di ascolto e il segnale di ingresso.

Nel modo DIGITAL MANUAL, se la coproduzione audio si interrompe a meta a causa di un cambiamento dei segnali di ingresso, ecc., premere el mando LISTEN MODDE.

Se si preme il tasting INPUT MODE rapidamente, potrebbe non venire prodotto alcun suono. Premere di nuovo il tasting INPUT MODE.

Collegamento dei terminali

Rimuoverile rivestimento.

Allentare.

Inserire.

Fissare.

Rimuovere il rivestimento.

Spingere la leva.

Inserire il cavo.

Ripositionare la leva.

• Non invertire mai le polarità dei cavi dei diffusori, poiché ciò causerebbe un cortocircuito.
• Se i diffusori destro e sinistro vengono collegati al contrario o se i cavi dei diffusori vengono collegati con la polarità invertita, l'audio risulterà innaturale e l'elaborazione acustica falsata. Assicurarsi di collegare correttamente i diffusori.

Impedenza dei diffusori

Dopo aver controllato leindicazioni sull'impedenza dei diffusori stampate sul pannello posteriori del ricevitore, collegare i diffusori in base ai limiti di impedenza corrispondenti. L'utilizzo di diffusori con un'impedenza nominale diversa rispetto a quantoindicato sul pannello posteriore del ricevitore potrebbe provocare problemi di funzionamento, oppure danneggiare i diffusori o il ricevitore.

Posizione dei diffusori

Diffusori (sinistra e a destra) anteriori

Posizione a sinistra e a destra, di fronte alla posizione di ascolto. Per tutti i modi surround è necessario installare diffusori anteriors.

Diffusore centrale

Positizzazione di fronte e al centro. Tale diffusore stabilizzal'elaborazione dell'audio e contribuisce a ricrearne il movimento. Necessari per la coproduzione surround.

Diffusori (sinistra e a destra) surround

Posizione direttamente a destra e a sinistra oppure leggermente arretrati rispetto alla posizione di ascolto e ad altezza uniformi, a circa 1 metro sopra la testa degli ascoltatori. Tali diffusori ricreano il movimento e l'atmosfera del suono. Necessari per la riproduzione surround.

Subwoofer

Riproduce i suoni bassi profondi e potenti.

Diffusori (sinistra e a destra) surround posteriore

Collocare l'altoparlante in una posizione posteriore rispetto alla posizione di ascolto. La posizione ottimale dipende soprattutto delle condizioni del locale.

• Sebbene ilsystema surround ideale sa formato da tutti i diffusori\ sulla descritti, se non si dispone di un diffusore centrale o di un\ subwoofer è possibile dividere tali segnati tra i diffusori a disposizione\ nelle relative impostazioni, in modo da ottenerare la migliorie riproduzione\ del suono possibile utilizzando i diffusori presenti.

Collegamento dei componenti audio

Collegamento dei componenti video

Informazioni sulpre sVIDEO

Utilizzare le prise SVIDEO per eseguire i collegamenti ai componenti video dotati di prise SVIDEO IN/OUT.

• Se le presse SVIDEO vengono utilizzate per collegare i componenti di riproduzione video, assicurarsi di utilizzato le presse SVIDEO quando vengono collegati il monitor e i componenti di registrazione video.

É necessario collegare un componente video dotato di uscite audio digitali alle prese VIDEO 2 ou VIDEO 3.

Collegamenti digitali

Le prese di ingresso digitale sono in grado di accettare segnali DTS, Dolby Digital o PCM. Collegare componenti capaci di emettere segnali digitali in formato DTS, Dolby Digital o PCM standard (CD).

Se al ricevitore sono stati collegati componenti digitali, leggere con attenzione la sezione "Impostazioni del modo di ingresso".

Collegamento di componenti video (COMPONENT VIDEO)

Se si collega il ricevitore ad un componente video con le prese COMPONENT, è possible ottenere una migliorie qualità delle immagini che non collegando l'unità alle prese SVIDEO.

Quando si collega il teilevisore alle prese COMPONENT, assicurarsi di collegare tutti gli altri componenti alle prese COMPONENT.

Collegamento di unlettore DVD (ingresso a 6 canali)

Se il collegamento tra unlettore DVD e il ricevitore è digitale, leggere con attenzione la sezione "Impostazioni del modo di ingresso".

Cavo SVIDEO

Collegamento dei diffusori

Collegamenti PRE OUT

Questo ricevitore dispone di prese PRE OUT aggintive. Tali prese possono essere utilizzate per scopi diversi, ma devono essere collegate ad un amplificatore di potenza esterno, come indicate nell'esempio riportato di seguito.

• Se si collega un carr de diffusore direttamente ad una presa PRE OUT il diffusore non emete alcun suono.
• Perutilizzarele presePREOUT,impostare soloil tasto SPEAKERSA sulla posizione ON.
• Scegliendo "6ch AMP SB OFF", il suono verrà emesso esclusivamente dall'altoparlante di surround posteriore sinistro PRE OUT (monofonico).
• Questo collegamento è disponibile per l'ascolto in ROOM B.

Collegamenti versus un'altra stanza o zona (Room B)

Qesto ti di collegamento permete di collegare l'apprecchio principale al monitor del teilevisore e ai diffusori situati in un altra stanza o in un'altra zona (ROOM B).

Collegamento alle prese AV AUX

Le prese AV AUX sono utili per il collegamento di componenti video come le videocamere o i videogiochi.

• Per selezionare la sorgente collegata alle prese AV AUX, premere il tasto AV AUX.
• Quando viene collegata una sorgente audio come unlettore MD, non è necessario collegare il cavo video.
• Quando l'apparecchio e il componente vengono collegati con il cavo S-VIDEO, è possibile ottenera una qualità migliorie delle immagini.

Collegamento delle antenne

Antenna a telaio AM

L'antenna a telao in dotazione è specifica per uso interno. Posicionarla il più lontano possibile dal ricevitore, dal tevisore, dai cavi dei diffusori e dal cavo di alimentazione, quando regolarne la direzione per ottenere la ricezione migliorie.

Collegamento dei terminali dell'antenna AM

Spingere la leva.

Inserire il cavo.

Ripositionare la leva.

Antenna FM per uso interno

L'antenna per uso interno in dotazione è solamente temporanea. Per ottenere una riseczione stabile dei segnali si consiglia di utilizzare un'antenna per uso esterno. Una volta collegata l'antenna per uso esterno, scollegare l'antenna per uso interno.

Collegamenti dei terminali dell'antenna FM

Inserire il cavo.

Antenna FM per uso esterno

Portare nella stanza il cavo coassiale da 75 collegato all'antenna FM per uso esterno e collegarlo al terminale FM 75Ω.

Collegamento del controllo del sistema (SYSTEM CONTROL)

Il collegamento dei cavi di controllo del sistema più il collegamento di un sistema di componenti audio di KENWOOD consente di sfruttare operazioniibili di controllo del sistema.

L'apparecchio è compatibile solo con il modo [SL-16]. Il controllo del numero non è disponibile se l'apparecchio è collegato nel modo [XS8], [XS] o [XR].

Se il componente dispone dell'interruttore di selezione del modo, impostare i componenti collegati sul modo [SL16].

• É possible collegare il cavo SYSTEM CONTROL sia alla presa su che op presa giù.

ESEMPIO: collegamenti nel modo [SL16]

La parte sottolineata rappresenta l'impostazione del modo di controllo del giu.

[SL16]

Piastrada cassette o registrarato MD

Lettore CD

Registrarate

Cavo

SYSTEM CONTROL

• Perutilizzare le funzioni di controllo delsystema, è necessario che i componenti siano collegati alle prese giuste. Perutilizzare unlettore CD, è necessario collegarlo alle prese CD. Perutilizzare una piastra a cassette (o un registratore MD), è necessario collegarla alle prese MD/TAPE. Quando sono stati collegati piùlettori CD (ecc.),per il controlo delsystema è possibile utilizzato solo il componente collegato alle prese specificate.
• Alcunilettori CD e alcune piastre a cassette non sono compatibili con il modo di controllo delsystema[SL16].Non eseguire collegamenti alsystema con apparecchi che non sono compatibili con il mode [SL16].
• Alcunilettori MD non sono compatibili con il modo di controllo delsystema. Non è possible eseguire collegamenti di controllo delsystema con tale tipo di apparecchi.

Note

1. Non è possibile combinare gli appearecchi [SL16] con gli appearecchi [XR], [XS] e [XS8] ai fini del funzionamento delsystema. Se la combinazione degli appearecchi è di tale tipo, si prega di non collegare alcun cavo di controlo del systema. Ancheswana cavi di controllo delsystema, è possible ottenere un funzionamento normaleenza che le prestazioni ne risentano.
2. Non collegare cavi di controllo delsystema a componenti non specificati da KENWOOD. Tale operazione potrebree provocare problemi di funzionamento e danneggiare gli appearechi.
3. Assicurarsi che le spine di controllo del sistema siano inserite a fondo nei terminali di controllo del sistema.

OPERAZIONI DI CONTROLLO DEL SISTEMA

Telecomando

Consente di utilizzato l'apparecchio grazie al controllo a distanza del sistema in dotazione con il ricevitore.

Funzionamento automatico

Quando viene avviata la riproduzione da un componente sorgente, il selettore d'ingresso sull'apparecchio passa automaticamente a tale componente.

Registrazione sincronizzata

Consente di sincronizzare la registrazione con l'avvio della riproduzione quando si registra da CD, MD o dischi analogici.

Registrazione dei codici di impostazione per i componenti audio di KENWOOD

Se si possiedono componenti audio di KENWOOD abilitati al controlo a distance, ma non compatibili con il controllo delsystema, la registrazione del codice di impostazione consente di controllare i componenti utilizzando il telecommando in dotazione con il ricevitore (senza collegare cavi di controllo del systema). Per registrar i codici di impostazione dei componenti audio di KENWOOD abilitati al dato a distance, vedere "Registrazione dei codici di impostazione per altri componenti".

Impostazioni dei diffusori

Per ottenere le massime prestazioni dai modi di ascolto del ricevitore, assicurarsi di completeness le impostazioni dei diffusori (subwoofer, diffusori anteriors, centrale e surround) come descritto di seguito.

Accendere questo ricevitore premendo i tasti POWER ON/OFF e ON/STANDBY o POWER RCVR.
Per il telecomando, premere il tasto TUNER tenendolo premuto per più di 3 secondi per passare al modo ricevitore.

3 Premere il tasto SETUP per attivare la modalità SETUP.

Gli altoparlanti Surround posteriore e Subwoofer sono raffigurati nel seguente modo:

① 6chAMPSB

: Il terminale Surround Back/Subwoofer (surround posterior/subwoofer) emette in uscita suono SB (surround posterior). La pre out Surround Back (surround posterior) avrare esclusivamente un'uscita da SBL (surround posterior sinistro).

② 6ch AMP SW

Il terminale Surround Back/Subwoofer (surround posterior/subwoofer) non émetterà alcun suono. La pre out Surround Back (surround posterior)avrà un'uscita da SBL (surround posterior sinistro) e SBR (surround posterior destro).

③ 6ch AMP OFF

Non è consigilabile utilizzare il terminale Surround Back/Subwoofer (surround posterior/subwoofer) per questa selezione.

Utilizzare la manapola MULTI CONTROL o i tasti Multi ( /) per selezionare i diffusori.

Per passare alla selezione SETUP successiva, premere il tastingo di SETUP.

Utilizzare i tasti / o i tasti <> per visualizzare i seguenti display.

① SP SETUP
② TEST TONE
③ SP DISTANCE
④ DISP MODE
(5) EXIT

La procedura dell'impostazione è la seguente.

4 Selezionare unsystemadi diffusori.

Se i vostri diffusori sono certificati THX, regolateli alla funzione NML/THX.

Selectionare SP SETUP e premere di nuovo il tasto SETUP sino a visualizzare l'indicatore di impostazione del subwoofer "SUBW ON".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare l'impostazione del subwoofer.

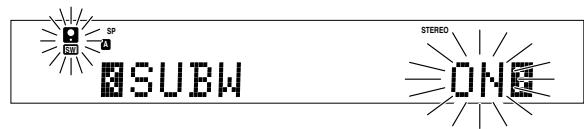

① SUBW ON : Il modo di impostazione del subwoofer sul ricevitore è attenuato.
② SUBW OFF: Il modo di impostazione del subwoofer sul ricevitatore è disattivato.

• L'impostazione iniziale è "SUBW ON".

• Quando es selezionato "SUBW OFF", idifusori anteriori vengono impostati automaticamente su "FRNT LARGE" e la procedura passa direttamente al punto ⑥. Prima di procedere al punto ⑥, premere il tasto SETUP per accettare l'impostazione.

• Se si desidera l'uscita dal subwoofer, selezionare "FRNT NML/THX" oppure selezionare contemporaneamente "FRNT LARGE" e "SW RE-MIX ON".

• Dopo aver commutato il subwoofer (SW) da OFF a ON, sare visualizzato il display d'impostazione AMP 6 canali (6ch AMP) con il quale potrete selezionare SW o SB dal terminale del diffusore subwoofer o surround posteriori.

Premere il tasting o il tasting per accettare l'impostazione.

• Viene visualizzato l'indicatore di impostazione dei diffusori anteriors "FRNT".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezione l'impostazione dei diffusori anteriors corretta.

① FRNT LARGE : Al ricevitore sono stati collegati diffusori (ampio) anteriorsi di dimensione grande.
② FRNT NML/THX: Al ricevitore sono stati collegati diffusori (normale) anteriorsi di dimensione media.

• Se è selezionato "FRNT LARGE", l'audio non verrà emesso da SUBW anche se è impostato su ON. Tuttavia, se si selezione modo SPEAKER EQ quando è selezionato il subwoofer, l'audio verrà emesso dal subwoofer. In modo STEREO, l'audio viene emesso direttamente dal diffusore anteriore.

5 Premere il tasto o il tasto per accettare l'impostazione. Viene visualizzato l'indicatore di impostazione del diffusore centrale "CNTR".
Utilizzato la manopola MULTICONTROL o i tasti Multi ( /) per selezione l'impostazione dei diffusori centrale corretta.

Se per i diffusori anteriors è stato selezionato "LARGE":

Se per i diffusori anteriors è stato selezionato "NML/THX":

7 Premere di nuovo il tasto o il tasto per accettare l'impostazione.
- Viene visualizzato l'indicatore di impostazione dei diffusori surround "SURR".
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezione l'impostazione dei diffusori surround corretta.

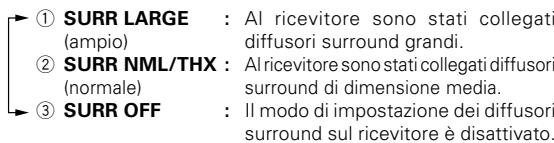

Se per il diffusore centrale è stato selezionato "LARGE":

Se per il diffusore centrale è stata selezionata un'impostazione diversa da "LARGE":

• Se si selezione la funzione "SURR OFF", passare all'operazione 19.

Premere di nuovo il tasto o il tasto per accettare l'impostazione.
- Viene visualizzato l'indicatore di impostazione dei diffusori surround "SB".
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezione l'impostazione dei diffusori surround posteriori coretta.

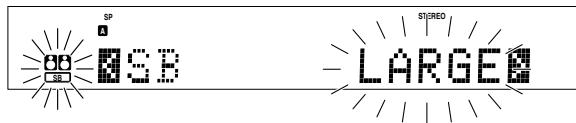

Se per il diffusori surround è stato selezionata "LARGE".

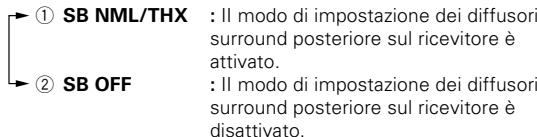

Se per il diffusori surround è stato selezionata "NML/THX".

• Dopo aver commutato il subwoofer (SW) da OFF a NML/THX, sare visualizzato il display d'impostazione AMP 6 canali (6ch AMP) con il quale potrete selezionare SW, SB o OFF dal terminale del diffusore subwoofer o surround posteriori.

7 Premere nuovamente il tasto o il tasto per confirmare la regolazione e apparirà la sigla "SURR:MIX".

• La funzione "SURR:MX" indica che i segnali ai diffusori SL e SR sono mixati ed il sonoro viene emesso dal diffusore di surround posteriore, ed in tal modo l'ascoltatore è avvolto dall'effetto acustico proveniente dal retro.

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare le seguenti funzioni.

• Se il diffusore di surround posteriore è disattivato, la regolazione SURR:Mix non sare disponibile e le funzioni avanzeranno al punto ⑥.

Premerediuoviltastooiltastopperaccettarel'impostazione.

• Viene visualizzato l'indicatore di impostazione dei re-mix del subwoofer "SW RE-MIX".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare l'impostazione dei re-mix del subwoofer corretta.

• Se il subwoofer è disattivato, l'impostazione per il re-mix del subwoofer non è utilizzato.

Premere nuovamente il tasto SETUP per tornare alle schemmate di configurazione principali.

• Il ricevitore entra nel modo di regolazione del livello di volume dei diffusori.
• Ai punti e, vengono visualizzati solo gli indicatori dei canali dei diffusori selezionati che necessitano di regolazione.

5 Regolare il livello del volume del diffusore.

Dalla posizione di ascolto usuale, regolare i livelli di volume. I livelli di volume di ciascun diffusore devono essere identici.

Per selezionare la funzione TEST TONE, premere i tasti / V o i tasti < 1 / >
Premere il tasto SETUP per visualizzare i seguenti display:

①
T.TONE AUTO
T.TONE MANUAL

Per selezionare la funzione AUTO/MANUAL TEST TONE (tonalità di prova) azionare la manopola MULTI CONTROL o i tasti Multi ( /) . Per arrivare la sequenza TEST TONE, premere nuovamente il tasto SETUP.

La regolazione del volume della tonalità di prova in uscita dal canale sonoro in selezione, è effettuata azionando la manopola MULTI CONTROL o i tasti Multi ( /) .

Quando si usa la modalità AUTO, la tonalità di prova è emessa dal diffusore anterio sinistro per 2.5 secondi. La tonalità di prova successiva sera emessa per 2 secondi dagli altri diffusori nella sequenza indica a seguito.

Quando si è selezionato 6ch AMP SW.

Quando si è selezionato 6ch AMP SW oppure OFF.

L'indicatore del canale lampeggia durante l'émissione del segnale di prova.

• Se le impostazioni di livello del volume per i diffusori vengono modificare durante l'ascolto, vengono modificareanche le impostazioni a cui si fa riferimento in questa pagina. 36
• Se le selezioni di impostazione dei diffusori vengono impostate su OFF, le impostazioni del livello dei diffusori vengono azzerate.

Quando si usa la modalità MANUAL, la selezione del canale del diffusore è effettuata azionando i tasti / V o i tasti < / >

4 Premere di nuovo il tasto SETUP.

• Il tono di prova viene disattivato e si torna all'elemento principale della configurazione.

6 Regolare il livello di picco dei bassi (Bass peak).

La bassa frequenza è vincolata da una restrizione che fa si che il livello di picco dei bassi non possa superare il livello accettabile quando il volume viene aumento.

Se il diffusore del subwoofer è impostato su OFF, la restrizione ha effetto sulla bassa frequenza dei diffusori anteriors destro e sinistro.

Per selezionare la funzione BASS PEAK premere i tasti / V o i tasti < / > e premere il tasto SETUP.

Per regolare il livello di picco dei bassi a -30dB use la manopola MULTI CONTROL o i tasti Multi ( /) Campo di regolazione: da -30dB a 0dB e OFF.
Per ottener il livello di picco dei bassi ottimale, continuare ad augmentare il livello usinga la manopola MULTI CONTROL o i tasti Multi ( /) durante l'emissione del suono di prova, sinch dal subwoofer o dal diffusore anteriore sare emesso un segnale di confirma.

Permere il tastinge SETUP per accettare l'impostazione.

7 Immettere la distance dai diffusori.

Premere i tasti / V o i tasti < 1 / > per selezionare la funzione SP DISTANCE sul display di setup e premere nuovamente il tasto SETUP.
Misurare la distanza dalla posizione di ascolto a ciascun diffusore.

Annotare la distance da ciasmun diffusore.

Distanza dal diffusore anteriors di sinistro (L) : ______ piedi (metri)

Distanza dal diffusore centrale (C) : piedi (metri)

Distanza dal diffusore anteriors di destro (R): ______ piedi (metri)

Distanza dal diffusore surround destro (SR) : _ piedi (metri)

Distanza dal diffusore di surround posteriore destro (SBR)

: piedi (metri)

Distanza dal diffusore di surround posteriori (SBL)

: piedi (metri)

Distanza dal diffusore surround sinistro (SL): ______ piedi (metri)

Distanzadalsubwoofer(SW) :piedi (metri)

Utilizzato i tasti / o i tasti < 1 / > per selezionare i diffusori, ed azionare la manopola MULTI CONTROL o i tasti Multi ( /) per regolare la distance dai diffusori anteriors.

L'indicatore dei diffusori da regolare lampeggia.

Indicatore in piedi Indicatore in metri

• La gamma di impostazione consentita è da 1 a 30 piedi (da 0,3 a 9,0m ), regolabile a incrementi di 1 piede (0,3m) .
  Ripetere il punto per immettere la distanza per ciascun diffusore.
  Premere nuovamente il tasto SETUP per tornare alle schermate principali della configur- azione.
• Sul display dovrebbero apparire i diffusori da voi selezionati. Verificare la corretta selezione di tutti i diffusori.

3 Selezione della modalità display.

Per selezionare la funzione DISP MODE, premere i tasti / V o i tasti < 1 / >
Premere il tasto SETUP per visualizzare i seguenti display:

① DISP SELECTOR : Visualizza l'ingresso attualmente in selezione.
L ② DISP LISTEN : Visualizza la modalità d'ascolto attuale.

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare la modalità di display.

Per confermare l'impostazione, premere nuovamente il tasto SETUP.
Per selezionare EXIT, premere il tasto o il tasto

Per uscire dalla modalità di SETUP, premere il tasto SETUP.

Regolazione del livello di ingresso (solo sorgenti analogiche)

Se il livello di ingresso di un segnale sorgente analogico è troppo elevato, l'indicatore "CLIP" lampeggia per indicare il segnale della sorgente. Regolare il livello di ingresso.

Utilizzato i tasti selezione dell'ingress per selezionare la sorgente di cui si desidera impostare il livello di ingresso.

• É possibile memorizzare un livello di ingresso distinto per ciascuna sorgente di ingresso.
  Premere più volte i tasti SOUND e / V o i tasti < 1 / > fino a visualizzare I'indicatore "INPUT".
  Utilizzato la manopola MULTICONTROL o i tasti Multi ( /) per regolare il livello di ingresso.

• Il modo di regolazioneiene visualizzato per otto secondi circa.
• É possiblere regolare il livello di ingresso su tre impostazioni: 0 dB, -3 dB e -6 dB (l'impostazione iniziale è 0 dB).

Premere di nuovo il tasto SOUND per tornare all'indicatore di immissione.

Preparazione alla riproduzione

Prima di arrivare la riproduzione, sono necessarie alcune fasi preparatore.

Accensione del ricevitore

Attivare l'alimentazione dei componenti interessati.
Attivare l'alimentazione del ricevitore premendo i tasti POWER ON/OFF e ON/STANDBY 念

Selezione del modo di ingresso

Se è stato selezionato un componente collegato alle prese CD/DVD,VIDEO2,VIDEO 3 o DVD/6CH, assicurarsi che l'impostazione del modo di ingresso sia corretta per il tipo di segnale audio da utilizzato.

Selezione di MD/TAPE

Selezionare il nome della sorgente corrispondente al componente collegato alle prese MD/TAPE. L'impostazione di fabbrica iniziale è "TAPE". Per modificare il nome della sorgente in "MD", eseguire la segunte procedura:

Tenere premuto per altre 2 secondi il tasting MD/TAPE.

• L'indicatore di sorgente viene modificato in "MD".
• Per tornare all'indicatore iniziale, ripetere la procedura precedente.

Selezione delsystemadi diffusori

Premere il tasti SPEAKERS per selezionare il sistema di diffusori da utilizzare.

A ON : Emissione dell'audio dai diffusori collegati ai terminali SPEAKERS A sul pannello posteriori.
B ON : Emissione dall'audio dai diffusori collegati ai terminali SPEAKERS B sul pannello posteriore. Dal subwoofer non viene emesso alcun suono.
A+B ON : Emissione dell'audio dai diffusori collegati sa ai terminali SPEAKERS A che ai terminali B sul pannello posteriore.
A+B OFF: Dai diffusori non viene emesso alcun suono. Utilizzare tale impostazione durante l'ascolto con le cuffie, in modo da ottenerere un audio stereo funicoin tutti i modi di riproduzione. I trattini del display variano in aspetto a seconda del tipo del segnale d'ingresso.

É necessario che l'indicatore per i diffusori da utilizzare sua illuminato.

• Se si preme il tasting INPUT MODE per selezionare "6CH INPUT" la cui sorgente di ingresso è "DVD/6CH", SPEAKERS A viene selezionato automaticamente.

Ascolto mediante un componente sorgente

Utilizzare i tasti per la selezione del'ingresso e tasto AV AUX per selezionare la sorgente da ascoltare.

Le sorgenti di ingresso vengono modificare comme segue: Selezione di una sorgente con ciascun tasting.

① "DVD/6CH"
② "CD/DVD"
③ "PHONO"
④ "TUNER"
⑤“VIDEO1”
⑥“VIDEO2”
⑦“VIDEO 3”
⑧ "MD/TAPE"
⑨ "AV AUX"

2 Avviare la riproduzione dalla sorgente selezonata.

3 Utilizzato la manopola VOLUME CONTROL o i tasti VOL +/- per regolare il volume.

Regalazione del suono

Regolazione dei toni

É possibile regolare la qualità del suono quando il ricevitore si trovava in modalità PCM stereo e stereo analogica e quando "THX OFF".

Per il telecomando, premere il tasto TUNER tenendolo premuto per più di 3 secondi per passare al modo ricevitore.
Premere il tasting TONE per selezionare il modo dei toni.
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare TONE ON/OFF.

Dopo aver selezionato la funzione TONE ON, premere il tasto TONE per accedere ai seguenti display.

BASS: Da selezionare per regolare la gamma a bassa frequenza.
TREBLE: Da selezionare per regolare la gamma ad alta frequenza.

Utilizzato la manopola MULTI CONTROL o itasti Multi ( /) per regolare la qualità del suono.

• I livelli dei bassi e degli acuti sono regolabili da -10 a +10 con incrementi di 2 passi.
• La voce di regolazione viene visualizzata per 8 secondi circa.

Accentuazione rapida delle basse frequenze (BASS BOOST) (solo da telecomando)

É possible regolare la qualità del suono quando il ricevitore si trova in modalità PCM stereo e stereo analogica e quando "THX OFF".

Premere il tasting Bass Boost.

• Premere una volta il tasto per selezione l'impostazione massima di accentuatione delle basse frequenze (+10).
• Tale tasto non funzione quando il ricevitore si trovava nel modo di regolazione della qualità del suono o degli effetti sonori.

Ripristino dell'impostazione precedente

Premere di nuovo il tasto Bass Boost.

Regolazione di intensità audio (solo da telecomando)

É possibile regolare la funzione di intensità che controllingi valori bassi del volume per conservare la ricercazza del suono. La regolazione può essere effettuata quando il ricevitore si trova in modalità PCM stereo e stereo analogica e quando "THX OFF".

Premere il tastingo Loudness per ON l'impostazione LOUDNESS.

Per annullare

Premere nuovamente il tastingo Loudness per spegnere l'indicatore "LOUDNESS".

Disattivazione dell'audio

Il tasto MUTE consente di disattivare l'audio dei diffusori.

Premere il tasting MUTE.

Per annullare

Premere di nuovo il tasting MUTE, in modo che l'indicatore "MUTE" si spenga.

• É inoltre possibile disattivare l'impostazione MUTE ON girando la manopola VOLUME CONTROL o premedo il tasting VOL +/-.

Modalità ACTIVE EQ

La modalità ACTIVE EQ vi consente di potenziare l'intensità sonora quando è attivata durante la riproduzione Dolby Digital e DTS, sia in funzione PCM o stereo analogica.

Premere il tasto ACTIVE EQ per accedere alla selezione delle seguenti modalità:

• La scritta "ACTIVE EQ" scorrera da destra a sinistra.
• Se le modalità ACTIVE EQ e SPEAKER EQ sono disattivate (OFF) e si insercisce la funzione ACTIVE EQ (MUSIC), la funzione SPEAKER EQ (SMALL) sera inserita (ON) automaticamente.
• La funzione ACTIVE EQ non sare accessibile se una delle modalità REC MODE, AUTO TUNING, PRESET MEMORY o DTS-ES Matrix è inserita, e durante la riproduzione LPCM a 96kHz.

Modalità SPEAKER EQ

La funzione SPEAKER EQ si utilizes per regolare le caratteristiche dell'uscita audio del ricevitore in base alle caratteristiche degli diffusore che possono essere diverse, in funzione della loro dimensione. In particolare per quanto riguarda la riproduzione da una sorgente audio musicale, effettuando tali regolazioni, il suono riprodotto risulterà più naturale. Attivando la funzione SPEAKER EQ, potrete benefici di un suono dinamico e naturaleanche qualora possiedate diffusore di dimensioni ridotte.

Premere il tasto SPEAKER EQ per attivare le seguenti modalità:

• La scritta "SPEAKER EQ" scorrera da destra a sinistra.
• Non è possibile disattivare la funzione SPEAKER EQ nelle vali della funizione ACTIVE EQ è attivata.
• La funzione SPEAKER EQ non sare accessibile se una delle modalità REC MODE, AUTO TUNING, PRESET MEMORY o DTS-ES Matrix è inserita, e durante la riproduzione LPCM a 96kHz.

Ascolto con le cuffie

Premere il tasti A SPEAKERS B, in modo che l'indicatore dei diffusori si spenga.

Assicurarsi che gli indicatori SPEAKERS siano spenti.

• Se tutti i diffusori vengono spenti nel modo surround, quest'ultimo viene disattivato e viene ripristinata la riproduzione stereo.

2 Collegare le cuffie alla presa PHONES.

Utilizzato la manopola VOLUME CONTROL o i tasti VOL + / - per regolare il volume.

Registrazione audio (sorgenti analogiche)

Registrazione di una sorgente musica

Utilizzato i tasti per la selezione dell'ingresso per selezionate la sorgente (diversa da "MD/TAPE") da registrar.
Impostare la registratore MD o il piastra a cassette per registrare.
Avviare la riproduzione, quando avviare la registrazione.

Registrarione video

Utilizzare i tasti per la selezione dell'ingresso per selezionare la sorgente video (diversa da "VIDEO 1") da registrar.
Impostare sulla registrazione la piastra video collegata a VIDEO 1.

• Selezionare modo REC per registrar una sorgente di ingresso digitale.

Avviare la riproduzione, quando avviare la registrazione.
- Con alcuni software video è possible che la registrazione non risulta normale. Tale problema è dovuto alla presenza di un sistema anticopacia. - [50]

Registrazione audio (sorgenti digitali)

Attivare il modo REC per registrar una sorgente di ingresso digitale.
Normalmente, utilizzare il modo AUTO REC per registrar sorgenti di ingresso audio.

Quando il modo digitale viene modificato durante la registrazione nel modo modo AUTO REC, è possibile che la sorgente di ingresso audio venga momentaneamente interrotta.

Registrazione di musica nel modo AUTO REC o MANUAL REC

Utilizzato i tasti per la selezione dell'ingresso per selezione la sorgente (CD/DVD, DVD/6CH, VIDEO2, VIDEO 3) da registrar.
Impostare la registratore MD o il piastra a cassette per registrar.

Premere e tenere premuto per altre 2 secondi il tasto DIMMER, in modo da selezionare il modo AUTO REC o modo MANUAL REC.

Per il modo AUTO REC:

Per il modo MANUAL REC:

Avviare la riproduzione, quando avviare la registrazione.

• Se la riproduzione audio si interrompe a meta a causa di una modifica dei segnali di ingresso, ecc., premere il tasto DIMMER.

È possibile memorizzare fino a 40 stazioni e richiamarle con la pressione di un unico tasting.
É possibile classificare le stazioni radiofoniche in stazioni RDS (Radio Data System) e in stagioni di altri tipo. Per ascoltare o memorizzare stazioni RDS nella memoria preselectionata, vedere la sezione intitolata "Utilizzo delsystema RDS"

Sintonizzazione (non RDS) delle stazioni radio

Utilizzare il tasting TUNER per selezionare.
2 Utilizzare il tasting BAND per selezionare la banda di trasmissione desiderata.

Agni pressione la banda viene modificata.

3 Utilizzato il tasto AUTO per selezionare il metod di sintonia desiderato.

Con anni pressione del tasto, si passa dal tipo di sintonizzazione automatica a sintonizzazione manule eviceversa.

Sul display si illumina l'indicatore "AUTO".

• Di solito viene'utilizzata l'impostazione "AUTO" (sintonia automatica). Se le onde radiofoniche sono deboli e vi è molto interferenza, commutare sulla sintonia manuale (con la sintonia manuale, le trasmissioni stereo vengono ricevute in modo monofonico).

4 Utilizzato la manopola MULTICONTROL o i tasti Multi(△/△) o i tasti Tune - «← /+ » per la selezionare la della stazione.

"TUNED" viene visualizzato quando si riceve una stazione.

Sintonia automatica : la stazione successiva viene sintonizzata automaticamente.
Sintonia manuale : Ruotare la manopola e usare i tasti Multi ( /) per selezionare la stazione richiesta.

Utilizzo del sistema RDS (Radio Data System)

Con RDS si intende un sistema che, insieme al segnale di trasmissione, comuna informazioni utili (sotto forma di dati digitali) per le trasmissioni FM. I sintonizzatori e i ricevitori predispositi alla riscezione RDS sono in grado di estrarre le informazioni dal segnzale di trasmissione e diutilizarle con diverse funzioni, come la visualizzazione automatica del nome della stazione.

Funzioni RDS:

Ricerca PTY (identificazione del tipo di programma) 31

Si sintonizza automaticamente su una stazione che sta trasmettendo il tipo di programma specificato (generere).

Visualizzazione PS (nome Program Service)

Visualizza automaticamente il nome della stazione trasmesso alla stazione RDS.

Funzione RDS AUTO MEMORY

Selezione e memorizza automaticamente nella memoria preselezionata fino a 40 stazioni RDS.

Se nella memoria preselezionata sono state memorizzate meno di 40 stazioni RDS, nei posti vuoti vengono memorizzate stazioni FM normali.

Funzione Radio Text (testo radio)

Visualizzà i dati di testo radio trasmessi da alcune stazioni RDS quando viene premuto il tasto RDS Disp. (Display). Se non vengono trasmessi dati di testo viene visualizzato "NO RT".

"RDS" si illumina quando viene ricevuta una trasmissione (un segnale) RDS.

Nota

É possible che alcune funzioni e alcuni nomi di funzioni siano diversi per determinati paesi e aree.

Prima di utilizzare una funzione RDS, assicurarsi di eseguire la funzione RDS AUTO MEMORY facendo riferimento alla descrizione contentuta in "Preselezione delle stazioni RDS (RDS AUTO MEMORY)". 30

Preselezione manuale delle stazioni radiofoniche

La funzione RDS AUTO MEMORY assegnata numero di preselezione alle stazioni RDS partendo dal numero di preselezione "1". Assicurarsi quindi di eseguire la funzione RDS AUTO MEMORY prima di memorizzare manually delle stazioni AM, nonché altre stazioni FM e RDS.

"Preselezione delle stazioni RDS (RDS AUTO MEMORY)"

Sintonizzarsi sulla stazione da memorizzato.
Premere il tasto MEMORY durante la riscione della stazione.

Lampeggia per 5 secondi

Si illumina per 5 secondi

Passare al punto entre 5 secondi (se trascorrono più di 5 secondi, premere di nuovo il tasting MEMORY).

3 Utilizzare la manopola MULTICONTROL o iasti Multi ( /) per selezionare una delle stazioni preimpostate (da 1 a 40).
Premere il tastingo MEMORY per accettare l'impostazione.

• Ripetere i punti 1, 2, e 4 sino a memorizzare tutte le stazioni desiderate.
• Se una stazione viene memorizzata su un numero di preselezione piùutilizzato,la stazioneprecedenteviene sostituita con la stazione nuova.

Ricezione delle stazioni preselezionate

Premere il tasting TUNER per selezionare il sintonizzatore come sorgente.

2 Inserire il numero della stazione preselezionata da ricevere (fino a "40").

Premere i tasti Numerici nel seguente ordine:

Per "15", premere +10, 5

Per "20", premere +10, +10, 0

• Se durante la digitazione di un numero a due cifre viene commesso un erre, premere più volte il tasto +10 per tornare alla visualizzazione iniziale e ripetere la procedura dall'inizio.

Ricezione delle stazioni preselezionate in ordine (P.CALL)

1 Premere i tasti TUNER per selezionare il sintonizzatore come sorgente.
2 Utilizzare i tasti P.Call < / 口 , per selezionare la stazione desiderata.

• A agli pressione del tasting viene ricevuta in sequenza un'altra stazione preselezionata.

Premendo il tasting P.Call si ottiene:

Premendo il tasting P.Call si ottiene:

Tenendo premuti i tasti o , è possible saltare da una stazione preselezionata all'altra, ricevendo ciascuna stazione preselezionata a intervals di 0,5 secondi.

Utilizzo del tasting RDS DISP (Display)

Premendo il tasting RDS Disp. viene modificato il contento del display.

A agli pressione il modo di visualizzazione viene modificato come segue:

① Visualizzazione PS (nome Program Service)

② Visualizzazione RT (testo radio)
③ Visualizzazione della frequenza

Visualizzazione PS (nome Program Service):

Il nome della stazione viene visualizzato automaticamente quando viene ricevuta una trasmissione RDS.

Se non sono stati inviati dati PS, viene visualizzato "NO PS".

Visualizzazione RT (testo radio):

I dati di testo che accompagnano la trasmissione RDS scorrono sul display. Se la stazione RDS corrente non fornisce dati RT, viene visualizzato"NO RT".

Visualizzazione della frequenza:

Viene visualizzata la frequenza della stazione corrente.

Preselezione delle stazioni RDS (RDS AUTO MEMORY)

Tale funzione memorizza automaticamente nella memoria preselezionata fino a 40 stazioni RDS. Per utilizzato la funzione PTY, è necessario memorizzare le stazioni RDS nella memoria preselezionata utilizzando la funzione TUNER RDS Auto Memory.

1 Premere il tasto TUNER per avviare la modalità sintonizzatore.
2 Utilizzato il tasto BAND per impostare la banda di trasmissione su "FM".
Se siiene premuto per altri 3 secondi il tasting MEMORY, viene avviata la modalità AUTO MEMORY.

• Dopo pochi minuti, vengono memorizzate fino a 40 stazioni RDS in sequenza a partire dal canale "01".
• É possibile che le stazioni già memorizzate nella memoria preselezionata vengano sostituite con stazioni RDS (ciao se la funzione RDS AUTO MEMORY individua 15 stazioni RDS, le stazioni corrente memorizzate da 01 ~ 15 verranno sostituite con le stazioni RDS)

Sintonizzazione in base al tipo di programma (ricerca PTY)

Tale funzione consente di impostare il sintonizzatore sulla ricerca automatica delle stazioni che stanno trasmettendo il tipo di programma (genere) che si desidera ascoltare.

In determinate condizioni di ricezione è possibile che sia necessario più di 1 minuto per completare la ricerca.

Preparativi

• Eseguire la procedura RDS AUTO MEMORY.
• Impostare la banda di trasmissione su FM.
  Sintonizzarsi su una stazione RDS.

1 Premere il tasto PTY per attivare il modo di ricerca PTY.

Si illumina

Quando viene ricevuta una trasmissione RDS, il tipo di programma viene visualizzato sul display. Se non sono disponibili dati PTY o se la stazione non è una stazione RDS, viene visualizzato "NONE".

2 Mentre l'indicatore "PTY" è illuminato,utilizzare i tasti Multi ( /) o i tasti Tune- < < / + > per selezionare il tipo di programma desiderato.

Tabella dei tipi di programma

Nome del tipo di programma	Visualizzazione	Nome del tipo di programma	Visualizzazione
Musica pop	POP M	Previsioni del tempo	WEATHER
Musica rock	ROCK M	Finanza	FINANCE
Musica da strada	EASY M	Programmi per bambini	CHILDREN
Musica classica leggera	LIGHT M	Tematiche sociali	SOCIAL
Musica classica impegnata	CLASSICS	Religione	RELIGION
Altra musica	OTHER M	Interventi degli	PHONE IN
Notiziari	NEWS	ascoltatori Viaggi	TRAVEL
Temi di attualità	AFFAIRS	Tempo libero	LEISURE
Informazioni	INFO	Musica jazz	JAZZ
Sport	SPORT	Musica country	COUNTRY
Istruzione	EDUCATE	Musica nazionale	NATION M
Teatro	DRAMA	Revival	OLDIES
Cultura	CULTURE	Musica folk	FOLK M
Scienza	SCIENCE	Documentari	DOCUMENT
Argomenti vari	VARIED

Se tale operazioneiene tentata prima di eseguire la funzione RDS AUTO MEMORY, viene visualizzato "NO PROGRAM".

3 Premere il tasting PTY per avviare la ricerca.

ESEMPIO: ricerca di una stazione di musica POP.

Visualizzazione durante la ricerca.

Visualizzazione del nome del tipo di programma.

Visualizzazione quando viene ricevuta una stazione.

Visualizzazione del nome della stazione

• Mentre "PTY" lampeggia, non viene emesso alcun audio.
• Se non è possible trovare il tipo di programma desiderato, viene visualizzato "NO PROGRAM", quando dopo diversi secondi il display torna alla visualizzazione iniziale.

Per selezionare un altro tipo di programma.

Ripeterei punti 1,2e3.

Il ricevitore dispone di modi di ascolto che consentono di sfruttare effetti sonori migliorari con diverse sorgenti video. Per ottenere un effetto ottimale dai modo surround, assicurarsi innanzitutto di aver impostato correttamente i diffusori.

20

Modo surround

Le posizioni degli altoparlanti sostoindicate riguardo il systema audio surround a 5,1 canali, ossia:

Dolby Digital
Dolby Pro Logic II
THX
DTS
DSP
DVD 6-channel

Le posizioni degli altoparlanti sottoindicate riguardo ilsystema audio surround a 6,1 canali, ossia:

Dolby Digital EX
- DTS-ES
Neo:6
- THX Surround EX
SRS Circle Surround II
Dolby Digital, Dolby Pro logic II e DSP se "SURR: MIX ON"

Nessun diffusore surround posteriore

Diffusori surround posteriore

L Diffusore anteriori di sinistro
SW Subwoofer
C Diffusore centrale
R Diffusore anteriori di destro

SL Diffusore surround sinistro
SR Diffusore surround destro
SBL Diffusore surround posteriore sinistro
SBR Diffusore surround posteriore destro

Fabbricato diaetro licenza Dolby Laboratories. "Dolby", "Pro Logic", "Surround EX" e il significolo della dopbia D sono marchi di Dolby Laboratories.

La parola "Lucasfilm" e il logo THX sono marchi di fabbrica o marchi di fabbrica registrati della Lucasfilm, Ltd. ©Lucasfilm Ltd &TM. Ilsystema Surround EX è stato sviluppato insieme alla THX e alla Dolby Laboratories, Inc. ed è un marchio di fabbrica della Dolby Laboratories, Inc. Tutti i diritti sono riservati. Usato su licenza.

Circle Surround II, SRS e (O) il simbolo è un marchio dei lavoratori di SRS Labs, Inc. La Tecnologia Circle Surround II è registrata su licenza di SRS Labs, Inc.

Circle Surround II

I nomi "DTS", "DTS-ES Extended Surround" e "Neo:6" sono marchi di fabbrica registrati della Digital Theater Systems, Inc.

Dolby Digital

Il formato surround Dolby Digital consente di ascortare fino a 5,1 canali di audio surround digitale da segnati di ingresso Dolby Digital (come software Laserdisc o DVD contrassegnati con DOLBY). A confronto con il surround Dolby precedente, ilsystema Dolby Digital fornisse una qualità del suono migliorhe, una precisione spaziale più accurata e una gamma dinamica migliorata.

Sebbene per ottener il vivo audio surround Dolby Digital a 5,1 canai sia necessario un set completingi diffusori (anteriori sinistro, destro e centrale, sinistro e destro surround, più un subwoofer), il ricevitore consente di ascoltare segnali di ingresso Dolby Digital (e Dolby Surround)anche se vengono collegati solo i diffusori anteriors.

Dolby Digital EX

La technologia Dolby Digital EX rappresenta uno sviluppo della technologia Dolby Digital, e genera sei canali di uscita a piena larghezza di banda dai canali sorgente 6.1.

Questa conversione utilizza un decodificatore a matrice che trasforma i due canali della registrazione originale in tre canali di surround. Qusto effetto è ottenuo impiegando tre diversi segnali di surround, surround sinistro, surround destro, è surround posteriori, ed ognuno di questi azioni un gruppo di diffusori. In pratica, è come se siaggiungesse un canale centrale dedicato per i diffusori posteriori, che aumento la diffusione e la naturalezza dell'effetto acustico, offrendo lafacilityà di avvolgere l'ascoltatore in un'onda di effetti sonori, positionandoli esattamente ove si troverebbero in una situazione reale. Per ottimizzare la riproduzione, si consiglia di usare la funzione Dolby Digital EX con colonne sonore registrate con ilsystema Dolby Digital Surround EX, che incorporano un marchio digitale che attiva esta funzione automaticamente. Notare che per i titoli registrati prima della fine del 2001, la funzione dovrè essere settte attenuata manually.

Sebbene per ottenere il vero audio Surround Dolby Digital EX a 6,1 cana si necessario un set completingi (anteriori sinistro, destro e centrale, sinistro e destro surround, surround posteriore più un subwoofer), il ricevitore consente di ascoltare segnali di ingressro Dolby Digital (e Dolby Surround)anche se vengono collegati solo i diffusori anteriors.

Sebbene solo le piste sonore Dolby Digital incorpino un canale a Bassa frequenza distinto, il collegamento di un subwoofer migliorera le prestazioni in termini di bassi profondi although negli altri modo surround.

L'indicatore "LFE" viene visualizzato sul display quando viene immesso un segnale per tale canale.

Dolby PRO LOGIC II

Dolby PRO LOGIC II è stato progettato specificamente per fornire una nuova percezione di spazio, direzione ed articolazione del suono da sorgenti codificate Dolby Surround (quali i software video e Laserdisc contrassegnati [DOLOBY SURROUND]). Questo viene raggiunto grazie ad un design logico con feedback incorpore e intelligente, una decodifica del surround matrix e la decodifica delle uscite surround stereo ad ampiezza di banda completa. I modo PRO LOGIC II programmati in quello ricevitori sono "MOVIE", "MUSIC" e "PRO LOGIC". Il modo "MOVIE" di PRO LOGIC II dispone di funzioni preimpostate per fornire una coproduzione del suono surround calibrata e di alto livello, nelle il modo "MUSIC" dispone di funzioni regolabili per offrir i tre comandi optionali, quali "Dimension", "Center Width" e "Panorama" che consentono di ottimizzare i campi sonori come si desidera. Il lavoro "Dimension" consente alla 'utente di regolare gradualmente il campo sonoro verso la parte anterio o posteriori; il lavoro "Center Width" consente varie regolazioni del bilanciamento dei diffusori sinistro, centrale e destro; il modo "Panorama" consente di estendere l'elaborazione stereo anteriori includendo i diffusori surround per un eccezionale effetto "avolgente" con elaborazione sulle pareti laterali.

Note

LFE = Low Frequency Effects (effetti a bassa frequenza). Tale canale fornisce al subwoofer segnali di bassi non direzionali distinti per ottenere effetti sonori di basso più profondi e dinamici.

DTS

IlsystemaDTS(DigitalTheater System)èun formato audio digitale a5,1canali che fornisce cinque canali apettro intero e un canale a bassafrequency(subwoofer)perotteneruna nitidezza precedenti,una separazione dei canali ottimaleeuna gamma dinamica ampia.

Nel modo DTS, é possible riproduire in surround digitale l'ingresso digitale a 5,1 canali di un CD, LD o DVD contrassegnati con il symbolo "DTS".

DTS-ES

DTS-ES (Extended Surround) presenta unsystema surround a 6,1 canali con canale supplementare Surround posteriore, che rappresenta un'evoluzione rispetto al tradizioneSYSTEMA surround a 5,1 canali. Il formato DTS-ES registrato in DVD, CD o LD comprende due modalità. Il DTS-ES Discrete 6,1 produce il surround posteriore discreto totalmente independente, nella DTS-ES Matrix 6,1 produce il surround posteriore sintetizzato entro i canali surround sinistro e destro utilizzando la technologia a matrice. DTS-ES ha un'ottima compatibilità con il systema surround a 5,1 canali tradizionale. Il surround a 6,1 canali con un surround posteriore supplementare e contraddistinto da una presenza e da effetti surround più naturali, che danno una maggiore impressione dell'imagine sonora avvolgente. I programmi, registrati usando la Tecnologia DTS-ES, sono costituiti da bandierine informative, che permettono di controllare la modlaite Discrete e matrix. Pertanto, e possible selezionare automaticamente la migliorie modalità corrispondente.

Neo:6

Neo:6 è una nuova Tecnologia sviluppata da DTS. É in grado di produzione effetti surround a 6 canali di alto livello con una fedeltà sorpendente dal contento di 2 canali. Neo:6 è dotato di 2 modalità, la modalità "CINEMA" per la riproduzione di filmati e la modalità "MUSIC" per la riproduzione di musica.

IlsystemaDTSdisponediuncanale.1oLFE.

L'indicatore "LFE" viene visualizzato sul display quando viene immesso un segnale per tale canale.

SRS Circle Surround IT^TM rappresenta un passo in avanti rispetto al predecessore CS-5.1™ culminando nelsystema CS-6.1™, che consente di ascottare un suono surround multicanale realistico da una sorgente stereo o da una sorgente video convenzionale codificata in surround. Se fino ad oggi era possibile ascottare il suono digitale Dolby/multicanale DTS, ora è possible ascottareanche audio CD, MD, trasmissioni e Home Theater con sistemi a più altoparlanti. Con SRS Circle Surround IT^TM scoprirà un nuovo tipo di suono.

Grazie alsystema CS i requisiti di spazio vengono ridotti drasticamente per il contentuto multicanale. Viene createo un ambiente di ascolto che colloca l'ascoltatore "all'interno" di un'atmosfera sonora che lo circonda completemente e che migliorara considerevolmente il materiale hi-fi audio e video codificato in surround.

Il decoder CS include inoltre le technologie SRS FocusTM e TruBassTM. Focus consente di spostare elettronically la scena sonora dalla posizione degli altoparlanti a una posizione ottimale. TruBass consente di creare bassi ricchi e profondianche con diffusori di piccole dimensioni nella subwoofer.

THX

Il mixing delle colonne sonore cinematografiche è effettuato in studi cinematografici speciali, chiamati 'stadi di missaggio' ed il playback è previsto in sale dotate di impianti simili ed in condizioni equivalenti. Questa stessa colonna sonora è quindi riversata diretamente su Laserdisc, cassette VHS, DVD ecc. e non viene modificata per la riproduzione in un limitato ambiente 'home theatre!' I tecnici progettisti delsystema THX hanno sviluppato TECHNOIE esclusive per convertire con la massima precisione la colonna sonora dal cinema all'ambiente de casa, correggendo gli eventuali errorsi di tonalità e di spazio. Si consiglia di insertire la funzione THX quando assistete ad un film creato per la riproduzione in una sola cinematografiaica. Su quello apparecchio, quando la spi a THX è accesa, le seguenti funzionalità THX vengono aggiunte automaticamente nelle modalità di playback (ad es. Dolby Digital+THX, DTS+THX, THX Surround EX, ecc):

Riequalizzazione (Re-EQ)

Nella riproduzione su un impianto audio di tipo domestico, il bilanciamento della tonalità di una colonna sonora risulteràccesssvimente esuberante e agitato: ciò poiché le colonne sonore sono costruite per la riproduzione in sale cinematografiche spaziose ed uso impianti professionali e totalmente diversi. La funzione Ri-equalizzazione serve a ripristinare il bilanciamento di tonalità originale richiesto per ascoltare una colonna sonora in un ambiente domestico limitato.

Identità dell'impronta sonora

L'orecchio umano cambia la nostra percezione di un suono, a seconda della direzione di provenienza del suono stesso. In una sala cinematografica, una batteria di diffusori di surround provvede ad avvolgervi completeness in un'onda di informazione sonora. In un 'home theatre' si usano solo due diffusori, sistematii lateralmente. La funzione di 'Identità dell'impronta sonora' filtrà l'informatione trasmessa ai diffusori di surround, in modo che correponda, quanto più fedelmente possibile, alla tonalità proveniente dai diffusori frontali. Ciò farà si che il passaggio dai diffusori frontali a quelli di surround avvarrà sulla sbalzi sonori.

Decorazione adattativa

In una sala cinematografica, la batteria di diffusori di surround contribuisce a creare un'esperienza sonora avvolgente, nella in un 'home theatre' di solito si utilizzato solo due diffusori. I diffusori di surround, in queste circostanze, potrebbero emettere un suono paragonabile a quello ottenuo con le cuffie, cioè più spazioso e decisamente suffocato. Inoltre, quando vi spostate alla posizione di ascolto centrale, siavrà il cedimento del suono di surround nel diffusore più vicino. La funzione di 'Decorrelazione Adattativa' varia appena il rapporto tempo e fase di un canale di surround, relativamente all'altre. Ciò ha l'effetto di ampliare la posizione d'ascolto e di create, con due soli diffusori, la stessa sensazione di spaziosità sonora ottenua in una sala cinematografica.

THX Select

Prima di ottenere la certificazione THX Select, agli componente del 'home theatre' delve incorpore tutte le funzioni sopraelencate e superare una seriesi di test esaurienti di qualità e di rendimento. Solo alla un prodotto potrà esibire il logogramma THX Select. I test consistono nel controlo di centinaia di parametri, sua digitali che analogici, per verificare che corrispondanoagli stringenti standard qualativi imposti: la vostra garanzia che i prodotti Home Theatre' da voi acquistati vi daranno un rendimento elevatissimo e per molti anni. Le specifiche delle funzialità THX Select coprono agli aspetto del prodotto, comprese le caratteristiche prestazionali ed operative del pre-amplificatore e dell'amplificatore di potenza.

Modo THX Surround EX

La dicitura THX Surround EX-Dolby Digital Surround EX rappresenta uno sviluppo comune, nato alla collaboratione tra Dolby Laboratories e la divisione THX di Lucasfilm Ltd.

Col cinema in casa è possibile riproduire le colonne sonore dei film codificati tramite Tecnologia Dolby Digital Surround EX con un canale aggiunto durante il mixing del programma. Tale canale, denominato surround posteriore (Surround back), colloca il suono dietro il punto d'ascolto或者其他 che nei canali anteriore sinistro, centrale anteriore, destro anteriore, destro surround, sinistro surround e subwoofer. Questo canale aggiuntivo offre la possibilità di un'imaging più dettagliata per l'ascoltatore e conferisce maggiorè profundità e localizzazione audio con un'atmosfera di ampia spazialità sonora.

É possibile che per i film creati'utilizzando la Tecnologia Dolby Digital Surround EX e destinati al mercato dell'home entertainment e ad uso privato venga utilizzato il logo Dolby Digital Surround EX sulla confezione. Un elenco di film creati'utilizzato questa Tecnologia è disponibile presso il site web Dolby all'indirizzo http://www.dolby.com.

Solo i ricevitori e i controller con logo THX Surround EX, posso niroproudurre fedelmente questa nuova technologia con la modalità THX Surround EX attivata.

Questo prodotto può attivare la modalità "THX Surround EX" durante la riproduzione di materiale con 5.1 canali non codificatotramite technologia Dolby Digital Surround EX. In tal caso le informazioni fornite nel canale surround posteriori dipenderanno dal programma ed è possible che non siano piacevoli in base alla particolare colonna sonora e a livello del gradimento del singolo ascoltatore.

Modo DSP

I modo DSP consente di ottenere l'atmosfera di un concerto dal vivo o di una sala praticamente con qualsiasi tipo di segnale di ingressro. Tali modi sono particularmente efficaci quando utilizzati con segnali di ingressro stereo, come CD, televisione e radio FM. La prossima volta che si guarda un concerto o un incontrso sportivo, è possible provare l'ascolto con il modo ARENA, JAZZ CLUB, THEATER, STADIUM o DISCO!

Cosa si intende con DSP?

DSP significa Digital Signal Processor.

Il modo di ascolto di uomini in un ambiente reale dipende da diversi fattori: uno dei più importati è il riverbero (il decadimento degli elementi di uomini che riecheggiano in diversi luoghi).

I modi DSP danno una sensazione di realismismo, utilizzando ilsystema DSP per creare il riverbero senza rovinare la qualità del suono del segnale originale.

Modo DVD a 6 canali

Se si dispone di unlettore DVD o di un apparecchio simile dotato di un'uscita a 6 canali, il ricevitore consente di sfruttare completeness l'effetto del materiale sorgente DVD con codifica multicanale. Dato che i segnali sorgente sono digitali e che ciascun canale viene immesso indipendentemente, la qualità del suono, il senso di spazioso e la gamma dinamica risultati sono superbi.

L'indicazione "LFE" compare sul display durante la selezione della modalità a 6 canali DVD.

Riproduzione surround

I modelli compatibili con il sistema DTS sono in grado di riproduire CD, DVD o LD contrassegnati con il simbolo DTS.

É possiblo utilizzato ilsystema DOLBY DIGITAL durante la coproduzione di software DVD o LD contrassegnati con il symbolo DOLBY e di transmissions digitali in formato DOLBY DIGITAL (ecc.). É possiblo utilizzato i sistemi DOLBY PRO LOGIC durante la coproduzione di software video, DVD o LD software contrassegnati con il symbolo DOLBY SURROUND.

SRS Circle Surround II consente di ascoltare il suono multicanale da sorgenti stereo.

Preparativi

• Accendere i componenti interessati.
• Completare la "Preparazione all'audio surround" (impostazioni dei diffusori). -20
• Utilizzare i tasti per la selezione dell'ingresso per selezionare il componente che si desidera riproduca l'audio surround.
  Utilizzare il tasto INPUT MODE per selezionare il modo di ingresso (analogico o digitale) per la sorgente da riproduire.
• Quando viene riprodotta una sorgente DTS selezionando l'ingresso analogico, verranno emessi disturbi.

Avviare la riproduzione del software video.

Utilizzato la manopola LISTEN MODE o i tasti Listen Mode / per selezionare la modalita d'ascolto.

Le impostazioni del modo di ascolto vengono memorizzate separamente per ogni ingresso. Se il modo di ingresso è impostato su completeness automatico ("AUTO DETECT" si illumina), il ricevitore selezione automaticamente il modo di ascolto ottimale sulla base del tipo di segnale di ingresso e delle impostazioni dei diffusori.

Ogni volta che s gira la manopola LISTEN MODE o si premoni tasti Listen Mode / , l'impostazione viene modificata come lostrato di seguito.

Le impostazioni del modo di ascolto variano a seconda del tipo di segnale di ingresso.

Quando il segnale di ingresso è DOLBY DIGITAL o DOLBY DIGITAL EX:

(L'indicatore DOLBY DIGITAL o PRO LOGIC si accende.)

① DOLBY DIGITAL : Surround DOLBY DIGITAL
② DOLBY D EX : Surround DOLBY DIGITAL EX.
③ PLII MOVIE : Modo MOVIE surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
④ PLII MUSIC : Modo MUSIC surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
⑤ PRO LOGIC : Modo PRO LOGIC surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
⑥ STEREO : Riproduzione stereo normale.

Quando viene selezionato DOLBY DIGITAL

"DOLBY DIGITAL" viene visualizzato.

Ingresso di segnale DTS o DTS-ES (a matrice o discrete):

① DTS : (L'indicatore DTS si illumina.)
② DTS-ES MATRIX : (L'indicatore DTS e MATRIX si illumina.)
③ DTS-ES DISCRETE : (L'indicatore DTS e DISCRETE si illumina.)
④ STEREO : Riproduzione stereo normale.

Quando il segnale di ingresso è analigico o digitale (ad eccezione dei segnali di tipo DOLBY DIGITAL o DTS):

① PLII MOVIE : Modo MOVIE surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
② PL/IMUSIC : Modo MUSIC surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
③ PRO LOGIC : Modo PRO LOGIC surround PRO LOGIC II (L'indicatore PRO LOGIC si illumina).
NEO:CINEMA : Surround NEO:6 (L'indicatore NEO:6 si illumina).
⑤ NEO:MUSIC : Surround NEO:6
(L'indicatore NEO:6 si illumina).
⑥ CSII CINEMA : Surround CS 6,1
(L'indicatore CSII si illumina).
⑦ CSII MUSIC : Surround CS 6,1

(L'indicatore CSII si illumina).

⑧ CSII MONO : Surround CS 6,1
(L'indicatore CSII si illumina).
⑨ STEREO : Riproduzione stereo normale

(L'indicatore STEREO si illumina).

• Se il segnale di ingressore è Dolby Digital o DTS e dispone di più canali rispetto al numero massimo di canali di riproduzione disponibili utilizzando le impostazioni correnti del ricevitore, viene eseguito il downmix per conformarsi al numero di canali disponibili.

3 Modo DSP (Digital Signal Processor).

É possible produit quosti effetti in DSPenza deteriorare la qualità del suono della sorgente video o musica originale.

Se si preme il tasto DSP o il tasto DSP MODE viene visualizzato lo stato corrente DSP MODE.
Ogni pressione del tasto consente di passare allo stato successivo come migliorato di seguito:

① ARENA : Modo ARENA surround DSP.
② JAZZ CLUB : Modo JAZZ CLUB surround DSP.
③ THEATER : Modo THEATER surround DSP.
④ STADIUM : Modo STADIUM surround DSP.
⑤ DISCO : Modo DISCO surround DSP.

• La selezione della modalità DSP viene visualizzata per circa 3 secondi.

4 Modo THX

Questa modo consente di create unsystema ambifonico di cinema in casa, capace di riproduire unsystema sonoro di cinema surround con le particolari craterteristiche di offre une riproduzione più potente degli effetti speciali ed una rappresentazione acustica superiore dei canali di surround, mediante uno speciale adattamento della Tecnologia THX Surround EX.

Premere il pulsante THX per attivare le seguenti modalità:

① THX Sur EX ON

: la funzione THX Surround EX è attivata (ON) quando viene rilevato il segnale Dolby Digital 5.1ch.

(L'ndicatore THX si illumina).

② THX Sur EX AUTO

: la funzione THX Surround EX è attivata (ON) quando viene rilevato il segnale Dolby Digital Surround EX. (L'indicatore THX si illumina).

③ THX ON

: la modalità THX è attivata (ON).
(L'indicatore THX si illumina).

④ THX OFF

: la modalità THX è disattivata (OFF).
(L'indicatore THX si speggnere).

• THX funzione quando il segmento display viene acceso (ON).
• THX Sur EX ON e THX Sur EX AUTO non sono disponibili se gli altoparanti di surround posteriori sono spenti (OFF).
• L'impostazione THX è diversa a secondo del selettore d'ingresso.
• Quando CS II, PL II MUSIC, NEO:MUSIC, ACTIVE EQ o SPEAKER EQ sono attivati, la funzione THX non funziona.

5 Regolare il volume.

Notes

• Con determinati tipi di segnale o impostazioni dei diffusori non è possible selezionale alcuni modi di ascolto.
• Quando la riproduzione viene avviata, è possible che l'audio venga tagliato o interrotto prima della conferma che la sorgente di ingressore è Dolby Digital.
• Perutilizzareil surround Dolby Digital(nonché tutti gli altri modi di ascolto)sun unico componente sorgente,assicurarsi chequest'simologia compatible con ilsystema Dolby Digital.
• Normalizzazione di Dialogo (Dial Norm) è una funzione Dolby Digital. Automaticamente, mantiene costante il livello sonoro globale di uscita.

Durante al riproduzione di alcune fonti Dolby Digital, sul display potrete notare il messaggio "DIALNORM OFFSET xxdB". Ciò è dovuto al fatto che alcune colonne sonore saranno state registrar con un volume più alto o più basso del normale. Il valore di xx indica l'entitieslo delle scarto. Ad esempio, il messaggio "DIALNORM OFFSET +4dB" indica che la registrazione è stata codificata con un volume 4dB più alto del normale. Se desiderate, potrete abbassare il valore di 4dB e ottenere in tal modo un livello di riproduzione uniforme.

Riproduzione DVD a 6 canali

Utilizzato unlettore DVD o un componente simile dotato di sei (5.1) canali d'uscita e il ricevitore è possibile ottenere la riproduzione audio surround.

Un'alternativa accettabile è il collegamento di unlettore DVD in grado di decodificareautonomamenteil segnale surround.

Preparativi

• Collegare illettore DVD alle prese DVD/6CH del ricevitore.
• Accendere tutti gli altri componenti che verranno utilizzati.
• Completare la "Preparazione all'audio surround".

20

1 Selezionare "DVD/6CH"come sorgente di ingresso.

• Se attivato quando é stato selezionato "DVD/6CH" como sorgente di ingressso, ilsystemadi diffusori B si disattiva e si attiva automaticamente ilsystemadi diffusori A.

2 Selezionare "6CH INPUT" premendo il tasto INPUT MODE.

3 Avviare la riproduzione del software DVD.

4 Regolare il volume.

• Non è possibile regolare separamente il livello del volume o la qualità del suono (SET UP, SOUND, LISTEN MODE, ACTIVE EQ eTONE non saranno attivi) dei canali quando il ricevitore si trova nel modo 6CH INPUT. Regolare il volume con i comandi dellettore DVD.

É possible regolare il volume del subwoofer alimentato utilizzato il relativo lavoro sul subwoofer stesso.

Funzioni utili

Regolazione dell'audio

É possible regolare ulteriormente l'audio durante l'ascolto di una riproduzione nel modo surround.

Per il telecomando, premere il tasto TUNER tenendolo premuto per più di 3 secondi per passare al modo ricevitore.
2 Premere il tasto SOUND e quindi intervenire sui tasti / o i tasti < / > sin quando la voce richiesta sare visualizzata sul display.

Agni pressione dei tasti / o dei tasti < 1/> il menu viene modificato nel seguente modo: In alcuni modi, determinate voci non vengono visualizzate.

① CNTR (Regolazione del livello per il diffusore centrale)*
② SR (Regolazione del livello per il diffusore surround destro)
③ SBR (Regolazione livello del diffusore di surround posteriore destro)
④ SBL (Regolazione livello del diffusore di surround posteriore sinistro)
⑤ SL (Regolazione del livello per il diffusore surround sinistro)
⑥ SUBW (Regolazione del livello per il subwoofer)
⑦ INPUT (Regolazione del livello di ingresso, solo per il modo analogico)
⑧ MIDNIGHT (ON/OFF del modo notturno, solo per il modo Dolby Digital)
⑨ PANORAMA (ON/OFF del modo Panorama)
DIMENSION (Regolazione della Dimension)**
⑪ CENTER WIDTH (Regolazione della Center width)
^12 CENTER FOCUS (Regolazione della Center focus)***
13 CSII DLY (Regolazione ritardo diffusore posteriore)***
14 CSII GAIN (Regolazione guidagno d'ingresso)***
15 TruBass (Regolazione TruBass)***

• La regolazione è solo temporanea per l'ingresso attualmente selezionato. Il valore tornera automaticamente a quello originale d'impostazione quando si accende o si spegnne l'apparecchio o quando si modifica la scelta del segnale d'ingresso.
  ** Solo modo Pro Logic II Music.
  ***Solo modalita CS II.

Utilizzato la manopola MULTI CONTROL o tasti Multi ( /) per regolare l'impostazione come si desidera.

• La vente in corso di regolazione sare è visualizzata sul display per circa 8 secondi.

Modo notturno (solo per il modo Dolby Digital)

Quando si guardano film di sera, potrebbe non essere possibile;aumentare il volume come normalmente. Il modo notturno comprige la gamma dinamica del brano sonoro pesante precedentemente specificato della colonna sonora in Dolby Digital (come le scene craterizzate da un auments improviso del volume) al fine di minimizzazione la differenza di volume tra te scene con brano pesante e le scene con brano sonoro normale. Quito facilita l'ascolto di tutte la colonna sonora,anche quando si ascolta a volume basso.

Premere l tasto SOUND e quindi intervenire sui tasti / V o sui tasti / sin quando sul display sare visualizzata la parola "MIDNIGHT".

• É possible selezionare tale impostazione solo se come sorgente è stato selezionato CD/DVD, DVD/6CH, VIDEO 2 o VIDEO 3 e se il modo di ascolto è impostato su "DOLBY DIGITAL".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezione le impostazioni di accensione (ON) o di spegnimento (OFF).

• La voce di regolazione viene visualizzata per 8 secondi circa.
• É possibile che alcuni software Dolby Digital non siano compatibili con il modo notturno.

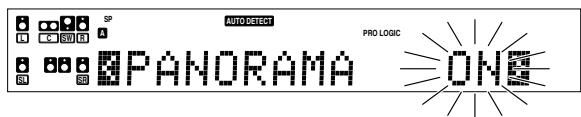

Modo Panorama (solo per il modo Pro Logic II Music)

Durante l'ascolto, è possible ascoltare l'effetto sonoro di "circondamento" quando viene effettuata la regolazione del modo panorama.

Premere il tasting e quindi intervenire sui tasting / o sui tasting < 1 / > sin quando sul display sare visualizzata la parola "PANorama".
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare PANORAMA accensione (ON) o di spegnimento (OFF).

PANORAMA ON: Viene attenuato il modo PANORAMA.
PANORAMA OFF: Viene disattivato il modo PANORAMA.

Modo DIMENSION (solo per il modo Pro Logic II Music)

Durante l'ascolto di determinate registrazioni, è inoltre possibile ottener il corretto bilanciamento di tutti i diffusori regolando il modo Dimension.

Premere il tasto SOUND e quando intervenire sui tasti / V o sui tasti < 1/> sin quando sul display sare visualizzata la parola "DIMENSION".
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare il Campo sonoro verso la parte anteriore o posteriore.

Il Campo sonoro viene regolato verso la parte anteriore.

Il Campo sonoro viene regolato verso la parte neutra.

Il Campo sonoro viene regolato verso la parte posteriore.

Modo Center Width (solo per il modo Pro Logic II Music)

La regolazione Center width permette di ottenere un suono potenziato durante l'ascolto di musica proveniente dall'imagine centrale solo dal diffusore centrale, dai diffusori destro e sinistro o con diverse combinazioni di regolazioni.

Premere il tasto SOUND e quindi intervenire sui tasti / V o sui tasti sin quando sul display sera visualizzata la parola "CENTER WIDTH".

L'indicazione CENTER WIDTH scorre nel display.
- Quando il diffusore centrale è impostato su OFF, quello modo non è operativo.

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare l'uscita sinistra, centrale e destra.

Il suono dell'imagine centrale viene emesso solo dal diffusore centrale.

Il suono dell'imagine centrale viene emesso solo dai diffusori destro e sinistro.

• Se impostato su altre posizioni, il suono dell'immagine centrale proveniente dal diffusore centrale e dai diffusori destro e sinistro cui essere asconsultato simultaneamente in diverse combinazioni.

Quando si ascolta un audio multicanale alla sorgente stereo (Circle Surround II), è possible selezionare il modo Circle Surround II.

Per selezionare la funzione CS II, intervenire sulla manopola LISTEN MODE o premere i tasti Listen Mode /

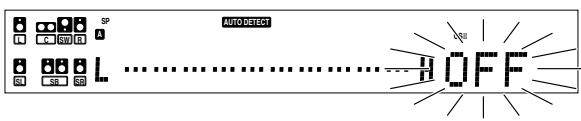

Modo Center Focus (solo modo CS II)

Il modo Center Focus serve a potenziare la regolazione del livello, e quando si selezione la funzione CS II CINEMA/MUSIC/MONO offre una riproduzione piè intensa. Ottimizza la posizione dell'immagine sonora ripositionandola in una direzione d'ascolto piè naturaleattraverso l'immagine centrale.

Premere il tasting e quando intervenire sui tasting / V o sui tasting < / > sin quando sul display sare visualizzata la parola "CENTER FOCUS".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare il livello dell'elevazione centrale.

• Campo di regolazione: da 0 a 10.

• Il modo CENTER FOCUS non disponibile se il diffusore centrale disattivato (OFF).

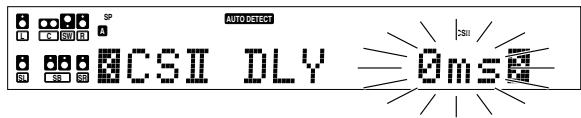

Modo di regolazione CS II Rear Delay (solo modo CS II)

La regolazione CS II Rear Delay ottimizza l'effetto sonoro emesso dai diffusori posteriori.

Premere il tasto SOUND e quindi intervenire sui tasti tasti / V o sui tasti < / > sin quando sul display sare visualizzata la parola "CSII DLY".

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare il diffusore posteriori.

• Campo di regolazione: da 0 ms a 25 ms.

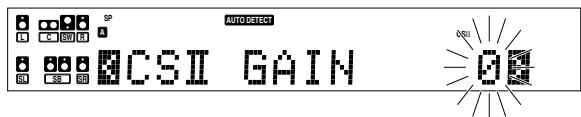

Modo di regolazione CS II Gain (solo modo CS II)

Con la modalità di regolazione CS II GAIN l'utente potra regolare il guadagno d'ingresso per elaborazione alla funzione Circle Surround II.

Premere il tasting e quando intervenire sui tasting / V o sui tasting < 1/2> sin quando sul display sare visualizzata la parola "CSII GAIN".

Utilizzare la manopola MULTI CONTROL o i tasti Multi ( /) per regolare il guadagno d'ingresso.

• Campo di regolazione: da 0 a -18.

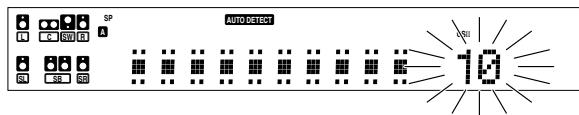

Modo di regolazione TruBass (solo modo CS II)

La regolazione TruBass permette di ottenere un suono profondo e ricco di bassi per varietoparlanti.

Premere il tasting e quando intervenire sui tasting / V o sui tasting / sin quando sul display sare visualizzata la parola "TruBass".
Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare quanto segue:

• Dopo aver selezionato ②, ③ o ④, saranno disponibili le funzioni di regolazione di misura e di livello sonoro del diffusore TruBass.

Per selezionare il diffusore TruBass, Utilizzare la manopola MULTI CONTROL o i tasti Multi ( /) per selezionare uno dei seguenti display:

Utilizzato la manopola MULTI CONTROL o i tasti Multi ( /) per regolare il livello TruBass.

• Campo di regolazione: da 0 (TruBass OFF) a 10.

Regolazione dell'attenuazione di luminosità del display

La funzione di attenuazione della luminosità consente di selezionare la luminosità del display del ricevitore e potrebbe rivelarsi utile se l'illuminazione della stanza viene diminuita per guardare film o ascoltare musica.

Agni pressione del tasting DIMMER, la luminosità del display viene modificata tra le tre impostazioni disponibili. Selezionare il livello di luminosità desiderato.

Riproduzione LPCMa 96 kHz

Il ricevitore èCompatible con la riproduzione LPCM a 96 kHz. Per riproduire un DVD a 96 kHz, impostare il modo di ascolto su "STEREO".

• In modalità di ingresso FULL AUTO, la modalità di ascolto è automaticamente STEREO.
  In modalità di ingresso DIGITAL MANUAL (la modalità 'ascolto non è STEREO),"96kHz LPCM' viene visualizzato nel display e dall'altoparlante non viene emesso alcun suono.

Premere il tasto Listen Mode o Stereo (la modalità di ascolta passa a STEREO) per impostare il suono in uscita dagli altoparlanti.

Il telecomando in dotazione con il ricevitore è inoltre in grado di controllare componenti di svariati produttori, una volta che nel telecomando stesso sono stati registrati i codici di impostazione appropriati.

Avvertimento di pile scariche

Quando la distanza di funzionamento del telecomando si riduce, sostituire tutte e due le pile con pile nuove. Il telecomando e preoggettato per conservare in memoria i codici di impostazione durante la sostituzione delle pile.

• Per initializzare il telecomando, premere il tasto Learn sono a quando lampeggia due volte. Quindi premere il tasto Numerico per insere "9-8-1". Lampeggerà due volte.

Registrazione dei codici di impostazione per altri componenti

1 Individuare il codice di impostazione del componente da registrazione.

• Per individuare il codice di impostazione del componente da registrar,fare riferimento agli elenchi dei codici di impostazione. -42

Esempio: per registrar un DVD prodotto da KENWOOD, inseire "0534".

Ingresso	Componente	Produttore	Codice	Chiave
(DVD)	Lecteur DVD	KENWOOD	0534	DVD/6CH

Tasti sorgente	Altri componenti
TUNER	Recevitore (Kenwood)
DVD/6CH	DVD
CD/DVD	CD e MD (Kenwood)
MD/TAPE	Piastra a Cassette (Kenwood)
VID1, AV AUX	Videoregistratori (VCR) e Dispositivograbador portátil (PVR)
VID2	Cavo e decoder DTV
VID3	Satellite
PHONO	Tasto supplementary per la riassegnazione
TV	Televisore (TV), TV/VCR Combo, TV/DVDCombo

2 Premere itasti Sorgenti(DVD/6CH, CD/DVD, VID1, VID2, VID3, TV, MD/TAPE, AV AUX, PHONO)

• Il tasting PHONO deve essere riassegnato ad un'alto tasting prima di poter registrar un codice di configurazione.
• Mentre si è in modalità di sintonizzazione, la funzione del codice di configurazione non e disponibile.

3 Premere i tasting e tenerlo premuto finché lampeggia due volte, quindi rilasciare il tasting Learn.
4 Premere il tasto Numerico per insersire il codice a quattro cître per registrar il componente.

• Se eseguito correttamente, lampeggerà due volte.
• Puntare il telecommando verso il componente e premere una volte il tasto SRC Power. Dovrebbe accendersi o spegnersi, ma in caso contario, ripetere dal punto al.
• Se il componente continua a non funzionare, provare a cercare il codice.

5 Ripetere i punti e per registrar altri componenti, sono al completamento dell'operazione.

Nota

Ogni codice d'impostazione è calculato per attivare un dato numero di modelli diversi, ma è possible che alcuni codici non funzionianno con certi modelli. É possibile inoltre che alcuni codici potranno azionare solo alcune funzioni disponibili su un determinato modulo.

Ricerca del codice in corso

Se il componente non risponde dopo aver provato tutti i codice elencati per il componente, o se il componente non si trovava nell'elenco, provare a lanciare la ricerca del codice.

Ad esempio, per cercare il codice per il tevisore (TV):

1 Premere una volta il tasting TV. Quindi, premere il tatso Learn e tenerlo premuto finché lampeggia due volte, quando rilasciare il tasting Learn.
2 Premere il tasto numero per insertre "9-9-1".

lampeggerà due volte.

Puntare il telecomando verso il tevisore e alternare lentamente tra la pressione del tasto TV Power e i tasto TV.

• Interrompere quando il tevisore si accende o spegne.
• In modo ricerca, il telecomando inviero codici IR alla sua libreria all'apparecchio selezionato, iniziando con il codice più comune.

4 Premere una volta il tasto Learn per bloccare il codice.
5 Per cercare i codici degli altri componenti, ripetere i punti da a a, ma sostituire il tasto appropriato (ossia DVD/6CH, CD/DVD, VID1, VID2, VID3, TV, MD/TAPE, AV AUX, PHONO, SRC Power).
- Il tasting PHONO deve essere riassegnato ad un'alto tasting prima di poter programmare un codice di configurazione.

Verifica dei codici

Se il telecommando è stato impostato seguito le procedure descripte in "Ricerca dei codici", si dovrá scoprirque quale codice a quello cîfcre fa funzioniare l'apparecchio:

Ad esempio, per scopire quale codice aziona il tevisore (TV):

1 Premere una volta il tasting TV. Quindi, premere il tatso Learn e tenerlo premuto finché lampeggia due volte, quando rilasciare il tasting Learn.
2 Premere il tasto numero per insertre "9-9-0".

lampeggerà due volte.

3 Per visualizzare il codice per la prima cifra, premere una volta "1". Attendere 3 secondi, contare il numero di volte che lampeggia (ad es., lampeggi=3) e scrivere quel numero.
Se la cifra di un codice è "0", non lampeggerà.

4 Ripetere il punto 3 altre volte per le cifre rimanenti. Utilizzare "2" per la seconda cifra, "3" per la terza cifra e "4" per la quarta cifra.
5 Per verificare i codici degli altri componenti, ripetere i punti da a ma sostituire il tasto appropriato (ossia DVD/6CH, CD/DVD, VID1, VID2, VID3, TV, MD/TAPE, AV AUX, PHONO).

• Come consigliato in precedenza, scrivere su un foglio ciascuna delle quattro cifre del codice.
• Il tasting PHONO deve essere riassegnato ad un'alto tasting prima di poter programmare un codice di configurazione.

Riassegnazione dei tasti dell'apparecchio

Il telecommando può essere impostato per controllare un secondo tevisore o videoregistratore o qualsiasi combinazione di otto componenti "home entertainment".

Ad esempio, per controllare il funzionamento di due diversi VCR, usingo il telecommando, l'utente deve riassgnare t il tasto VID2 inutilizzato per attivare il secondo VCR (VID1), nel seguito modo:

1 Premere il tasting Learn e tenerlo premuto finché _ lampeggia due volte, quindi rilasciare il tasting Learn.
2 Premere il tasto Numerico per inserire "9-9-2".

lampeggerà due volte.

3 Premere una volta il tasto VID1, quando premere una volta il tasto VID2.

L'utente ora cui attivare il VID2 come seconde othere al VID1.
- Fare riferimento alla tabella della pagina precedente per gli abbinamenti dei tasti sorgente e l'assegnazione degli altri componenti. -[39]

4 Per riassegnare altri tasti di apparetti, ripetere i punti da a sottituendo la sequenza dei tasti alla scheda segunte per i componenti più comuni:

Per riassegnare il tasting

Sequenza

Eseguire

TV ritorno al tasting TV

Learn -9-9-2 TV-TV

VID1 come 2^ tasto TV

Learn -9-9-2 TV-VID1

5 Per annullare la riassegnazione e ripristinare il modo di funzionamento originale del telecomando:

Premere il tasting Learn e tenerlo premuto finché lampeggia due volte, quindi rilasciare il tasting Learn.

Premere il tastingo numero per insertre "9-9-2".

Premere due volte il tasting Vid2.

• Quando viene completeness, lampeggerá due volte per confirmare la scelta. In quel momento, é necessario programmare il telecomando per controllare il nuovo componente.
• Se viene inserta una sequenza di tasti non valida, lampeggia una volta e ritorna al funzionamento normale.
• Se in modo di sintonia, la riassegnazione non è disponibile.

Funzionamento di altri componenti

Tale procedura consente di far funzionare i componenti registrati. I componenti audio di KENWOOD dotati di controlledo del sistema si accendono e si spengono automaticamente insieme al ricevitatoreattraverso collegamenti di controllo del sistema.

Utilizzare i tasti sorgente per selezionare i componenti desiderati.

• Premendo i tasti sorgente dell'ingresso viene inoltre modificata la selezione dell'ingresso sul ricevitore.
• Quando si azionanolettore CD,lettore MD,lettore DVD,cavo, satellite, decoder DTV o Videoregistrar, registrarist, passare al punto 2.
• Quando si fanno funzionare unlettore CD, una piastra a Cassette, unlettore MD o un sintonizzatore grazia a un collegamento di controllo delsystema, passare al punto 3.

2 Premere il tasting SRC Power.

• Per tornare al modo di funzionamento del ricevitore, premere il tasto TUNER tenendolo premuto per più di 3 secondi.

3 Premere i tasti di funzionamento desiderati.

La modalità del telecomando rimarraà all'sinput selezionato.Per azionare un'alto componente, ripetere le operazioni 2 o 3.

Note

• Quando si desidera far funzionare componenti di KENWOOD collegati da cavi di controllo delsystema, assicurarsi di punctare il telecommando verso il sensore di comandi a distanza sul ricevitore. In alternatively, punctare il telecommando verso il componente da far funzionare.

Memorizzazione del codice del telecomando per altri moduli

Il telecommando è in grado di memorizzare il codice del telecommando per altri moduli, consentendo di azionare detti moduli usando lo stesso telecommando. Il codice del telecommando è memorizzato sul tasto o sulla memoria del telecommando.

Memorizzazione a tasting

Il codice del telecomando più essere memorizzato sul tasto come segue:

7 Dirigere la parte del sistema di raggi infrarossi di un'alto telecomando verso il sensore remoto del telecomando.

Componente del sistema a raggi infrarossi.

2 Premere e tenere premuto il tasting Learn per 3 secondi sono a che lampeggi due volte, in seguito non tenere piu il tasting 'Learn' premuto.
Premere i tasti numerici per introdurre "9-7-5".
Premere uno qualsiasi dei tasti Sorgente (PHONO, VID1, VID2, VID3, DVD/6CH, AVAUX, CD/DVD, MD/TAPE, TV) e selezionare l'ingresso del telecomando prescelto.

• Mentre si è in modalità di sintonizzazione, la funzione del codice di configurazione non e disponibile.

5 Premere il tasting desiderato del telecomando.

• "LEARN" appeare nel display.

Sul telecomando dell'altra fonte, premere il tasto che desidera memorizzare.

• Il codice di telecomando e inviato al nuovo telecomando.
  Appare la scritta "OK" quando e finito.
• Nel caso in cui non fosse possibile memorizzarne,ctp qualche tentativo, appeare la scritta "ERROR".Ripetere dal punto 2 in avanti.

Il codice di telecomando e memorizzato nel tasting del nuovo telecomando.

Ripetere il punto o o per memorizzare ulteriori elementi, fino a che non siano memorizzati tutti gli elementi desiderati.
Per uscire del modo di appendimento, premere e tenere premuto il tasting Learn per 3 secondi fino a che lampeggi due volte.
Per cancellare dei codici di telecomando di altri fonti:

Premere e tenere premuto il tasting Learn per 3 secondi sono a che lampeggi due volte, in seguito non tenere piu il tasting Learn premuto.
Premerei tasti numerici per introdurre "9-7-6".
Premere il tastingo Sorgente, in seguito premere il tastingo memorizzato due volte sino a che non lampeggi due volte.

• lampeggia due volte perindicare che il codice di telecomando e stato cancellato.

Tabella dei codici di impostazione

Codici di impostazione piastra a cassette

Produttore	Codici di impostazione
Kenwood	0070, 0071, 0092, 0183, 0205, 0233, 0234, 0251, 0386

Codici di impostazione dei CD e MD

Produttore	Codicidiimpostazione
Kenwood	0028, 0036, 0037, 0190, 0338, 0339, 0340, 0523, 0626, 0677, 0681, 0692, 0826, 0858, 0859, 1059, 1490

Codici di impostazione recevitore

Produzione	Codici di impostazione
Kenwood	1570

Codici di impostazione per componenti Kenwood con connessione al controllo di sistema (System Control)

Componente	Codicidiimpostazione
CD	1338
MD	1339
Cassette deck	1340

Codici di impostazione dei tevisori

Produattro	Codici di impostazione
AGB	0516
ASA	0087, 0104, 0802
Acura	0009
Admiral	0087, 0163
Adyson	0217
Aiwa	0701, 0800
Akai	0208, 0361, 0516, 0602, 0708, 1537
Akiba	0803
Akito	0272
Akura	0264, 0218, 0493
Alba	0009, 0036, 0037, 0218, 0211, 0371, 0581, 0668, 0803, 0805,
Allorgan	0294
Amplision	0217, 0400
Amstrad	0037, 0009, 0177, 0354, 0371, 0412, 0433, 0516, 0800
Anitech	0009, 0803
Arcam	0216, 0217
Asuka	0218, 0802
Atlantic	0206
Audiosonic	0037, 0109
Autovox	0087, 0206, 0336
BPL	0282
BSR	0294
BTC	0218
Baird	0800
Bang & Olufsen	0087, 0565
Barco	0380
Basic Line	0009, 0218, 0803, 0805,
Baur	0010, 0037, 0505, 0512, 0535, 0554
Beaumark	0178
Beko	0370, 0486, 0714, 0715
Beon	0037
Binatone	0217
Blaupunkt	0195, 0200, 0327, 0328, 0535
Blue Sky	0218, 0668, 1037
Blue Star	0282
Bondstec	0247
Boots	0217
Brandt	0109, 0196, 0198, 0335
Brionvega	0087
Britannia	0216
Bruns	0087
Bush	0009, 0036, 0037, 0211, 0218, 0272, 0282, 0294, 0355, 0371, 0374, 0519, 0581, 0668, 0698, 0805, 0803
CGE	0074, 0084, 0247, 0800
CS Electronics	0216
CTC	0247
Carrefour	0036
Cascade	0009
Cathay	0037
Centurion	0037
Century	0087
Cimline	0009, 0803
Clarivox	0037

Produittore	Codici di impostazione
Clatronic	0247, 0370
Condor	0370
Contec	0009, 0036, 0216
Continental Edison	0196, 0198, 0399
Crosley	0074, 0084, 0087
Crown	0009, 0037, 0370, 0418, 0579, 0803, 0805
Cybertron	0218
Daewoo	0009, 0037, 0374, 0499, 0805
Dainichi	0218
Dansai	0037, 0803
Dayton	0009
De Graaf	0208, 0548
Decca	0037, 0072, 0272, 0516, 0800
Dixi	0009, 0037
Dual	0336, 0519
Dual Tec	0217
Dumont	0070, 0087, 0800
Elbe	0259
Elcatech	0803
Elin	0037, 0548
Elite	0218
Elta	0009
Emerson	0087, 0361
Erres	0037, 0012
ESC	0804, 0805
Europhon	0516
Expert	0206
Ferguson	0037, 0073, 0109, 0190, 0193, 0238, 0335, 0560
Firstline	0009, 0216, 0217, 0247, 0294, 0668, 0802, 0803
Fidelity	0193, 0216, 0361, 0800
Finlandia	0208, 0346
Finlux	0037, 0070, 0072, 0087, 0104, 0105, 0179, 0346, 0411, 0516, 0800
Fisher	0104, 0208, 0217, 0303, 0370
Flint	0455
Forgestone	0193
Formenti	0037, 0087
Frontech	0163, 0247, 0264, 0448
Fujitsu	0072, 0206, 0683
Funai	0264, 0179, 0294, 0303, 0800
GEC	0037, 0043, 0072, 0217, 0516
GPM	0218
Geloso	0009
Genexxa	0163, 0218
GoldStar	0037, 0109, 0178, 0217, 0290, 0377, 0802
Goldhand	0803
Goodmans	0037, 0217, 0036, 0072, 0179, 0371, 0374, 0499, 0634, 0802, 0800, 0805, 0803
Gorenje	0370
Graetz	0163, 0361, 0804
Granada	0037, 0045, 0072, 0208, 0217, 0339, 0516

Tabella dei codici di impostazione

Codici di impostazione dei teilevisori (continuare)

Produattro	Codici di impostazione
Grandin	0282, 0610, 0802, 0800, 0803
Grundig	0070, 0195, 0487, 0535, 0554, 0556, 0587, 0706, 0803, 0901
HCM	0009, 0282, 0412, 0803
Hanseatic	0037, 0361, 0556, 0802
Hantarex	0516
Haverny	0093
Hinari	0009, 0036, 0037, 0179, 0218, 0803, 0804
Hisawa	0282, 0400, 0455
Hitachi	0036, 0043, 0044, 0105, 0109, 0163, 0196, 0198, 0217, 0225, 0548, 0578, 0719, 0730, 0800
Huanyu	0216, 0374
Hypson	0037, 0264, 0282, 0803
ICE	0217, 0264, 0371
IcEs	0218
IR	0074
ITS	0371
ITT	0163, 0361, 0548, 0804
ITV	0802, 0805
Imperial	0074, 0084, 0247, 0370, 0418, 0630, 0800
Indiana	0037
Ingelen	0163
Inno Hit	0072, 0516
Interfunk	0037, 0163, 0247, 0361, 0512
Intervention	0037, 0102, 0217, 0264, 0377
Isukai	0218
JMB	0901
JVC	0036, 0053, 0094, 0190, 0192, 0371, 0606, 0653, 0683
Kaisui	0009, 0216, 0217, 0218, 0282, 0803
Kapsch	0163, 0206
Karcher	0610
Kathrein	0556
Kendo	0037
Kingsley	0216
Kneissel	0259, 0435
Korpel	0037, 0803
Korting	0087
Koyoda	0009
Lenco	0805
Leyco	0037, 0072, 0264, 0294, 0803
Liesenk & Tter	0037
Loewe	0087, 0512, 0802, 0806
Logik	0804
Luma	0206
Luxor	0194, 0361
M Electronic	0009, 0037, 0057, 0104, 0105, 0109, 0163, 0217, 0346, 0374, 0480, 0800
MTC	0512
Magnadyne	0087, 0102, 0247, 0516
Magnafon	0102, 0516
Magnum	0648
Manesth	0217, 0264, 0803

Produittore	Codici di impostazione
Marantz	0037, 0556
Marelli	0087
Mark	0037
Matsui	0009, 0011, 0036, 0037, 0072, 0208, 0211, 0217, 0177, 0272, 0294, 0354, 0355, 0371, 0443, 0487, 0516, 0579
McMichael	0043
Mediator	0012, 0037
Medion	0668
Memorex	0009, 0800, 0802, 1037
Memphis	0337, 0803
Metz	0087, 0275, 0367, 0388, 0447, 0535, 0802, 0806
Minerva	0070, 0487, 0535
Minoka	0412
Mitsubishi	0033, 0036, 0087, 0108, 0354, 0512, 0535
Mivar	0216, 0290, 0291, 0292, 0516, 0609
Multitech	0009, 0216, 0800, 0803
Murphy	0800
Myryad	0556
NEC	0170, 0704
NEI	0037, 0337
Neckermann	0037, 0087, 0505, 0556
Nesco	0179, 0803
Nikkai	0037, 0072, 0216, 0218, 0264, 0337
Nobliko	0102
Nokia	0361, 0473, 0480, 0548, 0606, 0631, 0804
Nordmende	0109, 0196, 0198, 0560
Oceanic	0163, 0361, 0800
Onwa	0433
Orion	0037, 0177, 0294, 0355, 0443, 0516, 0655
Osaki	0072, 0217, 0218, 0264, 0412, 0493, 0800, 0802, 0803
Oso	0218
Osume	0072, 0157
Otto Versand	0010, 0036, 0037, 0217, 0505, 0512, 0535, 0556
Palladium	0370, 0418, 0802, 0803
Panama	0217, 0264
Panasonic	0126, 0163, 0226, 0250, 0367, 0650, 0806, 1650
Pathe Cinema	0216, 0238
Pathe Marconi	0196, 0198
Pausa	0009
Perdio	0800
Philco	0074, 0084, 0087, 0247
Philips	0012, 0037, 0043, 0087, 0193, 0374, 0556
Phoenix	0087
Phonola	0012, 0037, 0087
Pioneer	0109, 0163, 0166
Polytron	0697
Prandoni Prince	0516
Profex	0009, 0361
Profitronic	0804
Proline	0800

Produattro	Codici di impostazione
Protech	0009,0037,0102,0217,0247,0264,0337,0418,0668
Pye	0012
Quelle	0010,0011,0037,0070,0074,0084,0104,0200,0327,0328,0361,0505,0512,0535
Questa	0036
R-Line	0037
RBM	0070
RFT	0087
Radiola	0012,0037
Radiomarelli	0087,0516
Rank Arena	0036
Rediffusion	0361
Revox	0037
Rex	0163,0206,0264,0259
Roadstar	0009,0218,0264,0418,0802,0803,0804,0805
SBR	0012,0037,0043,0193
SEG	0036,0217,0264,0668,0804
SEI	0010,0087,0102,0177,0294,0516
Saba	0087,0109,0163,0196,0198,0335
Saccs	0238
Sagem	0610
Saisho	0009,0011,0033,0177,0211,0264,0354,0516
Salora	0163,0194,0361,0548
Sambers	0102,0516
Samsung	0009,0037,0217,0264,0290,0370,0556,0587,0618,0644,0804
Sandra	0216
Sansui	0655,0706
Sanyo	0011,0036,0045,0072,0104,0157,0208,0339
Schaub Lorenz	0361,0800
Schneider	0037,0057,0218,0247,0303,0336,0371,0394,0668,0800,0803,1137
Seleco	0163,0206,0259,0411
Sharp	0036,0093,0256,0901,1193
Shintom	0803
Shorai	0294
Siarem	0087,0102,0516
Siemens	0037,0157,0195,0200,0327,0328,0535,0802
Silva	0802
Silver	0036
Singer	0087
Sinudyne	0010,0087,0102,0177,0294,0516
Skysonic	0696
Solavox	0163
Sonitron	0208
Sontec	0037,0802
Sonoko	0009,0037
Sonolar	0163,0208
Sony	0010,0011,0036,0505,0651,1505,1651

Tabella dei codici di impostazione

Codici di impostazione dei teilevisori (continuare)

Produattro	Codici di impostazione
Soundwave	0037, 0418
Standard	0009, 0217, 0218
Stern	0163, 0206, 0259
Sunkai	0294, 0355
Sunstar	0800
Suntronic	0800
Susumu	0218
Sysline	0037
T + A	0447
Tandy	0072, 0163, 0217, 0218
Tashiko	0036, 0043, 0217, 0800
Tatung	0037, 0072, 0217, 0516, 0800
Teac	0037, 0698, 0712, 1437
Tec	0217, 0247
Technics	0250, 0650
Technol Ace	0179
Telefunken	0074, 0084, 0101, 0109, 0262, 0335, 0625
Teletech	0009
Teleton	0036, 0206, 0217
Tensai	0218, 0294, 0800
Tenosal	0803
Texet	0216, 0218
Thomson	0109, 0196, 0198, 0399, 0625,
Thorn	0037, 0072, 0074, 0084, 0104, 0190, 0192, 0193, 0361, 0499, 0512, 0535, 0505
Tomashi	0282
Toshiba	0036, 0070, 0508, 0243, 0718, 1508
Triumph	0177, 0243, 0516
Uher	0206, 0303, 0804
Ultra	0192
Ultravox	0102
Universum	0037, 0074, 0104, 0105, 2064, 0370, 0346, 0492, 0535, 0802, 0800, 0804
Vestel	0037
Videosat	0247
Videotechnic	0217
Videomagic	0802
Villain	0800
Voxson	0087, 0163
Waltham	0217
Watson	0037
Watt Radio	0102
Wega	0036, 0087
White	0037, 0216
Westinghouse
Yamishi	0803
Yapshe	0250
Yoko	0037, 0217, 0264, 0804
Yokan	0803
Zanussi	0206

Codici di impostazione dei videoregistratori

Produttore	Codici di impostazione
Asa	0081
Aiwa	0348, 0352
Akai	0041, 0106, 0315
Alba	0315, 0352
Baird	0041, 0104
Bang & olufsen	0499
Blaupunkt	0162, 0195, 0226
Brandt	0320, 0321, 0493
Brandt Electronic	0041
Bush	0352
Combitech	0352
Cyrus	0081
Daewoo	0637, 0642
De Graaf	0042, 0166
Decca	0081
Denon	0042
Dual	0041
Dumont	0081, 0104
Elbe	0038
Ferguson	0041, 0320, 0321, 0493
Finlandia	0081, 0104
Finlux	0042, 0081, 0104
Firstline	0043, 0045
Fisher	0046, 0104
GEC	0081
Goodmans	0637
Graetz	0041, 0104
Granada	0046, 0081, 0104
Grundig	0081, 0195, 0226, 0347
Hinari	0004, 0352
Hitachi	0004, 0041, 0042, 0166
ITT	0041, 0046, 0104, 0106, 0384
Ingersol	0004
Interfunk	0081
JVC	0041, 0067, 0384
Kendo	0106
Kenwood	0041
Loewe	0004, 0081, 0162, 1562
Logik	0004
Luxor	0043, 0046, 0048, 0106, 0104,
M Electronic	0038
Manesth	0045
Marantz	0081
Matsui	0004, 0348, 0352
Medion	0348
Memorex	0046, 0104
Metz	0162, 0195, 0347, 1562
Minerva	0195
Mitsubishi	0043, 0067, 0081
Myryad	0081
NEC	0038, 0041, 0067
Neckermann	0081
Nokia	0041, 0046, 0104, 0106

Produzione	Codici di impostazione
Nordmende	0041, 0320, 0321, 0384, 0494
Oceanic	0041
Okano	0348, 0315
Orion	0004, 0348, 0352
Otto Versand	0081
Palladium	0041
Panasonic	0162, 0226, 0836, 1562, 1662
Pathe Marconi	0041
Pentax	0042
Philco	0038
Philips	0081, 0384
Phonola	0081
Pioneer	0067, 0081
Pye	0081
Quartz	0046
Quelle	0081
Radiola	0081
Rex	0041, 0384
SBR	0081
SEI	0004, 0081
Saba	0041, 0320, 0321, 0384, 0494
Saisho	0004
Salora	0043, 0046, 0106
Samsung	0432
Sansui	0041, 0067
Sanyo	0046, 0104
Saville	0352
Schaub Lorenz	0041, 0104
Schneider	0081
Seleco	0041
Sharp	0048
Shintom	0104
Shorai	0004
Siemens	0081, 0104, 0195
Singer	0045
Sunudyne	0004, 0081
Sonolor	0046
Sony	0032, 0033, 1032
Sunkai	0348
Tatung	0041, 0081
Technics	0162, 0226
Teleavia	0041, 0493
Telefunken	0041, 0320, 0321, 0384, 0493, 0494
Thomson	0041, 0067, 0320, 0321, 0384, 0493, 0494, 0528
Thorn	0041, 0104
Toshiba	0041, 0043, 0045, 0081, 0384
Universum	0081, 0106, 0195
Wharfedale	0615

Tabella dei codici di impostazione

Codici di impostazione Satellite

Produzione	Codici di impostazione
ABsat	0123, 0832
AST	0321, 0351
Akai	0515
Alba	0421, 0455, 0515, 0613
Aldes	0288
Amstrad	0252, 0345, 0501, 0675, 0689, 0847, 1113
Ankaro	0288, 0369, 0519, 0713
Anttron	0421
Arcon	0834, 1043, 1205
Armstrong	0243
Aston	0142, 1129
Astra	0108
Astro	0173, 0358, 0501, 0520, 0548
AudioTon	0364
Avalon	0396
Axis	0369, 0530, 0834
BT	0515, 0668, 0710
Best	0369
Blaupunkt	0173
Boca	0243, 0829
British Sky Broadcasting	0847, 1175
CNT	0520
Cambridge	0515
Canal Digital	0853
Canal Satellite	0853
Canal+	0853
CityCom	0115, 0818, 1176
Commlink	0288
Connexions	0396
Conrad	0115, 0607
Crown	0243
Cyrus	0200
D-box	0723
DMT	1075
DNT	0200, 0396
Digenius	0299
Distratel	0084, 0885
Dynasat	0679
EIF	0417
Echostar	0167, 0312, 0396, 0453, 0454, 0511, 0610, 0713, 0853, 0871, 1086, 1169
Elta	0364
Emanon	0421
Engel	1017
Eurostar	0679, 1025, 1026
FTE	0331, 0863
Ferguson	0711
Fidelity	0252, 0675
Finlux	0397, 0414, 0455, 0108
Force NO AS	1101
Fracarro	0871
Freecom	0421
Fuba	0369, 0396, 0414, 0417, 0421
Galaxis	0283, 0288, 0364, 0833, 0834, 0863, 1101, 1111
Galaxisat	0321
Gardiner	0818
Gold Box	0853

Produktore	Codici di impostazione
Gooding	0571
Grundig	0139, 0140, 0173, 0571, 0750, 0805, 0847, 1150
HDT	1011, 1159
Hirschmann	0173, 0396, 0397, 0398, 0495, 0501, 0573, 0882, 1085
Hitachi	0455
Houston	0668
Humax	0283, 0863, 1176
Huth	0243, 0288, 0794
IRTE	0609, 0816
Hyundai	1011, 1159
ITT	0108
InVideo	0871
Intervention	0592
JOK	0710
JSR	0364
JVC	0515, 0571
Kathrein	0123, 0173, 0200, 0249, 0331, 0358, 0442, 0480, 0553, 0622, 0658, 1057, 1224
KeyWest	0794
Kosmos	0331
Kreiselmeyer	0173
Kyostar	0421
L&S Electronic	1043
La Sat	0520, 0607
Lenco	0421
Lennox	0592
Lifesat	1122
Logix	1017
Lupus	0369
Luxor	0108, 0573
Manhattan	0455, 0520, 0592, 0765, 1017, 1083
Marantz	0200
Maspro	0495, 0750
Matsui	0571
MediaSat	0853
Mediamarkt	0243
Metronic	0084, 0713, 1215
Micronic	1003
Minerva	0571
Morgan's	0132, 0243, 0683, 0829, 1103
Multichoice	0642, 0879
Multistar	0331
Myryad	0200
Neuhaus	0501
Neusat	0692, 0834
NextWave	0732
Nikko	0713
Nokia	0108, 0397, 0455, 0573, 0723, 0751, 0873, 1023, 1127
Orbit	1022
Orbitech	0501
Pace	0241, 0455, 0497, 0720, 0791, 0795, 0847, 0867, 0887, 1175
Palladium	0571
Palsat	0501
Panasat	0879, 0615

Produzione	Codici di impostazione
Panasonic	0847, 1104
Panda	0455
Patriot	0515
Philips	0133, 0200, 0292, 0455, 0571, 0710, 0750, 0805, 0853, 0898, 1118
Phonotrend	0288, 0592
Pioneer	0329, 0352, 0853
Praxis	1123
Preisner	0132
Promax	0455
Prosat	0288
Quadral	0519, 0628
RFT	0200, 0288
Radiola	0200
Radix	0396, 0882, 1113
SAT	0321, 0351
SEG	0369, 0421, 0742, 1087
SKY	0856
SM Electronic	0157, 0240, 0713, 1200
STVI	0417
Saba	0520, 0690, 0710, 0885
Sabre	0455
Sagem	0820, 1114, 1253
Salora	0108
Samsung	1017, 1243
SatPartner	0421, 0520, 0692
Satcom	0605
Satplus	1009
Satstation	1083
Schneider	0805
Schwaiger	0552, 1111
Seemann	0396, 0530
Siemens	0173, 0683
Sky Television	1014
Skymaster	0240, 0288, 0519, 0605, 0628, 0713, 0880
Smart	0132
Sony	0278, 0847
Starland	1122
Strong	0132, 0879, 1088, 1105, 1159
Sunstar	0794
Supernova	0887
TPS	0820
Tantec	0455
TechniSat	0501, 0548, 1099, 1100, 1195
Telefunken	0421
Teleka	0243, 0613
Telesat	0605
Telestar	0114, 0157, 0501
Thomson	0455, 0853, 1012, 1046
Tonna	0668
Topfield	1206
Triad	0321, 0351
Triasat	0414, 0501
Triax	0115
Twinner	0136
Universum	0173, 0571
VTech	0351, 0690
Ventana	0200
Visiosat	1042

Tabella dei codici di impostazione

Codici di impostazione Satellite (continuare)

Produttore	Codici di impostazione
Vortec	0421
Wisi	0173, 0321, 0351, 0372, 0396, 0406, 0455, 0638, 0690
XSat	0123
Zehnder	0114, 0321, 0331, 0520, 0552, 0818, 1075
Zenith	0856
Zwergnase	0794

Codici di impostazione cavo

Produzione	Codici di impostazione
Alcatel	0896, 0897
Birmingham cable Communications	0276
British Telecom	0003, 0105
Cable & Wireless	1068
Cabletime	0448, 0665, 0377, 0271
Cryptovision	0600
Decsat	0423
Director	0476
Filmnet	0443
France Telecom	0896, 0897, 0451
Golden Channel	1110
Grundig	0529
HyperVision	0619
Jerrold	0276, 0003
MNet	0443, 0019
Mr. Zap	1112
Noos	0817
Ono	1068
PVP Stereo Visual Matrix	0003
Pace	1068, 1060
Philips	0619
Pioneer	0144
Sagem	0817
Scientific Atlanta	0277, 0008, 0477
Supercable	0276
Tele+1	0443
Thomson	1110
Torx	0003
Tudi	0286
United Cable	0003
Videoway	0250
Visionetics	1064
Westminster	0105, 0716
Zenith	0000

Codici di impostazione dei DVD

Produattro	Codici di impostazione
Afreey	0698
Aiwa	0641
Akai	0611
Alba	0717
Amoisonic	0764
Amstrad	0713
Apex Digital	0672, 0795
Bush	0516, 0690, 0811
Cat	0786, 0787, 0789
Clatronic	0788
Cyber Home	0714, 0816
Cytron	0716
Daewoo	0770, 0784, 0832, 0833
Dansai	0770
Decca	0770
Denon	0490, 0634
Denver	0778
DiviDo	0705
Enterprise	0591
GoldStar	0741
Goodmans	0790
GPX	0769
Greenhill	0717
Grundig	0539, 0701, 0705, 0775
H & B	0818
Harman/Kardon	0702
Himage	0518
HiMAX	0843
Hitachi	0664
Hiteker	0672
JVC	0558, 0623
Jeutech	0777
Kenwood	0490, 0534, 0737
Konka	0711
LG	0741
Lasonic	0743
Lecson	0696
Lenco	0774
Lenoxx	0819
Limit	0768
Logic	0783
Mediencom	0746, 0773
MiCo	0723, 0751
Minato	0752
Minowa	0712
NAD	0692
Nintaus	0793
Onkyo	0612, 0627, 1612
Optim	0747
Oritron	0651
Panasonic	0490
Philco	0690
Philips	0539, 0646
Pioneer	0525, 0571
REC	0689
Redstar	0748, 0763, 0805
Revoy	0699
Roadstar	0689
Rotel	0623
SM Electronic	0690, 0730
Slim Art	0784
Samsung	0573, 0744
Sanyo	0670
Scheinder	0783

Produttore	Codici di impostazione
Scott	0718
Sherwood	0633
Skyworth	0766
Sony	0533, 1533
Tatung	0770, 0771
Teac	0759
Technics	0490
TerraTec	0825
Thomson	0551, 0522
Toshiba	0503
Tredex	0799, 0800, 0803
Umax	0690
Wesder	0699
Wharfedale	0686, 0696
Xoro	0806, 0829
Xwave	0709
Yamakawa	0665, 0710, 0765
Yelo	0780
Zeus	0784

Codici di impostazione dei decoder DTV

Produzione	Codici di impostazione
Grundig	0467
Panasonic	1120
Pioneer	1010
Princeton	0113, 0295
Samsung	1190
Sensory Science	1126
Sharp	1010

Funzionamento della piastra a cassette, dellettore CD e del registratore MD

E possible eseguire le seguenti operazioni di base utilizzando i tasti descritti di seguito, se collegati alla piastra a cassette, allettore CD o al registraratore MD KENWOOD dotati di funzioni di controllo del systema.

Tasti di comande piastra a cassette

Tasti di comandelettore CD

Tasti di comande registratore MD

Funzionamento degli altri componenti

Fare riferimento a quanto segue per il tipo di funzionamento a distance disponibile con ciascun componente.

Selezionare la sorgente di ingresso.
Premere i tasti corrispondenti alle operazioni da effettuare. Per ulteriori informazioni fare riferimento allesezioni che seguono.

• Quando vengono premuti più tasti in successione, premere fermamente lasciando un intervallo di almeno 1 secondo tra i tasti.
• I tasti numerici svolgono le stesse funzioni dei tasti numerici sul telecomando originale.

Questi tasti possono essere utilizzati per eseguire le operazioni di base con i componenti Kenwood o di altre case produttrici i cui codici di installazione sono stati precedentamente immessi.

Tasti di lavoro TV

Tasti di lavoro VCR

Tasti di comando satellite

Tasti di lavoro cavo

Tasti di lavorolettore DVD

Note
1. Alcuni codici possono effettuare solo alcune delle funzioni disponibili su un determinato modello.
2. Le ilustrazioni mostrano le funzioni tipichi disponibili per ciacun componente. Alcuni produttori utilizzano combinazioni dei tasti diverse per svolgere funzioni simili. Pertanto sono state programmate funzioni aggintive su alcuni dei tasti numerici non utilizzati per fornilitare l'utilizzo dell'apparechio.

Azeramento del microcomputer

Il microcomputer potrebbe presentaile problemidi funzionamento (I'apparecchio non funziona oppure non viene visualizzato il display correto) se il cavo dell'alimentazione è scollegato quando è accesa I'alimentazione oppure per altre cause esterne. In tal caso, fare riferimento alle seguente procedure per azzerare il microcomputer e ripristinare il funzionamento normale dell'apparecchio.

Con il cavo di alimentazione collegato, disattivare l'alimentazione utilizzando il tasto POWER ON/OFF, quando premere il tasto POWERON/OFF tenendo premuto il tasto ON/STANDBY 业

L'azzeramento del microcomputer cancellerà il contento della memoria e ripristinerà lo stato preimpostato in fabbrica.

Amplificatore

Problema	Causa	Rimedio
Nessun suono dai diffusori.	·I cavi dei diffusori sono scollegati. ·VOLUME è impostato sulla posizione minima. ·MUTE è attivato. ·Gli interrupturi SPEAKERS sono impostati su OFF.	·Collegarli correttamente facendo riferimento a "Collegamento dei diffusori". →15 ·Regolare il volume su un livello appropriato. ·Disattivare MUTE. →25 ·Impostare l'interrottore o gli interrupturi SPEAKERS su ON. →24
L'indicatore di attesa lampeggia e non viene emesso alcun suono.	·I cavi dei diffusori sono in corto circuito.	·Disattivare l'alimentazione, eliminare il corto circuito, quando attivare di nuovo l'alimentazione.
Uno dei diffusori non emette alcun suono.	·Il cavo del diffusore è scollegato.	·Collegarlo correttamente facendo riferimento a "Collegamento dei diffusori". →15
I diffusori surround e/o il diffusore centrale non emettono alcun suono o l'audio è molto basso.	·I cavi dei diffusori surround e/o il cavo del diffusore centrale sono scollegati. ·Non è stato selezionato alcun modo surround. ·I comandi del volume surround e/o centrale sono impostati sul livello minimo.	·Collegarlo correttamente facendo riferimento a "Collegamento dei diffusori". →15 ·Selezionare un modo surround. ·Regolare i livelli dei diffusori utilizzando il segnale di prova. →22
Quando viene selezionato il selettore di ingressso PHONO, viene emesso un ronzio.	·Il cavo audio dal giradischi non è collegato alle prese PHONO. ·Il giradischi non dispone di collegamento a terra.	·Inserire saldamente le spine del cavo audio nelle prese PHONO. ·Collegare il filo di terra al terminale GND sul pannello posteriore.
Quando viene riproduzione un segnale sorgeente Dolby Digital utilizzato unlettore DVD, l'audio viene interrotto troppo presto.	·Vi sono svariate cause possibili per tale problema, a seconda del tipo di lecture DVD utilizzato.	·Impostare il modo di ingressso su manuale digitale prima di avviare la riproduzione della sorgente Dolby Digital. →8
Durante la riproduzione da un lecture DVD non viene prodotto alcun suono.	·Il modo di ingressso è impostato su manuale digitale.	·Premere il tasto INPUT MODE per selezionale il modo totalmente automatico. →8
Non è POSSIBLE registrare normalmente una sorgente video.	·Il software è protetto da unsystema anticopia.	·Non è POSSIBLE registrare software video dotati di un systema di protezione anticopia.

Sintonizzatore

Problema	Causa	Rimedio
Non è possibile ricevere stazioni radiofoniche.	Non è stata collegata alcuna antenna.La banda di trasmissione non è impostata correttamente.La frequenza della stazione desiderata non è sintonizzata.	• Collegare un'antenna. -18• Impostare correttamente la banda di trasmissione.• Sintonizzare la frequenza della stazione desiderata. -29
Interferenza.	• Disturbidovutti all'accensionedi un'automobile.• Disturbi dovuti all'interferenza di un appearechio elettrico.• Disturbi dovuti a un televisione situato nelle vicinanze.	• Installare l'antenna per uso esterno lontano dalla strada.• Spagnere l'apparecchio che causa l'interferenza.• Installare il ricevitore lontano dal televisione.
Non è possibile ricevere una stazione memorizzata premendo il tastingo numero correpondente.	• La stazione memorizzata appartiene a una frequenza che non è possible ricevere.• La memoria preselezionata è stata cancellata perché il cavo di alimentazione è rimasto scollegato per un periodo di tempo prolongato.	• Preselezionare una stazione con una frequenza che è possible ricevere.• Preselezionare nuovamente la stazione.

Telecomando

Problema	Causa	Rimedio
Non è possibile selezionare alcuni ingressi utilizzando il telecomando.	· Nessun codice di impostazione registrato per l'ingresso o gli ingressi corrispondenti.	· Registrate un codice di impostazione per l'ingresso o gli ingressi corrispondenti. →42
Il funzionamento a distance è impossibile.	· Il telecomando è impostato su un modo di funzionamento diverso. · Le pile sono scariche. · Il telecomando è troppo lontano dalsystema principale, l'angolazione di controllo è troppo ampia o vi è un ostacolo tra il ricevitore e il telecomando. · I cavi audio e di controllo del systema non sono collegati correttamente. · Nel componente sorgente non è presente nessun o CD · Si sta tentando di riproduire un nastro in fase di registrazione nella piastra a cassette. · Il telecomando non è stato impostato sul modo di funzionamento del componente da controllare.	· Premere i tasti di selezione dell'ingresso per selezione il modo di funzionamento appropriato. · Sostituirle con pile nuove. · Utilizzato il telecomando entro la portata di controllo. · Collegari correttamente facendo riferimento a "Installazione del systema". · Collocate il nastro o il CD componente sorgente che si desidera riproduire. · Attendere fino al termine della registrazione. · Prima di qualsiassi operazione, premere i tasti sorgente o i tasti SRC Power delle sorgenti per attivare il modo di funzionamento del componente da controllare. →40

Sezione AUDIO

Uscita di potenza nominale durante il funzionamento STEREO DIN/IEC (20 Hz ~ 20 kHz, 0,09% distorsione armonica totale a 6 Ω) 100 W + 100 W
Uscita di potenza effettiva durante il funzionamento SURROUND FRONT (Anteriori) (20Hz 20kHz,0.09%) distorsione armonica totale a 6 un canale pilotato) 100 W +100W CENTER (Centrale (20Hz 20kHz,0.09%) distorsione armonica totale a 6 un canale pilotato) 100 W SURROUND (Surround) (20Hz 20kHz,0.7%) distorsione armonica totale a 6 un canale pilotato) 100 W +100W SURROUND BACK/SUBWOOFER (Surround posteriore/Subwoofer) (20Hz 20kHz,0.09%) distorsione armonica totale a 6 un canale pilotato) 100 W
Distorsione armonica totale. 0,009 % (1 kHz, 50 W, 6 Ω)
Risosta in frequenza Linea (CD/DVD, TAPE, VIDEO 1,VIDEO 2,VIDEO 3, DVD/6CH) 10 Hz ~ 100 kHz, 0 dB ~ -3.0 dB
Risposta PHONO "RIAA" 40 Hz ~ 20 kHz, +1,5 dB ~ -3,0 dB
Livello di ingresso minimo
PHONO (MM) 45 mV, 1% distorsione armonica totale a 1 kHz
Rapporto segnale rumore (IHF'66)
PHONO (MM) 75 dB
Linea (CD/DVD, TAPE, VIDEO 1, VIDEO 2, VIDEO 3, DVD/6CH) 95 dB
Controllo intensita audio VOLUME a -30 dB +6 dB (100 Hz)
Sensibilità/impedenza di ingresso
PHONO (MM) 4 mV / 47 kΩ
Linea (CD/DVD, TAPE, VIDEO 1, VIDEO 2, VIDEO 3, DVD/6CH) 320 mV / 47 kΩ
Livello/impedenza di uscita
TAPE REC 320 mV / 1 kΩ
PRE OUT (FRONT) .1 V / 500 Ω
PRE OUT (CENTER) .1 V / 500 Ω
PRE OUT (SURROUND) .1 V / 500 Ω
PRE OUT (SURROUND BACK) .1 V / 500 Ω
PRE OUT (SUBWOOFER) .1 V / 500 Ω
Controllo dei toni BASS ± 10 dB (a 100Hz TREBLE ± 10 dB (a 10kHz

Sezione DIGITAL AUDIO

Frequenza di campionamento .... 32 kHz, 44,1 kHz, 48 kHz, 96 kHz
Livello/impedenza/lunghezza d'onda di ingresso Ottico. -15dBm -24dBm) 660~nm± 30~nm Coassiale .0,5 Vp-p / 75Ω
Livello/impedenza/lunghezza d'onda di uscita Ottico. -21dBm -15dBm) 660~nm± 30~nm

SezioneVIDEO

Ingressi/usciteVIDEO VIDEO (composito) 1 Vp-p / 75Ω
Ingressi/uscite SVIDEO SVIDEO (segnale di luminanza) 1 Vp-p / 75 Ω SVIDEO (segnale di crominanza) 0,286 Vp-p / 75 Ω Ingressi/uscite SVIDEO SVIDEO (segnale di luminanza) 1 Vp-p / 75 Ω SVIDEO (segnale CB/CR) ±0,32 Vp-p / 75 Ω

Sezione del sintonizzatore FM

Gamma delle frequenze di sintonia 87,5 MHz 108,0 MHz Sensibilità utilizzabile
MONO. 1,3 V (75 Ω)/13,2 dBf (40 kHz dev, S/N 26 dB)
STEREO. 45 V (75 Ω)/42,1 dBf (40 + 6 kHz dev, S/N 46 dB)

Distorsione armonica totale
MONO (1 kHz, 40 kHz dev) 0.2% (ingresso a 65,2 dBf)
STEREO (1 kHz, 40 + 6 kHz dev) 0.8% (ingresso a 65,2 dBf)
Rapporto segnale rumore (DIN ponderato a 1 kHz)
MONO...65 dB (ingresso a 65,2 dBf)
STEREO...60 dB (ingresso a 65,2 dBf)
Separazione stereo (1 kHz) 36 dB
Selettività (DIN ±300 kHz) 64 dB
Risposta in frequenza (30 Hz ~ 15 kHz) +0.5 dB, -3.0 dB

Sezione del sintonizzatore AM

Gamma delle frequence di sintonia 531 kHz ~ 1.602 kHz
Sensibilità utilizzabile (mod. 30 %, S/N 20 dB) ... 16 μV / (600 μV/m)
Rapporto segnale rumore (mod. 30% 400 Hz) 50 dB (ingresso 60 dBμV EMF)

Generale

Consumo energetico 330 W
Consumo di potere di standby ......... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . ..
Presa CA SWITCHED (totale 90 W max.) Dimensioni L:440 mm A:159 mm P:392 mm Peso (netto) 9,8 kg

Note

1. KENWOOD segue una politica di miglioramento e sviluppo continui. Per tale motivo, è possible che le caratteristiche tecniche vengano modificate alla sua preavviso.
2. E possibie che le prestazioni ottimali non siano ottenibili in ambienti estremamente freddi (a una temperatura che si aggira intorno al punto di congelamento dell'acqua).

KENWOOD

Per vostra referencia

Riportate il numero di series, indicate sul retro dell'unità, nell'apposito spazio sulla carta di garanzia e nelle spazio qui除去. Citate il numero del modello e di seie ogni volta che vi rivolgete al vostro rivenditore per informazioni o assistenza.

Modello _ Numero di série _

KENWOOD

4 Selezione un sistema de altavoces.

Aviso de pilas con poca energia
