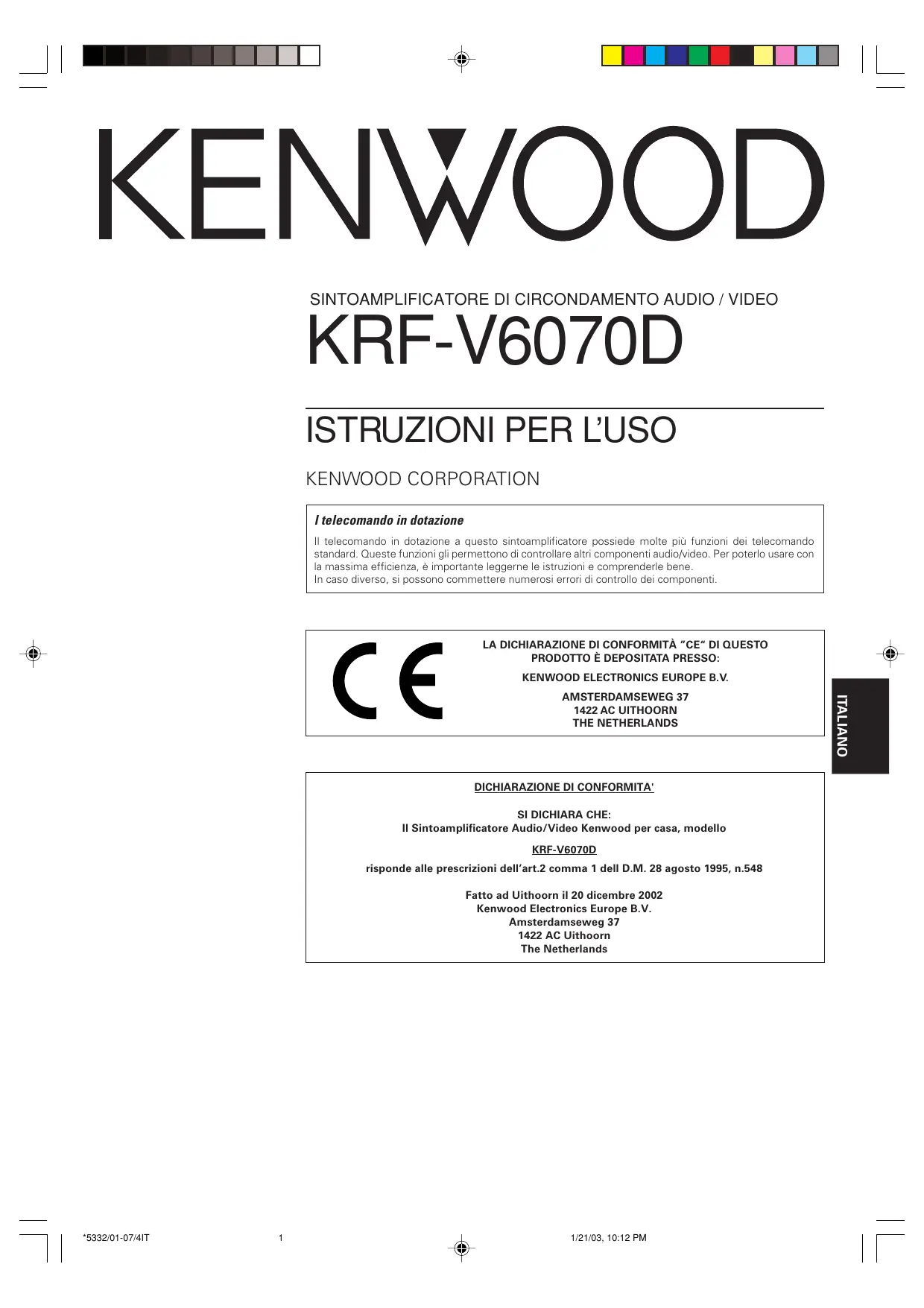

MANUALE UTENTE KRF-V6070D KENWOOD

I telecomando in dotazione

Il telecomando in dotazione a quello sintoamplificatore possiede molte più funzioni dei telecomando standard. Queste funzioni gli permettono di controllare altri componenti audio/video. Per poterlo usare con la massima efficienza, è importante leggerne le istruzioni e comprendre bene.

In caso diverso, si possono commettere numerosi errorsi di controllo dei componenti.

LA DICHIARAZIONE DI CONFORMITA "CE" DI QUESTO PRODOTTO è DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

DICHIARAZIONE DI CONFORMITA

SI DICIHIARA CHE:

II Sintoamplificatore Audio/Video Kenwood per casa, modello

KRF-V6070D

risponde alle prescrizioni dell'art.2 comma 1 dell D.M. 28 agosto 1995, n.548

Fatto ad Uithoorn il 20 dicembre 2002

Kenwood Electronics Europe B.V.

Amsterdamseweg 37

1422 AC Uithoorn

The Netherlands

Leunita sono disesignate per il funzionamento che segue.

La Gran Bretagna e l'Europa ....solo c.a. a 230 V

Manutenzione dell'unità

Se il pannello anteriore o l'involucro dell'unità si dovessero sporcare, pulirli con un panno soffice e pulito. Non usare diluente, benzina, alcohol, ecc., dato cheeci possono rovinarme le finiture.

Per quanto riguarda i preparati di pulizia per contatto

Non usare un agente detegente a contatto in quanto thiso pouc causare delle disfunzioni. Fare particolare attenzione agli agenti detergenti contenti olio in quanto questi possono deformare le parti in plastica.

Precauzioni per la sicurezza

AVVERTENZA:

PER PREVENIRE FIAMME O RISCHI DI FOLGORAZIONE NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSE ELETTRICHE NON RIMUOVERE IL PANNELLO DI COPERTURA (O LA PARTE POSTERIORE). ALL'INTERNO NON VISONO PARTICHE POSSONO ESSERE UTILI ALL'UTENTE. AFFIDARE LA MANUTENZIONA A PERSONALE QUALIFICATO.

IL SIMBOLO DEL LAMPO CON LA FRECCIA ALL'INTERNO DI UN TRIANGO EQUILATERO SERVE PER AVVERTIRE L'UTENTE DELLA PRESENZA DI UN "VOLTAGGIO PERICOLOSO" NON ISOLATO ALL'INTERNO DEL PRODOTTO SUFFICIENTE ALTO DA COSTITUIRE UN RISCHIO DI FOLGORAZIONE PER LE PERSONE.

IL PUNTO ESCLAMATIVO ALL'INTERNO DI UN TRIANGOLE EQUILATERO SERVE PER AVERTIRE L'UTENTE DELLA PRESENZA DI IMPORTANTI ISTRUZIONI PER IL FUNKIONAMENTO E LA MANUTENZIONE NEL MATERIALE SCRITTO CHE ACCOMPAGNA L'APPARECCHIO.

Utilizzo del manuale

Questo manuale è suddiviso in quattrosezioni: Preparativi, Operazioni, Telecomando e Informazioni aggiuntive.

Preparativi

Vengono illustrate le modalità di collegamento dei componenti audio e video al ricevitore e di preparazione del processore surround. Tuttavia, dato che il ricevitore viene utilizzato con tutti i componenti audio e video, è possible che il collegamento delsystema si riveli abbastanza complesso.

Operazioni

Viene illustrato il funzionamento di tutte le operazioni eseguibili con il ricevitore.

Telecomando

Vengono illustrati il funzionamento di altri componentiattraverso il telecomando e tutte le operazioni di controlo a distanza. Dopo aver registrato i componenti con i codici di impostazione appropriati, sare possible utilizzare sia il ricevitore che gli altri componenti AV (televisore, videoregistratore, lettoe DVD, lettoe CD, ecc.)atraverso il telecomando in dotazione con il ricevitore stesso.

Informazioni aggintive

Vengono fornite informazioni supplementari, come "In caso di difficoltà" (risoluzione dei problemi) e "Caratteristiche tecniche".

Funzione di backup della memoria

Si noti che le seguenti voci verranno cancellate nella memoria dell'apparecchio se il cavo di alimentazione rimane scollegato alla presa CA per 1 giorni circa.

• Modo di alimentazione.
• Impostazioni del selettore d'ingresso.
• Uscita delle immagini.
• Attivazione/disattivazione dei diffusori.
• Livello del volume.
• Livello BASS, TREBLE, INPUT.
  TONE ON/OFF.
• LOUDNESS ON/OFF.
• Livello dell'attenuatore di luminosità.
• Impostazioni MD/TAPE.
• Impostazione del modo di ascolto.

• SP SYSTEM.

• Impostazioni dei diffusori.

• SUBWOOFER ON/OFF.
• SW RE-MIX ON/OFF.
• Impostazione distance.
• Impostazione del modo di ingressso.
• Impostazione del modo notturno.
• Impostazione delle modalità PRO LOGIC II.
• Banda di trasmissione.
• Impostazione della frequenza.
• Stazioni memorizzate.
• Modo di sintonia.
• Modo ACTIVE EQ.
• Modo DSP.

Indice

Avvertenza: Per ragioni disicarezza, leggete con praticolare attenzione le pagine contrassegnate con il simblo.

Preparativi	Prima di attivare l'alimentazione
	Precauzioni per la sicurezza
	Utilizzo del manuale
	Disimballaggio
	Preparazione del telecomando
	Funzioni speciali
	Nomi e funzioni delle parti
	Unità Principale
	Telecomando
	Installazione dei sistema

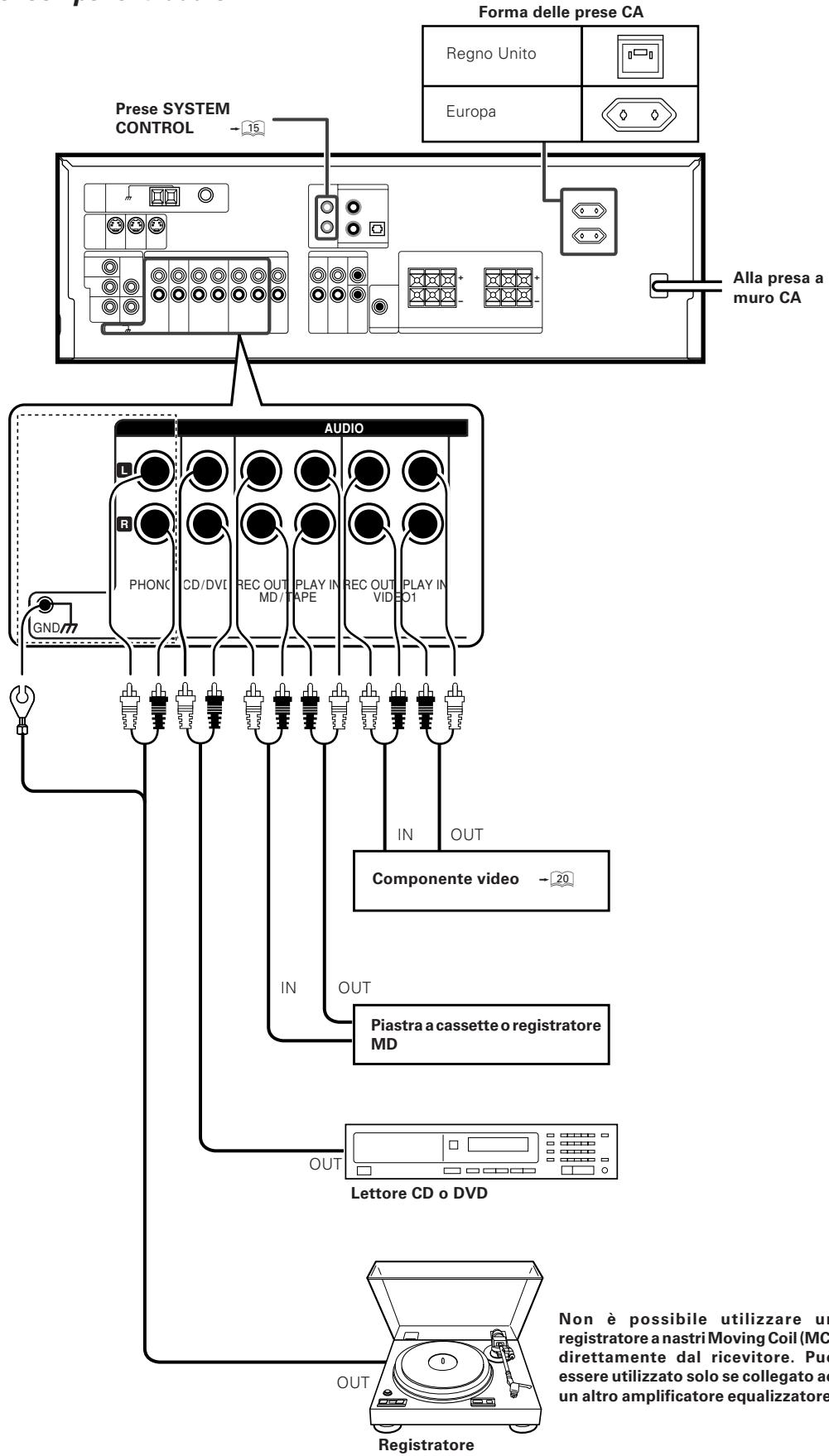

	Collegamento dei componenti audio

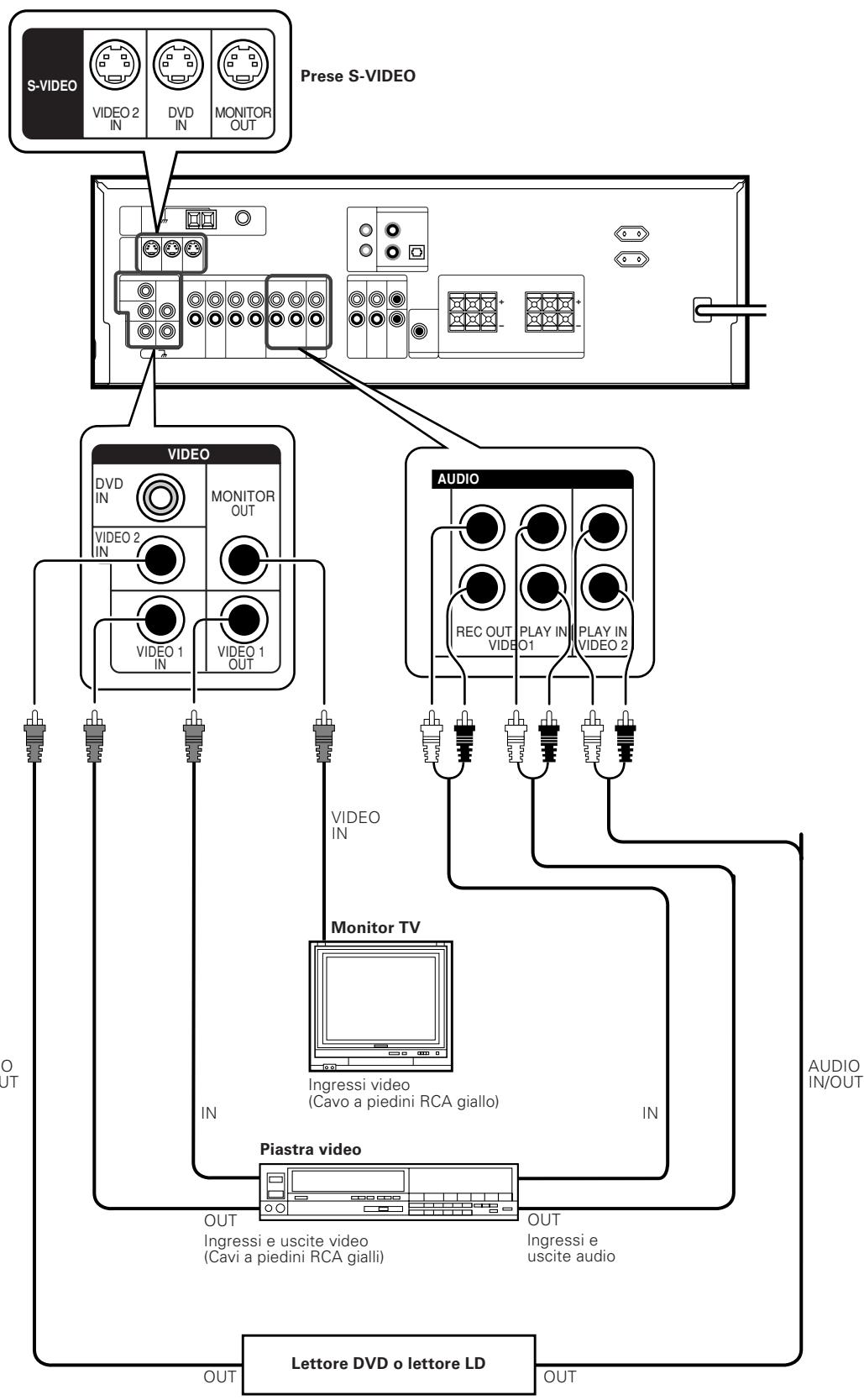

	Collegamento dei componenti video

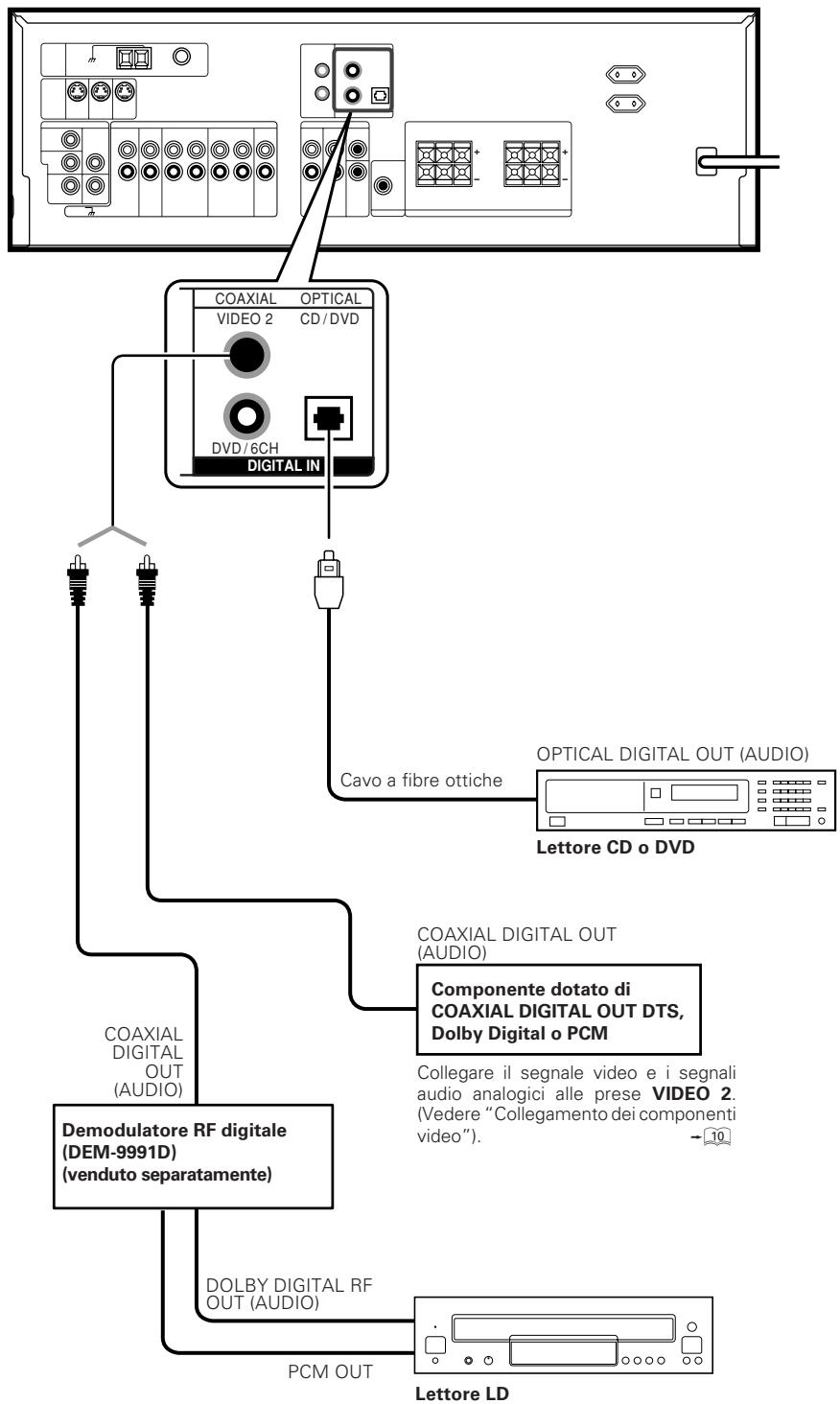

	Collegamenti digitali

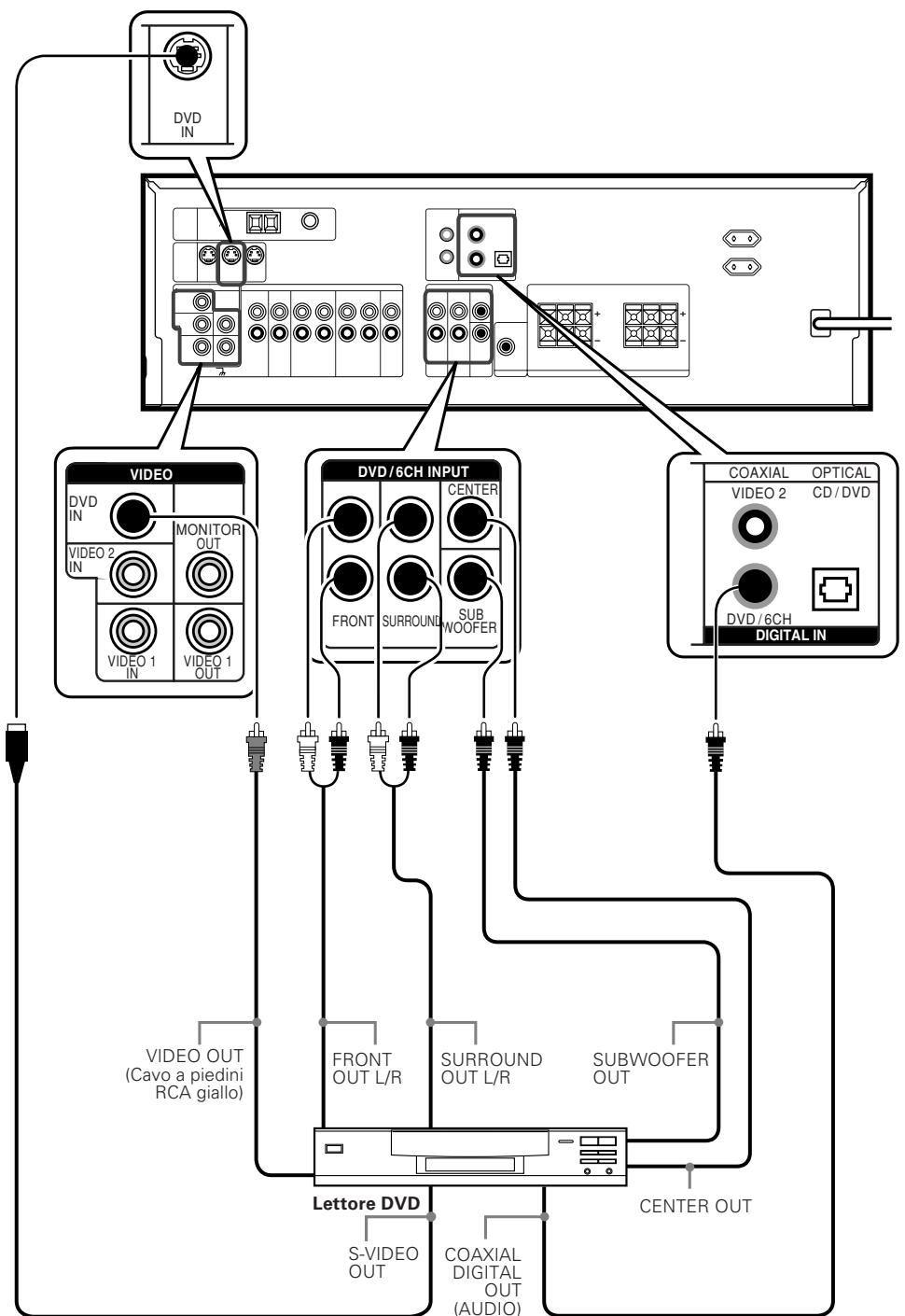

	Collegamento di unlettore DVD (ingresso a 6 canali)

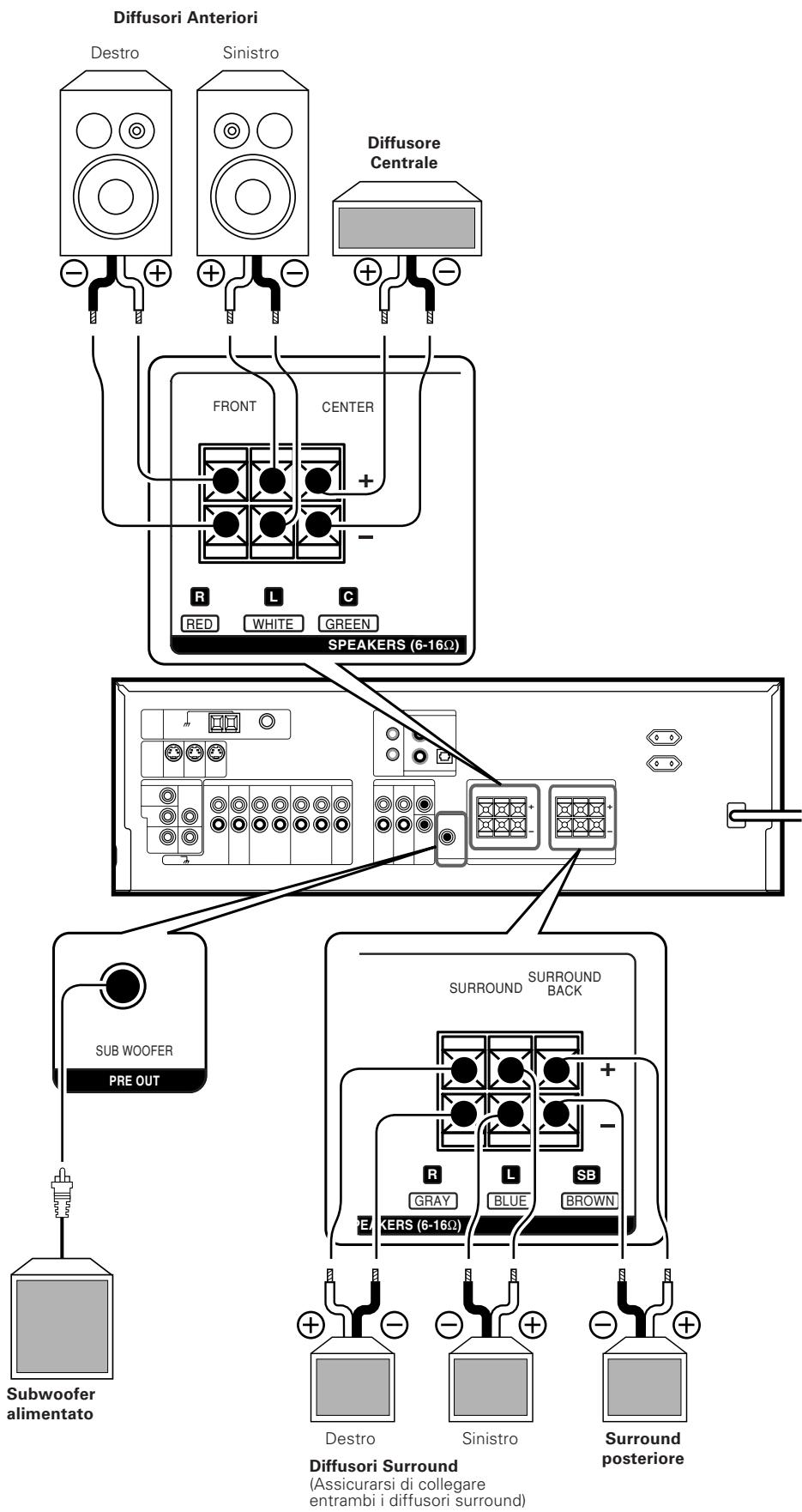

	Collegamento dei diffusori
	Collegamento dei terminali

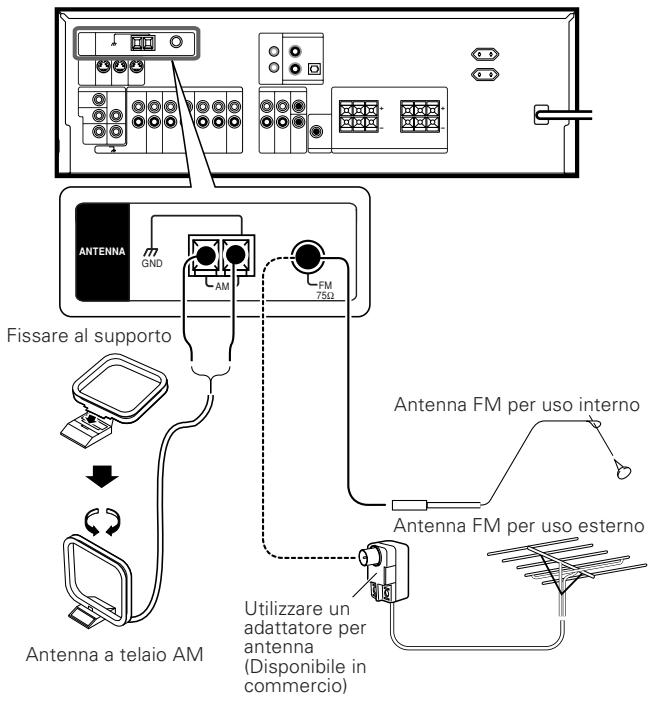

	Collegamento delle anteenne
	Collegamento del controllo del sistema (SYSTEM CONTROL)
	Preparazione all'audio surround

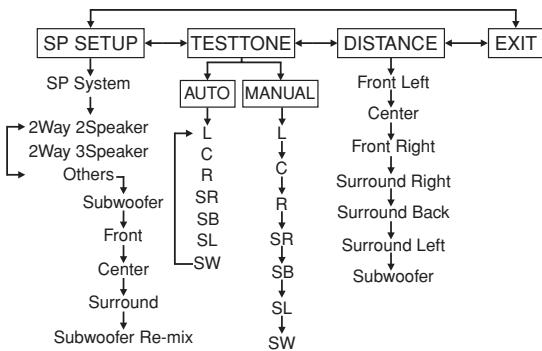

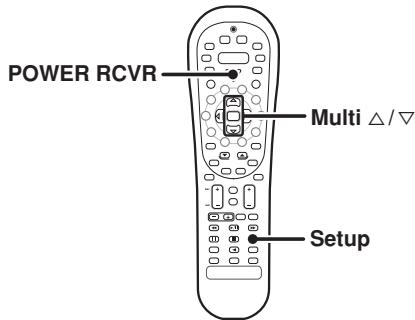

	Impostazioni dei diffusori

Riproroduzione normale

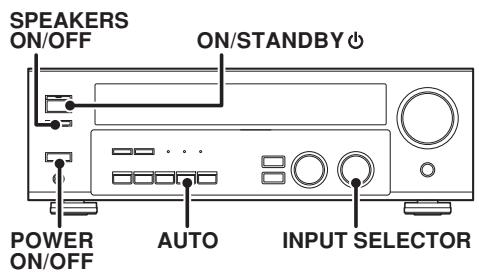

Preparazione alla produzione	18

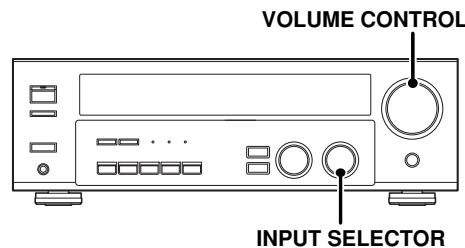

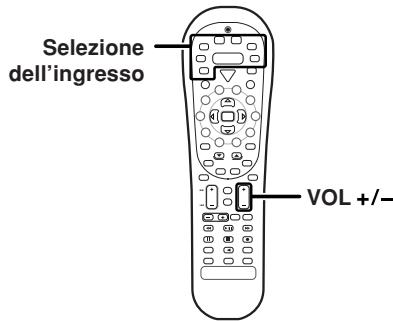

Ascolto mediante un componente sorgente	18

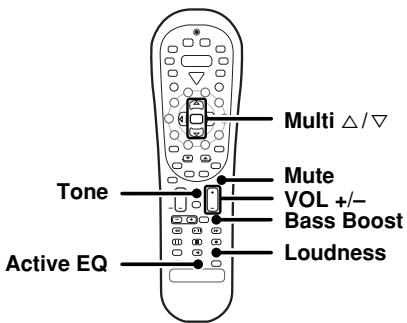

Regolazione del suono	19
Registrazione	20
Registrazione audio (sorgenti analogiche)	20
Registrazione video	20
Registrazione audio (sorgenti digitali)	20
Ascolto di trasmissioni radiofoniche	21

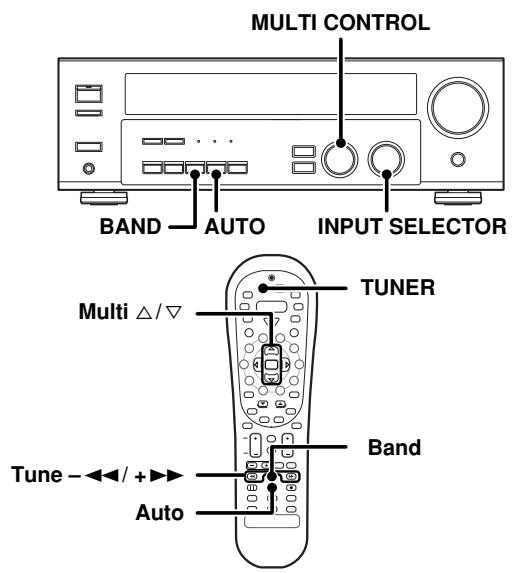

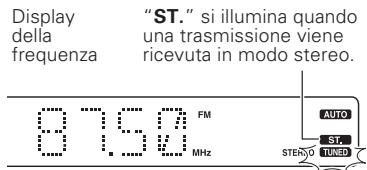

Sintonizzazione (non-RDS) delle stazioni radio	21
Utilizzo delsystema RDS (Radio Data System)	21

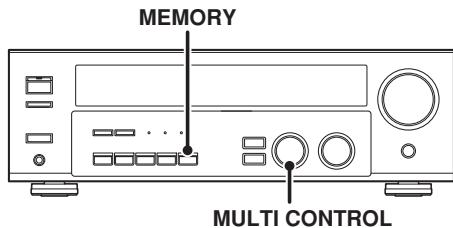

Preselezionemanuale delle stazioni radiofoniche	21

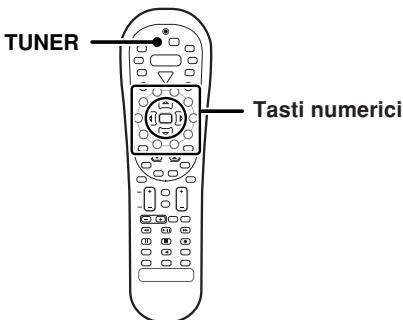

Ricezione delle stazioni preselezionate	22

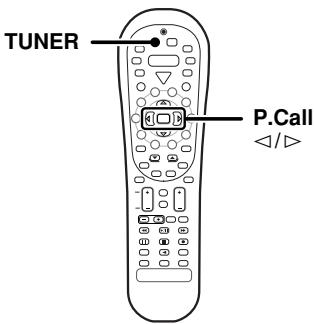

Ricezione delle stazioni preselezionate in ordine (P.Call)	22
Utilizzo del tasto RDS Disp. (Display)	22

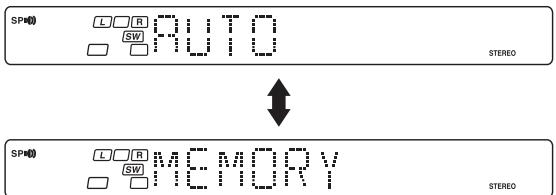

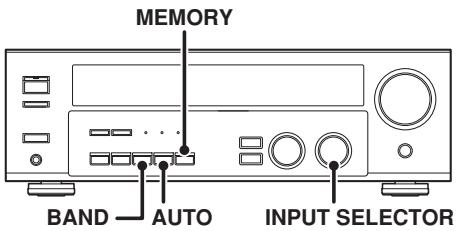

Preselezionedelle stazioni RDS (RDS AUTO MEMORY)	23

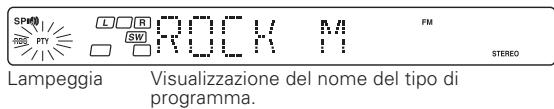

Sintonizzazione in base al tipo di programma (ricerca PTY)	23
Effetti sonori

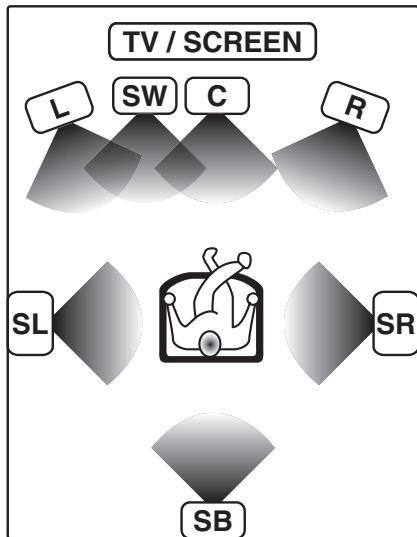

Modo surround	24
Riproroduzione surround	26

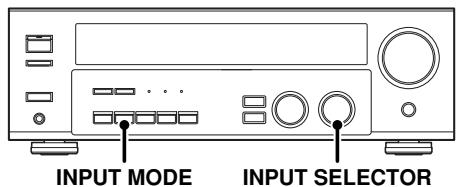

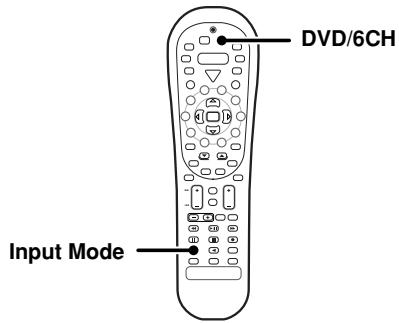

Riproroduzione DVD a 6 canali	27

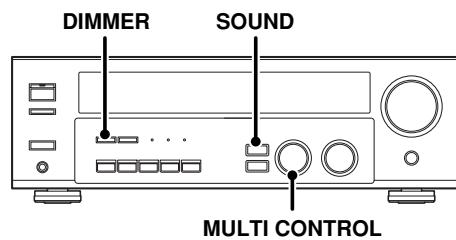

Funzioni utili	27

Telecomando	Funzioni di base del telecomando con altri componenti	29

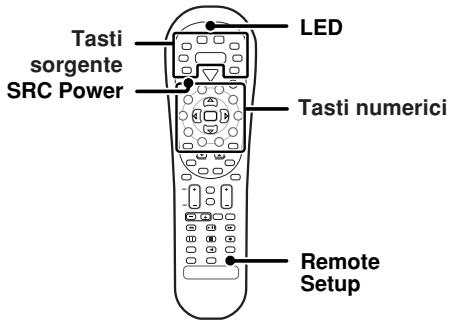

	Registrazione dei codici di impostazione per altri componenti	29
	Ricerca del codice in corso	29
	Verifica dei codici	29
	Riassegnazione dei tasti dell'apparecchio	30
	Funzionamento di altre componenti	30
	Tabella dei codici di impostazione	31

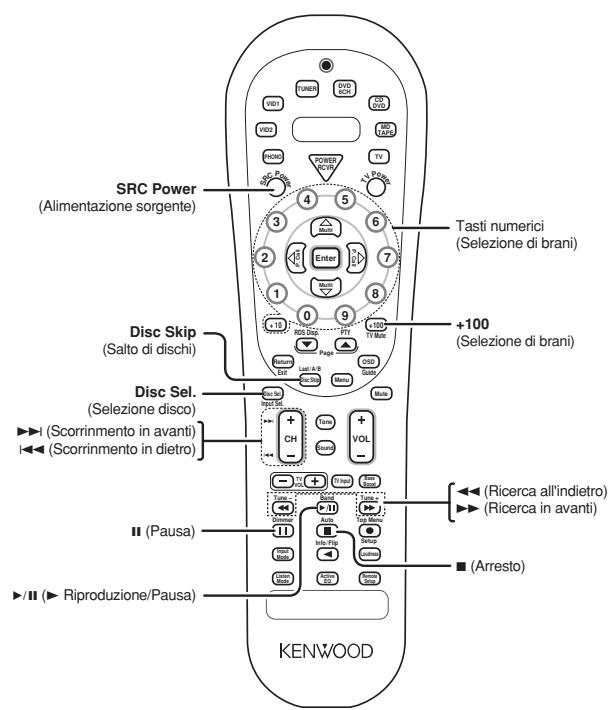

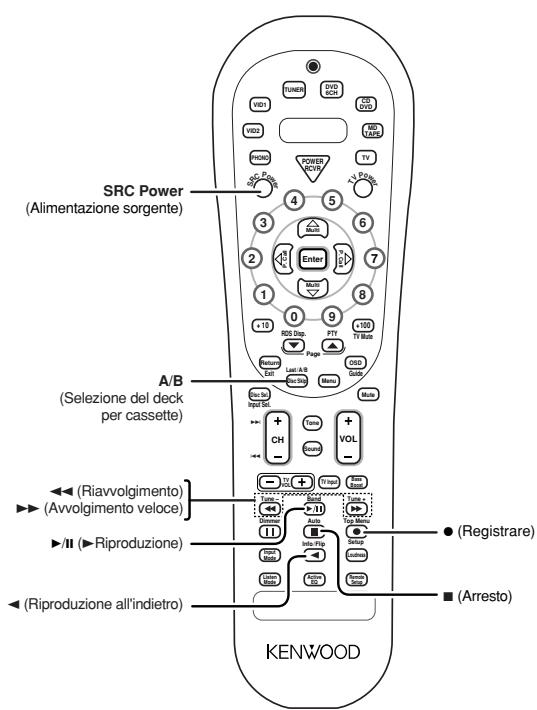

	Funzionamento della piastra a cassette, dellettore CD e del registratore MD	35

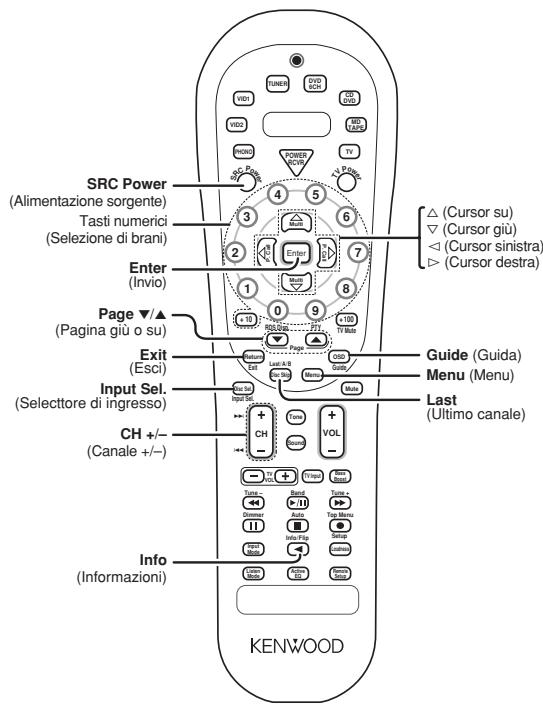

	Funzionamento degli altri componenti	36

Informazioni In caso di difficultà 38
aggiuntive Caratteristiche tecniche 40

Disimballaggio

Disimballare con l'apparecchio e accertarsi che tutti gli accessori siano presenti.

Antenna FM per uso interno (1)

Antenna AM ad anello (1)

Unità di telecomando (1) RC-R0825

Batteria (R6/AA) (2)

Se uno degli accessori manca o se l'apparecchio è danneggiato o non funziona, rivolgersi immediamente al rivenditore. Se l'apparecchio vi è stato spedito, avertable immediamente il corriera. Kenwood raccomanda di conservare la scatola e il materialie d'imballaggio originali, nel caso di uno spostamento o spedizione futuri dello apparecchio.

Conservate quello manuale per poterlo consultare ancor in futuro.

Preparazione del telecomando

Rimuovere il coperchio

Inserire le pile.

2 Chiudere il coperchio.

Caricamento delle pile.

• Inserire due pile R6 (formato AA) rispetto leindicazioni di polarità.

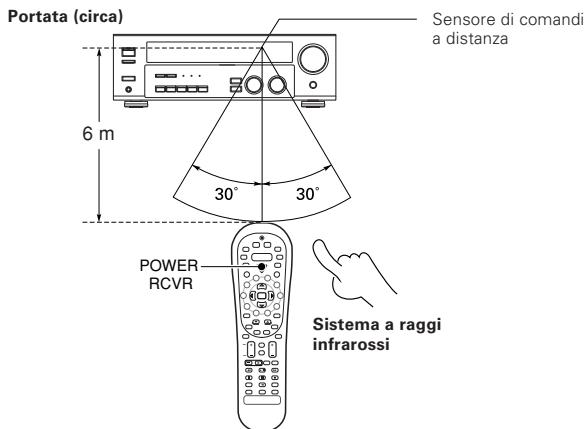

Funzionamento

Quando l'indicatore STANDBY è illuminato, l'alimentazione viene attivata quando si preme il tasto POWER RCVR sul telecommando. Una volta attivata l'alimentazione, premere il tasto che si desidera utilizzato.

• Quando sul telecommando vengono premuti più tasti in succession, premere fermamente lasciando un intervallo di almeno 1 secondo tra i tasti.

Note

1. Le pile in dotazione potrebbero ave una durata inferiore rispetto a quella normale, a causa dell'utilizzato durante le prove di funzionamento.
2. Quando lo spazio di controllo a distance si riduce, sostituire entrambile pile con pile nuove.
3. L'esposizione del sensore del telecomando alla luce solare diretta o alla luce diretta da una lampada a fluorescenza ad alta frequenza potrebbe provocare problemi di funzionamento.

In tal caso, modificare la posizione di INSTALLazione del sistema per evitare problemi di funzionamento.

Funzioni speciali

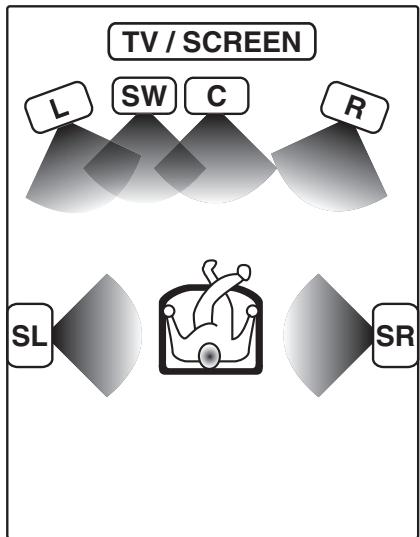

Suono effetto cinema realistico

Il ricevitore dispone di una vasta gamma di modi surround per ottenere prestazioni di ascolto ottimali dal software video. Selezionare il modo surround in base all'apparecchiatura o al software in uso. Buon divertimento!

Dolby Digital e Dolby Digital EX

Il modo DOLBY DIGITAL consente di ottenere un surround digitale completo utilizzando software elaborato formatting Dolby Digital. Dolby Digital fornisce fino a 5,1 canali audio digitali indipendenti per una migliorie qualità del suono e una maggiore potenza rispetto al Dolby Surround.

Come la funzione Dolby Digital EX, genera sei canali di uscita a piena larghezza di banda dal canale 5,1. Questa conversione utilizes un decodificatore a matrice che trasforma i due canali della registrazione originale in tre canali di surround. Per ottimizzare la riproduzione, si consiglia di usare la funzione Dolby Digital EX con colonne sonore registrar con ilsystema Dolby Digital Surround EX.

Dolby PRO LOGIC II

DOLBY PRO LOGIC II è totalmente compatible con il precedente modello PRO LOGIC e dispone di maggiori innovazioni per quanto riguarda l'audio surround. Consente all'utente di ottenere l'effetto stereo convenzionale o Dolby Surround presentato nell'avincente modo 5,1. PRO LOGIC II offre funzioni speciali per il controllo della spazialità complessiva, della dimensionalità e dell'elaborazione del Campo sonoro frontale. PRO LOGIC II riproduce un audio surround di grande effetto utilizzato il software video contrassegnato dal symbolo [DOLEY SURROUND] e uno spazio tridimensionale del CD musica. Durante l'ascolto, è possible ascoltare un audio surround STEREO più realistico.

DTS

IlsystemaDTS(DigitalTheaterSystem)éun formato audio digitalea5,1 canali che fornisce cinque canali a spettro intero e un canale a bassa frequenza(subwoofer)per ottenere una nitidezzaenza precedenti,una separazione dei canali ottimaleeuna gamma dinamica ampia.

Nel modo DTS, è possible riproduire in surround digitale l'ingresso digitale a 5,1 canali di un CD, LD o DVD contrassegnati con il symbolo "DTS".

Important:

Quando un disco DTSiene riprodotto su unlettore CD, LD o DVD, èpossible che l'uscita analogica emetta dei disturbi. Si consiglia di collegare l'uscita digitale dellettore all'ingresso digitale dell'apparecchio.

Nuovi modi surround DSP

Il processore DSP (Digital Signal Processor) installato sul ricevitore incorpora una gamma di campi sonori regolabili di alta qualità, come "ARENA", "JAZZ CLUB", "THEATER", "STADIUM" e "DISCO" ed è compatible con tutti i tipi di segnale di ingresso.

Ingresso DVD a 6 canali

Se si dispone di unlettore DVD dotato di un'uscita a 6 canali, il ricevitore consente di sfruttare completenessl'effetto surround del materiale sorgente DVD con codifica multicanale. Dato che i segnali sorgente sono digitali e che ciascun canaleiene immesso independentemente, la sonorità risulta è decisamente superiore a quanto ottenibile con i sistemi sonori surround convenzionali.

ACTIVE EQ

Il modo ACTIVE EQ consente di ottenere una qualità audio più dinamica in qualsiasi condizione. Se durante la riproduzione Dolby Digital e DTS si imposta ACTIVE EQ su ON, sare possibile ottenere un effetto sonoro più efficice.

Telecomando IR (a raggi infrarossi) universale

Oltre che con il ricevitatore di base, è possible utilizzare il telecommando in dotazione con quasi tutti i componenti audio e video predispositi. Per registrar i componenti collegati, è sufficiente eseguire la semplice procedura di impostazione.

Sintonizzatore RDS (Radio Data System)

Il ricevitore dispone di un sintonizzatore RDS dotato di sviate funzioni utili di sintonia: la memorizzazione automatica RDS (per preselectionare automaticamente fino a 40 stazioni RDS che trasmettono programmi diversi), la visualizzazione del nome delle stazioni (per indicare all'utente il nome della stazione di trasmissione corrente) e la ricerca PTY (per sintonizzare le stazioni in base al tipo di programma).

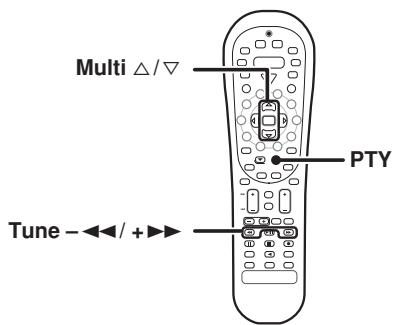

Ricerca PTY (como di programma)

Consente di sintonizzato le stazioni specificando il tipo di programma che si desidera ascoltare.

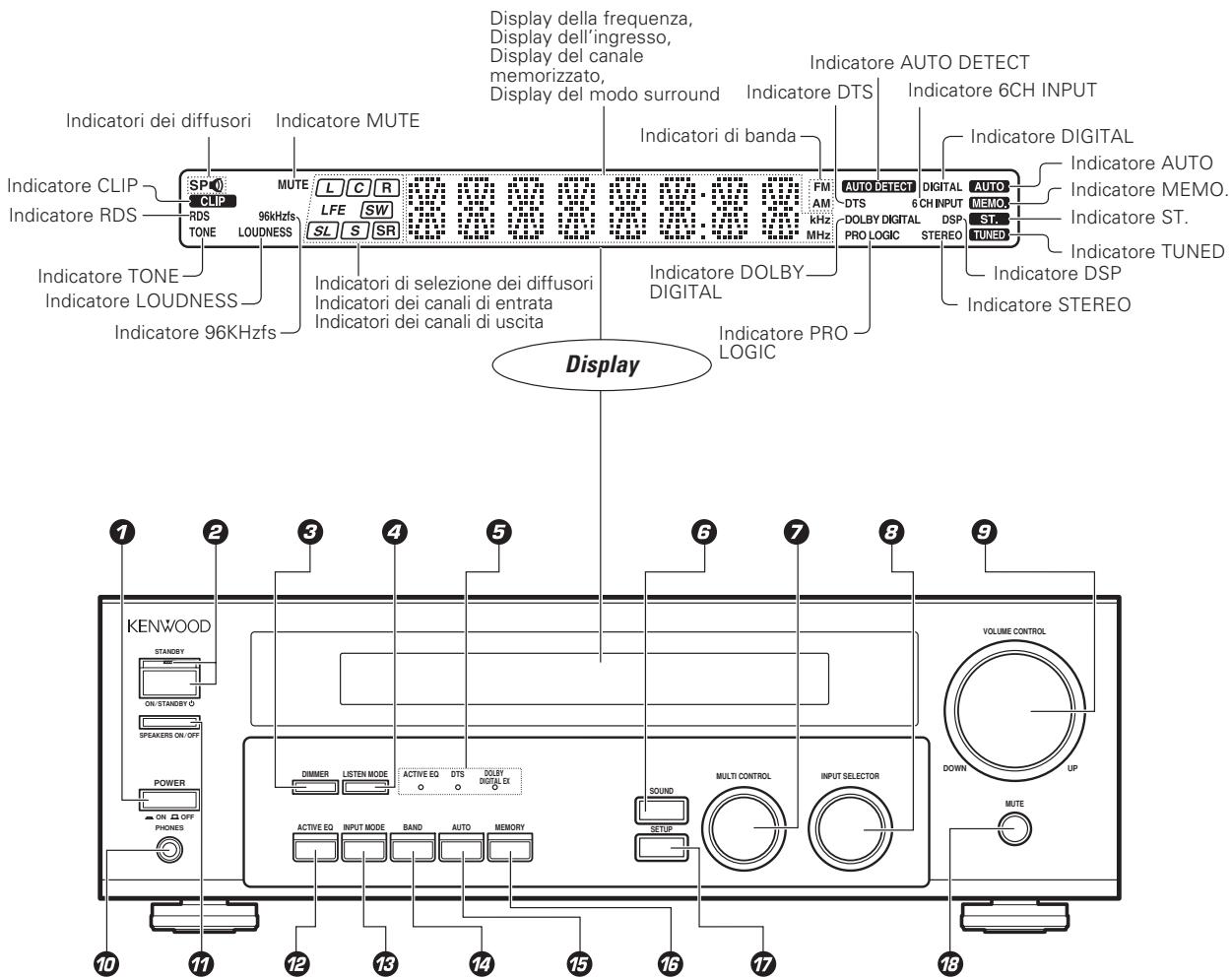

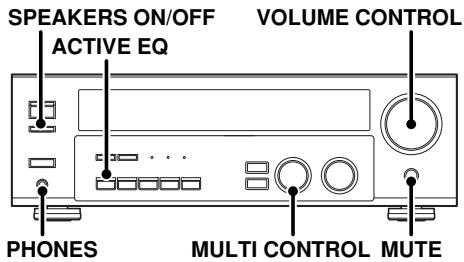

Unità Principale

Taste POWER ON/OFF

Utilizzato per attivare/disattivare l'alimentazione principale.

Taste ON/STANDBY

Utilizzato per commutare tra ON e STANDBY quando l'alimentazione è arrivata. Indicatore STANDBY

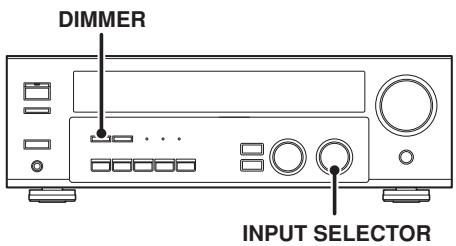

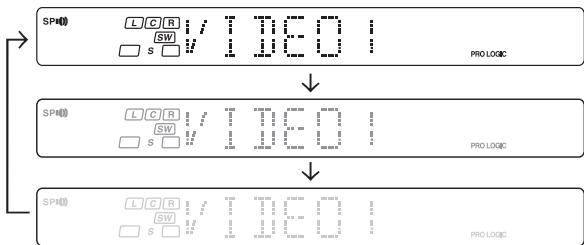

Tasto DIMMER Utilizzato per selezionare REC MODE. -20

Utilizzato per regolare la luminosità del display.

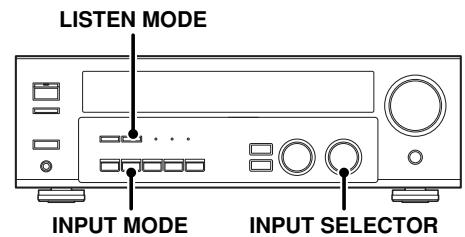

Taste LISTEN MODE

Utilizzato per selezionale la modalità di ascolto.

Indicatori LED (diodo emettitore di luce) Surround

Indicatore LED modalità ACTIVE EQ-19

Si illumina quando il ricevitore si trova nel modo ACTIVE EQ.

Indicatore LED modalità DTS

Si illumina quando il ricevitore si trova nel modo DTS.

Indicatore LED modalità DOLBY DIGITAL EX

Si illumina quando il ricevitore si trova nel modo Dolby Digital EX.

TastoSOUND

Utilizzato per regolare la qualità del suono e gli effetti sonori.

7 Manopola MULTI CONTROL 15 Utilizzato per controllare diverse impostazioni.

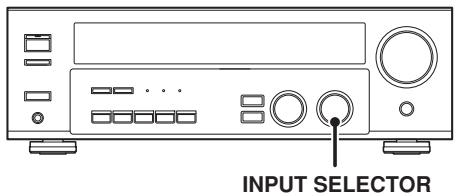

Manopola INPUT SELECTOR

Utilizzato per selezionare le sorgenti di ingressso.

Manopola VOLUME CONTROL

Presa PHONES

Utilizzato per l'ascolto con le cuffie.

Taste SPEAKERS ON/OFF

Utilizzato per attivare/disattivare i diffusori ON/OFF.

Taste ACTIVE EQ

Utilizzato per passare allo stato ACTIVE EQ.

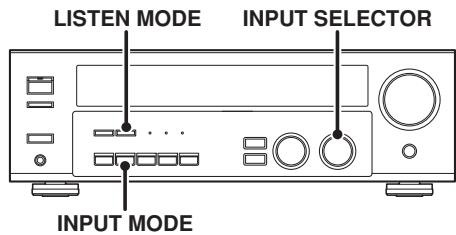

Taste INPUT MODE

Utilizzato per passare dal totalmente automatico, all'ingresso digitale e all'ingresso analogico.

Taste BAND

Utilizzato per selezionare la banda di trasmissione.

Taste AUTO

Utilizzato per modificare l'indicazione "TAPE" in "MD".

Utilizzato per selezionare il modo di sintonia automatica.

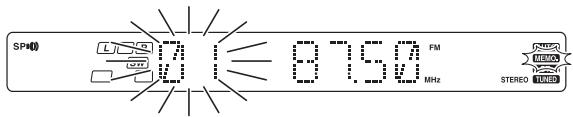

Taste MEMORY

Utilizzato per memorizzare le stazioni radiofoniche nella memoria preselezionata.

Taste SETUP

Utilizzato per selezionare le impostazioni dei diffusori eosi via.

Taste MUTE

Utilizzato per disattivare temporaneamente l'audio.

Modo di attesa

Quando l'indicatore del modo di attesa è acceso, una piccola quantità di corrente scorrere nell'unità per alimentarne la memoria. Questo modo di funzionamento viene chiamato appunto modo di attesa. Inesso, l'interoSYSTEMA può essere arrivato e disattivato con il telecomando.

Alimentazione di corrente elettrica e pulsante POWER ON/OFF

L'alimentazione elettrica tra l'apparecchiatura e la presa di corrente CA a muro non viene Completely interrotta quando il pulsante principale viene posizionato su OFF.

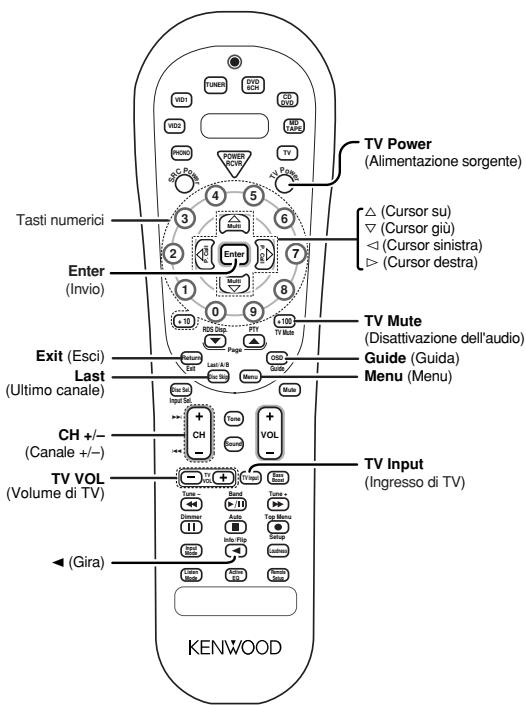

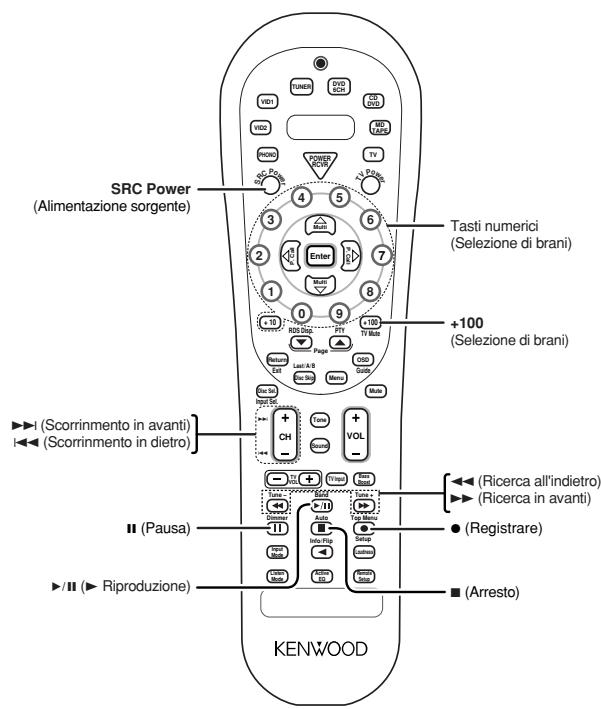

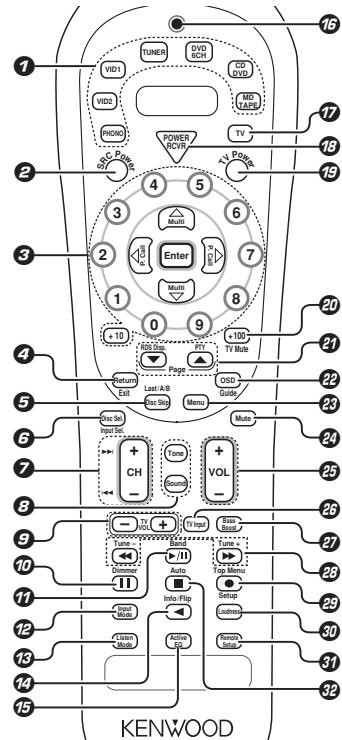

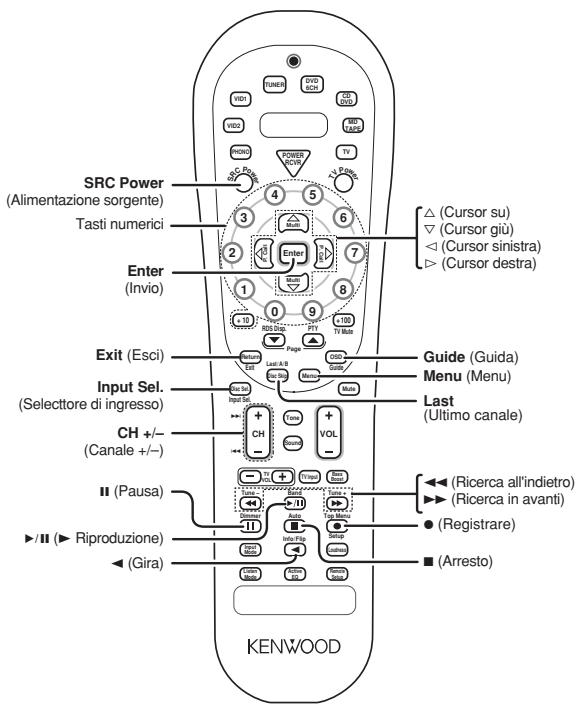

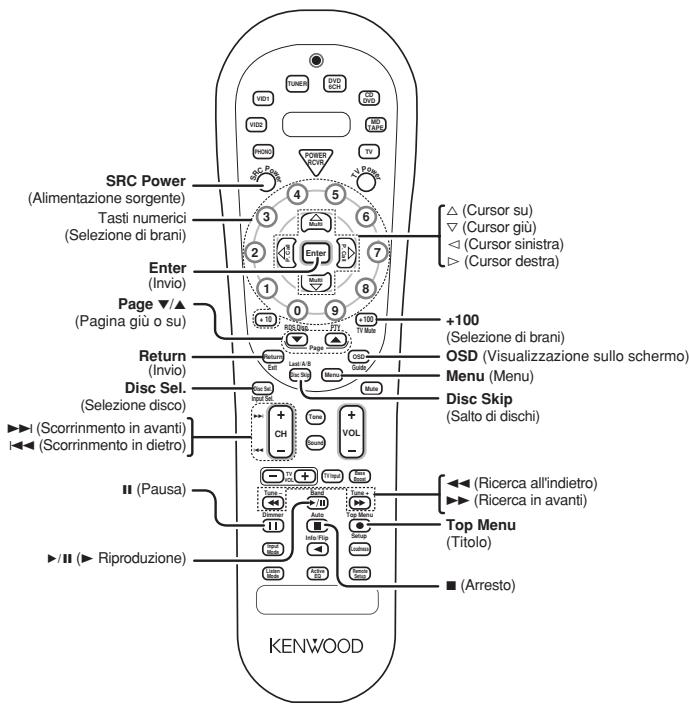

Telecomando

Questo telecomando quo essereutilizzato anche conprodotti diversa da quali Kenwood Impostando i codici della casa produttrice appropriati.

Se una funzione viene chiamata diversamente sul ricevitore e sul telecomando, il nome del tasto sul telecomando vienein dicato tra parentesi nel manuale.

Tastisorgente (PHONO,VID2,VID1,TUNER, DVD/6CH,CD/DVD,MD/TAPE) - [29]

Si premuti per piu di 3 secondi, vengonoutilizzati per selezionare i componenti registrati.

Tasti Input Selector (PHONO, VID2, VID1, TUNER, DVD/6CH, CD/DVD, MD/TAPE)

-18 Si premuti per meno di 3 secondi, vengono untilizzati per selezioneare le sorgenti di ingresso.

Taste SRC (sorgenti) Power

Dautilizzareperaccendereespegneregli altirecomponenti.

3 Tasti numerici

Forniscono funzioni identiche a quale del telecomando originale in dotazione con il componente che si considera controllare.

Tasto Multi (controllo multiplo) / -15 Utilizzati per effettuare il controllo di varie impostazioni.

Utilizzato per far funzione altri componenti. Tasti P.Call / 22

Se come sorgente di ingresso è selezionato sintonizzatore, tali tasti funzionano come tasto di chiamata canale preimpostato.

Tasto Enter

Utilizzato per far funzione altri componenti.

Tasto Return

Utilizzato per azionare il componente DVD Tastox Exit

Taste Disc Skip

Se come sorgente di ingresso è selezionato CD, tale tasto funzione come tasto di salute del cambia CD.

Tasto Last/A/B

Se come sorgente di ingresso viene selezionato TAPE, tale tasto funziona come i tasti di riproduzione A e B di un pastra a doppia cassetta.

Utilizzato per far funzione altri componenti.

Tasto Disc Sel.

Utilizzato per far funzione altri componenti. Tasto Input Sel.

Utilizzato per far funzione altri componenti.

Tasti CH +/-

Dautilizzare per selezionare il canale.

Tasti

Se come sorgente di ingresso è selezionato CD, MD o DVD, tali tasti funzionano come tasti di scorrimento.

Taste Tone

Utilizzare per impostare lo stato del controllo TONE. Tasto Sound 27

Dautilizarperregolarela qualita del suo e gli effetti sonori.

9 Tasti TV VOL + / -

Utilizzare per regolare il volume TV.

Tasto II

Utilizzato per far funzione altri componenti.

Tasto Dimmer Dautilizzare per regolare la luminosita del display.

Tasto II

Se come sorgente di ingresso è selezionato CD, tale tastingo funzione come tastingo di riproduzione/pausa.

Se MD o TAPE viene selezionato come fonte di ingresso, quello tasto funziona come tasto di riproduzione.

Tasto Band -21

Da utilizzato per selezionare la banda di trasmissione.

Taste Input Mode

Utilizzato per passare dal totalmente automatico, all'ingresso digitale e all'ingresso analogico.

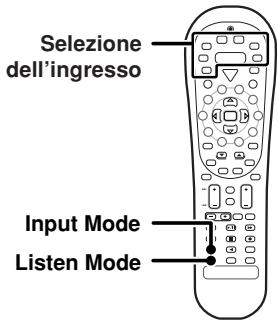

Tasti Listen Mode

Dautilizzare per selezionare il modo di ascolto.

Tasto

Se e selezionato nastro, Anything taste funziona.
come tasti di coproduzione indietro.

Tasti Info/Flip

Utilizzato per far funzione altri componenti.

Tasto Active EQ

Utilizzato per passare allo stato ACTIVE EQU.

Indicatore LEDe diode emittitore di luce) Se lampeggianta, indica I'invio del segnale.

Tasto TV

Usa per selezionare I'impiano TV.

Tast power RCVR (receiver) 15 Utilizzato per accendere e spegnere il ricevitore.

Tasto TV Power

Utilizzare per accendere ospegnere il teilevisore.

Tasto +100

Utilizzato per selezione il numero di dischi nel cambia CD.

Tasto TV Mute

Utilizare portogliere temporamente il sonoro TV.

Tasti Page /

Utilizzato per far funzione altri componenti. Tasto RDS Disp. -22

Da utilizzare per ricevere trasmissioni RDS. Tasty PTO [23]

Utilizzare per la ricerca PTY.

Tasto OSD (visualizzazione sullo schermo) Utilizzato per azionare il componente DVD.

Tasto Guide

Utilizzato per far funzione altri componenti.

TastiO Menu

Utilizzato per far funzione altri componenti.

Taste Mute -19. Utilizzato per disattivare temporaneamente I'audio.

Tasti VOL + / -

Utilizzato per regolare il volume del ricevitore.

Tasto TV Input

Utilizzare quando si e in modalità TV.

Taste Bass Boost Da utilizzare per selezionare l'impostazione di regolazione massima per la gamma a bassa frequenza.

28 Tasti

Se CD, MD o TAPE viene selezionato come fonte di ingresso, quosti tasti funzionano come tasti di ricerca.

Tasti Tune -/+

Utilizzato per far funzione il sintonizzatore.

Taste

Se è selezionato MD o TAPE, quello tasto funziona come tasto di registrazione. Se è selezionato VCR, quello tasto funzione come tasto di registrazione se premuto due volte progressivamente.

Tasto Top Menu

Utilizzato per far funzione altri componenti.

Tasto Setup

Utilizzato per selezione le impostazioni dei diffusori earsi via.

Tastoo Loudness 19 Utilizzato per passare allo stato LOUDNESS.

Tasto Remote Setup

Utilizzato per far funzione altri componenti.

Taste

Se CD, MD o TAPE viene selezionato come fonte di ingresso, quello tasto funziona come tasto di arresto.

Tasto Auto

Dautilizzare per selezionare la sintonia automatica.

Effettuare i collegamenti come molto nelle pagine seguenti.

Quando si collegano i componenti alsystema,fare inoltre riferimento alleistruzioni per l'uso in dotazione con i componenti in questione.

Non collegare il cavo di alimentazione a una presa a muro prima di aver completato tutti i collegamenti.

Note

1. Assicurarsi di insereire saldamente tutti i cavi di collegamento. Se i collegamenti non sono perfetti, è possible che il suono non venga prodotto o che si verificchio delle interferenze.
2. Assicurarsi di rimuovere il cavo di alimentazione alla presa CA prima di inseire o scollegare qualsiasi cavo. è possible che l'insertimento o lo scollegamento dei cavi sulla aver prima scollegato il cavo di alimentazione provochi problemi di funzionamento e danni all'apparechio.
3. Non collegare cavi di alimentazione di componenti il cui consumo energetico è superiore all'indicazione riportata sulla presa CA nella parte posteriore dell'apparecchio.

Collegamenti analogici

I collegamenti audio vengono eseguiti utilizzando cavi a piedini RCA. Tali cavi trasferiscono il segnale audio stereofonico in forma "analogica". Questo significa che il segnale audio corrisponde all'audio effettivo di due canali. Tali cavi sono in genere dotati di 2 spine a ciascauna estremità, una rossa per il canale destro e una bianca per il canale sinistro e sono generalmente in dotazione con il relativo appearecchio o in vendita presso i rivenditori di componenti elettronici.

Disfunzioni microcomputer

Se il funzionamento fosse impossibile oppure se le visualizzazioni fosso scorrette,anche se tutti i collegamenti sono stati eseguiti correttamente, inizializzare il computer facendo riferimento alla sezione "In caso di dificoltà".

Impostazioni del modo di ingresso

Ciacun ingresso CD/DVD,VIDEO2 e DVD/6CH dispone di prese per gli ingressi audio digitale e audio analogico.

Dopo aver completeness i collegamenti ed aver acceso il ricevitore, effettuare i seguenti punti.

Utilizzato la manopola INPUT SELECTOR selezionare CD/DVD,VIDEO2 o DVD/6CH.
Premere il tasting INPUT MODE.

Agni pressione, l'impostazione viene modificata come segue:

Nel modo di riproduzione DTS

F-AUTO (ingresso digitale ingresso analogico)
D-MANUAL (ingresso digitale)

Nel modo di riproduzione CD/DVD,VIDEO2 o DVD/6CH

① F-AUTO (ingresso digitale, ingresso analogico)
② D-MANUAL (ingresso digitale)
③ 6CH INPT (ingresso DVD/6CH)
L ④ ANALOG (ingresso analogico)

Ingresso digitale:

Selezionare esta impostazione per riproduire segnali digitali utilizzando unlettoreDVD,CDoLD.

Ingresso analogico:

Selectionare esta impostazione per riproduire segnali analogici utilizzando una piatra a cassette, un videoregistratore o un giradischi.

Rilevamento automatico:

In modalità "F-AUTO" (completamente automatica) l'indicatori AUTO DETECT e DIGITAL si illumina e il ricevitore rileva automaticamente i segnali digitale o analico in ingresso. Nella selezione della modalità in ingresso la modalità digitale è prioritaria. Il ricevitore selezione automaticamente la modalità in ingresso e di ascolto durante la riproduzione, in modo da adattarsi al tipo di segnale in ingresso (Dolby Digital, PCM, DTS) e all'impostazione dei diffusori. Per impostazione di fabbrica la modalità completeness Automatica è attenuata.

Per mantenere il ricevitore impostato sul modo di ascolto currentemente selezionato, utilizzato il tasto INPUT MODE per selezionare "D-MANUAL" (manuale digita). Tuttavia,anche quando è stata selezionata但这a impostazione, è possibile che talvolta il modo di ascolto venga selezionato automaticamente per adattarsi a un segnale di ingresso Dolby Digital, a seconda della combinazione tra il modo di ascolto e il segnale di ingresso.

Nel modo D-MANUAL, se la riproduzione audio si interrompe a meta a causa di un cambiamento dei segnali di ingresso, ecc., premere il tasto LISTEN MODE.

Se si preme il tasting INPUT MODE rapidamente, potrebbe non venire prodotto alcun suono. Premere di nuovo il tasting INPUT MODE.

Collegamento dei componenti audio

Collegamento dei componenti video

Informazioni sulle prese S-VIDEO

VIDEO IN/OUT

Utilizzare le prise S-VIDEO per eseguire i collegamenti ai componenti video dotati di prise S-VIDEO IN/OUT.

• Se le presse S-VIDEO vengono utilizzate per collegare i componenti di riproduzione video, assicurarsi di utilizzato le presse S-VIDEO quando vengono collegati il monitor e i componenti di registrazione video.

É necessario collegare un componente video dotato di uscite audio digitali alle prese VIDEO 2.

Collegamenti digitali

Le prese di ingresso digitale sono in grado di accettare segnali DTS, Dolby Digital o PCM. Collegare componenti capaci di emettere segnali digitali in formato DTS, Dolby Digital o PCM standard (CD).

Se al ricevitore sono stati collegati componenti digitali, leggere con attenzione la sezione "Impostazioni del modo di ingresso".

Collegamento di unlettore DVD (ingresso a 6 canali)

Se il collegamento tra unlettore DVD e il ricevitore edigitale,leggere con attenzione la sezione "Impostazioni del mode di ingresso".

8

Cavo S-VIDEO

AVVERTENZA

Per evitare danni ed incendi, osservare le seguenti norme per garantire una corretta ventilazione dell'apparecchio.

Non posare alcun oggetto davanti alle fissure di aerazione.
- Lasciere uno spazio libero tutto attorno all'unità pari o maggiore a quello indicato di seguito (a partire delle dimensioni esterne massime, comprese protrusions).

Pannello superiore: 50~cm

Pannello laterale: 10cm

Pannello posteriore: 10cm

Collegamento dei diffusori

Collegamento dei terminali

Rimuovere il rivestimento.

Spingere la leva.

Inserire il cavo.

Ripositionarela leva.

Non invertire maile polarità dei cavi dei diffusori, poiché ciò causerebbe un cortocircuito.
- Se i diffusori destro e sinistro vengono collegati al contrario o se i cavi dei diffusori vengono collegati con la polarità invertita, l'audio risulterà innaturale e l'elaborazione acustica falsata. Assicurarsi di collegare correttamente i diffusori.

Impedenza dei diffusori

Dopo aver controllato leindicazioni sull'impedenza dei diffusori stampate sul pannello posteriori del ricevitore, collegare i diffusori in base ai limiti di impedenza corrispondenti. L'utilizzo di diffusori con un'impedenza nominale diversa rispetto a quantoindicato sul pannello posteriori del ricevitore potrebbe provocare problemi di funzionamento, oppure danneggiare i diffusori o il ricevitore.

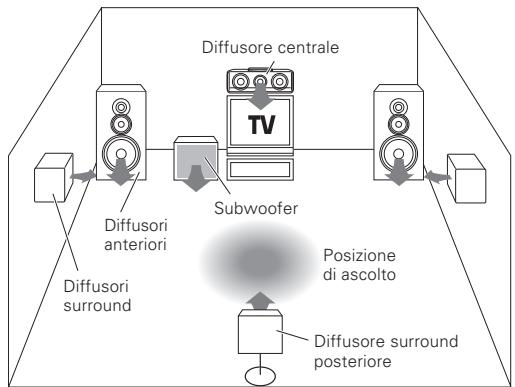

Posizione dei diffusori

Diffusori anteriors : Posizione a sinistra e a destra, di fronte alla posizione di ascolto. Per tutti i modi surround è necessario installare diffusori anteriors.

Diffusore centrale: Posizione di fronte e al centro. Tale diffusore stabilizza l'elaborazione dell'audio e contribuire siche ricerare il movimento. Necessari per la riproduzione surround.

Diffusori surround : Posizione direttamente a destra e a sinistra oppure leggermente arretrati rispetto alla posizione di ascolto e ad altezze uniformi, a circa 1 metro sopra la testa degli ascoliatori. Tali diffusori riccreano il movimento e l'atmosfera del suono. Necessari per la riproduzione surround.

Subwoofer: Riproduce i suoni bassi profondi e potenti.

Diffusore surround posteriori : Collocare l'altoparlante in una posizione posteriore rispetto alla posizione di ascolto. La posizione ottimale dipende soprattutto delle condizioni del locale.

• Sebbene ilsystema surroundideale sia formato da tutti i diffusori sopra descritti, se non si dispone di un diffusore centrale o di un subwoofer è possible dividere tali segnal tra i diffusori a disponizione nelle relative impostazioni, in modo da ottenere la migliorare riproduzione del suono possibile utilizzando i diffusori presenti.

15

Collegamento delle antenne

Antenna a telaio AM

L'antenna a telaio in dotazione è specifica per uso interno. Posizioniara li più lontano possibile dal ricevitore, dal tevisore, dai cavi dei diffusori e dal cavo di alimentazione, quando regolarne la direzione per ottenerile la ricezione migliorie.

Collegamento dei terminali dell'antenna AM

Spingere la leva.

2 Inserire il cavo.

Ripositionare la leva.

Antenna FM per uso interno

L'antenna per uso interno in dotazione è solamente temporanea. Per ottener une ricerca stabile dei segnali si consiglia di utilizzare un'antenna per uso esterno. Una volta collegata l'antenna per uso esterno, scollegare l'antenna per uso interno.

Collegamenti dei terminali dell'antenna FM

Inserire il cavo.

Antenna FM per uso esterno

Portare nella stanza il cavo coassiale da 75 collegato all'antenna FM per uso esterno e collegarlo al terminale FM 75 .

Collegamento del controllo del sistema (SYSTEM CONTROL)

Il collegamento dei cavi di controllo delsystema dopo il collegamento di unystema di componenti audio di KENWOOD consente di sfruttare operazioni utili di controllo delsystema.

L'apparecchio è compatibile solo con il modo [SL-16]. Il controllo delsystem non è disponibile se l'apparecchio è collegato nel modo [XS8], [XS] o [XR].

Se il componente dispone dell'interruttore di selezione del modo, impostare i componenti collegati sul modo [SL16].

• É possible collegare il cavo SYSTEM CONTROL sua alla presa avanti che alla presa dietro.

ESEMPIO: collegamenti nel modo [SL16]

La parte sottolineata rappresenta l'impostazione del modo di controllo delsystema.

[SL16]

Piastra cassetto registrarato MD

Lettore CD

Registrarate

Cavo SYSTEM CONTROL

• Perutilizzarelefunzioni dicontrollo delsystema,è necessario chei componenti siano collegati alle prese giuste.Perutilizzareunlettore CD,e necessario collegarallo alle prese CD.Perutilizzareuna piatra acassette (o un registratore MD),è necessario collegarla alle prese MD/TAPE.Quando sono stati collegati piùlettori CD(ecc.),per il controldel systema è possiblenotutilizzare solo ilcomponente collegato alle prese specifie.
• Alcunilettori CD e alcune piastre a cassette non sono compatibili con il modo di controlo delsystema [SL16].Non eseguire collegamenti alsystema con appearecchi che non sono compatibili con il modo [SL16].
• Alcunilettori MD non sono compatibili con il modo di controllo delsystema. Non è possible eseguire collegamenti di controllo delsystema con tale tipo di apparecchi.

Note

1. Non è possibile combinare gli apparecchi [SL16] con gli apparecchi [XR], [XS] e [XS8] ai fini del funzionamento delsystema. Se la combinazione degli apparecchi è di tale tipo, si prega di non collegare alcun cavo di controllo del systema. Anche nella cavi di controllo del systema, è possible essere ottenere un funzionamento normale perché le prestazioni ne risentano.
2. Non collegare cavi di controllo delsystema a componenti non specificati da KENWOOD. Tale operazione potrebbe provocare problemi di funzionamento e danneggiare gli appearecchi.
3. Assicurarsi che le spine di controllo del systema siano inserite a fondo nei terminali di controllo del systema.

OPERAZIONI DI CONTROLLO DEL SISTEMA

Telecomando

Consente di utilizzare l'apparecchio grazie al controllo a distance delsystema in dotazione con il ricevitore.

Funzionamento automatico

Quando viene avviata la riproduzione da un componente sorgente, il selettore d'ingresso sull'apparecchio passa automaticamente a tale componente.

Registrazione sincronizzata

Consente di sincronizzare la registrazione con l'avvio della riproduzione quando si registra da CD, MD o dischi analogici.

Impostazioni dei diffusori

Per ottenere le massime prestazioni dai modi di ascolto del ricevitore, assicurarsi di completare le impostazioni dei diffusori (subwoofer, diffusori anteriors, centrale e surround) come descritto di seguito.

Accendere quello ricevitore premendo i tasti POWER ON/OFF e ON/STANDBY o POWER RCVR.
2 Per il telecomando, premere il tasto TUNER tenendolo premuto per più di 3 secondi per passare al modo ricevitore.
3 Premere il tasto SETUP per attivare la modalità SETUP eutilizzare la manopola MULTICONTROL o iasti Multi / per le seguenti schermate.

La procedura dell'impostazione è la segunte;

4 Selezionare unsystemadi diffusori.

Selectionare SP SETUP e premere nuovamente il tasto SETUP per far scorrere l'indicazione "SP SYSTEM" del sistema degli diffusore sul dispaly.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare la configurazione del sistema degli diffusore.

① 2WAY2SPKR:Per diffusore Kenwood selezionato-ad esempio,KS-307HT.
② 2WAY3SPKR:Per diffusore Kenwood selezionato-ad esempio,KS-707HT.
L ③ OTHERS :Per diffusore generici.

• La selezione 2WAY 2SPKR o 2WAY 3SPKR dovrebbe essere utilizzata soltanto con unsystema di altoparlanti a 6 canali.
• Quando viene selezionata la configurazione 2WAY 2SPKR o 2WAY 3SPKR, la procedura passa all'arresto 5.

Per la configurazione degli diffusore generici, utilizzare la manopola MULTI CONTROL o i tasti Multi / e selezionare OTHERS, quando premere nuvamente il tasto SETUP.

• Compare l'indicazione della configurazione subwoofer"SUBWON".

Utilizzato la manopola MULTICONTROL o i tasti Multi / per selezionare l'impostazione del subwoofer corretta.

① SUBW ON: Il modo di impostazione del subwoofer sul ricevitatore è attivato.
L ② SUBW OFF: Il modo di impostazione del subwoofer sul ricevitatore è disattivato.

L'impostazione iniziale è "SUBW ON"
- quando é selecionato "SUBW OFF", i diffusori anteriors vengono impostati automaticamente su "FRNT LRG" e la procedura passa direttamente al punto ⑦.

Prima di procedere al punto ⑦, premere il tasto SETUP per accettare l'impostazione.
- Per ascoltare il suono emesso dal subwoofer, selezionare "FRNT NML".

Premere i tasto SETUP per accettare l'impostazione.

• Viene visualizzato l'indicatore di impostazione dei diffusori anteriorsi "FRNT NML".

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezione l'impostazione dei diffusori anteriors corretta.

① FRNT NML (normale): Al ricevitore sono stati collegati diffusori anteriorsi dimensione media.
LFRNT LRG (ampio) : Al ricevitore sono stati collegati diffusori anteriorsi di dimensione grande.

• Se è selezionato "FRNT LRG", l'audio non verrà emesso da SUBWanche se è impostato su ON. Tuttavia, se si selezione "SW RE-MIXON" quando è selezionato il subwoofer, l'audio verrà emesso dal subwoofer. In modo STEREO, l'audio viene emesso direttamente dal diffusore anteriore.

Premere i tastinge SETUP per accettare l'impostazione.

• Viene visualizzato l'indicatore di impostazione del diffusore centrale "CNTR NML".

Utilizzato la manopola MULTICONTROL o i tasti Multi / per selezione l'impostazione dei diffusori centrale corretta.

Se per i diffusori anteriors è stato selezionato "LRG":

① CNTR NML (normale): Al ricevitore è stato collegato un diffusore centrale di dimensione media.
② CNTR LRG (ampio) : Al ricevitore è stato collegato un diffusore centrale grande.
L ③ CNTR OFF : Il modo di impostazione del diffusore centrale sul ricevitore è disattivato.

Se per i diffusori anteriori è stato selezionato "NML":

① CNTRON : Il modo di impostazione del diffusore centrale sul ricevitore è attenuato.
L ② CNTR OFF : Il modo di impostazione del diffusore centrale sul ricevitatore è disattivato.

Premere di nuovo il tastingo SETUP per accettare l'impostazione.

• Viene visualizzato l'indicatore di impostazione dei diffusori surround "SURR NML".

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare l'impostazione dei diffusore surround corretta.

Se per il diffusore centrale è stato selezionato "LRG",

① SURN NML (normale) : Al ricevitore sono stati collegati diffusori surround di dimensione media.
② SURR LRG (ampio) :Al ricevitore sono stati collegati diffusori surround grandi.
③ SURR OFF : Il modo di impostazione dei diffusori surround sul ricevitore è disattivato.

Se per il diffusore centrale è stata selezionata un'impostazione diversa da "LRG",

① SURR ON : Il modo di impostazione dei diffusori surround sul ricevitore è attenuato.
② SURR OFF : Il modo di impostazione dei diffusori surround sul ricevitatore è disattivato.

• Se si selezione la funzione "SURR OFF", passare all'operazione 15.

7 Premere i tasto SETUP per accettare l'impostazione.

• Viene visualizzato l'indicatore di impostazione dei diffusori surround posterior "SB".
  Utilizzare la manopola MULTI CONTROL o i tasti Multi / per selezione l'impostazione dei diffusori surround posteriori coretta.

Se per il diffusori surround è stato selezionata "LARGE",

① SB NORMAL : Al ricevitore sono stati collegati diffusori (normale) surround posteriori di dimensione media.

② SB LARGE : Al ricevitore sono stati collegati diffusori (ampio) surround posteriori grandi.
③ SB OFF : Il modo di impostazione dei diffusori surround posteriore sul ricevitatore è disattivato.

Se per il diffusori surround è stato selezionata "NORMAL".

① SB ON : Il modo di impostazione dei diffusori surround posteriore sul ricevitatore è attivato.
② SB OFF : Il modo di impostazione dei diffusori surround posteriore sul ricevitore è disattivato.

Premere i tasting per accettare l'impostazione.

• Compare l'indicazione di impostazione del surround mix "SURR MIX".
• La funzione SURR MIX indica che i segnali ai diffusioni SL e SR sono mixati ed il sonoro viene emesso dal diffusore di surround posteriore, ed in tal modo l'ascoltatore è avvolto dall'effetto acustico proveniente dal retro.

Utilizzare la manopola MULTI CONTROL o i tasti Multi / per selezionare l'impostazione surround mix.

① MIX OFF:La modalità di impostazione surround mix è disattivata.
L ② MIX ON : La modalità di impostazione surround mix è attivata.

Premere di nuovo il tasto SETUP per accettare l'impostazione.

• L'indicatore di impostazione per il re-mix del subwoofer "SW REMIX" scorre sul display.

• Se il subwoofer è disattivato, l'impostazione per il re-mix del subwoofer non è utilizzato.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare l'impostazione dei re-mix del subwoofer corretta.

① RMX ON : La modalità per l'impostazione del re-mix del subwoofer al ricevitore è attenuato.

② RMX OFF: La modalità per l'impostazione del re-mix del subwoofer al ricevitore è disattivato.

7 Premere i tasti SETUP per accettare l'impostazione.

• Il ricevitore entra nel modo di regolazione del livello di volume dei diffusore.
• Ai punti e, vengono visualizzati solo gli indicatori dei canali dei diffusori selezionati che necessitano di regolazione.

5 Regolare il livello del volume del diffusore.

Dalla posizione di ascolto usuale, regolare i livelli di volume. I livelli di volume di ciascun diffusore devono essere identici.

Premere il tasting SETUP per avviare TEST TONE (tono di prova).

La selezione di AUTO/MANUAL TEST TONE avviene mediante la manopola MULTI CONTROL o i tasti Multi / .

AUTO ②MANUAL
Premere nuovamente il tastingo SETUP per selezionare AUTO o MANUAL.

Utilizzato la manopola MULTICONTROL o iasti Multi / per regolare il volume del tono di prova in uscita dal canale dell'diffusore desiderato.

Per la selezione AUTO, il tono di prova viene emesso da ciascun diffusori per 2 secondi nella segunte sequenza:

• Se le impostazioni di livello del volume per i diffusori vengono modificare durante l'ascolto, vengono modificare ancile the impostazioni a cui si fa riferimento in questa pagna. -27
• Se un diffusore è regolato su OFF (disattivo) durante SP SETUP, la regolazione del TEST TONE per quell'diffusore non verrà eseguita.

Premere di il tasting SETUP.
- Il tono di prova viene disattivato. Il ricevitore entra in modalità di immissione della distance dagli diffusori.
Per la selezione MANUAL, premere agli volta il tasto SETUP per selezionare il canale dell'diffusore.

6 Immettere la distanza dai diffusori.

Selezionare DISTANCE nelle schermate di configurazione e premere nuovamente il tasto SETUP.
2 Misurare la distanza dalla posizione di ascolto a ciascun diffusori.

Annotare la distanza da ciascun diffusore.

Distanza dal diffusori anteriorsi di sinistro (L): _ piedi (metri)
Distanza dal diffusore centrale (C): _ piedi (metri)
Distanza dal diffusori anteriorsi deestro (R): _ piedi (metri)
Distanza dal diffusore surround destro (SR): _ piedi (metri)
Distanza dal diffusore surround posteriore (SB): _ piedi (metri)
Distanza dal diffusore surround sinistro (SL): _ piedi (metri)
Distanza dal subwoofer (SW): __ piedi (metri)

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per regolare la distance dagli diffusori anteriors.

• La gamma di impostazione consentita è da 1 a 30 da piedi (0,3 a 9,0 m), regolabile a incrementi di 1 piede (0,3 m).
  Premere i tasto SETUP per accettare l'impostazione.
  Ripetere il punto e ④ per immettere la distance per ciascun diffusori.

L'impostazione è completata quando viene visualizzato l'indicatore di EXIT.

• I diffusori selezionati dovrebbero essere visualizzati sul display. Verificare che tutti i diffusori sono stati selezionati correttamente.

7 Premere il tastinge SETUP per uscire alla modalità SETUP.

Regolazione del livello di ingresso (solo sorgenti analogiche)

Se il livello di ingresso di un segnale sorgente analogico è troppo elevato, l'indicatore CLIP lampeggia per indicare il segnale della sorgente. Regolare il livello di ingresso.

Utilizzato i la monopola INPUT SELECTOR per selezionare la sorgente di cui si desidera impostare il livello di ingresso.
- É possibile memorizzare un livello di ingresso distinto per ciascuna sorgente di ingresso.
Premere più volte i tasting SOUND fino a visualizzare l'indicatore "INPUT".
Utilizzato la manopola MULTI CONTROL o i tasti Multi / per regolare il livello di ingresso.

• É possibile regolare il livello di ingresso su tre impostazioni: 0 dB, -3 dB e -6 dB (l'impostazione iniziale è 0 dB).
  Premere di nuovo il tasto SOUND per tornare all'indicatore di immissione.

Preparazione alla riproduzione

Prima di arrivare la riproduzione, sono necessarie alcune fasi preparatoriie.

Accensione del ricevitore

Attivare l'alimentazione dei componenti interessati.
Attivare l'alimentazione del ricevitore premendo i tasti POWER ON/OFF e ON/STANDBY 已

Selezione del modo di ingresso

Se è stato selezionato un componente collegato alle prese CD/DVD,VIDEO2 o DVD/6CH, assicurarsi che l'impostazione del modo di ingresso sua corretta per il tipo di segnale audio da utilizzato.

Selezione di MD/TAPE

Selezionare il nome della sorgente corrispondente al componente collegato alle prese MD/TAPE. L'impostazione di fabbrica iniziale è "TAPE". Per modificare il nome della sorgente in "MD", eseguire la segunte procedura:

Utilizzare la manopola INPUT SELECTOR per selezionare "TAPE".
Tenere premuto per essere 2 secondi il tasto AUTO.

• L'indicatore di sorgente viene modificato in "MD".
  Per tornare all'indicatore iniziale, ripetere il punto 2

Impostazione dello stato dei diffusori

L'indicatore dei diffusori si ilulmina.

Premere il tasting SPEAKERS ON/OFF par occendere e spagnere i diffusori.

Ascolto mediante un componente sorgente

Utilizzare la manopola INPUT SELECTOR o i tasti per la selezione dell'ingresso per selezionare la sorgente da ascoltare.

Le sorgenti di ingresso vengono modificare come segue:

2Avviare la riproduzione dalla sorgente selezonata.
Utilizzato la manopola VOLUME CONTROL o i tasti VOL +/-per regolare il volume.

Regolazione del suono

Regolazione dei toni (solo da telecomando)

Ouando il ricevitore si trovare nei modo stereo PCM e analogico, é possible regolare ia qualità del suono.

For the remote control, press and hold the TUNER key for more than 3 seconds to switch to receiver mode.
2 Premere il tasto Tone per selezionare il modo dei toni da ragolare.
Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare TONE ON/OFF.

Dopo aver selezionato la funzione TONE ON, premere il tasto Tone per accedere ai seguenti display.

BASS: Da selezionare per regolare la gamma a bassa frequenza.

TREB : Da selezionare per regolare la gamma ad alta frequenza.

Utilizzare la manopola MULTI CONTROL o i tasti Multi / per regolare la qualità del suono.

• I livelli dei bassi e degli acuti sono regolabilli da -10 a +10 con imcrementi di 2 passi.

Accentuazione rapida delleasse frequenze (Bass Boost) (solo da telecomando)

Quando il ricevitore si trovano nel modo stereo PCM e analogico, è possible regolare la qualità del suono.

Premere il tasting Bass Boost.

• Premere una volta il tasto per selezione l'impostazione massima di accentuatione delle basse frequenze (+10).
• La modalità Tone verrà attivata automaticamente.
  Tale tasto non funzione quando il ricevitore si trovare nel modo di regolazione della qualità del sono o degli effetti sonori. 24 28

Ripristino dell'impostazione precedente

Premere di nuovo il tasto Bass Boost.

Regolazione di intensità audio (solo da telecomando)

É possibile regolare la funzione di intensità che controllingi valori bassi del volume per conservare la ricercazza del suono. La regolazione può essere eseguita quando il ricevitore è nelle modalità stereo PCM e stereo analogico.

Premere il tastingo Loudness per ON l'impostazione LOUDNESS.

Per annullare

Premere di nuovo il+tastoloudness,inmode che I'indicatore "LOUDNESS"si spenga.

Disattivazione dell'audio

Il tasto MUTE consente di disattivare l'audio dei diffusori.

Premere il tasto MUTE.

Per annullare

Premere di nuovo il tasto MUTE, in modo che l'indicatore "MUTE" si spenga.

• É inoltre possibile disattivare l'impostazione MUTE ON girando la manopola di controllo del volume.

Modalità ACTIVE EQ

La modalità ACTIVE EQ vi consente di potenziare l'intensità sonora quando è attenuata durante la riproduzione Dolby Digital e DTS, sia in funzione PCM o stereo analogica.

Premere il tastinge ACTIVE EQ per accredre alla selezione delle seguenti modalità;

① ACTIVE EQ MUSIC	: Indicata per l'ascolto di musica. (Si accenderà l'indicatore LED ACTIVE EQ.)
② ACTIVE EQ CINEMA	: Indicata per assistere ad un film. (Si accenderà l'indicatore LED ACTIVE EQ.)
③ ACTIVE EQ TV	: Indicata per guardare la TV. (Si accenderà l'indicatore LED ACTIVE EQ.)
④ ACTIVE EQ OFF	: La funzione ACTIVE EQ sera disattivata. (L'indicatore LED ACTIVE EQ si spegnerà.)

• La funzione ACTIVE EQ non sare disponibile se REC MODE, AUTO TUNING o PRESET MEMORY è ON e durante la riproduzione 96kHz LPCM.

Ascolto con le cuffie

Premere il tasting SPEAKERS ON/OFF, in modo che l'indicatore dei diffusori si spenga.

Assicurarsi che gli indicatori SPEAKERS siano spenti.

• Se tutti i diffusori vengono spenti nel modo surround, quest'ultimo viene disattivato e viene ripristinata la riproduzione stereo.

2 Collegare le cuffie alla presa PHONES.

Utilizzato la manopola VOLUME CONTROL o i tasti VOL + / - per regolare il volume.

Registrazione audio (sorgenti analogiche)

Registrazione di una sorgente musica

Utilizzato la manopola INPUT SELECTOR per selezionare la sorgente (diversa da "MD/TAPE") da registrar.
Impostare la registratore MD o il piastra a cassette per registrar.
Avviare la riproduzione, quando avviare la registrazione.

Registrazione video

Utilizzato la manopola INPUT SELECTOR per selezionare la sorgente video (diversa da "VIDEO1") da registrar.
Impostare sulla registrazione la piastra video collegata a VIDEO 1.

• Selezionale REC MODE per registrar una sorgente di ingresso digitale.

Avviare la riproduzione, quando avviare la registrazione.
- Con alcuni software video è possible che la registrazione non risulta normale. Tale problema è dovuto alla presenza di un sistema anticopia.

38

Registrazione audio (sorgenti digitali)

Attivare il modo REC per registrar una sorgente di ingresso digitale.
Normalmente, utilizzare il modo A-REC (Auto-Record) per registrar sorgenti di ingresso audio.

Quando il modo digitale viene modificato durante la registrazione nel modo A-REC, è possible che la sorgente di ingresso audio venga momentaneamente interrotta.

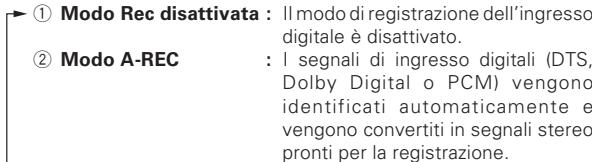

Registrazione di musica nel modo A-REC o M-REC

Utilizzare la manopola INPUT SELECTOR per selezionare la sorgente (CD/DVD, DVD/6CH o VIDEO2) da registrar.
Impostare la registraratore MD o il piastra a cassette per registrar.

Premere etenere premuto per ottre 2 secondi il tasto DIMMER, in modulo da selezionare il modulo A-REC o M-REC durante I'input del segnale digitale.

L ③ Modo M-REC : Viene conservato il tipo di segnale di ingressro presente al momento della selezione di tale modo.

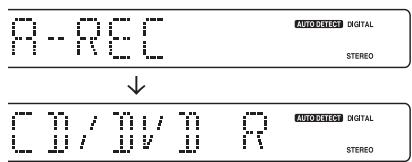

Per il modo A-REC:

Per il modo M-REC:

Avviare la riproduzione, quando avviare la registrazione.

• Se la coproduzione audio si interrompe a meta a causa di una modifica dei segnali di ingresso, ecc., premere il tasto DIMMER.

É possibile mamorizzare sino a 40 stazioni e richiamarle con la pressione di un unico tasting.
É possible classificare le stazioni radiofoniche in stazioni RDS (Radio Data System) e in stagioni di altri tipo. Per ascoltare o memorizzare stazioni RDS nella memoria preselectionata, vedere la sezione intitolata "Utilizzo delsystema RDS".

Sintonizzazione (non-RDS) delle stazioni radio

Utilizzare la manopola INPUT SELECTOR o il tasto TUNER per selezionare.
2 Utilizzare il tasting BAND per selezionare la banda di trasmissione desiderata.

Agni pressione la banda viene modificata come segue:

Sul display viene visualizational "AM" o "FM".

3 Utilizzato il tasto AUTO per selezionare il metod di sintonia desiderato.

A agli pressione il metododi di sintonia viene modificato come segue:
AUTOilluminato (sintonia automatica) ② AUTO non illuminato (sintonia manuile)
- Disolito viene'utilizzata l'impostazione "AUTO" (sintonia automatica). Se le onde radiofoniche sono deboli e vi è molto interferenza, commutare sulla sintonia manuale (con la sintonia manuale, le trasmissioni stereo vengono ricevute in modo monofonico).

Utilizzare la manopola MULTI CONTROL o i tasti Multi / o i tasti Tune - / + per selezionare la stazione.

"FUNDED" viene visualizzato quando si riceve una stazione.

Sintonia automatica : La stazione successiva viene sintonizzata automaticamente.

Sintonia manuale : Ruotare la manopola (o premere il tasto) per selezionare la stazione desiderata.

Utilizzo del sistema RDS (Radio Data System)

Con RDS si intende un sistema che, insieme al segnale di trasmissione, comuna informazioni utili (sotto forma di dati digitali) per le trasmissioni FM. I sintonizzatori e i ricevitori predispositi alla riscezione RDS sono in grado di estrarre le informazioni dal segnale di trasmissione e di utilizarle con diverse funzioni, come la visualizzazione automatica del nome della stazione.

Funzioni RDS:

Ricerca PTY (identificazione del tipo di programma) Si sintonizza automaticamente su una stazione che sta trasmettendo il tipo di programma specificato (generere).

Visualizzazione PS (nome Program Service)

Visualizza automaticamente il nome della stazione trasmesso alla stazione RDS.

Funzione RDS AUTO MEMORY
-23
Selezione e memorizza automaticamente nella memoria preselezionata
fino a 40 stazioni RDS.

Se nella memoria preselezionata sono state memorizzate meno di 40 stazioni RDS, nei posti vuoti vengono memorizzate stazioni FM normali.

Funzione Radio Text (testo radio)

Visualizza i dati di testo radio trasmessi da alcune stazioni RDS quando viene premuto il tasto RDS Disp. (Display). Se non vengono trasmessi dati di testo viene visualizzato "NO RT".

"RDS" si illumina quando viene ricevuta una trasmissione (un segnale) RDS.

Note

É possible che alcune funzioni e alcuni nomi di funzioni siano diversi per determinati paesi e aree.

Prima di utilizzare una funzione RDS, assicurarsi di eseguire la funzione RDS AUTO MEMORY facendo riferimento alla descrizione contentuta in "Preselezione delle stazioni RDS (RDS AUTO MEMORY)". -23

Preselezione manuale delle stazioni radiofoniche

La funzione RDS AUTO MEMORY assegna numeri di preselezione alle stazioni RDS partendo dal numero di preselezione "1". Assicurarsi quindi di eseguire la funzione RDS AUTO MEMORY prima di memorizzare manually delle stazioni AM, nonché及其他 stazioni FM e RDS.

"Preselezione delle stazioni RDS (RDS AUTO MEMORY)"

Sintonizzarsi sulla stazione da memorizzato.

2 Premere il tasto MEMORY durante la riscione della stazione.

Lampeggia per 5 secondi Si illumina per 5 secondi

Passare al punto 品 entro 5 secondi.

(Se trascorrono più di 5 secondi, premere di nuovo il tasto MEMORY).

3 Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare una delle stazioni preimpostate (da 1 a 40).

4 Premere nuovamente il tasto MEMORY per confermare l'impostazione.

• Ripetere i punti 1, 2, e 4 sino a memorizzare tutte le stazioni desiderate.
• Se una stazione viene memorizzata su un numero di presezione più utilizzato, la stazione precedente viene sostituita con la stazione nuova.

Ricezione delle stazioni preselezionate

7 Premere il tasto TUNER per selezionare il sintonizzatore come sorgente.

2 Inserire il numero della stazione preselezionata da ricevere (fino a "40").

Premere i tasti numerici nel seguente ordine:

Per "15", premere. +10, 5

Per "20", premere. +10, +10, 0

• Se durante la digitazione di un numero a due cifre viene commesso un errone, première più volte il tasto +10 per tornare alla visualizzazione iniziale e ricominciare la procedura.

Ricezione delle stazioni preselezionate in ordine (P.Call)

Premere il tasto TUNER per selezionare il sintonizzatore come sorgente.

2 Utilizzato i tasti P.Call / per selezionare la stazione desiderata.

• A agli pressione del tasting viene ricevuta in sequenza un'altra stazione preselezionata.

Premendo il tasting P.Call si ottiene:

Premendo il tasto P.Call si ottiene:

Tenendo premuti i tasti P.Call o è possibile saltare da una stazione preselezionata all'altra, ricevendo ciascuna stazione preselezionata a intervalli di 0,5.

Utilizzo del tasting RDS Disp. (Display)

Premendo il tasto RDS Disp. viene modificato il contento del display.

A agli pressione il modo di visualizzazione viene modificato come segue:

Visualizzazione PS (nome Program Service)
② Visualizzazione RT (testo radio)
③ Visualizzazione della frequenza

Visualizzazione PS (nome Program Service):

Il nome della stazione viene visualizzato automaticamente quando viene ricevuta una trasmissione RDS.

Se non sono stati inviati dati PS, viene visualizzato "NO PS".

Visualizzazione RT (testo radio):

I dati di testo che arrivagnano la trasmissione RDS scorrono sul display. Se la stazione RDS corrente non fornisce dati RT, viene visualizzato "NO RT" o "RT----".

Visualizzazione della frequenza:

Viene visualizzata la frequenza della stazione corrente.

Presezione delle stazioni RDS

(RDS AUTO MEMORY)

Tale funzione memorizza automaticamente nella memoria preselectionata nelo a 40 stazioni RDS. Per utilizzato la funzione PTY, è necessario memorizzare le stazioni RDS nella memoria preselectionata utilizzando la funzione RDS AUTO MEMORY.

Utilizzato la manopola INPUT SELECTOR per selezionare il sintonizzatore.
Utilizzato il tasto BAND per impostare la banda di trasmissione su "FM".
3 Premere tenere premuto per otte 2 secondi il tasto MEMORY.

• Dopo pochi minuti, vengono memorizzate fino a 40 stazioni RDS in sequenza a partire dal canale "01".
• É possibile che le stazioni già memorizzate nella memoria preselezionata vengano sostituite con stazioni RDS. (ciao se la funzione RDS AUTO MEMORY individua 15 stazioni RDS, le stazioni corrente memorizzate da 01 ~ 15 verranno sostituite con le stazioni RDS.)

Sintonizzazione in base al tipo di programma

(ricerca PTY)

Tale funzione consente di impostare il sintonizzatore sulla ricerca automatica delle stazioni che stanno trasmettendo il tipo di programma (genere) che si desidera ascoltare.

In determinate condizioni di ricezione è possible che sia necessario più di 1 minuto per completare la ricerca.

Preparativi

• Eseguire la procedura RDS AUTO MEMORY.
• Impostare la banda di trasmissione su FM.
  Sintonizzarsi su una stazione RDS.

1 Premere il tasto PTY per attivare il modo di ricerca PTY.

Quando viene ricevuta una trasmissione RDS, il tipo di programma viene visualizzato sul display. Se non sono disponibili dati PTY o se la stazione non è una stazione RDS, viene visualizzato "NONE".

2 Mentre l'indicatore "PTY" è illuminato,'utilizzare la manopola MULTI CONTROL o i tasti Multi / o i tasti Tune - /+▶ per selezionare il tipo di programma desiderato.

Tabella dei tipi di programma

Nome del tipo di programma	Visualizzazione	Nome del tipo di programma	Visualizzazione
Mùscia pop	POP M	Previsioni del tempo	WEATHER
Mùscia rock	ROCK M	Finanza	FINANCE
Mùscia da strada	EASY M	Programmi per bambini	CHILDREN
Mùscia classica leggera	LIGHT M	Tematiche sociali	SOCIAL
Mùscia classica impeggata	CLASSICS	Religione	RELIGION
Altra musica	OTHER M	Interventi degli	PHONE IN
Notiziari	NEWS	Viaggi	TRAVEL
Temi di attualità	AFFAIRS	Tempo libero	LEISURE
Informazioni	INFO	Mùscia jazz	JAZZ
Sport	SPORT	Mùscia country	COUNTRY
Istruzione	EDUCATE	Mùscia nazionale	NATION M
Teatro	DRAMA	Revival	OLDIES
Cultura	CULTURE	Mùscia folk	FOLK M
Scienza	SCIENCE	Documentari	DOCUMENT
Argomenti vari	VARIED

Se tale operazioneiene tentata prima di eseguire la funzione RDS AUTO MEMORY, viene visualizzato "NO PROG".

3 Premere il tasto PTY per avviare la ricerca.

ESEMPIO: ricerca di una stazione di musica rock.

Visualizzazione durante la ricerca.

Visualizzazione quando viene ricevuta una stazione.

Si spegne

Visualizzazione del nome della stazione

• Mentre "PTY" lampeggia, non viene emesso alcun audio.
• Se non è possible trovare il tipo di programmata desiderato, viene visualizzato "NO PROG", quando dopo diversi secondi il display torna alla visualizzazione iniziale.

Per selezionare un altre tipo di programma

Ripetereipunti7,2e3.

Il ricevitore dispone di modi di ascolto che consentono di sfruttare effetti sonori migliorari con diverse sorgenti video.

Per ottenere un effetto ottimale dai modi surround, assicurarsi innanzitutto di aver impostato correttamente i diffusori. 15

Modo surround

Le posizioni degli diffusore sottoindicate riguardano il systema audio surround a 5,1 canali, ossia:

Dolby Digital
Dolby Pro Logic II
DTS
DSP
DVD a 6 canali

Nessun diffusore surround posteriore

Le posizioni degli diffusore sottoindicate riguardano il systema audio surround a 6,1 canali, ossia:
Dolby Digital EX
Dolby Digital, Dolby Pro Logic II e DSP se "SURR MIX ON".

Diffusore surround posteriore

L Diffusore anteriore sinistro
SW Subwoofer
C Diffusore centrale
R Diffusore anteriore destro

SL Diffusore sinistro Surround
SR Diffusore destro Surround
SB Diffusore posteriore Surround

Fabbricato dietro licenza Dolby Laboratories. "Dolby", "Pro Logic" e il simbolo della doppia D sono marchi di Dolby Laboratories.

L'acronimo "DTS" eil nombre "DTS Digital Surround" sono marchi di fabbrica registrati della Digital Theater Systems, Inc.

SURROUND

Nota

LFE = Low Frequency Effects (effetti a bassa frequenza). Tale canale fornisce al subwoofer segnali di bassi non direzionali distinti per ottenere effetti sonori di basso più profondi e dinamici.

Dolby Digital

Il fornato surround Dolby Digital consente di ascoltare fino a 5,1 canali di audio surround digitale da segnali di ingresso Dolby Digital (come software Laserdisc o DVD contrassegnati con DIOLY). A confronto con il surround Dolby precedente, il sistema Dolby Digital fornisce una qualità del sono migliorare, una precisione spaziale più accurata e una gamma dinamica migliorata.

Sebbene per ottenere il vero audio surround Dolby Digital a 5,1 canali sua necessario un set completingi di diffusori (anteriori sinistro, destro e centrale, sinistro e destro surround, più un subwoofer), il ricevitore consente di ascoltare segnali de ingresso Dolby Digital (e Dolby Surround)anche se vengono collegati solo i diffusori anteriors.

Dolby Digital EX

La Tecnologia Dolby Digital EX rappresenta uno sviluppo della Tecnologia Dolby Digital, e genera sei canali di uscita a piena larghezza di banda dai canali sorgente 6,1.

Questa conversione utilizza un decodificatore a matrice che trasforma i due canali della registrazione originale in tre canali di surround. Questo effetetto è ottentuto impiegando tre diversi segnali di surround, surround sinistro, surround destro, e surround posteriore, ed ognuno di questi azioni un gruppo di diffusori. In pratica, è come se si aggiungesse un canale centrale dedicato per i diffusori posteriori, che augenta la diffusione e la naturalezza dell'effetto acustico, offrendo lafacilityà avvolgere l'ascoltatore in un'onda di effetti sonori, positionandoli esattamente ove si troverebbero in una situazione reale. Per ottimizzato la riproduzione, si consiglia di usare la funzione Dolby Digital EX con colonne sonore registrar con il systema Dolby Digital Surround EX, che incorporeano un marchio digitale che attiva esta funzione automaticamente. Notare che per i titoli registrati prima della fine del 2001, la funzione dovrè essere attivata manually.

Sebbene per ottener il vivo audio Surround Dolby Digital EX a 6,1 canali si necessario un set completingi (anteriori sinistro, destro e centrale, sinistro e destro surround, surround posteriore più un subwoofer), il ricevitore consente di ascoltare segnali di ingresso Dolby Digital (e Dolby Surround)anche se vengono collegati solo i diffusori anteriors.

Sebbene solo le piste sonore Dolby Digital incorpino un canale a bassa frequenza distinto, il collegamento di un subwoofer migliorera le prestazioni in termini di bassi profondianche negli altri modi surround.

L'indicatore "LFE" viene visualizzato sul display quando viene immesso un segnale per tale canale.

Dolby PRO LOGIC II

Dolby PRO LOGIC II è stato progettato specificamente per fornire una nuova percezione di spazio, direzione ed articolazione del suono da sorgenti codificate Dolby Surround (quali i software video e Laserdisc contrassegnati [O DOLBY SURROUND]). Questo viene raggiunto grazie ad un design logico con feedback incorpore e intelligente, una decodifica del surround matrix e la decodifica delle uscite surround stereo ad ampiezza di banda completing. I modi PRO LOGIC II programmati in questo ricevitore sono "MOVIE", "MUSIC" e "PRO LOGIC". Il modo "MOVIE" di PRO LOGIC II dispone di funzioni preimpostate per fornire una riproduzione del suono surround calibrata e di alto livllo, nelle il modo "MUSIC" dispone di funzioni regolabili per offrirte i tre comandi optionali, quali "Dimension", "Center Width" e "Panorama" che consentono di ottimizzare i campi sonori come si desidera. Il lavoro "Dimension" consente alla'utente di regolare gradualmente il campo sonoro verso la parte anterio e posteriori; il lavoro "Center Width" consente varie regolazioni del bilanciamento dei diffusori sinistro, centrale e destro; il modo "Panorama" consente di estendere l'elaborazione stereo anteiore includendo i diffusori surround per un eccezionale effetto "avolgente" con elaborazione sulle pareti laterali.

Modo DTS

Il fornato audio multicanale DTS è disponibile su software CD, LD e DVD. Ilsystema DTS è un fornato rigorosamente digitale che non è possibile decodificare nella maggior parte deilettori CD, LD o DVD. Per tale motivo, quando senta di riproduire il software codificato con ilsystema DTS atraverso l'uscita analogica di un nuovolettore CD, LD o DVD, nella maggior parte dei casi vengono emessi disturbi digitali. Se l'uscita analogica è collegata direttamente a un systemadi amplificazione ad alta potenza, è possibile che tali disturbi siano excessivamente alti. Per evitare tale situazione, è necessario che l'utente adotti precauzioni appropriate per la coproduzione dell'uscita digitale, come descritto di seguito. Per ascoltare una coproduzione DTS Digital SurroundTM, è necessario collegare un decodificatore DTS Digital Surround esterno a 5,1 canali o un amplificatore con un decodificatore DTS Digital Surround incorperto all'uscita digitale (S/ P DIF, AES/EBU o TosLink) dellettore CD, LD o DVD.

Il decodificatore DTS è incorporato in tutti i modelli.

IlsystemaDTSdisponediuncanale.1oLFE

L'indicatore "LFE" viene visualizzato sul display quando viene immesso un segnale per tale canale.

ModoDSP

Il modo DSP consente di ottenere l'atmosfera di un concerto dal vivo o di una sala praticamente con qualiasi tipo di segnale di ingressso. Tali modi sono particolaremente efficaci quando utilizzati con segnali di ingressso stereo, come CD, television e radio FM. La prossima volta che si guarda un concerto o un incontrò sportivo, è possible provare l'ascolto con il modo ARENA, JAZZ CLUB, THEATER, STADIUM o DISCO!

Cosa si intende con DSP?

DSP significa Digital Signal Processor.

Il modo di ascolto di uomini in un ambiente reale dipende da diversi fattori: uno dei più importati è il riverbero (il decadimento degli elementi di uomini che riecheggiano in diversi luoghi).

I modi DSP danno una sensazione di realismismo, utilizzando il systema DSP per creare il riverbero senza rovinare la qualità del suono del segnale originale.

Modo DVD a 6 canali

Se si dispone di unlettore DVD o di un apparecchio simile dotato di un'uscita a 6 canali, il ricevitore consente di sfruttare complemente l'effetto del materiale sorgente DVD con codifica multicanale. Dato che i segnali sorgente sono digitali e che ciacun canale viene immesso independently, la qualità del suono, il senso di spazioso e la gamma dinamica risultati sono superbi.

L'indicazione "LFE" compare sul display durante la selezione della modalità a 6 canali DVD.

Riproduzione surround

I modelli compatibili con il sistema DTS sono in grado di riproduire CD, DVD o LD contrassegnati con il symbolo DTS.

É possible utiliser ilSYSTEMA DOLBY DIGITAL durante la coproduzione di softwareDVD o LD contrassegnati con il significolo DIOLBY e di trasmissioni digitali in formato DOLBY DIGITAL (ecc.). É possible utiliser i sistemi DOLBY PRO LOGIC durante la coproduzione di software video, DVD o LD software contrassegnati con il significolo DIOLBY SURROUND.

Preparativi

• Accendere i componenti interessati.
• Completare la "Preparazione all'audio surround" (impostazioni dei diffusori).
  Utilizzare la manopola INPUT SELECTOR o tasti per la selezione dell'ingresso per selezionare il componente che si desidera riproduca l'audio surround.
• Utilizzare il tasto INPUT MODE per selezionare il modo di ingresso (analogico o digitale) per la sorgente da riproduire.
• Quando viene riprodotta una sorgente DTS selezionando l'ingresso analogico, verranno emessi disturbi.

Avviare la riproduzione del software video.

2 Premere il tasting MODE per selezionare il modo di ascolto.

Le impostazioni del modo di ascolto vengono memorizzate separamente per ogni ingresso. Se il modo di ingresso è impostato su completingamente automatico ("AUTO DETECT" si illumina), il ricevitatore selezione automaticamente il modo di ascolto ottimale sulla base del tipo di segnale di ingresso e delle impostazioni dei diffusori.

A agli pressione del tasting LISTEN MODE l'impostazione viene modificata come migliorato di seguito.

Le impostazioni del modo di ascolto variano a seconda del tipo di segnale di ingresso.

Quando il segnale di ingresso è DOLBY DIGITAL o DOLBY DIGITAL EX:

(I'indicatore DOLBY DIGITAL o PRO LOGIC si illumina)

① DOLBY DIGITAL : Surround DOLBY DIGITAL.
② DOLBY DIGITAL EX: Surround DOLBY DIGITAL EX. (l'indicatore LEDDOLBYDIGITAL EXsiillumina.)
③ PL II MOVIE : Modo MOVIE surround PRO LOGIC II. (I'indicatore PRO LOGIC si illumina.)
③ PL II MUSIC : Modo MUSIC surround PRO LOGIC II. (I'indicatore PRO LOGIC si illumina.)
④ PRO LOGIC : Modo PRO LOGIC surround PRO LOGIC II. (I'indicatore PRO LOGIC si illumina.)
⑤ STEREO : Riproduzione stereo normale. (I'indicatore STEREO si illumina.)

Quando viene selezionato DOLBY DIGITAL

"DOLBY DIGITAL" farà scorre da destra a sinistra.

Quando il segnale di ingresso è DTS:

(l'indicatore LED DTS si illumina)

① DTS : Surround DTS.
② STEREO : Riproduzione stereo normale.

Quando il segnale di ingresso è analico o digitale (ad eccezione dei segnali di tipo DOLBY DIGITAL o DTS):

① PL II MOVIE : Modo MOVIE surround PRO LOGIC II. (I'indicatore PRO LOGIC si illumina).
② PL II MUSIC: Modo MUSIC surround PRO LOGIC II. (I'indicatore PRO LOGIC si illumina).
③ PRO LOGIC : Modo PRO LOGIC surround PRO LOGIC II. (l'indicatore PRO LOGIC si illumina).
④ ARENA : Modo ARENA surround DSP.
⑤ JAZZ CLUB : Modo JAZZ CLUB surround DSP.
⑥ THEATER : Modo THEATER surround DSP.
⑦ STADIUM : Modo STADIUM surround DSP.
⑧ DISCO : Modo DISCO surround DSP.
⑨ STEREO : Riproduzione stereo normale. (l'indicatore STEREO si illumina.)

• Se il segnale di ingressore è Dolby Digital o DTS e dispone di più canali rispetto al numero massimo di canali di riproduzione disponibili utilizzando le impostazioni correnti del ricevitore, viene eseguito il downmix per conformarsi al numero di canali disponibili.

Regalore il volume.

Note

• Con determinati tipi di segnale o impostazioni dei diffusori non è possible selezionale alcuni modi di ascolto.
  Quando la riproduzioneiene avviata, è possibile che l'audio venga tagliato o interrotto prima della confirma che la sorgente di ingresso è Dolby Digital.
• Perutilizzare il surround Dolby Digital (nonché tutti gli altri modi di ascolto) su un unico componente sorgente, assicurarsi che quest'ultimo sia compatibile con ilsystema Dolby Digital.

Riproduzione DVD a 6 canali

Utilizzato unlettore DVD o un componente simile dotato di sei (5,1) canali di uscita e il ricevitore è possible ottener la coproduzione audio surround.

Un'alternativa accettabile è il collegamento di unlettore DVD in grado di decodificareautonomamenteil segnale surround.

Preparativi

• Collegare illettore DVD alle prese DVD/6CH del ricevitore.
• Accendere tutti gli altri componenti che verranno utilizzati.
• Completare la "Preparazione all'audio surround".

7 Selezionare "DVD/6CH" come sorgente di ingresso.

2 Selezionare "6CH INPT" premendo il tasto INPUT MODE.

3 Avviare la riproduzione del software DVD.

4 Regolare il volume.

• Non è possibile regolare separamente il livello del volume o la qualità del suono (I tasti SETUP, SOUND, LISTEN MODE, ACTIVE EQ e Tone non saranno attivi) dei canali quando il ricevitore si trova nel modo 6CH INPUT. Regolare il volume con i comandi dellettore DVD.

É possible regolare il volume del subwoofer alimentato utilizzato il relativo dato sul subwoofer stesso.

Funzioni utili

Regolazione dell'audio

É possible regolare ulteriormente l'audio durante l'ascolto di una riproduzione nel modo surround.

Per il telecomando, premere il tasto TUNER tenendolo premuto per più di 3 secondi per passare al modo ricevitore.

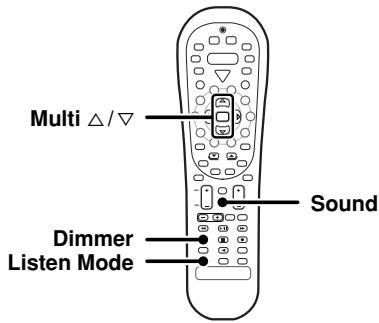

Premere più volte il tasto SOUND, sino a visualizzare sul display la voce desiderata.

Agni pressione del pulsante il menu viene modificato come segue:

In alcuni modi, determinate voci non vengono visualizzate.

① C(regolazione del livello per il diffusore centrale)
② SR (regolazione del livello per il diffusore surround destro)
③ SB (regolazione livello del diffusore di surround posteriore)
④ SL (regolazione del livello per il diffusore surround sinistro)
⑤ SW (regolazione del livello per il subwoofer)*
⑥ INPUT (regolazione del livello di ingresso, solo per il modo analogico)
⑦ NIGHT (attivato/disattivato del modo notturno, solo per il modo Dolby Digital)
⑧ PANorama (attivato/disattivato del modo panorama)**
⑨ DIMENSION (regolazione della dimension)**
10 CENTERWIDTH(regolazione della center width)**

• La regolazione è solo temporanea per l'ingresso attualmente selezionato. Il valore tornera automaticamente a quello originale d'impostazione quando si accende o si spegne l'apparecchio o quando si modifiche la scelta del segnale d'ingresso.

** Solo modo Pro Logic II Music.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per regolare l'impostazione come si desidera.

Modo notturno (solo per il modo Dolby Digital)

Quando si guardano film di sera, potrebbe non essere possibile aumentare il volume come normalmente. La modalità "Midnight" (mezzanotte) comprime la gamma dinamica del brano sonoro pesante precedentamente specificato della colonna sonora in Dolby Digital (come ad esempio scene con improvisi aumenti di volume) al fine di minimizzare la differenza di volume tra le scene con brano pesante e le scene con brano sonoro normale. Questo facilità l'ascolto di tutte la colonna sonora,anche quando si ascolta a volume basso.

Premere più volte il tasting SOUND fino a visualizzare "NIGHT" sul display.
- É possibile selezionare tale impostazione solo se come sorgente è stato selezionato CD/DVD, DVD/6CH o VIDEO2 e se il modo di ascolto è impostato su "DOLBY DIGITAL".
Utilizzare la manopola MULTI CONTROL o i tasti Multi / per selezionare le impostazioni di accensione (ON) o di specnimento (OFF).

• É possibile che alcuni software Dolby Digital non siano compatibili con il modo notturno.

Modo Panorama (solo per il modo Pro Logic II Music)

Durante l'ascolto, è possible ascoltare l'effetto sonoro di "circondamento" quando viene effettuata la regolazione del modo panorama.

Premere più volte il tasting SOUND fino a visualizzare "PANorama" sul display.

• Nel display scorer l'indicazione dell'impostazione PANORAMA.

L'indicazione "PANorama" scorre da destra verso sinistra.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per selezionare PANorama ON o OFF.

1 ON : Viene attenuato il modo PANorama.
L ② OFF:Viene disattivato il modo PANORAMA.

Modo Dimension (solo per il modo Pro Logic II Music)

Durante l'ascolto di determinate registrazioni, è inoltre possibile ottenere il corretto bilanciamento di tutti i diffusori regolando il modo Dimension.

Premere più volte il tasto SOUND sono a visualizzare "DIMENSION" sul display.

L'indicazione DIMENSION scorre nel display.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per regolare il Campo sonoro verso la parte anteriore o posteriore.

Il Campo sonoro viene regolato verso la parte anteriore.

Il Campo sonoro viene regolato verso la parte neutra.

Il Campo sonoro viene regolato verso la parte posteriore.

Modo Center Width (solo per il modo Pro Logic II Music)

La regolazione Center Width permette di ottenere un suono potenziato durante l'ascolto di musica proveniente dall'imagine centrale solo dal diffusore centrale, dai diffusori destro e sinistro o con diverse combinazioni di regolazioni.

Premere più volte il tasting SOUND fino a visualizzare "CENTER WIDTH" sul display.

L'indicazione CENTER WIDTH scorre nel display.
- Quando il diffusore centrale è impostato su OFF, quello modo non è operativo.

Utilizzato la manopola MULTI CONTROL o i tasti Multi / per regolare l'uscita sinistra, centrale e destra.

Il suono dell'imagine centrale viene emesso solo dal diffusore centrale.

Il suono dell'immagine centrale viene emesso solo dai diffusori destro e sinistro.

• Se impostato su altre posizioni, il suono dell'immagine centrale proveniente dal diffusione centrale e dai diffusori destro e sinistro cui essere ascoltato simultaneamente in diverse combinazioni.

Regolazione dell'attenuazione di luminosità del display

La funzione di attenuazione della luminosità consente di selezionare la luminosità del display del ricevitore e potrebber rivelarsi utile se l'illuminazione della stanza viene diminuita per guardare film o ascoltare musica.

Agni pressione del tasto DIMMER, la luminosità del display viene modificata tra le tre impostazioni disponibili. Selezionale il livello di luminosità desiderato.

Riproduzione LPCM a 96kHz

Il ricevitore èCompatible con la riproduzione LPCM a 96kHz. Per riproduire un DVD a 96kHz, impostare il modo di ascolto su "STEREO".

• In modalità di ingressso F-AUTO, la modalità di ascolto è automaticamente STEREO.
• In modalità di ingresso D-MANUAL (la modalità 'ascolto non è STEREO), "FS 96kHz" viene visualizzato nel display e dall'diffusori non viene emesso alcun suono.

Premere il tasto LISTEN MODE (la modalità di ascolta passa a STEREO) per impostare il suono in uscita dagli diffusori.

Il telecomando in dotazione con il ricevitore è inoltre in grado di controllare componenti di svariati produttori, una volta che nel telecomando stesso sono stati registrati i codici di impostazione appropriati.

Avvertimento di pile scariche

Quando la distanza di funzionamento del telecomando si riduce, sostuire tutte e due le pile con pile nuove. Il telecomando e preoggettato per conservare in memoria i codici di impostazione durante la sostenuzione delle pie.

Registrazione dei codici di impostazione per altri componenti

7 Individuare il codice di impostazione del componente da registrazione.

• Per individuare il codice di impostazione del componente da registrazione,fare riferimento aglielenchi dei codici di impostazione. -31 Esempio: per registrar un DVD prodotto da KENWOOD, insereire "0534".

Ingresso	Componente	Produttore	Codice	Chiave
(DVD)	Lecteur DVD	KENWOOD	0534	DVD/6CH

Tasti sorgente	Altri componenti
TUNER	Recevitore (Kenwood)
DVD/6CH	DVD (altri produttori)
CD/DVD	CD e MD (Kenwood)
MD/TAPE	Piastra a cassette (Kenwood)
VID1	Videoregistratori (VCR) e Dispositivo grabador portátil (PVR)(altri produttori)
VID2	Cavo e decoder DTV (altri produttori)
PHONO	Tasto supplente per la riassegnazione
TV	TV/VCR combo, TV/DVD combo, Televisore (TV) (altri produttori)

2 Premere tasti sorgente (PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE).

• Il tasting PHONO deve essere riassegnato ad un'alto tasting prima di poter registrarue un codice di configurazione.
• Mentre si è in modalità di sintonizzazione, la funzione del codice di configurazione non e disponible.

Premere il tasto Remote Setup e tenerlo premuto finché il LED lampeggia due volte, quandi rilasciare il tasto Remote Setup.

4 Premere il tasto numero per insere il codice a quattro cître per registrar il componente.

• Se eseguito correttamente, il LED lampeggerà due volte.
• Puntare il telecommando verso il componente e premere una volta il tasto SRC (sorgente) Power. Dovrebbe accendersi o spegnersi, ma in caso contrario, ripetere dal punto a l.
• Se il componente continua a non funzionare, provare a cercare il codice.

Ripetere i punti e per registrar altri componenti, sono al completamento dell'operazione.

Nota

Ogni codice d'impostazione è calculato per attivare un numero numero di modelli diversi, ma è possible che alcuni codici non funzionianno con certi modelli. É possibile inolte che alcuni codici potranno azionare solo alcune funzioni disponibili su un determinato modello.

Ricerca del codice in corso

Se il componente non risponde dopo aver provato tutti i codici eletcati per il componente, o se il componente non si trovava nell'elenco, provare a lanciare la ricerca del codice.

Ad esempio, per cercare il codice per il tevisore (TV):

Premere una volta il tasto TV. Quindi, premere il tasto Remote Setup e tenerlo premuto finché il LED lampeggia due volte, quindi rilasciare il tasto Remote Setup.
2 Premere il tastingo numerico per insertire "9-9-1".

• II LED lampeggerà due volte.

3 Puntare il telecomando verso il teilevisore e alternare lentamente tra la pressione del tasto SRC (sorgente) Power e i tasti TV.

• Interrompere quando il tevisore si accende/spegne.
• In modo ricerca, il telecomando inviera codici IR alla sua libreria all'apparecchio selezionato, iniziando con il codice più comune.

4 Premere una volta il tasto Remote Setup per bloccare il codice.
5 Per cercare i codici degli altri componenti, ripetere i punti da a a, ma sostituire il tasto appropriato (ossia PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE).

• Il tasto PHONO deve essere riassegnato ad un altro tasto prima di poter registrar un codice di configurazione.

Verifica dei codici

Se il telecommando è stato impostato seguatinge le procedure descrirente in "Ricerca dei codici", si dovra scoprirque quale codice a quello cife fa funzionare l'apparecchio:

Ad esempio, per scopire quale codice aziona il tevisore:

Premere una volta il tasto TV. Quindi, premere il tasto Remote Setup e tenerlo premuto finché il LED lampeggia due volte, quindi rilasciare il tasto Remote Setup.
2 Premere il tasto numerico per inserire "9-9-0".

• II LED lampeggerà due volte.

3 Per visualizzare il codice per la prima cífra, premere una volta "1". Attendere 3 secondi, contare il numero di volte che il LED lampeggia (ad es., lampeggi = 3) e scrivere quel numero.

• Se la cifra di un codice è "0", il LED non lampeggerà.

4 Ripetere il punto ③ autre tre volte per le cifre rimanenti. Utilizzare "2"per la seconda cifra, "3"per la terza CIFra e "4" per la quarta CIFra.
5 Per verificare i codici degli altri componenti, ripetere i punti da a, ma sostuire il tasto appropriato (ossia PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE) relativo al componente che si sta controlling.

• Come consigliato in precedenza, scrivere su un foglio ciascuna delle quattro cifre del codice.
• Il tasting PHONO deve essere riassegnato ad un'alto tasting prima di poter registrar un codice di configurazione.

Riassegnazione dei tasti dell'apparecchio

Il telecommando più essere impostato per controllare un secondo tevisore o videoregistratore o qualsiastie combinazione di otto componenti "home entertainment".

Ad esempio, per controllare il funzionamento di due deversi VCR, using il telecommando, l'utente deve riasseggare il tasto VID2 inutilizzato per attivare il secondo VCR (VID1), nel seguente modo:

Premere il tasto Remote Setup e tenerlo premuto finché il LED lampeggia due volte, quando rilasciare il tasto Remote Setup.
2 Premere il tasto numerico per insertre "9-9-2".

II LED lampeggerà due volte.

Premere una volta il tasto VID1, quando premere una volta il tasto VID2.

L'utente ora puo attivare il VID2 come seconde或者其他 al VID1.
- Fare riferimento alla tabella della pagina precedente per gli abninamenti dei tasti sorgente e l'assegnazione degli altri componenti. -[29]

4 Per riassegnare altri tasti di apparetcchi, ripetere i punti da a sosituendo la sequenza dei tasti alla scheda segunte per i componenti più comuni:

Per riassegnare il tasting

Sequenza

Eseguire

TV ritorno al tasting TV

VID1 come 2^ tasto TV

5 Per annullare la riassegnazione e ripristinare il modo di funzionamento originale del telecomando:

Premere il tasting Remote Setup e tenerlo premuto finché il LED lampeggia due volte, quando rilasciare il tasting Remote Setup.
Premere il tastingo numero per insertire "9 - 9 - 2"

Premere due volte il tasting Vid2.

• Quando viene completata una riassegnazione, il LED lampeggerà due volte per confirmare la scelta. In quel momento, è necessario programmare il telecommando per controllare il nuovo componente.
• Se viene insertita una sequenza di tasti non valida, il LED lampeggia una volta e ritorna al funzionamento normale.
• Se in modo di sintonia, la riassegnazione non è disponibile.

Funzionamento di altri componenti

Tale procedura consente di far funzionare i componenti registrati. I componenti audio di KENWOOD dotati di controlo del sistema si accendono e si spengono automaticamente insieme al ricevitoreattraverso collegamenti di controllo del sistema.

Utilizzare i tasti sorgente per selezionare i componenti desiderati.

• Premendo i tasti sorgente viene inoltre modificata la selezione dell'ingresso sul ricevitore.
• Quando si azionano,lettore DVD,lettore CD,piastra a cassette, cavo,decoder DTV, unlettore MD, videoregistrar o teilevisore, passare al punto 2.
• Quando si fanno funzionare unlettore CD, una piatra a cassette, unlettore MD o un sintonizzatore grazie a un collegamento di controllo delsystema, passare al punto 2.

2 Premere il tasto SRC (sorgente) Power.

• Per ripristinare la modalità di funzionamento ricevitore, premere il tasto TUNER per più di 3 secondi.

3 Premere i tasti di funzionamento desiderati. La modalità del telecomando rimarrà all'input selezionato.Per azionare un'alto componente, ripetere le operazioni o o.

Note

• Quando si desidera far funzionare componenti di KENWOOD collegati da cavi di controllo delsystema, assicurarsi di punctare il telecommando verso il sensore di comandi a distanza sul ricevitore. In alternatively, punctare il telecommando verso il componente da far funzionare.
• Per initializzare il telecomando, premere il tasto Remote Setup sino a quando il LED lampeggia due volte. Quindi premere il tasto numero per insertire "9-8-1". Il LED lampeggerà due volte.

Tabella dei codici di impostazione

Codici di impostazione dei videoregistratori (VCR)

Produattro	Codici di impostazione
ASA	0081
Aiwa	0348, 0352
Akai	0041, 0106, 0315
Alba	0315, 0352
Baird	0041, 0104
Blaupunkt	0034, 0162, 0195, 0226
Brandt	0320, 0321
Brandt Electronic	0041
Bush	0352
Combitech	0352
Cyrus	0081
Daewoo	0637, 0642
De Graaf	0042
Decca	0081
Denon	0042
Dual	0041
Dumont	0081, 0104
ESC	0240
Elbe	0038
Ferguson	0041, 0320, 0321
Finlandia	0081, 0104
Finlux	0042, 0081, 0104
Firstline	0043, 0045
Fisher	0046, 0104
GEC	0081
Goodmans	0637
Graetz	0041, 0104, 0240
Granada	0046, 0081, 0104
Grundig	0081, 0195, 0226, 0347
Hinari	0004, 0240, 0352
Hitachi	0004, 0041, 0042, 0240
ITT	0041, 0046, 0104, 0106, 0240, 0384
Ingersol	0004
Interfunk	0081
JVC	0041, 0067, 0384
Kendo	0106
Kenwood	0041
Loewe	0004, 0081, 0162, 1562
Logik	0004, 0240
Luxor	0043, 0046, 0048, 0104, 0106
M Electronics	0038
Manesth	0045
Marantz	0081
Matsui	0004, 0348, 0352
Medion	0348
Memorex	0046, 0104
Metz	0162, 0195, 0347, 1562
Minerva	0195
Mitsubishi	0043, 0067, 0081
Myryad	0081
NEC	0038, 0041, 0067
Neckermann	0081
Nokia	0041, 0046, 0104, 0106, 0240
Nordmende	0041, 0320, 0321, 0384
Oceanic	0041
Okano	0315, 0348

Produattro	Codici di impostazione
Orion	0004, 0348, 0352
Otto Versand	0081
Palladium	0041
Panasonic	0162, 0226, 0836, 1562
Pathe Marconi	0041
Pentax	0042
Philco	0038
Philips	0081, 0384
Phonola	0081
Pioneer	0067, 0081
Profitronic	0240
Pye	0081
Quartz	0046
Quelle	0081
Radiola	0081
Rex	0041, 0384
Roadstar	0240
SBR	0081
SEG	0240
SEI	0004, 0081
Saba	0041, 0320, 0321, 0384
Saisho	0004
Salora	0043, 0046, 0106
Samsung	0240, 0432
Sansui	0041, 0067
Sanyo	0046, 0104
Saville	0352
Schaub Lorenz	0041, 0104
Schneider	0081
Seleco	0041
Sharp	0048
Shintom	0104
Shorai	0004
Siemens	0081, 0104, 0195
Singer	0045
Sinudyne	0004, 0081
Sonolor	0046
Sony	0032, 0033, 0034, 1032
Sunkai	0348
Tatung	0041, 0081
Technics	0162, 0226
Teleavia	0041
Telefunken	0041, 0320, 0321 0384
Thomson	0041, 0067, 0320, 0321, 0384
Thorn	0041, 0104
Toshiba	0041, 0043, 0045, 0081, 0384
Uher	0240
Universum	0081, 0106, 0195, 0240
Yoko	0240

Codici di impostazione cavo

Produattro	Codici di impostazione
Alcatel	0896, 0897
Birmingham Cable Communications	0276
British Telecom	0003, 0105
Cable & Wireless	1068
Cabletime	0271, 0377, 0448, 0665
Cryptovision	0600
Decsat	0423
Director	0476
Filmnet	0443
France Telecom	0451, 0896, 0897
Golden Channel	1110
Grundig	0529
HyperVision	0619
Jerrold	0003, 0276
MNet	0019, 0443
Mr. Zap	1112
Noos	0817
Ono	1068
PVP Stereo Visual Matrix	0003
Pace	1060, 1068
Philips	0619
Pioneer	0144
Sagem	0817
Scientific Atlanta	0008, 0277, 0477
Supercable	0276
Tele+1	0443
Thomson	1110
Torx	0003
Tudi	0286
United Cable	0003
Videoway	0250
Visionetics	1064
Westminster	0105, 0716
Zenith	0000

Tabella dei codici di impostazione

Codici di impostazione dei televisors (TV)

Produattro	Codici di impostazione
AGB	0516
ASA	0104, 0802
Acura	0009
Admiral	0163
Adyson	0217
Aiwa	0701, 0800
Akai	0208, 0516, 0602, 0708, 1537
Akito	0272
Akiba	0803
Akura	0218, 0264, 0358, 0493
Alba	0009, 0036, 0037, 0211, 0218, 0235, 0371, 0668, 0803, 0805
Allorgan	0294
Amplivision	0217
Amstrad	0009, 0037, 0177, 0371, 0412, 0433, 0516, 0800
Anitech	0009, 0803
Arcam	0216, 0217
Asuka	0218, 0802
Atlantic	0206
Audiosonic	0037, 0109
Autovox	0206, 0336
BLP	0282
BSR	0294
BTC	0218
Bang & Olufsen	0565
Barco	0380
Basic Line	0009, 0218, 0803, 0805
Baird	0800
Baur	0010, 0037, 0505, 0512, 0535, 0554
Beaumark	0178
Beko	0370, 0486, 0714, 0715
Beon	0037
Binatone	0217
Blaupunkt	0191, 0195, 0200, 0327, 0328, 0535, 0554
Blue Sky	0218, 0668, 1037
Blue Star	0282
Bondstec	0247
Boots	0217
Brandt	0109, 0196, 0198, 0335
Britannia	0216
Bush	0009, 0036, 0037, 0211, 0218, 0272, 0282, 0294, 0355, 0371, 0374, 0519, 0668, 0698, 0803, 0805
CGE	0074, 0084, 0247, 0800
CS Electronics	0216
CTC	0247
Carrefour	0036
Cascade	0009
Cathay	0037
Centurion	0037
Cimline	0009
Clarivox	0037
Clatronic	0247, 0370
Condor	0370

Produattro	Codici di impostazione
Contec	0009, 0036, 0216
Continental Edison	0196, 0198, 0399
Crosley	0074, 0084
Crown	0009, 0037, 0370, 0418, 0803, 0805
Cybertron	0218
Daewoo	0009, 0037, 0374, 0499, 0805
Dainichi	0218
Dansai	0037, 0803
Dayton	0009
De Graaf	0208, 0548
Decca	0037, 0072, 0272, 0516, 0800
Denon	0145
Dixi	0009, 0037
Dual	0336, 0519
Dual Tec	0217
Dumont	0070, 0800
Elbe	0259
Elcatech	0803
Elin	0037, 0548
Elite	0218
Elita	0009
Erres	0012, 0037
ESC	0805
Europhon	0516
Expert	0206
Ferguson	0037, 0073, 0109, 0190, 0193, 0324, 0335, 0560
Fidelity	0193, 0216, 0800
Finlandia	0208, 0346
Finlux	0037, 0070, 0072, 0104, 0179, 0346, 0516, 0800
Firstline	0009, 0216, 0217, 0247, 0294, 0668, 0802, 0803
Fisher	0104, 0208, 0217, 0303, 0370
Flint	0455
Forgestone	0193
Formenti	0037
Frontech	0163, 0247, 0264
Fujitsu	0072, 0206, 0683
Funai	0179, 0264, 0294, 0303, 0800
GEC	0037, 0043, 0072, 0217, 0516
GPM	0218
Geloso	0009
Genexxa	0163, 0218
GoldStar	0037, 0109, 0178, 0217, 0290, 0802
Goldhand	0803
Goodmans	0036, 0037, 0072, 0179, 0217, 0235, 0371, 0374, 0499, 0634, 0800, 0802, 0803, 0805
Gorenje	0370
Graetz	0163
Granada	0037, 0045, 0072, 0208, 0217, 0339, 0516

Produattro	Codici di impostazione
Grandin	0282, 0610, 0800, 0802, 0803
Grundig	0070, 0191, 0195, 0487, 0535, 0554, 0556, 0587, 0706, 0803, 0900
HCM	0009, 0282, 0412, 0803
Hanseatic	0037, 0428, 0556, 0802
Hantarex	0516
Havermy	0093
Hinari	0009, 0036, 0037, 0179, 0218, 0803
Hisawa	0282, 0455
Hitachi	0036, 0043, 0109, 0163, 0196, 0198, 0217, 0225, 0481, 0548, 0578, 0730, 0800
Huanyu	0216, 0374
Hypson	0037, 0264, 0282, 0803
ICE	0217, 0264, 0371
ICeS	0218
IR	0074
ITS	0371
ITT	0163, 0548
ITV	0802, 0805
Imperial	0074, 0084, 0247, 0370, 0418, 0630, 0800
Indiana	0037
Ingelen	0163
Inno Hit	0072, 0516
Interfunk	0037, 0163, 0247, 0512
Intervention	0037, 0217, 0264
Isukai	0218
JMB	0901
JVC	0036, 0053, 0094, 0190, 0192, 0371, 0606, 0653, 0683
Kaisui	0009, 0216, 0217, 0218, 0282, 0803
Kapsch	0163, 0206
Karcher	0610
Kathrein	0556
Kendo	0037, 0235
Kingsley	0216
Kneissel	0259, 0435
Korpel	0037, 0803
Koyoda	0009
Lenco	0805
Leyco	0037, 0072, 0264, 0294, 0803
Liesenk & Tter	0037
Loewe	0512, 0802
Luma	0206
Luxor	0194
M Electronics	0009, 0037, 0057, 0104, 0109, 0163, 0217, 0346, 0374, 0480, 0800
MTC	0512
Magnadyne	0247, 0516
Magnafon	0516
Magnum	0648
Manesth	0217, 0235, 0264, 0803
Marantz	0037, 0556

Tabella dei codici di impostazione

Produattro	Codici di impostazione
Mark	0037
Matsui	0009, 0011, 0035, 0036, 0037, 0072, 0177, 0208, 0211, 0217, 0235, 0272, 0294, 0355, 0371, 0487, 0516
McMichael	0043
Mediator	0012, 0037
Medion	0668
Memorex	0009, 0800, 0802, 1037
Memphis	0337, 0803
Metz	0275, 0367, 0447, 0535, 0802
Minerva	0070, 0487, 0535, 0554
Minoka	0412
Mitsubishi	0033, 0036, 0108, 0512, 0535
Mivar	0216, 0290, 0291, 0292, 0516
Multitech	0009, 0216, 0800, 0803
Murphy	0800
Myryad	0556
NEC	0170, 0704
NEI	0037, 0337
Neckermann	0037, 0191, 0505, 0554, 0556
Nesco	0179, 0803
Nikkai	0035, 0037, 0072, 0216, 0218, 0264, 0337
Nokia	0473, 0480, 0548, 0606
Nordmende	0109, 0196, 0198, 0560
Oceanic	0163, 0800
Onwa	0433
Orion	0037, 0177, 0235, 0294, 0355, 0516, 0655
Osaki	0072, 0217, 0218, 0264, 0412, 0493, 0800, 0802, 0803
Oso	0218
Osume	0072, 0157
Otto Versand	0010, 0036, 0037, 0191, 0217, 0505, 0512, 0535, 0554, 0556
Palladium	0370, 0418, 0802, 0803
Panama	0217, 0264
Panasonic	0126, 0163, 0214, 0226, 0250, 0274, 0367, 0650
Pathe Cinema	0216
Pathe Marconi	0196, 0198
Pausa	0009
Perdio	0800
Philco	0074, 0084, 0247
Philips	0012, 0037, 0043, 0193, 0374, 0554, 0556
Phonola	0012, 0037
Pioneer	0109, 0163, 0166
Prandoni Prince	0516
Profex	0009
Proline	0800
Protech	0009, 0037, 0217, 0247, 0264, 0337, 0418, 0668
Pye	0012

Produzione	Codici di impostazione
Quelle	0010, 0011, 0037, 0070, 0074, 0084, 0104, 0200, 0327, 0328, 0505, 0512, 0535, 0554
Questa	0036
R-Line	0037
RBM	0070
RFT	0428
Radiola	0012, 0037
Radiomarelli	0516
Rank Arena	0036
Revox	0037
Rex	0163, 0206, 0259, 0264
Roadstar	0009, 0218, 0264, 0418, 0802, 0803, 0805
SBR	0012, 0037, 0043, 0193
SEG	0036, 0217, 0264, 0668
SEI	0010, 0177, 0294, 0516
Saba	0109, 0163, 0196, 0198, 0335
Sagem	0610
Saisho	0009, 0011, 0033, 0177, 0211, 0235, 0264, 0516
Salora	0163, 0194, 0548
Sambers	0516
Samsung	0009, 0037, 0217, 0264, 0290, 0370, 0556, 0587, 0618, 0644
Sandra	0216
Sansui	0655, 0706
Sanyo	0011, 0036, 0045, 0072, 0104, 0157, 0208, 0339
Schaub Lorenz	0800
Schneider	0037, 0057, 0218, 0247, 0303, 0336, 0371, 0394 0668, 0800, 0803, 1137
Seleco	0163, 0206, 0259
Sentra	0035
Sharp	0036, 0093, 0901, 1193
Shintom	0803
Shorai	0294
Siarem	0516
Siemens	0037, 0157, 0191, 0195, 0200, 0327, 0328, 0535, 0554, 0802
Silva	0802
Silver	0036
Sinudyne	0010, 0177, 0235, 0294, 0516
Solavox	0163
Sonitron	0208
Sonoko	0009, 0037
Sonolor	0163, 0208
Sontec	0037, 0802
Sony	0000, 0010, 0011, 0036, 0505, 0651, 0652, 1010, 1505, 1651
Soundwave	0037, 0418
Standard	0009, 0217, 0218
Stern	0163, 0206, 0259
Sunkai	0294, 0355
Sunstar	0800

Produattro	Codici di impostazione
Suntronic	0800
Susumu	0218
Sysline	0037
T + A	0447
Tandy	0072, 0163, 0217, 0218
Tashiko	0036, 0043, 0217, 0800
Tatung	0037, 0072, 0217, 0516, 0800
Teac	0037, 0698, 0712, 1437
Tec	0217, 0247
Technics	0250, 0650
Technol Ace	0179
Telefunken	0074, 0084, 0101, 0109, 0335, 0625
Teletech	0009
Teleton	0036, 0206, 0217
Tensai	0218, 0294, 0800
Tenosal	0803
Texet	0216, 0218
Thomson	0109, 0196, 0198, 0399, 0625
Thorn	0035, 0037, 0072, 0074, 0084, 0104, 0190, 0192, 0193, 0499, 0505, 0512, 0535
Tomashi	0282
Toshiba	0035, 0036, 0070, 0243, 0508, 0718, 1508
Triumph	0177, 0243, 0516
Uher	0206, 0303
Ultra	0192
Universum	0037, 0074, 0104, 0264, 0346, 0370, 0492, 0535, 0800, 0802
Vestel	0037
Videosat	0247
Videotechnic	0217
Videomagic	0802
Villain	0800
Voxson	0163
Waltham	0217
Watson	0037
Wega	0036
White Westinghouse	0037, 0216
Yamishi	0803
Yapshe	0250
Yoko	0037, 0217, 0264
Yokan	0803
Zanussi	0206

Tabella dei codici di impostazione

Codici di impostazione dei DVD

Produattro	Codici di impostazione
Afreey	0698
Aiwa	0641
Akai	0611
Alba	0717
Amoisonic	0764
Amstrad	0713
Apex Digital	0672
Bush	0516, 0690
Cat	0786, 0789
Clatronic	0788
Cyber Home	0714, 0816
Cytron	0716
Daewoo	0770
Dansai	0770
Decca	0770
Denon	0490, 0634
DiViDo	0705
Enterprise	0591
GoldStar	0741
Goodmans	0790
GPX	0769
Greenhill	0717
Grundig	0539, 0701, 0705, 0775
H & B	0818
Harman/Kardon	0702
Himage	0518
HiMAX	0843
Hitachi	0664
Hiteker	0672
JVC	0558, 0623
Kenwood	0490, 0534, 0737
Konka	0711
LG	0741
Lasonic	0743
Lecson	0696
Lenco	0774
Limit	0768
Logix	0783
Mediencom	0746, 0773
MiCO	0723, 0751
Minato	0752
Minowa	0712
NAD	0692
Onkyo	0612, 0627, 1612
Optim	0747
Oritron	0651
Panasonic	0490
Philco	0690
Philips	0539, 0646
Pioneer	0525, 0571
REC	0689
Redstar	0748, 0763
Revoy	0699
Roadstar	0689
Rotel	0623
SM Electronic	0690, 0730
Samsung	0670
Sanyo	0670

Produttore	Codici di impostazione
Schneider	0783
Scott	0718
Sherwood	0633
Skyworth	0766
Sony	0533, 1533
Tatung	0770, 0771
Teac	0759
Technics	0490
TerraTec	0825
Thomson	0551, 0552
Toshiba	0503
Tredex	0799
Umax	0690
Wesder	0699
Wharfedale	0686, 0696
Xwave	0709
Yamakawa	0665, 0710, 0765

Codici di impostazione dei decoder DTV

Produzione	Codici di impostazione
Grundig	0426
Panasonic	1120
Pioneer	1010
Princeton	0113, 0295
Samsung	1190
Sensory Science	1126
Sharp	1010

Codici di impostazione piastra a cassette

Produttore	Codici di impostazione
Kenwood	0070, 0071, 0092, 0183, 0205, 0233, 0234, 0251, 0386

Codici di impostazione ricevitatore

Produzione	Codici di impostazione
Kenwood	1570

Codici di impostazione dei CD e MD

Produttore	Codici di impostazione
Kenwood	0028, 0036, 0037, 0190, 0338, 0339, 0340, 0523, 0626, 0677, 0681, 0692, 0826, 0858, 0859, 1059, 1490

Codici di impostazione per componenti Kenwood con connessione al controllo di sistema

Produzione	Codici di impostazione
CD	1338
MD	1339
Piastra a cassette	1340

Funzionamento della piastra a cassette, dellettore CD e del registratore MD

E possible eseguire les seguents operazioni di base utilizzando i tasti descritti di seguito, se collegati alla piastra a cassette, allettore CD o registratore MD KENWOOD dotati di funzioni di controllo del systema.

Tasti di comado piastra a cassette

Tasti di comadolettore CD

Tasti di comado registratore MD

Funzionamento degli altri componenti

Fare riferimento a quanto segue per il tipo di funzionamento a distance disponibile con ciascun componente.

Selezionare la sorgente di ingresso.
Premere i tasti corrispondenti alle operazioni da effettuare. Per ulteriori informazioni fare riferimento allesezioni che seguono.

• Quando vengono premuti più tasti in successione, premere fermamente lasciando un intervallo di almeno 1 secondo tra i tasti.
• I tasti numerici svolgono le stesse funzioni dei tasti numerici sul telecomando originale.

Questi tasti possono essere utilizzati per eseguire le operazioni di base con i componenti Kenwood o di altre case produttrici i cui codici di installazione sono stati precedentamente immessi.

Tasti di lavoro TV

Tasti di commande VCR

Tasti di commandelettore DVD

Tasti funzionamento cavo

Note

1. Alcuni codici possono effettuare solo alcune delle funzioni disponibili su un determinato modello.
2. Le l'immagine nostrano le funzioni tipiche disponibili per ciascun componente. Alcuni produttori utilizzano combinazioni dei tasti diverse per svolgere funzioni simili. Pertanto sono state programmate funzioni aggiuntive su alcuni dei tasti numerici non utilizzati per facilitare l'utilizzo dell'apparecchio.

Azeramento del microcomputer

Il microcomputer potrebbe presentare problemi difunzionamento (l'apparecchio non funziona oppure non viene visualizzato il display corretto) se il cavo dell'alimentazione è scollegato quando è accesa l'alimentazione oppure per altre cause esterne. In tal caso,fare riferimento alle segunte procedure per azzerare il microcomputer e ripristinare il funzionamento normale dell'apparecchio.

Con il cavo di alimentazione collegato, disattivare l'alimentazione utilizzando il tasto POWER ON/OFF, quando premere il tasto POWER ON/OFF tenendo premuto il tasto ON/STANDBY 日

• L'azzeramento del microcomputer cancellerà il contento della memoria e ripristinerà lo stato preimpostato in fabbrica.

Amplificatore

Problema	Causa	Rimedio
Nessun suono dai diffusori.	·I cavi dei diffusori sono scollegati. ·VOLUME è impostato sulla posizione minima. ·MUTE è attivato. ·Gli interruttori SPEAKERS sono impostati su OFF.	·Collegarli correttamente facendo riferimento a "Collegamento dei diffusori". →13 ·Regolare il volume su un livello appropriato. ·Disattivare MUTE. →19 ·Impostare l'interruttore o gli interruttitori SPEAKERS su ON. →18
L'indicatore di attesa lampeggia e non viene emesso alcun suono.	·I cavi dei diffusori sono in corto circuito.	·Disattivare l'alimentazione, eliminare il corto circuito, quando attendare di nuovo l'alimentazione.
Uno dei diffusori non emette alcun suono.	·Il cavo del diffusore è scollegato.	·Collegarlo correttamente facendo riferimento a "Collegamento dei diffusori". →13
I diffusori surround e/o il diffusore centrale non emettono alcun suono o l'audio è molto basso.	·I cavi dei diffusori surround e/o il cavo del diffusore centrale sono scollegati. ·Non è stato selezionato alcun modo surround. ·I comandi del volume surround e/o centrale sono impostati sul livello minimo.	·Collegarli correttamente facendo riferimento a "Collegamento dei diffusori". →13 ·Selezionare un modo surround. ·Regolare i livelli dei diffusori utilizzato il segnale di prova. →17
Quando viene selezionato il selettore di ingressso PHONO, viene emesso un ronzio.	·Il cavo audio dal giradischi non è collegato alle prese PHONO. ·Il giradischi non dispone di collegamento a terra.	·Inserire saldamente le spine del cavo audio nelle prese PHONO. ·Collegare il filo di terra al terminale GND sul pannello posteriore.
Quando viene riproduzione un segnale sorgente Dolby Digital utilizzato unlettore DVD, l'audio viene interrotto troppo presto.	·Vi sono svariate cause possibili per tale problema, a seconda del tipo di lecture DVD utilizzato.	·Impostare il mododi ingresso su manuale digitale prima di avviare la riproduzione della sorgente Dolby Digital. →8
Durante la riproduzione da unlettore DVD non viene prodotto alcun suono.	·Il modo di ingressso è impostato su manuale digitale.	·Premere il tasto INPUT MODE per selezionale il modo totalmente automatico digitale. →8
Non è possible registrate normalmente una sorgente video.	·Il software è protetto da unsystema anticopia.	·Non è possible registrate software video dotati di un systema di protezione anticopia.

Sintonizzatore

Problema	Causa	Rimedio
Non è possibile ricevere stazioni radiofoniche.	Non è stata collegata alcuna antenna.La banda di trasmissione non è impostata correttamente.La frequenza della stazione desiderata non è sintonizzata.	Collegare un'antenna. -14Impostare correttamente la banda di trasmissione.Sintonizzato la frequenza della stazione desiderata. -21
Interferenza.	Disturbi dovuti all'accensione di un'automobile.Disturbi dovuti all'interferenza di un appearecchio elettrico.Disturbi dovuti a un televisione situato nelle vicinanze.	Installare l'antenna per uso esterno lontano dalla strada.Spagnere l'apparecchio che causa l'interferenza.Installare il ricevitore lontano dal tevisore.
Non è possibile ricevere una stazione memorizzata premendo il tasto numero corrispondente.	La stazione memorizzata appartiene a una frequenza che non è possible ricevere.La memoria preselezionata è stata cancellata perché il cavo di alimentazione è rimasto scollegato per un periodo di tempo prolongato.	Preselezionare una stazione con una frequenza che è possible ricevere.Preselezionare nuovamente la stazione.

Telecomando

Problema	Causa	Rimedio
Non è possibile selezionare alcuni ingressi utilizzando il telecomando.	· Nessun codice di impostazione registrato per l'ingresso o gli ingressi corrispondenti.	· Registrate un codice di impostazione per l'ingresso o gli ingressi corrispondenti. →31
Il funzionamento a distance è impossibile.	· Il telecomando è impostato su un modo di funzionamento diverso. · Le pile sono scariche. · Il telecomando è troppo lontano dalsystema principale, l'angolazione di controllo è troppo ampia o vi è un ostacolo tra il ricevitore e il telecomando. · I cavi audio e di controllo del systema non sono collegati correttamente. · Nel componente sorgente non è presente nessun o CD. · Si sta tentando di riproduire un nastro in fase di registrazione nella piastra a cassette. · Il telecomando non è stato impostato sul modo di funzionamento del componente da controllare.	· Premere uno dei tasti per la Sezione dell'ingresso per selezionale la modalità di funzionamento adeguata. · Sostituirle con pile nuove. · Utilizzato il telecomando entro la portata di controllo. · Collegarli correttamente facendo riferimento a "Installazione delsystema". · Collocare il nastro o il CD componente sorgente che si desidera riproduurre. · Attendere fino al termine della registrazione. · Prima di qualsiassi operazione, premere i tasti sorgente o i tasti SRC Power delle sorgenti per attivare il modo di funzionamento del componente da controllare. →30

Sezione AUDIO

Uscita di potenza nominale durante il funzionamento STEREO DIN/IEC (63 Hz ~ 12,5 kHz, 0,7% T.H.D., a 6 Ω)

100W+100W

Uscita di potenza effettiva durante il funzionamento SURROUND

FRONT (Anteriori) (1 kHz, 0,7% T.H.D a 6Ω, un canale pilotato) 100 W + 100 W

CENTER (Centrale) (1 kHz, 0.7% T.H.D a 6Ω, un canale pilotato) 100 W

SURROUND (Surround) (1 kHz, 0.7% T.H.D a 6 , un canale pilotato) 100 W + 100 W

SURROUND BACK (Surround posteriore) (1 kHz, 0.7% T.H.D a 6Ω, un canale pilotato) 100 V

Livello di ingresso minimo PHONO (MM) 40 mV, 1,0 % T.H.D. a 1 kHz

Rapporto segnale rumore (IHF'66) PHONO (MM) 74 dB

CD/DVD, TAPE,VIDEO 1,VIDEO 2,DVD/6CH. 95 dB

Controllo intensita audio VOLUME a -30 dB level +8 dB (100 Hz)

Sensibilità/impedenza di ingresso PHONO (MM) 7,5 mV / 27 kΩ

CD/DVD, TAPE,VIDEO 1,VIDEO 2,DVD/6CH 550mV/47kΩ

Livello/impedenza di uscita
TAPE REC 550 mV / 1 kΩ
PRE OUT (SUBWOOFER) 1,5 V / 2,2 kΩ

Controllo dei toni BASS. ± 10 dB (a 100Hz

Sezione DIGITAL AUDIO

Frequenza di campionamento .... 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Livello/impedenza/lunghezza d'onda di ingresso Ottico. (-15dBm -21dBm) 660 nm ± 30 nm

Coassiale 0,5 Vp-p / 75 Ω

SezioneVIDEO

Ingressi/usciteVIDEO VIDEO (composito) 1 Vp-p / 75Ω

Ingressi/uscite S-VIDEO S-VIDEO (segnale di luminanza) 1 Vp-p / 75Ω

S-VIDEO (segnale di crominanza) 0,286 Vp-p / 75 Ω

Sezione del sintonizzatore FM

Gamma delle frequenze di sintonia 87,5 MHz 108,0 MHz

Sensibilita utilizzabale (DIN a 75 Ω)
MONO………1,3 μV / 13,2 dBf (40 kHz DEV., S/N 26 dB)
STEREO………45 μV / 42,1 dBf (46 kHz DEV., S/N 46 dB)

Distorsione armonica totale (1 kHz)
MONO 0,2% (71,2 dBf input)
STEREO 0,8% (71,2 dBf input)

Rapporto segnale rumore (DIN ponderato a 1kHz)
MONO 65 dB (40 kHz DEV., ingresso a 71,2 dBf input)
STEREO 60 dB (46 kHz DEV., ingresso a 71,2 dBf input)

Separazione stereo (DIN 1 kHz) 36 dB
Selettività (DIN ±300 kHz) 64 dB

Risposta in frequenza (30 Hz ~ 15 kHz) +0,5 dB, -3,0 dB

Sezione del sintonizzatore AM

Gamma delle frequenze di sintonia 531 kHz 1.602 kHz

Sensibilitàutilizzabile (mod. 30% ,S/N20 dB) 16 V / (600~ V / m)

Rapporto segnale rumore (mod. 30% con ingresso a 1mV) 50 dB (ingresso 60 dBμV EMF input)

GENERALE

Consumo energetico 280 W

Presa CA SWITCHED (totale 90 W max.)

Dimensioni L:440 mm A:143 mm P:303 mm

Peso (netto) 8,5 kg

Note

1. KENWOOD segue una politica di miglioramento e sviluppo continui. Per tale motivo, è possible che le caratteristiche tecniche vengano modificate sulla preavviso.
2. E possibie che le prestazioni ottimali non siano ottenibili in ambienti estremamente freddi (a una temperatura che si aggira intorno al punto di congelamento dell'acqua).

KENWOOD

Per vostra referencia

Riportate il numero di series, indicate sul retro dell'unità, nell'apposto spazio sulla carte di garanzia e nelle spazio qui除去. Citate il numero del modello e di seie agli volta che vi rivolgete al vostro rivenditore per informazioni o assistenza.

Modello _ Numero di série _

KENWOOD

RECEPTOR-AMPLIFICADOR DE SONIDO AMBIENTAL PARA EQUIPOS DE AUDIO Y VIDEO

KRF-V6070D

4 Selezione un sistema de altavoces.

Aviso de pilas con poca energia
