60083 - Controllo dei parassiti Gardigo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Repellente a getto d'acqua per animali
Marca	Gardigo
Modello	60083
Alimentazione	2 batterie AA (non incluse)
Sensore	Sensore PIR (infrarosso passivo)
Angolo di rilevamento	Orizzontale: 100°, Verticale: 65°
Portata del rilevatore di movimento	Fino a 10 m (regolabile)
Portata del getto d'acqua	Fino a 10 m (dipende dalla pressione dell'acqua)
Angolo di diffusione del getto	Fino a 170° (regolabile tramite clip)
Pressione acqua max.	8 bar
Grado di protezione	IP X6
Temperatura di esercizio	0 °C a +50 °C, ≤ 90 % UR
Temperatura di stoccaggio	0 °C a +50 °C, ≤ 90 % UR
Consumo d'acqua per getto	Equivalente a 2-3 tazze d'acqua
Contenuto della confezione	Repellente, picchetto 2 parti, connettore tubo, tappo, istruzioni
Utilizzo previsto	Dissuadere gli animali con getto d'acqua (esterno)
Manutenzione	Pulizia con panno umido, non usare prodotti abrasivi
Garanzia	Garanzia su difetti di materiale e fabbricazione
Servizio post-vendita	[e-mail]
Peso (circa)	0,5 kg
Dimensioni (circa)	20 x 15 x 10 cm

Domande frequenti - 60083 Gardigo

Come installare il repellente Gardigo 60083?

Avvitare il tubo di plastica del picchetto alla parte inferiore del dispositivo, poi il picchetto di ferro. Avvitare il connettore del tubo di annaffiatura all'ingresso laterale e l'ugello di aspersione sulla parte superiore. Inserire due batterie AA nel vano sotto il sensore. Posizionare il dispositivo in giardino o sul bordo dello stagno.

Come regolare la sensibilità del rilevatore di movimento?

Sul retro del dispositivo, ruotare la manopola su un livello da 1 a 9. Per un rilevamento a 3 m, utilizzare i livelli 5-7 (animali piccoli) o 1-3 (grandi). Per 6 m, livelli 8-9 (piccoli) o 4-6 (grandi). Per 10 m, livelli 7-9 (grandi).

Qual è l'angolo di rilevamento del sensore PIR?

Il sensore di movimento ha un'ampiezza di rilevamento orizzontale di 100 gradi e verticale di 65 gradi.

Come regolare la portata e l'angolo del getto d'acqua?

La portata si regola ruotando la vite di plastica sopra l'ugello di aspersione: più è svitata, più corta è la portata. L'angolo di diffusione si regola allargando i due clip di delimitazione alla base dell'ugello, cambiando la direzione di rotazione.

Cosa fare se il dispositivo si attiva erroneamente?

Il rilevatore può reagire a oggetti caldi in movimento (acqua, cambi di temperatura, animali domestici). Per ridurre i falsi allarmi, evitare di posizionare l'apparecchio di fronte a fonti di calore e regolare correttamente la sensibilità.

Qual è il consumo d'acqua per getto?

Ogni getto consuma l'equivalente di 2-3 tazze d'acqua, a seconda della pressione dell'acqua.

Il repellente funziona con il freddo?

L'apparecchio non deve essere utilizzato al di sotto di 5°C per evitare danni. La temperatura di esercizio è da 0°C a +50°C.

Come effettuare la manutenzione del Gardigo 60083?

Pulire il dispositivo con un panno umido. Non utilizzare detergenti abrasivi o solventi. Assicurarsi che la lente del sensore rimanga pulita.

Quali batterie usare e come inserirle?

Utilizzare 2 batterie AA. Rimuovere il coperchio del vano batterie sotto il sensore, aprire il lembo, inserire le batterie rispettando la polarità, chiudere e riavvitare le quattro viti.

Dove contattare il servizio post-vendita Gardigo?

Per qualsiasi domanda o reclamo, inviare un'email a [e-mail]. Conservare le istruzioni e l'apparecchio per eventuali richieste di garanzia.

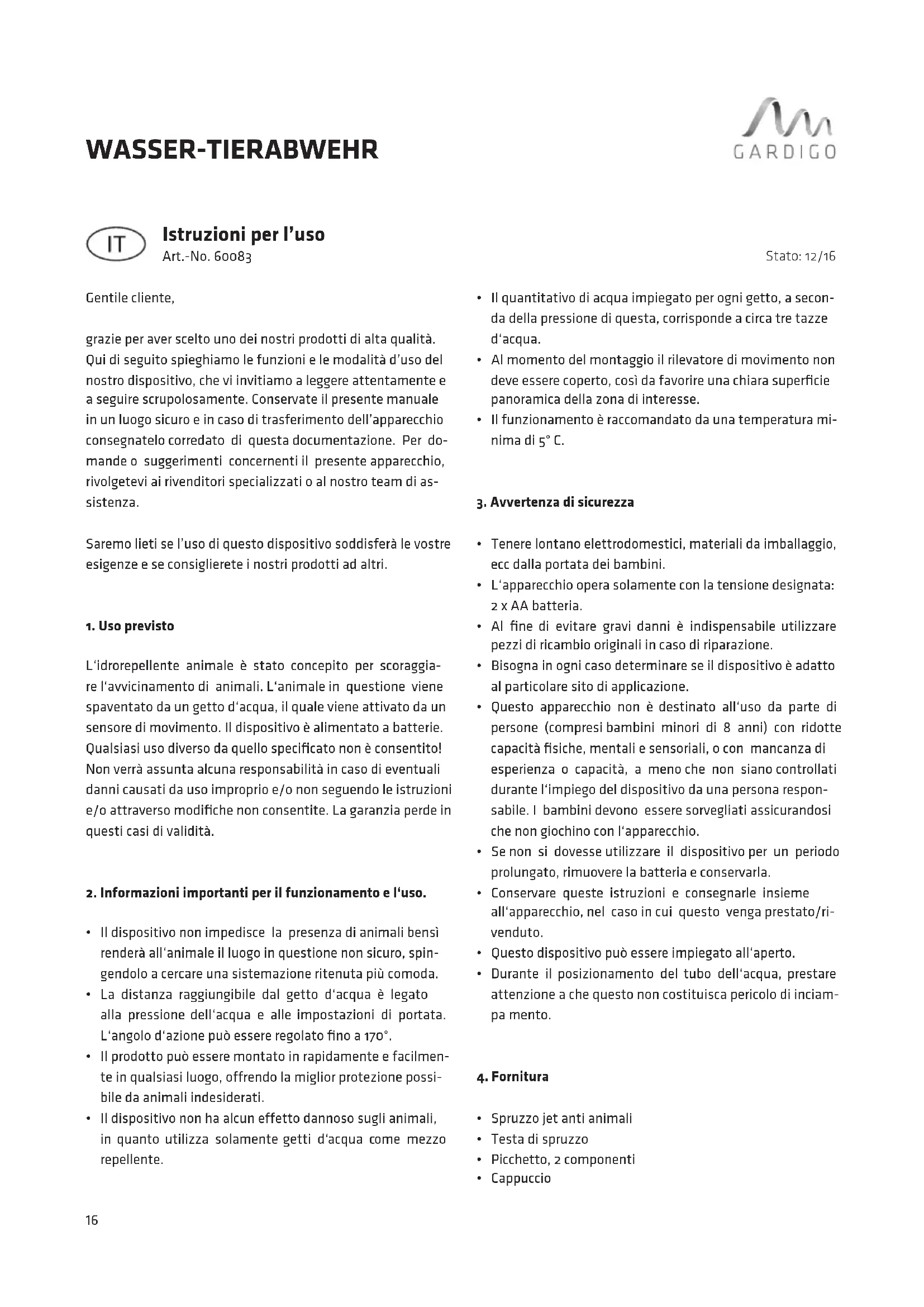

MANUALE UTENTE 60083 Gardigo

Istruzioni per l'uso

Art.-No. 60083

Gentile cliente,

grazie per aver scelto uno dei nostri prodotti di alta qualità. Qui di seguito spieghiamo le funzioni e le modalità d'uso del nostro dispositivo, che vi invitiamo a leggere attentamente e a seguire scrupolosamente. Conservate il presente manuale in un luogo sicuro e in caso di trasferimento dell'apparecchio consegnatelo corredato di questa documentazione. Per domande o suggerimenti concernenti il presente apparecchio, rivolgetevi ai rivenditori specializzati o al nostro team di assistenza.

Saremo lieti se l'uso di questo dispositivo soddisferà le vostre esigenze e se consiglierete i nostri prodotti ad altri.

1. Uso previsto

L'idrorepellente animale è stato concepito per scoraggiare l'avvicinamento di animali. L'animale in questione viene spaventato da un getto d'acqua, il quale viene attivato da un sensore di movimento. Il dispositivo è alimentato a batterie. Qualsiasi uso diverso da quello specificato non è consentito! Non verrà assunta alcuna responsabilità in caso di eventuali danni causati da uso improprio e/o non seguendo le istruzioni e/o attraverso modifiche non consentite. La garanzia perde in questi casi di validità.

2. Informazioni importanti per il funzionamento e l'uso.

• Il dispositivo non impedisce la presenza di animali bensì renderà all'animale il luogo in questione non sicuro, spingendolo a cercare una sistemazione ritenuta più comoda.
• La distanza raggiungibile dal getto d'acqua è legato alla pressione dell'acqua e alle impostazioni di portata. L'angolo d'azione può essere regolato fino a 170°.
• Il prodotto può essere montato in rapidamente e facilmente in qualsiasi luogo, offrendo la miglior protezione possibile da animali indesiderati.
• Il dispositivo non ha alcun effetto dannoso sugli animali, in quanto utilizza solamente getti d'acqua come mezzo repellente.

Stato: 12/16

• Il quantitativo di acqua impiegato per ogni getto, a seconda della pressione di questa, corrisponde a circa tre tazze d'acqua.
• Al momento del montaggio il rilevatore di movimento non deve essere coperto, così da favorire una chiara superficie panoramica della zona di interesse.
• Il funzionamento è raccomandato da una temperatura minima di 5° C.

3. Avvertenza di sicurezza

• Tenere lontano elettrodomestici, materiali da imballaggio, ecc dalla portata dei bambini.
• L'apparecchio opera solamente con la tensione designata: 2 x AA batteria.
• Al fine di evitare gravi danni è indispensabile utilizzare pezzi di ricambio originali in caso di riparazione.
• Bisogna in ogni caso determinare se il dispositivo è adatto al particolare sito di applicazione.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi bambini minori di 8 anni) con ridotte capacità fisiche, mentali e sensoriali, o con mancanza di esperienza o capacità, a meno che non siano controllati durante l'impiego del dispositivo da una persona responsabile. I bambini devono essere sorvegliati assicurandosi che non giochi con l'apparecchio.
• Se non si dovesse utilizzare il dispositivo per un periodo prolungato, rimuovere la batteria e conservarla.
• Conservare queste istruzioni e consegnarle insieme all'apparecchio, nel caso in cui questo venga prestato/ri-venduto.
• Questo dispositivo può essere impiegato all'aperto.
• Durante il posizionamento del tubo dell'acqua, prestare attenzione a che questo non costituisca pericolo di inciampa mento.

4. Fornitura

• Spruzzo jet anti animali
• Testa di spruzzo
  • Picchetto, 2 componenti

• Cappuccio

• Per il tubo da giardino è previsto un collegamento standard.

• Istruzioni d'uso.

5. Avviamento

Il dispositivo viene alimentato da batterie. Per il collegamento dell'acqua è necessario un tubo da giardino con chiusura rapida.

Inserimento delle batterie:

1. E' necessario utilizzare duo batterie, Mignon (AA).
2. rire il coperchio del vano batterie sotto il sensore [ ], 7 modo da poter spostare il coperchio verso il basso.
3. Aprire il vano batterie sollevando la linguetta.
4. Prestare attenzione alla polarità illustrata sulla custodia (il polo negativo indica sempre la molla presente nel vano batteria).
5. Chiudere il vano batteria inserendo le quattro viti. Assicurarsi prima della chiusura che l'anello di tenuta sia correttamente posizionato e che non si sia spostato.
6. Far scorrere nuovamente la copertura protettiva sul vano batteria [7]

Montaggio:

1. Avvitare il tubo di plastica del picchetto [3] sul fondo dell'unità.
2. Avvitare il picco di ferro [nel tubo di plastica.
3. Avvitare il collegamento per il tubo da giardino [] all'ingresso laterale del picchetto.
4. Avvitare l'irrigatore nel foro 1 presente nella parte superiore dell'unità.
5. L'unità è ora pronta per essere posizionata in giardino o negli stagni da giardino.

6. Funzionamento

Per il posizionamento del dispositivo selezionare un luogo nel quale gli animali da allontanare vengano rilevati dal sensore dell'unità. Questo risulta più efficiente nel caso in cui un animale attraversi l'area interessata, piuttosto che nel caso in cui esso si avvicini al sensore. Assicurarsi che il campo visivo del sensore non sia ridotto da arbusti e che la sua superficie sia ben pulita. Al momento di regolare la sensibilità del sensore, è importante tenere conto di quali animali si voglia allontanare e da quale distanza essi debbano essere rilevati. (vedi Tabella di cui sotto). Sia l'angolo di diffusione del getto d'acqua, che la dispersione e la distanza possono essere regolati. Durante l'installazione accertarsi che il piano d'appoggio sia stabile, in quanto il contraccolpo causato dal rilascio del getto d'acqua potrebbe ribaltare l'unità. Posizionare il dispositivo inserendo il picchetto nel terreno. Nel caso in cui questo risulti troppo duro, si consiglia di utilizzare dell'acqua per poterlo ammorbidire. Il sensore di movimento non deve essere posizionato ad un'altezza superiore a un metro rispetto alla zona da controllare. Dovesse non esserci terra a disposizione, si consiglia di impiegare un piede per ombrelloni.

Nota: Può capitare che il dispositivo si attivi erroneamente, nel caso in cui degli oggetti più caldi dell'ambiente circostante vengano mossi da animali domestici; oppure nel caso in cui la temperatura subisca un repentino cambiamento. Durante giornate particolarmente calde è da considerarsi normale il non rilevamento di animali.

Collegare il tubo da giardino al picchetto tramite l'innesto rapido [6] Assicurarsi che il tubo e tutti i collegamenti siano in buone condizioni e che non ci siano perdite. Lavare brevemente il tubo da giardino prima del montaggio, in modo da eliminare sporcizia e detriti. Nel caso in cui non si desideri utilizzare la seconda apertura per la fuoriuscita d'acqua del picchetto, sigillare l'apertura con il tappo [4] fornito. Verificare intanto il funzionamento del dispositivo. Accendere il dispositivo circa in modalità g. Muovere la mano davanti al sensore di movimento. Se il LED lampeggia e si sente un leggero scatto, significa che il dispositivo è in funzione e che la valvola dell'acqua è stata a sua volta attivata. Aprire completamente i rubinetto.

Controllo del getto d'acqua:

Il rilevatore di movimentos [2] ha un angolo di rilevamento di 100° in orizzontale e 65° in verticale. La massima portata del getto d'acqua (8 bar) è raggiungibile pienamente fino a 10 m di distanza, ma può essere limitata manualmente. Ciò è da adattarsi sul posto. Ci sono due differenti impostazioni del getto d'acqua possibili:

• Larghezza: girare la vite di plastica posizionata sulla parte superiore dell'unità spruzzante [6] più all'esterno di estende l'unita di blocco [1] minore sarà il raggio d'azione.
• Angolo d'azione: ai piedi dell'unità spruzzante sono presenti due clip di limitazione [17] 11 queste possono essere mosse tramite una leggera distensione. Le clip servono a limitare rispettivamente la parte destra [10] e sinistra [11] La molla di metallo è il sensore di arresto. Colpendo questo, cambierà la direzione di orientamento.

Impostazione del campo di rilevazione del sensore di movimento:

Sul retro del dispositivo si trova l'interruttore per l'accensione, come quello della modalità e del controllo della sensibilità 8. L'impostazione dipende anche dall'ambiente circostante e dal comportamento del sole.

• Modalità o (arresto a sinistra): Il dispositivo è spento, ma la batteria continua a caricare tramite il pannello solare.
• Modalità 1-9: aumento della sensibilità del sensore di movimento.

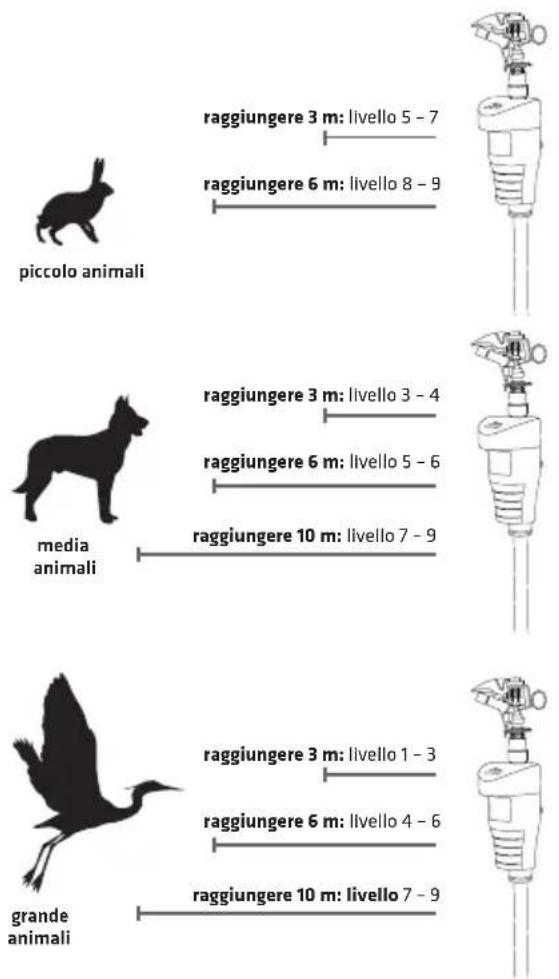

Raccomandazione per l'impostazione della sensibilità del sensore:

Suggerimento: Se si vuole limitare o dirigere o limitare il rilevatore di movimento, è possibile coprire l'obiettivo con nastro adesivo che non faccia passare i raggi solari, o attraverso un cerotto.

7. Dati Tecnici

• Spruzzo automatico regolabile
- Raggio d'azione fino ai 10 m (a seconda della pressione dell'acqua)
• Sensore a infrarossi passivo (PIR)

• Regolatore di sensibilità per il rilevatore di movimento.
  • Funzionamento a batterie: 2 x AA batteria
  • Certificazione: IP X6
• Temperatura di esercizio: 0^ C - + 50^ C, ≤ 90 % R.H .
• Temperatura di conservare: 0^ C - + 50^ C, ≤ 90 % R.H .

8. Informazioni generali

• La conformità di questo dispositivo alle norme CE è stata dimostrata, le rispettive documentazioni a riguardo sono da noi registrate.
• Per motivi di sicurezza e licenza non è possibile apportare modifiche al dispositivo o utilizzarlo impropriamente.
• N.B. Gardigo declina qualsiasi responsabilità riguardo a guasti ai collegamenti o danni, causati dalla non ottemperanza alle seguenti istruzioni. Ciò vale anche in caso vengano apportate modifiche o riparazioni all'apparecchio e in caso di utilizzo di circuiti modificati o altri componenti, portando a un conseguente malfunzionamento del dispositivo. In questi casi, la garanzia perde di validità.
• Dovessero esserci animali (animali domestici) che non devono essere disturbati da Gardigo, spegnere semplicemente il dispositivo.
• Pulire l'unità dallo sporco utilizzando un panno umido.

9. Garanzia

La garanzia comprende la risoluzione di tutti i difetti riconducibili ad un materiale non ineccepibile o difetti di fabbricazione. Poiché Gardigo non ha influenza sul montaggio o l'uso corretto e conforme, l'azienda può garantire solo la completezza e la consistenza ineccepibile. Non è contemplata alcuna garanzia né responsabilità di danni o danni conseguenti in relazione a questo prodotto. Ciò vale soprattutto se all'apparecchio sono state apportate modifiche o tentativi di riparazione, i circuiti sono stati modificati o sono stati utilizzati altri componenti oppure se un utilizzo errato, un maneggiamento negligente o un abuso hanno causato dei danni.

Servizio: [e-mail]

Il vostro Team Gardigo

Avvertenze per la protezione dell'ambiente

Questo apparecchio, alla fine della sua vita, non potrà essere smaltito attraverso il normale ciclo dei rifiuti domestici, bensì dovrà essere conferito presso un punto di raccolta per il recupero di apparecchiature elettriche ed elettroniche, come indicato dal simbolo riportato sul prodotto stesso, nel manuale di istruzioni oppure sulla confezione. I diversi materiali potranno essere riciclati secondo le modalità riportate sulla loro marcatura. Attraverso il riutilizzo, il riciclaggio dei diversi materiali oppure altre forme di recycling delle apparecchiature usate, apporterete un valido contributo alla protezione del nostro ambiente. Siete pregati di informarvi presso le vostre amministrazioni comunali circa l'ubicazione di detti punti di raccolta.

Le batterie contengono sostanze inquinanti e il loro trattamento è soggetto a disposizioni di legge. Per questo motivo è necessario restituire le batterie esauste al punto di vendita oppure ai centri di raccolta per le sostanze inquinanti presenti nel vs comune di residenza. Non smaltire mai la batteria nei rifiuti domestici o nei contenitori per la raccolta die altri materiali (plastica, vetro, organico o simili). Gettare le batterie esauste esclusivamente nel contenitore previsto per le batterie, avendo cura di evitare corto circuiti (ad esempio, coprendo i poli con nastro adesivo).
