60083 - Control de plagas Gardigo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Repelente a chorro de agua para animales
Marca	Gardigo
Modelo	60083
Alimentación	2 pilas AA (no incluidas)
Sensor	Sensor PIR (infrarrojo pasivo)
Ángulo de detección	Horizontal: 100°, Vertical: 65°
Alcance del detector de movimiento	Hasta 10 m (ajustable)
Alcance del chorro de agua	Hasta 10 m (depende de la presión del agua)
Ángulo de difusión del chorro	Hasta 170° (ajustable mediante clips)
Presión de agua máx.	8 bares
Índice de protección	IP X6
Temperatura de funcionamiento	0 °C a +50 °C, ≤ 90 % HR
Temperatura de almacenamiento	0 °C a +50 °C, ≤ 90 % HR
Consumo de agua por chorro	Equivalente a 2 a 3 tazas de agua
Contenido del embalaje	Repelente, estaca 2 partes, conector de manguera, tapón, manual
Uso previsto	Disuadir a los animales mediante chorro de agua (exterior)
Mantenimiento	Limpieza con paño húmedo, no usar productos abrasivos
Garantía	Garantía contra defectos de material y fabricación
Servicio posventa	[e-mail]
Peso (aprox.)	0,5 kg
Dimensiones (aprox.)	20 x 15 x 10 cm

Preguntas frecuentes - 60083 Gardigo

¿Cómo instalar el repelente Gardigo 60083?

Atornille el tubo de plástico de la estaca a la parte inferior del dispositivo, luego la estaca de hierro. Atornille el conector de la manguera de jardín a la entrada lateral y la boquilla de aspersión en la parte superior. Inserte dos pilas AA en el compartimiento debajo del sensor. Coloque el dispositivo en el jardín o al borde del estanque.

¿Cómo ajustar la sensibilidad del detector de movimiento?

En la parte posterior del dispositivo, gire el botón a un nivel de 1 a 9. Para detección a 3 m, use niveles 5-7 (animales pequeños) o 1-3 (grandes). Para 6 m, niveles 8-9 (pequeños) o 4-6 (grandes). Para 10 m, niveles 7-9 (grandes).

¿Cuál es el ángulo de detección del sensor PIR?

El sensor de movimiento tiene una amplitud de detección horizontal de 100 grados y vertical de 65 grados.

¿Cómo ajustar el alcance y el ángulo del chorro de agua?

El alcance se ajusta girando el tornillo de plástico sobre la boquilla de aspersión: cuanto más se desenrosca, más corto es el alcance. El ángulo de difusión se ajusta separando los dos clips de delimitación en la base de la boquilla, lo que cambia la dirección de giro.

¿Qué hacer si el dispositivo se activa por error?

El detector puede reaccionar a objetos calientes en movimiento (agua, cambios de temperatura, mascotas). Para reducir las falsas alarmas, evite colocar el dispositivo frente a fuentes de calor y ajuste correctamente la sensibilidad.

¿Cuál es el consumo de agua por chorro?

Cada chorro consume el equivalente de 2 a 3 tazas de agua, según la presión del agua.

¿Funciona el repelente en climas fríos?

El dispositivo no debe usarse por debajo de 5°C para evitar daños. La temperatura de funcionamiento es de 0°C a +50°C.

¿Cómo mantener el Gardigo 60083?

Limpie el dispositivo con un paño húmedo. No use productos de limpieza abrasivos ni disolventes. Asegúrese de que la lente del sensor permanezca limpia.

¿Qué pilas usar y cómo insertarlas?

Use 2 pilas AA. Retire la tapa del compartimiento de pilas debajo del sensor, abra la solapa, inserte las pilas respetando la polaridad, cierre y vuelva a atornillar los cuatro tornillos.

¿Dónde contactar al servicio posventa de Gardigo?

Para cualquier pregunta o reclamo, envíe un correo electrónico a [e-mail]. Conserve el manual y el dispositivo para cualquier solicitud de garantía.

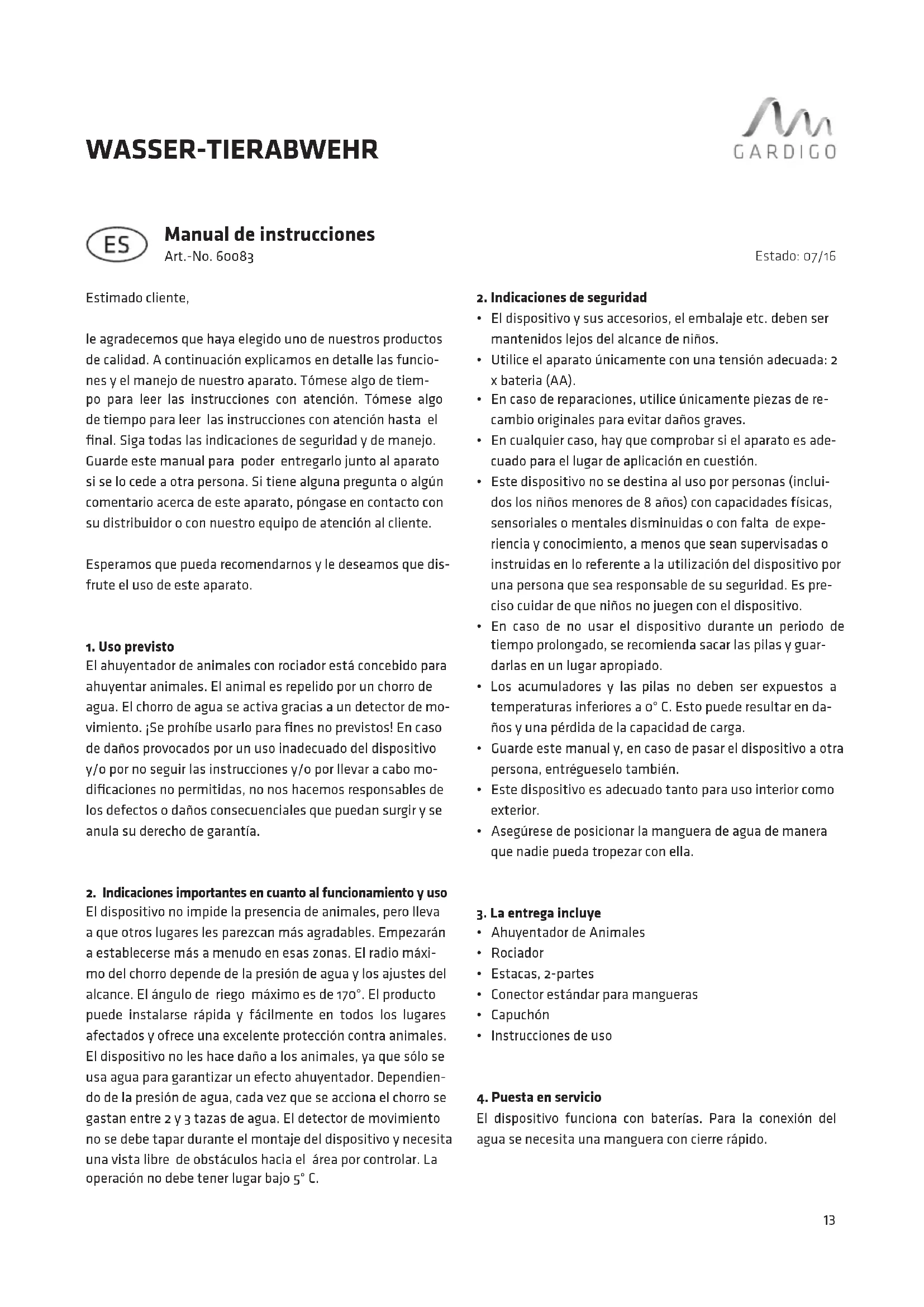

MANUAL DE USUARIO 60083 Gardigo

Manual de instrucciones

Art.-No. 60083

Estimado cliente,

le agradecemos que haya elegido uno de nuestros productos de calidad. A continuación explicamos en detalle las funciones y el manejo de nuestro aparato. Tómese algo de tiempo para leer las instrucciones con atención. Tómese algo de tiempo para leer las instrucciones con atención hasta el final. Siga todas las indicaciones de seguridad y de manejo. Guarde este manual para poder entregarlo junto al aparato si se lo cede a otra persona. Si tiene alguna pregunta o algún comentario acerca de este aparato, póngase en contacto con su distribuidor o con nuestro equipo de atención al cliente.

Esperamos que pueda recomendarnos y le deseamos que disfrute el uso de este aparato.

1. Uso previsto

El ahuyentador de animales con rociador está concebido para ahuyentar animales. El animal es repelido por un chorro de agua. El chorro de agua se activa gracias a un detector de movimiento. ¡Se prohíbe usarlo para fines no previstos! En caso de daños provocados por un uso inadecuado del dispositivo y/o por no seguir las instrucciones y/o por llevar a cabo modificaciones no permitidas, no nos hacemos responsables de los defectos o daños consecuenciales que puedan surgir y se anula su derecho de garantía.

2. Indicaciones importantes en cuanto al funcionamiento y uso

El dispositivo no impide la presencia de animales, pero lleva a que otros lugares les parezcan más agradables. Empezarán a establecerse más a menudo en esas zonas. El radio máximo del chorro depende de la presión de agua y los ajustes del alcance. El ángulo de riego máximo es de 170°. El producto puede instalarse rápida y fácilmente en todos los lugares afectados y ofrece una excelente protección contra animales. El dispositivo no les hace daño a los animales, ya que sólo se usa agua para garantizar un efecto ahuyentador. Dependiendo de la presión de agua, cada vez que se acciona el chorro se gastan entre 2 y 3 tazas de agua. El detector de movimiento no se debe tapar durante el montaje del dispositivo y necesita una vista libre de obstáculos hacia el área por controlar. La operación no debe tener lugar bajo 5° C.

Estado: 07/16

2. Indicaciones de seguridad

• El dispositivo y sus accesorios, el embalaje etc. deben ser mantenidos lejos del alcance de niños.
• Utilice el aparato únicamente con una tensión adecuada: 2 x bateria (AA).
• En caso de reparaciones, utilice únicamente piezas de recambio originales para evitar daños graves.
• En cualquier caso, hay que comprobar si el aparato es adecuado para el lugar de aplicación en cuestión.
• Este dispositivo no se destina al uso por personas (incluidos los niños menores de 8 años) con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimiento, a menos que sean supervisadas o instruidas en lo referente a la utilización del dispositivo por una persona que sea responsable de su seguridad. Es preciso cuidar de que niños no juegen con el dispositivo.
• En caso de no usar el dispositivo durante un periodo de tiempo prolongado, se recomienda sacar las pilas y guardarlas en un lugar apropiado.
• Los acumuladores y las pilas no deben ser expuestos a temperaturas inferiores a o° C. Esto puede resultar en daños y una pérdida de la capacidad de carga.
• Guarde este manual y, en caso de pasar el dispositivo a otra persona, entrégueselo también.
• Este dispositivo es adecuado tanto para uso interior como exterior.
• Asegúrese de posicionar la manguera de agua de manera que nadie pueda tropezar con ella.

3. La entrega incluye

• Ahuyentador de Animales
- Rociador
- Estacas, 2-partes
- Conector estándar para mangueras
- Capuchón
- Instrucciones de uso

4. Puesta en servicio

El dispositivo funciona con baterías. Para la conexión del agua se necesita una manguera con cierre rápido.

Insertar las pilas:

1. Para poner el dispositivo en funcionamiento, usted necesitará 2 x pilas (AA).
2. Abra la cubierta del compartimento de baterías ubicado debajo del sensor [7] empujando la cubierta hacia abajo.
3. Abra el compartimento de baterías levantando levemente la lengüeta.
4. Tenga en cuenta las marcas de polaridad que se encuentran en la carcasa. (El lado negativo de la pila siempre se coloca de manera que toque el muelle.)
5. Cierre el compartimento de pilas. Antes de cerrar el compartimento, cuide de que la junta tórica esté en la posición correcta y no se haya movido.
6. Vuelva a montar la cubierta.

Montaje:

1. Atornille el tubo de plástico de la estaca [ ] en la parte inferior del dispositivo.
2. Atornille la estaca de hierro [en el tubo de plástico.
3. Atornille la toma de entrada para la manguera [ ] a la entrada lateral de la estaca.
4. Atornille la unidad de rociado [1]n la abertura ubicada en la parte superior del dispositivo.
5. Ahora el dispositivo puede ser posicionado en el jardín o junto al estanque de su jardín.

5. Funcionamiento

A la hora de posicionar el dispositivo, escoja un lugar adecuado en el que los animales por espantar tendrán que pasar por el campo de visión del sensor. El sensor reacciona mejor cuando el animal cruza el campo de visión y no se dirige directamente a él. Asegúrese de que el campo de visión del sensor no está obstaculizado por arbustos y que la superficie del sensor está limpia. A la hora de ajustar la sensibilidad del sensor, hay que preguntarse cuáles son los animales que se pretende ahuyentar y a qué distancia deben ser detectados. (Véase la tabla más adelante). Se pueden ajustar tanto el ángulo de riego como el modo de riego y la distancia. A la hora de montarlo, asegúrese de que ahuyentador se encuentre en una posición estable. El retroceso provocado por el chorro de agua puede volcar el dispositivo. Introduzca la estaca con el ahuyentador montado en la tierra. Si la tierra está demasiado dura, se recomienda ablandarla con agua. El sensor de movimiento no debe estar a más de 1 metro encima del área por vigilar. Si no hay tierra a su disposición, recomendamos el uso de una base para sombrillas.

Nota: Se pueden producir activaciones erróneas causadas por objetos con una temperatura superior a la del entorno que se mueven dentro del campo de visión del sensor, por agua en movimiento, cambios rápidos de temperatura o mascotas. Por favor, tenga en cuenta esto a la hora de montar el dispositivo. En los días de calor, puede suceder que un animal que pase por el campo de visión no sea detectado. Esto es normal.

Conecte la manguera al acoplamiento rápido ubicado en la estaca [1] Asegúrese de que la manguera y todos los conectores se encuentran en buenas condiciones y de que no hay fugas. Antes de montarla, abra el grifo de la manguera para lavarla por dentro y sacar de esta forma toda suciedad y sedimentos. Si no pretende usar la segunda salida de agua ubicada en la estaca, use la tapa suministrada para cerrarla [4] Antes que nada, examine el buen funcionamiento del dispositivo. Encienda el dispositivo, por ejemplo en el nivel 5. Mueva la mano delante del detector de movimiento. Si los LED destellan y se oye un suave "clic", el dispositivo está activado y la válvula de agua está bien conectada. Abra el grifo a tope.

Control del chorro de agua:

El sensor de movimiento [ ]2 tiene un ángulo de detección horizontal de 100° y vertical de 65°. Con una presión de agua máxima de 8 bares, el chorro de agua puede alcanzar una distancia de hasta 10 metros. El alcance del chorro puede ser reducido manualmente, lo cual tiene que suceder con el dispositivo montado en el lugar donde se pretende usarlo. Existen dos formas de adaptar el chorro de agua al respectivo lugar:

- Alcance: para regularlo, se manipula el tornillo de plástico [bubicado en la parte superior de la unidad de rociado. Cuanto más se vea la hoja de bloqueo [más corto será el alcance.

- Ángulo de riego: Al pie de la unidad de rociado se encuentran dos clips de limitación [10] que se pueden mover abriéndolos levemente. El respectivo clip sirve de limitación para la derecha J y la izquierda K. El muelle sirve de sensor para los ajustes. El muelle, al tocar uno de los clips, produce un cambio del sentido de rotación.

Regulación del alcance de detección del detector de movimiento: En el reverso del ahuyentador se encuentra el regulador de encendido, modo y sensibilidad [ ] a regulación también depende del entorno y del sol.

• Modo o (tope izquierdo): El dispositivo está apagado, pero sigue cargando las baterías a través del panel solar.
• Modo 1 - 9: Aumenta la sensibilidad del sensor de movimiento.

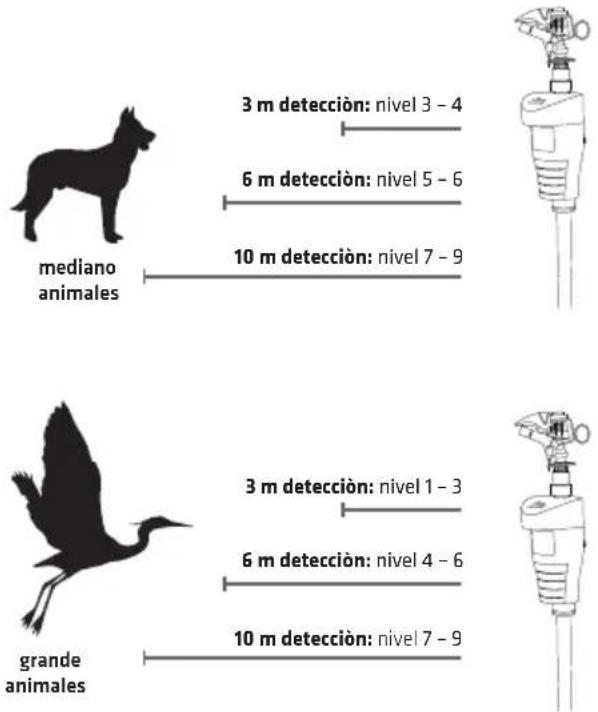

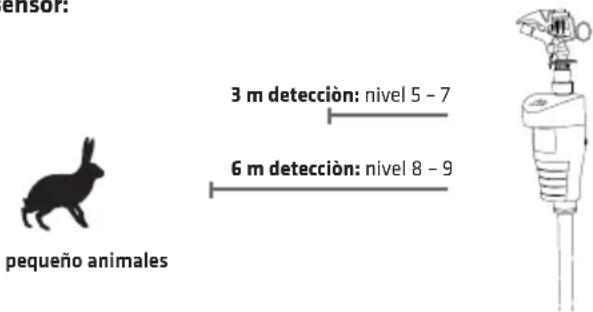

Recomendaciones para la regulación de la sensibilidad del sensor:

Consejo: Si desea reducir o guiar el ángulo de detección del detector de movimiento, puede cubrir parte del lente con cinta adhesiva opaca o una tirita.

6. Especificación técnicos

• Pulverizador automático ajustable
• Alcance de hasta 10 metros (dependiendo de la presión de agua)
• Sensor PIR
• Dial de sensibilidad para el detector de movimiento
  • Suministro eléctrico: 3 pila (AA)
• Grado de protección: IP X6
• Temperatura de empleo: 0 °C a + 50 °C, ≤ 90 % R.H.
• Temperatura de almacenamiento:
  0 °C a + 50 °C, ≤ 90 % R.H

7. Instrucciones generales

• La conformidad con las normas CE está comprobada y disponemos de las respectivas declaraciones.
• Por motivos de seguridad y admisión, no se permite modificar y/o alterar o usar el dispositivo de forma inadecuada.
• Errores de funcionamiento o de conexión o daños provocados por no seguir las instrucciones están fuera del control de Gardigo, por lo cual no nos hacemos responsables de daños de este tipo. Lo mismo sucede si en el dispositivo se llevaron a cabo modificaciones o intentos de reparación, si los circuitos fueron modificados o se usaron otras piezas o si se presentan daños que se deben a un uso impropio o negligencia. En estos casos también se anula la garantía.

• Apague el dispositivo si a su alcance se encuentran mascotas que no deben ser estorbadas.

• Si el dispositivo llega a ensuciarse, limpíelo con un trapo húmedo. No use limpiadores abrasivos ni disolventes.

• Si tiene alguna pregunta o sugerencia acerca de este producto, póngase en contacto con su distribuidor.

8. Garantía

La garantía comprende la reparación de todos los defectos atribuibles a defectos materiales o de fabricación. Dado que Gardigo no puede influir de modo alguno para que el montaje y el manejo sean los adecuados, solo podemos garantizar la calidad del material y la totalidad de los componentes. No aceptamos ninguna responsabilidad por daños o daños consecuenciales en relación con este producto. Esto se aplica sobre todo a daños causados por reparaciones o modificaciones del aparato que se realicen por iniciativa propia, en caso de alteración del circuito o si se han usado otros componentes; o en caso de otro tipo de error en el manejo, debido a negligencia o mal uso.

Servicio: [e-mail]

Su Equipo Gardigo

Indicaciones para la protección del medio ambiente

Este producto no se puede tirar al cubo de basura convencional al final de su vida útil, sino que debe ser entregado en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

El símbolo que aparece en el producto, en las instrucciones de uso o en el paquete hace referencia a esto. Los materiales son reutilizables de acuerdo con su identificación. Al reutilizar, utilizar como material o utilizar de alguna otra forma aparatos antiguos está prestando un importante servicio a la protección de nuestro medio ambiente. Por favor, pregunte por el puesto de gestión de residuos en su administración local.

Indicaciones sobre la eliminación de las pilas

Las pilas/baterías están sometidas a disposiciones legales. Por ello, deberá entregarlas después de su uso en el punto de venta o en un centro de recogida de residuos perteneciente a los organismos públicos responsables de la gestión de los residuos. No deseche nunca baterías o pilas en la basura doméstica, bolsas amarillas o similares. Las pilas o baterías sólo deben desecharse en el depósito de recogida de pilas usadas cuando estén descargadas y después de haber tomado precauciones contra cortocircuitos (p. ej. cubrir los polos).
