60083 - Schädlingsbekämpfung Gardigo - Kostenlose Bedienungsanleitung

Produkttyp	Tier-Wasserstrahl-Abwehr
Marke	Gardigo
Modell	60083
Stromversorgung	2 AA-Batterien (nicht im Lieferumfang enthalten)
Sensor	PIR-Sensor (passiv Infrarot)
Erfassungswinkel	Horizontal: 100°, Vertikal: 65°
Reichweite Bewegungsmelder	Bis zu 10 m (einstellbar)
Reichweite Wasserstrahl	Bis zu 10 m (abhängig vom Wasserdruck)
Sprühwinkel des Wasserstrahls	Bis zu 170° (einstellbar mit Clips)
Max. Wasserdruck	8 bar
Schutzart	IP X6
Betriebstemperatur	0 °C bis +50 °C, ≤ 90 % rel. Luftfeuchtigkeit
Lagertemperatur	0 °C bis +50 °C, ≤ 90 % rel. Luftfeuchtigkeit
Wasserverbrauch pro Sprühstoß	Entspricht 2 bis 3 Tassen Wasser
Packungsinhalt	Abwehrgerät, Erdspieß 2-teilig, Schlauchanschluss, Verschlusskappe, Anleitung
Verwendungszweck	Abschrecken von Tieren mit Wasserstrahl (Außenbereich)
Pflege	Reinigung mit feuchtem Tuch, keine scheuernden Reinigungsmittel
Garantie	Garantie auf Material- und Herstellungsfehler
Kundendienst	[e-mail]
Gewicht (ca.)	0,5 kg
Abmessungen (ca.)	20 x 15 x 10 cm

Häufig gestellte Fragen - 60083 Gardigo

Wie installiere ich das Gardigo 60083 Abwehrgerät?

Schrauben Sie das Kunststoffrohr des Erdspießes an das untere Ende des Geräts, dann den Metall-Erdspieß. Schrauben Sie den Gartenschlauchanschluss an den seitlichen Eingang und den Sprühkopf oben auf. Legen Sie zwei AA-Batterien in das Batteriefach unter dem Sensor ein. Platzieren Sie das Gerät im Garten oder am Teichrand.

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Auf der Rückseite des Geräts drehen Sie den Drehregler auf eine Stufe von 1 bis 9. Für eine Erfassung auf 3 m verwenden Sie die Stufen 5-7 (kleine Tiere) oder 1-3 (große Tiere). Für 6 m Stufen 8-9 (klein) oder 4-6 (groß). Für 10 m Stufen 7-9 (groß).

Was ist der Erfassungswinkel des PIR-Sensors?

Der Bewegungssensor hat einen horizontalen Erfassungswinkel von 100 Grad und einen vertikalen von 65 Grad.

Wie stelle ich Reichweite und Winkel des Wasserstrahls ein?

Die Reichweite wird durch Drehen der Kunststoffschraube über dem Sprühkopf eingestellt: Je weiter sie herausgedreht ist, desto kürzer die Reichweite. Der Sprühwinkel wird durch Auseinanderziehen der beiden Begrenzungsclips am Fuß des Sprühkopfes eingestellt, was die Schwenkrichtung ändert.

Was tun, wenn das Gerät fälschlicherweise auslöst?

Der Sensor kann auf heiße, bewegliche Objekte (Wasser, Temperaturänderungen, Haustiere) reagieren. Um Fehlalarme zu reduzieren, vermeiden Sie es, das Gerät in Richtung von Wärmequellen zu platzieren und stellen Sie die Empfindlichkeit richtig ein.

Wie hoch ist der Wasserverbrauch pro Sprühstoß?

Jeder Sprühstoß verbraucht das Äquivalent von 2 bis 3 Tassen Wasser, abhängig vom Wasserdruck.

Funktioniert das Abwehrgerät bei Kälte?

Das Gerät sollte nicht unter 5°C verwendet werden, um Schäden zu vermeiden. Die Betriebstemperatur beträgt 0°C bis +50°C.

Wie pflege ich das Gardigo 60083?

Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. Stellen Sie sicher, dass die Sensorlinse sauber bleibt.

Welche Batterien verwenden und wie einlegen?

Verwenden Sie 2 AA-Batterien. Entfernen Sie die Abdeckung des Batteriefachs unter dem Sensor, öffnen Sie die Klappe, legen Sie die Batterien unter Beachtung der Polarität ein, schließen Sie das Fach und schrauben Sie die vier Schrauben wieder fest.

Wo kann ich den Gardigo Kundendienst kontaktieren?

Bei Fragen oder Reklamationen senden Sie eine E-Mail an [e-mail]. Bewahren Sie die Anleitung und das Gerät für Garantieansprüche auf.

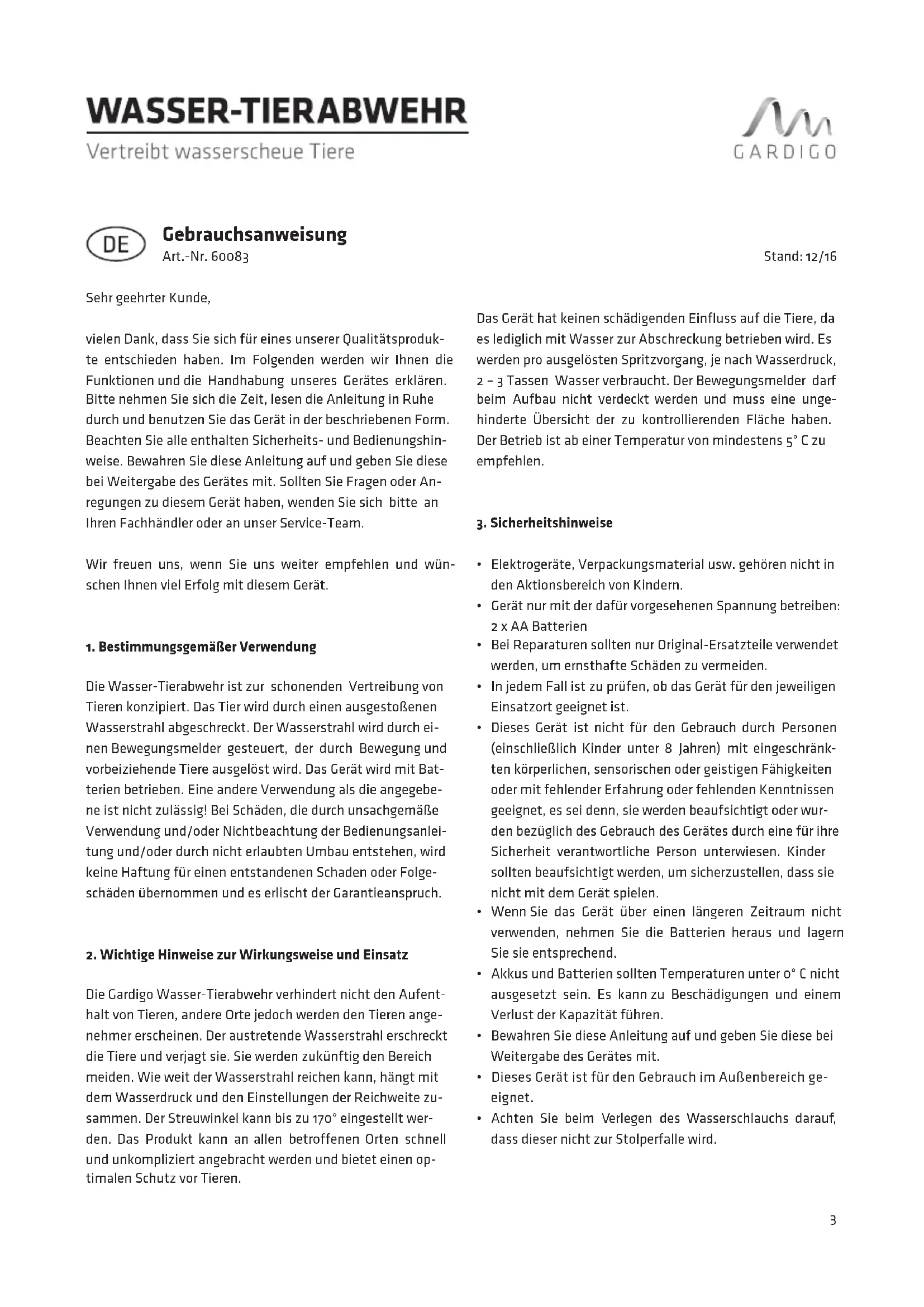

BEDIENUNGSANLEITUNG 60083 Gardigo

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Im Folgenden werden wir Ihnen die Funktionen und die Handhabung unseres Gerätes erklären. Bitte nehmen Sie sich die Zeit, lesen die Anleitung in Ruhe durch und benutzen Sie das Gerät in der beschriebenen Form. Beachten Sie alle enthalten Sicherheits- und Bedienungshinweise. Bewahren Sie diese Anleitung auf und geben Sie diese bei Weitergabe des Gerätes mit. Sollten Sie Fragen oder Anregungen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Fachhändler oder an unser Service-Team.

Wir freuen uns, wenn Sie uns weiter empfehlen und wünschen Ihnen viel Erfolg mit diesem Gerät.

1. Bestimmungsgemäßer Verwendung

Die Wasser-Tierabwehr ist zur schonenden Vertreibung von Tieren konzipiert. Das Tier wird durch einen ausgestoßenen Wasserstrahl abgeschreckt. Der Wasserstrahl wird durch einen Bewegungsmelder gesteuert, der durch Bewegung und vorbeiziehende Tiere ausgelöst wird. Das Gerät wird mit Batterien betrieben. Eine andere Verwendung als die angegebene ist nicht zulässig! Bei Schäden, die durch unsachgemäße Verwendung und/oder Nichtbeachtung der Bedienungsanleitung und/oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstandenen Schaden oder Folgeschäden übernommen und es erlischt der Garantieanspruch.

2. Wichtige Hinweise zur Wirkungsweise und Einsatz

Die Gardigo Wasser-Tierabwehr verhindert nicht den Aufenthalt von Tieren, andere Orte jedoch werden den Tieren angenehmer erscheinen. Der austretende Wasserstrahl erschreckt die Tiere und verjagt sie. Sie werden zukünftig den Bereich meiden. Wie weit der Wasserstrahl reichen kann, hängt mit dem Wasserdruck und den Einstellungen der Reichweite zusammen. Der Streuwinkel kann bis zu 170° eingestellt werden. Das Produkt kann an allen betroffenen Orten schnell und unkompliziert angebracht werden und bietet einen optimalen Schutz vor Tieren.

Das Gerät hat keinen schädigenden Einfluss auf die Tiere, da es lediglich mit Wasser zur Abschreckung betrieben wird. Es werden pro ausgelösten Spritzvorgang, je nach Wasserdruck, 2 – 3 Tassen Wasser verbraucht. Der Bewegungsmelder darf beim Aufbau nicht verdeckt werden und muss eine ungehinderte Übersicht der zu kontrollierenden Fläche haben. Der Betrieb ist ab einer Temperatur von mindestens 5°C zu empfehlen.

3. Sicherheitshinweise

• Elektrogeräte, Verpackungsmaterial usw. gehören nicht in den Aktionsbereich von Kindern.
• Gerät nur mit der dafür vorgesehenen Spannung betreiben: 2 x AA Batterien
• Bei Reparaturen sollten nur Original-Ersatzteile verwendet werden, um ernsthafte Schäden zu vermeiden.
• In jedem Fall ist zu prüfen, ob das Gerät für den jeweiligen Einsatzort geeignet ist.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder unter 8 Jahren) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit fehlender Erfahrung oder fehlenden Kenntnissen geeignet, es sei denn, sie werden beaufsichtigt oder wurden bezüglich des Gebrauch des Gerätes durch eine für ihre Sicherheit verantwortliche Person unterwiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, nehmen Sie die Batterien heraus und lagern Sie sie entsprechend.
• Akkus und Batterien sollten Temperaturen unter 0° C nicht ausgesetzt sein. Es kann zu Beschädigungen und einem Verlust der Kapazität führen.
• Bewahren Sie diese Anleitung auf und geben Sie diese bei Weitergabe des Gerätes mit.
• Dieses Gerät ist für den Gebrauch im Außenbereich geeignet.
• Achten Sie beim Verlegen des Wasserschlauchs darauf, dass dieser nicht zur Stolperfalle wird.

4. Lieferumfang

• Wasser-Tierabwehr
• Sprinklereinheit
• Erdspieß, 2-teilig
  • Standard-Anschluss für Gartenschlauch
• Verschlusskappe
• Gebrauchsanweisung

5. Inbetriebnahme

Die Gardigo Wasser-Tierabwehr wird mit Batterien betrieben. Für den Wasseranschluss benötigen Sie einen Garten-schlauch mit Schnellverschluss.

Batterien einsetzen:

1. Sie benötigen zum Betrieb 2 x Mignon (AA) Batterien.
2. Öffnen Sie die Abdeckung des Batteriefachs unterhalb des Sensors [7] indem sie die Abdeckung nach unten hin wegschieben.
3. Öffnen Sie das Batteriefach, indem Sie die Lasche anheben.
4. Legen Sie die Batterien ein. Achten Sie dabei auf die Polarität. Sie ist in dem Gehäuse abgebildet. (Das Minus-Ende der Batterie zeigt dabei immer auf die Feder im Batteriefach).
5. Schließen Sie das Batteriefach. Achten Sie vor dem Schließen darauf, dass der Dichtungsring richtig verlegt ist und sich nicht verschoben hat.
6. Schieben Sie die Schutzabdeckung [7] wieder auf das Batteriefach.

Montage:

1. Schrauben Sie das Kunststoffrohr des Erdspießes [auf die Unterseite des Geräts.
2. Schrauben Sie den eisernen Erdspieß [3] auf das Kunststoffrohr.
3. Schrauben Sie den Anschluss für den Gartenschlauch [6] auf den seitlichen Eingang am Erdspieß.
4. Schrauben Sie die Sprinklereinheit [In das Loch an der Geräteoberseite.
5. Das Gerät ist jetzt bereit für die Platzierung im Garten oder am Gartenteich.

Betrieb:

Wählen Sie zum Aufstellen einen Ort, an dem die zu vertreibenden Tiere das Sichtfeld des Sensors kreuzen werden. Der Sensor reagiert eher, wenn ein Tier das Gebiet kreuzt, als wenn ein Tier auf den Sensor zugeht. Achten Sie darauf, dass das Sichtfeld des Sensors nicht durch Sträucher behindert wird und dass die Oberfläche des Sensors sauber ist. Beim Einstellen der Sensor-Empfindlichkeit sollten Sie darauf achten, welche Tiere Sie vertreiben möchten und in welcher Entfernung sie erfasst werden sollen. Es lassen sich Streuwinkel des Wassers wie auch Streuart und die Entfernung einstellen. Achten Sie beim Aufstellen darauf, dass die Abwehr einen stabilen Stand hat. Der Rückstoß des Wasserstrahls kann das Gerät umstoßen. Stecken Sie die Wasser-Tierabwehr mit dem Erdspieß in die Erde. Wenn die Erde zu hart ist, empfiehlt es sich, sie mit Wasser aufzuweichen. Der Bewegungssensor sollte nicht höher als 1 Meter über dem Gelände sein, welches kontrolliert wird. Sollte keine Erde zur Verfügung stehen, empfehlen wir die Verwendung eines Sonnenschirm-Ständers.

Anmerkung:

Es kann zu Fehlauslösungen kommen, wenn sich im Sensor-Blickfeld Gegenstände bewegen, die wärmer als die Umgebung sind – durch bewegtes Wasser, durch rasche Temperaturveränderungen oder durch Haustiere. Beachten Sie dies bitte bei der Aufstellung des Geräts. An heißen Tagen kann es passieren, dass ein vorbei laufendes Tier nicht geortet wird. Das ist normal. Verbinden Sie den Gartenschlauch mit der Schnellkupplung [15] am Erdspieß. Achten Sie dabei darauf, dass der Schlauch und alle Verbindungen in einem guten Zustand sind und keine undichten Stellen zu finden sind. Spülen Sie den Gartenschlauch vor der Montage einmal kurz durch, damit er frei von Dreck und Ablagerungen ist. Wenn Sie den zweiten Wasser-Ausgang am Erdspieß nicht nutzen wollen, verschließen Sie diesen mit der mitgelieferten Verschlusskappe [4]. Prüfen Sie vorerst die Funktion des Geräts. Schalten Sie das Gerät ein, etwa auf Stufe 9. Eine rote LED blinkt hinter der Scheibe des Bewegungsmelders. Bewegen Sie die Hand vor dem Bewegungssensor. Wenn Sie ein leises Klicken hören, ist das Gerät aktiviert und das Wasserventil hat durchgeschaltet. Drehen Sie den Wasserhahn voll auf.

Steuerung des Wasserstrahls:

Der Bewegungssensor hat einen Erfassungswinkel von 100° horizontal und 65° vertikal. Die Reichweite des Wasserstrahls erreicht bei maximalem Wasserdruck von 8 bar bis zu 10 Metern, kann aber manuell begrenzt werden. Dies müssen Sie vor Ort anpassen. Sie haben zwei Einstellmöglichkeiten, den Wasserstrahl an die gegebene Örtlichkeit anzupassen:

• Weite: Drehen Sie hierzu an der Plastikschraube auf der Oberseite der Spritz-Einheit 📄 Je weiter das Blockier-Blatt [ ]herunter ragt, desto kürzer ist die Reichweite.
• Streuwinkel: Am Fuß der Spritz-Einheit befinden sich zwei Begrenzungsclips [10/11]. Diese lassen sich durch eine leichte Spreizung bewegen. Der jeweilige Clip dient als Anschlag für rechts [10 und links [ ]. 11e Metallfeder ist der Anschlagssensor. Stößt diese auf einen der Anschläge, ändert sich die Schwenkrichtung.

Einstellung der Erfassungs-Reichweite des Bewegungsmelders:

Auf der Rückseite der Wasser-Tierabwehr befindet sich der Einschalt-, Modus- und Empfindlichkeitsregler. Die Einstellung ist auch abhängig von der Umgebung und dem Verhalten der Sonne.

• Modus 0 (Linksanschlag): Das Gerät ist ausgeschaltet.
• Modus 1–9: Erhöht die Empfindlichkeit des Bewegungssensors und damit auch die Reichweite.

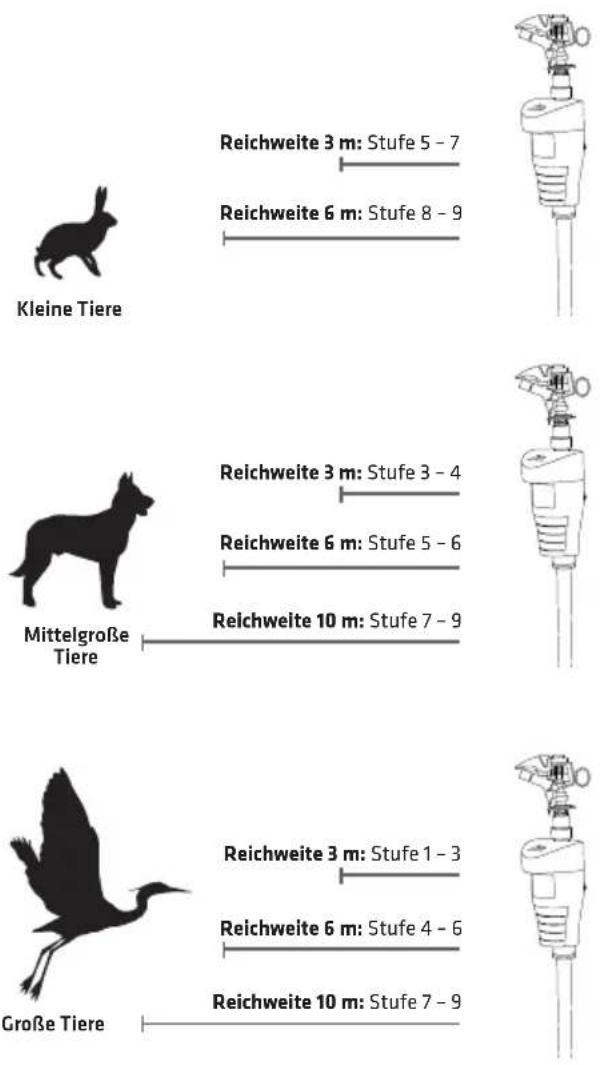

Empfehlung für die Einstellung der Empfindlichkeit des Sensors:

Tipp: Wenn Sie den Erfassungswinkel des Bewegungsmelders einschränken oder lenken möchten, können Sie die Linse mit lichtdichtem Klebeband oder Pflaster abdecken.

6. Technische Daten

• Einstellbare Spritz-Automatik
- Reichweite: bis 10 m (abhängig vom Wasserdruck)
- PIR-Sensor
- Sensitivitäts-Regler für Bewegungsmelder
• Stromversorgung: 2 x AA Mignon Batterien
• Schutzart: IP X6
- Betriebstemperatur: 0 °C bis + 50 °C und ≤ 90 % R.H.
- Lagertemperatur: 0 °C bis + 50 °C und ≤ 90 % R.H.

7. Allgemeine Hinweise

• Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind bei uns hinterlegt.
- Aus Sicherheits- und Zulassungsgründen ist es nicht erlaubt, dieses Gerät umzubauen und/oder zu verändern oder einer nicht-sachgemäßen Verwendung zuzuführen.
- Es ist zu beachten, dass Bedien- oder Anschlussfehler oder Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, außerhalb des Einflussbereichs Gardigos liegen und für daraus resultierende Schäden keinerlei Haftung übernommen werden kann. Dies gilt auch dann, wenn Veränderungen oder Reparaturversuche an dem Gerät vorgenommen, Schaltungen abgeändert oder andere Bauteile verwendet wurden sowie bei Schäden und Folgeschäden, die durch Fehlbedienungen, fahrlässige Behandlung oder Missbrauch entstanden sind. In all diesen Fällen erlischt auch die Garantie.
- Der Bewegungsmelder registriert nur Bewegung mit Körperwärme, dazu gehören auch Menschen – um Strom zu sparen sollten Sie daher bei großem Personenaufkommen das Gerät ggf. ausschalten.
- Säubern Sie das Gerät bei Verschmutzung mit einem feuchten Tuch.

8. Garantie

Die Gewährleistung umfasst die Beseitigung aller Mängel, die auf nicht einwandfreies Material oder Fabrikationsfehler zurückzuführen sind. Da Gardigo keinen Einfluss auf die richtige und sachgemäße Montage oder Bedienung hat, kann verständlicherweise nur die Gewähr der Vollständigkeit und einwandfreien Beschaffenheit übernommen werden. Es wird weder eine Gewähr, noch Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt übernommen. Dies gilt vor allem dann, wenn Veränderungen oder Reparaturversuche an dem Gerät vorgenommen wurden, Schaltungen abgeändert oder andere Bauteile verwendet wurden oder in anderer Weise Fehlbedienungen, fahrlässige Behandlung oder Missbrauch zu Schäden geführt haben.

Service-Hotline: Telefon [phone]

Ihr Gardigo-Team

Elektro- und Elektronikgeräte dürfen nicht in den Hausmüll!

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seines Stadtteils/seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

*gekennzeichnet mit: Cd = Cadmium

Pb = Blei

Hg = Quecksilber
