| Tipo di prodotto | Repellente solare a getto d'acqua |
| Dimensioni (L x A x P) | 11 x 66 x 20 cm |
| Alimentazione | 2 batterie ricaricabili AA (1200 mAh) + pannello solare |
| Sensore | Rilevatore di movimento PIR (100° x 60°) |
| Gittata del getto d'acqua | Fino a 10 m (secondo la pressione dell'acqua) |
| Angolo di diffusione del getto | 170° |
| Consumo d'acqua per attivazione | Circa 2-3 tazze |
| Grado di protezione | IPX6 |
| Temperatura di esercizio | 0 °C a +50 °C, ≤ 90 % UR |
| Temperatura di stoccaggio | 0 °C a +50 °C, ≤ 90 % UR |
| Sensibilità del rilevatore | Regolabile da 1 a 9 (modalità 0 = spento) |
| Modalità di funzionamento | 0 (spento), 1-9 (sensibilità crescente) |
| Manutenzione e pulizia | Pulire con un panno umido; evitare prodotti abrasivi o solventi |
| Sicurezza batterie | Utilizzare solo batterie ricaricabili AA; non utilizzare batterie non ricaricabili |
| Riparabilità | Utilizzare solo parti di ricambio originali; non modificare l'apparecchio |
| Pressione massima dell'acqua | Inferiore a 4 bar (riduttore necessario se superiore) |
| Conformità | CE |
Domande frequenti - 60085 Gardigo
Domande degli utenti su 60085 Gardigo
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Controllo dei parassiti in formato PDF gratuitamente! Trova il tuo manuale 60085 - Gardigo e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 60085 del marchio Gardigo.
MANUALE UTENTE 60085 Gardigo
Istruzioni per l'uso
Art.-No. 60085
Gentile cliente,
grazie per aver scelto uno dei nostri prodotti di alta qualità. Qui di seguito spieghiamo le funzioni e le modalità d'uso del nostro dispositivo, che vi invitiamo a leggere attentamente e a seguire scrupolosamente. Porre estrema attenzione a tutte le norme di sicurezza e di funzionamento indicate. Per domande o suggerimenti concernenti il presente apparecchio, rivolgetevi ai rivenditori specializzati o al nostro team di assistenza. Saremo lieti se l'uso di questo dispositivo soddisferà le vostre esigenze e se consiglieresti nostri prodotti ad altri.
1. Uso previsto
Il repellente idrico per animali Gardigo a energia solare spaventa gli animali con un getto d'acqua che arriva fino a 10 m, il quale viene attivato da un rilevatore di movimento PIR. Il dispositivo viene caricato tramite un pannello solare e necessita solo di un approvvigionamento idrico. Il dispositivo è alimentato da batterie caricate dal pannello solare. Qualsiasi uso diverso da quello specificato non è consentito! Non verrà assunta alcuna responsabilità in caso di eventuali danni causati da uso improprio e/o non seguendo le istruzioni e/o attraverso modifiche non consentite. La garanzia perde in questi casi di validità.
2. Informazioni importanti per il funzionamento e l'uso
- Il dispositivo non impedisce la presenza di animali bensì renderà all'animale il luogo in questione non sicuro, spingendolo a cercare una sistemazione ritenuta più comoda.
- La distanza raggiungibile dal getto d'acqua è legato alla pressione dell'acqua e alle impostazioni di portata. L'angelo d'azione può essere regolato fino a 170°.
- Il prodotto può essere montato in rapidamente e facilmente in qualsiasi luogo, offrendo la miglior protezione possibile da animali indesiderati.
- Il dispositivo non ha alcun effetto dannoso sugli animali, in quanto utilizza solamente getti d'acqua come mezzo repellente.
- Il quantitativo di acqua impiegato per ogni getto, a seconda della pressione di questa, corrisponde a circa tre tazze d'acqua.
- Al momento del montaggio il rilevatore di movimento non deve essere coperto, così da favorire una chiara superficie panoramica della zona di interesse.
Stato: 09/19
- Il funzionamento è raccomandato da una temperatura minima di 5 °C.
- Tenere presente che è necessario prestare attenzione alla pressione dell'acqua che fuoriesce dal rubinetto per ottenere un buon getto. La pressione dell'acqua deve essere inferiore a 4 bar. Se la pressione dell'acqua fosse più alta, è disponibile sul mercato un cosiddetto riduttore di pressione dell'acqua, con il quale è possibile ridurne la pressione manualmente.
Nota: la risposta di ciascun animali ai nostri dispositivi può variare. Lo sviluppo dei nostri dispositivi, metodi e suggerimenti applicativi si basa sull'esperienza, test e feedback dei nostri clienti. Pertanto, lo sfratto di animali ha successo nella maggior parte dei casi.
3. Avvertenza di sicurezza
- Tenere lontano elettrodomestici, materiali da imballaggio, ecc dalla portata dei bambini.
- L'apparecchio opera solamente con la tensione designata: 2 x AA batterie ricaricabili
- Al fine di evitare gravi danni è indispensabile utilizzare pezzi di ricambio originali in caso di riparazione.
- Bisogna in ogni caso determinare se il dispositivo è adatto al particolare sito di applicazione.
- Questo apparecchio non è destinato all'uso da parte di persone (compresi bambini minori di 8 anni) con ridotte capacità fisiche, mentali e sensoriali, o con mancanza di esperienza o capacità,
a meno che non siano controllati durante l'impiego del dispositivo da una persona responsabile. I bambini devono essere sorvegliati assicurandosi che non giochi con l'apparecchio.
- Se non si dovesse utilizzare il dispositivo per un periodo prolungato, rimuovere la batteria e conservarla.
- Assicurarsi di utilizzare solamente batterie ricaricabili. Non è consentito l'uso di normali batterie, in quanto il loro impiego potrebbe causare un'esplosione e la distruzione del dispositivo
- Al fine di evitare danni e perdita di capacità, è assolutamente da evitare l'esposizione delle batterie a temperature inferiori agli o°.
- Conservare queste istruzioni e consegnarle insieme all'apparecchio, nel caso in cui questo venga prestato/rivenduto.
- Questo dispositivo può essere impiegato all'aperto.
- Durante il posizionamento del tubo dell'acqua, prestare attenzione a che questo non costituisca pericolo di inciampa mento.
4. Fornitura
- Repellente idrico per animali a energia solare
- Testa di spruzzo
- Pannello solare
- Picchetto, 2 componenti
- Per il tubo da giardino è previsto un collegamento standard
• 2 batterie ricaricabili AA - Cappuccio
- Istruzioni per l'uso
5. Avviamento:
Il dispositivo viene alimentato da batterie. Per il collegamento dell'acqua è necessario un tubo da giardino con chiusura rapida.
Inserimento delle batterie:
- E'necessario utilizzare duo batterie ricaricabili, Mignon (AA).
- Aprire il coperchio del vano batterie sotto il sensore 7., in modo da poter spostare il coperchio verso il basso.
- Aprire il vano batterie sollevando la linguetta ^12 .
- Prestare attenzione alla polarità illustrata sulla custodia (il polo negativo indica sempre la molla presente nel vano batteria).
- Chiudere il vano batteria inserendo le quattro viti. Assicurarsi prima della chiusura che l'anello di tenuta sia correttamente posizionato e che non si sia spostato.
- Far scorrere nuovamente la copertura protettiva sul vano batteria 7.
Montaggio:
- Avvitare il tubo di plastica del picchett sul fondo dell'unità.
- Avvitare il picco di ferro 5 nel tubo di plastica.
- Avvitare il collegamento per il tubo da giardino 6 all'ingresso laterale del picchetto.
- Avvitare l'irrigatore nel foro 1 presente nella parte superiore dell'unità.
- Posizionare il pannello solare 14 in modo che riceva direttamente luce del sole durante il giorno. Inserire la spina nella presa situata sul retro del dispositivo.
- L'unità è ora pronta per essere posizionata in giardino o negli stagni da giardino.
- Le batterie potrebbero non essere completamente cariche. Lasciare il dispositivo al sole per 2-3 ore per consentire la ricarica delle stesse.
Funzionamento:
Per il posizionamento del dispositivo selezionare un luogo nel quale gli animali da allontanare vengano rilevati dal sensore dell'unità. Questo risulta più efficiente nel caso in cui un animale attraversi l'area interessata, piuttosto che nel caso in cui esso si avvicini al sensore. Assicurarsi che il campo visivo del sensore non sia ridotto da arbusti e che la sua superficie sia ben pulita. Al momento di regolare la sensibilità del sensore, è importante tenere conto di quali animali si voglia allontanare e da quale distanza essi debbano essere rilevati. (vedi Tabella di cui sotto). Sia l'angolo di diffusione del getto d'acqua, che la dispersione e la distanza possono essere regolati. Durante l'installazione accertarsi che il piano d'appoggio sia stabile, in quanto il contraccolpo causato dal rilascio del getto d'acqua potrebbe ribaltare l'unità.
- Posizionare il dispositivo inserendo il picchetto nel terreno. Nel caso in cui questo risulti troppo duro, si consiglia
di utilizzare dell'acqua per poterlo ammorbidire. Il sensore di movimento non deve essere posizionato ad un'altezza superiore a un metro rispetto alla zona da controllare.
- Dovesse non esserci terra a disposizione, si consiglia di impiegare un piede per ombrelloni.
Nota: Può capitare che il dispositivo si attivi erroneamente, nel caso in cui degli oggetti più caldi dell'ambiente circostante vengano mossi da animali domestici; oppure nel caso in cui la temperatura subisca un repentino cambiamento. Durante giornate particolarmente calde è da considerarsi normale il non rilevamento di animali.
- Collegare il tubo da giardino al picchetto tramite l'innesto rapido ③. Assicurarsi che il tubo e tutti i collegamenti si-ano in buone condizioni e che non ci siano perdite. Lavare brevemente il tubo da giardino prima del montaggio, in modo da eliminare sporcizia e detriti.
- Nel caso in cui non si desideri utilizzare la seconda apertura per la fuoriuscita d'acqua del picchetto, sigillare l'apertura con il tappo 4 fornito.
- Verificare intanto il funzionamento del dispositivo. Accendere il dispositivo circa in modalità 9.
- Muovere la mano davanti al sensore di movimento. Se il LED lampeggia e si sente un leggero scatto, significa che il dispositivo è in funzione e che la valvola dell'acqua è stata a sua volta attivata. Aprire completamente i rubinetto.
Controllo del getto d'acqua:
Il rilevatore di movimento ha un angolo di rilevamento di 100° in orizzontale e 65° in verticale. La massima portata del getto d'acqua (8 bar) è raggiungibile pienamente fino a 10 m di distanza, ma può essere limitata manualmente. Ciò è da adattarsi sul posto. Ci sono due differenti impostazioni del getto d'acqua possibili:
- Larghezza: girare la vite di plastica posizionata sulla parte superiore dell'unità spruzzante ⑧. Più all'esterno di estende l'unita di blocco ⑨, minore sarà il raggio d'azione.
- Angolo d'azione: ai piedi dell'unità spruzzante sono presenti due clip di limitazione 10/11. Queste possono essere mosse tramite una leggera distensione. Le clip servono a limitare rispettivamente la parte destra 10 e sinistra 11. La molla di metallo è il sensore di arresto. Colpendo questo, cambierà la direzione di orientamento.
Impostazione del campo di rilevazione del sensore di mo-
vimento: Sul retro del dispositivo si trova l'interruttore per l'accensione, come quello della modalità e del controllo della sensibilità 13. L'impostazione dipende anche dall'ambiente circostante e dal comportamento del sole.
- Modalità o (arresto a sinistra): Il dispositivo è spento, ma la batteria continua a caricare tramite il pannello solare.
- Modalità 1-9: aumento della sensibilità del sensore di movimento.

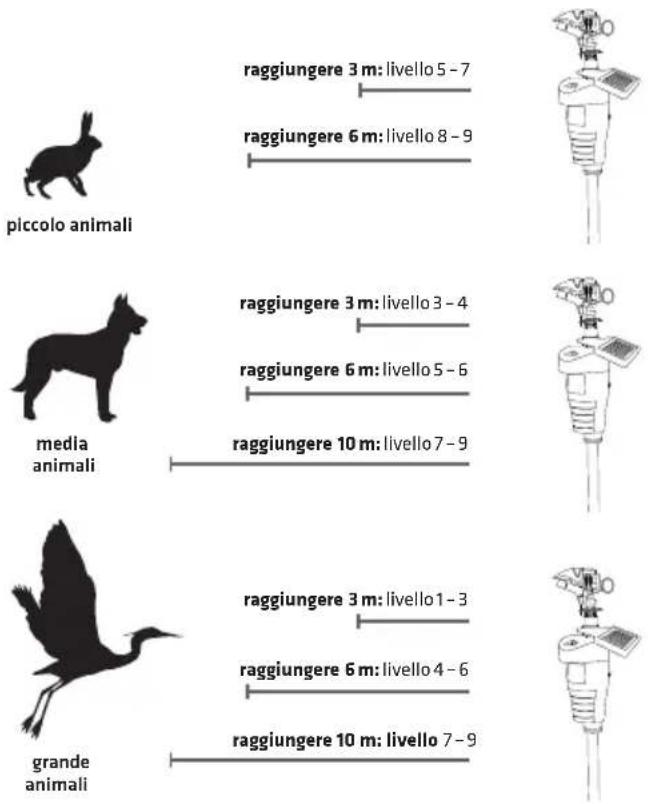

Raccomandazione per l'impostazione della sensibilità del sensore:
Suggerimento: Se si vuole limitare o dirigere o limitare il rilevatore di movimento, è possibile coprire l'obiettivo con nastro adesivo che non faccia passare i raggi solari, o attraverso un cerotto.
6. Dati Tecnici
• Spruzzo automatico regolabile
- Pannello solare
• Raggio d'azione:
fino ai 10 m (a seconda della pressione dell'acqua)
• Angolo di rilevamento: 100° x 60°
- Regolatore di sensibilità per il rilevatore di movimento
- Spruzzo automatico regolabile: alto/abbasso, sinistra/destra
- Consumo di acqua per attivazione: 2 - 3 tazze
• Collegamento standard con tubo da giardino
• Certificazione: IPX6
- Funzionamento a batterie: 2 x AA ricaricabili, 1200 mAh
- Sensore a infrarossi passivo (PIR)
• Dimensiones: 11 x 66 x 20 cm (L x A x P)
- Temperatura di esercizio: 0 °C - + 50 °C, ≤ 90 % R.H.
- Temperatura di conservare: 0 °C - + 50 °C, ≤ 90 % R.H.
7. Informazioni generali
- La conformità di questo dispositivo alle norme CE è stata dimostrata, le rispettive documentazioni a riguardo sono da noi registrate.
- Per motivi di sicurezza e licenza non è possibile apportare modifiche al dispositivo o utilizzarlo impropriamente.
- N.B. Gardigo declina qualsiasi responsabilità riguardo a guasti ai collegamenti o danni, causati dalla non ottemperanza alle seguenti istruzioni. Ciò vale anche in caso vengano apportate modifiche o riparazioni all'apparecchio e in caso di utilizzo di circuiti modificati o altri componenti, portando a un conseguente malfunzionamento del dispositivo. In questi casi, la garanzia perde di validità.
- Dovessero esserci animali (animali domestici) che non devono essere disturbati da Gardigo, spegnere semplicemente il dispositivo.
- Pulire l'unità dallo sporco utilizzando un panno umido.
Servizio: service@gardigo.de
Il vostro Team Gardigo
Avvertenze per la protezione dell'ambiente
Questo apparecchio, alla fine della sua vita, non potrà essere smaltito attraverso il normale ciclo dei rifiuti domestici, bensì dovrà essere conferito presso un punto di raccolta per il recupero di apparecchiature elettriche ed elettroniche, come indicato dal simbolo riportato sul prodotto stesso, nel manuale di istruzioni oppure sulla confezione. I diversi materiali potranno essere riciclati secondo le modalità riportate sulla loro marcatura. Attraverso il riutilizzo, il riciclaggio dei diversi materiali oppure altre forme di recycling delle apparecchiature usate, apporterete un valido contributo alla protezione del nostro ambiente. Siete pregati di informarvi presso le vostre amministrazioni comunali circa l'ubicazione di detti punti di raccolta.
Le batterie contengono sostanze inquinanti e il loro trattamento è soggetto a disposizioni di legge. Per questo motivo è necessario restituire le batterie esauste al punto di vendita oppure ai centri di raccolta per le sostanze inquinanti presenti nel vs comune di residenza. Non smaltire mai la batteria nei rifiuti domestici o nei contenitori per la raccolta die altri materiali (plastica, vetro, organico o simili). Gettare le batterie esauste esclusivamente nel contenitore previsto per le batterie, avendo cura di evitare corto circuiti (ad esempio, coprendo i poli con nastro adesivo).
