60085 - Control de plagas Gardigo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Repelente solar con chorro de agua
Dimensiones (L x A x P)	11 x 66 x 20 cm
Alimentación	2 pilas recargables AA (1200 mAh) + panel solar
Sensor	Detector de movimiento PIR (100° x 60°)
Alcance del chorro de agua	Hasta 10 m (según presión de agua)
Ángulo de difusión del chorro	170°
Consumo de agua por activación	Aproximadamente 2 a 3 tazas
Índice de protección	IPX6
Temperatura de servicio	0 °C a +50 °C, ≤ 90 % HR
Temperatura de almacenamiento	0 °C a +50 °C, ≤ 90 % HR
Sensibilidad del detector	Ajustable de 1 a 9 (modo 0 = apagado)
Modos de funcionamiento	0 (apagado), 1-9 (sensibilidad creciente)
Mantenimiento y limpieza	Limpiar con un paño húmedo; evitar productos abrasivos o disolventes
Seguridad de las pilas	Utilizar únicamente pilas recargables AA; no usar pilas no recargables
Reparabilidad	Usar solo piezas de repuesto originales; no modificar el aparato
Presión de agua máxima	Inferior a 4 bares (reductor necesario si es superior)
Conformidad	CE

Preguntas frecuentes - 60085 Gardigo

¿Cómo instalar el repelente Gardigo 60085?

Atornille el tubo de plástico de la estaca a la parte inferior del dispositivo, luego la estaca de hierro. Conecte el panel solar e inserte las pilas recargables AA (incluidas). Conecte la manguera de riego al conector rápido y coloque el dispositivo en un lugar soleado.

¿Cómo ajustar el alcance del chorro de agua?

Gire el tornillo de plástico sobre la boquilla de aspersión: cuanto más aflojado, más corto es el alcance. El alcance máximo es de 10 metros según la presión del agua.

¿Funciona el dispositivo por la noche?

Sí, el detector de movimiento está activo día y noche. Las pilas se recargan durante el día a través del panel solar y aseguran el funcionamiento nocturno.

¿Se pueden usar pilas no recargables?

No, use únicamente pilas recargables AA. El uso de pilas normales puede provocar una explosión y dañar el aparato.

¿Cómo limpiar el sensor del detector de movimiento?

Limpie la superficie del detector con un paño húmedo y suave. No use productos abrasivos ni disolventes.

¿Qué hacer si el chorro de agua es débil?

Verifique la presión del agua: debe ser inferior a 4 bares. Si es demasiado alta, instale un reductor de presión. Asegúrese también de que la manguera y los conectores no tengan fugas.

¿Puede el dispositivo repeler a todos los animales?

Cada animal reacciona de manera diferente. El repelente disuade eficazmente a la mayoría de los animales, pero algunos pueden acostumbrarse. Varíe las ubicaciones o los ajustes si es necesario.

¿Cómo ajustar la sensibilidad del detector de movimiento?

Use el botón en la parte posterior del dispositivo: modo 1-9 para aumentar la sensibilidad. Para animales pequeños a 3 m, ajuste a 5-7; para grandes a 10 m, ajuste a 7-9.

¿Qué hacer en caso de fuga de agua?

Verifique que todos los conectores estén bien apretados y que las juntas de sellado estén correctamente colocadas. Si la fuga persiste, reemplace las juntas o contacte al servicio al cliente.

¿Cómo hibernar el dispositivo?

Retire las pilas recargables y guárdelas en un lugar seco. Vacíe el agua del sistema. Proteja el dispositivo de las heladas (temperatura inferior a 0 °C).

MANUAL DE USUARIO 60085 Gardigo

AHUYENTADOR SOLAR CON ROCIADOR

Manual de instrucciones

Art.-No. 60085

Estado: 09/19

Estimado cliente,

le agradecemos que haya elegido uno de nuestros productos de calidad. A continuación explicamos en detalle las funciones y el manejo de nuestro aparato. Tómese algo de tiempo para leer las instrucciones con atención hasta el final. Tenga en cuenta todas las indicaciones de seguridad y manejo. Si tiene alguna pregunta o algún comentario acerca de este aparato, póngase en contacto con su distribuidor o con nuestro equipo de atención al cliente. Le agradeceríamos que nos recomendara y le deseamos muchos éxitos con el uso de este dispositivo.

El Ahuyentador Solar con Rociador de Gardigo ahuyenta animales haciendo uso de un chorro de agua con un alcance máximo de 10 m que se acciona mediante un detector de movimiento PIR. La recarga del dispositivo, que necesita solamente estar conectado a una fuente de agua, se efectúa a través de un panel solar. El dispositivo funciona con baterías recargables que se cargan a través del panel solar. ¡Se prohíbe usarlo para fines no previstos! En caso de daños provocados por un uso inadecuado del dispositivo y/o por no seguir las instrucciones y/o por llevar a cabo modificaciones no permitidas, no nos hacemos responsables de los defectos o daños consecuenciales que puedan surgir y se anula su derecho de garantía.

2. Indicaciones importantes en cuanto al funcionamiento y uso

El dispositivo no impide la presencia de animales, pero lleva a que otros lugares les parezcan más agradables. Empezarán a establecerse más a menudo en esas zonas. El radio máximo del chorro depende de la presión de agua y los ajustes del alcance. El ángulo de riego máximo es de 170°. El producto puede instalarse rápida y fácilmente en todos los lugares afectados y ofrece una excelente protección contra animales. El dispositivo no les hace daño a los animales, ya que sólo se

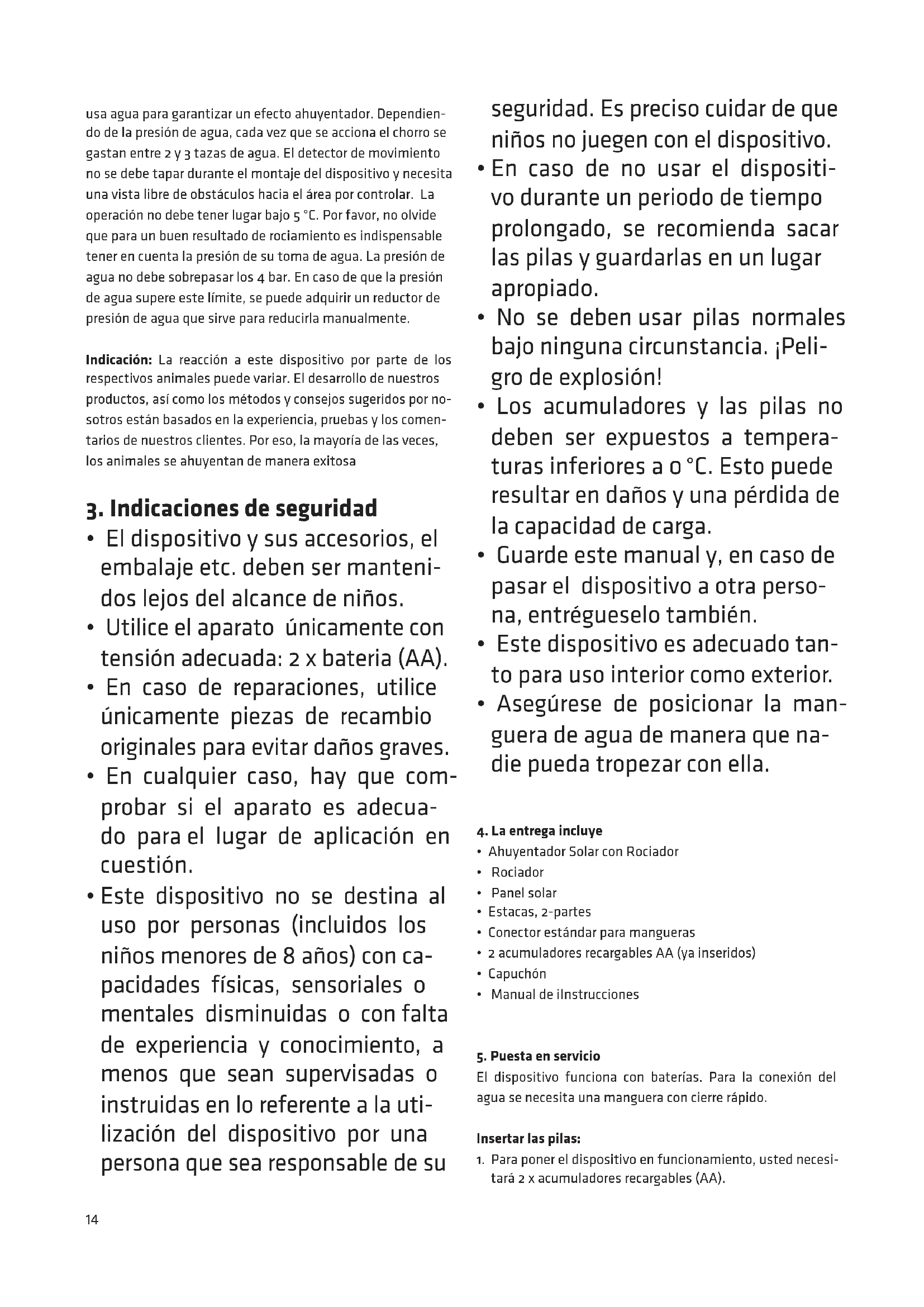

usa agua para garantizar un efecto ahuyentador. Dependiendo de la presión de agua, cada vez que se acciona el chorro se gastan entre 2 y 3 tazas de agua. El detector de movimiento no se debe tapar durante el montaje del dispositivo y necesita una vista libre de obstáculos hacia el área por controlar. La operación no debe tener lugar bajo 5 °C. Por favor, no olvide que para un buen resultado de rociamiento es indispensable tener en cuenta la presión de su toma de agua. La presión de agua no debe sobrepasar los 4 bar. En caso de que la presión de agua supere este límite, se puede adquirir un reductor de presión de agua que sirve para reducirla manualmente.

Indicación: La reacción a este dispositivo por parte de los respectivos animales puede variar. El desarrollo de nuestros productos, así como los métodos y consejos sugeridos por nosotros están basados en la experiencia, pruebas y los comentarios de nuestros clientes. Por eso, la mayoría de las veces, los animales se ahuyentan de manera exitosa

3. Indicaciones de seguridad

• El dispositivo y sus accesorios, el embalaje etc. deben ser manteni-dos lejos del alcance de niños.
• Utilice el aparato únicamente con tensión adecuada: 2 x bateria (AA).
• En caso de reparaciones, utilice únicamente piezas de recambio originales para evitar daños graves.
• En cualquier caso, hay que comprobar si el aparato es adecuado para el lugar de aplicación en cuestión.
• Este dispositivo no se destina al uso por personas (incluidos los niños menores de 8 años) con ca-pacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimiento, a menos que sean supervisadas o instruidas en lo referente a la utilización del dispositivo por una persona que sea responsable de su

seguridad. Es preciso cuidar de que niños no juegen con el dispositivo.

• En caso de no usar el dispositivo durante un periodo de tiempo prolongado, se recomienda sacar las pilas y guardarlas en un lugar apropiado.
• No se deben usar pilas normales bajo ninguna circunstancia. ¡Peligro de explosión!
• Los acumuladores y las pilas no deben ser expuestos a temperaturas inferiores a o °C. Esto puede resultar en daños y una pérdida de la capacidad de carga.
• Guarde este manual y, en caso de pasar el dispositivo a otra persona, entrégueselo también.
• Este dispositivo es adecuado tanto para uso interior como exterior.
• Asegúrese de posicionar la man-guera de agua de manera que na-die pueda tropezar con ella.

4. La entrega incluye

• Ahuyentador Solar con Rociador
• Rociador
• Panel solar
• Estacas, 2-partes
• Conector estándar para mangueras
• 2 acumuladores recargables AA (ya inseridos)
• Capuchón
• Manual de ilinstrucciones

5. Puesta en servicio

El dispositivo funciona con baterías. Para la conexión del agua se necesita una manguera con cierre rápido.

Insertar las pilas:

1. Para poner el dispositivo en funcionamiento, usted necesitará 2 x acumuladores recargables (AA).

2. Abra la cubierta del compartimento de baterías ubicado debajo del sensor 7 empujando la cubierta hacia abajo.

3. Abra el compartimento de baterías levantando levemente la lengueta 12.
4. Tenga en cuenta las marcas de polaridad que se encuentran en la carcasa. (El lado negativo de la pila siempre se coloca de manera que toque el muelle.)
5. Cierre el compartimento de pilas. Antes de cerrar el compartimento, cuide de que la junta tórica esté en la posición correcta y no se haya movido.
6. Vuelva a montar la cubierta ^7 .

Montaje:

1. Atornille el tubo de plástico de la estaca 3 en la parte inferior del dispositivo.
2. Atornille la estaca de hierro 5 en el tubo de plástico.
3. Atornille la toma de entrada para la manguera en la entrada lateral de la estaca.
4. Atornille la unidad de rociado 1 en la abertura ubicada en la parte superior del dispositivo.
5. Posicione el panel solar ^14 de tal manera que esté expuesto durante todo el día a la radiación solar directa. Introduzca el enchufe en la toma ubicada en la parte posterior del dispositivo.
6. Ahora el dispositivo puede ser posicionado en el jardín o junto al estanque de su jardín.
7. Es posible que las baterías recargables no estén completamente cargadas. Si este es el caso, exponga el dispositivo por 2 - 3 horas a la luz del sol para que las baterías se carguen.

Funcionamiento

A la hora de posicionar el dispositivo, escoja un lugar adecuado en el que los animales por espantar tendrán que pasar por el campo de visión del sensor. El sensor reacciona mejor cuando el animal cruza el campo de visión y no se dirige directamente a él. Asegúrese de que el campo de visión del sensor no está obstaculizado por arbustos y que la superficie del sensor está limpia. A la hora de ajustar la sensibilidad del sensor, hay que preguntarse cuáles son los animales que se pretende ahuyentar y a qué distancia deben ser detectados. (Véase la tabla más adelante). Se pueden ajustar tanto el ángulo de riego como el modo de riego y la distancia. A la hora de montarlo, asegúrese de que ahuyentador se encuentre en una posición estable. El retroceso provocado por el chorro de agua puede volcar el dispositivo.

• Introduzca la estaca con el ahuyentador montado en la tierra. Si la tierra está demasiado dura, se recomienda ablandarla con agua. El sensor de movimiento no debe estar a más de 1 metro encima del área por vigilar
• Si no hay tierra a su disposición, recomendamos el uso de una base para sombrillas.

Nota: Se pueden producir activaciones erróneas causadas por objetos con una temperatura superior a la del entorno que se mueven dentro del campo de visión del sensor, por agua en movimiento, cambios rápidos de temperatura o mascotas. Por favor, tenga en cuenta esto a la hora de montar el dispositivo. En los días de calor, puede suceder que un animal que pase por el campo de visión no sea detectado. Esto es normal.

• Conecte la manguera al acoplamiento rápido ubicado en la estaca 6. Asegúrese de que la manguera y todos los conectores se encuentran en buenas condiciones y de que no hay fugas. Antes de montarla, abra el grifo de la manguera para lavarla por dentro y sacar de esta forma toda suciedad y sedimentos.
• Si no pretende usar la segunda salida de agua ubicada en la estaca, use la tapa suministrada para cerrarla 4.
• Antes que nada, examine el buen funcionamiento del dispositivo. Encienda el dispositivo, por ejemplo en el nivel 5.
• Mueva la mano delante del detector de movimiento. Si los LED destellan y se oye un suave "clic", el dispositivo está activado y la válvula de agua está bien conectada. Abra el grifo a tope.

Control del chorro de agua:

El sensor de movimiento tiene un ángulo de detección horizontal de 100° y vertical de 65°. Con una presión de agua máxima de 8 bares, el chorro de agua puede alcanzar una distancia de hasta 10 metros. El alcance del chorro puede ser reducido manualmente, lo cual tiene que suceder con el dispositivo montado en el lugar donde se pretende usarlo. Existen dos formas de adaptar el chorro de agua al respectivo lugar:

• Alcance: para regularlo, se manipula el tornillo de plástico ubicado en la parte superior de la unidad de rociado. Cuanto más se vea la hoja de bloqueo 9, más corto será el alcance.
• Ángulo de riego: Al pie de la unidad de rociado se encuentran dos clips de limitación 10/11 que se pueden mover abriéndolos levemente. El respectivo clip sirve de limitación para la derecha J y la izquierda K. El muelle sirve de sensor para los ajustes. El muelle, al tocar uno de los clips, produce un cambio del sentido de rotación.

Regulación del alcance de detección del detector de movimiento: En el reverso del ahuyentador se encuentra el regulador de encendido, modo y sensibilidad ^13 . La regulación también depende del entorno y del sol.

• Modo o (tope izquierdo): El dispositivo está apagado, pero sigue cargando las baterías a través del panel solar.
• Modo 1 - 9: Aumenta la sensibilidad del sensor de movimiento.

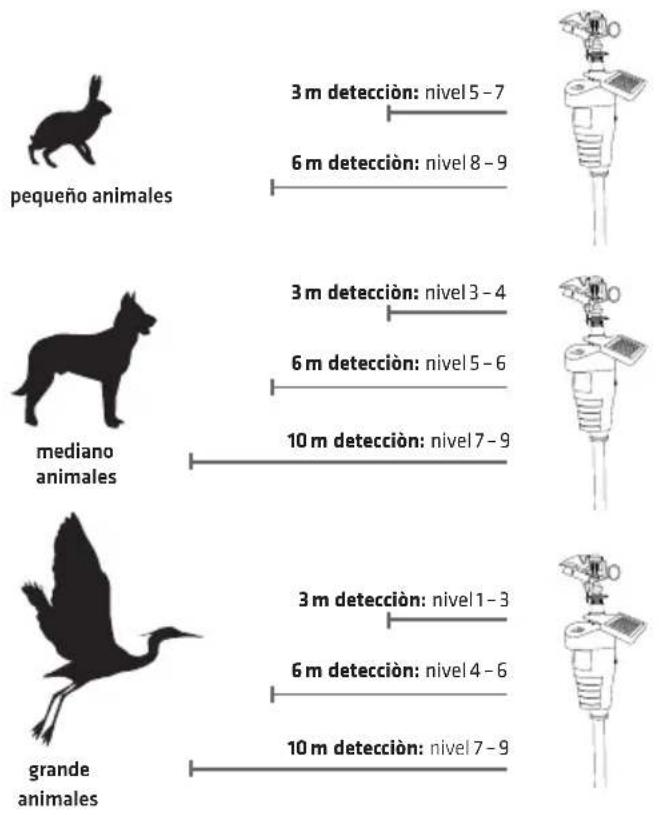

Recomendaciones para la regulación de la sensibilidad del sensor:

Consejo: Si desea reducir o guiar el ángulo de detección del detector de movimiento, puede cubrir parte del lente con cinta adhesiva opaca o una tirita.

6. Especificación técnicos

• Pulverizador automático ajustable
• Panel solar
• Alcance: de hasta 10 metros
  (dependiendo de la presión de agua)
• Detección: aprox. 100° x 60°
• Dial de sensibilidad para el detector de movimiento
• Rociador ajustable: arriba/abajo/izquierda/derecha
• El consumo de agua: entre 2 - 3 tazas
• Conexión sencilla a manguera de jardín
• Grado de protección: IPX6
• Suministro eléctrico: 2 acumuladores recargables (AA)
• Fácil de instalar con sensor detector de movimiento
• Dimensiones: ca. 11 x 66 x 20 cm (ancho x alto x profundidad)
• Temperatura de empleo: 0 °C a + 50 °C, ≤ 90 % R.H.
• Temperatura de almacenamiento: 0 °C a + 50 °C, ≤ 90 % R.H

7. Instrucciones generales

- La conformidad con las normas CE está comprobada y disponemos de las respectivas declaraciones.

• Por motivos de seguridad y admisión, no se permite modificar y/o alterar o usar el dispositivo de forma inadecuada.
• Errores de funcionamiento o de conexión o daños provocados por no seguir las instrucciones están fuera del control de Gardigo, por lo cual no nos hacemos responsables de daños de este tipo. Lo mismo sucede si en el dispositivo se llevaron a cabo modificaciones o intentos de reparación, si los circuitos fueron modificados o se usaron otras piezas o si se presentan daños que se deben a un uso impropio o negligencia. En estos casos también se anula la garantía.
• Apague el dispositivo si a su alcance se encuentran mascotas que no deben ser estorbadas.
• Si el dispositivo llega a ensuciarse, limpíelo con un trapo húmedo. No use limpiadores abrasivos ni disolventes.
• Si tiene alguna pregunta o sugerencia acerca de este producto, póngase en contacto con su distribuidor.

Servicio: [e-mail]

Su Equipo Gardigo

Indicaciones para la protección del medio ambiente

Este producto no se puede tirar al cubo de basura convencional al final de su vida útil, sino que debe ser entregado en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. El símbolo que aparece en el producto, en las instrucciones de uso o en el paquete hace referencia a esto. Los materiales son reutilizables de acuerdo con su identificación. Al reutilizar, utilizar como material o utilizar de alguna otra forma aparatos antiguos está prestando un importante servicio a la protección de nuestro medio ambiente. Por favor, pregunte por el puesto de gestión de residuos en su administración local.

Indicaciones sobre la eliminación de las pilas

Las pilas/baterías están sometidas a disposiciones legales. Por ello, deberá entregarlas después de su uso en el punto de venta o en un centro de recogida de residuos perteneciente a los organismos públicos responsables de la gestión de los residuos. No deseche nunca baterías o pilas en la basura doméstica, bolsas amarillas o similares. Las pilas o baterías sólo deben desecharse en el depósito de recogida de pilas usadas cuando estén descargadas y después de haber tomado precauciones contra cortocircuitos (p. ej. cubrir los polos).
