Produkttyp	Solar-Wasserstrahl-Repellent
Abmessungen (L x H x T)	11 x 66 x 20 cm
Stromversorgung	2 wiederaufladbare AA-Akkus (1200 mAh) + Solarpanel
Sensor	PIR-Bewegungsmelder (100° x 60°)
Reichweite des Wasserstrahls	Bis zu 10 m (abhängig vom Wasserdruck)
Sprühwinkel	170°
Wasserverbrauch pro Aktivierung	Etwa 2 bis 3 Tassen
Schutzart	IPX6
Betriebstemperatur	0 °C bis +50 °C, ≤ 90 % RH
Lagertemperatur	0 °C bis +50 °C, ≤ 90 % RH
Empfindlichkeit des Detektors	Einstellbar von 1 bis 9 (Modus 0 = Aus)
Betriebsmodi	0 (Aus), 1-9 (steigende Empfindlichkeit)
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; scheuernde Mittel oder Lösungsmittel vermeiden
Akkusicherheit	Nur wiederaufladbare AA-Akkus verwenden; keine nicht wiederaufladbaren Batterien verwenden
Reparierbarkeit	Nur Original-Ersatzteile verwenden; das Gerät nicht modifizieren
Maximaler Wasserdruck	Unter 4 bar (Druckminderer erforderlich, falls höher)
Konformität	CE

Häufig gestellte Fragen - 60085 Gardigo

Wie installiere ich das Gardigo 60085 Repellent?

Schrauben Sie das Kunststoffrohr des Pfahls an den unteren Teil des Geräts, dann den Eisenpfahl. Schließen Sie das Solarpanel an und setzen Sie die wiederaufladbaren AA-Akkus (im Lieferumfang enthalten) ein. Verbinden Sie den Gartenschlauch mit dem Schnellanschluss und platzieren Sie das Gerät an einem sonnigen Ort.

Wie stelle ich die Reichweite des Wasserstrahls ein?

Drehen Sie die Kunststoffschraube über der Sprühdüse: Je weiter sie herausgedreht ist, desto kürzer ist die Reichweite. Die maximale Reichweite beträgt je nach Wasserdruck 10 Meter.

Funktioniert das Gerät nachts?

Ja, der Bewegungsmelder ist Tag und Nacht aktiv. Die Akkus werden tagsüber über das Solarpanel aufgeladen und sorgen für den nächtlichen Betrieb.

Kann man nicht wiederaufladbare Batterien verwenden?

Nein, verwenden Sie nur wiederaufladbare AA-Akkus. Die Verwendung von normalen Batterien kann zu einer Explosion führen und das Gerät beschädigen.

Wie reinige ich den Sensor des Bewegungsmelders?

Reinigen Sie die Oberfläche des Detektors mit einem feuchten, weichen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel.

Was tun, wenn der Wasserstrahl schwach ist?

Überprüfen Sie den Wasserdruck: Er sollte unter 4 bar liegen. Ist er zu hoch, installieren Sie einen Druckminderer. Stellen Sie außerdem sicher, dass Schlauch und Anschlüsse nicht undicht sind.

Kann das Gerät alle Tiere vertreiben?

Jedes Tier reagiert anders. Das Repellent schreckt die meisten Tiere wirksam ab, aber einige können sich daran gewöhnen. Variieren Sie bei Bedarf die Standorte oder Einstellungen.

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Verwenden Sie den Knopf auf der Rückseite des Geräts: Modus 1-9 zur Erhöhung der Empfindlichkeit. Für kleine Tiere in 3 m Entfernung stellen Sie 5-7 ein; für große in 10 m Entfernung stellen Sie 7-9 ein.

Was tun bei einem Wasserleck?

Überprüfen Sie, ob alle Anschlüsse fest angezogen und die Dichtungen richtig positioniert sind. Wenn das Leck weiterhin besteht, ersetzen Sie die Dichtungen oder kontaktieren Sie den Kundendienst.

Wie überwintere ich das Gerät?

Entfernen Sie die wiederaufladbaren Akkus und lagern Sie sie an einem trockenen Ort. Entleeren Sie das Wasser aus dem System. Schützen Sie das Gerät vor Frost (Temperaturen unter 0°C).

BEDIENUNGSANLEITUNG 60085 Gardigo

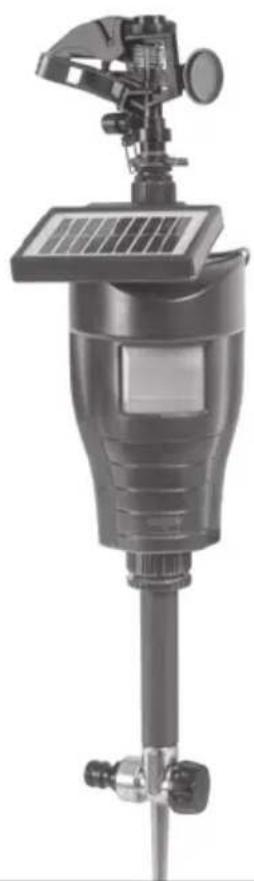

Solar Wasser-Tierabwehr

Art.-Nr. 60085

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Im Folgenden werden wir Ihnen die Funktionen und die Handhabung unseres Gerätes erklären. Bitte nehmen Sie sich die Zeit und lesen die Gebrauchsanweisung in Ruhe durch. Beachten Sie alle enthalten Sicherheits- und Bedienungshinweise. Sollten Sie Fragen oder Anregungen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Fachhändler oder an unser Service-Team.

Wir freuen uns, wenn Sie uns weiterempfehlen und wünschen Ihnen viel Erfolg mit diesem Gerät.

1. Bestimmungsgemäße Verwendung

Die Solar Wasser-Tierabwehr ist zur Abschreckung von Tieren konzipiert. Das Tier wird durch einen ausgestoßenen Wasserstrahl abgeschreckt. Der Wasserstrahl wird durch einen Bewegungsmelder gesteuert, der durch Bewegung und vorbeiziehende Tiere ausgelöst wird. Das Gerät wird mit Akkus betrieben, die durch das Solarpanel geladen werden.

Eine andere Verwendung als die angegebene ist nicht zulässig! Bei Schäden, die durch unsachgemäßer Verwendung und/oder Nichtbeachtung der Bedienungsanleitung und/oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstandenen Schaden oder Folgeschäden übernommen und es erlischt der Garantieanspruch.

2. Wichtige Hinweise zu Funktionsweise und Einsatz

Die Gardigo Solar Wasser-Tierabwehr verhindert nicht den Aufenthalt von Tieren, andere Orte jedoch werden den Tieren angenehmer erscheinen. Der austretende Wasserstrahl erschreckt die Tiere und verjagt sie. Sie werden zukünftig den Bereich meiden. Wie weit der Wasserstrahl reichen kann, hängt mit dem Wasserdruck und den Einstellungen der Reichweite zusammen. Der Streuwinkel kann bis zu 170° eingestellt werden. Das Produkt kann an allen betroffenen Orten schnell und unkompliziert angebracht werden. Das Gerät hat keinen schädigenden Einfluss auf die Tiere, da es lediglich mit Wasser zur Abschreckung betrieben wird. Es werden pro ausgelösten Spritzvorgang, je nach Wasserdruck, 2 – 3 Tassen Wasser verbraucht.

Stand: 09/19

Der Bewegungsmelder darf beim Aufbau nicht verdeckt werden und muss eine ungehinderte Übersicht der zu kontrollierenden Fläche haben. Der Betrieb ist ab einer Temperatur von mindestens 5 °C zu empfehlen. Bitte beachten Sie, dass für ein gutes Wasser-Spritz-Ergebnis unbedingt der Wasserdruck Ihres Wasseranschlusses zu beachten ist. Der Wasserdruck sollte unter 4 Bar liegen. Sollte ihr Wasserdruck höher sein, ist im Handel ein sog. Wasserdruckminderer erhältlich, mit diesem können Sie den Druck manuell reduzieren.

Hinweis: Die Reaktion der jeweiligen Tiere auf unsere Geräte kann variieren. Die Entwicklung unserer Geräte, Methoden und Anwendungs-Tipps basieren auf Erfahrungen, Tests und dem Feedback unserer Kunden. Deshalb ist die Tiervertreibung in den meisten Fällen erfolgreich.

3. Sicherheitshinweise

- Elektrogeräte, Verpackungsmaterial usw. gehören nicht in den Aktionsbereich von Kindern.

- Gerät nur mit der dafür vorgesehenen Spannung betreiben: 3 V ; 2 x AA Mignon Akkus

- Bei Reparaturen sollten nur Original-Ersatzteile verwendet werden, um ernsthafte Schäden zu vermeiden.

- In jedem Fall ist zu prüfen, ob das Gerät für den jeweiligen Einsatzort geeignet ist.

- Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder ab 8 Jahren) mit eingeschränkten körperli-

chen, sensorischen oder geistigen Fähigkeiten oder mit fehlender Erfahrung oder fehlenden Kenntnissen geeignet, es sei denn, sie werden beaufsichtigt oder wurden bezüglich dem Gebrauch des Gerätes durch eine für ihre Sicherheit verantwortliche Person unterwiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, nehmen Sie die Akkus heraus und lagern Sie diese entsprechend.
• Achten Sie darauf: Gerät nur für wiederaufladbare Akkus. Die Verwendung von normalen Batterien ist nicht zulässig, da diese zu einer Explosion und Zerstörung des Gerätes führen kann.
• Akkus und Batterien sollten Temperaturen unter o °C nicht ausgesetzt sein. Es kann zu Beschädigungen und einem Verlust der Kapazität führen.
• Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese bei Weitergabe des Gerätes mit.
• Dieses Gerät ist für den Gebrauch im Außenbereich geeignet.
• Achten Sie beim Verlegen des Wasserschlauchs darauf, dass dieser nicht zur Stolperfalle wird.

4. Lieferumfang

• Solar Wasser-Tierabwehr
- Sprinklereinheit

• Solarpanel
• Erdspieß, z-teilig
  • Standard-Anschluss für Gartenschlauch
• 2 x AA Mignon Akkus
• Verschlusskappe
• Gebrauchsanweisung

5. Inbetriebnahme

Die Gardigo Solar Wasser-Tierabwehr wird mit Akkus betrieben. Für den Wasseranschluss benötigen Sie einen Garten-schlauch mit Schnellverschluss.

Akkus einsetzen:

1. Sie benötigen zum Betrieb 2 x Mignon (AA) Akkus (enthalten).
2. Öffnen Sie die Abdeckung des Batteriefachs unterhalb des Sensors 7, indem sie die Abdeckung nach unten hin wegschieben.
3. Öffnen Sie das Batteriefach ^12 , indem Sie die Lasche anheben.
4. Legen Sie die Akkus ein. Achten Sie dabei auf die Polarität. Sie ist in dem Gehäuse abgebildet. (Das Minus-Ende des Akkus zeigt dabei immer auf die Feder im Batteriefach).
5. Schließen Sie das Batteriefach. Achten Sie vor dem Schließen darauf, dass der Dichtungsring richtig verlegt ist und sich nicht verschoben hat.
6. Schieben Sie die Schutzabdeckung ⑦ wieder auf das Batteriefach.

Montage:

1. Schrauben Sie das Kunststoffrohr des Erdspießes 3 auf die Unterseite des Geräts.
2. Schrauben Sie den eisernen Erdspieß 5 auf das Kunststoffrohr.
3. Schrauben Sie den Anschluss für den Gartenschlauch auf den seitlichen Eingang am Erdspieß.
4. Schrauben Sie die Sprinklereinheit ① in das Loch an der Geräteoberseite.
5. Richten Sie das Solarpanel 14 so aus, dass es den ganzen Tag direkte Sonneneinstrahlung bekommt. Stecken Sie den Stecker in die Buchse, die sich auf der Rückseite des Geräts befindet.
6. Das Gerät ist jetzt bereit für die Platzierung im Garten oder am Gartenteich.
7. Es kann sein, dass die Akkus nicht vollständig geladen sind. Lassen Sie dann das Gerät 2 – 3 Stunden in der Sonne stehen, damit die Akkus laden können.

Betrieb:

Wählen Sie zum Aufstellen einen Ort, an dem die zu vertreibenden Tiere das Sichtfeld des Sensors kreuzen werden.

Der Sensor reagiert eher, wenn ein Tier das Gebiet kreuzt, als wenn ein Tier auf den Sensor zugeht. Achten Sie darauf, dass

das Sichtfeld des Sensors nicht durch Sträucher behindert wird und dass die Oberfläche des Sensors sauber ist. Beim Einstellen der Sensor-Empfindlichkeit sollten Sie darauf achten, welche Tiere Sie vertreiben möchten und in welcher Entfernung sie erfasst werden sollen (siehe Abb. unten). Es lassen sich Streuwinkel des Wassers wie auch Streuart und die Entfernung einstellen. Achten Sie beim Aufstellen darauf, dass die Abwehr einen stabilen Stand hat. Der Rückstoß des Wasserstrahls kann das Gerät umstoßen. Stecken Sie die Solar Wasser-Tierabwehr mit dem Erdspieß in die Erde. Wenn die Erde zu hart ist, empfiehlt es sich, sie mit Wasser aufzuweichen. Der Bewegungssensor sollte nicht höher als 1 Meter über dem Gelände sein, welches kontrolliert wird. Sollte keine Erde zur Verfügung stehen, empfehlen wir die Verwendung eines Sonnenschirm-Ständers.

Anmerkung:

Es kann zu Fehlauslösungen kommen, wenn sich im Sensor-Blickfeld Gegenstände bewegen, die wärmer als die Umgebung sind – durch bewegtes Wasser, durch rasche Temperaturveränderungen oder durch Haustiere. Beachten Sie dies bitte bei der Aufstellung des Geräts. An heißen Tagen kann es passieren, dass ein vorbeilaufendes Tier nicht geortet wird. Das ist normal.

• Verbinden Sie den Gartenschlauch mit der Schnellkupplung am Erdspieß. Achten Sie dabei darauf, dass der Schlauch und alle Verbindungen in einem guten Zustand sind und keine undichten Stellen zu finden sind. Spülen Sie den Gartenschlauch vor der Montage einmal kurz durch, damit er frei von Dreck und Ablagerungen ist.
• Wenn Sie den zweiten Wasser-Ausgang am Erdspieß nicht nutzen wollen, verschließen Sie diesen mit der mitgelieferten Verschlusskappe 4.
• Prüfen Sie vorerst die Funktion des Geräts. Schalten Sie das Gerät ein, etwa auf Stufe 9. Eine rote LED blinkt hinter der Scheibe des Bewegungsmelders. Bewegen Sie die Hand vor dem Bewegungssensor.
• Wenn Sie ein leises Klicken hören, ist das Gerät aktiviert und das Wasserventil hat durchgeschaltet. Drehen Sie den Wasserhahn voll auf.

Steuerung des Wasserstrahls:

Der Bewegungssensor hat einen Erfassungswinkel von 100° horizontal und 65° vertikal. Die Reichweite des Wasserstrahls erreicht bei maximalem Wasserdruck von 4 bar bis zu 10 Metern, kann aber manuell begrenzt werden. Dies müssen Sie vor Ort anpassen. Sie haben zwei Einstellmöglichkeiten, den Wasserstrahl an die gegebene Örtlichkeit anzupassen:

- Weite: Drehen Sie hierzu an der Plastikschraube auf der Oberseite der Spritz-Einheit ⑧. Je weiter das Blockier-Blatt ⑨ herunter ragt, desto kürzer ist die Reichweite.

- Streuwinkel: Am Fuß der Spritz-Einheit befinden sich zwei Begrenzungsclips 10 / 11 Diese lassen sich durch eine leichte Spreizung bewegen. Der jeweilige Clip dient als Anschlag für rechts 10 und links 11 die Metallfeder ist der Anschlagssensor. Stößt diese auf einen der Anschläge, ändert sich die Schwenkrichtung.

Einstellung der Erfassungs-Reichweite des Bewegungsmelders: Auf der Rückseite der Solar Wasser-Tierabwehr befindet sich der Einschalt-, Modus- und Empfindlichkeitsregler 13. Die Einstellung ist auch abhängig von der Umgebung und dem Verhalten der Sonne.

- Modus 0 (Linksanschlag): Das Gerät ist ausgeschaltet.

- Modus 1-9: Erhöht die Empfindlichkeit des Bewegungssensors und damit auch die Reichweite.

- Modus 0 (Linksanschlag): Das Gerät ist ausgeschaltet. - Modus 1–9: Erhöht die Empfindlichkeit des Bewegungssensors und damit auch die Reichweite.

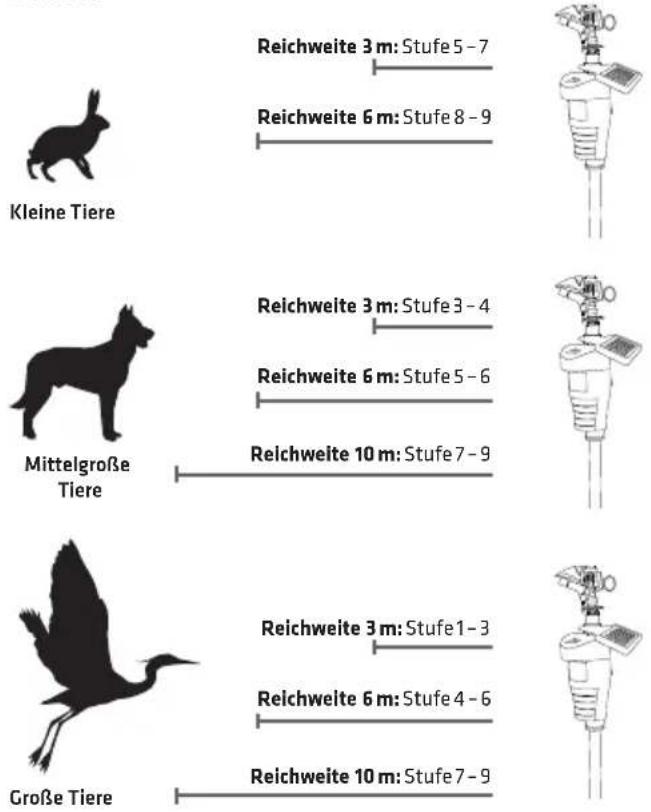

Empfehlung für die Einstellung der Empfindlichkeit des Sensors:

Tipp: Wenn Sie den Erfassungswinkel des Bewegungsmelders einschränken oder lenken möchten, können Sie die Linse mit lichtdichtem Klebeband oder Pflaster abdecken.

6. Technische Daten

• Einstellbare Spritz-Automatik

- Solarpanel

- Reichweite Wasserstrahl: bis 10 m (einstellbar und abhängig von Wasserdruck)

- Einstellbare Spritz-Automatik - Solarpanel - Reichweite Wasserstrahl: bis 10 m (einstellbar und abhängig von Wasserdruck)

• Aktivierung durch PIR-Bewegungsmelder: Erfassungswinkel ca. 100° x 60°
• Sensitivitäts-Regler für Bewegungsmelder
• Einstellbarer Sprinkler: links/rechts und oben/unten
• Wasserverbrauch pro Aktivierung: ca. 2 – 3 Tassen
• Anschluss: an übliche Gartenschlauchsysteme
  • IP- Schutzart: IPX6
• Alkus: 2 x AA NiMH, 1200 mAh (im Lieferumfang enthalten)
• Einfach installier-/ausrichtbar durch Erdspieß
• Produktmaße: ca. 11 x 66 x 20 cm (B x H x T)
• Betriebstemperatur: 0 °C bis + 50 °C und ≤ 90 % R.H.
• Lagertemperatur: 0 °C bis + 50 °C und ≤ 90 % R.H.

7. Allgemeine Hinweise

• Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind bei uns hinterlegt.
• Aus Sicherheits- und Zulassungsgründen ist es nicht erlaubt, dieses Gerät umzubauen und/oder zu verändern oder einer nicht-sachgemäßen Verwendung zuzuführen.
• Es ist zu beachten, dass Bedien- oder Anschlussfehler oder Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, außerhalb des Einflussbereichs Gardigos liegen und für daraus resultierende Schäden keinerlei Haftung übernommen werden kann. Dies gilt auch dann, wenn Veränderungen oder Reparaturversuche an dem Gerät vorgenommen, Schaltungen abgeändert oder andere Bauteile verwendet wurden sowie bei Schäden und Folgeschäden, die durch Fehlbedienungen, fahrlässige Behandlung oder Missbrauch entstanden sind. In all diesen Fällen erlischt auch die Garantie.
• Der Bewegungsmelder registriert nur Bewegung mit Körperwärme, dazu gehören auch Menschen – um Strom zu sparen, sollten Sie daher bei großem Personenaufkommen das Gerät ggf. ausschalten.
• Säubern Sie das Gerät bei Verschmutzung mit einem feuchten Tuch.

Service-Hotline: Telefon [phone]

Ihr Gardigo-Team

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seines Stadtteils/seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

*gekennzeichnet mit: Cd = Cadmium, Pb = Blei, Hg = Quecksilber

Elektro- und Elektronikgeräte dürfen nicht in den Hausmüll!

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
