EZChem - Pompa dosatrice HAYWARD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa dosatrice per piscina
Marca	Hayward
Modello	EZChem
Tensione di alimentazione	230 V~ 50 Hz
Potenza	12 W (EZ-Chem solo) / 18 W (con kit ORP)
Grado di protezione	IP65
Portata della pompa	1,5 L/h
Pressione massima	1,5 bar
Volume massimo della vasca	90 m³
Campo di misura pH	da 6,0 a 9,0 pH
Campo di misura ORP	da 0 a +1000 mV
Precisione di misura	±0,1 pH; ±10 mV
Funzioni principali	Regolazione automatica del pH e opzionalmente del cloro liquido (tramite kit ORP)
Modalità di trattamento	solo pH, solo Redox, pH+Redox
Rilevatore di flusso	Sì, integrato (il parametro deve essere su On)
Calibrazione delle sonde	Sonda pH: soluzioni tampone pH 7 e pH 4; Sonda ORP: soluzione 465/468 mV
Tipo di prodotto correttore	Acido (pH-) o alcalino (pH+)
Materiali	Alloggiamento in plastica, tubi in PVC e PE
Manutenzione	Pulizia regolare delle sonde, controllo dei tubi, utilizzo di pezzi originali
Protezione e sicurezza	IP65, arresto automatico in caso di guasto, rilevatore di flusso obbligatorio, utilizzo di pezzi originali Hayward
Garanzia	2 anni contro difetti di fabbricazione (escluse parti di usura)

Domande frequenti - EZChem HAYWARD

Come installare l'EZChem?

L'installazione deve essere eseguita da un elettricista qualificato. Fissare l'alloggiamento al muro in un locale tecnico asciutto e ventilato, ad almeno 3,5 m dalla piscina. Installare il rilevatore di flusso sulla tubazione di ritorno, a monte dell'iniezione. Le sonde devono essere verticali, cavo verso l'alto, e sempre mantenute umide. L'iniezione dei prodotti avviene per ultima sulla linea di ritorno.

Come calibrare la sonda pH?

Sciacquare la sonda con acqua corrente. Immergerla nella soluzione tampone pH 7, quindi tenere premuto il pulsante - fino alla visualizzazione del menu di calibrazione. Seguire le istruzioni a schermo (premere CAL Enter, attendere 60 secondi). Ripetere con la soluzione pH 4. La qualità deve essere del 100%.

Come calibrare la sonda ORP?

Dopo la calibrazione della sonda pH, immergere la sonda ORP nella soluzione di calibrazione 465/468 mV. Premere CAL Enter, attendere 60 secondi. La qualità deve essere del 100%. Utilizzare soluzioni non scadute.

Cosa significa l'allarme 'Flusso' lampeggiante?

Indica un flusso d'acqua insufficiente o nullo. Verificare che la pompa di filtrazione funzioni, che le valvole siano aperte e che il rilevatore di flusso sia installato correttamente. Il difetto scompare automaticamente quando il flusso viene ripristinato.

Cosa fare in caso di allarme 'AlrOFA pH'?

Questo allarme significa che il pH non ha raggiunto il set point nel tempo previsto. Verificare il livello di acido, lo stato del tubo di iniezione e il funzionamento della pompa peristaltica. È possibile aumentare il tempo di allarme o premere CAL Enter per cancellarlo.

Come cambiare la modalità di trattamento?

Premere contemporaneamente CAL Enter e Esc SET per 5 secondi per accedere ai parametri. Navigare fino all'impostazione della modalità di trattamento e scegliere tra Modalità pH, Modalità Redox o Modalità pH+Rx (quest'ultima richiede il kit ORP). Confermare con CAL Enter.

Come regolare il set point del pH?

Dalle impostazioni di configurazione, premere 3 volte la freccia giù per raggiungere 'Set point pH'. Usare le frecce su/giù per regolare il valore ideale tra 7,2 e 7,6, quindi confermare con CAL Enter.

Come avviare le pompe?

Per avviare la pompa pH, tenere premuto il pulsante '+'. Per la pompa del cloro (opzione ORP), tenere premuto il pulsante '-'. Ciò consente di eliminare l'aria e avviare l'iniezione.

Come ripristinare le impostazioni di fabbrica?

Spegnere l'apparecchio, poi riaccenderlo tenendo premuti contemporaneamente i pulsanti '+' e '-'. Appare il menu 'R.A.Z Default Sì', premere CAL Enter per confermare. La configurazione di fabbrica viene ripristinata.

Quali prodotti chimici utilizzare?

Utilizzare prodotti adatti al trattamento della piscina: acido cloridrico o acido secco per abbassare il pH, e candeggina o cloro liquido per la disinfezione (se kit ORP). Rispettare le concentrazioni raccomandate: cloro libero 1-3 ppm, pH 7,2-7,6.

MANUALE UTENTE EZChem HAYWARD

Si = pH + Ti + Ci + Ai - 12,1

Si = pH + Ti + Ci + Ai - 12.1

°C °F Ti			Hardness (calcium)	Ci	Total alkalinity	Ai
12	53	0.3	75	1.5	75	1.9
16	60	0.4	100	1.6	100	2.0
19	66	0.5	125	1.7	125	2.1
24	76	0.6	150	1.8	150	2.2
29	84	0.7	200	1.9	200	2.3
34	94	0.8	250	2.0	250	2.4
39	100	0.9	300	2.1	300	2.5
			400	2.2	400	2.6
			600	2.4	600	2.8
			800	2.5	800	2.9

Si = pH + Ti + Ci + Ai - 12,1

°C °F Ti			Contenido de calcio	Ci	Alcalini-dad total	Ai
12	53	0.3	75	1.5	75	1.9
16	60	0.4	100	1.6	100	2.0
19	66	0.5	125	1.7	125	2.1
24	76	0.6	150	1.8	150	2.2
29	84	0.7	200	1.9	200	2.3
34	94	0.8	250	2.0	250	2.4
39	100	0.9	300	2.1	300	2.5
			400	2.2	400	2.6
			600	2.4	600	2.8
			800	2.5	800	2.9

Si = pH + Ti + Ci + Ai - 12,1

°C °F Ti			Härte (Kalzium)	Ci	Gesamt-alkalinität	Ai
12	53	0.3	75	1.5	75	1.9
16	60	0.4	100	1.6	100	2.0
19	66	0.5	125	1.7	125	2.1
24	76	0.6	150	1.8	150	2.2
29	84	0.7	200	1.9	200	2.3
34	94	0.8	250	2.0	250	2.4
39	100	0.9	300	2.1	300	2.5
			400	2.2	400	2.6
			600	2.4	600	2.8
			800	2.5	800	2.9

AVVERTENZA: Rischio elettrico. La mancata osservanza delle istruzioni può essere causa di gravi lesioni o morte.

UTILIZZO IN PISCINE RESIDENZIALI

ATTENZIONE – Leggere attentamente le istruzioni contenute nel presente manuale e quelle riportate sull'apparecchio. La mancata osservanza di queste istruzioni potrebbe provocare lesioni. Il presente documento deve essere consegnato al proprietario della piscina e conservato in luogo sicuro.

ATTENZIONE – I collegamenti elettrici devono essere realizzati da un elettricista qualificato autorizzato secondo le norme in vigore nel Paese di installazione.

F NF	C 15-100 GB BS7671:1992
D DIN VDE 0100-702 EW SIST HD 384-7-702.S2
A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990
E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	TS IEC 60364-7-702
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P RSIUEE		TR TS IEC 60364-7-702

ATTENZIONE – Verificare che l'apparecchio sia collegato a una presa da 230 V, protetta contro i cortocircuiti. L'apparecchio deve essere alimentato anche tramite un trasformatore di isolamento o un dispositivo di corrente residua (RCD) la cui corrente di funzionamento nominale residua non supera i 30 mA.

ATTENZIONE – Verificare che la tensione di alimentazione richiesta dal prodotto corrisponda a quella della rete di distribuzione e che i cavi d'alimentazione siano idonei per l'alimentazione di corrente al prodotto.

ATTENZIONE – Per ridurre il rischio di shock elettrico non utilizzare prolunghe per collegare l'apparecchio alla rete. Utilizzare una presa a muro.

ATTENZIONE – Non utilizzare l'apparecchio se il cavo d'alimentazione è danneggiato. Potrebbe verificarsi uno shock elettrico. Un cavo d'alimentazione danneggiato deve essere sostituito dal servizio post-vendita o da persone aventi le stesse qualifiche per evitare qualsiasi pericolo.

ATTENZIONE – Staccare l'apparecchio dalla rete prima di procedere a qualsiasi intervento.

ATTENZIONE – Fare attenzione che i bambini non possano giocare con l'apparecchio. Tenere le mani e qualsiasi oggetto estraneo lontano dalle aperture e dalle parti mobili.

ATTENZIONE – L'uso, la pulizia o la manutenzione di questo apparecchio da parte di bambini di età inferiore agli otto anni o di persone con capacità fisiche, psichiche o sensoriali ridotte o di persone prive dell'esperienza e del know-how necessari è possibile solo sotto la supervisione di un adulto responsabile e dopo aver ricevuto le necessarie istruzioni affinché sia garantita una manipolazione sicura e si evitino rischi e pericoli. Il presente apparecchio deve restare al di fuori della portata dei bambini.

ATTENZIONE – I prodotti chimici possono provocare ustioni interne ed esterne. Per evitare la morte, lesioni gravi o danni materiali: indossare dispositivi di protezione individuale (guanti, occhiali, maschera, ecc.) durante la manutenzione di questo apparecchio. Il presente apparecchio deve essere installato in un ambiente sufficientemente ventilato.

ATTENZIONE – Utilizzare solo parti di ricambio originali Hayward.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

REGISTRAZIONE

Grazie per avere scelto Hayward. Il presente manuale contiene importanti informazioni in merito al funzionamento e alla manutenzione dell'unità. Conservare come riferimento.

PER REGISTRARE IL PRODOTTO NEL NOSTRO DATABASE, VISITARE IL SITO:

Inserire le seguenti informazioni per praticità:

1) Data acquisto
2) Nome completo ____
3) Indirizzo
4) Codice postale
5) Indirizzo e-mail
6) Numero articolo____ Numero di serie____
7) Rivenditore piscina
8) Indirizzo
9) Codice postale____ Paese____

Nota

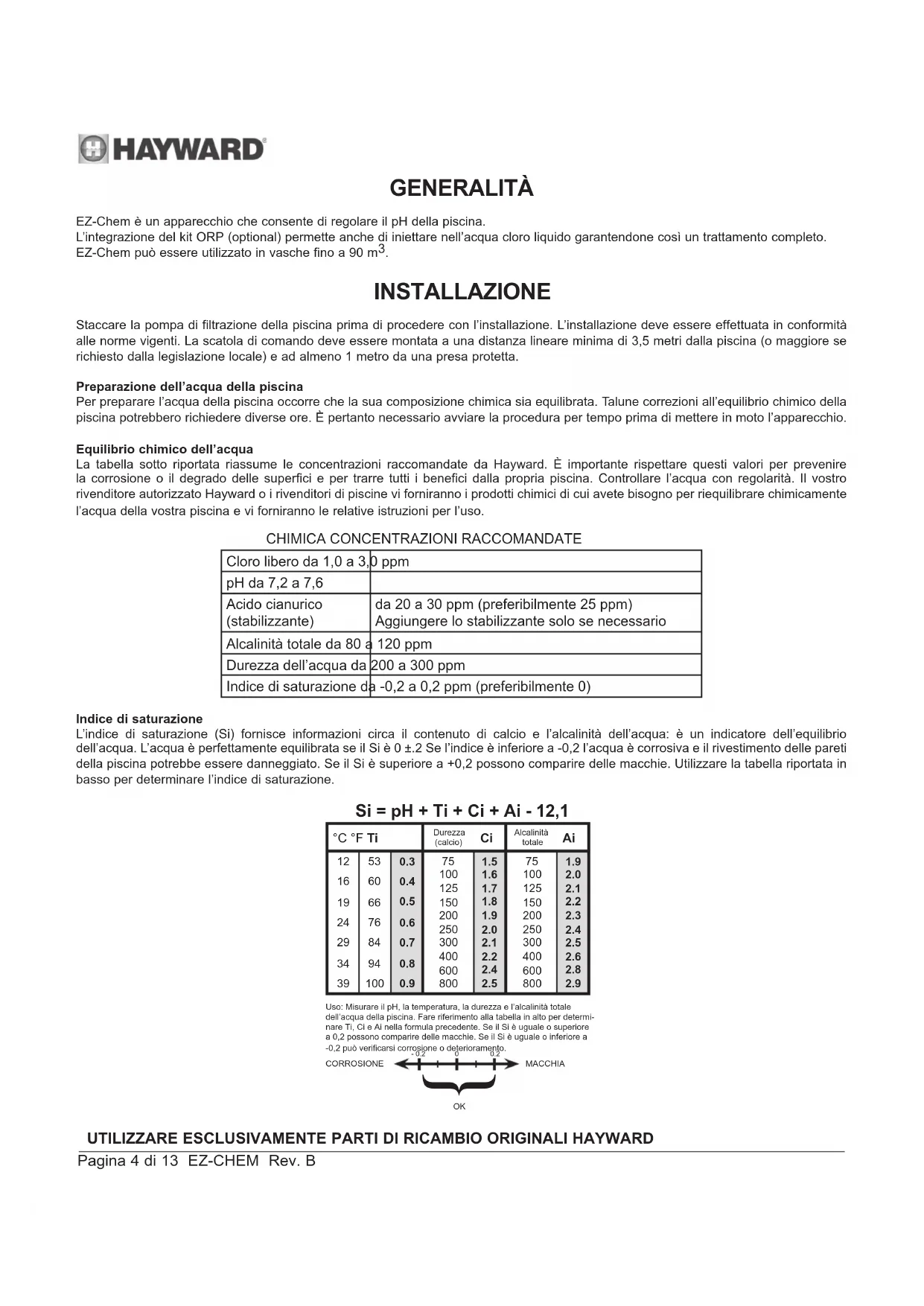

GENERALITÀ

EZ-Chem è un apparecchio che consente di regolare il pH della piscina.

L'integrazione del kit ORP (optional) permette anche di iniettare nell'acqua cloro liquido garantendone così un trattamento completo.

EZ-Chem può essere utilizzato in vasche fino a 90 m³.

INSTALLAZIONE

Staccare la pompa di filtrazione della piscina prima di procedere con l'installazione. L'installazione deve essere effettuata in conformità alle norme vigenti. La scatola di comando deve essere montata a una distanza lineare minima di 3,5 metri dalla piscina (o maggiore se richiesto dalla legislazione locale) e ad almeno 1 metro da una presa protetta.

Preparazione dell'acqua della piscina

Per preparare l'acqua della piscina occorre che la sua composizione chimica sia equilibrata. Talune correzioni all'equilibrio chimico della piscina potrebbero richiedere diverse ore. È pertanto necessario avviare la procedura per tempo prima di mettere in moto l'apparecchio.

Equilibrio chimico dell'acqua

La tabella sotto riportata riassume le concentrazioni raccomandate da Hayward. È importante rispettare questi valori per prevenire la corrosione o il degrado delle superfici e per trarre tutti i benefici dalla propria piscina. Controllare l'acqua con regolarità. Il vostro rivenditore autorizzato Hayward o i rivenditori di piscine vi forniranno i prodotti chimici di cui avete bisogno per riequilibrare chimicamente l'acqua della vostra piscina e vi forniranno le relative istruzioni per l'uso.

CHIMICA CONCENTRAZIONI RACCOMANDATE

Cloro libero da 1,0 a 3,0 ppm
pH da 7,2 a 7,6
Acido cianurico (stabilizzante)	da 20 a 30 ppm (preferibilmente 25 ppm)Aggiungere lo stabilizzante solo se necessario
Alcalinità totale da 80 a	120 ppm
Durezza dell'acqua da	200 a 300 ppm
Indice di saturazione da	-0,2 a 0,2 ppm (preferibilmente 0)

Indice di saturazione

L'indice di saturazione (Si) fornisce informazioni circa il contenuto di calcio e l'alcalinità dell'acqua: è un indicatore dell'equilibrio dell'acqua. L'acqua è perfettamente equilibrata se il Si è 0 ±.2 Se l'indice è inferiore a -0,2 l'acqua è corrosiva e il rivestimento delle pareti della piscina potrebbe essere danneggiato. Se il Si è superiore a +0,2 possono comparire delle macchie. Utilizzare la tabella riportata in basso per determinare l'indice di saturazione.

Si = pH + Ti + Ci + Ai - 12,1

°C °F Ti			Durezza (calcio)	Ci	Alcalinità totale	Ai
12	53	0.3	75	1.5	75	1.9
16	60	0.4	100	1.6	100	2.0
			125	1.7	125	2.1
19	66	0.5	150	1.8	150	2.2
24	76	0.6	200	1.9	200	2.3
			250	2.0	250	2.4
29	84	0.7	300	2.1	300	2.5
34	94	0.8	400	2.2	400	2.6
			600	2.4	600	2.8
39	100	0.9	800	2.5	800	2.9

Uso: Misurare il pH, la temperatura, la durezza e l'alcalinità totale dell'acqua della piscina. Fare riferimento alla tabella in alto per determinare Ti, Ci e Ai nella formula precedente. Se il Si è uguale o superiore a 0,2 possono comparire delle macchie. Se il Si è uguale o inferiore a -0,2 può verificarsi corrosione o deterioramento.

CORROSIONE 0.2 0 0.2 MACCHIA OK

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

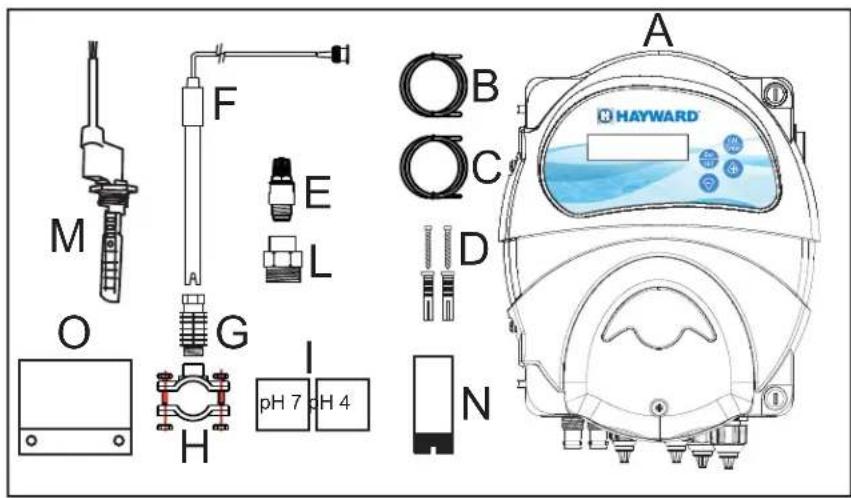

Composizione

EZ-Chem

A Scatola EZ-Chem

B Tubo d'aspirazione flessibile in PVC trasparente (4 m ∅4x6).

C Tubo per l'iniezione in PE bianco semi-rigido (5 m ∅4x6).

D Kit di montaggio(verificare che vi siano tutte le viti).

E Valvola di iniezione (3/8" GAS)

F Sonda pH

G Porta-sonda

H (3) x collari di presa in carico per l'iniezione dell'acido, il sensore di portata e la sonda pH

I Soluzioni tampone pH 7 e pH 4

L Reduzioni per la valvola di iniezione

M Sensore di portata

N Zavorra per tubo d'aspirazione

O Piacca di fissaggio

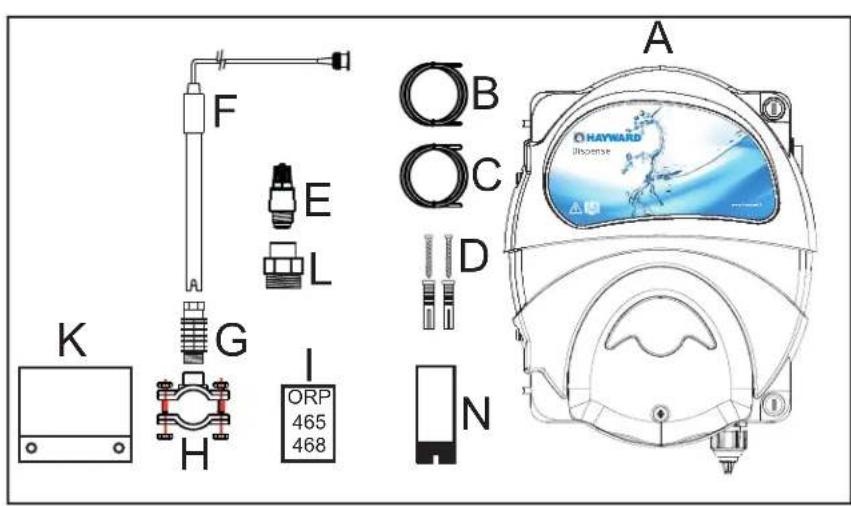

Kit ORP per EZ-Chem (optional)

A Scatola della pompa peristaltica

B Tubo d'aspirazione flessibile in PVC trasparente (4 m ∅4x6).

C Tubo per l'iniezione in PE bianco semi-rigido (5 m ∅4x6).

D Kit di montaggio(verificare che vi siano tutte le viti).

E Valvola di iniezione (3/8" GAS)

F Sonda ORP (redoX)

G Porta-sonda

H (2) x collari di presa in carico per l'iniezione dell'acido e la sonda ORP

I Soluzione di calibrazione ORP 465 / 468

K Placca di fissaggio

L R duzioni per la valvola di iniezione

N Zavorra per tubo d'aspirazione

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

HAYWARD®

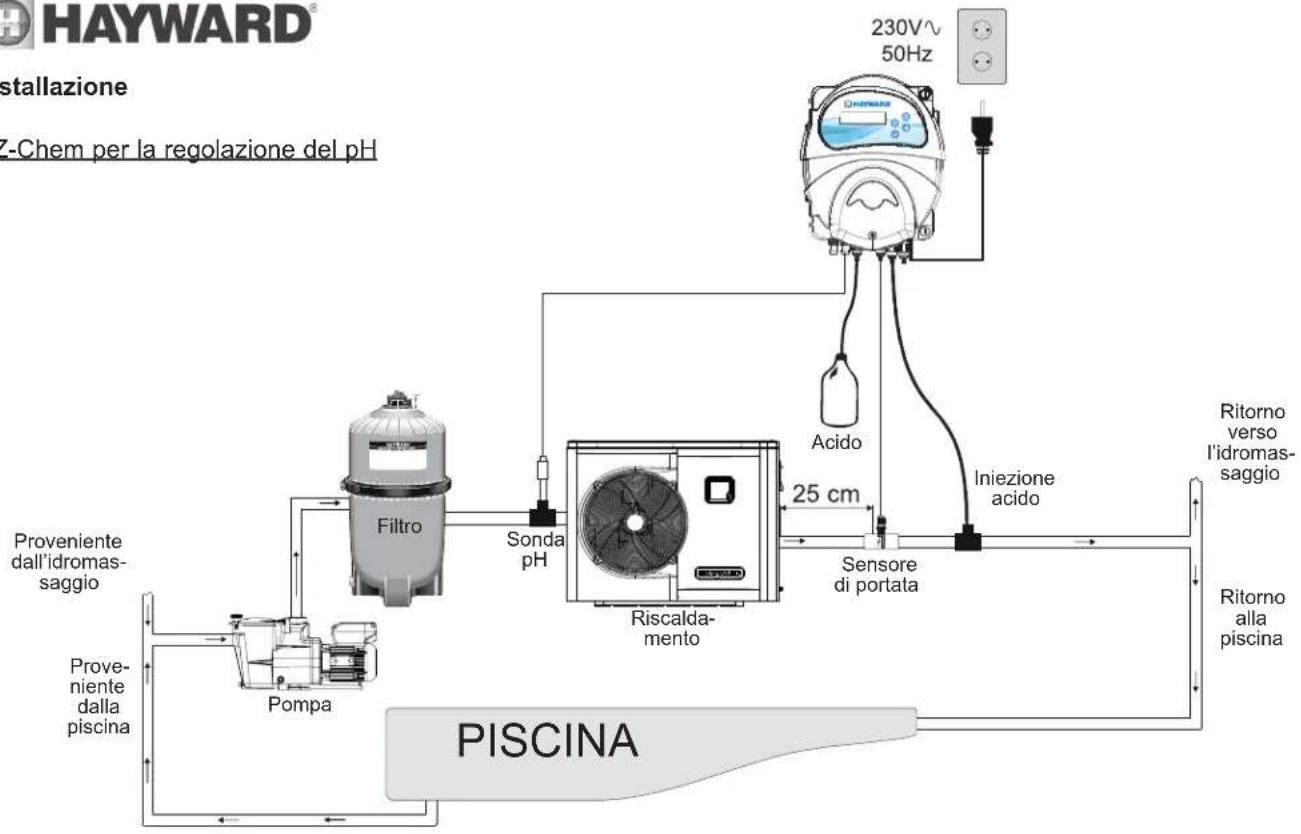

Installazione


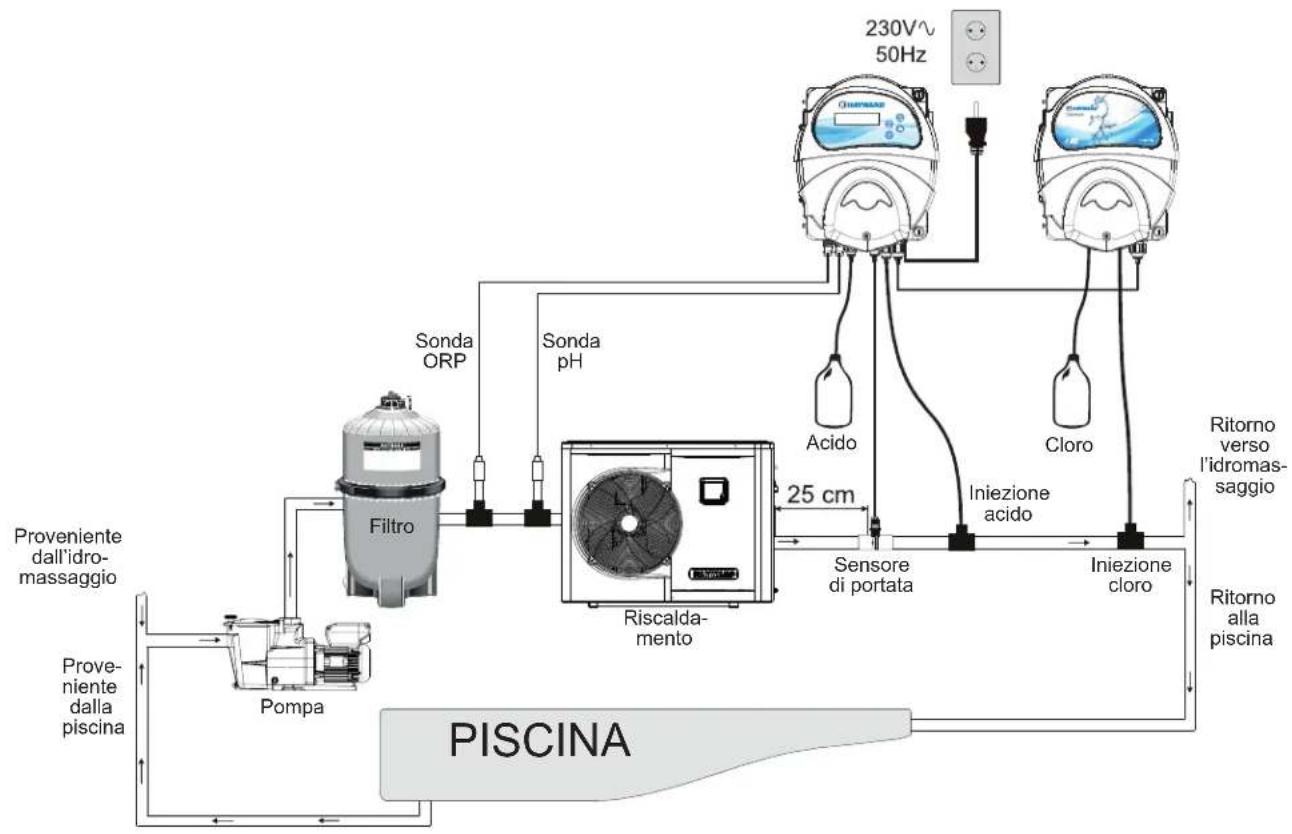

EZ-Chem con kit ORP per regolare il pH e iniettare cloro liquido.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

ATTENZIONE – I prodotti chimici possono provocare ustioni interne ed esterne. Per evitare la morte, lesioni gravi e/o danni materiali: indossare dispositivi di protezione individuale (guanti, occhiali, maschera, ecc.) durante la manutenzione di questo apparecchio. Il presente apparecchio deve essere installato in un ambiente sufficientemente ventilato.

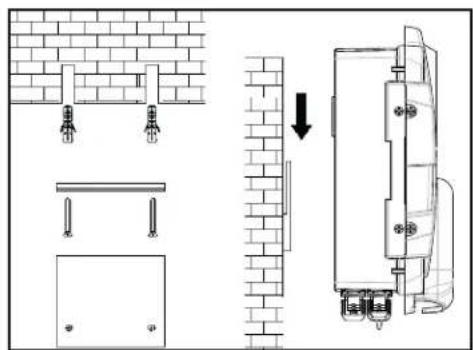

Fissare al muro la scatola (o le due scatole se è presente anche il kit ORP optional) tramite l'apposito kit in dotazione. La scatola deve essere installata nel locale tecnico (secco, temperato, ventilato). Attenzione: i vapori dell'acido e/o del cloro possono danneggiare irrimediabilmente l'apparecchio. Di conseguenza, trovare la giusta collocazione per il serbatoio dei prodotti destinati al trattamento.

Il sensore di portata deve essere installato sul condotto di ritorno in linea diretta e a monte dell'iniezione dei prodotti per il trattamento. Lasciare una sezione diritta di 25 cm prima del sensore di portata. Innanzitutto realizzare un foro nella canalizzazione per permettere il passaggio del sensore di portata. Avvitare il sensore di portata (M) nel collare di presa in carico (H) facendo attenzione a garantire la tenuta stagna con del nastro teflon. Successivamente installare il collare sulla canalizzazione. Rispettare il senso di funzionamento del sensore affinché questo scatti in funzione della portata della pompa di filtrazione.

Le sonde devono essere installate sulla canalizzazione di uscita del filtro al fine di proteggerle da eventuali detriti. Innanzitutto realizzare un foro nella canalizzazione per permettere il passaggio della sonda. Fissare il collare di presa in carico e installare le sonde nel collare (H) con il porta-sonda (G) previsto a tale scopo. Per funzionare, le sonde devono essere disposte in verticale con il cavo rivolto verso l'alto. Le sonde devono essere sempre umide. Se le sonde si asciugano, saranno completamente fuori uso (danno non coperto da garanzia).

Il sistema di iniezione dei prodotti per il trattamento dell'acqua deve essere collegato sulla linea di ritorno dell'acqua, a valle di tutti gli altri impianti (riscaldamento, ecc.). Innanzitutto realizzare un foro nella canalizzazione per permettere il passaggio del prodotto per il trattamento. Installare il collare di presa in carico (H) e avvitarci la valvola di iniezione (E) per mezzo dell'adattatore (L) in dotazione. Garantire la tenuta stagna con nastro teflon.

Collegare la sonda pH al connettore BNC corrispondente.

Collegare la sonda ORP/RedoX al connettore BNC corrispondente (se è presente l'opzione ORP).

Specifiche tecniche

Tensione d'alimentazione	230 V ^ 50 Hz
Potenza EZ-Chem 12 W
Potenza EZ-Chem + kit ORP 18 W
Indice di protezione IP65
Portata pompa/e 1,5 l/h
Pressione massima 1,5 bar
Volume max. della vasca 90 m	3
Intervalli di misurazione del pH da 6.0	a 9.0 pH
Intervalli di misurazione ORP da 0 a	+1000 mV
Precisione della misurazione	±0,1 pH ; ±10 mV

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

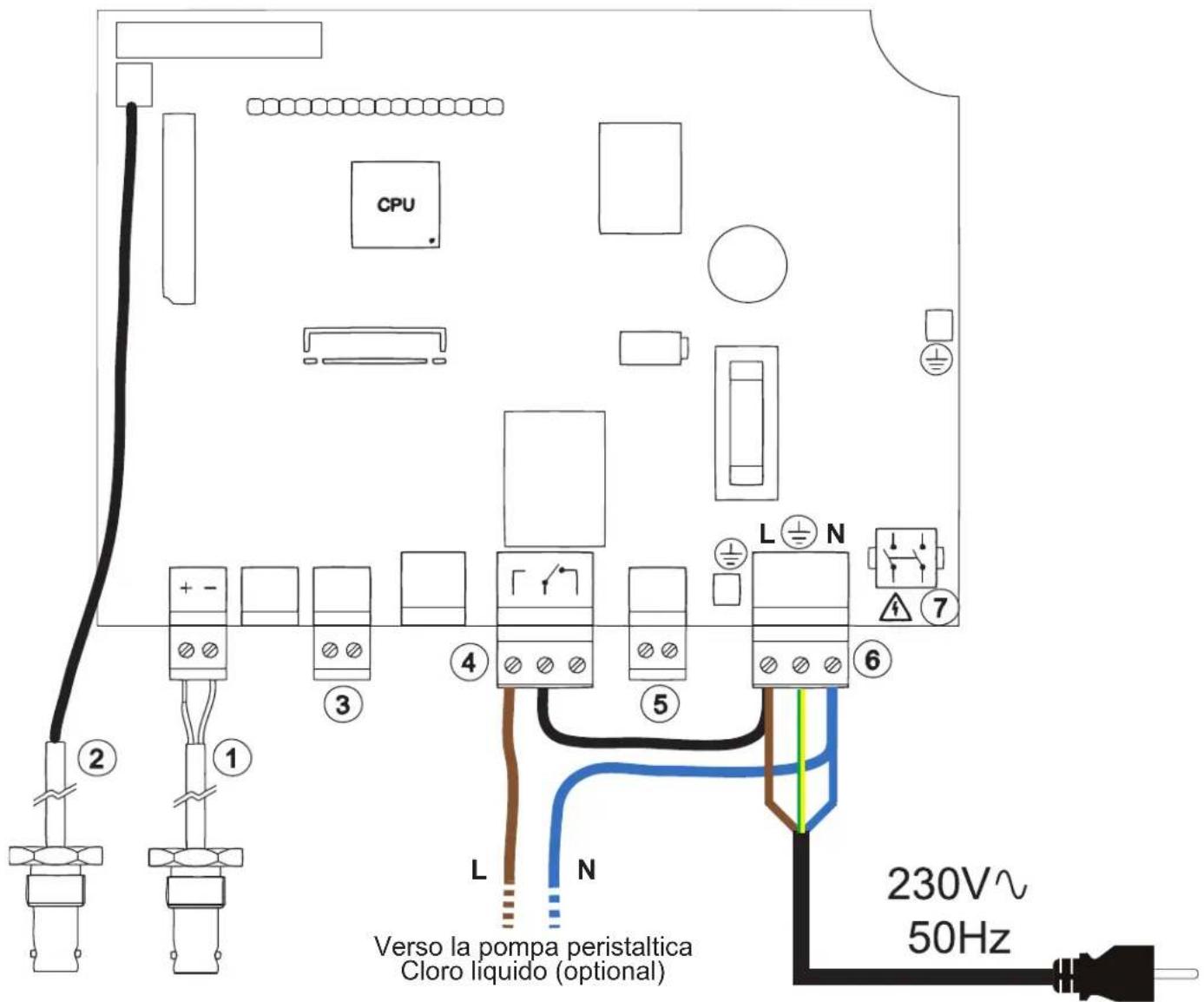

Collegamento elettrico

CPU L N 4 6 230V~ 50Hz L N Verso la pompa peristaltica Cloro liquido (optional)

1 Presa BNC per la sonda pH
2 Presa BNC per la sonda ORP. Collegare soltanto se è presente il kit ORP optional (la sonda è contenuta nel kit ORP).
3 Collegamento del sensore serbatoio vuoto (optional).
4 Collegamento della pompa peristaltica per l'iniezione di cloro liquido (soltanto se è presente l'opzione ORP). Collegare la fase della morsettiera 6 con il morsetto di destra della morsettiera 4 per realizzare la derivazione. Dopo aver collegato il neutro della pompa peristaltica al neutro della morsettiera 6, collegare la fase sul morsetto di sinistra della morsettiera 4.
5 Connessione del sensore di portata. Collegare soltanto i fili blu e marrone. Non collegare il filo nero.
6 Connessione dell'alimentazione principale (230V\~ 50Hz) conforme alla normativa locale in vigore.
7 Interruttore ON/OFF posto sul lato destro della scatola.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

CONFIGURAZIONE

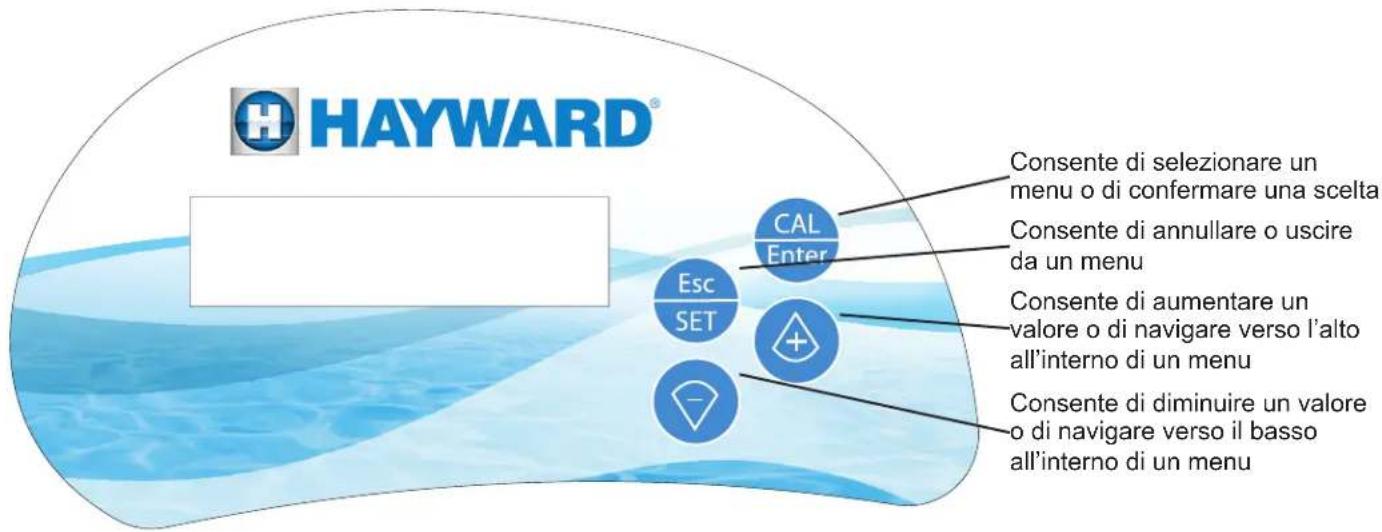

HAYWARD® Consente di selezionare un menu o di confermare una scelta Consente di annullare o uscire da un menu Consente di aumentare un valore o di navigare verso l'alto all'interno di un menu Consente di diminuire un valore o di navigare verso il basso all'interno di un menu

Per configurare l'apparecchio premere contemporaneamente su CAL Enter e Esc SET per 5 secondi, al termine dei quali comparirà la visualizzazione seguente Menu Configurazione.

Impostazione della lingua

Menu Configurazione

premere

poi accedere con

Selezionare la lingua con

e confermare con .

Impostazione del sensore di portata

Menu Configurazione

premere

e infine accedere con

Il parametro deve obbligatoriamente essere su ON.

Questo parametro non deve mai trovarsi su OFF.

ATTENZIONE – L'iniezione di un prodotto per il trattamento, quando la pompa di filtrazione è ferma, può provocare ini materiali irreversibili e/o gravi lesioni.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

HAYWARD®

Impostazione della modalità di trattamento

Con il presente apparecchio è possibile regolare:

• solo pH: modalità pH
• solo disinfettante (ORP): modalità Redox
• pH e disinfettante (ORP): modalità pH+Rx

La modalità Redox o pH+Redox può essere attivata soltanto con l'opzione ORP venduta separatamente. Se non si è in possesso dell'opzione ORP impostare l'apparecchio sulla modalità solo pH.

Per selezionare la modalità di trattamento:

Menu Configurazione

premere e poi accedere con

Selezionare la modalità di trattamento con o e confermare con .

Impostazione del setpoint pH

L'apparecchio deve trovarsi in modalità pH o pH+Rx.

Menu Configurazione

premere 3 volte e poi accedere con

Regolare il setpoint pH con o e confermare con . Idealmente il valore del pH deve essere impostato fra 7.2 e 7.6.

Impostazione del setpoint ORP (esclusivamente con l'opzione ORP)

L'apparecchio deve trovarsi in modalità pH+Rx.

Menu Configurazione

premere 5 volte e poi accedere con

Regolare il setpoint ORP o e confermare con .

Idealmente il valore ORP deve essere impostato fra 650 e 850.

Nota: per registrare il setpoint ORP è sufficiente premere 2 volte in «modalità Redox».

Adescamento delle pompe

Tenere premuto il pulsante per adescare la pompa pH.

Tenere premuto il pulsante per adescare la pompa del disinfettante (cloro) (esclusivamente con l'opzione ORP).

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

HAYWARD®

Calibrazione delle sonde

Sonda pH

Dotarsi di soluzioni tampone pH 7 e pH 4 (controllare la data di scadenza).

Sciacquare la sonda passandola sotto l'acqua del rubinetto prima di immergerla nella soluzione di pH 7.

Tenere premuto il pulsante finché non compare il menu Calib. Pompa Calibr Sonda pH poi confermare con CAL Enter

Viene visualizzato il menu Premere CAL Sol Tamp. 7 pH

Immergere la sonda nella soluzione tampone di pH 7 e premere CAL Enter

Attendere la fine del conteggio (60s) finché non viene visualizzato Qualità 100% Sol Tamp. 7 pH

Se la qualità della misurazione non è al 100%, ripetere la calibrazione o sostituire la sonda.

Sciacquare la sonda passandola sotto l'acqua del rubinetto prima di immergerla nella soluzione di pH 4.

Premere il pulsante CAL Enter

Viene visualizzato il menu Premere CAL Sol Tamp. 4 pH

Immergere la sonda nella soluzione tampone di pH 4 e premere CAL Enter

Attendere la fine del conteggio (60s) finché non viene visualizzato Qualità 100% Sol.Tamp. 4 pH

Se la qualità della misurazione non è al 100%, ripetere la calibrazione o sostituire la sonda.

Sonda ORP (esclusivamente con l'opzione ORP)

Dotarsi della soluzione di calibrazione 465 / 468 mV (controllare la data di scadenza).

Sciacquare la sonda passandola sotto l'acqua del rubinetto prima di immergerla nella soluzione tampone 465 / 468 mV.

Dopo aver calibrato la sonda pH premere CAL Enter

A questo punto compare la visualizzazione seguente Calib. Pompa Calibr Sonda Rx, confermare con CAL Enter

Viene visualizzato il menu 465 mV Premere CAL

Immergere la sonda nella soluzione di calibrazione 465 / 468 mV e premere CAL Enter

Attendere la fine del conteggio (60s) finché non viene visualizzato Qualità 100% Sol.Tamp. 465 mV poi confermare con CAL Enter

Se la qualità della misurazione non è al 100%, ripetere la calibrazione o sostituire la sonda.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

HAYWARD®

Presentazione completa della configurazione - Panoramica dei diversi parametri

Dal display Menu Configurazione premere

Tempo OFA pH Off

premere - per impostare il tempo oltre il quale l'apparecchio entrerà in stato di allarme.

se non viene raggiunto il setpoint pH (OFA). Selezionare il tempo (o off per default) con o e confermare

con CAL Enter

Premere per ottenere Tipo Setpoint pH Acido e premere per impostare il tipo di correttore (acido (pH-) o alcalino (pH+)), poi confermare con CAL Enter

Premere per ottenere Setpoint pH 7.4 pH e premere per impostare il setpoint pH.

tramite o. e confermare con . Idealmente il valore del pH deve essere impostato fra 7.2 e 7.6.

Se è stato collegato il kit ORP (modalità pH+Rx), premere per visualizzare Tempo OFA RX Off e premere per

impostare il tempo oltre il quale l'apparecchio entrerà in stato d'allarme se non viene raggiunto il setpoint ORP (Redox) (OFA).

Selezionare il tempo (o off per default) con o e confermare con . CAL Enter

Premere per ottenere Setpoint RX 750 mV e premere per impostare il setpoint ORP (Redox)

tramite o e confermare con . Idealmente il valore ORP deve essere impostato fra 650 e 850.

Ripristinare i parametri di fabbrica

Spegnere e riaccendere l'apparecchio premendo contemporaneamente i pulsanti e. Viene visualizzato il menu Init. default Si . Premere per confermare.

L'apparecchio ha recuperato ora la configurazione di fabbrica.

Per configurazione di fabbrica si intende:

modalità di trattamento: solo pH

lingua: francese

setpoint pH: 7.4

tipo di correttore: acido

allarme OFA pH: off

sensore di portata on

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

Guida alla soluzione dei problemi

Siccome la maggior parte dei problemi di funzionamento sono dovuti a uno squilibrio chimico consigliamo di controllare l'acqua prima di manipolare qualsiasi prodotto (cfr. equilibrio chimico dell'acqua).

Testo Allarme Possibili cause Raccomandazioni Interventi
"Flusso" lampeggia Portata dell'acqua insufficiente o assente		Controllare il funzionamento del sensore di portata, se il contatto è chiuso, la parola «FLUSSO» è fissa, altrimenti lampeggia	L'errore scompare automaticamente una volta risolto il problema
		Controllare il buon funzionamento della pompa di filtrazione
		Controllare gli intervalli di funzionamento sull'orologio di programmazione
		Assicurarsi che tutte le valvole siano aperte
		Assicurarsi che l'acqua circoli liberamente nelle canalizzazioni
AlrOFA (pH)	Tempo di impostazione troppo corto	Incrementare il tempo di allarme pH OFA (da 20 a 240 minuti)	Premere CAL Enter per eliminare l'erroreOppure parametrare l'allarme OFA pH su OFF
	Serbatoio dell'acido vuoto Sostituire il serbatoio dell'acido
	Tubo per l'iniezione rigido ostruito o pinzato	Ispezionare il tubo per l'iniezione dell'acido e, se necessario, sostituirlo
	Problemi alla pompa peristaltica	Verificare il corretto funzionamento della pompa, premere il pulsante (+) per forzarne il funzionamento e, se necessario, sostituirla
		Ispezionare la membrana e, se necessario, sostituirla
	Problemi di lettura del pH o pH instabile Controllare l'equilibrio dell'acqua e ricalibrare la sonda pH
StopOFA (pH)	Il livello di pH non è stato raggiunto dopo 3 cicli	Consultare le raccomandazioni AlrOFA pH	Premere CAL Enter per eliminare l'errore
AlrOFA (Rx)	Tempo di impostazione troppo corto	Incrementare il tempo di allarme Redox OFA (da 20 a 240 minuti)	Premere CAL Enter per eliminare l'erroreOppure parametrare l'allarme OFA Rx su OFF
	Serbatoio del cloro vuoto Sostituire il serbatoio del cloro liquido
	Tubo per l'iniezione rigido ostruito o pinzato	Ispezionare il tubo per l'iniezione del cloro e, se necessario, sostituirlo
	Problemi alla pompa peristaltica	Verificare il corretto funzionamento della pompa, premere il pulsante (-) per forzarne il funzionamento e, se necessario, sostituirla
		Ispezionare la membrana e, se necessario, sostituirla
	Problemi di lettura redox Controllare l'equilibrio dell'acqua e ricalibrare la sonda ORP
StopOFA (Rx)	Il livello di Redox non è stato raggiunto dopo 3 cicli	Consultare le raccomandazioni AlrOFA Rx	Premere CAL Enter per eliminare l'errore
Parameter Error Errore sistema		Ripristinare i parametri per default	N/A
		Problema elettronico, sostituire l'apparecchio
Errore 7 pH	Problema di calibrazione della sonda pH Riavviare la calibrazione		L'errore scompare automaticamente una volta risolto il problema
	Sonda pH difettosa	Controllare il collegamento fra la sonda pH e il connettore BNC sulla scatola, controllare la sonda e il cavo
	Soluzione tampone pH scaduta Prendere una nuova soluzione
Errore 4 pH	Problema di calibrazione della sonda pH Riavviare la calibrazione
	Sonda pH difettosa	Controllare il collegamento fra la sonda pH e il connettore BNC sulla scatola, controllare la sonda e il cavo
	Soluzione tampone pH scaduta Prendere una nuova soluzione
Errore 465 mV	Problema di calibrazione della sonda Rx	Riavviare la calibrazione
	Sonda Rx difettosa	Controllare il collegamento fra la sonda Rx e il connettore BNC sulla scatola, controllare la sonda e il cavo
	Soluzione tampone Rx scaduta	Prendere una nuova soluzione

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

GARANTIE LIMITÉE

Tutti i prodotti HAYWARD sono garantiti contro i difetti di produzione o i difetti sul materiale per un periodo di 2 anni dalla data d'acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere accompagnata da una prova d'acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale.

HAYWARD si riserva la scelta se riparare o sostituire i prodotti difettosi a condizione che questi siano stati utilizzati secondo le istruzioni riportate nel manuale d'uso, non siano stati modificati e non presentino parti e componenti non originali. La presente garanzia non copre i danni dovuti al gelo o all'azione di prodotti chimici. Ogni altro costo (trasporto, manodopera, ecc.) è escluso dalla presente garanzia.

HAYWARD non è da ritenersi responsabile per qualsiasi danno, diretto o indiretto, derivante da un'installazione non corretta, da collegamenti erronei o da un uso improprio del prodotto.

Per usufruire della presente garanzia e richiedere un intervento di riparazione o sostituzione di un articolo, contattare il proprio rivenditore.

Nessun prodotto può essere rinviato direttamente in fabbrica senza la nostra preliminare autorizzazione.

Le parti usurabili non sono coperte da garanzia.
