Produkttyp	Dosierpumpe für Pools
Marke	Hayward
Modell	EZChem
Versorgungsspannung	230 V~ 50 Hz
Leistung	12 W (EZ-Chem allein) / 18 W (mit ORP-Kit)
Schutzart	IP65
Pumpenförderleistung	1,5 l/h
Maximaler Druck	1,5 bar
Maximales Beckenvolumen	90 m³
pH-Messbereich	6,0 bis 9,0 pH
ORP-Messbereich	0 bis +1000 mV
Messgenauigkeit	±0,1 pH; ±10 mV
Hauptfunktionen	Automatische pH-Regelung und optional flüssiges Chlor (über ORP-Kit)
Behandlungsmodi	nur pH, nur Redox, pH+Redox
Durchflusswächter	Ja, integriert (Parameter muss auf On stehen)
Kalibrierung der Sonden	pH-Sonde: Pufferlösungen pH 7 und pH 4; ORP-Sonde: Lösung 465/468 mV
Art des Korrekturmittels	Säure (pH-) oder Lauge (pH+)
Materialien	Gehäuse aus Kunststoff, Schläuche aus PVC und PE
Wartung	Regelmäßige Reinigung der Sonden, Überprüfung der Schläuche, Verwendung von Originalteilen
Schutz und Sicherheit	IP65, automatische Abschaltung bei Störung, Durchflusswächter erforderlich, Verwendung von Originalteilen von Hayward
Garantie	2 Jahre gegen Herstellungsfehler (ausgenommen Verschleißteile)

Häufig gestellte Fragen - EZChem HAYWARD

Wie installiere ich den EZChem?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Befestigen Sie das Gehäuse an der Wand in einem trockenen, belüfteten Technikraum, mindestens 3,5 m vom Pool entfernt. Installieren Sie den Durchflusswächter an der Rücklaufleitung vor der Injektion. Die Sonden müssen senkrecht, Kabel nach oben, und stets feucht gehalten werden. Die Injektion der Produkte erfolgt zuletzt an der Rücklaufleitung.

Wie kalibriere ich die pH-Sonde?

Spülen Sie die Sonde mit Leitungswasser. Tauchen Sie sie in die Pufferlösung pH 7, dann halten Sie die Taste - gedrückt, bis das Kalibrierungsmenü erscheint. Folgen Sie den Anweisungen auf dem Bildschirm (drücken Sie CAL Enter, warten Sie 60 s). Wiederholen Sie mit der Lösung pH 4. Die Qualität muss 100% betragen.

Wie kalibriere ich die ORP-Sonde?

Nach der Kalibrierung der pH-Sonde tauchen Sie die ORP-Sonde in die Kalibrierungslösung 465/468 mV. Drücken Sie CAL Enter, warten Sie 60 Sekunden. Die Qualität muss 100% betragen. Verwenden Sie nicht abgelaufene Lösungen.

Was bedeutet der blinkende Alarm 'Durchfluss'?

Dies weist auf einen unzureichenden oder fehlenden Wasserdurchfluss hin. Überprüfen Sie, ob die Filterpumpe läuft, die Ventile geöffnet sind und der Durchflusswächter korrekt installiert ist. Der Fehler verschwindet automatisch, wenn der Durchfluss wiederhergestellt ist.

Was tun bei Alarm 'AlrOFA pH'?

Dieser Alarm bedeutet, dass der pH-Wert den Sollwert nicht innerhalb der vorgegebenen Zeit erreicht hat. Überprüfen Sie den Säurestand, den Zustand des Injektionsschlauches und die Funktion der Schlauchpumpe. Sie können die Alarmzeit verlängern oder CAL Enter drücken, um den Alarm zu löschen.

Wie ändere ich den Behandlungsmodus?

Drücken Sie gleichzeitig CAL Enter und Esc SET für 5 Sekunden, um zu den Einstellungen zu gelangen. Navigieren Sie zur Einstellung des Behandlungsmodus und wählen Sie zwischen Modus pH, Modus Redox oder Modus pH+Rx (letzteres erfordert das ORP-Kit). Bestätigen Sie mit CAL Enter.

Wie stelle ich den pH-Sollwert ein?

Navigieren Sie in den Konfigurationseinstellungen, drücken Sie 3-mal auf den Abwärtspfeil, um 'pH-Sollwert' zu erreichen. Stellen Sie mit den Pfeiltasten den Idealwert zwischen 7,2 und 7,6 ein und bestätigen Sie mit CAL Enter.

Wie entlüfte ich die Pumpen?

Zum Entlüften der pH-Pumpe halten Sie die Taste '+' gedrückt. Für die Chlorpumpe (ORP-Option) halten Sie die Taste '-' gedrückt. Dadurch wird die Luft entfernt und die Injektion gestartet.

Wie stelle ich die Werkseinstellungen wieder her?

Schalten Sie das Gerät aus und dann wieder ein, während Sie gleichzeitig die Tasten '+' und '-' gedrückt halten. Das Menü 'R.A.Z Defaut Oui' erscheint, drücken Sie CAL Enter zur Bestätigung. Die Werkseinstellungen werden wiederhergestellt.

Welche Chemikalien verwenden?

Verwenden Sie für die Poolbehandlung geeignete Produkte: Salzsäure oder Trockensäure zur Senkung des pH-Werts, und Javelwasser oder flüssiges Chlor zur Desinfektion (wenn ORP-Kit). Beachten Sie die empfohlenen Konzentrationen: freies Chlor 1-3 ppm, pH 7,2-7,6.

BEDIENUNGSANLEITUNG EZChem HAYWARD

WARNUNG: Elektrische Gefahr. Ein Nichtbeachten der Anweisungen kann ernsthafte Verletzungen oder Tod zur Folge haben.

NUR FÜR PRIVATE SCHWIMMBÄDER VERWENDEN

⚠️ ACHTUNG – Dieses Anwenderhandbuch sowie die Anweisungen auf den Bauteilen aufmerksam lesen und beachten. Bei Nichtbeachtung kann es zu Verletzungen kommen. Dieser Dokument muss an jeden Swimmingpool-Benutzer ausgehändigt werden, der es an einem sicheren Ort aufzubewahren hat.

⚠️ ACHTUNG – Alle elektrischen Anschlüsse müssen von einem qualifizierten befugten Elektriker gemäß den im Land der Installation geltenden Normen ausgeführt werden.

F NF	C 15-100 GB BS7671:1992
D DIN VDE 0100-702 EW SIST HD 384-7-702.S2
A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990
E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	TS IEC 60364-7-702
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P RSIUEE		TR TS		IEC 60364-7-702

⚠️ ACHTUNG – Überprüfen Sie, ob das Gerät an eine 230 V-Steckdose angeschlossen ist, die gegen Kurzschlüsse gesichert ist. Das Gerät muss auch durch einen Trenntransformator oder einen Reststromschutzschalter (RCD) versorgt werden, dessen Nennrestbetriebsstrom nicht mehr als 30 mA beträgt.

⚠️ ACHTUNG – Überprüfen Sie, dass die Spannung des Stromnetzes der vom Produkt erforderten entspricht und die Versorgungskabel zur Stromversorgung des Produkts geeignet sind.

⚠️ ACHTUNG – Um das Stromschlagrisiko zu verringern, verwenden Sie zum Anschließen des Geräts an den Netzstrom keine Verlängerungskabel. Verwenden Sie eine Wandsteckdose.

⚠️ ACHTUNG – Das Gerät darf nicht verwendet werden, wenn das Netzkabel beschädigt ist. Dies könnte einen Stromschlag verursachen. Ein beschädigtes Netzkabel muss vom Kundendienst oder Personen mit ähnlicher Qualifikation ausgewechselt werden, um Gefahren zu vermeiden.

⚠️ ACHTUNG – Trennen Sie vor jeglichen Eingriffen die Verbindung zwischen Gerät und Netzstromversorgung.

⚠️ ACHTUNG – Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen können. Halten Sie Ihre Hände und jegliche Fremdkörper von den Öffnungen und beweglichen Teilen entfernt.

⚠️ ACHTUNG – Verwendung, Reinigung oder Wartung des Geräts durch mindestens 8 Jahre alte Kinder oder durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung bzw. fehlendem Fachwissen, darf nur nach Erteilung geeigneter Anweisungen und unter adäquater Überwachung eines verantwortlichen Erwachsenen erfolgen, um eine vollkommen sichere Handhabung zu garantieren und das Risiko jeglicher Gefahren auszuschließen. Dieses Gerät muss für Kinder unzugänglich aufbewahrt werden.

⚠️ ACHTUNG – Die chemischen Produkte können zu inneren oder äußeren Verbrennungen führen. Um tödliche Unfälle, schwere Verletzungen oder Materialschäden zu vermeiden: Tragen Sie bei Wartung oder Instandsetzung dieses Geräts persönliche Schutzausrüstung (Handschuhe, Brille, Maske...). Dieses Gerät muss in einem ausreichend belüfteten Raum installiert werden.

⚠️ ACHTUNG – Verwenden Sie nur Originalteile von Hayward.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

REGISTRIERUNG

Vielen Dank, dass Sie sich für Hayward entschieden haben. Dieses Handbuch enthält wichtige Informationen für Betrieb und Wartung Ihres Produkts. Bitte zur späteren Verwendung aufbewahren.

UM IHR PRODUKT IN UNSERER DATENBANK ZU REGISTRIEREN, GEHEN SIE AUF:

Zur Vereinfachung zukünftiger Bezugnahmen machen Sie bitte folgende Angaben:

1) Kaufdatum
2) Vollständiger Name ____
3) Adresse
4) Postleitzahl
5) E-Mail-Adresse
6) Teilenummer ____ Seriennummer ____
7) Schwimmbad-Verkäufer
8) Adresse
9) Postleitzahl ____ Land ____

Hinweis

ALLGEMEINES

EZ-Chem ist ein Gerät, das ermöglicht den pH-Wert Ihres Pools zu regulieren.

Wenn ein optionales ORP-Kit hinzugefügt wird, kann es gleichzeitig zum Regulieren des pH-Werts und des Einspritzens von flüssigem Chlor genutzt werden und bietet Ihnen so eine umfassende Aufbereitung.

EZ-Chem ermöglicht die Aufbereitung von Becken einer Größe von bis zu 90 m³.

INSTALLATION

Trennen Sie die Filterpumpe des Swimmingpools ab, bevor Sie die Installation beginnen. Die Installation muss gemäß den geltenden Normen des Landes in dem sie erfolgt vorgenommen werden. Der Steuerkasten muss in einer horizontalen Entfernung von mindestens 3,5 Metern (oder mehr, falls die lokalen Vorschriften dies erfordern) vom Swimmingpool und weniger als 1 Meter von einer geschützten Steckdose angebracht werden.

Aufbereitung des Wassers des Swimmingpools

Zur Aufbereitung des Wassers des Swimmingpools muss dessen chemische Zusammensetzung ausgeglichen sein. Bestimmte Anpassungen des chemischen Gleichgewichts des Swimmingpools können mehrere Stunden in Anspruch nehmen. Der Vorgang muss also gestartet werden lange bevor das Gerät eingeschaltet wird.

Chemisches Gleichgewicht des Wassers

In der nachstehenden Tabelle werden die von Hayward empfohlenen Konzentrationen zusammengefasst. Es ist wichtig, dass diese Konzentrationen beibehalten werden, um Korrosion oder Beschädigung der Oberflächen vorzubeugen und Ihren Swimmingpool vollständig zu genießen. Überprüfen Sie Ihr Wasser regelmäßig. Ihr Hayward-Vertragshändler oder die Swimmingpool-Händler liefert(n) Ihnen die zur Anpassung des chemischen Gleichgewichts Ihres Swimmingpools notwendigen Chemikalien und deren Gebrauchsanweisung.

CHEMIE EMPFOHLENE KONZENTRATIONEN
Freies Chlor 1,0 bis 3,0 ppm
pH 7,2 bis 7,6
Cyanursäure(Stabilisator)	20 bis 30 ppm (vorzugsweise 25 ppm)Stabilisator nur hinzufügen wenn notwendig
Gesamtalkalinität 80 bis 120 ppm
Härte des Wassers 200 bis 300 ppm
Sättigungsinindex -0,2 bis 0,2 (vorzugsweise 0)

Sättigungsinindex

Der Sättigungssindex (Si) informiert uns über Kalziumgehalt und Alkalinität des Wassers. Er ist ein Indikator für das Gleichgewicht des Wassers. Ihr Wasser ist richtig ausgewogen, wenn Si 0 ± 0,2 beträgt. Liegt er unter -0,2 ist das Wasser korrosiv und die Beschichtung der Swimmingpoolwände kann angegriffen werden. Liegt er über + 0,2 können Flecken auftreten. Verwenden Sie die nachstehende Tabelle, um den Sättigungssindex zu bestimmen.

Verwendung: Messen des pH-Werts des Pools, der Temperatur, der Wasserhärtte und der Gesamtalkalinität. Vorstehende Tabelle verwenden, um Ti, Ci, und Ai aus der vorstehenden Formel zu ermitteln. Falls Si 0,2 oder mehr beträgt, können Flecken auftreten. Falls Si -0,2 oder weniger beträgt, können Korrosion oder Beschädigung auftreten.

Seite 4 von 13 EZ-CHEM Ausg. B

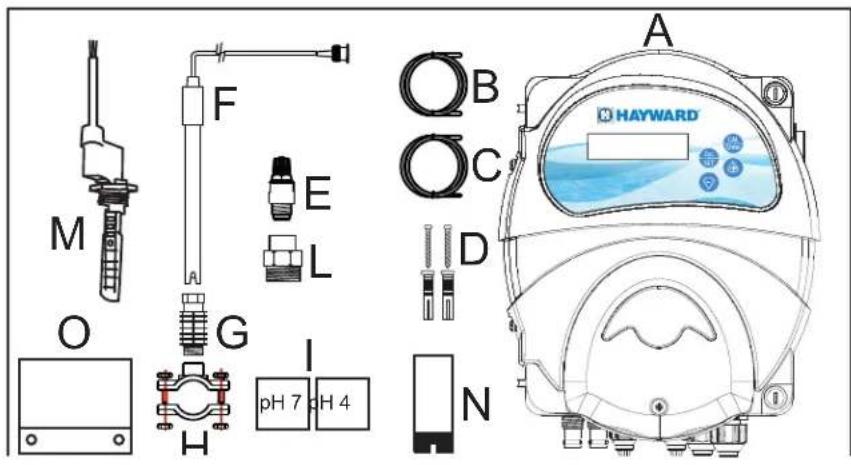

Zusammensetzung

EZ-Chem

A Gehäuse EZ-Chem.

B Flexible Ansaugleitung aus durchsichtigem PVC (4 m ∅4x6).

C Halbsteife Einspritzleitung aus weißem PE (5 m ∅4x6).

D Montagekit (Überprüfen, ob die Schrauben vorhanden sind).

E Einspritzventil (3/8" GAS).

F pH-Sonde.

G Sondenträger.

H (3) x Aufnahmeschellen zum Einspritzen von Säure, für den Durchsatzdetektor und für die pH-Sonde.

I Pufferlösungen pH 7 und pH 4.

L Reduzierungsstücke für das Einspritzventil

M Durchsatzdetektor.

N Ballast für Ansaugleitung.

O Befestigungsplatte.

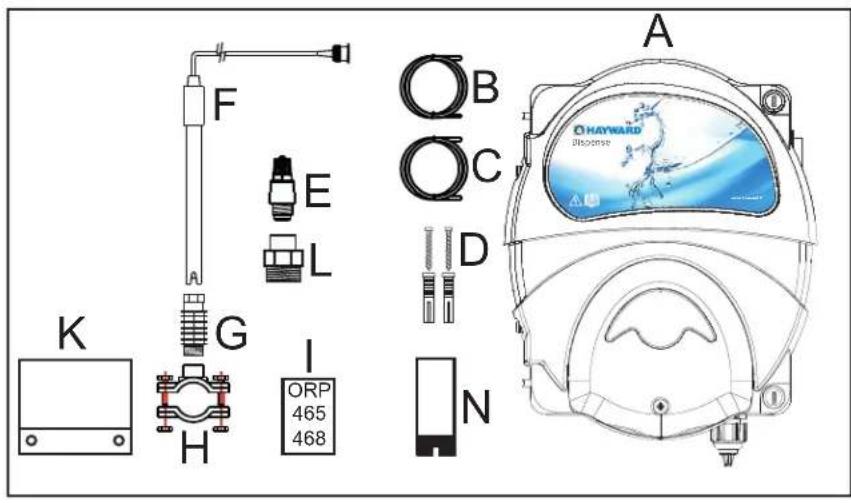

Optionales ORP-Kit für EZ-Chem

A Gehäuse der peristaltischen Pumpe.

B Flexible Ansaugleitung aus durchsichtigem PVC (4 m ∅4x6).

C Halbsteife Einspritzleitung aus weißem PE (5 m ∅4x6).

D Montagekit (Überprüfen, ob die Schrauben vorhanden sind).

E Einspritzventil (3/8" GAS).

F ORP-Sonde (Redox).

G Sondenträger.

H (2) x Aufnahmeschellen zum Einspritzen von Säure und für die ORP-Sonde.

I Kalibrierungslösung ORP 465 / 468.

K Befestigungsplatte.

L Reduzierungsstücke für das Einspritzventil

N Ballast für Ansaugleitung.

HAYWARD®

Installation

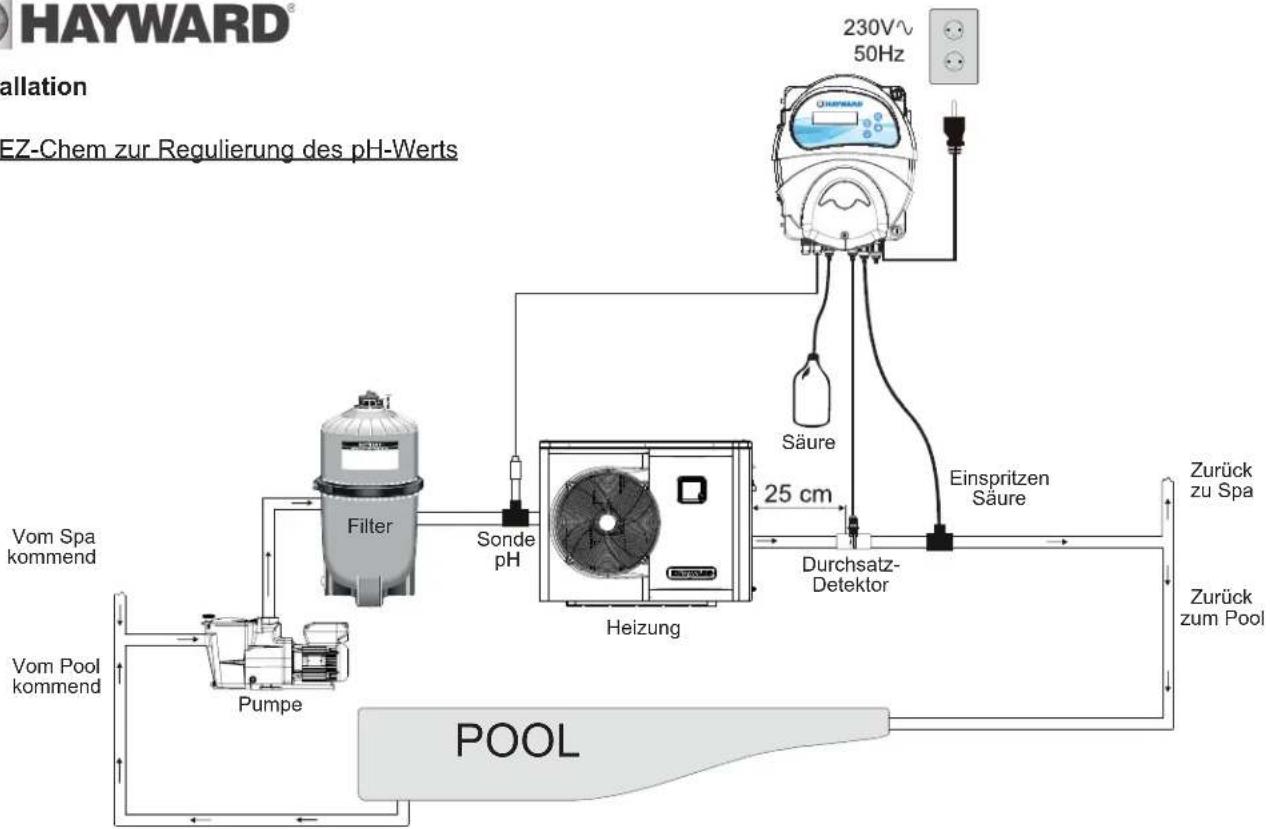

nur EZ-Chem zur Regulierung des pH-Werts


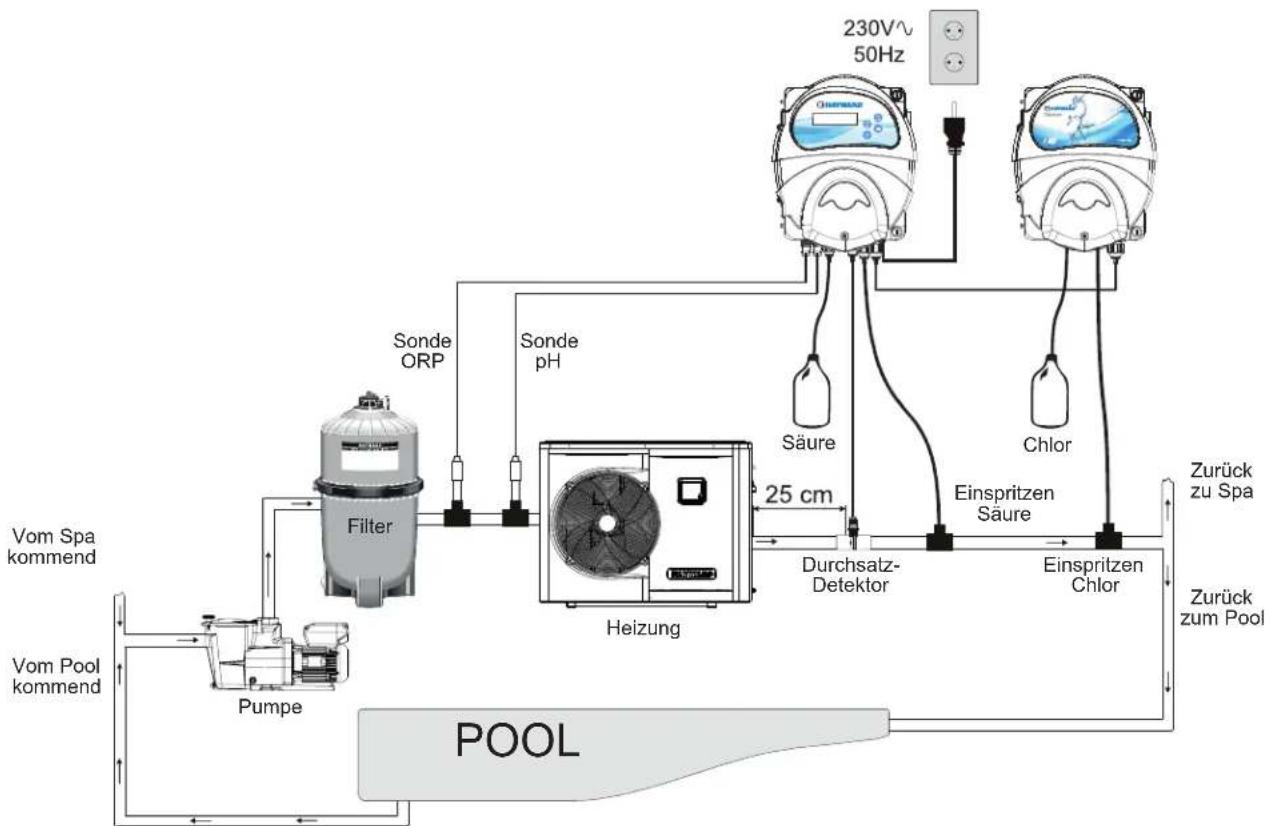

EZ-Chem mit ORP-Kit für Regulierung des pH-Werts und Einspritzen von flüssigem Chlor

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 6 von 13 EZ-CHEM Ausg. B

⚠️ ACHTUNG – Die chemischen Produkte können zu inneren oder äußeren Verbrennungen führen. Um tödliche Unfälle, schwere Verletzungen und/oder Materialschäden zu vermeiden: Tragen Sie bei Wartung oder Instandsetzung dieses Geräts persönliche Schutzausrüstung (Handschuhe, Brille, Maske ...). Es muss in einem ausreichend belüfteten Raum installiert werden.

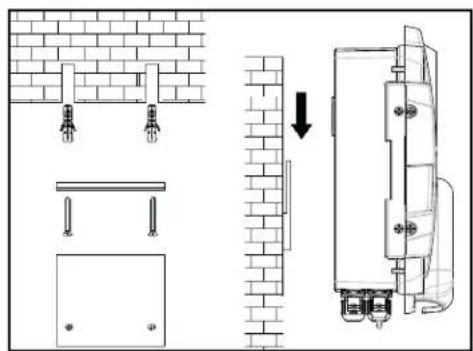

Den Kasten (oder die zwei falls Option ORP) mit Hilfe des mitgelieferten Befestigungskits an der Wand befestigen. Der Kasten muss im Technikraum installiert werden (trocken, temperiert und belüftet). Achtung, die Säure- und/oder Chlordämpfe können Ihr Gerät dauerhaft beschädigen. Positionieren Sie die Behälter mit Aufbereitungsprodukt dementsprechend.

Der Durchsatzdetektor muss an der Rückflussleitung in direkter Linie vor dem Einspritzstelle für Aufbereitungsprodukte angebracht werden. Einen geraden Abschnitt von 25 cm vor dem Durchsatzdetektor lassen. Zuvor eine Öffnung in die Kanalisation bohren, um die Durchführung des Durchsatzdetektors zu ermöglichen. Den Durchsatzdetektor (M) in der Aufnahmeschelle (H) festschrauben und dabei die Dichtigkeit mit Teflonband herstellen. Anschließend die Schelle an der Kanalisation installieren. Die Betriebsrichtung des Durchsatzdetektors berücksichtigen, damit er mit dem Durchsatz der Filterpumpe ausgelöst wird.

Die Sonden müssen an der Kanalisation des Filterausgangs installiert werden, um vor eventuellen Schmutzpartikeln geschützt zu werden. Zuvor eine Öffnung in die Kanalisation bohren, um die Durchführung der Sonde zu ermöglichen. Die Aufnahmeschelle befestigen und die Sonden mit dem dazu vorgesehenen Sondenträger (G) in der Schelle (H) installieren. Um korrekt zu funktionieren, müssen die Sonden vertikal mit dem Kabel nach oben ausgerichtet sein. Die Sonden müssen immer feucht bleiben. Lässt man die Sonden trocknen, sind sie definitiv funktionsuntüchtig (nicht von der Garantie abgedeckt).

Das Einspritzen von Aufbereitungsprodukten muss an letzter Stelle an der Wasserrücklaufleitung erfolgen, hinter jeglicher Ausrüstung (Heizung...). Zuvor eine Öffnung in die Kanalisation bohren, um die Durchführung des Aufbereitungsprodukts zu ermöglichen. Installieren Sie die Aufnahmeschelle (H) und schrauben das Einspritzventil (E) mithilfe des mitgelieferten Adapters (L) in der Aufnahmeschelle an. Nehmen Sie die verschiedenen Abdichtungen mit Teflon vor.

Schließen Sie die pH-Sonde an den entsprechenden BNC-Steckverbinder an. Schließen Sie die ORP/RedoX-Sonde an den entsprechenden BNC-Steckverbinder an (falls ORP-Option).

Technische Spezifikationen

Versorgungsspannung	230 V ^v 50 Hz
Leistung des EZ-Chem 12 W
Leistung des EZ-Chem + ORP-Kit 18	W
Schutzindex IP65
Pumpendurchsatz 1,5 l/h
Maximaler Druck 1,5 bar
Max. Pool-Volumen 90 m	3
pH-Messbereiche 6,0 bis 9,0 pH
ORP-Messbereiche 0 bis +1000 mV
Messgenauigkeit	±0,1 pH; ±10 mV

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 7 von 13 EZ-CHEM Ausg. B

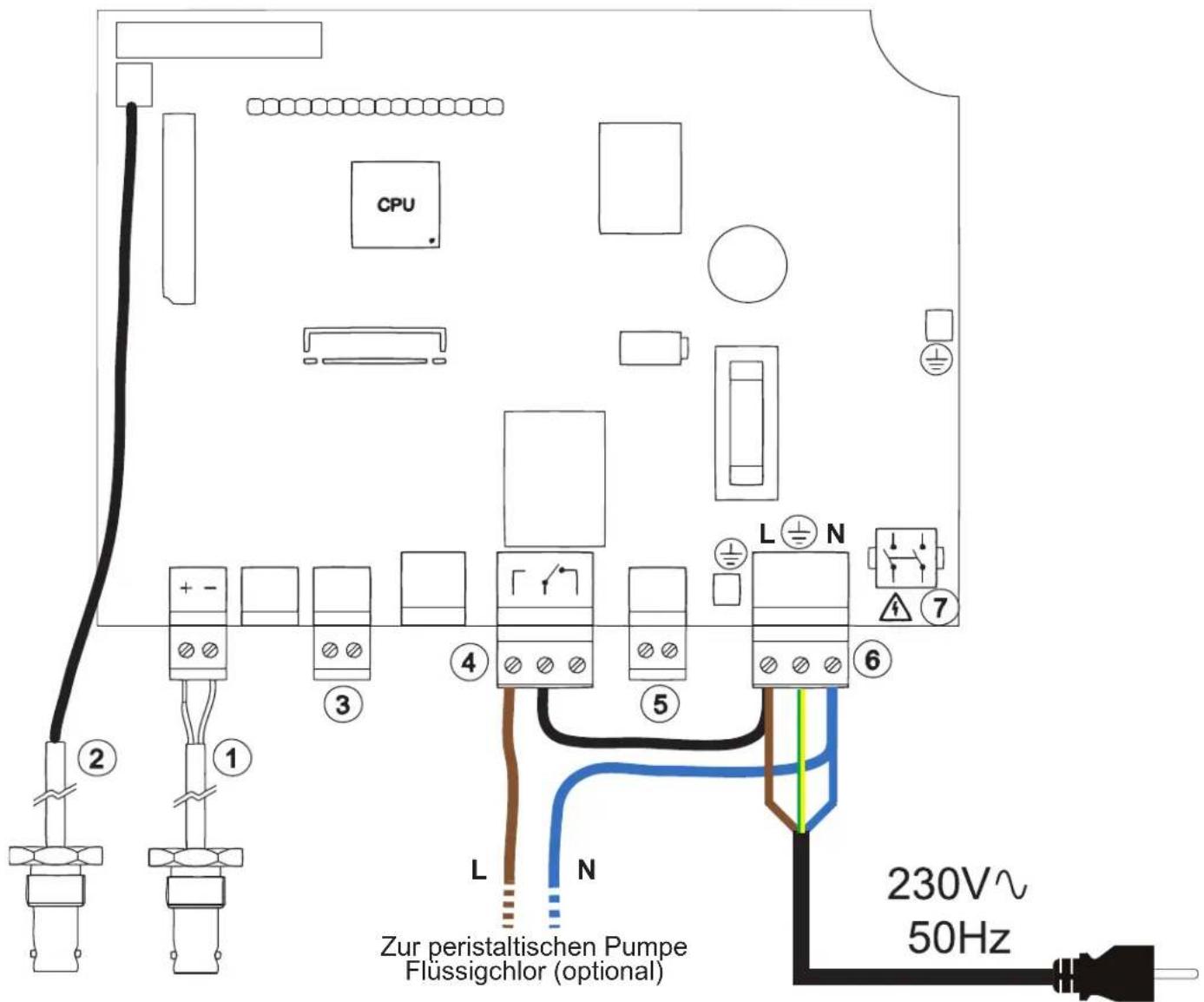

Elektrischer Anschluss:

CPU L N Zur peristaltischen Pumpe Flüssigchlor (optional) 230V~ 50Hz

1 BNC-Steckverbinder der pH-Sonde
2 BNC-Steckverbinder der ORP-Sonde. Darf nur verbunden werden, wenn Sie die ORP-Option haben (die Sonde ist im ORP-Kit).
3 Anschluss des Leerer-Behälter-Detektors (optional).
4 Anschluss der peristaltischen Pumpe zum Einspritzen von flüssigem Chlor (nur wenn ORP-Option). Verbinden Sie die Phase der Klemmenleiste 6 mit der rechten Klemme der Klemmenleiste 4, um die Überbrückung vorzunehmen. Der Nullleiter der peristaltischen Pumpe wird am Nullleiter der Klemmenleiste 6 befestigt und die Phase an der linken Klemme der Klemmenleiste 4 angeschlossen.
5 Anschluss des Durchsatzdetektors. Nur blauer und brauner Draht dürfen angeschlossen werden. Der schwarze Draht darf nicht angeschlossen werden.
6 Anschluss der Hauptversorgung (230V\~ 50Hz) gemäß den geltenden lokalen Vorschriften.
7 Ein-/Aus-Schalter an der rechten Seite des Kastens befindlich.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

KONFIGURATION

HAYWARD® Ermöglicht ein Menü auszuwählen oder eine Auswahl zu bestätigen Ermöglicht zu annullieren oder ein Menü zu verlassen Ermöglicht einen Wert zu steigern oder sich in einem Menü nach oben zu bewegen Ermöglicht einen Wert zu verringern oder sich in einem Menü nach unten zu bewegen

Um das Gerät zu konfigurieren drücken Sie gleichzeitig 5 Sekunden lang auf CAL Enter und Esc SET, damit auf dem Bildschirm Folgendes angezeigt wird.

Parameter Konfiguration

Spracheinstellung:

Parameter Konfiguration

auf drücken, dann 2x

dann mit öffnen.

Die Sprache mit

auswählen und mit

bestätigen.

Einstellung des Durchsatzdetektors

Parameter Konfiguration

auf drücken, dann

dann mit öffnen.

Der Parameter muss unbedingt Ein lauten. Dieser Parameter darf nie AUS lauten.

ACHTUNG – das Einspritzen eines Aufbereitungsprodukts während die Filterpumpe ausgeschaltet ist kann zu erhaften Materialschäden und/oder schweren Verletzungen führen.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 9 von 13 EZ-CHEM Ausg. B

HAYWARD®

Einstellung des Aufbereitungsmodus.

Dieses Gerät ermöglicht Folgendes zu regulieren:

• nur pH-Wert: pH-Modus
• nur Desinfektionsmittel (ORP): Redox-Modus
• pH-Wert und Desinfektionsmittel (ORP): Modus pH+Rx

Die Betriebsarten Redox oder pH+Redox können nur mit der separat verkauften ORP-Option aktiviert werden. Wenn Sie die ORP-Option nicht besitzen, stellen Sie das Gerät nur auf den pH-Modus ein.

Zur Auswahl des Aufbereitungsmodus:

Parameter - Konfiguration

auf drücken, dann mit

öffnen. CAL

Den Aufbereitungsmodus mit oder auswählen und mit bestätigen

Einstellung pH-Sollwert

Das Gerät muss sich im pH-Modus oder Modus pH+Rx befinden.

Parameter Konfiguration

3 mal auf drücken, dann mit

öffnen.

Den pH-Sollwert mit oder einstellen und mit bestätigen CAL

Idealerweise muss der pH-Wert zwischen 7,2 und 7,6 eingestellt sein.

Einstellung ORP-Sollwert (nur mit der ORP-Option)

Das Gerät muss sich im Modus pH+Rx befinden.

Parameter Konfiguration

5 mal auf drücken, dann mit

öffnen.

Den ORP-Sollwert mit oder einstellen und mit bestätigen

Idealerweise muss der ORP-Wert zwischen 650 und 850 eingestellt sein.

Note: Im Redox-Modus muss nur 2 mal auf gedrückt werden, um den ORP-Sollwert einzustellen.

Anlaufen der Pumpen

Die Taste gedrückt halten, um die pH-Pumpe anzulaufen.

Die Taste gedrückt halten, um die Pumpe für Desinfektionsmittel (Chlor) anzulaufen (nur mit der ORP-Option).

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 10 von 13 EZ-CHEM Ausg. B

HAYWARD®

Kalibrierung der Sonden

pH-Sonde

Pufferlösungen pH 7 und pH 4 bereit halten (Verfallsdatum überprüfen).

Spülen Sie Ihre Sonde mit Leitungswasser ab bevor Sie sie in die pH 7-Lösung tauchen.

Halten Sie die Taste gedrückt, bis das Menü Pump Kalibration Sonde Kalib.pH angezeigt wird und bestätigen anschließend

Das Menü CAL drucken B. Losung 7pH wird angezeigt.

Tauchen Sie Ihre Sonde in die Pufferlösung pH 7 ein und drücken Sie auf CAL Enter

Beendigung des Countdowns abwarten (60 Sek) bis auf dem Bildschirm Qualitat 100% B. Losung 7pH angezeigt wird.

Wenn die Messqualität nicht 100% beträgt, Kalibrierung erneut durchführen oder Sonde auswechseln.

Spülen Sie Ihre Sonde mit Leitungswasser ab bevor Sie sie in die pH 4-Lösung tauchen.

Die Taste drücken.

Das Menü CAL drucken B. Losung 4pH wird angezeigt.

Tauchen Sie Ihre Sonde in die Pufferlösung pH 4 ein und drücken Sie auf CAL Enter

Beendigung des Countdowns abwarten (60 Sek) bis auf dem Bildschirm Qualitat 100% B. Losung 4pH angezeigt wird.

Wenn die Messqualität nicht 100% beträgt, Kalibrierung erneut durchführen oder Sonde auswechseln.

ORP-Sonde (nur mit der ORP-Option)

Kalibrierungslösung 465 / 468 mV bereit halten (Verfallsdatum überprüfen).

Spülen Sie Ihre Sonde mit Leitungswasser ab bevor Sie sie in die Lösung 465 / 468 mV tauchen.

Nach der Kalibrierung der pH-Sonde auf drücken.

Folgender Bildschirm wird angezeigt Pump Kalibration Sonde Kalib.Rx. Anschließend mit bestätigen.

Das Menü 465 mV CAL drucken wird angezeigt.

Tauchen Sie Ihre Sonde in die Kalibrierungslösung 465 / 468 mV ein und drücken Sie auf CAL Enter

Beendigung des Countdowns abwarten (60 Sek) bis auf dem Bildschirm Qualitat 100% Sol. Losung 465mV angezeigt wird. Anschließend mit bestätigen. Enter

Wenn die Messqualität nicht 100% beträgt, Kalibrierung erneut durchführen oder Sonde auswechseln.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 11 von 13 EZ-CHEM Ausg. B

HAYWARD®

Vollständige Vorstellung der Konfiguration - Überblick über die verschiedenen Parameter

Im Bildschirm Parameter Konfiguration auf drücken.

pH OFA Zeit Off

auf drücken, um die Zeit einzustellen, ab der das Gerät in Alarmzustand versetzt wird, wenn der

pH-Sollwert nicht erreicht wird (OFA). Die Zeit (oder standardmäßig OFF) mit oder auswählen und mit bestätigen.

Auf drücken, um pH Sollwert Typ Saure zu erhalten und drücken, um den Typ des Korrekturprodukts zu wählen (sauer (pH-) oder alkalisch (pH+)). anschließend mit bestätigen.

Auf drücken, um pH Sollwert 7.4pH zu erhalten und drücken, um den pH-Sollwert mit oder auszuwählen und mit bestätigen. Idealerweise muss der pH-Wert zwischen 7,2 und 7,6 eingestellt sein.

Wenn Sie das ORP-Kit angeschlossen haben (Modus pH+Rx), drücken Sie auf um RX OFA Zeit Off zu erhalten und auf um die Zeitdauer einzustellen, ab der das Gerät in Alarmzustand versetzt wird, wenn der ORP-Sollwert (Redox) nicht erreicht wird (OFA).

Die Zeit (oder standardmäßig OFF) mit oder auswählen und mit bestätigen CAL

Auf drücken, um RX Sollwert 750 mV zu erhalten und drücken, um den ORP-Sollwert (Redox) mit oder auszuwählen und mit bestätigen. Idealerweise muss der ORP-Wert zwischen 650 und 850 eingestellt sein.

Werkseinstellungen wieder herstellen

Das Gerät aus- und anschließend wieder einschalten und dabei gleichzeitig die Tasten und gedrückt halten. Das Menü Initial Storung Ja wird angezeigt. Auf drücken, um zu bestätigen.

Das Gerät ist jetzt auf seine Werkseinstellungen konfiguriert.

Die Werkseinstellungen bestehen aus:

Aufbereitungsmodus: nur pH

Sprache: Französisch

pH-Sollwert: 7.4

Typ Korrekturprodukt: Säure

OFA-Alarm pH: Aus

Durchsatzdetektor: Ein

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Seite 12 von 13 EZ-CHEM Ausg. B

Entstörungsanleitung

Da die meisten Funktionsfehler mit einer schlechten Ausgewogenheit der Wasserwerte zusammenhängen, raten wir Ihnen diese vor jeglichem Eingriff an dem Gerät zu überprüfen (siehe chemisches Gleichgewicht des Wassers).

Alarmtext Mögliche Ursache Empfehlung Maßnahme
Der Begriff „Fluss“ blinkt	Wasserdurchsatz nicht ausreichend oder kein Durchsatz	Funktionieren des Durchsatzsdetektors überprüfen. Bei geschlossenem Kontakt ist der Begriff „Fluss“ fest, ansonsten blinkt er.	Der Fehler wird automatisch beseitigt, nachdem das Problem behoben wurde.
		Korrektes Funktionieren der Filterpumpe überprüfen
		Funktionszeiträume auf der Programmieruhr überprüfen
		Vergewissern Sie sich, dass alle Ventile geöffnet sind
		Vergewissern Sie sich, dass das Wasser frei in den Kanalisationen zirkuliert
AlrOFA (pH)	Einstelldauer zu gering	Alarmdauer für pH OFA vergrößern (von 20 bis 240 Minuten) vergrößern	Auf CAL Enter drücken, um den Fehler zu beseitigen.OderParametereinstellung des Alarms OFA pH auf OFF.
	Säurebehälter leer Säurebehälter auswechseln
	Fester Einspritzschlauch verstopft oder eingeklemmt	Säureeinspritzschlauch überprüfen und notwendigenfalls auswechseln
	Problem mit der peristaltischen Pumpe	Funktionieren der Pumpe überprüfen, auf die Taste (+) drücken um Betrieb zu erzwingen, austauschen falls defekt
		Membran überprüfen, notwendigenfalls auswechseln
	pH-Ableseproblem oder pH-Wert instabil	Gleichgewicht des Wassers überprüfen und pH-Sonde neu kalibrieren
StopOFA (pH) pH-Niveau nach 3 Zykluszeiten nicht erreicht Siehe Empfehlung AlrOFA pH			Auf CAL Enter drücken, um den Fehler zu beseitigen
AlrOFA (Rx)	Einstelldauer zu gering	Alarmdauer für Redox OFA vergrößern (von 20 bis 240 Minuten) vergrößern	Auf CAL Enter drücken, um den Fehler zu beseitigenOderParametereinstellung des Alarms OFA Rx auf OFF.
	Chlorbehälter leer Flüssigchlorbehälter auswechseln
	Fester Einspritzschlauch verstopft oder eingeklemmt	Chloreinspritzschlauch überprüfen und notwendigenfalls auswechseln
	Problem mit der peristaltischen Pumpe	Funktionieren der Pumpe überprüfen, auf die Taste (-) drücken um Betrieb zu erzwingen, austauschen falls defekt
		Membran überprüfen, notwendigenfalls auswechseln
	Redox-Ableseproblem	Gleichgewicht des Wassers überprüfen und ORP-Sonde neu kalibrieren
StopOFA (Rx)	Redox-Niveau nach 3 Zykluszeiten nicht erreicht	Siehe Empfehlung AlrOFA Rx	Auf CAL Enter drücken, um den Fehler zu beseitigen
Parameter Error Systemfehler		Standardmäßige Parameter wiederherstellen	Nicht zutreffend
		Elektronisches Problem, Gerät auswechseln
Falsch 7 pH	Kalibrierungsfehler pH-Sonde Kalibrierung wiederholen		Der Fehler wird automatisch beseitigt, nachdem das Problem behoben wurde.
	pH-Sonde defekt	Verbindung der pH-Sonde mit dem BNC-Steckverbinder am Kasten überprüfen, Sonde und Kabel inspizieren.
	Haltbarkeitsdatum pH-Pufferlösung abgelaufen	Neue Lösung verwenden
Falsch 4 pH	Kalibrierungsfehler pH-Sonde Kalibrierung wiederholen
	pH-Sonde defekt	Verbindung der pH-Sonde mit dem BNC-Steckverbinder am Kasten überprüfen, Sonde und Kabel inspizieren.
	Haltbarkeitsdatum pH-Pufferlösung abgelaufen	Neue Lösung verwenden
Falsch 465mV	Kalibrierungsfehler Rx-Sonde Kalibrierung wiederholen
	Rx-Sonde defekt	Verbindung der Rx-Sonde mit dem BNC-Steckverbinder am Kasten überprüfen, Sonde und Kabel inspizieren.
	Haltbarkeitsdatum Rx-Pufferlösung abgelaufen	Neue Lösung verwenden

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Für alle Produkte von HAYWARD gilt ab Kaufdatum eine 2-jährige Garantie auf Herstellungs- oder Materialfehler. Zur Geltendmachung der Garantie legen Sie bitte den Kaufnachweis mit dem Kaufdatum vor. Daher empfehlen wir Ihnen, den Kaufbeleg gut aufzubewahren.

Die von HAYWARD gewährte Garantie beschränkt sich nach HAYWARDS Wahl auf die Reparatur oder den Ersatz der mangelhaften Produkte, vorausgesetzt, dass diese entsprechend den in der Benutzeranleitung gemachten Anweisungen einer normalen Benutzung unterzogen wurden, auf keinerlei Weise verändert wurden und ausschließlich aus Originalbau- und -ersatzteilen von HAYWARD bestehen. Auf Frost und Chemikalien zurückzuführende Schäden sind von der Garantie ausgeschlossen. Alle anderen Kosten (Transport, Arbeitszeit etc.) sind von der Garantie ausgeschlossen.

HAYWARD haftet nicht für direkte oder indirekte Schäden, die durch unsachgemäße Installation bzw. fehlerhaften Anschluss oder Betrieb des Produkts entstehen.

Um einen Garantieanspruch geltend zu machen und Reparatur oder Ersatz eines Artikels anzufordern, wenden Sie sich bitte an Ihren Händler.

Ohne unsere vorherige schriftliche Zustimmung nehmen wir keine an unser Werk gesendeten Geräte an.

Verschleißteile sind von der Garantie ausgeschlossen.

GARANZIA LIMITATA
