Tipo di prodotto	Subwoofer
Marca	Auna
Modello	Linie 501 Slim Sub
Numero articolo	10040064, 10040065, 10040066
Alimentazione	100-240 V ~ 50/60 Hz
Potenza RMS	60 W
Gamma di frequenza	50 Hz - 200 Hz (regolabile)
Impedenza nominale	4 ohm
Controllo del volume	Sì, manopola GAIN
Regolazione frequenza	Sì, manopola FREQ da 50 a 200 Hz
Ingresso audio	Ingresso RCA (L/R)
Indicatore di funzionamento	Indicatore luminoso (POWER INDICATOR)
Commutatore fase	REV/NOR
Modalità di accensione	AUTO/ON/OFF (rilevamento segnale)
Dimensioni	40 x 32,5 x 15,5 cm
Peso	Circa 5 kg
Materiale dell'involucro	Legno/MDF (stima)
Temperatura di esercizio	Uso interno, evitare umidità
Manutenzione	Spolveratura occasionale, non toccare gli altoparlanti
Sicurezza	Non aprire, affidare riparazione a professionista
Ricambi	Utilizzare ricambi identici raccomandati dal produttore
Riciclaggio	Non gettare nei rifiuti domestici, portare in un punto di raccolta
Lingue del manuale	FR, DE, ES, IT, EN e altre

Domande frequenti - Linie 501 Slim Sub Auna

Come collegare il subwoofer Auna Linie 501 Slim Sub?

Assicurati che tutti i dispositivi siano spenti. Collega l'uscita subwoofer del tuo amplificatore all'ingresso AUDIO INPUT (RCA) del subwoofer. Collega il cavo di alimentazione a AC INPUT (100-240 V~). Accendi l'amplificatore, poi il subwoofer. Regola gradualmente il volume.

Dove posizionare il subwoofer nella stanza?

Posizionarlo su una superficie solida per evitare vibrazioni. Idealmente tra i diffusori posteriori. Prova diverse posizioni per ottenere la migliore esperienza di ascolto.

Come pulire il subwoofer?

Spolverare occasionalmente l'involucro con un panno morbido. Evitare di toccare gli altoparlanti e non utilizzare prodotti liquidi.

Cosa significa l'indicatore luminoso (POWER INDICATOR)?

L'indicatore mostra lo stato di funzionamento: acceso quando il subwoofer è alimentato e riceve un segnale audio (in modalità AUTO). Spento se in standby o spento.

Come regolare la frequenza di taglio (FREQ)?

Ruotare la manopola FREQ tra 50 Hz e 200 Hz. Una regolazione tipica consiste nell'allineare la frequenza di taglio con la risposta dei diffusori principali per una transizione armoniosa.

Cosa fa il commutatore PHASE (REV/NOR)?

Inverte la fase del subwoofer. Passare tra REV e NOR durante la riproduzione e scegliere la posizione che offre il miglior suono (più bassi o migliore integrazione).

Perché il subwoofer non si accende?

Controllare che il cavo di alimentazione sia collegato e che la presa sia sotto tensione. Assicurarsi che l'interruttore AUTO/ON/OFF sia su ON o AUTO. In modalità AUTO, si accende solo quando viene rilevato un segnale audio.

Qual è la potenza RMS del subwoofer?

La potenza RMS è di 60 W con un'impedenza nominale di 4 ohm, sufficiente per l'ascolto domestico.

Il subwoofer può essere utilizzato con qualsiasi amplificatore?

Sì, purché l'amplificatore abbia un'uscita subwoofer o un'uscita preamplificata (Line Out). Utilizzare un cavo RCA per collegare.

Quanto tempo è necessario perché il subwoofer dia il suo miglior suono?

Si consiglia un rodaggio di circa 15 ore affinché i componenti meccanici e la temperatura raggiungano le proprietà ottimali.

MANUALE UTENTE Linie 501 Slim Sub Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 37

Diagramma di allacciamento 38

Panoramica 39

Tempo di funzionamento e pulizia 40

Avviso di smaltimento 41

Produttore e importatore (UK) 41

DATI TECNICI

Numero articolo 10040064, 10040065, 10040066
Alimentazione 100-240 V ~ 50/60 Hz
Potenza RMS 60 W
Risposta in frequenza Regolabile, 50 Hz - 200 Hz
Impedenza nominale 4 Ohm
Regolazione del volume Sì
Connessione Line-In RCA
Dimensioni 40 x 32,5 x 15,5 cm

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il dispositivo o se ci sono temporali, staccare la spina dalla presa elettrica e scollegare il dispositivo dall'antenna. In questo modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico: non sovraccaricare prese elettriche, prolunghe o prese elettriche integrate, per evitare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inserire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il conseguente rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizzare autonomamente opere di manutenzione sul dispositivo, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizzate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina dalla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se il cavo di alimentazione o la spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente ridotte.

- Pezzi di ricambio - Se sono necessari pezzi di ricambio, assicurarsi che l'azienda tecnica responsabile della sostituzione utilizzi solo pezzi di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.

- Calore - Non posizionare il dispositivo vicino a fonti di calore, come termosifoni, batterie di riscaldamento, forni e altri prodotti (inclusi amplificatori).

Nota: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsabile della loro supervisione e comprendono i rischi associati.

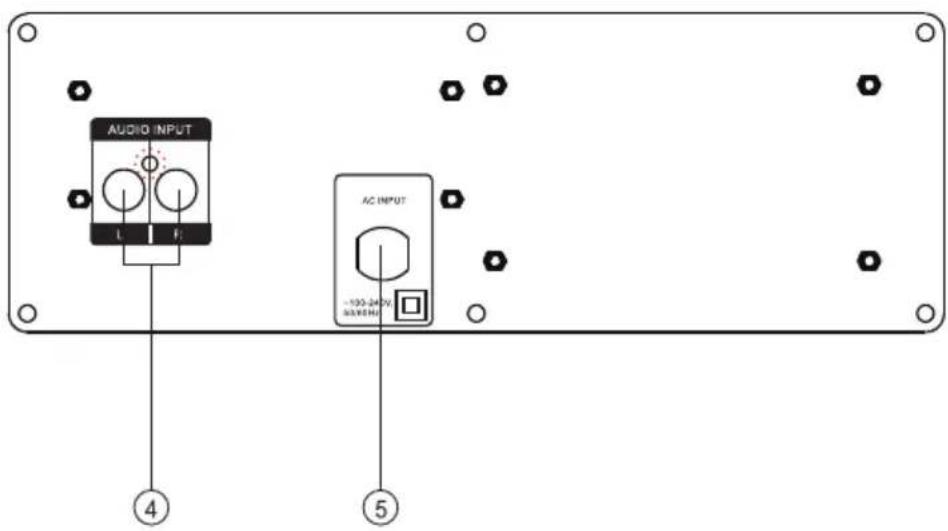

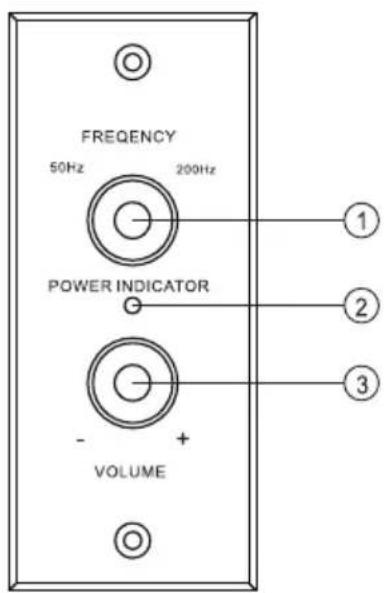

DIAGRAMMA DI ALLACCIAMENTO

1 FREQUENCY: per impostare la frequenza da 50 a 200 Hz
2 POWER INDICATOR: indicatore di alimentazione
3 VOLUME: per impostare il volume
4 AUDIO INPUT: ingresso audio
5 AC INPUT: collegamento all'alimentazione - 100-240 V\~, 50/60Hz

PANORAMICA

Prima di iniziare, accertarsi che tutti i dispositivi siano spenti e che il volume dell'amplificatore sia impostato su basso. Assicurarsi che l'interruttore del subwoofer sia impostato su OFF, girare la manopola GAIN su MIN e impostare FREQ sulla posizione centrale. Collegare poi la spina a una presa di corrente.

Collegare il subwoofer all'amplificatore seguendo il diagramma di allacciamento. Accendere l'amplificatore e il subwoofer e ascoltare la propria musica preferita. Aumentare gradualmente il volume dell'amplificatore fino al livello desiderato. Aumentare gradualmente la manopola GAIN del subwoofer fino al livello dei bassi desiderato. Impostare la manopola FREQ a un livello tale che il subwoofer e i diffusori posteriori funzionino in modo soddisfacente. Alternare l'interruttore PHASE tra le posizioni REV e NOR per vedere quale impostazione suona meglio per voi. A questo punto è possibile lasciare l'interruttore AUTO/ON/OFF in posizione AUTO.

Questa posizione è attivata dal segnale. Il subwoofer si accende automaticamente solo quando riceve un segnale audio dall'amplificatore. Per ottenere risultati ottimali, provate alcuni tipi di musica diversi.

Posizionamento

Il subwoofer può essere collocato in qualsiasi punto della stanza. Per ottenere risultati ottimali, posizionarlo tra i diffusori posteriori. È consigliabile provare il subwoofer in diversi punti della stanza per verificare dove si ottiene la migliore esperienza di ascolto. Per evitare vibrazioni inutili, collocare il subwoofer su una superficie dura.

Le prestazioni del subwoofer possono variare durante l'uso iniziale a causa delle limitazioni meccaniche e di stoccaggio. Attendere 15 ore fino a quando l'effetto della temperatura e le parti meccaniche avranno raggiunto le caratteristiche previste.

L'alloggiamento deve essere spolverato solo occasionalmente. Evitare di toccare i driver dei diffusori.

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
