Linie 501 Slim Sub - Caisson de basses Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Auna
Modèle	Linie 501 Slim Sub
Numéro d'article	10040064, 10040065, 10040066
Alimentation	100-240 V ~ 50/60 Hz
Puissance RMS	60 W
Plage de fréquence	50 Hz - 200 Hz (réglable)
Impédance nominale	4 ohms
Contrôle du volume	Oui, molette GAIN
Réglage de fréquence	Oui, molette FREQ de 50 à 200 Hz
Entrée audio	Line-In RCA (L/R)
Indicateur de fonctionnement	Témoin lumineux (POWER INDICATOR)
Commutateur phase	REV/NOR
Mode de mise en marche	AUTO/ON/OFF (détection de signal)
Dimensions	40 x 32,5 x 15,5 cm
Poids	Environ 5 kg
Matériau du boîtier	Bois/MDF (estimation)
Température de fonctionnement	Usage intérieur, éviter humidité
Entretien	Dépoussiérage occasionnel, ne pas toucher les haut-parleurs
Sécurité	Ne pas ouvrir, confier réparation à un professionnel
Pièces détachées	Utiliser pièces identiques recommandées par fabricant
Recyclage	Ne pas jeter aux ordures ménagères, apporter en point de collecte
Langues du manuel	FR, DE, ES, IT, EN et autres

FOIRE AUX QUESTIONS - Linie 501 Slim Sub Auna

Comment brancher le caisson de basses Auna Linie 501 Slim Sub ?

Assurez-vous que tous les appareils sont éteints. Connectez la sortie subwoofer de votre amplificateur à l'entrée AUDIO INPUT (RCA) du caisson. Branchez le câble secteur sur AC INPUT (100-240 V~). Mettez l'amplificateur sous tension, puis le subwoofer. Réglez progressivement le volume.

Où placer le subwoofer dans la pièce ?

Placez-le sur une surface solide pour éviter les vibrations. Idéalement entre les enceintes arrière. Testez différentes positions pour obtenir la meilleure expérience d'écoute.

Comment nettoyer le caisson de basses ?

Dépoussiérez occasionnellement le boîtier avec un chiffon doux. Évitez de toucher les haut-parleurs et n'utilisez pas de produits liquides.

Que signifie le témoin lumineux (POWER INDICATOR) ?

Le témoin indique l'état de fonctionnement : allumé lorsque le subwoofer est sous tension et reçoit un signal audio (en mode AUTO). Éteint s'il est en veille ou hors tension.

Comment régler la fréquence de coupure (FREQ) ?

Tournez la molette FREQ entre 50 Hz et 200 Hz. Un réglage typique consiste à aligner la fréquence de coupure avec la réponse des enceintes principales pour une transition harmonieuse.

Que fait le commutateur PHASE (REV/NOR) ?

Il inverse la phase du subwoofer. Basculez entre REV et NOR pendant la lecture et choisissez la position offrant le meilleur rendu sonore (plus de basses ou meilleure intégration).

Pourquoi le subwoofer ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est branché et que la prise est sous tension. Assurez-vous que le commutateur AUTO/ON/OFF est sur ON ou AUTO. En mode AUTO, il s'allume seulement lorsqu'un signal audio est détecté.

Quelle est la puissance RMS du caisson ?

La puissance RMS est de 60 W avec une impédance nominale de 4 ohms, suffisante pour une écoute domestique.

Le subwoofer peut-il être utilisé avec n'importe quel amplificateur ?

Oui, tant que l'amplificateur possède une sortie subwoofer ou une sortie préampli (Line Out). Utilisez un câble RCA pour connecter.

Combien de temps faut-il pour que le subwoofer donne son meilleur son ?

Un rodage d'environ 15 heures est recommandé pour que les composants mécaniques et la température atteignent leurs propriétés optimales.

MODE D'EMPLOI Linie 501 Slim Sub Auna

Hersteller & Importeur (UK) 11

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Consignes de sécurité 29

Schéma de branchement 30

Aperçu 31

Temps de fonctionnement et nettoyage 32

Informations sur le recyclage 33

Fabricant et importateur (GB) 33

FICHE TECHNIQUE

Numéro d'article 10040064, 10040065, 10040066
Alimentation 100-240 V ~ 50/60 Hz
Puissance RMS 60 W
Plage de fréquence Réglable, 50 Hz	200 Hz
Impédance nominale 4 ohms
Contrôle du volume Oui
Prise Line-In RCA
Dimensions 40 x 32,5 x 15,5 cm

Consignes générales

• Foudre - Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période ou en cas d'orage, retirez la fiche de la prise ou débranchez l'antenne de l'appareil. Cela empêchera la foudre et les surtensions d'endommager le produit.
• Surcharge - Ne surchargez pas les prises électriques, les rallonges ou les prises électriques intégrées car cela pourrait provoquer un incendie ou une électrocution.
• Corps étrangers et liquides - Ne glissez jamais d'objets de quelque sorte que ce soit à travers les ouvertures de l'appareil, car ils pourraient entrer en contact avec des points à la tension dangereuse ou court-circuiter des pièces, ce qui pourrait provoquer un incendie ou une électrocution Ne renversez jamais de liquides de quelque sorte que ce soit sur l'appareil.
• Réparations et maintenance - Ne tentez pas de réparer ce produit vous-même car vous vous exposeriez à des tensions dangereuses ou à d'autres risques en ouvrant ou en retirant les couvercles. Confiez toute la maintenance à un personnel qualifié.
• Dégâts nécessitant l'intervention d'un professionnel - Débranchez la fiche d'alimentation de la prise et consultez un spécialiste qualifié si l'un des cas suivants se produit : a) Si le câble d'alimentation ou la prise est endommagé. b) Si du liquide a été renversé ou si des objets sont tombés sur le produit. c) Si le produit a été exposé à la pluie ou à l'eau. d) Si le produit a fait une chute ou a été endommagé. e) Si les performances du produit sont nettement réduites.
• Pièces de rechange - Si des pièces de rechange sont nécessaires, assurez-vous que l'entreprise qui remplace les pièces n'utilise que des pièces de rechange fournies par le fabricant ou qui ont les mêmes caractéristiques que la pièce d'origine. Le remplacement non autorisé peut entraîner un incendie, un choc électrique ou d'autres dangers.
• Chaleur - Ne placez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des grilles de chauffage, des fours ou d'autres produits (y compris les amplificateurs).

Remarque : les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.

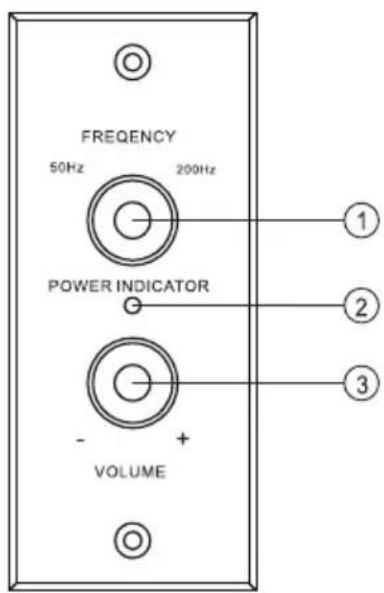

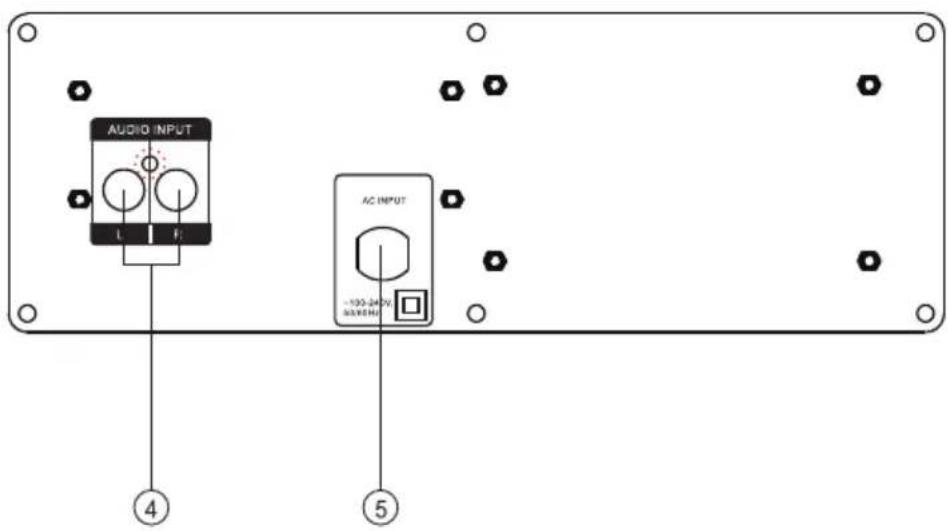

Schéma de branchement

1 FREQUENCY : ici vous réglez la fréquence 50-200 Hz 2 POWER INDICATOR : témoin de fonctionnement 3 VOLUME : ici vous réglez le volume à votre convenance. 4 AUDIO INPUT : entrée audio 5 AC INPUT : raccordement électrique - 100-240 V\~,50/60Hz

Aperçu

Avant de commencer, assurez-vous que tous les appareils sont éteints et que le volume de l'amplificateur est réglé sur un niveau bas. Assurez-vous que l'interrupteur du subwoofer est sur OFF, tournez le bouton GAIN sur MIN et réglez le bouton FREQ sur la position centrale. Branchez la fiche secteur dans votre prise de courant.

Connectez votre subwoofer à votre amplificateur en suivant le schéma de branchement. Allumez l'amplificateur et le subwoofer et diffusez votre musique préférée. Augmentez progressivement le volume de l'amplificateur jusqu'au niveau souhaité. Augmentez progressivement le bouton GAIN du subwoofer jusqu'au niveau de basses souhaité. Réglez le bouton FREQ à une valeur qui permette au subwoofer et aux haut-parleurs arrière de fonctionner à votre satisfaction. Basculez le commutateur PHASE entre les positions REV et NOR pour voir quel réglage sonne le mieux selon vous. Vous pouvez maintenant laisser le commutateur AUTO/ON/OFF en position AUTO.

Cette position est activée par signal. Votre subwoofer ne s'allume automatiquement que lorsque le subwoofer reçoit un signal audio de votre amplificateur. Pour des résultats optimaux, essayez quelques styles de musique différents.

Installation

Le subwoofer peut être placé n'importe où dans la pièce. Pour obtenir le meilleur résultat, placez-le entre les haut-parleurs arrière. Il est préférable d'essayer le subwoofer à plusieurs endroits dans la pièce afin de déterminer celui qui vous offre la meilleure expérience d'écoute. Pour éviter les vibrations inutiles, placez le subwoofer sur une surface solide.

Temps de fonctionnement et nettoyage

Les performances du subwoofer peuvent varier lors de la première utilisation en raison du stockage et des restrictions mécaniques. Veuillez attendre 15 heures pour que l'effet de la température et les pièces mécaniques atteignent leurs propriétés prévues.

Le boîtier ne doit être dépoussiéré qu'occasionnellement. Veuillez éviter de toucher les haut-parleurs.

Informations sur le recyclage

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.
