MANUAL DE USUARIO Linie 501 Slim Sub Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

Indicaciones de seguridad 21

Diagrama de conexión 22

Vista general del aparato 23

Funcionamiento y limpieza 24

Indicaciones sobre la retirada del aparato 25

Fabricante e importador (RU) 25

DATOS TÉCNICOS

Número del artículo 10040064, 100	40065, 10040066
Suministro eléctrico 100-240 V ~ 50/60 Hz
Potencia RMS 60 W
Banda de frecuencia Ajustable, 50 Hz - 200 Hz
Impedancia nominal 4 ohmios
Regulador de volumen Sí
Conexión de entrada de línea RCA
Dimensiones 40 x 32,5 x 15,5 cm

INDICACIONES DE SEGURIDAD

Indicaciones generales

• Rayos: si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.
• Sobrecarga: no sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.
• Objetos extraños y entrada de líquido: no introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento: no intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.
• Daños que requieren una reparación: desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualificado si:

a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato.
c) El aparato ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el aparato o está dañado.
e) El rendimiento del aparato ha disminuido considerablemente.

- Piezas de repuesto: cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las piezas no autorizadas pueden provocar incendios, descargas eléctricas u otros riesgos.

- Calor: no lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplificadores).

Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya instruido sobre el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.

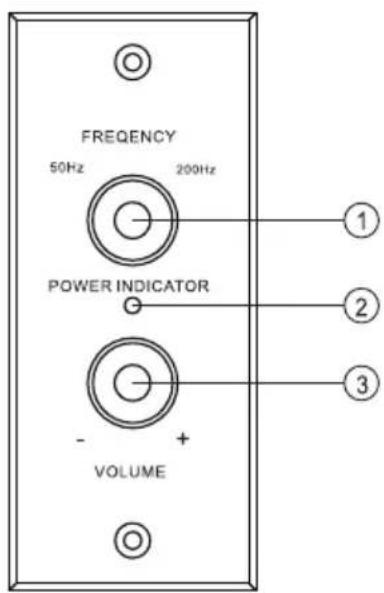

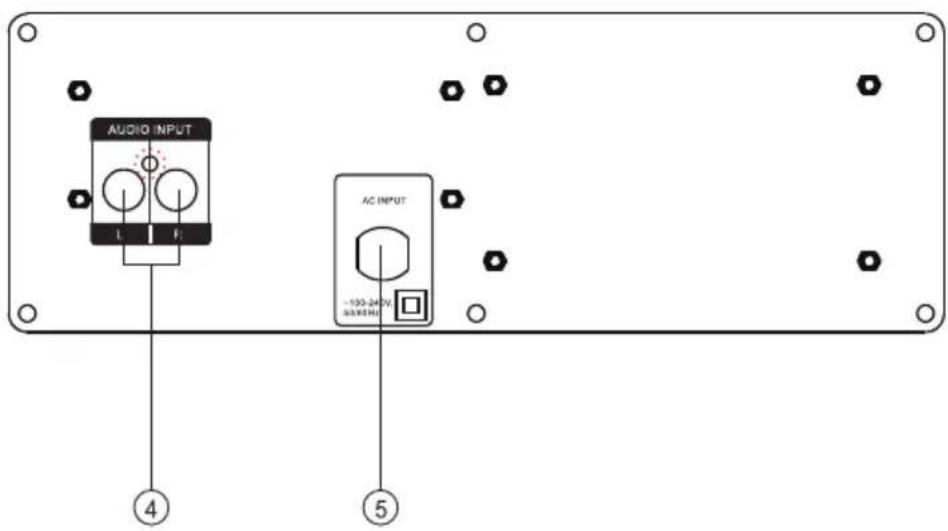

DIAGRAMA DE CONEXIÓN

FREQUENCY 50Hz 200Hz POWER INDICATOR - + VOLUME ① ② ③

AUDIO INPUT L F AC INPUT -130-240V 55V/8Hz ④ ⑤

1 FREQUENCY: Ajuste aquí la frecuencia 50-200 Hz
2 POWER INDICATOR: Indicador de alimentación
3 VOLUME: Ajuste aquí el nivel de volumen.
4 AUDIO INPUT: Entrada de audio
5 AC INPUT: Conexión de alimentación, 100-240 V\~ ,50/60 Hz

VISTA GENERAL DEL APARATO

Antes de empezar, asegúrese de que todos los equipos están apagados y de que el volumen del amplificador está ajustado al mínimo. Asegúrese de que el interruptor del subwoofer está en OFF, gire el control GAIN a MIN y ponga el control FREQ en la posición media. Conecte el enchufe de red en una toma de corriente.

Conecte el subwoofer al amplificador según el diagrama de conexión. Encienda el amplificador y el subwoofer y reproduzca su música favorita. Aumente gradualmente el volumen del amplificador hasta el nivel deseado. Aumente gradualmente el control GAIN del subwoofer hasta alcanzar el nivel de graves deseado. Ajuste el control FREQ a un nivel en el que el subwoofer y los altavoces posteriores funcionen a su gusto. Alterne el interruptor PHASE entre las posiciones REV y NOR para ver qué configuración le suena mejor. Ahora puede mover el interruptor AUTO/ON/OFF hasta la posición AUTO.

Esta posición se activa por la señal. El subwoofer sólo se enciende automáticamente cuando recibe una señal de audio del amplificador. Para obtener los mejores resultados, pruebe varios tipos de música.

Instalación

Puede colocar el subwoofer en cualquier lugar de la habitación. Para obtener los mejores resultados, colóquelo entre los altavoces posteriores. Lo mejor es probar el subwoofer en varios lugares de la habitación para ver dónde se obtiene la mejor experiencia auditiva. Para evitar vibraciones innecesarias, coloque el subwoofer sobre una superficie sólida.

El rendimiento del subwoofer puede cambiar durante su uso inicial debido a las limitaciones mecánicas y de almacenamiento. Espere 15 horas hasta que el efecto de la temperatura y las partes mecánicas hayan alcanzado sus propiedades previstas.

Limpie la carcasa de vez en cuando. Evite tocar los controladores de los altavoces.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Reino Unido:
