PW1010SUB MKII - Subwoofer Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer pasivo
Marca	Auna
Modelo	PW1010SUB MKII
Dimensiones (L x A x P)	36 x 77 x 31 cm
Peso	18 kg
Material de la caja	Madera con recubrimiento de fieltro negro resistente a rayones
Diámetro del altavoz	10 pulgadas
Potencia nominal (RMS)	300 W
Potencia máxima	600 W
Impedancia	8 Ω
Respuesta en frecuencia	65 Hz - 18 kHz
Presión acústica máxima	92 dB
Tipo de altavoz	Pasivo (requiere un amplificador externo)
Conectores de entrada	1x entrada speakon, 2x jack de 6,3 mm, 1x entrada de borna de tornillo estéreo chapada en oro
Conectores de salida	1x salida speakon
Fijación	Adaptador para fijación en trípode
Rejilla de protección	Rejilla metálica sólida
Uso recomendado	Discotecas móviles, instalación permanente
Limpieza	Paño suave con solución neutra
Seguridad	Desconectar en caso de tormenta; no abrir; mantenimiento por personal calificado
Reciclaje	No desechar con la basura doméstica, seguir la normativa local
Fabricante	Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania

Preguntas frecuentes - PW1010SUB MKII Auna

¿Qué tipo de amplificador se necesita para el PW1010SUB MKII?

El PW1010SUB MKII es un subwoofer pasivo que requiere un amplificador externo. Asegúrese de que el amplificador proporcione una potencia adecuada (300 W RMS a 8 Ω) y tenga una salida speakon o jack.

¿Cómo conectar el subwoofer a un sistema de audio?

Use un cable speakon o jack de 6,3 mm para conectar la salida del amplificador a la entrada del subwoofer. La borna de tornillo estéreo chapada en oro también permite una conexión por cable. Respete la polaridad (+/-).

¿Cuál es la frecuencia de corte recomendada?

La respuesta en frecuencia del subwoofer es de 65 Hz a 18 kHz. Para una integración óptima con altavoces principales, ajuste el filtro de paso bajo del amplificador alrededor de 80-120 Hz.

¿Puedo usar este subwoofer en exteriores?

Sí, se puede usar en exteriores si está protegido de la lluvia y la humedad. El recubrimiento de fieltro negro es resistente, pero evite la exposición directa al agua. Use el adaptador de trípode para una colocación estable.

¿Cómo mantener el subwoofer?

Limpie la superficie con un paño suave ligeramente húmedo (solución neutra). No use productos abrasivos. Verifique regularmente las conexiones y la rejilla de protección. En caso de tormenta, desconecte el dispositivo.

¿Qué hacer si el subwoofer no produce sonido?

Primero verifique que el amplificador esté encendido y que el volumen no esté en cero. Asegúrese de que los cables estén correctamente conectados y no estén dañados. Pruebe con otra fuente u otro cable. Si el problema persiste, consulte a un profesional.

¿Se puede usar el subwoofer con una mesa de mezclas?

Sí, si la mesa de mezclas tiene una salida dedicada para subwoofer o una salida principal, conéctela al amplificador y luego al subwoofer. Para una conexión directa, use un adaptador si es necesario.

¿Cuál es la potencia máxima que soporta el altavoz?

La potencia máxima es de 600 W, pero la potencia nominal (RMS) es de 300 W. Para evitar dañar el altavoz, use un amplificador cuya potencia RMS no supere los 300 W a 8 Ω.

¿Puedo reemplazar el altavoz yo mismo?

No se recomienda abrir el subwoofer. En caso de daño, confíe la reparación a un técnico calificado. Use solo piezas de repuesto aprobadas por el fabricante para evitar cualquier riesgo.

¿Cómo reciclar el subwoofer al final de su vida útil?

No deseche el dispositivo con la basura doméstica. De conformidad con la directiva europea 2012/19/UE, deposítelo en un punto de recogida de residuos electrónicos. Contribuya así a la protección del medio ambiente.

MANUAL DE USUARIO PW1010SUB MKII Auna

Le felicitamos por la adquisión de este producto. Lea atentamente el siguientes manual y siga cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los daños occasionados por un uso indefinido del producto o por haber desatendido lasindicaciones de seguridad. Escanee el número QR para Obtener acces almanual de usuario más reciente y otra información sobre el producto:

ÍNDCIDE CONTENIDOS

Datasétécnicos12

Fabricante 12

Indicaciones de seguridad 13

Conexiones 14

Limpieza y mantenimiento 14

Retirada del aparato 14

CHARACTERISTICAS

• Subwoofer pasivo.
• Brida para montaje en tripode.
  Elevada potencia
• Carcasa de madera estable con recubrimiento de fieltro negro y resistente a los arañazos.
• Rejilla de proteccion estable paraatar daños.
• Cubierta de proteccion estable.
• Ideal para discotecasuales o para instalacion fija en salas de fiestas.

DATOS TÉCNICOS

Número de articulo 1003	5006 10035004
Denominación PW-1010	SUB PW-1012-SUB
Potencia 300 W 400 W
Potencia max. 600 W 800 W
Tamaño 10" 12"
Conexiones	1 entrada PA, 1 salute PA, 2 entradas de clavija 6,3 mm, 1 entrada de terminal de tornillo estéreo dorado
Presión sonora máximo. 92	dB 91 dB
Resistencia: 8Ω 8Ω
Rango de Frequencia 65	Hz - 18 kHz 55 Hz - 4 kHz
Dimensiones	36 x 77 x 31 cm	40,5 x 50 x 33 cm
Peso	18 kg	13 kg

Número de articulo 1003	5005 10035007
Denominación PW-1015	SUB PW-1018-SUB
Potencia 500 W	600 W
Potencia max.	1000 W	1200 W
Tamañó 15" 18"
Conexiones	1 entrada PA, 1 salida PA, 2 entradas de clavija 6,3 mm, 1 entrada de terminal de tornillo estéreo dorado
Presión sonora max. 93	dB 94 dB
Resistencia: 8 Ω 8 Ω
Rango de Frequencia	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Dimensiones	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Peso	17 kg	26 kg

FABRICANTE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

INDICACIONES DE SEGURIDAD

Indicaciones generales

• Relatório - Si no va a utiliser el aparato durante un periodo largo de tiempo o si hay una tormenta electrica, desenchufe el aparato de la toma de corriente y desconnecte el conductor de antenna. De este modo, protegerá el aparato de los días que pueda occasionar relámpagos y la sobretensión.
• Sobrecarga - No sobrecargue las想不到, cables alargados o想不到 integras para fazer el riesgo de un incendio o de descarga electrica.
• Objetos extranjós y entrada de liquido - No introduzca objetivos de ningún tipo en las ranuras del aparato, ya que podra tocar elementos con voltajes peligrosos o piezas salientes que podrán causar un incendio o una descarga electrica. No derrame liquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparatoastedimismo, ya que si abre o retina las cubiertas, podra provocar una tensiónpeligrosa u other riesgo. Contacte con un service Tecnico para surepairacion.
• Danos querequireen una reparacion -Desconecte el enchufe de la toma de corriente ypongase en contacto con un service Tecnico qualificado si:

a) El cable de alimentacion o el enchufe está danado.
b) Se ha derramado liquido o se ha caido un objeto en el interior del aparato.
c) El producto ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el producto o está dañado.
e) El rendimiento del producto ha disminuido considerable.

• Piezas de repuesto - Si necessities piezas de repuesto, asegúrese de que el技术和 que cambiará las piezas realiza solamente las piezas de recambio originales del fabricante o piezas con las mismas caracteristicas que las piezas originales. Las piezas no autorizadas coulden provocar incendios, descargas electricas y otros riesgos.
• Calor - No instale el aparato cerca de las fuentes de calor como radiadores, calentadores, hornos uthers aparatos similares (incluidos amplificadores).

Note: Este aparato pueda ser utilisé por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan lospeligros y riesgos asociados.

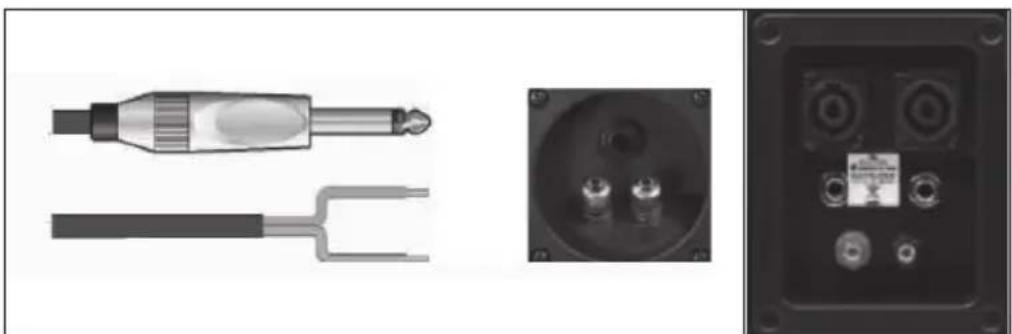

CONEXIONES

LIMPIEZA Y MANTENIMIENTO

• Limpie la superficie del altovoz con un paño suave y un producto de limpieza neutro. No use el tipo de paño que utilizes para lavar platos o Productos químicos abrasivos.
• Si el altovoz no funciona correctamente durante una tormenta, desconectelo de la red electrica y espere 1 minuto antes de volver a conectarlo.
• No deje caer objetosPEGueños ni liguidos encima del altayoz.
• Si detecta en el interior del altovo objetos pequeños o liquido, o si ve que el altovo emite humano u olor, desconectelo de inmediato de la corriente electrica ypongase en contacto con el servicios técnico autorizzato.

RETIRADA DEL APARATO

Si el aparato llama adherida la ilustracion de la izquierda (el conteditor de basura tachado)lectronces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un conteditor de basura comun. Informese sobre las leyes territoriales que regulan la recogida separada de aparatos electricos y electronicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura domestica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salute. El reciclaje ayud a reducir el consumo de materias primas.
