Produkttyp	Passiver Subwoofer
Marke	Auna
Modell	PW1010SUB MKII
Abmessungen (B x H x T)	36 x 77 x 31 cm
Gewicht	18 kg
Gehäusematerial	Holz mit kratzfestem schwarzem Filzbezug
Lautsprecherdurchmesser	10 Zoll
Nennleistung (RMS)	300 W
Maximale Leistung	600 W
Impedanz	8 Ω
Frequenzgang	65 Hz - 18 kHz
Maximaler Schalldruck	92 dB
Lautsprechertyp	Passiv (benötigt externen Verstärker)
Eingangsanschlüsse	1x Speakon-Eingang, 2x 6,3 mm Klinke, 1x vergoldete Stereo-Schraubklemme-Eingang
Ausgangsanschlüsse	1x Speakon-Ausgang
Befestigung	Adapter für Stativbefestigung
Schutzgitter	Robustes Metallgitter
Empfohlene Verwendung	Mobile Diskotheken, feste Installation
Reinigung	Weiches Tuch mit neutraler Lösung
Sicherheit	Bei Gewitter abstecken; nicht öffnen; Wartung durch Fachpersonal
Recycling	Nicht mit dem Hausmüll entsorgen, örtliche Vorschriften beachten
Hersteller	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Häufig gestellte Fragen - PW1010SUB MKII Auna

Welcher Verstärkertyp wird für den PW1010SUB MKII benötigt?

Der PW1010SUB MKII ist ein passiver Subwoofer, der einen externen Verstärker benötigt. Stellen Sie sicher, dass der Verstärker die geeignete Leistung (300 W RMS an 8 Ω) liefert und über einen Speakon- oder Klinkenausgang verfügt.

Wie schließe ich den Subwoofer an ein Audiosystem an?

Verwenden Sie ein Speakon- oder 6,3-mm-Klinkenkabel, um den Ausgang des Verstärkers mit dem Eingang des Subwoofers zu verbinden. Die vergoldete Stereo-Schraubklemme ermöglicht auch eine Drahtverbindung. Beachten Sie die Polarität (+/-).

Welche Trennfrequenz wird empfohlen?

Der Frequenzgang des Subwoofers reicht von 65 Hz bis 18 kHz. Für eine optimale Integration mit Hauptlautsprechern stellen Sie den Tiefpassfilter des Verstärkers auf etwa 80-120 Hz ein.

Kann ich diesen Subwoofer im Freien verwenden?

Ja, er kann im Freien verwendet werden, wenn er vor Regen und Feuchtigkeit geschützt ist. Der schwarze Filzbezug ist widerstandsfähig, aber vermeiden Sie direkte Wassereinwirkung. Verwenden Sie den Stativadapter für eine stabile Platzierung.

Wie pflege ich den Subwoofer?

Reinigen Sie die Oberfläche mit einem leicht feuchten, weichen Tuch (neutrale Lösung). Verwenden Sie keine Scheuermittel. Überprüfen Sie regelmäßig die Anschlüsse und das Schutzgitter. Bei Gewitter das Gerät abstecken.

Was tun, wenn der Subwoofer keinen Ton von sich gibt?

Überprüfen Sie zuerst, ob der Verstärker eingeschaltet und die Lautstärke nicht auf Null gestellt ist. Stellen Sie sicher, dass die Kabel richtig angeschlossen und nicht beschädigt sind. Testen Sie mit einer anderen Quelle oder einem anderen Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann der Subwoofer mit einem Mischpult verwendet werden?

Ja, wenn das Mischpult einen dedizierten Subwoofer-Ausgang oder einen Hauptausgang hat, verbinden Sie ihn mit dem Verstärker und dann mit dem Subwoofer. Für eine direkte Verbindung verwenden Sie ggf. einen Adapter.

Welche maximale Leistung wird vom Lautsprecher unterstützt?

Die maximale Leistung beträgt 600 W, aber die Nennleistung (RMS) beträgt 300 W. Um Schäden am Lautsprecher zu vermeiden, verwenden Sie einen Verstärker, dessen RMS-Leistung 300 W an 8 Ω nicht überschreitet.

Kann ich den Lautsprecher selbst austauschen?

Es wird nicht empfohlen, das Gehäuse zu öffnen. Im Schadensfall die Reparatur einem qualifizierten Techniker überlassen. Verwenden Sie nur vom Hersteller zugelassene Ersatzteile, um Risiken zu vermeiden.

Wie entsorge ich den Subwoofer am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht mit dem Hausmüll weg. Gemäß der EU-Richtlinie 2012/19/EU geben Sie es an einer Sammelstelle für Elektronikschrott ab. So tragen Sie zum Umweltschutz bei.

BEDIENUNGSANLEITUNG PW1010SUB MKII Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten 4

Hersteller 4

Sicherheitshinweise 5

Anschlüsse 6

Reinigung und Pflege 6

Hinweise zur Entsorgung 6

English 7

Espanol 11

Français 15

Italiano 19

EIGENSCHAFTEN

Passiver Subwoofer.
Flansch fur Stativaufbau.
Sehr hohe Belastbarkeit
- Stabiles Holzgehäuse mit kratzunempfindlichem, schwarzem Filzbezug.
- Stabiles Schutzgitter zum Schutz vor Beschädigung.
- Stabile Schutzdecken.
- Ideal für Mobile Diskotheken oder zur Festinstallation in Partykellern.

TECHNISCHE DATEN

Artikelnummer 1003500	6 10035004
Bezeichnung PW-1010-SUB	JB PW-1012-SUB
Belastbarkeit 300 W 400 W
Belastbarkeit max. 600 W 800 W
Größe 10" 12"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 92 dB	91 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich 65 Hz -	18 kHz 55 Hz - 4 kHz
Abmessungen 36 x 77 x	31 cm 40,5 x 50 x 33 cm
Gewicht	18 kg	13 kg

Artikelnummer 1003500	1003500	7
Bezeichnung PW-1015-SUB	SUB PW-1018-SUB
Belastbarkeit 500 W	600 W
Belastbarkeit max.	1000 W	1200 W
Größe 15" 18"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 93 dB	94 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Abmessungen	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Gewicht	17 kg	26 kg

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert,ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschreiben können, die zu einem Brand oder einem elektrischen Schlag führen können. Verschüttten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht,这点 Productkastist zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeitungen qualifiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringgerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie safer, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verständern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

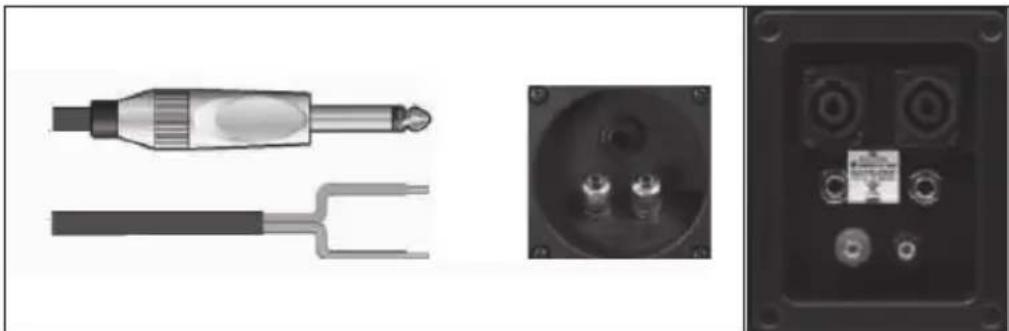

ANSCHLUSSE

REINIGUNG UND PFLEGE

• Verwenden Sie ein weiches Tuch, um die Oberfläche des Laufsprechers zu reinigen. Verwenden Sie zur Reinigung keine Scheuerschwämme, Scheuermittel oder scharfe Reiniger.
• Wenn der Laufsprecher während eines Gewitters nicht richtig Funktioniert,ziehen Sie den Stecker aus der Steckdose und stecken Sie...,ohn nach einer Minute wieder ein.
• Lassen Sie keine klinen Gegenstände oder Flüssigkeiten in den Laufsprecher fallen.
• Falls Sie keine Gegenstände oder eine Flüssigkeit im Inneren des Laufsprechers finden und Rauch oder Geruch austritt, trennen Sie den Laufsprecher(sofort vom Stromnetz und wenden Sie sich zur Inspektion und Reparatur an einen Fachbetrieb.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.
