Produkttyp	Passiver Subwoofer
Marke	Auna
Modell	PW1015SUB MKII
Artikelnummer	10035005
Belastbarkeit (RMS)	500 W
Maximale Belastbarkeit (Spitze)	1000 W
Lautsprecher	15 Zoll
Impedanz	8 Ω
Max. Schalldruck	93 dB
Frequenzgang	35 Hz - 3,5 kHz
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6,3-mm-Klinkenstecker, 1x vergoldete Stereolautsprecherklemme
Abmessungen (B x H x T)	47,5 x 60 x 41 cm
Gewicht	17 kg
Gehäusematerial	Holz mit schwarzem Filzbezug
Schutzgitter	Ja, robust
Adapter für Stativ	Inklusive
Empfohlene Verwendung	Mobile Diskotheken, feste Installation
Sicherheitshinweise	Bei Gewitter vom Netz trennen; Steckdosen nicht überlasten; Reparatur durch qualifiziertes Personal; zugelassene Teile verwenden; Wärmequellen vermeiden
Reinigung und Pflege	Weiches Tuch mit milder Lösung; keine aggressiven Produkte verwenden
Recycling	Nicht mit dem Hausmüll entsorgen; gemäß Richtlinie 2012/19/EU

Häufig gestellte Fragen - PW1015SUB MKII Auna

Wie schließe ich den passiven Subwoofer Auna PW1015SUB MKII an?

Verwenden Sie die verfügbaren Anschlüsse: PA-Eingang (XLR oder Klinke), PA-Ausgang, 6,3-mm-Klinkeneingang oder Stereolautsprecherklemme. Verbinden Sie den Verstärker mit dem Eingang und schließen Sie ggf. einen weiteren Subwoofer am Ausgang an.

Welche Verstärkerleistung wird für diesen Subwoofer empfohlen?

Die RMS-Belastbarkeit beträgt 500 W und die maximale Belastbarkeit 1000 W. Verwenden Sie einen Verstärker, der zwischen 500 und 1000 W bei 8 Ω liefert, um optimale Leistung zu erzielen.

Kann ich diesen Subwoofer im Freien verwenden?

Dieser Subwoofer ist für den Innenbereich oder überdachte Veranstaltungen konzipiert. Vermeiden Sie Regen, Feuchtigkeit oder extreme Temperaturen, um Schäden zu verhindern.

Wie reinige ich den Subwoofer?

Verwenden Sie ein leicht feuchtes weiches Tuch mit milder Lösung. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie, dass Flüssigkeit ins Innere gelangt.

Was tun, wenn der Subwoofer keinen Ton erzeugt?

Überprüfen Sie die Anschlüsse: Kabel richtig angeschlossen, Verstärker eingeschaltet und Lautstärke ausreichend. Testen Sie mit einer anderen Quelle. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Kann der Subwoofer auf einem Stativ montiert werden?

Ja, der Subwoofer wird mit einem Adapter für Stativmontage geliefert. Schrauben Sie den Adapter auf das Stativ (nicht im Lieferumfang) und setzen Sie den Subwoofer darauf.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Trennen Sie das Gerät bei Gewitter oder längerem Nichtgebrauch vom Netz. Überlasten Sie die Steckdosen nicht. Verschütten Sie keine Flüssigkeit. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.

Wie interpretiert man die Spezifikationen wie Impedanz und Empfindlichkeit?

Die Impedanz von 8 Ω muss mit der Ihres Verstärkers übereinstimmen. Die Empfindlichkeit von 93 dB gibt den Schalldruckpegel bei 1 W in 1 m Entfernung an; je höher, desto effizienter ist der Subwoofer.

Ist der Subwoofer mit jeder Hi-Fi-Anlage kompatibel?

Er ist mit jedem Verstärker oder jeder Hi-Fi-Anlage mit passendem Ausgang (Klinke, XLR, Lautsprecherklemmen) kompatibel. Stellen Sie sicher, dass der Verstärker die erforderliche Leistung bei 8 Ω liefern kann.

Wo finde ich Ersatzteile für diesen Subwoofer?

Kontaktieren Sie den Hersteller Chal-Tec GmbH oder einen autorisierten Händler. Verwenden Sie nur zugelassene Teile, um Brand- oder Stromschlagrisiken zu vermeiden.

BEDIENUNGSANLEITUNG PW1015SUB MKII Auna

PW-1010-SUB/PW-1012-SUB PW-1015-SUB/PW-1018-SUB Subwoofer 10035004 10035005 10035006 10035007

aUC

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Anschlüsse 6

Reinigung und Pflege 6

Hinweise zur Entsorgung 6

English 7

Español 11

Français 15

Italiano 19

EIGENSCHAFTEN

• Passiver Subwoofer.
- Flansch für Stativaufbau.
• Sehr hohe Belastbarkeit
- Stabiles Holzgehäuse mit kratzunempfindlichem, schwarzem Filzbezug.
- Stabiles Schutzgitter zum Schutz vor Beschädigung.
• Stabile Schutzdecken.
- Ideal für Mobile Diskotheken oder zur Festinstallation in Partykellern.

TECHNISCHE DATEN

Artikelnummer 1003500	6 10035004
Bezeichnung PW-1010-SUB PW-1012-SUB
Belastbarkeit 300 W 400 W
Belastbarkeit max. 600 W 800 W
Größe 10" 12"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 92 dB	91 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich 65 Hz -	18 kHz 55 Hz - 4 kHz
Abmessungen 36 x 77 x	31 cm 40,5 x 50 x 33 cm
Gewicht	18 kg	13 kg

Artikelnummer 10035005	10035007
Bezeichnung PW-1015-SUB PW-1018-SUB
Belastbarkeit 500 W	600 W
Belastbarkeit max.	1000 W	1200 W
Größe 15" 18"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 93 dB	94 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Abmessungen	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Gewicht	17 kg	26 kg

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

- Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

- Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

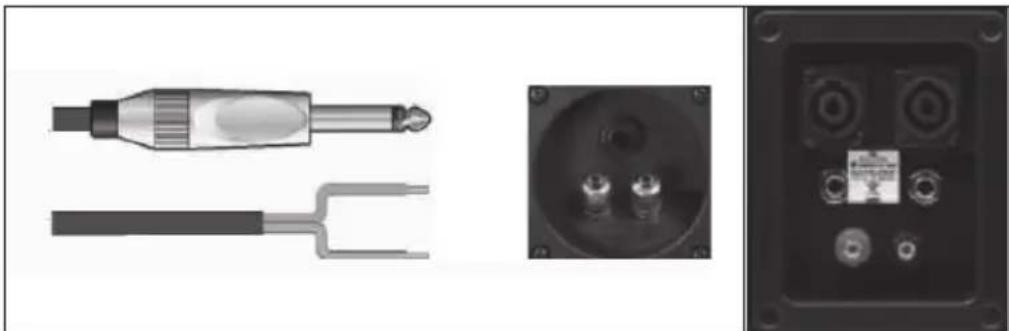

ANSCHLÜSSE

REINIGUNG UND PFLEGE

• Verwenden Sie ein weiches Tuch, um die Oberfläche des Lautsprechers zu reinigen. Verwenden Sie zur Reinigung keine Scheuerschwämme, Scheuermittel oder scharfe Reiniger.
• Wenn der Lautsprecher während eines Gewitters nicht richtig funktioniert, ziehen Sie den Stecker aus der Steckdose und stecken Sie ihn nach einer Minute wieder ein.
• Lassen Sie keine kleinen Gegenstände oder Flüssigkeiten in den Lautsprecher fallen.
• Falls Sie kleine Gegenstände oder eine Flüssigkeit im Inneren des Lautsprechers finden und Rauch oder Geruch austritt, trennen Sie den Lautsprecher sofort vom Stromnetz und wenden Sie sich zur Inspektion und Reparatur an einen Fachbetrieb.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
