Produkttyp	Passiver Subwoofer
Marke und Modell	Auna PW1012SUB MKII
Abmessungen (B x H x T)	40,5 x 50 x 33 cm
Gewicht	13 kg
Lautsprecher	12 Zoll (30,5 cm)
Nennbelastbarkeit (Dauer)	400 W
Maximale Belastbarkeit (Spitze)	800 W
Impedanz	8 Ω
Frequenzgang	55 Hz - 4 kHz
Maximaler Schalldruck	91 dB
Anschlussarten	1 Speakon-Eingang, 1 Speakon-Ausgang, 2 Klinkeneingänge 6,3 mm, 1 vergoldeter Stereo-Schraubklemmen-Eingang
Gehäuse	Holz mit kratzfestem schwarzen Filzbezug
Schutzgitter	Ja, robust
Stativadapter	Inklusive
Empfohlene Verwendung	Mobile Disko, permanente Installation im Untergeschoss
Reinigung	Weiches Tuch und neutrale Lösung
Reparatur	Qualifizierten Fachmann überlassen
Artikelnummer	100350 (06 10035004)
Hersteller	Chal-Tec GmbH, Berlin, Deutschland

Häufig gestellte Fragen - PW1012SUB MKII Auna

Wie schließe ich den Subwoofer Auna PW1012SUB MKII an?

Verwenden Sie die verfügbaren Anschlüsse: einen Speakon-Eingang (oder 6,3 mm Klinke) von Ihrem Verstärker und einen Speakon-Ausgang, um einen weiteren Subwoofer parallel anzuschließen. Sie können auch den vergoldeten Stereo-Schraubklemmen-Eingang für eine kabelgebundene Verbindung nutzen.

Welche Leistung wird für den Verstärker empfohlen?

Die Nennbelastbarkeit des Subwoofers beträgt 400 W Dauer und 800 W Spitze. Verwenden Sie einen Verstärker mit einer geeigneten RMS-Leistung, z.B. zwischen 300 und 600 W bei 8 Ω, für einen optimalen Betrieb ohne Überlastungsrisiko.

Kann ich diesen Subwoofer im Freien verwenden?

Ja, aber er ist nicht für Regen oder Feuchtigkeit ausgelegt. Im Freien stellen Sie ihn wettergeschützt auf und verwenden Sie ihn nicht bei Gewitter. Ziehen Sie vorsichtshalber den Netzstecker.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches Tuch, das leicht mit einer neutralen Lösung (Wasser und mildes Reinigungsmittel) angefeuchtet ist. Verwenden Sie keine aggressiven Chemikalien oder scheuernde Tücher. Wischen Sie die Filzoberfläche und das Gitter vorsichtig ab.

Was tun, wenn der Subwoofer keinen Ton erzeugt?

Überprüfen Sie zuerst die Verbindungen: Speakon- oder Klinkenkabel richtig eingesteckt, Verstärker eingeschaltet und Audioquelle aktiv. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder einer anderen Quelle.

Kann dieser Subwoofer mit einer Hauptlautsprecherbox verwendet werden?

Ja, der PW1012SUB MKII ist ein passiver Subwoofer, der dazu dient, Hauptlautsprecher zu ergänzen. Schließen Sie ihn an den Subwoofer-Ausgang Ihres Verstärkers an oder verwenden Sie eine aktive Frequenzweiche, um die tiefen Frequenzen zu trennen.

Welche Garantie hat dieses Produkt?

Die gesetzliche Gewährleistung beträgt 2 Jahre. Bewahren Sie Ihren Kassenbon und die Bedienungsanleitung auf. Für Reklamationen wenden Sie sich an den Händler oder den Hersteller Chal-Tec GmbH.

Kann ich den Subwoofer selbst reparieren?

Nein, öffnen Sie das Gehäuse nicht. Es enthält gefährliche Bauteile und Restspannungen. Überlassen Sie Reparaturen einem qualifizierten Fachmann. Die Verwendung nicht zugelassener Teile kann die Garantie ungültig machen.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektro- und Elektronikaltgeräte (WEEE) gemäß Richtlinie 2012/19/EU. Beachten Sie die örtlichen Vorschriften.

Kann ich diesen Subwoofer auf einem Stativ montieren?

Ja, der Subwoofer wird mit einem Stativadapter geliefert. Schrauben Sie ihn an der Unterseite des Subwoofers fest, um ihn auf einem handelsüblichen 35-mm-Stativ zu montieren. Stellen Sie sicher, dass das Stativ die Last von 13 kg tragen kann.

BEDIENUNGSANLEITUNG PW1012SUB MKII Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten 4

Hersteller 4

Sicherheitshinweise 5

Anschlüsse 6

Reinigung und Pflege 6

Hinweise zur Entsorgung 6

English 7

Espanol 11

Français 15

Italiano 19

EIGENSCHAFTEN

Passiver Subwoofer.
Flansch fur Stativaufbau.
Sehr hohe Belastbarkeit
- Stabiles Holzgehäuse mit kratzunempfindlichem, schwarzem Filzbezug.
- Stabiles Schutzgitter zum Schutz vor Beschädigung.
- Stabile Schutzdecken.
- Ideal für Mobile Diskotheken oder zur Festinstallation in Partykellern.

TECHNISCHE DATEN

Artikelnummer 1003500	6 10035004
Bezeichnung PW-1010-SUB	JB PW-1012-SUB
Belastbarkeit 300 W 400 W
Belastbarkeit max. 600 W 800 W
Größe 10" 12"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 92 dB	91 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich 65 Hz -	18 kHz 55 Hz - 4 kHz
Abmessungen 36 x 77 x	31 cm 40,5 x 50 x 33 cm
Gewicht	18 kg	13 kg

Artikelnummer 1003500	1003500	7
Bezeichnung PW-1015-SUB	SUB PW-1018-SUB
Belastbarkeit 500 W	600 W
Belastbarkeit max.	1000 W	1200 W
Größe 15" 18"
Anschlüsse	1x PA-Eingang, 1x PA-Ausgang, 2x 6.3 mm Klinken-Eingang, 1x vergoldeter Stereo-Schraubklemmen-Eingang
Schalldruck max. 93 dB	94 dB
Widerstand 8 Ω 8 Ω
Frequenzbereich	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Abmessungen	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Gewicht	17 kg	26 kg

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert,ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschreiben können, die zu einem Brand oder einem elektrischen Schlag führen konnten. Verschüten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht,这点 Productkastist zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile bereits werden, stellen Sie sichere, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verständern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperliche eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

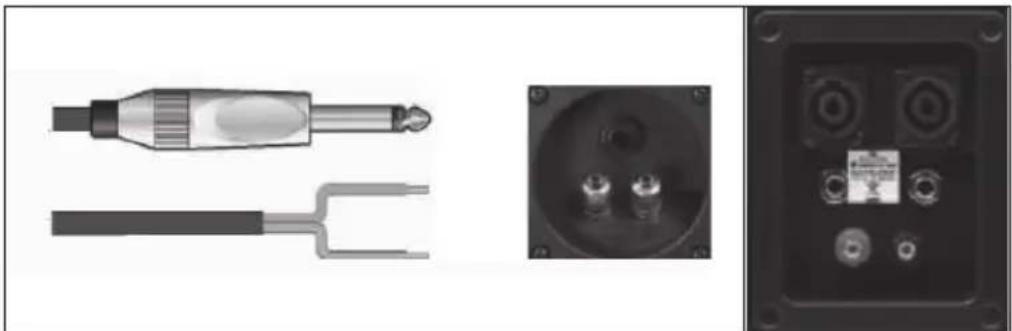

ANSCHLUSSE

REINIGUNG UND PFLEGE

• Verwenden Sie ein weiches Tuch, um die Oberfläche des Laufsprechers zu reinigen. Verwenden Sie zur Reinigung keine Scheuerschwämme, Scheuermittel oder scharfe Reiniger.
• Wenn der Laufsprecher während eines Gewitters nicht richtig Funktioniert,ziehen Sie den Stecker aus der Steckdose und stecken Sie...,ohn nach einer Minute wieder ein.
• Lassen Sie keine klinen Gegenstände oder Flüssigkeiten in den Laufsprecher fallen.
• Falls Sie keine Gegenstände oder eine Flüssigkeit im Inneren des Laufsprechers finden und Rauch oder Geruch austritt, trennen Sie den Laufsprecher(sofort vom Stromnetz und wenden Sie sich zur Inspektion und Reparatur an einen Fachbetrieb.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.
