PW1012SUB MKII - Subwoofer Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer passivo
Marca e modello	Auna PW1012SUB MKII
Dimensioni (L x A x P)	40,5 x 50 x 33 cm
Peso	13 kg
Altoparlante	12 pollici (30,5 cm)
Potenza nominale (continua)	400 W
Potenza massima (picco)	800 W
Impedenza	8 Ω
Risposta in frequenza	55 Hz - 4 kHz
Pressione acustica massima	91 dB
Tipo di connessioni	1 ingresso Speakon, 1 uscita Speakon, 2 ingressi jack 6,3 mm, 1 ingresso a morsetto stereo placcato oro
Cassa	Legno con rivestimento in feltro nero resistente ai graffi
Griglia di protezione	Sì, solida
Adattatore per treppiede	Incluso
Utilizzo consigliato	Discoteche mobili, installazione permanente in locali
Pulizia	Panno morbido e soluzione neutra
Riparabilità	Affidare a un professionista qualificato
Numero articolo	100350 (06 10035004)
Produttore	Chal-Tec GmbH, Berlino, Germania

Domande frequenti - PW1012SUB MKII Auna

Come collegare il subwoofer Auna PW1012SUB MKII?

Utilizza le connessioni disponibili: un ingresso Speakon (o jack 6,3 mm) dal tuo amplificatore, e un'uscita Speakon per collegare un altro subwoofer in parallelo. Puoi anche utilizzare l'ingresso a morsetto stereo placcato oro per un collegamento con fili.

Quale potenza dell'amplificatore è consigliata?

La potenza nominale del subwoofer è di 400 W continui e 800 W di picco. Utilizza un amplificatore che eroghi una potenza RMS adeguata, ad esempio tra 300 e 600 W a 8 Ω per un funzionamento ottimale senza rischi di sovraccarico.

Posso usare questo subwoofer all'aperto?

Sì, ma non è progettato per l'esposizione a pioggia o umidità. All'aperto, posizionalo al riparo dalle intemperie e non utilizzarlo in caso di temporale. Scollegalo per precauzione.

Come pulire il subwoofer?

Utilizza un panno morbido leggermente inumidito con una soluzione neutra (acqua e sapone delicato). Non utilizzare prodotti chimici aggressivi né tessuti abrasivi. Asciuga delicatamente la superficie in feltro e la griglia.

Cosa fare se il subwoofer non produce alcun suono?

Controlla prima le connessioni: cavi Speakon o jack ben inseriti, amplificatore acceso e sorgente audio attiva. Assicurati che il volume non sia al minimo. Se il problema persiste, prova con un altro cavo o un'altra sorgente.

Questo subwoofer può essere utilizzato con un diffusore principale?

Sì, il PW1012SUB MKII è un subwoofer passivo destinato a completare diffusori principali. Collegalo all'uscita subwoofer del tuo amplificatore o utilizza un filtro attivo per separare le basse frequenze.

Qual è la garanzia di questo prodotto?

La garanzia legale di conformità è di 2 anni. Conserva lo scontrino e il manuale. Per qualsiasi reclamo, contatta il rivenditore o il produttore Chal-Tec GmbH.

Posso riparare da solo il subwoofer?

No, non aprire la cassa. Contiene componenti pericolosi e tensioni residue. Affida qualsiasi riparazione a un professionista qualificato. L'uso di parti non approvate può annullare la garanzia.

Come riciclare questo prodotto a fine vita?

Non gettarlo nei rifiuti domestici. Portalo in un punto di raccolta per RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche) in conformità con la direttiva 2012/19/UE. Rispetta le normative locali.

Posso montare questo subwoofer su un piedistallo?

Sì, il subwoofer viene fornito con un adattatore per fissaggio su treppiede. Avvitalo sul fondo del subwoofer per montarlo su un piedistallo standard da 35 mm. Verifica che il piedistallo supporti il carico di 13 kg.

MANUALE UTENTE PW1012SUB MKII Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 20

Produtore 20

Avverenze di sicurezza 21

Connessioni 22

Pulizia e manutenzione 22

Smaltimento 22

CARATTERISTICHE

• Subwoofer passivo.
• Flangia per il montaggio del treppiedi.
• Portata elevata.
• Alloggiamo di legno robusto rivestito di feltro nero antigraffio.
• Griglia di protezione robusta contro i danneggiamenti.
• Cover protettiive robuste.
• Ideale per discoteche portatili o per l'installazione fissa nelle tavernne.

DATI TECHNICI

Codice articolo 1003500	6 10035004
Denominazione PW-101	0-SUB PW-1012-SUB
Capacità 300 W 400 W
Capacità max. 600 W 800 W
Dimensione 10" 12"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	92 dB 91 dB
Resistenza 8 Ω 8 Ω
Gamma di frequence 65	Hz - 18 kHz 55 Hz - 4 kHz
Misure 36 x 77 x 31 cm	40,5 x 50 x 33 cm
Peso	18 kg	13 kg

Codice articolo 1003500	5 1003500	7
Denominazione PW-101	5-SUB PW-1018-SUB
Capacità 500 W	600 W
Capacità max.	1000 W	1200 W
Dimensione 15" 18"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	93 dB	94 dB
Resistenza 8 Ω 8 Ω
Gamma di frequence	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Misure	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Peso	17 kg	26 kg

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine - Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina dalla presa di corrente e scollegare il dispositivo dalla connessione dell'antenna. In quello modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi - Non infrilare nessun tipo di oggetto nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le copertura potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale techniciano qualificato.
• Danni che necessitano manutenzione - Staccare la spina alla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le seguenti situazioni:
  a) Se cavo di alimentazione o spina sono danneggiati.
  b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositorio.
  c) Se il prodotto è stato esposto a pioggia o acqua.
  d) Se il prodotto è caduto o è danneggiato.
  e) Se il prodotto presente prestazioni sensibilmente al di sotto della norma.
• Parti di ricambio - Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizi solo parti autorizzato dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.
• Calore – Non posizionare il dispositivo nei pressi di fonti di calorie, come termosifoni, radiatori convettivi, fornì o altri prodotti (inclusi amplificatori).

Nota: Questo dispositivo più essere utilizzato da bambini a partire da 8 anni e da personne con limitate capacità fisiche e psichiche o con concenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

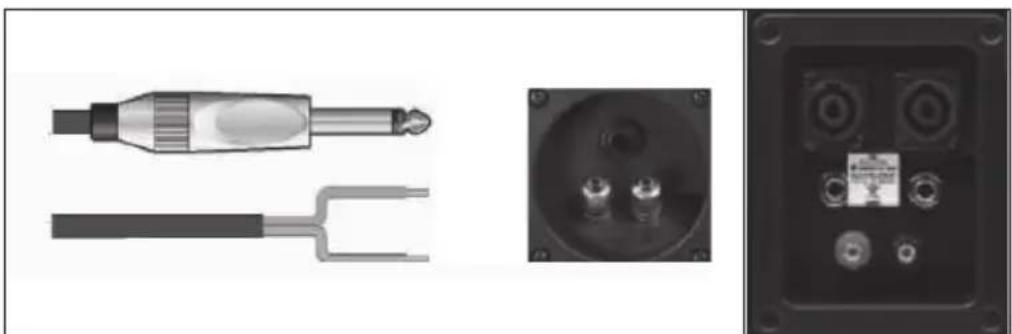

CONNECTIONI

PULIZIA E MANUTENZIONE

• Utilizzare un panno o uno straccio inumidito con una soluzione neutra per pulire la superficie dell'altoparlante. Non utilizzato spugne per piatti o prodotti chimici aggressivi.
• Se il disposativo non funzione correttamente durante un temporale, staccare la spina e ricollegarlaupon un minuto.
  Non far cadere piccoli oggetti o liquidi dentro all'altoparlante.
• Se venissero trovati piccoli oggetti o liquidi dentro all'altoparlante, se sinota fumo o odore, sccollegare immediatamente l'altoparlante dall'alimentazione e inviarlo a un centro di assistenza autorizzato.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
