PW1010SUB MKII - Subwoofer Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer passivo
Marca	Auna
Modello	PW1010SUB MKII
Dimensioni (L x A x P)	36 x 77 x 31 cm
Peso	18 kg
Materiale del cabinet	Legno con rivestimento in feltro nero resistente ai graffi
Diametro dell'altoparlante	10 pollici
Potenza nominale (RMS)	300 W
Potenza massima	600 W
Impedenza	8 Ω
Risposta in frequenza	65 Hz - 18 kHz
Pressione acustica massima	92 dB
Tipo di cassa	Passiva (richiede un amplificatore esterno)
Connettori di ingresso	1x ingresso speakon, 2x jack 6,3 mm, 1x ingresso morsettiera a vite stereo placcata oro
Connettori di uscita	1x uscita speakon
Fissaggio	Adattatore per montaggio su treppiede
Griglia di protezione	Griglia metallica robusta
Utilizzo consigliato	Discoteche mobili, installazione permanente
Pulizia	Panno morbido con soluzione neutra
Sicurezza	Scollegare in caso di temporale; non aprire; manutenzione da parte di personale qualificato
Riciclaggio	Non smaltire con i rifiuti domestici, seguire le normative locali
Produttore	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania

Domande frequenti - PW1010SUB MKII Auna

Che tipo di amplificatore è necessario per il PW1010SUB MKII ?

Il PW1010SUB MKII è un subwoofer passivo che richiede un amplificatore esterno. Assicurarsi che l'amplificatore eroghi una potenza adeguata (300 W RMS sotto 8 Ω) e disponga di un'uscita speakon o jack.

Come collegare il subwoofer a un sistema audio ?

Utilizzare un cavo speakon o jack 6,3 mm per collegare l'uscita dell'amplificatore all'ingresso del subwoofer. La morsettiera a vite stereo placcata oro consente anche un collegamento cablato. Rispettare la polarità (+/-).

Qual è la frequenza di taglio consigliata ?

La risposta in frequenza del subwoofer è da 65 Hz a 18 kHz. Per un'integrazione ottimale con diffusori principali, impostare il filtro passa-basso dell'amplificatore intorno a 80-120 Hz.

Posso utilizzare questo subwoofer all'aperto ?

Sì, può essere utilizzato all'aperto se protetto da pioggia e umidità. Il rivestimento in feltro nero è resistente, ma evitare l'esposizione diretta all'acqua. Utilizzare l'adattatore per treppiede per un posizionamento stabile.

Come mantenere il subwoofer ?

Pulire la superficie con un panno morbido leggermente umido (soluzione neutra). Non utilizzare prodotti abrasivi. Controllare regolarmente i collegamenti e la griglia di protezione. In caso di temporale, scollegare l'apparecchio.

Cosa fare se il subwoofer non produce alcun suono ?

Controllare prima che l'amplificatore sia acceso e che il volume non sia a zero. Assicurarsi che i cavi siano collegati correttamente e non danneggiati. Provare con un'altra sorgente o un altro cavo. Se il problema persiste, consultare un professionista.

Il subwoofer può essere utilizzato con un mixer ?

Sì, se il mixer dispone di un'uscita dedicata per subwoofer o di un'uscita principale, collegarla all'amplificatore e poi al subwoofer. Per un collegamento diretto, utilizzare un adattatore se necessario.

Qual è la potenza massima supportata dall'altoparlante ?

La potenza massima è di 600 W, ma la potenza nominale (RMS) è di 300 W. Per evitare di danneggiare l'altoparlante, utilizzare un amplificatore la cui potenza RMS non superi 300 W sotto 8 Ω.

Posso sostituire l'altoparlante da solo ?

È sconsigliato aprire il subwoofer. In caso di danni, affidare la riparazione a un tecnico qualificato. Utilizzare solo ricambi approvati dal produttore per evitare rischi.

Come riciclare il subwoofer a fine vita ?

Non smaltire l'apparecchio con i rifiuti domestici. Conformemente alla direttiva europea 2012/19/UE, depositarlo in un punto di raccolta per rifiuti elettronici. Contribuire così alla protezione dell'ambiente.

MANUALE UTENTE PW1010SUB MKII Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 20

Produtore 20

Avverenze di sicurezza 21

Connessioni 22

Pulizia e manutenzione 22

Smaltimento 22

CARATTERISTICHE

• Subwoofer passivo.
• Flangia per il montaggio del treppiedi.
• Portata elevata.
• Alloggiamo di legno robusto rivestito di feltro nero antigraffio.
• Griglia di protezione robusta contro i danneggiamenti.
• Cover protettive robuste.
• Ideale per discoteche portatili o per l'installazione fissa nelle taverne.

DATI TECHNICI

Codice articolo 1003500	6 10035004
Denominazione PW-101	0-SUB PW-1012-SUB
Capacità 300 W 400 W
Capacità max. 600 W 800 W
Dimensione 10" 12"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	92 dB 91 dB
Resistenza 8 Ω 8 Ω
Gamma di frequence 65	Hz - 18 kHz 55 Hz - 4 kHz
Misure 36 x 77 x 31 cm	40,5 x 50 x 33 cm
Peso	18 kg	13 kg

Codice articolo 1003500	5 1003500	7
Denominazione PW-101	5-SUB PW-1018-SUB
Capacità 500 W	600 W
Capacità max.	1000 W	1200 W
Dimensione 15" 18"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	93 dB	94 dB
Resistenza 8 Ω 8 Ω
Gamma di frequence	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Misure	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Peso	17 kg	26 kg

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine - Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina alla presa di corrente e scollegare il dispositivo alla connessione dell'antenna. In quello modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi - Non infrilare nessun tipo di oggetto nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le copertura potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale techniciano qualificato.
• Danni che necessitano manutenzione - Staccare la spina alla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le sequenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositorio.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente al di sotto della norma.

• Parti di ricambio - Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizi solo parti autorizzato dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.
• Calore - Non posizionare il dispositivo nei pressi di fonti di calorie, come termosifoni, radiatori convettivi, fornì o altri prodotti (inclusi amplificatori).

Nota: Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o conconoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

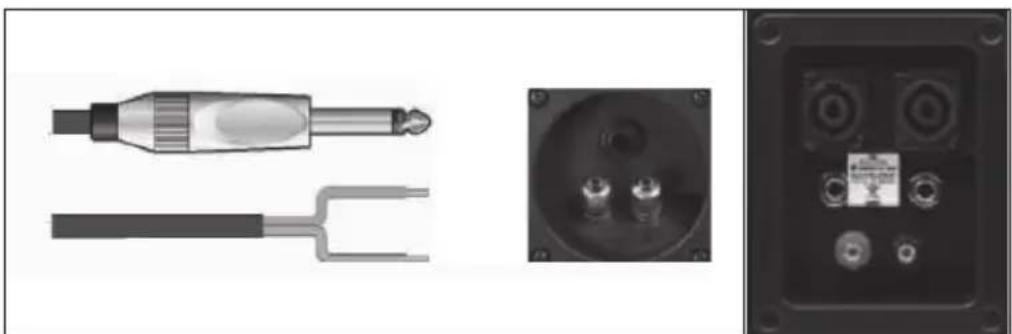

CONNECTIONI

PULIZIA E MANUTENZIONE

• Utilizzare un panno o uno straccio inumidito con una soluzione neutra per pulire la superficie dell'altoparlante. Non utilizzato spugne per piatti o prodotti chimici aggressivi.
• Se il disposativo non funziona correttamente durante un temporale, staccare la spina e ricollegarlaupon un minuto.
  Non far cadere piccoli oggetti o liquidi dentro all'altoparlante.
• Se venissero trovati piccoli oggetti o liquidi dentro all'altoparlante, se sinota fumo o odore, scollegare immediatamente l'altoparlante dall'alimentazione e inviarlo a un centro di assistenza autorizzato.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
