PW1015SUB MKII - Subwoofer Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer passivo
Marca	Auna
Modello	PW1015SUB MKII
Numero articolo	10035005
Capacità di carico (RMS)	500 W
Carico massimo (picco)	1000 W
Altoparlante	15 pollici
Impedenza	8 Ω
Pressione acustica max.	93 dB
Risposta in frequenza	35 Hz - 3,5 kHz
Connessioni	1x ingresso audio, 1x uscita audio, 2x jack 6,3 mm, 1x morsetto a vite stereo placcato oro
Dimensioni (L x A x P)	47,5 x 60 x 41 cm
Peso	17 kg
Materiale del cabinet	Legno con rivestimento in feltro nero
Griglia di protezione	Sì, robusta
Adattatore per treppiede	Incluso
Utilizzo consigliato	Discoteche mobili, installazione permanente
Istruzioni di sicurezza	Scollegare in caso di temporale; non sovraccaricare le prese; riparazione da parte di personale qualificato; utilizzare pezzi approvati; evitare fonti di calore
Pulizia e manutenzione	Panno morbido con soluzione neutra; non utilizzare prodotti aggressivi
Riciclaggio	Non smaltire con i rifiuti domestici; seguire la direttiva 2012/19/UE

Domande frequenti - PW1015SUB MKII Auna

Come collegare il subwoofer Auna PW1015SUB MKII?

Utilizzare i connettori disponibili: ingresso audio (XLR o jack), uscita audio, ingresso jack 6,3 mm o morsetto a vite stereo. Collegare l'amplificatore all'ingresso e collegare eventualmente un altro subwoofer all'uscita.

Quale potenza dell'amplificatore è consigliata per questo subwoofer?

La capacità di carico RMS è di 500 W e il carico massimo di 1000 W. Utilizzare un ampli che eroghi tra 500 e 1000 W a 8 Ω per prestazioni ottimali.

Posso usare questo subwoofer all'esterno?

Questo subwoofer è progettato per uso interno o eventi coperti. Evitare l'esposizione a pioggia, umidità o temperature estreme per prevenire danni.

Come pulire il subwoofer?

Utilizzare un panno morbido leggermente umido con una soluzione neutra. Non utilizzare prodotti abrasivi o solventi. Evitare che il liquido penetri all'interno.

Cosa fare se il subwoofer non produce alcun suono?

Verificare le connessioni: cavi ben collegati, amplificatore acceso e volume sufficiente. Provare con un'altra sorgente. Se il problema persiste, consultare un tecnico qualificato.

È possibile montare il subwoofer su un piedistallo?

Sì, il subwoofer viene fornito con un adattatore per fissaggio su treppiede. Avvitare l'adattatore sul piedistallo (non incluso) e installare il subwoofer sopra.

Quali sono le precauzioni di sicurezza importanti?

Scollegare l'apparecchio in caso di temporale o di non utilizzo prolungato. Non sovraccaricare le prese. Non versare liquidi. Qualsiasi riparazione deve essere effettuata da personale qualificato.

Come interpretare le specifiche come impedenza e sensibilità?

L'impedenza di 8 Ω deve corrispondere a quella del vostro amplificatore. La sensibilità di 93 dB indica il livello sonoro per 1 W a 1 metro; più è alta, più il subwoofer è efficiente.

Il subwoofer è compatibile con qualsiasi impianto hi-fi?

È compatibile con qualsiasi amplificatore o impianto hi-fi dotato di un'uscita adatta (jack, XLR, morsettiera). Assicurarsi che l'ampli possa erogare la potenza necessaria a 8 Ω.

Dove trovare pezzi di ricambio per questo subwoofer?

Contattare il produttore Chal-Tec GmbH o un rivenditore autorizzato. Utilizzare solo pezzi approvati per evitare rischi di incendio o scossa elettrica.

MANUALE UTENTE PW1015SUB MKII Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 21

Connessioni 22

Pulizia e manutenzione 22

Smaltimento 22

CARATTERISTICHE

• Subwoofer passivo.
• Flangia per il montaggio del treppiedi.
• Portata elevata.
• Alloggiamento di legno robusto rivestito di feltro nero antigraffio.
• Griglia di protezione robusta contro i danneggiamenti.
  • Cover protettive robuste.
• Ideale per discoteche portatili o per l'installazione fissa nelle taverne.

DATI TECNICI

Codice articolo 1003500	6 10035004
Denominazione PW-1010	0-SUB PW-1012-SUB
Capacità 300 W 400 W
Capacità max. 600 W 800 W
Dimensione 10" 12"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	92 dB 91 dB
Resistenza 8 Ω 8 Ω
Gamma di frequenze 65	Hz - 18 kHz 55 Hz - 4 kHz
Misure 36 x 77 x 31 cm	40,5 x 50 x 33 cm
Peso	18 kg	13 kg

Codice articolo 1003500	5	10035007
Denominazione PW-1015	SUB PW-1018-SUB
Capacità 500 W	600 W
Capacità max.	1000 W	1200 W
Dimensione 15" 18"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	93 dB	94 dB
Resistenza 8 Ω 8 Ω
Gamma di frequenze	35 Hz - 3,5 kHz	35 Hz - 3,5 kHz
Misure	47,5 x 60 x 41 cm	55 x 68 x 26 cm
Peso	17 kg	26 kg

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine – Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina dalla presa di corrente e scollegare il dispositivo dalla connessione dell'antenna. In questo modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico – Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi – Non infilare nessun tipo di oggetto nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione – Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le coperture potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale tecnico qualificato.
• Danni che necessitano manutenzione – Staccare la spina dalla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente al di sotto della norma.

- Parti di ricambio – Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizzi solo parti autorizzate dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.

- Calore – Non posizionare il dispositivo nei pressi di fonti di calore, come termosifoni, radiatori convettivi, forni o altri prodotti (inclusi amplificatori).

Nota: Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

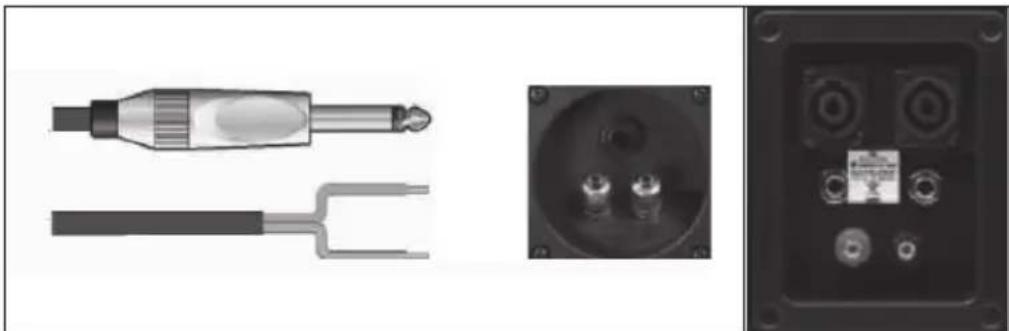

CONNESSIONI

PULIZIA E MANUTENZIONE

• Utilizzare un panno o uno straccio inumidito con una soluzione neutra per pulire la superficie dell'altoparlante. Non utilizzare spugne per piatti o prodotti chimici aggressivi.
• Se il dispositivo non funziona correttamente durante un temporale, staccare la spina e ricollegarla dopo un minuto.
• Non far cadere piccoli oggetti o liquidi dentro all'altoparlante.
• Se venissero trovati piccoli oggetti o liquidi dentro all'altoparlante, se si nota fumo o odore, scollegare immediatamente l'altoparlante dall'alimentazione e inviarlo a un centro di assistenza autorizzato.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
