Linie 501 Slim Sub - Subwoofer Auna - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Auna
Modell	Linie 501 Slim Sub
Artikelnummer	10040064, 10040065, 10040066
Stromversorgung	100-240 V ~ 50/60 Hz
RMS-Leistung	60 W
Frequenzbereich	50 Hz - 200 Hz (einstellbar)
Nennimpedanz	4 Ohm
Lautstärkeregelung	Ja, GAIN-Regler
Frequenzregelung	Ja, FREQ-Regler von 50 bis 200 Hz
Audioeingang	Line-In RCA (L/R)
Betriebsanzeige	Leuchtanzeige (POWER INDICATOR)
Phasenschalter	REV/NOR
Einschaltmodus	AUTO/ON/OFF (Signalerfassung)
Abmessungen	40 x 32,5 x 15,5 cm
Gewicht	Ca. 5 kg
Gehäusematerial	Holz/MDF (Schätzung)
Betriebstemperatur	Innenraumgebrauch, Feuchtigkeit vermeiden
Wartung	Gelegentliches Entstauben, Lautsprecher nicht berühren
Sicherheit	Nicht öffnen, Reparatur einem Fachmann überlassen
Ersatzteile	Verwenden Sie identische, vom Hersteller empfohlene Teile
Entsorgung	Nicht über den Hausmüll entsorgen, zu einer Sammelstelle bringen
Sprachen der Anleitung	FR, DE, ES, IT, EN und andere

Häufig gestellte Fragen - Linie 501 Slim Sub Auna

Wie schließe ich den Subwoofer Auna Linie 501 Slim Sub an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Verbinden Sie den Subwoofer-Ausgang Ihres Verstärkers mit dem AUDIO INPUT (RCA) des Subwoofers. Stecken Sie das Netzkabel in den AC INPUT (100-240 V~). Schalten Sie den Verstärker ein, dann den Subwoofer. Stellen Sie die Lautstärke schrittweise ein.

Wo soll der Subwoofer im Raum platziert werden?

Stellen Sie ihn auf eine feste Oberfläche, um Vibrationen zu vermeiden. Idealerweise zwischen den hinteren Lautsprechern. Testen Sie verschiedene Positionen, um das beste Hörerlebnis zu erzielen.

Wie reinige ich den Subwoofer?

Stauben Sie das Gehäuse gelegentlich mit einem weichen Tuch ab. Vermeiden Sie es, die Lautsprecher zu berühren, und verwenden Sie keine flüssigen Reinigungsmittel.

Was bedeutet die Leuchtanzeige (POWER INDICATOR)?

Die Anzeige zeigt den Betriebszustand an: leuchtet, wenn der Subwoofer eingeschaltet ist und ein Audiosignal empfängt (im AUTO-Modus). Aus, wenn er sich im Standby oder ausgeschaltet befindet.

Wie stelle ich die Trennfrequenz (FREQ) ein?

Drehen Sie den FREQ-Regler zwischen 50 Hz und 200 Hz. Eine typische Einstellung besteht darin, die Trennfrequenz an den Frequenzgang der Hauptlautsprecher anzupassen, um einen harmonischen Übergang zu erzielen.

Was macht der Phasenschalter (REV/NOR)?

Er kehrt die Phase des Subwoofers um. Wechseln Sie während der Wiedergabe zwischen REV und NOR und wählen Sie die Position mit der besten Klangqualität (mehr Bass oder bessere Integration).

Warum schaltet sich der Subwoofer nicht ein?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Schalter AUTO/ON/OFF auf ON oder AUTO steht. Im AUTO-Modus schaltet er sich nur ein, wenn ein Audiosignal erkannt wird.

Wie hoch ist die RMS-Leistung des Subwoofers?

Die RMS-Leistung beträgt 60 W bei einer Nennimpedanz von 4 Ohm, ausreichend für den Heimgebrauch.

Kann der Subwoofer mit jedem Verstärker verwendet werden?

Ja, solange der Verstärker einen Subwoofer-Ausgang oder einen Vorverstärkerausgang (Line Out) hat. Verwenden Sie ein RCA-Kabel zum Anschluss.

Wie lange dauert es, bis der Subwoofer seinen besten Klang liefert?

Eine Einspielzeit von etwa 15 Stunden wird empfohlen, damit die mechanischen Komponenten und die Temperatur ihre optimalen Eigenschaften erreichen.

BEDIENUNGSANLEITUNG Linie 501 Slim Sub Auna

Linie 501 Slim Sub Subwoofer 10040064 10040065 10040066

a u

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Anschlussdiagramm 6

Überblick 7

Betriebszeit und Reinigung 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 9

Hinweise zur Entsorgung 11

Artikelnummer 10040064, 10040065, 10040066
Stromversorgung 100-240 V ~ 50/60 Hz
RMS-Leistung 60 W
Frequenzgang Einstellbar, 50 Hz - 200 Hz
Nennimpedanz 4 Ohm
Lautstärkereglung Ja
Line-In-Anschluss Cinch
Maße 40 x 32,5 x 15,5cm

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

- Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

- Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

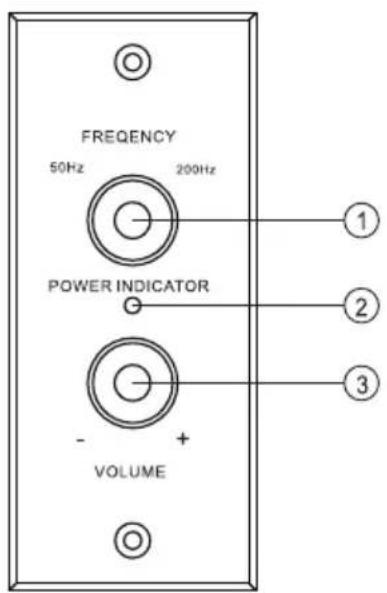

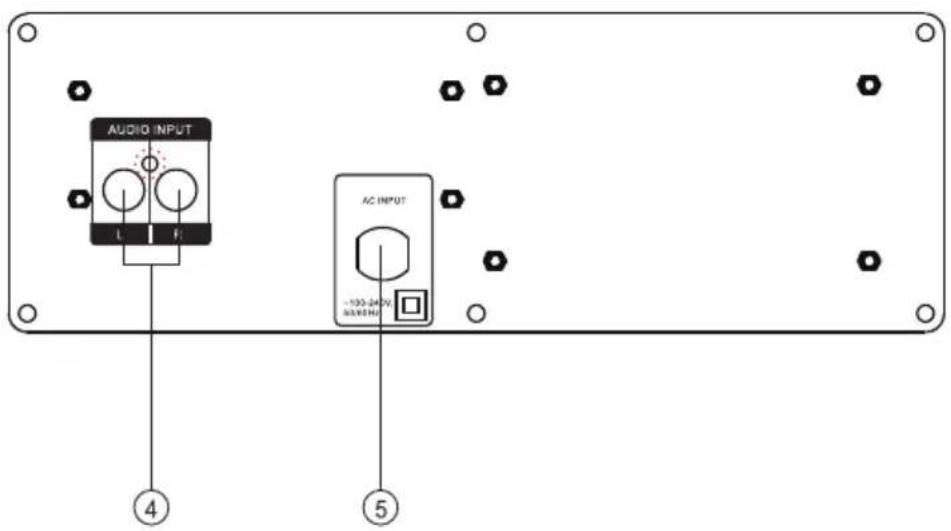

ANSCHLUSSDIAGRAMM

1 FREQUENCY: Hier stellen Sie die Freqenz ein 50-200Hz
2 POWER INDICATOR: Betriebsanzeige
3 VOLUME: Hier stellen Sie die Lautstärke ein
4 AUDIO INPUT: Audioeingang
5 AC INPUT: Stromanschluss - 100-240 V\~, 50/60Hz

ÜBERBLICK

Bevor Sie beginnen, vergewissern Sie sich, dass alle Geräte ausgeschaltet sind und die Lautstärke des Verstärkers auf niedrig eingestellt ist. Vergewissern Sie sich, dass der Subwoofer-Schalter auf OFF steht, drehen Sie den GAIN-Regler auf MIN und stellen Sie den FREQ-Regler auf die mittlere Position. Schließen Sie den Netzstecker an Ihre Steckdose an.

Schließen Sie Ihren Subwoofer nach dem Anschlussidiagramm an Ihren Verstärker an. Schalten Sie den Verstärker und den Subwoofer ein und spielen Sie Ihre Lieblingsmusik. Erhöhen Sie die Lautstärke des Verstärkers allmählich auf den gewünschten Pegel. Erhöhen Sie den GAIN-Regler des Subwoofers allmählich auf den gewünschten Basspegel. Stellen Sie den FREQ-Regler auf einen Wert ein, bei dem der Subwoofer und die hinteren Lautsprecher zu Ihrer Zufriedenheit arbeiten. Schalten Sie den PHASE-Schalter zwischen der REV- und der NOR-Position um, um zu sehen, welche Einstellung für Sie besser klingt. Sie können nun den AUTO/ON/OFF-Schalter in der Position AUTO belassen.

Diese Position ist signalaktiviert. Ihr Subwoofer schaltet sich nur dann automatisch ein, wenn der Subwoofer ein Audiosignal von Ihrem Verstärker empfängt. Um optimale Ergebnisse zu erzielen, probieren Sie einige verschiedene Arten von Musik aus.

Aufstellung

Der Subwoofer kann überall im Raum aufgestellt werden. Das beste Ergebnis erzielen Sie, wenn Sie ihn zwischen den hinteren Lautsprechern aufstellen. Probieren Sie den Subwoofer am besten an mehreren Stellen im Raum aus, um festzustellen, an welcher Stelle Sie das beste Hörerlebnis haben. Um unnötige Vibrationen zu vermeiden, stellen Sie den Subwoofer auf eine feste Fläche.

BETRIEBSZEIT UND REINIGUNG

Die Leistung des Subwoofers kann sich bei der ersten Verwendung aufgrund von Lagerung und mechanischen Einschränkungen verändern. Bitte warten Sie 15 Stunden, bis der Temperatureffekt und die mechanischen Teile ihre beabsichtigten Eigenschaften erreicht haben.

Das Gehäuse muss nur gelegentlich abgestaubt werden. Bitte vermeiden Sie es, die Lautsprechertreiber zu berühren.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5,6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Grobritannien:

FABRICANT ET IMPORTATEUR (GB)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
