MANUALE UTENTE Greenkeeper Blumfeldt

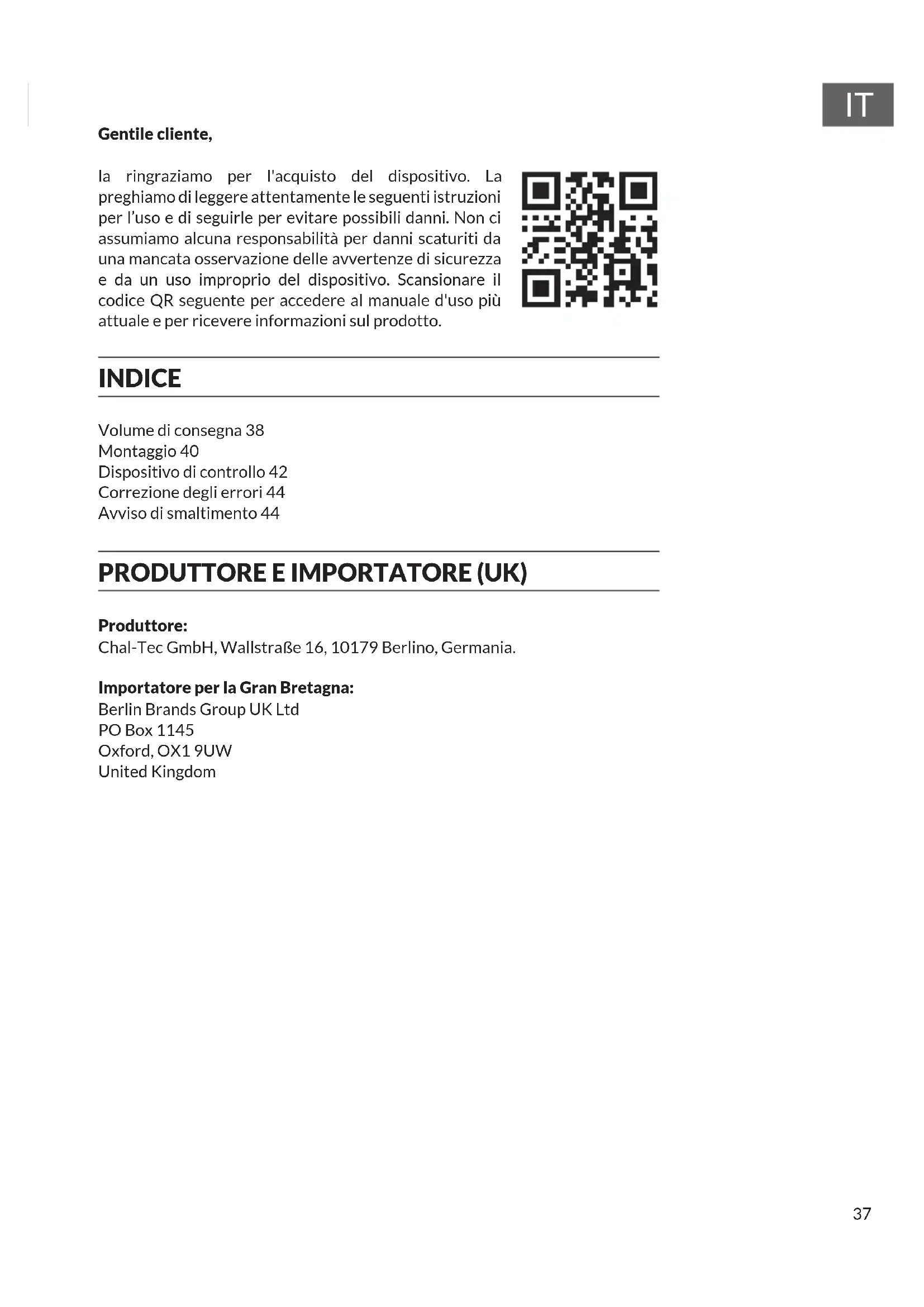

Gentile cliente, la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto. INDICE Volume di consegna 38 Montaggio 40 Dispositivo di controllo 42 Correzione degli errori 44 Avviso di smaltimento 44 PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom38

Immagine Componente Quantità Dispositivo di controllo 1 Pompa dell'acqua 1 Alimentatore 1 Set antisifone 1 Connettore a quattro punti 139

Immagine Componente Quantità Connettore a tre punti 30 Innesto tubo essibile 10 Gocciolatore 60 Tubo essibile (7/9 mm x 18 m) 1 Tubo essibile (4/6 mm x 12 m) 140

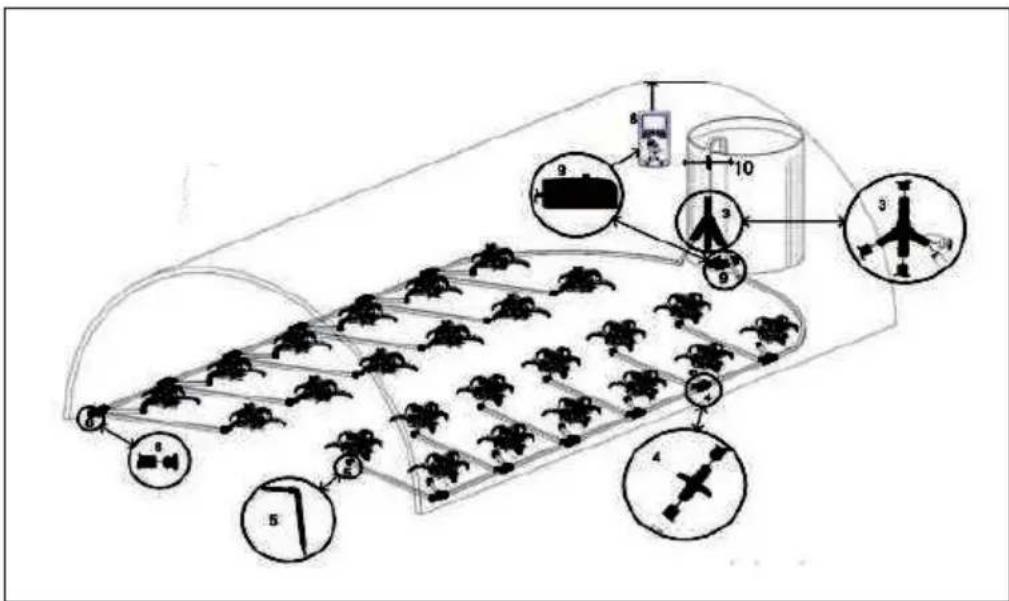

3. Grande connettore a quattro punti

4. Connettore a quattro punti

8. Dispositivo di controllo

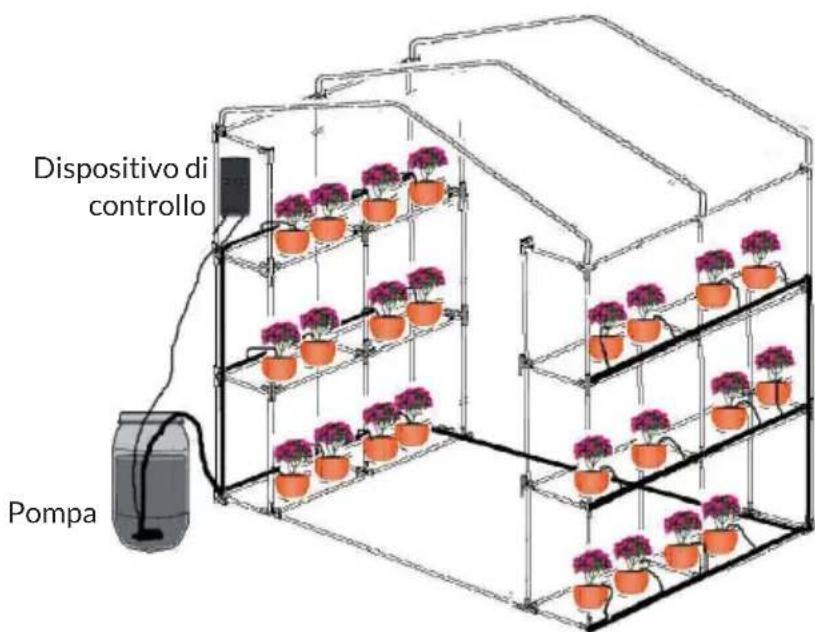

Dispositivo di controllo Pompa41

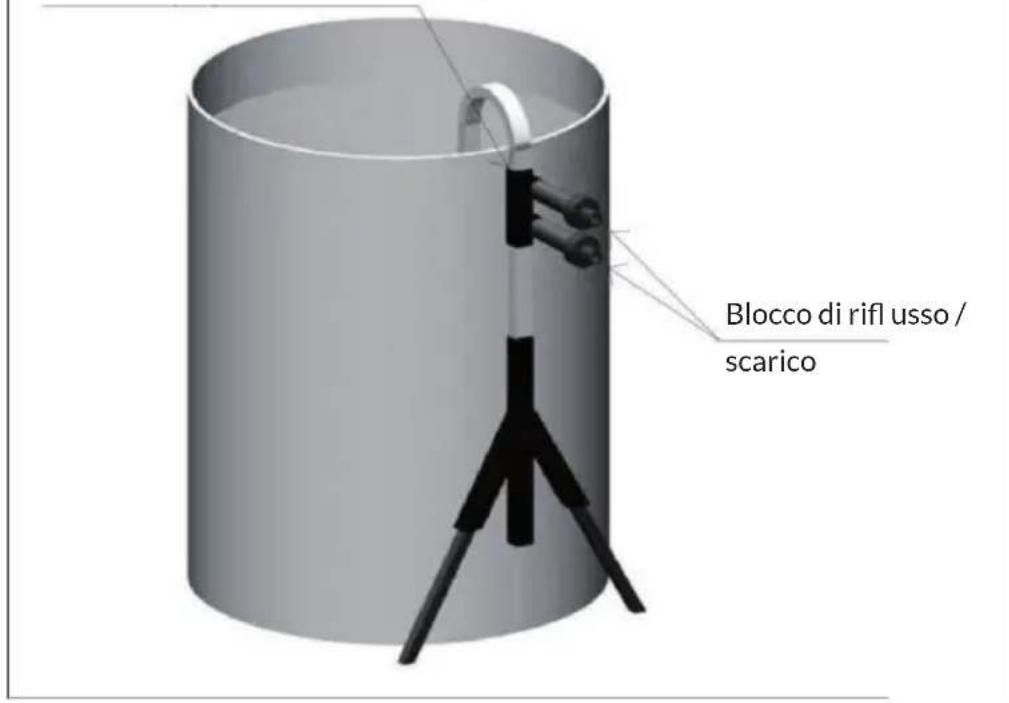

Legare saldamente l'estremità del cavo con uno spago o una fascetta in gomma (non inclusi in consegna). Nota: il dispositivo di controllo è progettato solo per l'uso in locali chiusi. Tenere presente che è necessario un serbatoio pieno d'acqua. Montare il blocco di ri usso nella parte alta del contenitore. Blocco di ri usso / scarico42

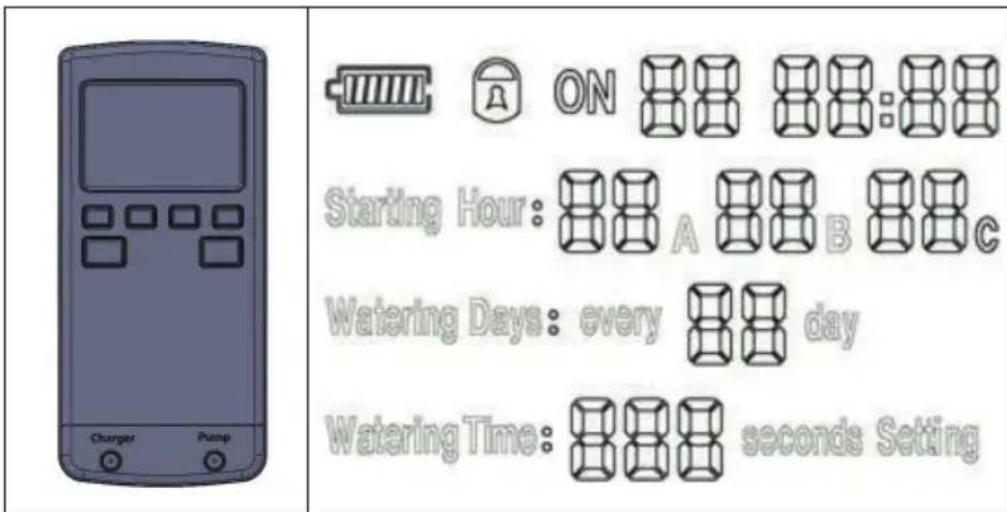

Tenere premuto on/off per 5 secondi per accendere o spegnere il dispositivo di controllo. Con il dispositivo di controllo è possibile impostare l'irrigazione per il mattino o la sera, quando l'acqua evapora meno. L'impianto irriga il giardino o i vasi pensili automaticamente in base al programma selezionato. L'irrigazione viene portata avanti anche mentre si è in vacanza. Ci sono due metodi per gestire l'irrigazione:

1. Controllo manuale: tenere premuto MAN per accendere o spegnere

manualmente la pompa.

2. Modalità automatica: il dispositivo di controllo irriga no a tre volte al

giorno in base all'ora programmata. "Starting Hour": impostare l'avvio della pompa. Possono essere impostate tre orari. Se si imposta ad es. 08 A B 18 C, la pompa si avvia alle ore 8, 12 e 18. (Se si vuole irrigare solo una o due volte al giorno, impostare B, C o entrambi contemporaneamente su "00").43

3. "Watering Days": impostazione della pompa per giorni singoli. Se

l'impostazione si trova su "01", la pompa funziona tutti i giorni. Se l'impostazione si trova su "06", la pompa funziona in un intervallo di 6 giorni. L'intervallo impostabile più lungo è di 30 giorni.

4. "Watering Time": durata di funzionamento della pompa. Se l'impostazione

mostra "015", la pompa funziona per 15 secondi. L'impostazione massima è di 600 secondi. Tasti di controllo

1. SET: impostazioni di controllo individuali (ora, data, ecc.). Dopo aver

premuto SET, lampeggia la funzione corrispondente sul display e si può procedere alla programmazione. Premendo SET un'altra volta, si passa all'impostazione successiva e si regolano i valori seguenti.

2. +: incrementare di una cifra

3. -: diminuire di una cifra

4. OK: terminare le impostazioni.

5. POWER: accendere o spegnere il dispositivo di controllo. Tenerlo premuto

6. MAN: accensione e spegnimento manuale della pompa. Premendolo una

volta si avvia la pompa. Premendolo di nuovo si arresta la pompa. Se si preme MAN e + o - contemporaneamente, è possibile impostare la durata di funzionamento della pompa.

7. Blocco del pannello di controllo: tenere premuti contemporaneamente +

e -. I tasti sono bloccati. Premere di nuovo + e - contemporaneamente per sbloccarli.

8. Premere SET e + o - per impostare la durata.44

CORREZIONE DEGLI ERRORI

1. Se la pompa è in funzione ma non esce acqua, può esserci aria intrappolata

all'interno del tubo. Togliere l'innesto e avviare manualmente la pompa no a quando l'acqua scorre. Riposizionare l'innesto.

2. Il telecomando non si accende: accendere l'alimentatore in modo da

caricare il telecomando.

3. Controllare il livello dell'acqua a intervalli regolari e disassemblare

l'alloggiamento della pompa. Pulire il ltro all'interno per rimuovere otturazioni.

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei riuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei riuti. Questo prodotto contiene batterie. Se nel vostro Paese sono presenti regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite nei riuti casalinghi. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative.
