MANUAL DE USUARIO Greenkeeper Blumfeldt

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto. ÍNDICE Contenido del envío 22 Montaje 24 Controlador 26 Reparación de anomalías 28 Indicaciones para la retirada del aparato 28 FABRICANTE E IMPORTADOR (RU) IMPORTADOR: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para el Reino Unido: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom22

Imagen Piezas Cantidad Controlador 1 Bomba de agua 1 Fuente de alimentación 1 Set antisifón 1 Acople cuádruple 123

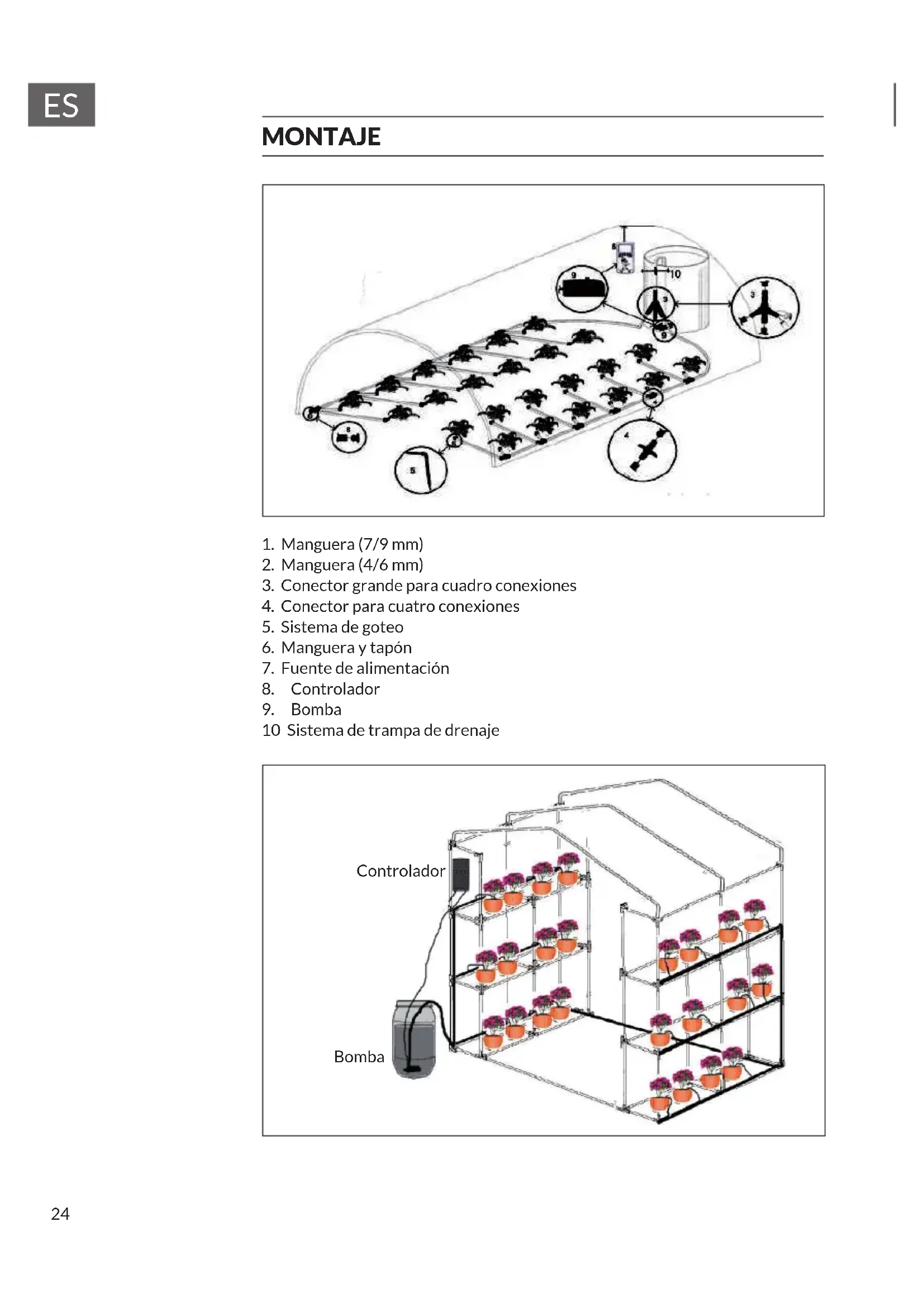

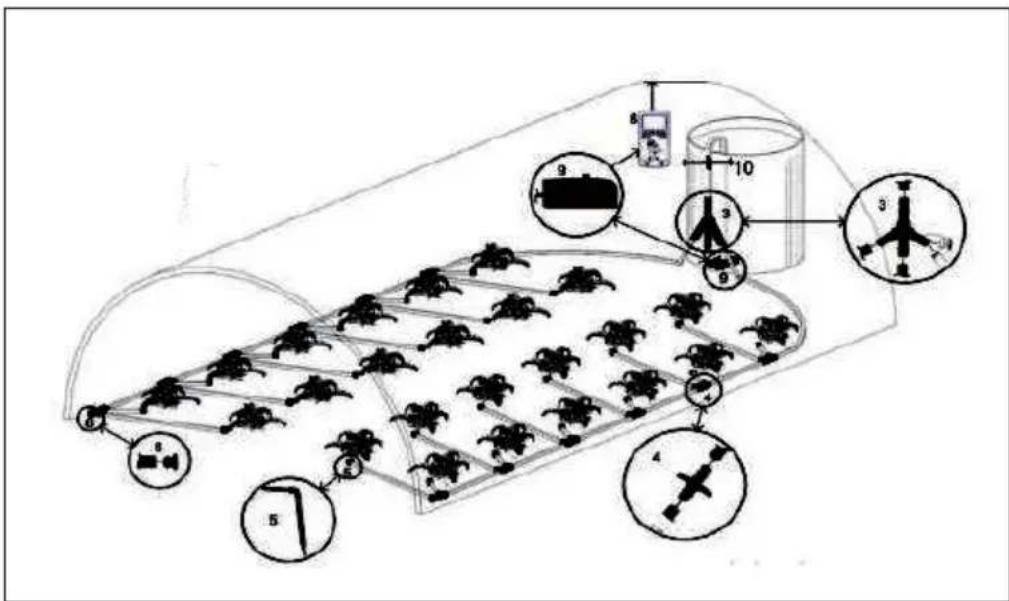

3. Conector grande para cuadro conexiones

4. Conector para cuatro conexiones

7. Fuente de alimentación

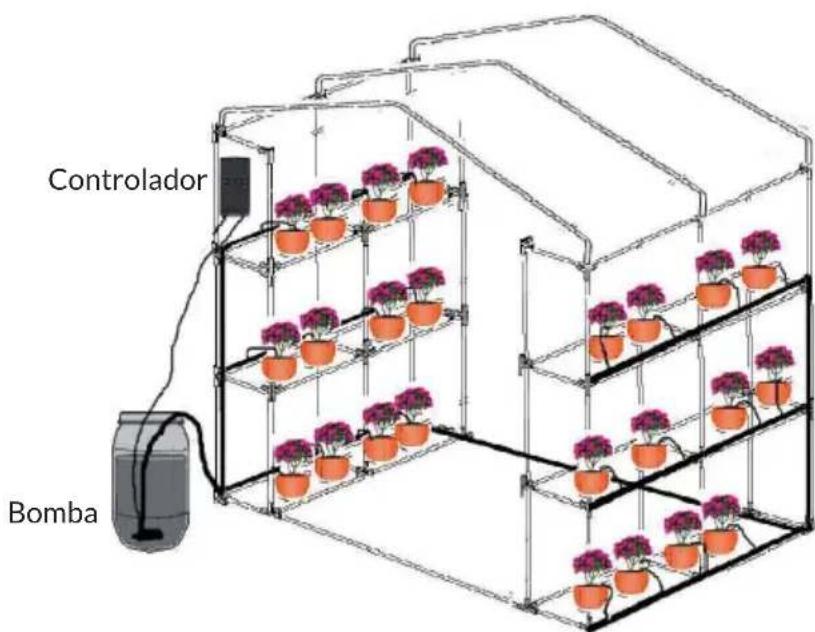

10 Sistema de trampa de drenaje Controlador Bomba25

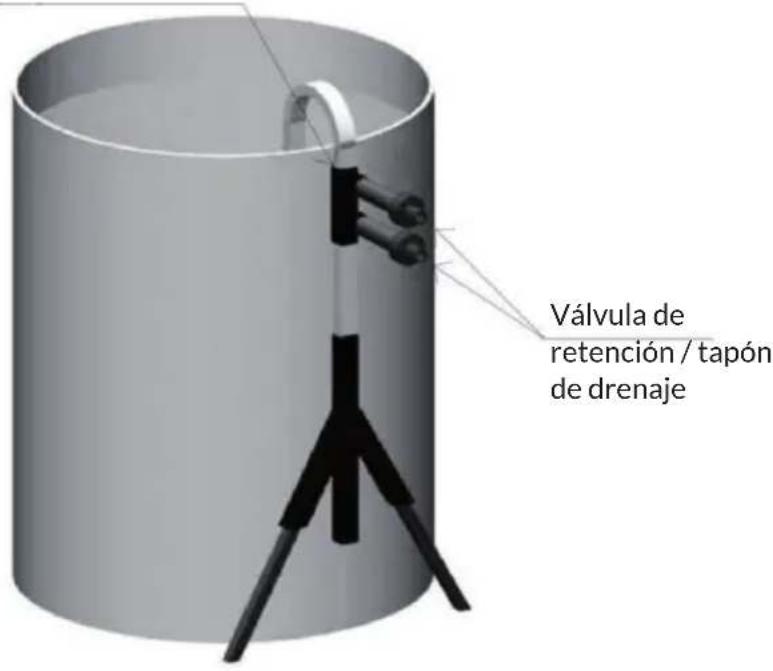

Apriete un extremo del cable con un cordel o una goma elástica (no incluidos en el envío). Nota: el controlador solo está previsto para el uso en espacios interiores. Piense que necesitará un depósito de agua que debe llenar. Instale en la parte superior del recipiente la válvula de retención. Válvula de retención / tapón de drenaje26

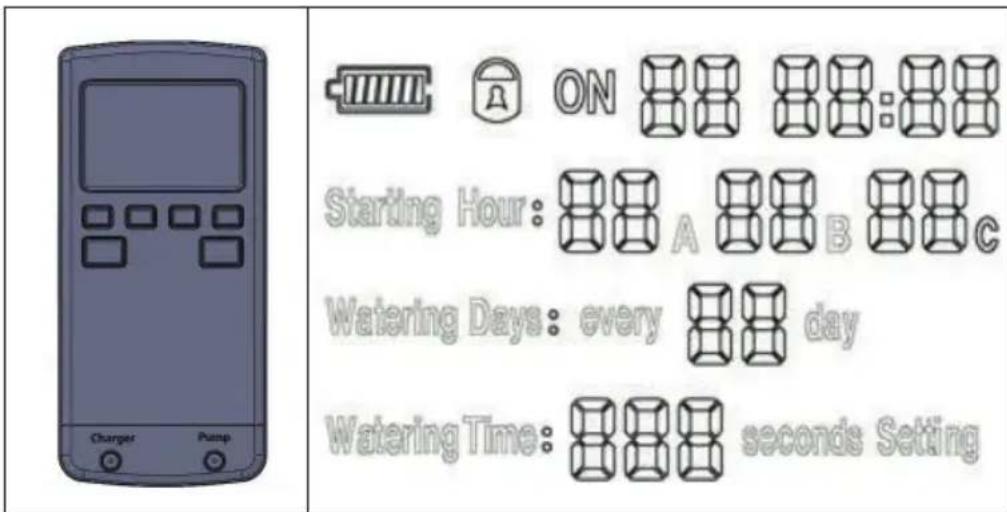

CONTROLADOR Mantenga presionado el interruptor on/off durante 5 segundos para encender o apagar el controlador. Con el controlador puede congurar el riego para las mañanas o las noches, momentos en los que el agua se evapora en menor medida. El sistema riega su jardín o sus macetas de manera automática según el programa seleccionado. El riego continúa en su ausencia por vacaciones. Existen dos métodos de controlar el riego.

1. Control manual: mantenga presionada la tecla MAN para activar o

desactivar la bomba a mano.

2. Modo automático: el control riega hasta tres veces al día a una hora

precongurada. "Starting Hour": conguración de la hora de inicio del funcionamiento de la bomba. Puede establecer tres horas diferentes. Si, por ejemplo, ha elegido 08 A 12 B 18 C, la bomba comienza a funcionar a las 8:00, a las 12:00 y a las 18:00. (Si solo desea regar una o dos veces al día, ajuste B, C o ambos valores a "00").27

3. "Watering Days": conguración de la bomba en días concretos. Si el ajuste

se sitúa en "01", la bomba funcionará cada día. Si el ajuste se sitúa en "06", la bomba funcionará en intervalos de 6 días. El intervalo más largo para congurar es de 30 días.

4. "Watering Time": periodo de funcionamiento de la bomba. Si en la

conguración aparece "015", la bomba funcionará durante 15 segundos. El ajuste máximo son 600 segundos. Teclas de control

1. Tecla SET: ajustes individuales del control (hora, fecha, etc.) Después de

presionar SET, la función correspondiente parpadea en pantalla y estará lista para ser programada. Pulsando de nuevo SET accederá al siguiente ajuste para congurar el siguiente valor.

2. Tecla +: aumentar un valor

3. Tecla -: reducir un valor

4. Tecla OK: nalizar ajustes

5. Tecla POWER: activar o desactivar el control. Mantenga la tecla

presionada durante 5 segundos.

6. Tecla MAN: activación y desactivación manual de la bomba. Al tocar una

vez la tecla se inicia la bomba. Pulsando de nuevo MAN, la bomba detiene su actividad. Manteniendo pulsada la tecla MAN al mismo tiempo que + y -, puede congurar la duración del funcionamiento de la bomba.

7. Bloqueo del panel de control: mantenga presionadas las teclas + y -

simultáneamente. De este modo, las teclas están bloqueadas. Presione simultáneamente las teclas + y - para volver a desbloquearlas.

8. Presione la tecla SET y + y - para seleccionar la hora.28

REPARACIÓN DE ANOMALÍAS

1. Si la bomba está en funcionamiento pero no sale agua, puede deberse a

la presencia de aire en la manguera. Para ello, retire los tapones y ponga la bomba en funcionamiento manual hasta que el agua uya para volver a encajar de nuevo los tapones.

2. El mando a distancia no se enciende: conecte la fuente de alimentación

para cargar el mando a distancia.

3. Compruebe en intervalos periódicos el nivel del agua y desmonte la

carcasa de la bomba. Limpie el ltro interior para retirar las obstrucciones.

INDICACIONES PARA LA RETIRADA DEL

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos. Este producto contiene pilas. Si en su país existe una normativa para la eliminación de baterías, estas no deben ser arrojadas al cubo de la basura común. Infórmese sobre la legislación de su país que regula la retirada y eliminación de las pilas y baterías. Al eliminar los residuos de acuerdo con las normas, proteges el medio ambiente y la salud de tus semejantes de las consecuencias negativas.29
