MANUALE UTENTE Geyser P7 Chauvet
Informazioni Sulla Guida
La Guida Rapida di Geyser P7 contiene informazioni di base sul prodotto quali le opzioni del menù. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.
Esclusione di responsabilità
Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
Note di Sicurezza
Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
- Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa apparecchiatura SOLTANTO ad un circuito dotato di messa a terra e protetto. - Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'apparecchiatura dall'alimentazione elettrica.
- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'apparecchiatura utilizzare SEMPRE un cavo di sicurezza.
• NON toccare l'apparecchiatura quando in funzione perché potrebbe essere molto calda. - Non collocare l'apparecchiatura su superfici infiammabili (linoleum, tappeti, legno, carta, cartone, plastica, ecc.).
-
Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.
-
Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.
- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
- Montare sempre l'apparecchiatura in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
- Assicurarsi che nessuna apertura di ventilazione dell'apparecchiatura sia ostruita.
- Non collegare mai ad un dimmer o ad un reostato.
- Sostituire il fusibile con un altro dello stesso tipo e classe.
- Afferrare e trasportare l'unità SOLTANTO dalla maniglia.
- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'apparecchiatura. Non contiene parti riparabili dall'utente.
• Non utilizzare per riscaldare ambienti.
- Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET.
- Prima di trasportare l'apparecchiatura assicurarsi di aver svuotato il serbatoio.
- Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'apparecchiatura dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.
Che cosa è incluso
• G e y s e r P 7
• Cavo di Alimentazione
- Telecomando e ricevitore wireless Geyser
- Scheda di Garanzia
- Guida Rapida
Per iniziare
Disimballare Geyser P7 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.
Informazioni Generali del prodotto


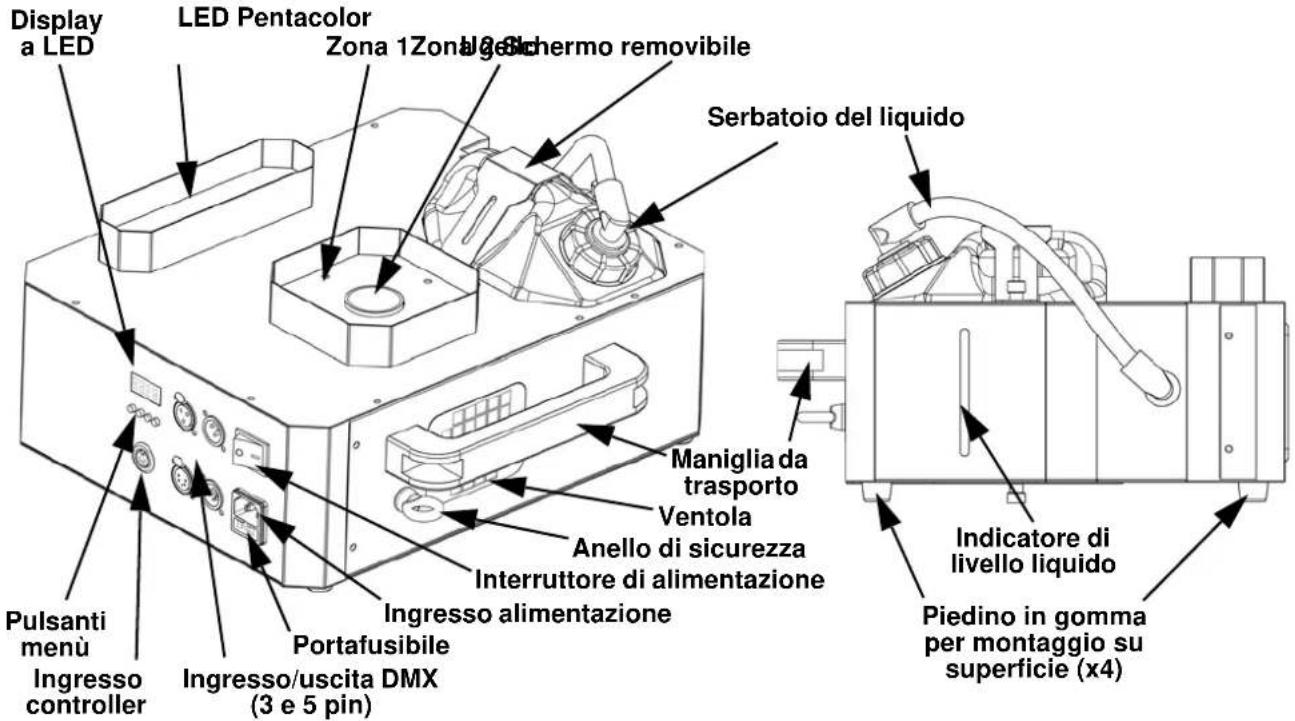

Display a LED LED Pentacolor Zona 1 Zona 10 Sichermo removibile Serbatoio del liquido Maniglia da trasporto Ventola Anello di sicurezza Interruttore di alimentazione Ingresso alimentazione Portafusibile Ingresso/uscita DMX (3 e 5 pin) Pulsanti menù Ingresso controller Indicatore di livello liquido Piedino in gomma per montaggio su superficie (x4)
FCQ (Fog Cleaner Quart) è stato sviluppato specificamente da Chauvet per la pulizia dello Geyser P7. Assicurarsi di utilizzarlo regolarmente, non più di 90 giorni tra pulizie, per aumentare la durata dell'apparecchiatura.
Per evitare di danneggiare la pompa e il riscaldatore dello Geyser P7, durante il funzionamento assicurarsi che nel serbatoio vi sia sufficiente liquido. Quando il livello di liquido diminuisce, per continuare ad utilizzare lo Geyser P7 aggiungere altro liquido.
Alimentazione CA
L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello.
Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'apparecchiatura dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.
Sostituzione fusibile
- Scollegare l'alimentazione elettrica dall'unità.
- Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
- Rimuovere dall'alloggiamento il cappellotto di sicurezza.
- Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
- Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
Montaggio
Prima di montare l'apparecchiatura, leggere le Note di Sicurezza. Utilizzare almeno due punti di montaggio per ogni apparecchiatura.
Inversione serbatoio
Per prevenire trafilaggi o fuoriuscite, posizionare sempre il serbatoio con il tappo verso l'alto, al di sopra della linea di livello del liquido per la nebbia. Se montato in alto, invertire il serbatoio del Geyser P7 nel seguente modo:
- Staccare lo schermo removibile svitando la vite a mano.
- Estrarre il serbatoio e posizionarlo su una superficie piana.
- Rimuovere la piastra del serbatoio svitando le 4 viti.
- Fissare la piastra del serbatoio sul lato opposto con le 4 viti.
-
Inserire il serbatoio.
-
Fissare lo schermo removibile inserendone l'estremità senza vite nella sede e avvitando la vite a mano.
Schema di montaggio


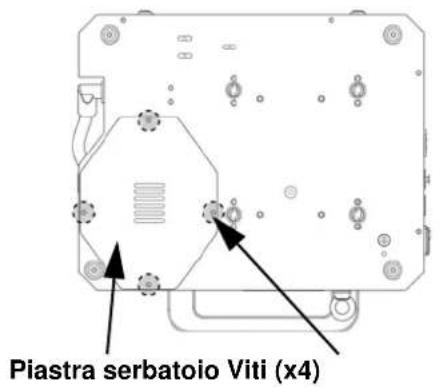

Piastra serbatoio Viti (x4)
Opzioni di montaggio delle staffe omega
Erogatore nebbia rivolto in alto Erogatore nebbia rivolto in basso


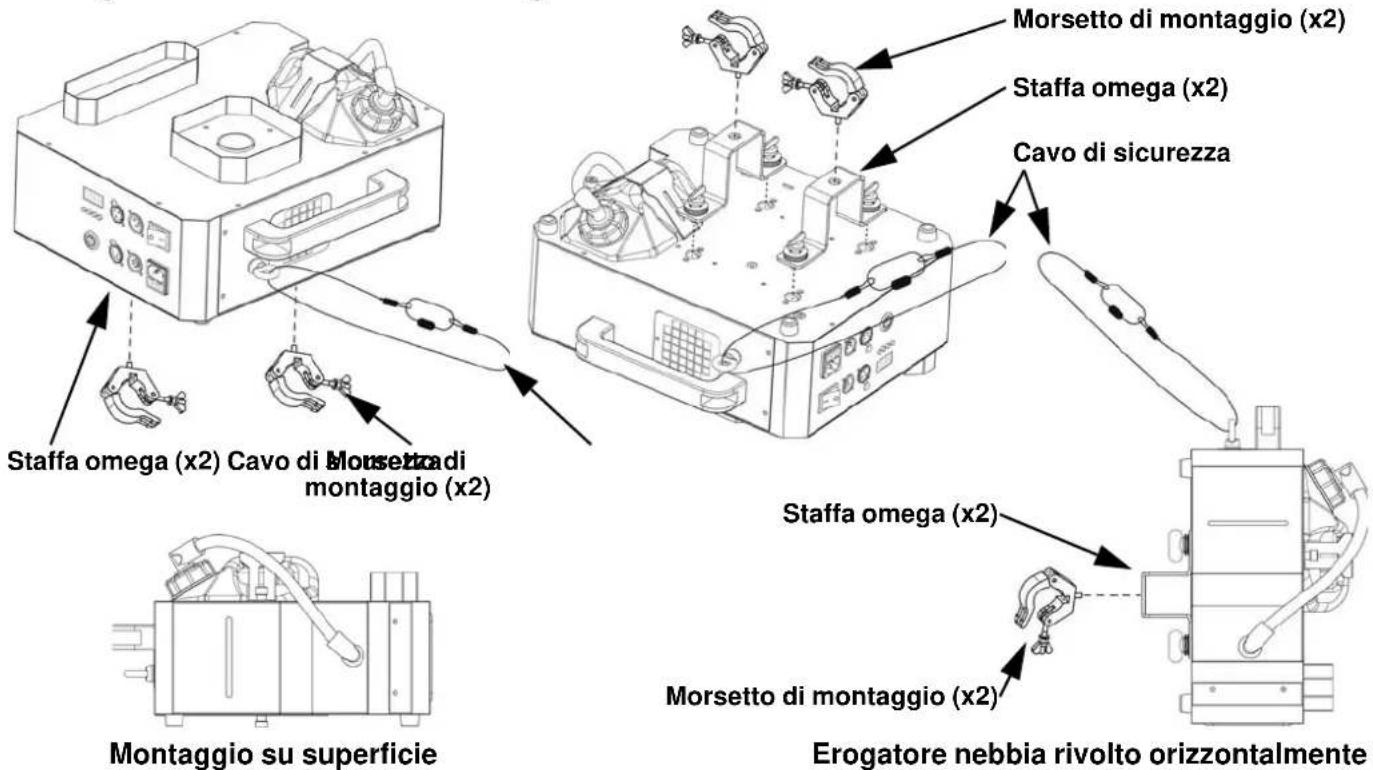

Morsetto di montaggio (x2) Staffa omega (x2) Cavo di sicurezza Staffa omega (x2) Morsetto di montaggio (x2) Erogatore nebbia rivolto orizzontalmente Staffa omega (x2) Montaggio su superficie
- Per prevenire trafilaggi o fuoriuscite, posizionare sempre il serbatoio con il tappo verso l'alto, al di sopra della linea di livello del liquido per la nebbia.
- Non riempire il serbatoio fino al tappo quando è montato orizzontalmente.
Descrizione del Pannello di Controllo
| PULSANTE FUNZIONE | |
| Consente di uscire dal menù o dalla funzione corrente | |
| Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione | |
| Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione | |
| Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata | |
Mappa menu
| LIVELLO PRINCIPALE | LIVELLI DI PROGRAMMAZIONE DESCRIZIONE |
| Addr 1-512 | Imposta l'indirizzo DMX iniziale |
| CH-1-4 | oFF Nessuna uscita colore |
| Co 1 Rosso | |
| Co 2 Verde | |
| Co 3 Blu | |
| Co 4 Ambra | |
| Co 5 Ultravioletto | |
| Co 6 Rosa caldo | |
| Co 7 Magenta | |
| Co 8 Giallo | |
| Co 9 Ciano | |
| Co10 Bianco | |
| Co11 Zona 1 verde, zona 2 rosso | |
| Co12 Zona 1 blu, zona 2 rosso | |
| Co13 Zona 1 rosso, zona 2 verde | |
| Co14 Zona 1 blu, zona 2 verde | |
| Co15 Zona 1 rosso, zona 2 blu | |
| Co16 Zona 1 verde, zona 2 blu | |
| Co17 Zona 1 ambra, zona 2 magenta | |
| Co18 Zona 1 blu, zona 2 magenta | |
| Co19 Zona 1 magenta, zona 2 ambra | |
| Co20 Zona 1 rosa caldo, zona 2 blu | |
| rand Uscita casuale colore |
Telecomando wireless
Per attivare l'emissione di nebbia ed il programma colore utilizzando il telecomando wireless, procedere come segue:
- Inserire il ricevitore wireless nella porta dedicata posizionata lateralmente al Geyser P7.
- Programmare il colore per ciascun pulsante sul telecomando (<1>-<4>) utilizzando le opzioni menù CH-1-4 sul Geyser P7.
- Sul trasmettitore wireless, premere il pulsante assegnato al programma colore desiderato (<1>-<4>). Geyser P7 emette nebbia e colori fintanto che il pulsante viene premuto.
Collegamento DMX
Geyser P7 può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa apparecchiatura sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetdj.com.
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali disponibili in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 498.
Valori DMX
15Ch
CANALE FUNZIONE VALORE PERCENTUALE/IMPOSTAZIONE
| 1 Nebbia | 000 ⇔ 009 Nessuna funzione | |
| 010 ⇔ 255 Emette nebbia | ||
| 2 Zona | 1 rosso | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 3 Zona | 1 verde | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 4 Zona | 1 blu | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 5 Zona | 1 ambra | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 6 Zona | 1 ultravioletto | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 7 Zona | 2 rosso | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 8 Zona | 2 verde | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 9 Zona | 2 blu | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 10 Zona | 2 ambra | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 11 Zona | 2 ultravioletto | 000 ⇔ 014 Nessuna funzione |
| 015 ⇔ 255 0-100% | ||
| 12 Macro di colore | 000 ⇔ 009 Nessuna funzione | |
| 010 ⇔ 255 Macro di colore | ||
| 13 Velocità macro colore | 000 ⇔ 009 Nessuna funzione | |
| 010 ⇔ 255 Velocità macro colore, lento al veloce | ||
| 14 Strobe | 000 ⇔ 009 Nessuna funzione | |
| 010 ⇔ 255 Strobe, lento al veloce | ||
| 15 Dimmer | 000 ⇔ 014 Nessuna funzione | |
| 015 ⇔ 255 0-100% | ||
I LED si spengono automaticamente dopo 60 secondi di illuminazione continua. Per riattivare l'emissione LED reimpostare il dimmer.
