BEDIENUNGSANLEITUNG Geyser P7 Chauvet
Über diese Schnellanleitung
In der Schnellanleitung des Geyser P7 finden Sie die wesentlichen Produktinformationen, wie etwa die Menüoptionen, zum Gerät. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
Sicherheitshinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.
- Dieses Produkt eignet sich nicht für eine permanente Installation.
- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf IMMER ein Sicherungsseil verwenden.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
- Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).
- Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.
- Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.
• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR am Tragegriff tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Nicht als Raumheizung verwenden.
- Nur Nebelfluid auf Wasserbasis von CHAUVET verwenden.
- Vor dem Transport oder der Lagerung des Geräts Flüssigkeitsbehälter ablassen.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Kontakt
Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.
Packungsinhalt
• G e y s e r P 7
- Netzkabel
• Drahtlose Fernbedienung und Empfänger von Geyser
- Garantiekarte
- Schnellanleitung
Start
Packen Sie Ihren Geyser P7 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

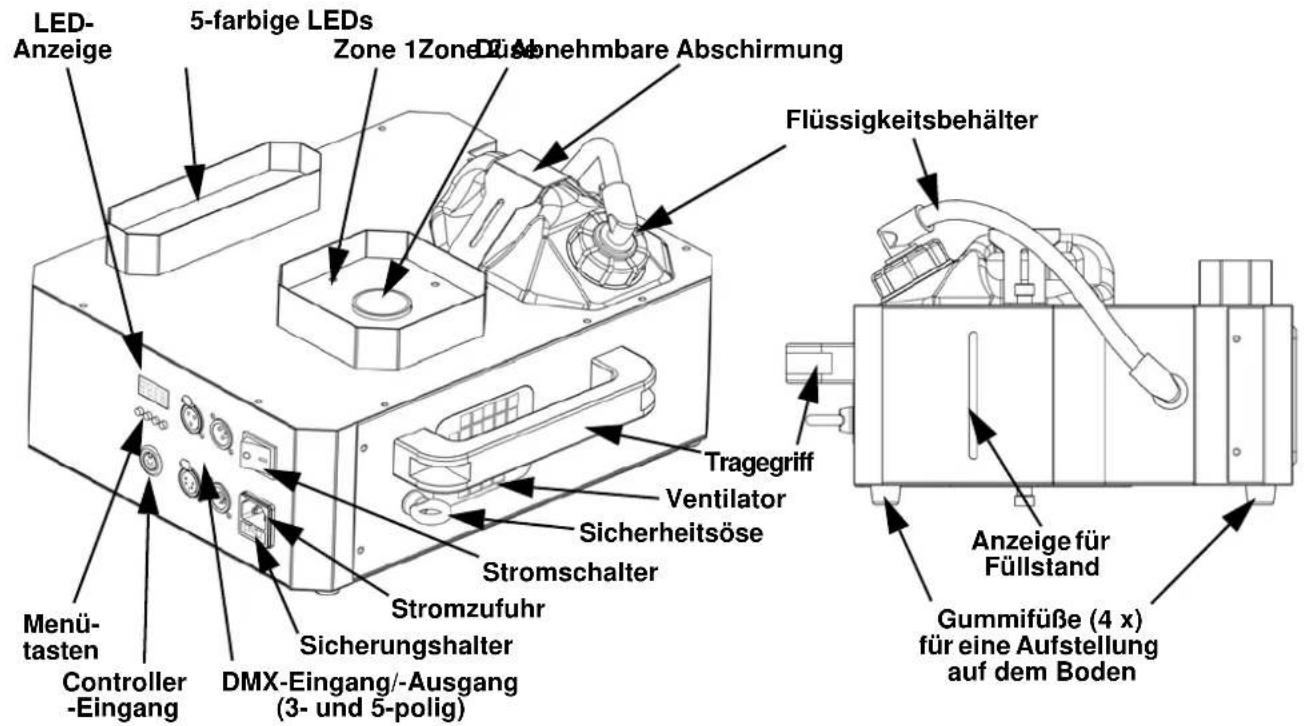

Produktübersicht
FCQ (Fog Cleaner Quart - eine Viertelgallone (0,95 l) Reiniger für Benebelungsanlagen) wurde von CHAUVET speziell zur Reinigung des Geyser P7 entwickelt. Eine regelmäßige Reinigung mit FCQ, nicht mehr als 90 Tage zwischen den Reinigungen, verlängert die Lebensdauer Ihres Geräts.
Stellen Sie sicher, dass sich während des Betriebs des Geyser P7, im Gerät immer eine ausreichende Menge an Nebelfluid befindet, um Schäden an Pumpe und Heizung zu vermeiden. Wenn der Flüssigkeitspegel zu niedrig ist, füllen Sie einfach Nebelfluid nach, um den Geyser P7 weiter betreiben zu können.
Wechselstrom
Das Gerät ist so konzipiert, dass es je nach Stellung des Unterspannungsschutz und Modell mit einer Eingangsspannung von entweder 120 V \~ 60 Hz oder 230 V \~ 50 Hz betrieben werden kann.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Auswechseln der Sicherung
- Trennen Sie das Gerät vom Stromnetz.
- Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
- Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
- Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
- Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens 2 Befestigungspunkte pro Gerät verwenden.
Umdrehen des Flüssigkeitsbehälters
Um ein Verschütten oder Leckagen zu vermeiden, platzieren Sie den Flüssigkeitsbehälter immer mit der Kappe nach oben zeigend, über der Nebelfluid-Füllstandslinie. Bei der Montage der Geyser P7 über Kopf drehen Sie den Flüssigkeitsbehälter wie folgt um:
- Bauen Sie die abnehmbare Abschirmung ab, indem Sie die Flügelschrauben abschrauben.
- Ziehen Sie den Flüssigkeitsbehälter heraus und platzieren Sie ihn auf einem ebenen und trockenen Untergrund.
- Bauen Sie die Platte des Flüssigkeitsbehälters ab, indem Sie die 4 Schrauben entfernen.
- Sichern Sie die Platte des Flüssigkeitsbehälters mit den 4 Schrauben an der gegenüberliegenden Seite.
- Schieben Sie den Flüssigkeitsbehälter ein.
- Sichern Sie die abnehmbare Abschirmung, indem Sie das Ende ohne Flügelschraube in den Schlitz einführen und die Flügelschraube eindrehen.

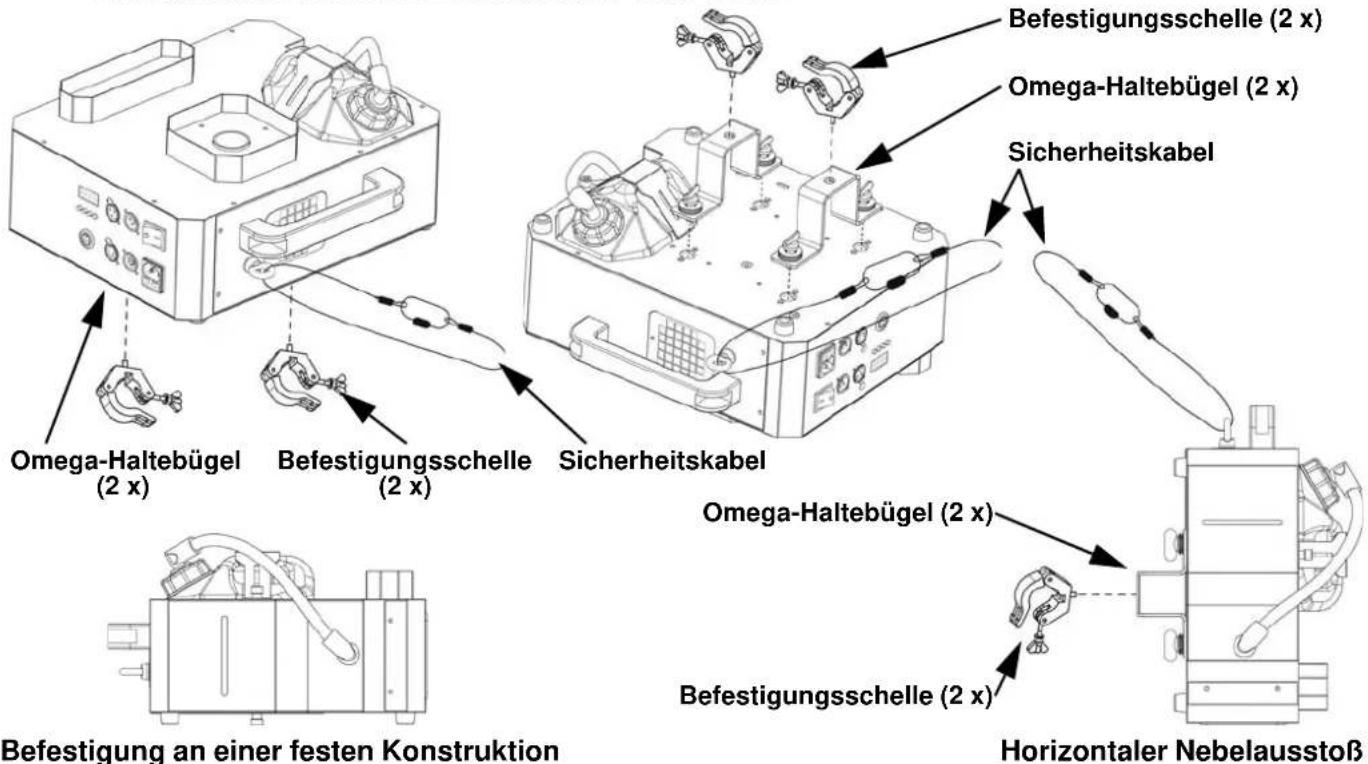

Montageansicht
Platte des
Flüssigkeitsbehälters
Schrauben (4 x)
Möglichkeiten der Anbringung der Omega-Haltebügel
Nebelausstoß nach oben Nebelausstoß nach unten
- Um ein Verschütten oder Leckagen zu vermeiden, platzieren Sie den Flüssigkeitsbehälter immer mit der Kappe nach oben zeigend, über der Nebelfluid-Füllstandslinie.
- Befüllen Sie den Tank nicht bis zur Kappe, wenn sich in horizontaler Position befestigt ist.
Beschreibung des Bedienfeldes
| TASTE FUNKTION | |
| Damit verlassen Sie das aktuelle Menü oder die Funktion | |
| Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen | |
| Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen | |
| Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt | |
Menüstruktur
| HAUPTEBENE PROGRAMMIEREBENEN BESCHREIBUNG | ||
| Addr 1–512 | Stellt die DMX-Startadresse ein | |
| CH-1–4 | oFF Keine Farbausgabe | |
| Co 1 Rot | ||
| Co 2 Grün | ||
| Co 3 Blau | ||
| Co 4 Bernsteinfarben | ||
| Co 5 Ultraviolett | ||
| Co 6 Heißes Rosa | ||
| Co 7 Magenta | ||
| Co 8 Gelb | ||
| Co 9 Kobaltblau | ||
| Co10 Weiß | ||
| Co11 | Zone 1 grün, Zone 2 rot | |
| Co12 Zone 1 blau, Zone 2 rot | ||
| Co13 Zone 1 rot, Zone 2 grün | ||
| Co14 Zone 1 blau, Zone 2 grün | ||
| Co15 Zone 1 rot, Zone 2 blau | ||
| Co16 Zone 1 grün, Zone 2 blau | ||
| Co17 Zone 1 bernsteinfarben, Zone 2 magenta | ||
| Co18 Zone 1 blau, Zone 2 magenta | ||
| Co19 Zone 1 magenta, Zone 2 bernsteinfarben | ||
| Co20 Zone 1 heißes rosa, Zone 2 blau | ||
| rand Zufalls-Farbausgabe | ||
Steuerung per drahtloser Fernbedienung
Um den Nebelausstoß auszulösen und das Farbprogramm zu aktivieren, verwenden Sie die drahtlose Fernbedienung und gehen wie folgt vor:
- Verbinden Sie den drahtlosen Empfänger mit dem Anschluss für den Controller seitlich an der Geyser P7.
- Programmieren Sie die Farbauswahl für jede Taste auf der Fernbedienung (<1>-<4>), mithilfe der Menüoptionen CH-1-4 an der Geyser P7.
- Drücken Sie am drahtlosen Sender die Taste, die für das Farbprogramm vorgesehen ist (<1>-<4>). Die Geyser P7 stößt nun Nebel aus und aktiviert das Farbprogramm solange, wie die Taste gedrückt gehalten wird.
DMX-Verbindung
Die Geyser P7 kann von einem DMX-Controller angesteuert werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, ist die höchste empfohlene DMX-Adresse 498.
DMX-Werte
15Ch
KANAL FUNKTION WERT PROZENT/EINSTELLUNG
| 1 | N e b | 000 ⇔ 009 Keine Funktion | |
| 010 ⇔ 255 Emittiert Nebel | |||
| 2 Zone | 1 rot | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 3 Zone | 1 grün | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 4 Zone | 1 blau | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 5 | Zone 1 bernsteinfarben | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 6 Zone | 1 ultraviolett | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 7 Zone | 2 rot | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 8 Zone | 2 Grün | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 9 Zone | 2 blau | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 10 | Zone 2 bernsteinfarben | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 11 Zone | 2 ultraviolett | 000 ⇔ 014 Keine Funktion | |
| 015 ⇔ 255 0-100% | |||
| 12 Farbmakro | 000 ⇔ 009 Keine Funktion | ||
| 010 ⇔ 255 Farbmakros | |||
| 13 | Farbmakro Geschwindigkeit | 000 ⇔ 009 Keine Funktion | |
| 010 ⇔ 255 Farbmakro Geschwindigkeit, langsam bis schnell | |||
| 14 Strobe | 000 ⇔ 009 Keine Funktion | ||
| 010 ⇔ 255 Strobe, langsam bis schnell | |||
| 15 Dimmer | 000 ⇔ 014 Keine Funktion | ||
| 015 ⇔ 255 0-100% | |||
Die LEDs werden automatisch nach 60 Sekunden dauerhaften Ausstoßes ausgeschaltet. Setzen Sie den Dimmer zurück, um den LED-Ausstoß erneut zu aktivieren.
