| Type de produit | Machine à effet |
| Effet produit | Jet de fumée coloré |
| Source de lumière | LED RGB |
| Capacité de réservoir | 1,5 litre |
| Temps de chauffe | 5 minutes |
| Durée de fonctionnement | Environ 20 secondes par utilisation |
| Contrôle | DMX, télécommande sans fil |
| Poids | 6,5 kg |
| Dimensions | 30 x 30 x 30 cm |
| Alimentation | 230V, 50Hz |
| Utilisation recommandée | Événements, concerts, spectacles |
| Maintenance | Nettoyage régulier du réservoir et des buses |
| Sécurité | Ne pas utiliser à proximité de sources inflammables |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Geyser P7 Chauvet
Questions des utilisateurs sur Geyser P7 Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice Geyser P7 - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Geyser P7 de la marque Chauvet.
MODE D'EMPLOI Geyser P7 Chauvet
A propos de ce manuel
Le manuel de référence du Geyser P7 (MdR) reprend des informations de base sur cet appareil notamment à propos des options de menu. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.
Clause de non responsabilité
Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- Cet appareil n'est pas adapté pour une installation permanente.
- Cet appareil DOIT être branché sur un circuit relié à la terre et protégé.
- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
- En cas de montage de cet appareil en hauteur, veillez à TOUJOURS utiliser un câble de sécurité.
- NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
- N'installez pas cet appareil sur une surface inflammable (linoléum, moquette, bois, papier, carton, plastique, etc).
- Ne touchez pas à la buse de sortie de ce produit. Elle est très chaude pendant le fonctionnement et peut le rester pendant plusieurs heures après l'arrêt de l'appareil.
- En fonction de la quantité de brouillard générée, toute machine à brouillard est susceptible de déclencher des détecteurs de fumée.
- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
- Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
- Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage. - Utilisez UNIQUEMENT les poignées lors du transport de cet appareil.
- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
- En cas de graves problèmes de fonctionnement, arrêtez l'appareil immédiatement.
- NE PAS ouvrir cet appareil. Il ne renferme aucune pièce réparable.
- Ne pas utiliser à des fins de chauffage.
- Utilisez uniquement du liquide à brouillard à base d'eau de marque CHAUVET.
- Videz le réservoir avant de transporter ou d'entreposer l'appareil.
- Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et de Benelux, contactez votre distributeur si vous avez besoin d'assistance ou de renvoyer votre produit. Consultez le site www.chauvetdj.com pour trouver nos coordonnées.
Contenu
• G e y s e r P 7
• Cordon d'Alimentation
- Télécommande sans fil et récepteur geyser
- Fiche de Garantie
• Manuel de Référence
Préalable
Déballez votre Geyser P7 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
Vue d'ensemble du produit
Le FCQ (Fog Cleaner Quart) a été tout spécialement conçu par Chauvet afin de procéder au nettoyage de le Geyser P7. Assurez-vous d'utiliser régulièrement le FCQ, pas plus de 90 jours entre les nettoyages, pour optimiser la durée de vie de votre appareil.
Lors de l'utilisation de le Geyser P7, assurez-vous que le liquide à brouillard soit compatible pour empêcher tout dommage à la pompe et au radiateur. Lorsque le niveau de liquide devient trop bas, il suffit d'ajouter du liquide à brouillard pour continuer à utiliser le Geyser P7.
Alimentation CA
Ce produit dispose d'une alimentation à tension fixe et peut fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA, 50 Hz selon le modèle.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du fusible
- Débranchez l'appareil.
- Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
- Soulevez le capuchon de sécurité hors du boîtier.
- Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de
- même type et de même ampérage.
- Remettez le porte-fusible en place puis rebranchez.
Fixation
Veuillez lire les Consignes de Sécurité avant d'installer cet appareil. Utilisez au moins deux points de fixation par appareil.
Inversion du réservoir
Pour éviter le débordement et les projections, veillez à toujours positionner le réservoir afin que son bouchon soit situé le plus haut possible au dessus du niveau de liquide de brouillard. Lors de l'installation du Geyser P7 en hauteur, inversez le réservoir en effectuant les actions suivantes:
- Détachez le capot amovible en enlevant la vis molette.
- Retirez le réservoir de liquide et posez-le sur une surface plane.
- Détachez la plaque du réservoir de liquide en enlevant les 4 vis.
- Installez la plaque du réservoir de liquide sur le côté opposé avec les 4 vis.
- Replacez le réservoir de liquide.
- Fixez le capot amovible en enserrant l'extrémité sans la vis molette dans l'interstice, puis vissez avec la vis molette.
Schéma de montage


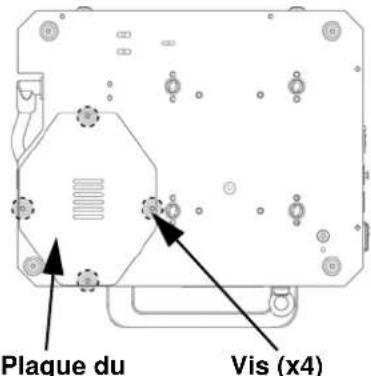

Plaque du Vis (x4)Plaque du réservoir de liquide

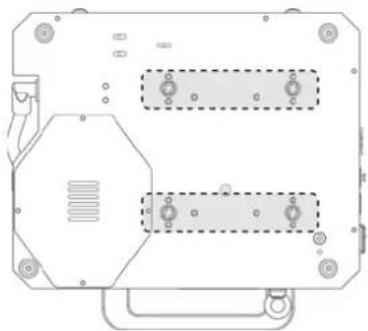

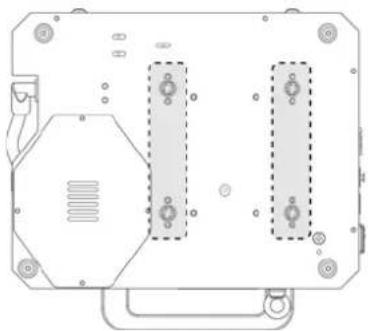

Options de positionnement de support Omega
Génération de brouillard vers le haut Génération de brouillard vers le bas


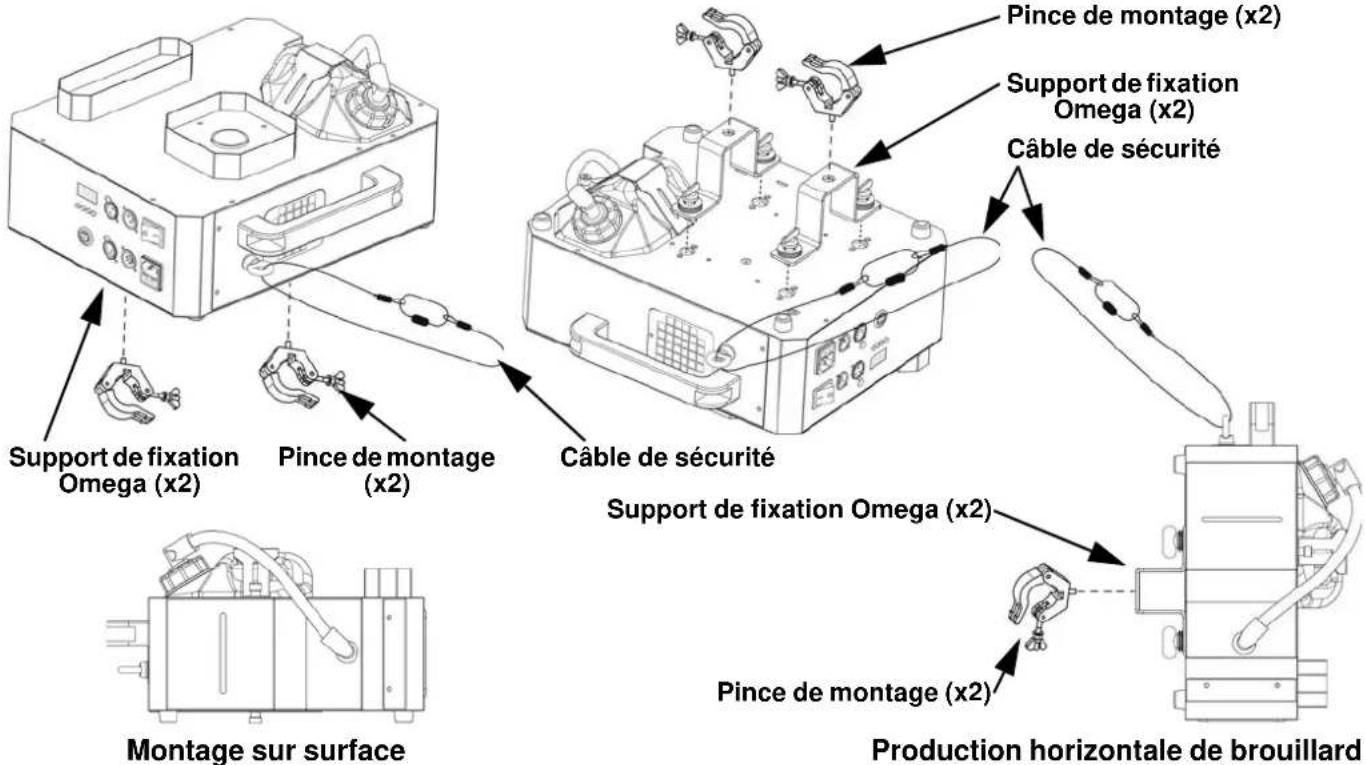

Support de fixation Omega (x2) Pince de montage (x2) Câble de sécurité Montage sur surface Pince de montage (x2) Pince de montage (x2) Support de fixation Omega (x2) Câble de sécurité Support de fixation Omega (x2) Pince de montage (x2) Production horizontale de brouillard
- Pour éviter le débordement et les projections, veillez à toujours positionner le réservoir afin que son bouchon soit situé le plus haut possible au dessus du niveau de liquide de brouillard.
- Ne pas remplir le réservoir de liquide jusqu'au niveau du bouchon en cas d'une installation à l'horizontale.
Description du panneau de commande
| BOUTON FONCTION | |
| Permet de sortir du menu ou de la fonction en cours | |
| Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction | |
| Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction | |
| Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection | |
Plan du menu
| NIVEAU PRINCIPAL | NIVEAUX DE PROGRAMMATION DESCRIPTION |
| Addr 1–512 | Permet de définir l'adresse DMX de départ |
| CH-1–4 | oFF Aucune sortie couleur |
| Co 1 Rouge | |
| Co 2 Vert | |
| Co 3 Bleu | |
| Co 4 Ambre | |
| Co 5 Ultraviolet | |
| Co 6 Rose chaud | |
| Co 7 Magenta | |
| Co 8 Jaune | |
| Co 9 Cyan | |
| Co10 Blanc | |
| Co11 Zone 1 vert, zone 2 rouge | |
| Co12 Zone 1 bleu, zone 2 rouge | |
| Co13 Zone 1 rouge, zone 2 vert | |
| Co14 Zone 1 bleu, zone 2 vert | |
| Co15 Zone 1 rouge, zone 2 bleu | |
| Co16 Zone 1 vert, zone 2 bleu | |
| Co17 Zone 1 ambre, zone 2 magenta | |
| Co18 Zone 1 bleu, zone 2 magenta | |
| Co19 Zone 1 magenta, zone 2 ambre | |
| Co20 Zone 1 rose chaud, zone 2 bleu | |
| rand Sortie couleur aléatoire |
Télécommande sans-fil
Pour déclencher la génération de brouillard et activer le programme de couleur en utilisant la télécommande sans fil, suivez les instructions suivantes:
- Branchez le récepteur sans fil dans le port d'entrée du contrôleur situé sur le côté du Geyser P7.
- Programmez le choix de couleur pour chaque bouton de la télécommande (<1>-<4>) en utilisant les options de menu CH-1 à 4 sur le Geyser P7.
- Sur la télécommande sans fil, appuyez sur le bouton affecté au programme de couleur (<1>-<4>). Le Geyser P7 continue de générer du brouillard et d'éclairer en couleur tant que le bouton est maintenu appuyé.
Chainage DMX
Le Geyser P7 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux disponibles de chaque mode DMX, l'adresse DMX maximale recommandée est 498.
Valeurs DMX
15Ch
| CANAL | FONCTION | VALEUR | POURCENTAGE/PARAMÉTRAGE |
| 1 Brouillard | 000 ⇔ 009 Pas du fonction | ||
| 010 ⇔ 255 Générer du brouillard | |||
| 2 Zone | 1 rouge | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 3 Zone | 1 vert | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 4 Zone | 1 Bleu | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 5 Zone | 1 ambre | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 6 Zone | 1 ultraviolet | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 7 Zone | 2 rouge | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 8 Zone | 2 vert | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 9 Zone | 2 bleu | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 10 Zone | 2 ambre | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 11 Zone | 2 ultraviolet | 000 ⇔ 014 Pas du fonction | |
| 015 ⇔ 255 0-100% | |||
| 12 Macro couleur | 000 ⇔ 009 Pas du fonction | ||
| 010 ⇔ 255 Macros couleur | |||
| 13 Vitesse macro couleur | 000 ⇔ 009 Pas du fonction | ||
| 010 ⇔ 255 Vitesse macro couleur, lent à vite | |||
| 14 Stroboscope | 000 ⇔ 009 Pas du fonction | ||
| 010 ⇔ 255 Stroboscope, lent à vite | |||
| 15 Gradateur | 000 ⇔ 014 Pas du fonction | ||
| 015 ⇔ 255 0-100% | |||
Les LEDs s'éteignent automatiquement après 60 secondes d'activité continue. Réinitialisez le gradateur pour réactiver les LEDs.
